4.2 电流的测量 练习题（含解析）

4.2 电流的测量
一、选择题
1．在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是（ ）
A．将电源两极对调，再次测量A、B、C三处的电流 B．
改变开关S的位置，再次测量A、B、C三处的电流
C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流 D．换用不同规格的灯泡，再次测量A、B、C三处的电流
2．如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为 （ ）
A．0.1安 B．0.3安 C．0.9安 D．0.45安
3．如图所示的是一次实验时电流表指针的偏转情况，王强对此作出了四种结论，其中错误的是（ ）
A．若使用“-”和“3”两个接线柱接入电路，则指针所对的示数为2．3 A
B．若使用“-”和“0．6”两个接线柱接入电路，则指针所对的示数为0．46 A
C．若原来使用“-”和“3”两个接线柱接入电路，而后使用“-”和“0．6”两个接线柱接入电路，则指针所对的示数不会改变
D．电流从电流表的“-”接线柱流出

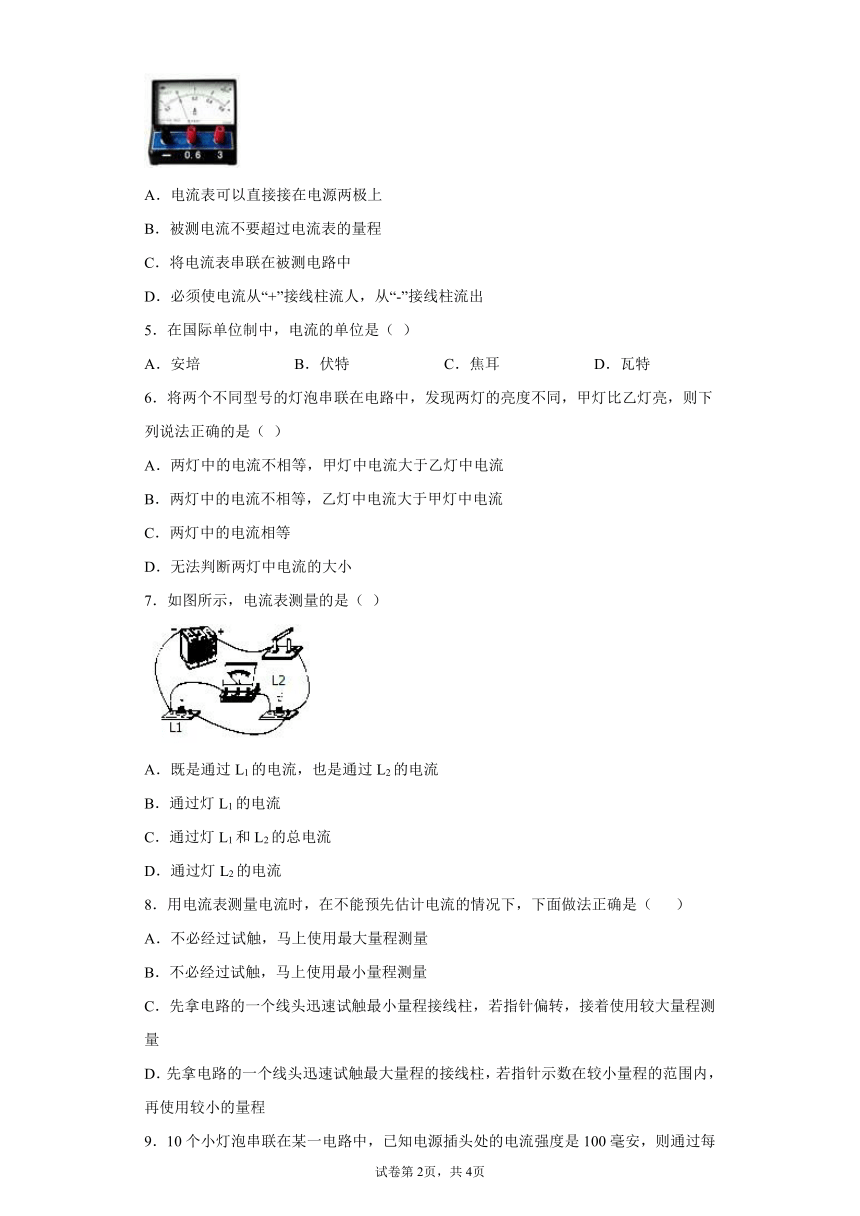

4．关于电流表（如图）的使用，下列叙述中错误的是（ ）
A．电流表可以直接接在电源两极上
B．被测电流不要超过电流表的量程
C．将电流表串联在被测电路中
D．必须使电流从“+”接线柱流人，从“-”接线柱流出
5．在国际单位制中，电流的单位是（ ）
A．安培 B．伏特 C．焦耳 D．瓦特
6．将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（ ）
A．两灯中的电流不相等，甲灯中电流大于乙灯中电流
B．两灯中的电流不相等，乙灯中电流大于甲灯中电流
C．两灯中的电流相等
D．无法判断两灯中电流的大小
7．如图所示，电流表测量的是（ ）
A．既是通过L1的电流，也是通过L2的电流
B．通过灯L1的电流
C．通过灯L1和L2的总电流
D．通过灯L2的电流
8．用电流表测量电流时，在不能预先估计电流的情况下，下面做法正确是（ ）
A．不必经过试触，马上使用最大量程测量
B．不必经过试触，马上使用最小量程测量
C．先拿电路的一个线头迅速试触最小量程接线柱，若指针偏转，接着使用较大量程测量
D．先拿电路的一个线头迅速试触最大量程的接线柱，若指针示数在较小量程的范围内，再使用较小的量程
9．10个小灯泡串联在某一电路中，已知电源插头处的电流强度是100毫安，则通过每个小灯泡的电流强度是（ ）
A．0．1mA B．10mA C．1000mA D．0．1A

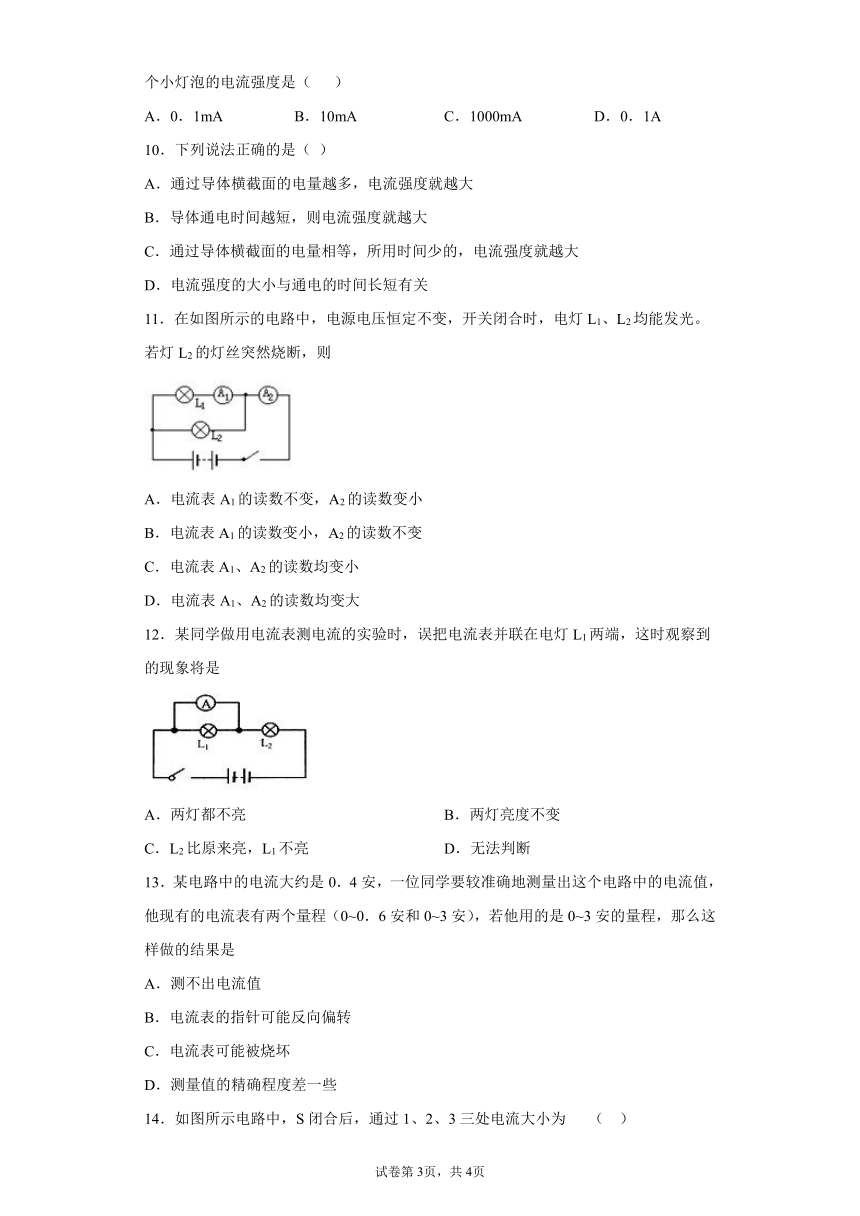

10．下列说法正确的是（ ）
A．通过导体横截面的电量越多，电流强度就越大
B．导体通电时间越短，则电流强度就越大
C．通过导体横截面的电量相等，所用时间少的，电流强度就越大
D．电流强度的大小与通电的时间长短有关
11．在如图所示的电路中，电源电压恒定不变，开关闭合时，电灯L1、L2均能发光。若灯L2的灯丝突然烧断，则
A．电流表A1的读数不变，A2的读数变小
B．电流表A1的读数变小，A2的读数不变
C．电流表A1、A2的读数均变小
D．电流表A1、A2的读数均变大
12．某同学做用电流表测电流的实验时，误把电流表并联在电灯L1两端，这时观察到的现象将是
A．两灯都不亮 B．两灯亮度不变
C．L2比原来亮，L1不亮 D．无法判断
13．某电路中的电流大约是0．4安，一位同学要较准确地测量出这个电路中的电流值，他现有的电流表有两个量程（0~0．6安和0~3安），若他用的是0~3安的量程，那么这样做的结果是
A．测不出电流值
B．电流表的指针可能反向偏转
C．电流表可能被烧坏
D．测量值的精确程度差一些

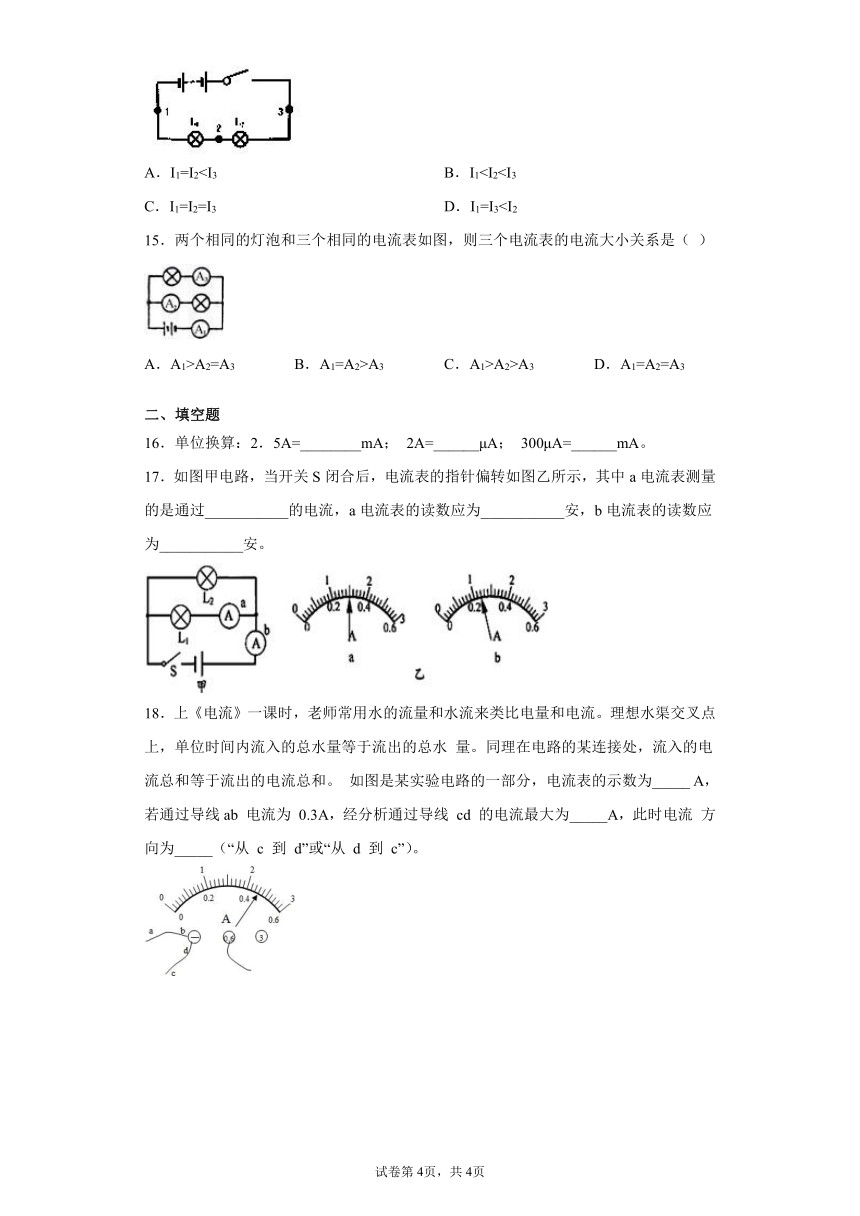

14．如图所示电路中，S闭合后，通过1、2、3三处电流大小为 （ ）
A．I1=I2C．I1=I2=I3 D．I1=I315．两个相同的灯泡和三个相同的电流表如图，则三个电流表的电流大小关系是（ ）
A．A1>A2=A3 B．A1=A2>A3 C．A1>A2>A3 D．A1=A2=A3
二、填空题
16．单位换算：2．5A=________mA； 2A=______μA； 300μA=______mA。
17．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过___________的电流，a电流表的读数应为___________安，b电流表的读数应为___________安。
18．上《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水 量。同理在电路的某连接处，流入的电流总和等于流出的电流总和。 如图是某实验电路的一部分，电流表的示数为_____ A，若通过导线ab 电流为 0.3A，经分析通过导线 cd 的电流最大为_____A，此时电流 方向为_____（“从 c 到 d”或“从 d 到 c”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
【详解】
A．将电源的正负极对调，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论，故A不符合题意；
B．改变开关S的位置，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论，故B不符合题意；
C．将图中两只灯泡位置对调，不能改变电路的电阻、电压和电流，实验数据不变，不能读出普遍结论，故C不符合题意；
D．更换不同的灯泡，电阻变化，电路中的电流发生变化，使实验结论具有普遍性，故D符合题意；
2．B
【详解】
由图可知，两端导体是串联的，根据串联电路的电流特点可知，通过它们的电流是相等的。AB中的电流强度为0.3安，则BC段的电流强度也为0.3安。故B正确。故选B。
3．C
【详解】
A. 使用“ ”和“3”两个接线柱接入电路，则电流表的分度值为0.1A，则对应的示数为2.3A，故A正确；
B. 若使用“ ”和“0.6”两个接线柱接入电路，则电流表的分度值为0.02A，则对应的示数为0.46A，故B正确；
C. 无论使用大量程还是使用小量程测量，同一电路的电流相同，由于分度值不同，故使用不同量程时，指针的位置不同，故指针对应的示数发生了改变，故C错误；
D. 电流从电流表的“ ”接线柱流出，故D正确。
故选C.
4．A
【详解】
A．绝对不允许不经用电器把电流表直接接到电源的两极，否则会造成短路，故A符合题意；
B．被测电流不能超过电流表的量程，否则会损坏电流表，故B正确；不符合题意；
C．电流表应与被测用电器串联，故C正确；不符合题意；
D．让电流从电流表的“+”接线柱流入，从“ ”接线柱流出，否则电流表指针会反转，故D正确。不符合题意；
5．A
【详解】
A．安培（A）是电流的单位，故A符合题意；
B．伏特（V）是电压的单位，故B不符合题意；
C．焦耳（J）是功的单位，故C不符合题意；
D．瓦特（W）是功率的单位，故D不符合题意。
6．C
【解析】
【详解】
由串联电路电流规律可知，两灯中的电流相等，故C正确。
7．D
【详解】
由图可知，闭合开关，电流从电源正极出发，经过开关分为两条支路：一路直接到灯泡L1后回到负极；另一路过灯泡L2、电流表回到负极。所以电流表测量的是通过灯泡L2的电流，故D符合题意。
8．D
【详解】
根据电流表的使用规则可知：电流表应选择合适的量程；用电表测电流时，在不能预先估计电流大小的情况下，先用大量程进行试触。
具体做法是：拿电路的一个线头去试触较大量程的接线柱，若指针示数在较小量程的范围内，再使用小量程。
9．D
【详解】
小灯泡是串联的，则在该电路中，各处电流都相等，即：通过每一只小灯泡的电流和电源插头处的电流都相等， I=100mA=0.1A，故选D。
10．C
【详解】
A． 电流强度等于1秒钟内通过导体横截面的电量，没有时间无法判断。故A错误；
B． 通过导体横截面的电量所用时间越少，没有电量大小无法判断。故B错误；
C．物理学中把每秒钟通过导体任一横截面的电荷量（简称电量）叫做电流强度，简称电流。所以电流强度与通过导体横截面的电量和通电时间有关。故C正确。
D．通过导体的电流强度与通电的时间长短无关，与电量的多少有关。故D错误。
11．A
【解析】
【详解】
由图像可知电灯L1、L2并联，A1测L1支路电流，A2测干路电流，若灯L2的灯丝突然烧断则L2断路，并联电路各支路互不影响，因此A1测得L1支路电流不变，由并联分流可知，干路电流减小，A2的读数变小，故A符合题意。
12．C
【详解】
电路由L1和L2串联而成,当开关闭合后,由于电流表并联在L1两端,则L1被电流表短路，L2中有电流通过可以发光，L1中无电流通过，不会发光。又因为电路中的电阻减小,根据I=知，通过L2中的电流增大，故L2比原来亮。故C正确。.
13．D
【详解】
某电路中的电流大约为0.4A，测量待测电路中的电流应选用0 0.6A的量程；但误用0 3A的量程来测量，则分度值变大了，读数就不太准确了，且指针摆动角度小，故选D。
14．C
【详解】
由电路图可知，两灯泡串联，由串联电路中各处的电流相等，可知通过1、2、3三处电流大小相等即I1=I2=I3
故选C
15．A
【详解】
由电路图知道，两灯泡并联；电流表A1测量干路电流；电流表A2与A3 分别测量各支路灯泡的电流，由于两只灯泡并联，所以，干路电流等于各支路电流之和，且两端的电压相同；又因为两只灯泡相同，所以电阻相同；根据欧姆定律知道，通过两灯的电流相同，即A2=A3，综上所述，只有A符合题意。
16．2500 2×106μA 0.3mA
【详解】
[1]2.5A=2.5×103mA=2500mA；
[2]2A=2×106μA；
[3]300 A=300×10 3mA=0.3mA。
17．Ｌ1 0.3 1.2
【详解】
[1]在此题中两个灯泡是并联的，电流表a是测量通过灯泡L1的电流。
[2][3]电流表b测量的是干路的总电流；根据并联电路的电流规律可知，电流表b的示数一定大于电流表a的示数，所以电流表b用大量程，电流表a用小量程；则电流表a的分度值为0.02A，读数是0.3A；电流表b的分度值为0.1A，读数是1.2A。
18．0.46 0.16 从d到c
【解析】
由图示可知，电流表用的是0.6A的量程，根据指针所指的位置可知其示数为0.46A；由接线情况可知，此电流表是串联在干路上的，通过导线cd的电流最大为0.46A-0.3A=0.16A，根据电流的方向由正极流向负极可知，导线cd中的电流方向是由d到c的．答案第1页，共2页
答案第1页，共2页
