第十二章 电压和电阻 期末复习必刷卷
一、单选题
1．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（ ）
A．电流表将被烧坏 B．电压表被烧坏
C．两只灯泡都将被烧坏 D．灯L1亮，灯L2不亮
2．在如图中用电压表能测出两端电压的图是（ ）
A．B．C．D．
3．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电 压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验 B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值 D．换用电压表的另一量程，再测出一组电压值
4．一个开关同时控制两盏灯，这两盏灯的连接方式（ ）
A．一定串联
B．一定并联
C．串联、并联都可能
D．既不是串联也不是并联
5．由I= 变形得R= 对此，下列说法正确的是（ ）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻跟导体两端的电压和通过导体的电流无关
D．当导体两端电压为零时，导体的电阻也为零
6．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb==，横截面积关系为Sa=Sb=Sc=，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（ ）
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
7．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
8．如图所示，当闭合开关S后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（ ）
A．电流表断路，或开关S接触不良
B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良
C．电流表断路和两个灯泡灯丝都断了
D．从M点开始，经过灯泡L2到N点的这一段电路中有断路
9．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（ ）
A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V
10．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光。用电压表逐段测量，结果是：Uab=0V，Uad=6V，Ubc=0V，Ucd=6V。由此可以判断此电路的故障可能是（ ）
A．电路的aL1b部分发生断路
B．电路的aL2c部分发生断路
C．电源部分发生短路
D．电路的c经滑动变阻器至d部分发生断路
11．如图所示的电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ）
A．U2=U1+U3 I1＞I2 B．U2=U1+U3I1=I2
C．U1+U2=U3I1＜I2 D．U2=U1=U3I1=I2
12．如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则灯 L1 和 L2 两端的电压分别为（ ）
A．1.2V 4.8V B．4.8V 1.2V C．1.2V 6V D．6V 1.2V
二、填空题

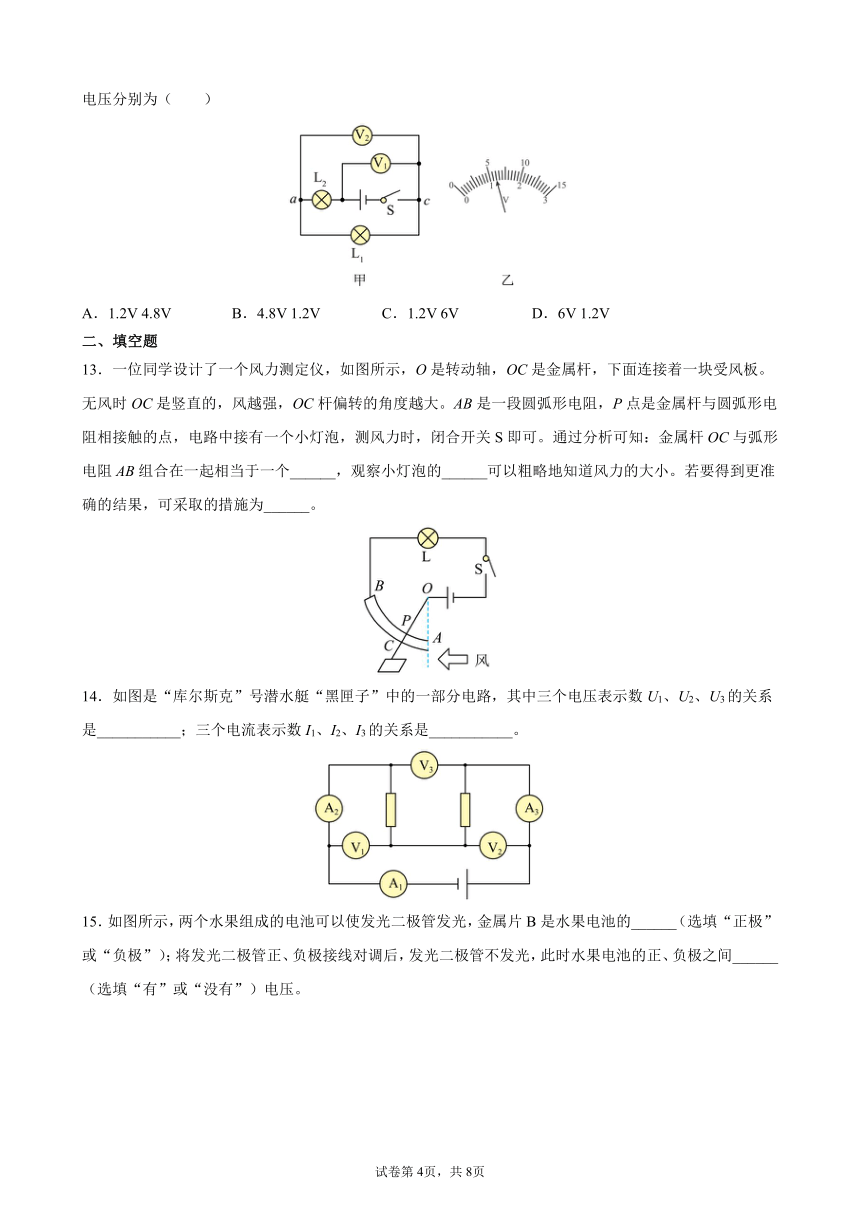

13．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个______，观察小灯泡的______可以粗略地知道风力的大小。若要得到更准确的结果，可采取的措施为______。
14．如图是“库尔斯克”号潜水艇“黑匣子”中的一部分电路，其中三个电压表示数U1、U2、U3的关系是___________；三个电流表示数I1、I2、I3的关系是___________。
15．如图所示，两个水果组成的电池可以使发光二极管发光，金属片B是水果电池的______（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水果电池的正、负极之间______（选填“有”或“没有”）电压。

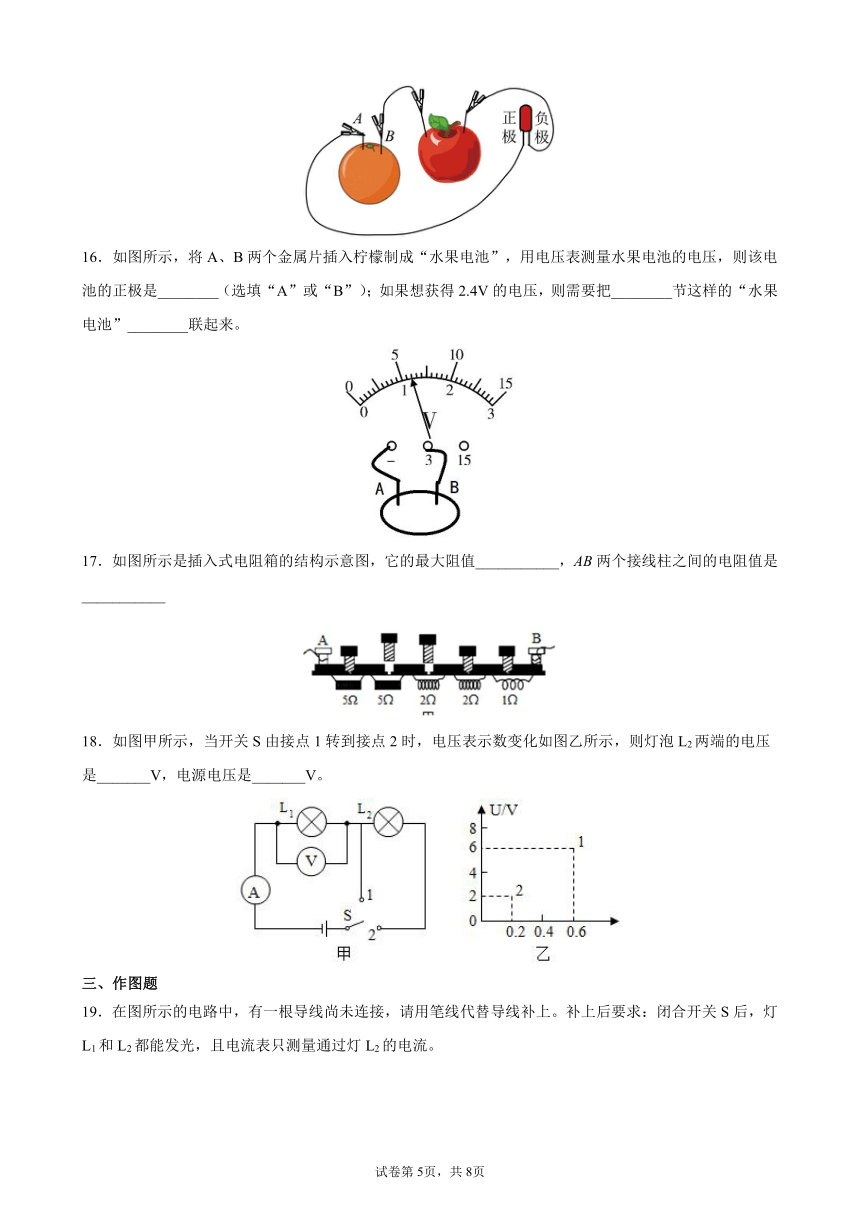

16．如图所示，将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，则该电池的正极是________（选填“A”或“B”）；如果想获得2.4V的电压，则需要把________节这样的“水果电池”________联起来。
17．如图所示是插入式电阻箱的结构示意图，它的最大阻值___________，AB两个接线柱之间的电阻值是___________
18．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是_______V，电源电压是_______V。
三、作图题
19．在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合开关S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。
20．在探究“串联电路电压的规律”实验中，要用电压表测灯L2两端的电压，连接的电路如图所示。图中只有一根导线连错了，请在连错的导线上画“ ”，并画出正确的连线。
四、实验题
21．如图是小红同学探究“电流与电压关系”的电路图。
(1)请按电路图甲将实物图乙连接完整。
(2)小红连接电路时，开关应 _____ ，滑动变阻器的滑片P应放在最 _____（选填“左”或“右”）端。
(3)接着小红取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目是 _____ 。同小组的小明同学用标有“3.8V”字样的小灯泡换下电阻R做实验。
(4)闭合开关，灯泡不发光，电流表无示数，电压表的示数几乎等于电源电压，故障的原因是灯泡 _____ ；
(5)排除故障后，将滑片移到某位置时，电路中电流表示数如图丙所示，电压表示数为2.5V，此时灯丝的电阻是 _____ Ω。
(6)经多次实验，测得多组电压、电流值，并将数据制成如图丁所示的I﹣U图像，由此发现：灯丝的电阻是变化的，原因是 _____ 。
22．以下是小明和小华所写的一份探究报告.
问题：并联电路中干路电流与各支路电流有什么关系？
猜想：干路电流可能等于各支路电流之和.
设计实验：按图组装电路.
进行实验：闭合开关，记录A、B、C各点的电流值如下表所示.
分析和论证：并联电路中干路的电流与各支路的电流的关系是，干路中的电流等于各支路的电流之和，且各支路电流相等.
（1）他们的探究报告中缺少的栏目有_________和交流.
（2）他们的结论正确吗？_______（填“正确”或“错误”）.如果选择了“错误”，请指出结论中错误的部分是__________________________.
（3）他们的实验步骤有没有缺陷？若有缺陷，提出改进的建议是_________________________.
（4）请在下面的虚线框内画出测量C点电流时的电路图，并根据电路图连接好下图中的实物图，估计电流在0.8A左右_______________.
五、计算题
23．如图甲所示电路，灯L1两端的电压U1，L2两端的电压U2，L1、L2串联的总电压U，图乙为测量总电压U的电压表表盘读数，图丙为测量灯L1两端的电压U1的电压表表盘读数，请通过分析计算回答下列问题：
（1）L1两端的电压U1是多少？
（2）L2两端的电压U2是多少？
（3）L1、L2串联的总电压U是多少？
24．如图（a）所示电路，V1、V2是两只相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置。则：
(1)求灯泡L1和灯泡L2两端的电压；
(2)若将灯泡L1和灯泡L2改接为图（c）所示的电路，当开关S闭合后，灯泡L1和灯泡L2都发光，一段时间后，灯泡L1突然不亮，灯泡L2亮，电流表A1没有示数，求此时灯泡L1和灯泡L2两端的电压。
25．如图所示电路中，开关S闭合后，电压表V1的示数为12V．如果开关S断开，电压表V1的示数为9V，电压表V2的示数为4V．
（1）求电源电压为多少；
（2）求S断开时L2两端的电压为多少．
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
【解析】A．当开关S1、S2都闭合时，L2被短路，电流表直接接在电源的两极，电流表将被烧坏，故A符合题意；
B．电压表并联在电源两端则电源电压，电压表不会被烧坏，故B不符合题意；
CD．当开关S1，S2都闭合时，两支灯泡都短路，两只灯泡都不会被烧坏，两灯都不亮，故CD不符合题意。
故选A。
2．D
【解析】A．开关闭合后，两灯串联，电压表与L2并联，电压表测L2的电压，故A不符合题意；
B．开关闭合后，两灯串联，电压表测L2的电压，故B不符合题意；
C．开关闭合后，两灯串联，电压表测L1和L2的电压或测电源电压，故C不符合题意；
D．开关闭合后，两灯串联，电压表与L1并联，电压表测L1的电压，故D符合题意。
故选D。
3．C
【解析】用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性和普遍性，故ABD错误，C正确。
故选C。
4．C
【解析】由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯泡的亮与灭时，这两盏灯泡之间可能是串联也可能是并联。
故选C。
5．C
【解析】电阻是导体的一种特性，与所加电压和流过导体的电流大小无关，与自身的材料、长度、横截面积等有关，故C符合题意，ABD不符合题意。
故选C。
6．A
【解析】a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，可以探究导体电阻跟长度的关系，故C错误；
D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得出结果，故D错误。
故选A。
7．B
【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
8．D
【解析】A．若电流表断路，或开关S接触不良，出现的现象是灯都不亮，电压表电流表都无示数，故A不符合题意；
B．若灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良，出现的现象是灯都不亮，电压表电流表都无示数，故B不符合题意；
C．若电流表断路和两个灯泡灯丝都断了，出现的现象是灯都不亮，电压表电流表都无示数，故C不符合题意；
D．若从M点开始，经过灯泡L2到N点的这一段电路中有断路，即电压表和灯、电流表串联在电路中，则电路中无电流，即灯不亮，电流表无示数，但电压表示数接近电源电压，故D符合题意。
故选D。
9．B
【解析】由电路图可知，两电阻R1和R2串联，电压表V1测电源电压，电压表V2测R2两端的电压。因串联电路中总电压等于各部分电路两端电压之和，所以电压表V1的示数比V2的示数大，而两电压表指针偏转相同，所以V1选用的是0～15V量程，分度值为0.5V，根据指针位置，电压表读数为 U=9.5V；V2选用是0～3V量程，分度值为0.1V，则读数为U2=1.9V，即R2两端的电压为1.9V。根据串联电路的电压关系可以得到R1两端电压为
U1=U-U2=9.5V-1.9V=7.6V
故选B。
10．D
【解析】该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路或两灯泡都短路；用电压表逐段测量，结果是Uad=6V，说明电源完好且电源电压为6V；
A．若电路的aL1b部分发生断路，当把电压表并联在L1两端时，电压表的两端与电源的两端相连，故Uab=6V，故A不符合题意；
B．若电路的aL2c部分发生断路，当把电压表并联接在cd间时，电压表的两端与电源的两端不相连，故Ucd=0V，故B不符合题意；
C．若电源部分发生短路，则Uad=0V，故C不符合题意；
D．若电路的c经滑动变阻器至d部分发生断路，当把电压表并联接在cd间时，电压表的两端与电源的两端相连，故Ucd=6V，故D符合题意。
故选D。
11．B
【解析】当开关S闭合时，电流表相当于导线，电压表相当于断开，两个灯泡串联在电路中，电路中的电流处处相等，即I1=I2；电压表V2测量电源电压，电压表V1测量灯L2两端电压，电压表V3测量灯L1两端电压，根据串联分压可知U2= U1+U3。
故选B。
12．A
【解析】由电路图知道电灯L1 和 L2 串联，电压表V1测电源电压，电压表V2测L1两端的电压；由于串联电路两端电压等于各部分电压之和，所以两个电压表的指针位置相同时，电压表V1 的示数应大于V2的示数；即电压表V1的量程是0～15V，分度值为0.5V，示数UV1 =6V，电压表V2的量程是0～3V，分度值为0.1V，示数UV2 =1.2V；电压表V2测L1两端的电压，故L1 两端的电压
U1 =UV2 =1.2V
由串联电路的特点知道，L2两端的电压
U2 =UV1 -UV2=6V-1.2V=4.8V
故选A。
视频
13．滑动变阻器 亮度 在电路中串联一个电流表
【解析】[1]金属杆OC移动时，弧形电阻AB接入电路中的阻值发生变化，因此金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。
[2]风越强，OC杆偏转的角度越大，BP段越小，电阻越小，电源电压不变，电路中的电流会越大，灯泡越亮，所以通过灯泡的亮度可以判断风力的大小。
[3]为了得到更准确的结果，可以在电路中串联一个电流表，风力变化时，电流表示数随之变化，根据电流表示数大小，可以知道风力大小。
14．U3=U1+U2 I1=I2=I3
【解析】[1][2]在电路中，电压表相当于断路，电流表相当于短路，则将电路简化可知，两电阻及三个电流表串联，故电流表的示数相等，即
I1=I2=I3
电压表V3测总电压，V1，V2分别测两电阻上的电压，故
U3=U1+U2
15．负极 有
【解析】[1][2]图中二极管发光，说明二极管的连接是正确的，此时水果电池是这个电路里的电源，金属片A是水果电池的正极，金属片B是水果电池的负极；现将二极管正负极接线对调，二极管不发光，是因为它的正负极接反了，说明二极管具有单向导电性，此时水果电池的正负极之间仍然有电压。
16．B 2 串
【解析】[1]电压表的连接方法，电流必须从正接线柱流入，从负接线柱流出时指针向右偏，故由图可观察到电压表的指针的向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极。
[2][3]此时该电压表选择的是小量程，即分度值是0.1V，故此时的示数是1.2V，由串联电路中各部分电压之和等于总电压的特点可知，如果想获得2.4V的电压，则需要把2节这样的“水果电池”串联起来。
17．15Ω 7Ω
【解析】[1]该电阻箱的最大电阻就是将所有电阻串联，根据串联电路的电阻规律可得，最大电阻为
[2]根据图可知，AB间接入电路的电阻为
18．4 6
【解析】[1][2]当开关S由接点1时，只有灯泡L1接入电路，此时电压为电源电压，当开关S由1到接点2时，两灯泡串联，此时电压表测灯泡L1的电压，此时电压小于电源电压，故电源电压为6V，灯泡L1的电压为2V，故灯泡L2两端的电压是
19．
【分析】
根据串并联电路的特点作答。
【解析】两灯都能发光表明都需有电流通过，若电流表只测量通过灯L2的电流，则电流表应与灯L2串联，可知将电流表与灯L2串联，再整体与灯L1并联即可，此时电流表测量的是灯L2的支路电流。结果如图所示：
。
20．
【解析】图中两灯相当于并联，且电压表串联在电路中了。而根据“串联电路电压的规律”实验要求可知，两灯应串联，且电压表应并联在灯L2两端，故应去掉灯L2与开关间的连线并将其连接到电源一端，连线如图所示：
。
21． 断开 左 控制电阻的电压不变 断路 12.5 灯的电阻随温度的变化而变化
【解析】(1)[1]根据甲图，变阻器右下接线柱连入电路中与电阻串联，电源电压为3V，故电压表选用小量程与电阻并联，如下所示：
。
(2)[2][3]小红连接电路时，开关应断开；滑动变阻器的滑片P应放在阻值最大处，即最左端；
(3)[4]探究“电流与电阻关系”，要控制电阻的电压不变，他将电阻5Ω换成10Ω，电压表示数变大，移动滑动变阻器滑片P的目是控制电阻的电压不变。
(4)[5]闭合开关，灯泡不发光，电流表无示数，电路可能断路，电压表的示数几乎等于电源电压，电压表与电源连通，故障的原因是灯泡断路（或灯座接触不良）。
(5)[6]排除故障后，将滑片移到某位置时，电路中电流表示数如图丙所示，电流表选用小量程，分度值为0.02A，电流为0.2A，电压为2.5V，由欧姆定律，灯的电阻是
(6)[7]根据如图丁所示的I﹣U图像，由此发现：灯丝的电阻是变化的，原因是：灯的电阻随温度的变化而变化。
22．讨论 错误 所用的灯泡的规格是一样的 换用不同的灯泡。再次做实验
【解析】
【解析】(1)根据实验探究的过程可知，缺少交流讨论的环节；(2)在并联电路中干路电流等于各支路之和，各支路电流不一定相等，因此小明的结论错误；小明测量错误的原因是所用的灯泡的规格是一样的；(3) 他们的实验步骤有缺陷，在物理实验时，为了得到普遍规律，应该取不同的灯泡，多次测量。一次测量带有偶然性。
(4)两灯泡并联，电流表串联在干路中，开关控制整个电路，电路图如下图所示：
因为干路电流为0.8A，因此电流表量程选项0 3A；根据电路图连接实物图电路，如下图所示：
【点睛】
（1）根据实验探究的环节判断缺少的步骤；（2）并联电路的特点是两用电器互不影响，以及并联电路中干路电流等于各支路之和；（3）实验不能只由一次实验得出规律，一次实验具有偶然性，为了使实验结论具有普遍性，应换用不同规格的灯泡进行多次测量，获得多组实验数据，然后得出结论；（5）两灯泡并联，C点为干路中的一点，因此将电流表串联在干路中；据此设计画出电路图，然后根据电路图连接实物电路，根据干路电流确定电流表的量程．
23．（1）1.7V；（2）1.3V；（3）3V
【解析】解：（1）图乙为测量总电压U的电压表表盘读数，图丙为测量灯L1两端的电压U1的电压表表盘读数，根据串联电路电压规律U＝U1+U2；可见U＞U1，由于图中U的指针偏转角度小于U1的角度，故图乙的电压表使用015V量程，读数应为3V，图丙电压表的读数为1.7V，即L1两端的电压U1是1.7V；
（2）由于L1和L2串联，故L2两端电压为
U2=UU1=3V1.7V=1.3V
（3）图乙的电压表使用015的V量程，故其读数为3V。
答：（1）L1两端的电压U1是1.7V；
（2）L2两端的电压U2是1.3V；
（3）L1、L2串联的总电压U是3V。
24．(1) 1.2V，4.8V；(2) 6V
【解析】解：(1)由图（a）所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图（b）所示电压表可知，两电压表指针位置相同，则电压表V1的量程为0~15V，示数为6V，电压表V2的量程为0~3V，示数为1.2V；则灯L1两端两端电压为1.2V，灯L2两端电压
U2=U-U1=6V-1.2V=4.8V
(2)由电路图（c）知，灯泡L1和灯泡L2并联，L1不亮，电流表A1没有示数，L2亮，说明L1断路，电路为L2的简单电路，因电源电压不变，故灯泡L1和灯泡L2两端的电压都等于6V。
答：(1)灯泡L1两端的电压为1.2V ，灯泡L2两端的电压为4.8V；
(2)此时灯泡L1和灯泡L2两端的电压都等于6V。
25．（1）12V；（2）1V
【解析】(1)由图可知，开关闭合时，L1被短路，L2、L3串联，电压表V1测量电源电压，所以电源电压为12V；
(2)开关断开时，L1、L2、L3串联，电压表V1测量L2和L3两端电压，电压表V2测量L1、L2两端电压；因为串联电路两端电压等于各部分电压之和，所以灯泡L1两端的电压：
U1=U-（U2+U3）=12V-9V=3V；
灯泡L2两端的电压：
U2=U12- U1=4V-3V=1V．
答：（1）电源电压为12V；
（2）S断开时L2两端的电压为1V．答案第1页，共2页
答案第1页，共2页
