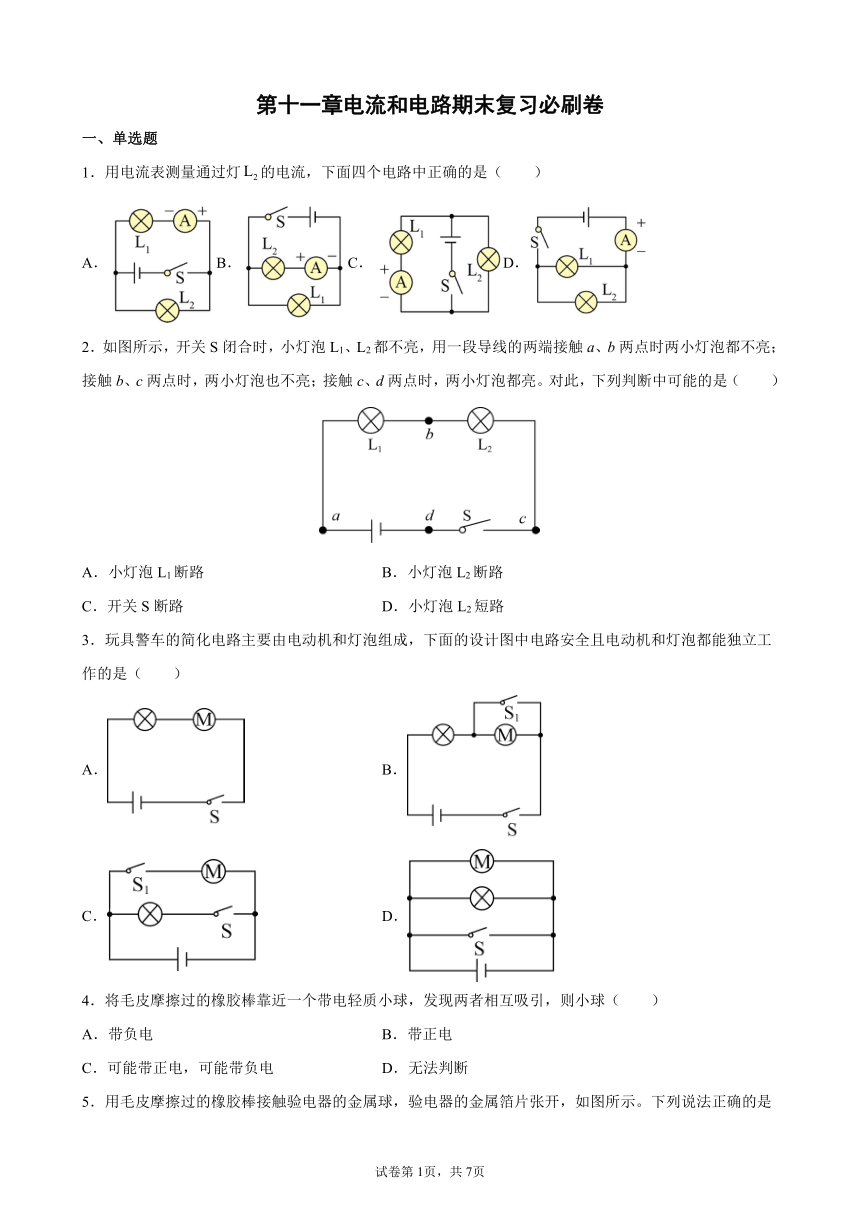

第十一章电流和电路期末复习必刷卷
一、单选题
1．用电流表测量通过灯的电流，下面四个电路中正确的是（ ）
A．B．C．D．
2．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L1断路 B．小灯泡L2断路
C．开关S断路 D．小灯泡L2短路
3．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
A． B．
C． D．
4．将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（ ）
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断

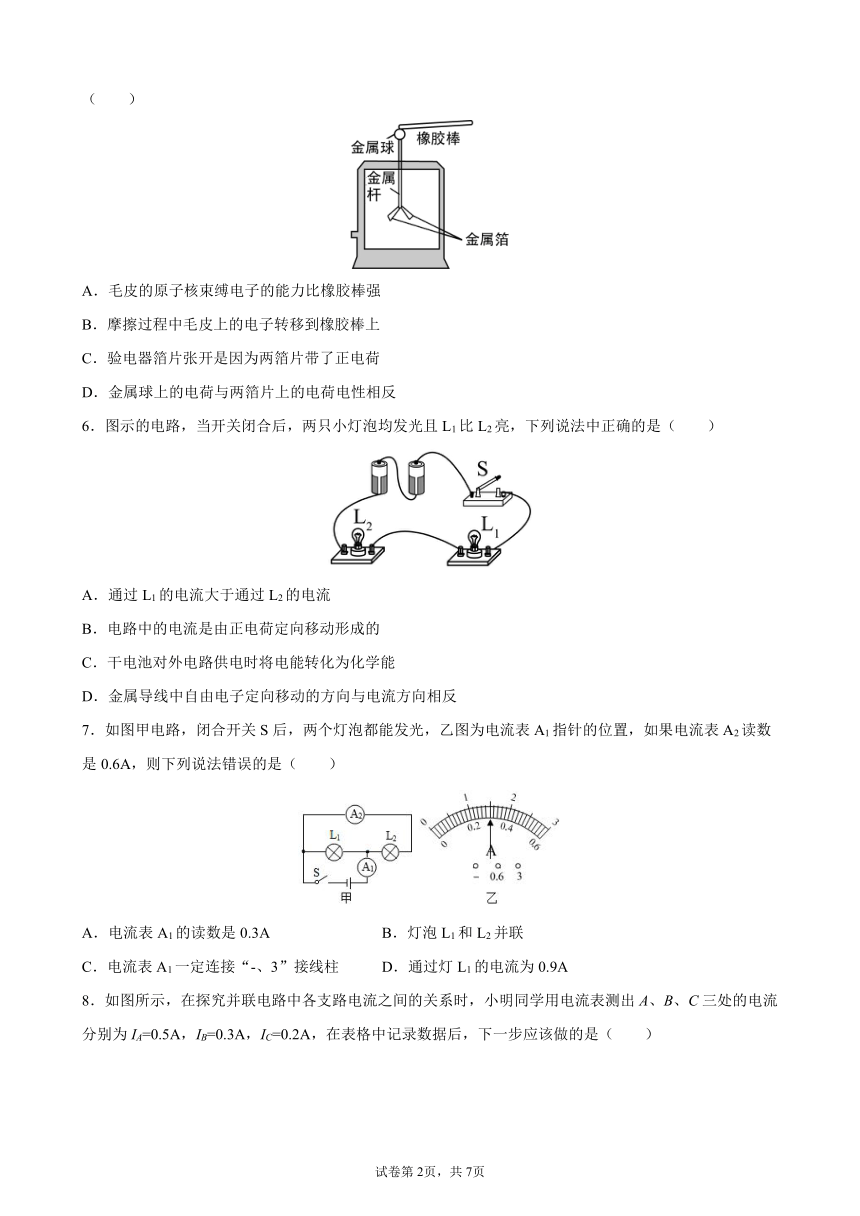

5．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
6．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（ ）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“-、3”接线柱 D．通过灯L1的电流为0.9A

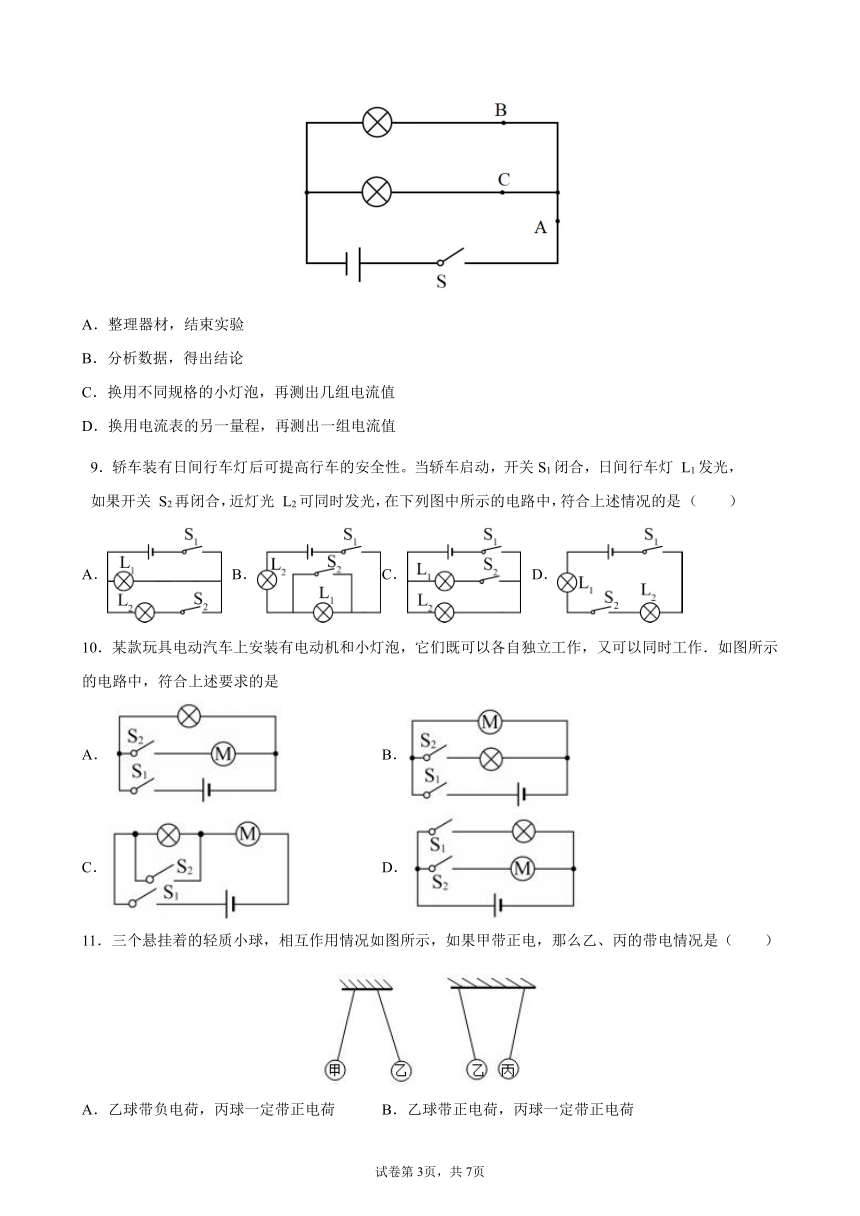

8．如图所示，在探究并联电路中各支路电流之间的关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
9．轿车装有日间行车灯后可提高行车的安全性。当轿车启动，开关S1闭合，日间行车灯 L1发光，如果开关 S2再闭合，近灯光 L2可同时发光，在下列图中所示的电路中，符合上述情况的是 （ ）
A． B． C． D．
10．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作．如图所示的电路中，符合上述要求的是
A． B．
C． D．
11．三个悬挂着的轻质小球，相互作用情况如图所示，如果甲带正电，那么乙、丙的带电情况是（ ）
A．乙球带负电荷，丙球一定带正电荷 B．乙球带正电荷，丙球一定带正电荷
C．乙球带正电荷，丙球一定带负电荷 D．乙球带正电荷，丙球可能不带电

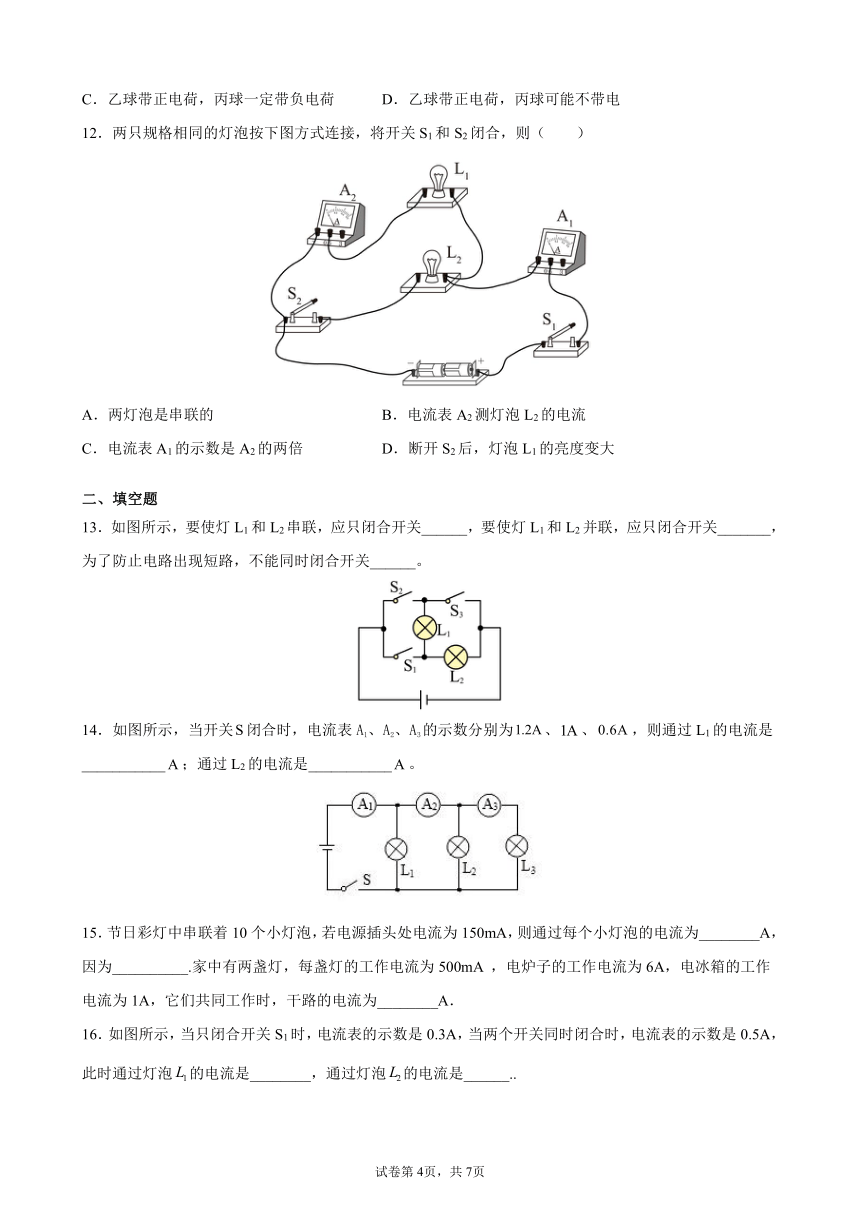

12．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
二、填空题
13．如图所示，要使灯L1和L2串联，应只闭合开关______，要使灯L1和L2并联，应只闭合开关_______，为了防止电路出现短路，不能同时闭合开关______。
14．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
15．节日彩灯中串联着10个小灯泡，若电源插头处电流为150mA，则通过每个小灯泡的电流为________A，因为__________.家中有两盏灯，每盏灯的工作电流为500mA ，电炉子的工作电流为6A，电冰箱的工作电流为1A，它们共同工作时，干路的电流为________A．
16．如图所示，当只闭合开关S1时，电流表的示数是0.3A，当两个开关同时闭合时，电流表的示数是0.5A，此时通过灯泡的电流是________，通过灯泡的电流是______..

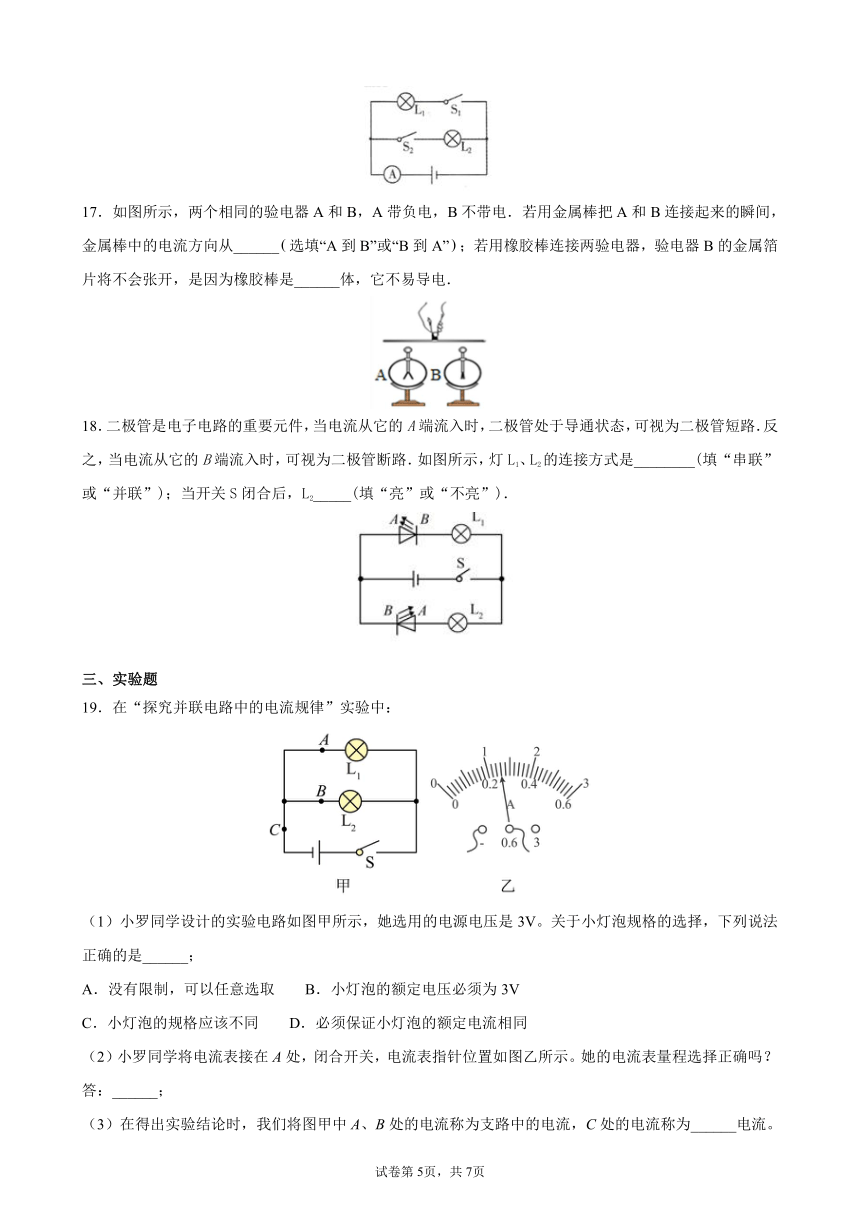

17．如图所示，两个相同的验电器A和B，A带负电，B不带电．若用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从______选填“A到B”或“B到A”；若用橡胶棒连接两验电器，验电器B的金属箔片将不会张开，是因为橡胶棒是______体，它不易导电．
18．二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是________(填“串联”或“并联”)；当开关S闭合后，L2_____(填“亮”或“不亮”)．
三、实验题
19．在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是______；
A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3V
C．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：______；
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
20．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了______；
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是______；
(5)实验结束后，小明又利用器材连接如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数______（选填“变大”“变小”或“不变”）。
四、计算题
21．在如图甲所示的电路中，电流表的示数是1.6A，电流表的示数为0.8A，通过灯泡的电流如图乙所示．则：
（1）电流表的示数是多少？
（2）通过灯泡和的电流各是多少？
22．如图所示，闭合开关后三个电流表的示数分别是0.6A、0.3A、0.2A，则能过L1、L2、L3的电流分别为多少？
23．如图所示，当开关S闭合，A1表示数为0.9A，A2表示数为0.7A．已知流过L1与L3灯的电流之比I1：I3＝1：2，试求流过L1、L2、L3的电流为多大？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
【解析】A．两灯并联，电流表与串联，测的是的电流，并且正负接线柱接反了，故A错误；
B．两灯并联，电流表与串联，测的是的电流，并且正负接线柱接法正确，故B正确；
C．两灯并联，电流表与串联，测的是的电流，故C错误；
D．两灯并联，电流表在干路上了，测的是干路的电流，故D错误。
故选B。
2．C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
3．C
【解析】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
4．B
【解析】毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，故B符合题意；
故选B。
5．B
【解析】A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
6．D
【解析】A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
7．A
【解析】由电路图知，两灯泡并联在电路中，电流表A1测干路的电流，A2测灯L2的电流。而A2的读数为0.6A，据并联电路电流的特点知，A1所测的电流比A2的大，那么A1的量程为0~3A，由图乙知，A1的示数为1.5A，那么通过L1的电流
I1=I-I2=1.5A-0.6A=0.9A
故A错误，符合题意，BCD正确，不符合题意。
故选A。
8．C
【解析】因为一次实验得出的结论具有偶然性，为了得出普遍性结论，应该换用不同规格的小灯泡多做几次实验。
故选C。
9．A
【解析】A．开关S1闭合，日间行车灯 L1发光，如果开关 S2再闭合，近灯光 L2可同时发光，故该项符合题意；
B．开关S1闭合后，日间行车灯 L1和近灯光 L2串联，同时发光，如果开关 S2再闭合，日间行车灯 L1被短路而熄灭，故该项不符合题意；
C．开关S1闭合，近灯光 L2发光，日间行车灯 L1不发光，如果开关 S2再闭合时，日间行车灯 L1才发光，故该项不符合题意；
D．开关S1闭合，日间行车灯 L1和近灯光 L2均不发光，如果开关 S2再闭合后均发光，且两灯串联，有一个损坏会影响到另一个，故该项不符合题意。
故选A。
10．D
【分析】
使用时，灯泡和电动机既可以独立工作，也可以同时工作，说明小灯泡L和电动机M并联，各由一个开关控制．
【解析】A、电动机和小灯泡并联接入电路，开关S1为总开关，控制整个电路，开关S2控制电动机，电动机不能独立工作，故A错误；
B、电动机和小灯泡并联接入电路，开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，小灯泡不能独立工作；故B错误；
C、电动机和小灯泡串联接入电路，工作时相互影响；闭合开关S2对灯泡短路，小灯泡不能独立工作；故C错误；
D、电动机和小灯泡并联接入电路，各有一个开关控制，工作时互不影响；故D正确．
故选D．
11．D
【解析】甲带正电荷，甲、乙相互排斥，所以甲乙一定带同种电荷，即乙带正电荷；异种电荷相互吸引，乙、丙相互吸引，由于乙带正电荷，则丙可能带负电荷；由于带电体有吸引轻小物体的性质，故丙可能不带电。
故选D。
12．C
【解析】ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
13．S2 S1、S3 S2、S3
【解析】[1]要使灯L1和L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3。
[2]要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1、S3和支路L2，再流回电源负极；因此应闭合开关S1、S3。
[3]当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。
14．0.2 0.4
【解析】[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
15．0.15 串联电路各处电流都相等 8
【解析】[1] [2]根据题意知道，节日彩灯串联在电路中，由于串联电路电流处处相等，所以，通过每个小灯泡的电流都相等大小是：
I=150mA=0.15A
[3] 由于并联电路中，干路的电流等于各支路电流之和，所以，干路电流是：
I=I1 +I2 +I3 =500mA×2+6A+1A=0.5A×2+6A+1A=8A
16．0.3A 0.2A
【解析】[1] 当开关S1闭合时，电路为L1 的简单电路，电流表测通过L1 的电流；当两个开关同时闭合时，两灯泡并联，电流表测干路电流，又因为并联电路中各支路独立工作、互不影响，所以，此时通过灯泡L1的电流仍是0.3A；
[2] 由于并联电路中干路电流等于各支路电流之和，所以，通过灯泡L2的电流是：
0.5A-0.3A=0.2A
17．B到A 绝缘
【解析】用金属棒把A和B连接的瞬间，电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A；
橡胶棒属于绝缘体，不容易导电，所以用橡胶棒连接两验电器，验电器B的金属箔片将不会张开．
18．并联 不亮
【解析】由电路图知道，两盏灯泡的两端分别连在电源的两端，所以它们是并联的；当闭合开关S后，电流从正极出发分别向上流向一只二极管的A端、向下流经另一只二极管的B端，根据题意知道，电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路，所以两只灯泡中L1 亮，而L2 不亮．
19．C 正确 干路
【解析】（1）[1]在实验探究中，应选择不同规格的小灯泡，才能避免实验结论的偶然性。故C选项正确。
（2）[2]电流表接在A处，测的是支路电流，所以此时量程选择正确。
（3）[3]由电路图知，C处是并联电路的干路部分，通过的电流为干路电流。
20．断开开关 L1或者电流表断路 电流表正负接线柱接反 0.24 换不同规格的灯泡多次实验 不变
【解析】(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
(2)[2]他先将电流表接A处，闭合开关后，观察到灯L2发光，说明干路和L2支路完好，但灯L1 不发光，电流表的示数为零，故L1所在支路断路，则电路可能存在的故障是：L1或电流表断路。
(3)[3]他在测量A处的电流时，发现电流表的指针偏转如图乙，即反向偏转，说明是电流表的正负接线柱接反了。
[4]在排除故障后，电流表示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
(4)[5]闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律，实验数据只有一次，得出的结论没有普遍性，应换用不同规格的灯泡进行多次测量。
(5)[6]小明又利用器材连接了如图丁所示电路图的电路，当开关S断开时，电流表A1只测量通过L1的电流；闭合时，两灯并联，电流表A2测通过两灯的总电流，根据并联电路各支路互不影响知道，通过L1的电流不变，电流表A1的示数不变。
21．(1)0.56A；(2)0.8A；0.24A
【解析】(1)因为是并联电路，测的是和电流之和，示数为0.8A，测的是通过电流，根据并联电路电流规律可知，的示数一定比的示数小，所以所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
(2)由并联电路电流的规律可知，通过灯泡L1的电流为：
I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：
I2=IA2-I3=0.8A-0.56A=0.24A．
答：(1)电流表的示数是0.56A；
(2)通过灯泡L1和L2的电流各是0.8A和0.24A．
22．0.3A；0.1A； 0.2A。
【解析】
【分析】
由图可知，三个灯泡的连接方式是并联；电流表A1测的是干路电流，A2测的是L2与L3电流之和，A3测的是L3电流。然后根据并联电路电流规律分析计算。
【解析】由图知，L1、L2、L3并联，电流表A1测的是干路电流，A2测的是L2和L3电流之和为0.3A，A3测的是L3电流为0.2A，即通过灯L3的电流为0.2A；根据并联电路电流规律可知：通过L1的电流为，通过L2的电流：。
答：通过L1、L2、L3的电流分别为0.3A、0.1A和0.2A。
【点睛】
本题考查并联电路电流规律，确定三个电流表测量对象（电流表A1测的是干路电流，A2测的是L2与L3电流之和，A3测的是L3电流）是本题的关键。
23．0.2 A 0.3 A 0.4 A
【解析】由电路图可知，当S闭合时，电流从正极流出，通过电流表A1后分为三支，一支通过L1，一支通过电流表A2，再分成两支分别通过L2、L3，通过L1和L2的电流汇合后通过电流表A3，再与L3的电流汇合，通过开关S回到电源负极．即三灯并联，A1测干路电流，A2测L2、L3的电流，A3测L1和L2的电流，根据并联电路的电流特点，通过L1的电流为：I1＝0.9A0.7A＝0.2A,∵流过L1与L3灯的电流之比I1∶I3＝1∶2，∴流过L3的电流为：I2＝2I1＝20.2A＝0.4A,∴流过L2的电流为：I2＝II1I2＝0.9A0.2A0.4A＝0.3A.
【点睛】
由图分析电路的连接方式和电流表所测电流，根据电路的电流特点分析解答即可．答案第1页，共2页

答案第1页，共2页
一、单选题
1．用电流表测量通过灯的电流，下面四个电路中正确的是（ ）
A．B．C．D．
2．如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（ ）
A．小灯泡L1断路 B．小灯泡L2断路
C．开关S断路 D．小灯泡L2短路
3．玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（ ）
A． B．
C． D．
4．将毛皮摩擦过的橡胶棒靠近一个带电轻质小球，发现两者相互吸引，则小球（ ）
A．带负电 B．带正电
C．可能带正电，可能带负电 D．无法判断
5．用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
6．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（ ）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的
C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（ ）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“-、3”接线柱 D．通过灯L1的电流为0.9A
8．如图所示，在探究并联电路中各支路电流之间的关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
9．轿车装有日间行车灯后可提高行车的安全性。当轿车启动，开关S1闭合，日间行车灯 L1发光，如果开关 S2再闭合，近灯光 L2可同时发光，在下列图中所示的电路中，符合上述情况的是 （ ）
A． B． C． D．
10．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作．如图所示的电路中，符合上述要求的是
A． B．
C． D．
11．三个悬挂着的轻质小球，相互作用情况如图所示，如果甲带正电，那么乙、丙的带电情况是（ ）
A．乙球带负电荷，丙球一定带正电荷 B．乙球带正电荷，丙球一定带正电荷
C．乙球带正电荷，丙球一定带负电荷 D．乙球带正电荷，丙球可能不带电
12．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（ ）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
二、填空题
13．如图所示，要使灯L1和L2串联，应只闭合开关______，要使灯L1和L2并联，应只闭合开关_______，为了防止电路出现短路，不能同时闭合开关______。
14．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
15．节日彩灯中串联着10个小灯泡，若电源插头处电流为150mA，则通过每个小灯泡的电流为________A，因为__________.家中有两盏灯，每盏灯的工作电流为500mA ，电炉子的工作电流为6A，电冰箱的工作电流为1A，它们共同工作时，干路的电流为________A．
16．如图所示，当只闭合开关S1时，电流表的示数是0.3A，当两个开关同时闭合时，电流表的示数是0.5A，此时通过灯泡的电流是________，通过灯泡的电流是______..
17．如图所示，两个相同的验电器A和B，A带负电，B不带电．若用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从______选填“A到B”或“B到A”；若用橡胶棒连接两验电器，验电器B的金属箔片将不会张开，是因为橡胶棒是______体，它不易导电．
18．二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是________(填“串联”或“并联”)；当开关S闭合后，L2_____(填“亮”或“不亮”)．
三、实验题
19．在“探究并联电路中的电流规律”实验中：
（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是______；
A．没有限制，可以任意选取 B．小灯泡的额定电压必须为3V
C．小灯泡的规格应该不同 D．必须保证小灯泡的额定电流相同
（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：______；
（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为______电流。
20．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了______；
(2)他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______；
(3)他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A；
(4)在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是______；
(5)实验结束后，小明又利用器材连接如图丁所示的电路图，当开关S由断开到闭合时，电流表A1的示数______（选填“变大”“变小”或“不变”）。
四、计算题
21．在如图甲所示的电路中，电流表的示数是1.6A，电流表的示数为0.8A，通过灯泡的电流如图乙所示．则：
（1）电流表的示数是多少？
（2）通过灯泡和的电流各是多少？
22．如图所示，闭合开关后三个电流表的示数分别是0.6A、0.3A、0.2A，则能过L1、L2、L3的电流分别为多少？
23．如图所示，当开关S闭合，A1表示数为0.9A，A2表示数为0.7A．已知流过L1与L3灯的电流之比I1：I3＝1：2，试求流过L1、L2、L3的电流为多大？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
【解析】A．两灯并联，电流表与串联，测的是的电流，并且正负接线柱接反了，故A错误；
B．两灯并联，电流表与串联，测的是的电流，并且正负接线柱接法正确，故B正确；
C．两灯并联，电流表与串联，测的是的电流，故C错误；
D．两灯并联，电流表在干路上了，测的是干路的电流，故D错误。
故选B。
2．C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L1、L2都不亮，说明两灯泡都发生了短路或者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
3．C
【解析】电路安全且电动机和灯泡都能独立工作，说明电动机和灯泡时并联。
A．电动机和灯泡是串联，故A不符合题意；
B．灯泡不能独立工作，故B不符合题意；
C．电动机和灯泡时并联，且安全，故C符合题意；
D．电动机和灯泡时并联，但是开关S闭合后，电路短路，故D不符合题意。
故选C。
4．B
【解析】毛皮摩擦过的橡胶棒带负电，根据电荷间相互作用规律，异种电荷相互吸引，因此带电轻质小球带正电，故B符合题意；
故选B。
5．B
【解析】A．毛皮和橡胶棒摩擦的过程中，毛皮原子核束缚电子的能力弱，失去电子而带正电，故A错误；
B． 摩擦过程中毛皮失去电子而橡胶棒得到电子，毛皮上的电子转移到橡胶棒，故B正确；
C． 用毛皮摩擦过的橡胶棒带负电，橡胶棒有多余电子；橡胶棒接触验电器的金属球时，电子由橡胶棒向验电器转移，两箔片带了负电荷，故C错误；
D． 橡胶棒接触验电器的金属球，金属球上与两箔片上的都带了负电荷，电荷电性相同，故D错误。
故选B。
6．D
【解析】A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
7．A
【解析】由电路图知，两灯泡并联在电路中，电流表A1测干路的电流，A2测灯L2的电流。而A2的读数为0.6A，据并联电路电流的特点知，A1所测的电流比A2的大，那么A1的量程为0~3A，由图乙知，A1的示数为1.5A，那么通过L1的电流
I1=I-I2=1.5A-0.6A=0.9A
故A错误，符合题意，BCD正确，不符合题意。
故选A。
8．C
【解析】因为一次实验得出的结论具有偶然性，为了得出普遍性结论，应该换用不同规格的小灯泡多做几次实验。
故选C。
9．A
【解析】A．开关S1闭合，日间行车灯 L1发光，如果开关 S2再闭合，近灯光 L2可同时发光，故该项符合题意；
B．开关S1闭合后，日间行车灯 L1和近灯光 L2串联，同时发光，如果开关 S2再闭合，日间行车灯 L1被短路而熄灭，故该项不符合题意；
C．开关S1闭合，近灯光 L2发光，日间行车灯 L1不发光，如果开关 S2再闭合时，日间行车灯 L1才发光，故该项不符合题意；
D．开关S1闭合，日间行车灯 L1和近灯光 L2均不发光，如果开关 S2再闭合后均发光，且两灯串联，有一个损坏会影响到另一个，故该项不符合题意。
故选A。
10．D
【分析】
使用时，灯泡和电动机既可以独立工作，也可以同时工作，说明小灯泡L和电动机M并联，各由一个开关控制．
【解析】A、电动机和小灯泡并联接入电路，开关S1为总开关，控制整个电路，开关S2控制电动机，电动机不能独立工作，故A错误；
B、电动机和小灯泡并联接入电路，开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，小灯泡不能独立工作；故B错误；
C、电动机和小灯泡串联接入电路，工作时相互影响；闭合开关S2对灯泡短路，小灯泡不能独立工作；故C错误；
D、电动机和小灯泡并联接入电路，各有一个开关控制，工作时互不影响；故D正确．
故选D．
11．D
【解析】甲带正电荷，甲、乙相互排斥，所以甲乙一定带同种电荷，即乙带正电荷；异种电荷相互吸引，乙、丙相互吸引，由于乙带正电荷，则丙可能带负电荷；由于带电体有吸引轻小物体的性质，故丙可能不带电。
故选D。
12．C
【解析】ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
13．S2 S1、S3 S2、S3
【解析】[1]要使灯L1和L2串联，则应将两灯首尾相连接到电源两端，则由图可知只要闭合S2，断开S1、S3。
[2]要使两灯泡并联，电流从电源正极流出需要经过S1，然后分别经过灯泡支路L1、S3和支路L2，再流回电源负极；因此应闭合开关S1、S3。
[3]当闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。
14．0.2 0.4
【解析】[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
15．0.15 串联电路各处电流都相等 8
【解析】[1] [2]根据题意知道，节日彩灯串联在电路中，由于串联电路电流处处相等，所以，通过每个小灯泡的电流都相等大小是：
I=150mA=0.15A
[3] 由于并联电路中，干路的电流等于各支路电流之和，所以，干路电流是：
I=I1 +I2 +I3 =500mA×2+6A+1A=0.5A×2+6A+1A=8A
16．0.3A 0.2A
【解析】[1] 当开关S1闭合时，电路为L1 的简单电路，电流表测通过L1 的电流；当两个开关同时闭合时，两灯泡并联，电流表测干路电流，又因为并联电路中各支路独立工作、互不影响，所以，此时通过灯泡L1的电流仍是0.3A；
[2] 由于并联电路中干路电流等于各支路电流之和，所以，通过灯泡L2的电流是：
0.5A-0.3A=0.2A
17．B到A 绝缘
【解析】用金属棒把A和B连接的瞬间，电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A；
橡胶棒属于绝缘体，不容易导电，所以用橡胶棒连接两验电器，验电器B的金属箔片将不会张开．
18．并联 不亮
【解析】由电路图知道，两盏灯泡的两端分别连在电源的两端，所以它们是并联的；当闭合开关S后，电流从正极出发分别向上流向一只二极管的A端、向下流经另一只二极管的B端，根据题意知道，电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路，所以两只灯泡中L1 亮，而L2 不亮．
19．C 正确 干路
【解析】（1）[1]在实验探究中，应选择不同规格的小灯泡，才能避免实验结论的偶然性。故C选项正确。
（2）[2]电流表接在A处，测的是支路电流，所以此时量程选择正确。
（3）[3]由电路图知，C处是并联电路的干路部分，通过的电流为干路电流。
20．断开开关 L1或者电流表断路 电流表正负接线柱接反 0.24 换不同规格的灯泡多次实验 不变
【解析】(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关。
(2)[2]他先将电流表接A处，闭合开关后，观察到灯L2发光，说明干路和L2支路完好，但灯L1 不发光，电流表的示数为零，故L1所在支路断路，则电路可能存在的故障是：L1或电流表断路。
(3)[3]他在测量A处的电流时，发现电流表的指针偏转如图乙，即反向偏转，说明是电流表的正负接线柱接反了。
[4]在排除故障后，电流表示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A。
(4)[5]闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律，实验数据只有一次，得出的结论没有普遍性，应换用不同规格的灯泡进行多次测量。
(5)[6]小明又利用器材连接了如图丁所示电路图的电路，当开关S断开时，电流表A1只测量通过L1的电流；闭合时，两灯并联，电流表A2测通过两灯的总电流，根据并联电路各支路互不影响知道，通过L1的电流不变，电流表A1的示数不变。
21．(1)0.56A；(2)0.8A；0.24A
【解析】(1)因为是并联电路，测的是和电流之和，示数为0.8A，测的是通过电流，根据并联电路电流规律可知，的示数一定比的示数小，所以所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
(2)由并联电路电流的规律可知，通过灯泡L1的电流为：
I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：
I2=IA2-I3=0.8A-0.56A=0.24A．
答：(1)电流表的示数是0.56A；
(2)通过灯泡L1和L2的电流各是0.8A和0.24A．
22．0.3A；0.1A； 0.2A。
【解析】
【分析】
由图可知，三个灯泡的连接方式是并联；电流表A1测的是干路电流，A2测的是L2与L3电流之和，A3测的是L3电流。然后根据并联电路电流规律分析计算。
【解析】由图知，L1、L2、L3并联，电流表A1测的是干路电流，A2测的是L2和L3电流之和为0.3A，A3测的是L3电流为0.2A，即通过灯L3的电流为0.2A；根据并联电路电流规律可知：通过L1的电流为，通过L2的电流：。
答：通过L1、L2、L3的电流分别为0.3A、0.1A和0.2A。
【点睛】
本题考查并联电路电流规律，确定三个电流表测量对象（电流表A1测的是干路电流，A2测的是L2与L3电流之和，A3测的是L3电流）是本题的关键。
23．0.2 A 0.3 A 0.4 A
【解析】由电路图可知，当S闭合时，电流从正极流出，通过电流表A1后分为三支，一支通过L1，一支通过电流表A2，再分成两支分别通过L2、L3，通过L1和L2的电流汇合后通过电流表A3，再与L3的电流汇合，通过开关S回到电源负极．即三灯并联，A1测干路电流，A2测L2、L3的电流，A3测L1和L2的电流，根据并联电路的电流特点，通过L1的电流为：I1＝0.9A0.7A＝0.2A,∵流过L1与L3灯的电流之比I1∶I3＝1∶2，∴流过L3的电流为：I2＝2I1＝20.2A＝0.4A,∴流过L2的电流为：I2＝II1I2＝0.9A0.2A0.4A＝0.3A.
【点睛】
由图分析电路的连接方式和电流表所测电流，根据电路的电流特点分析解答即可．答案第1页，共2页
