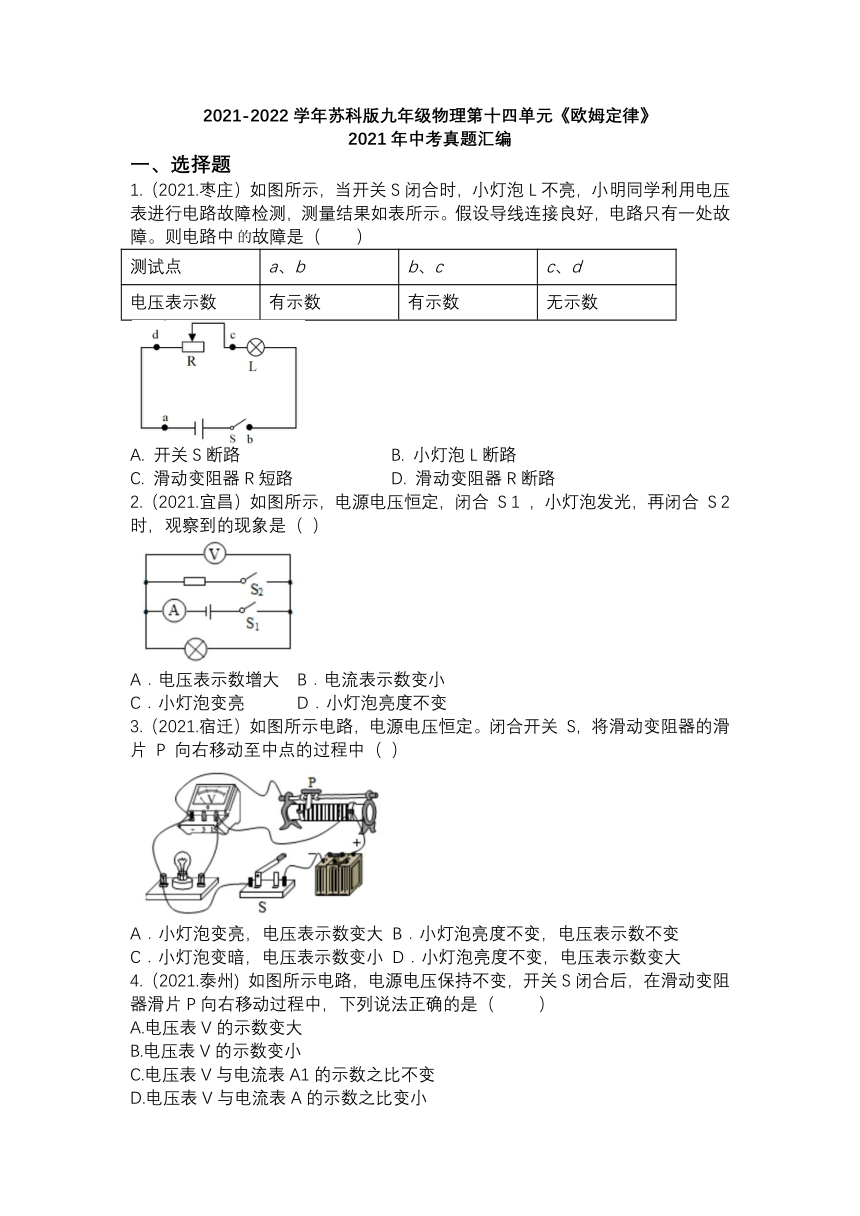

2021-2022学年苏科版九年级物理第十四单元《欧姆定律》2021年中考真题（有答案）

2021-2022学年苏科版九年级物理第十四单元《欧姆定律》
2021年中考真题汇编
一、选择题
1.（2021.枣庄）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中故障是（　　）
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A. 开关S断路 B. 小灯泡L断路
C. 滑动变阻器R短路 D. 滑动变阻器R断路
2.（2021.宜昌）如图所示，电源电压恒定，闭合 S 1 ，小灯泡发光，再闭合 S 2 时，观察到的现象是（ ）
A．电压表示数增大 B．电流表示数变小
C．小灯泡变亮 D．小灯泡亮度不变
3.（2021.宿迁）如图所示电路，电源电压恒定。闭合开关 S，将滑动变阻器的滑片 P 向右移动至中点的过程中（ ）
A．小灯泡变亮，电压表示数变大 B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小 D．小灯泡亮度不变，电压表示数变大
4.（2021.泰州) 如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（ ）
A.电压表V的示数变大
B.电压表V的示数变小
C.电压表V与电流表A1的示数之比不变
D.电压表V与电流表A的示数之比变小

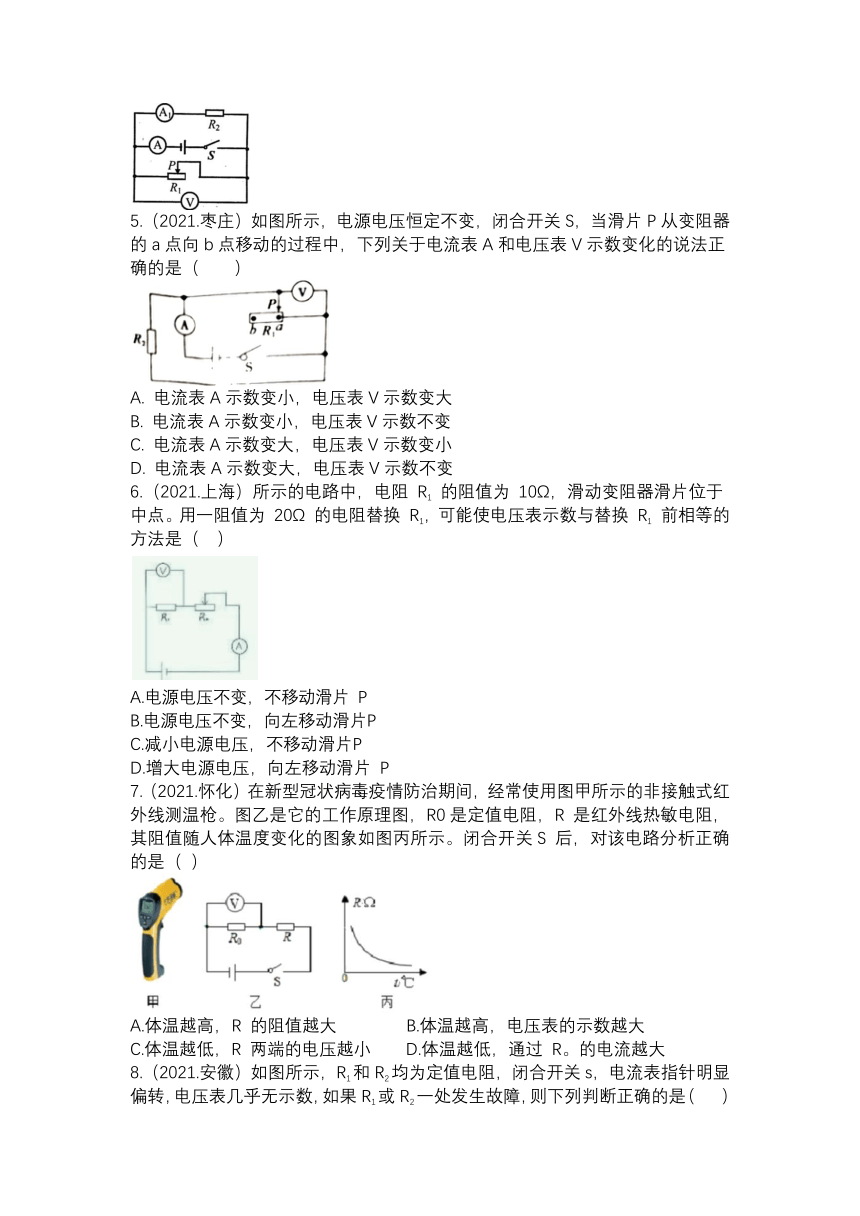

5.（2021.枣庄）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（　　）
A. 电流表A示数变小，电压表V示数变大
B. 电流表A示数变小，电压表V示数不变
C. 电流表A示数变大，电压表V示数变小
D. 电流表A示数变大，电压表V示数不变
6.（2021.上海）所示的电路中，电阻 R1 的阻值为 10Ω，滑动变阻器滑片位于中点。用一阻值为 20Ω 的电阻替换 R1，可能使电压表示数与替换 R1 前相等的方法是（ ）
A.电源电压不变，不移动滑片 P
B.电源电压不变，向左移动滑片P
C.减小电源电压，不移动滑片P
D.增大电源电压，向左移动滑片 P
7.（2021.怀化）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R 是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S 后，对该电路分析正确的是（ ）
A.体温越高，R 的阻值越大 B.体温越高，电压表的示数越大
C.体温越低，R 两端的电压越小 D.体温越低，通过 R。的电流越大
8.（2021.安徽）如图所示，R1和R2均为定值电阻，闭合开关s，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（ ）
A. R1短路 B. R2短路 C. R1断路 D. R2断路

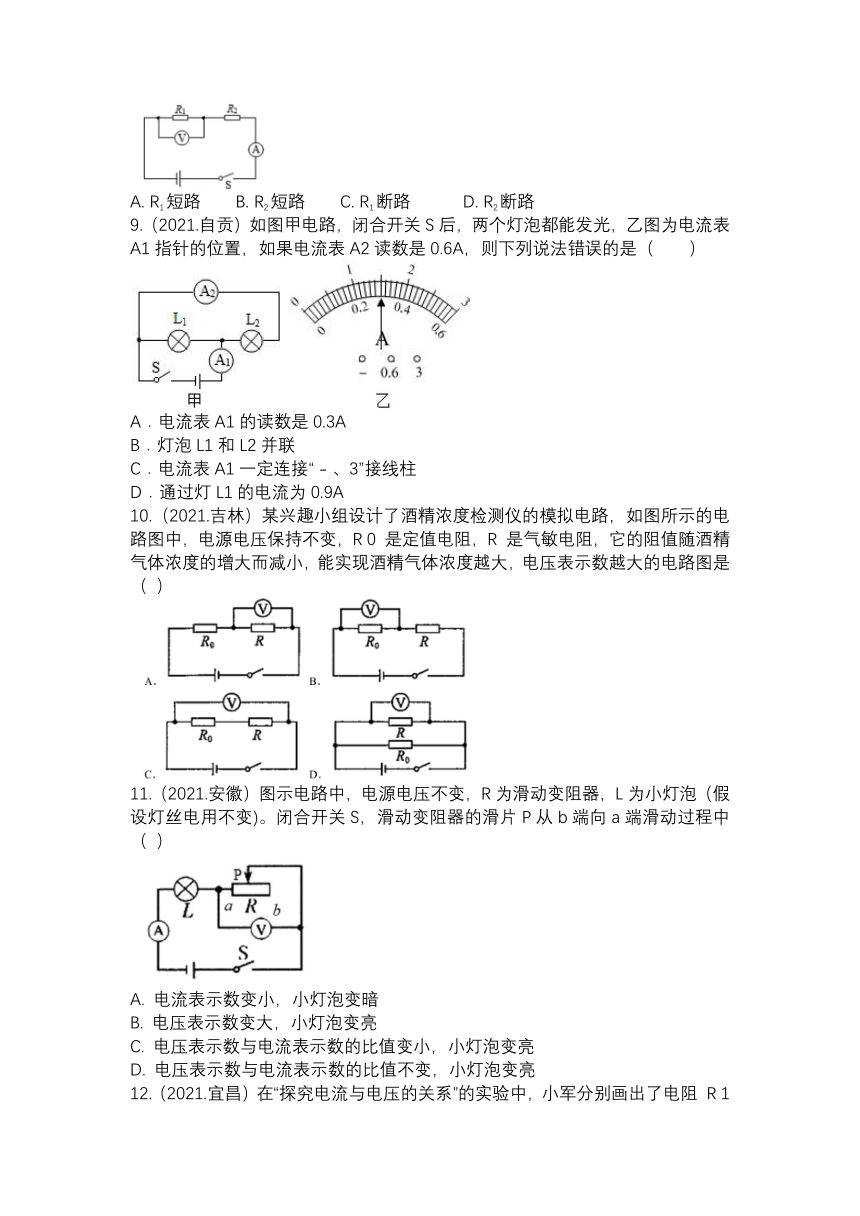

9.（2021.自贡）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A
10.（2021.吉林）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，R 0 是定值电阻，R 是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（ ）
11.（2021.安徽）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电用不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（ ）
电流表示数变小，小灯泡变暗
电压表示数变大，小灯泡变亮
电压表示数与电流表示数的比值变小，小灯泡变亮
电压表示数与电流表示数的比值不变，小灯泡变亮

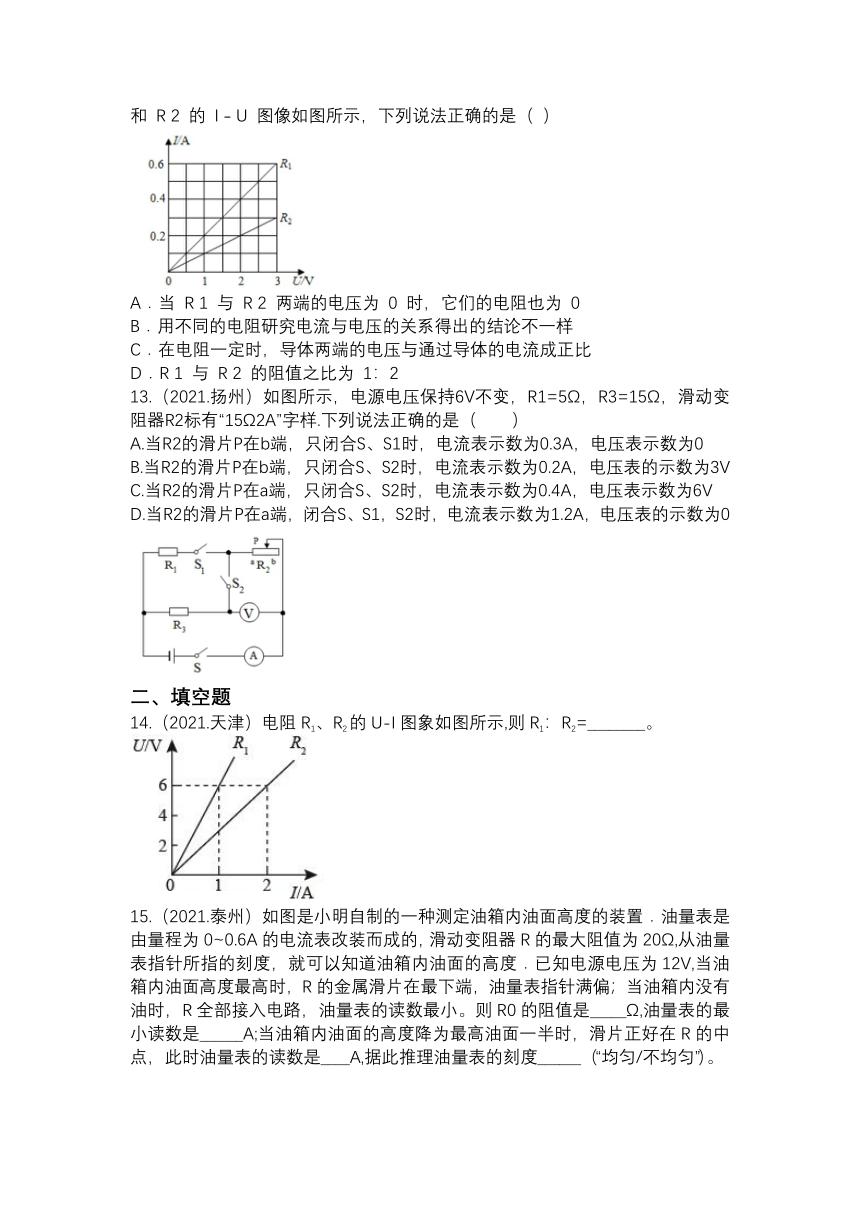

12.（2021.宜昌）在“探究电流与电压的关系”的实验中，小军分别画出了电阻 R 1 和 R 2 的 I﹣U 图像如图所示，下列说法正确的是（ ）
A．当 R 1 与 R 2 两端的电压为 0 时，它们的电阻也为 0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R 1 与 R 2 的阻值之比为 1：2
13.（2021.扬州）如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω，滑动变阻器R2标有“15Ω2A”字样.下列说法正确的是（ ）
A.当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
B.当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3V
C.当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6V
D.当R2的滑片P在a端，闭合S、S1，S2时，电流表示数为1.2A，电压表的示数为0
二、填空题
14.（2021.天津）电阻R1、R2的U-I图象如图所示,则R1：R2=________。
15.（2021.泰州）如图是小明自制的一种测定油箱内油面高度的装置．油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω,从油量表指针所指的刻度，就可以知道油箱内油面的高度．已知电源电压为12V,当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R0的阻值是_____Ω,油量表的最小读数是______A;当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是____A,据此推理油量表的刻度______（“均匀/不均匀”）。
三、实验探究

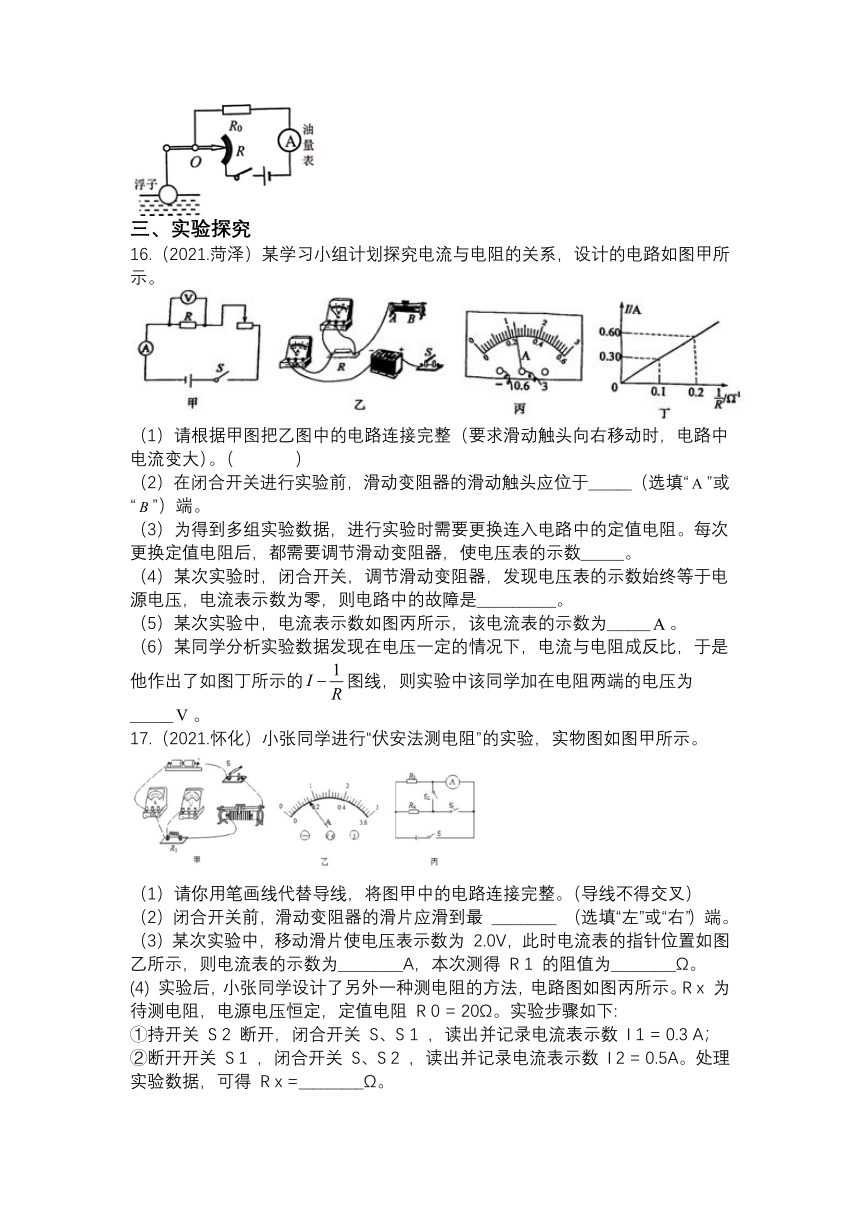

16.（2021.菏泽）某学习小组计划探究电流与电阻的关系，设计的电路如图甲所示。
（1）请根据甲图把乙图中的电路连接完整（要求滑动触头向右移动时，电路中电流变大）。（ ）
（2）在闭合开关进行实验前，滑动变阻器的滑动触头应位于______（选填“”或“”）端。
（3）为得到多组实验数据，进行实验时需要更换连入电路中的定值电阻。每次更换定值电阻后，都需要调节滑动变阻器，使电压表的示数______。
（4）某次实验时，闭合开关，调节滑动变阻器，发现电压表的示数始终等于电源电压，电流表示数为零，则电路中的故障是___________。
（5）某次实验中，电流表示数如图丙所示，该电流表的示数为______。
（6）某同学分析实验数据发现在电压一定的情况下，电流与电阻成反比，于是他作出了如图丁所示的图线，则实验中该同学加在电阻两端的电压为______。
17.（2021.怀化）小张同学进行“伏安法测电阻”的实验，实物图如图甲所示。
（1）请你用笔画线代替导线，将图甲中的电路连接完整。（导线不得交叉）
（2）闭合开关前，滑动变阻器的滑片应滑到最 _________ （选填“左”或“右”）端。
（3）某次实验中，移动滑片使电压表示数为 2.0V，此时电流表的指针位置如图乙所示，则电流表的示数为_________A，本次测得 R 1 的阻值为_________Ω。
(4) 实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。R x 为待测电阻，电源电压恒定，定值电阻 R 0 = 20Ω。实验步骤如下:
①持开关 S 2 断开，闭合开关 S、S 1 ，读出并记录电流表示数 I 1 = 0.3 A；
②断开开关 S 1 ，闭合开关 S、S 2 ，读出并记录电流表示数 I 2 = 0.5A。处理实验数据，可得 R x =_________Ω。
18.（2021.安徽）用图甲所示的电路探究“电流与电阻的关系”，电源电压为3V，滑动变阻器的规格为"20Ω 1.5A".
(1)实验时，依次更换不同的电阻，调节 ，保证电阻两端电压不变，分别记录每次电阻R和电流示数I，数据如下表:
实验次数 1 2 3 4 5
电阻R/Ω 30 20 15 10 5
电流I/A 0.08 0.12 0.16 0.48
电阻的倒数Ω-1 0.033 0.050 0.067 0.100 0.200
第4次实验的电流表示数如图乙所示，该数为 A；
(3)为了更精确地描述I与R的关系，在表中增加了的数据，并根据I，的值在图丙的坐标纸中描出相应的点。请你在图丙中补充第4次的实验数据点，并作出I-的图像；
(4)根据图像可以得到的实验结论是： 。
19.（2021.北京）小圆想探究通过导体的电流与导体的电阻之间的关系，他利用干电池、电流表、电压表、多个阻值不同且已知的定值电阻、开关及导线，设计了如图所示的电路。实验中，他将定值电阻R接入电路中，读出相应的电流表的示数并观察电压表的示数，记录实验数据。将R换为不同阻值的另一个电阻后，小圆观察到电压表的示数增大了。小圆意识到自己的实验设计不能实现探究目的。
（1）请你写出小圆的实验设计不能实现探究目的的原因：　 　；
（2）请你画出能够实现探究目的的电路图（可以添加适当的实验器材）；
（3）依据你设计的电路图，针对小圆不能实现探究目的的原因，写出操作的方法。
20.（2021.扬州）在“探究电流和电阻的关系“实验中,器材有:电源(6V),电阻箱(0-990),滑动变阻器(2001A),电压表、电流表,开关和导线若干。
(1)请用笔画线代替导线,将实物电路连接完整,使滑片向左移动时电阻减小
(2)第一组数据的测量过程中,有下列步骤,正确的顺序是
①保持开关断开,连接实物电路
②检查电路无误后闭合开关
③读出电流表的示数,断开开关
④将滑动变阻器的金属滑片置于阻值最大处
⑤转动电阻箱的旋钮使它的阻值为20,调节滑动变阻器的
滑片使电压表的示数为4V
(3)将电阻箱调到15Ω,闭合开关,发现电流表示数如图所示,示数为 A,该电流值与150电阻值 (填“能”或“不能）作为第二组数据记在表格中,此时电压表示数为0,3A可能发生的故障是 。
21.（2021.天津）现准备自制一个最大阻值为Rm的滑动变阻器，要购买涂有绝缘层的电阻丝，需提前借助实验得知所用电阻丝的长度。可供选择的器材有：一段长为l0的电阻丝样品（阻值在2～3Ω之间，两端留有接线头），电压约为12V的电源（电源电压不变），阻值为5Ω的定值电阻R0 ， 一个量程为0~0.6A的电流表，一个量程为0~15V的电压表，开关和导线若干。请你合理选择器材设计实验方案，确定出制作变阻器的电阻丝长度L。要求：
（1）画出实验电路图（电阻丝用“ ”表示）；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电阻丝长度L的数学表达式（用己知量和测量量表示）。
22.（2021.自贡）小健同学选用电源电压为6V的铅蓄电池组、电流表、电压表等器材测量定值电阻Rx的阻值，他已连接了部分电路，如图甲所示，请你接着完成下列步骤：
（1）用笔画线代替导线完成实物图的连接。
（2）电路连接完整后闭合开关S，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是　 　。
（3）排除故障后再次闭合开关S，移动滑片P，当电压表示数为3.6V时，电流表的示数如图乙所示，这时电路中的电流为　 　A，电阻Rx的阻值为　 　Ω。通过调节滑动变阻器，测得多组Rx的电压和电流值，最后算出Rx阻值的平均值，这样做的目的是　 　。
（4）利用上面已连好的电路，还可以完成的实验是　 　。
（5）在完成R阻值的测量后，将电阻Rx换成小灯泡，继续调节滑动变阻器，测得多组小灯泡的电压和电流值，根据前后所得数据描绘出电阻Rx及小灯泡的U﹣I图像，如图丙、丁所示，其中　 　（选填“丙”或“丁”）图是小灯泡的U﹣I图像。
四、计算题
23.（2021.菏泽）如图甲所示的电路中，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器。闭合开关S1，断开开关S2，当滑动变阻器的滑动触头在a端时，电压表V1的示数为2.4V，电流表示数为0.3A。将R2的滑动触头从a端移动到b端的过程中，电压表V1和V2的示数与电流表示数的关系分别如图乙中的图线①和②所示。
（1）求R1阻值；
（2）求R2的最大阻值；
24.（2021.天津）.如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
25.（2021.湘西州）如图甲所示电路中，电源电压 U＝6V，电阻 R 1 ＝30Ω，闭合开关 S，当滑动变阻器滑片 P 滑至某处位置时，电路中的电流表示数如图乙所示。求：
（1）通过 R 1 的电流。
（2）此时滑动变阻器 R 接入的阻值。
26.（2021.安徽）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，将S2掷于1端，电压表的示数U1=2.8V;将S2切换到2端，电压表的示数U2=2.7V。求:
(1)电源电压U的大小:
(2 )电阻R2的阻值
2021-2022学年苏科版九年级物理第十四单元《欧姆定律》
2021年中考真题汇编（答案）
一、选择题
1.（2021.枣庄）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中故障是（　　）
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A. 开关S断路 B. 小灯泡L断路
C. 滑动变阻器R短路 D. 滑动变阻器R断路
【答案】B
2.（2021.宜昌）如图所示，电源电压恒定，闭合 S 1 ，小灯泡发光，再闭合 S 2 时，观察到的现象是（ ）
A．电压表示数增大 B．电流表示数变小
C．小灯泡变亮 D．小灯泡亮度不变
【答案】D
3.（2021.宿迁）如图所示电路，电源电压恒定。闭合开关 S，将滑动变阻器的滑片 P 向右移动至中点的过程中（ ）
A．小灯泡变亮，电压表示数变大 B．小灯泡亮度不变，电压表示数不变
C．小灯泡变暗，电压表示数变小 D．小灯泡亮度不变，电压表示数变大
【答案】B
4.（2021.泰州) 如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是（ ）
A.电压表V的示数变大
B.电压表V的示数变小
C.电压表V与电流表A1的示数之比不变
D.电压表V与电流表A的示数之比变小
【答案】C
5.（2021.枣庄）如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（　　）
A. 电流表A示数变小，电压表V示数变大
B. 电流表A示数变小，电压表V示数不变
C. 电流表A示数变大，电压表V示数变小
D. 电流表A示数变大，电压表V示数不变
【答案】B
6.（2021.上海）所示的电路中，电阻 R1 的阻值为 10Ω，滑动变阻器滑片位于中点。用一阻值为 20Ω 的电阻替换 R1，可能使电压表示数与替换 R1 前相等的方法是（ ）
A.电源电压不变，不移动滑片 P
B.电源电压不变，向左移动滑片P
C.减小电源电压，不移动滑片P
D.增大电源电压，向左移动滑片 P
【答案】C
7.（2021.怀化）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R 是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S 后，对该电路分析正确的是（ ）
A.体温越高，R 的阻值越大 B.体温越高，电压表的示数越大
C.体温越低，R 两端的电压越小 D.体温越低，通过 R。的电流越大
[答案]B
8.（2021.安徽）如图所示，R1和R2均为定值电阻，闭合开关s，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（ ）
A. R1短路 B. R2短路 C. R1断路 D. R2断路
【答案】A
9.（2021.自贡）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A
B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱
D．通过灯L1的电流为0.9A
【解答】A。
10.（2021.吉林）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中,电源电压保持不变，R 0 是定值电阻，R 是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（ ）
【答案】B
11.（2021.安徽）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电用不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（ ）
A.电流表示数变小，小灯泡变暗
B.电压表示数变大，小灯泡变亮
C.电压表示数与电流表示数的比值变小，小灯泡变亮
D.电压表示数与电流表示数的比值不变，小灯泡变亮
【答案】C
12.（2021.宜昌）在“探究电流与电压的关系”的实验中，小军分别画出了电阻 R 1 和 R 2 的 I﹣U 图像如图所示，下列说法正确的是（ ）
A．当 R 1 与 R 2 两端的电压为 0 时，它们的电阻也为 0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R 1 与 R 2 的阻值之比为 1：2
【答案】D
13.（2021.扬州）如图所示，电源电压保持6V不变，R1=5Ω，R3=15Ω，滑动变阻器R2标有“15Ω2A”字样.下列说法正确的是（ ）
A.当R2的滑片P在b端，只闭合S、S1时，电流表示数为0.3A，电压表示数为0
B.当R2的滑片P在b端，只闭合S、S2时，电流表示数为0.2A，电压表的示数为3V
C.当R2的滑片P在a端，只闭合S、S2时，电流表示数为0.4A，电压表示数为6V
D.当R2的滑片P在a端，闭合S、S1，S2时，电流表示数为1.2A，电压表的示数为0
【答案】B
二、填空题
14.（2021.天津）电阻R1、R2的U-I图象如图所示,则R1：R2=________。
【答案】 2：1
15.（2021.泰州）如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω,从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V,当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R0的阻值是_____Ω,油量表的最小读数是______A;当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是____A,据此推理油量表的刻度______（“均匀/不均匀”）。
【答案】20,0.3,0.4，不均匀
三、实验探究
16.（2021.菏泽）某学习小组计划探究电流与电阻的关系，设计的电路如图甲所示。
（1）请根据甲图把乙图中的电路连接完整（要求滑动触头向右移动时，电路中电流变大）。（ ）
（2）在闭合开关进行实验前，滑动变阻器的滑动触头应位于______（选填“”或“”）端。
（3）为得到多组实验数据，进行实验时需要更换连入电路中的定值电阻。每次更换定值电阻后，都需要调节滑动变阻器，使电压表的示数______。
（4）某次实验时，闭合开关，调节滑动变阻器，发现电压表的示数始终等于电源电压，电流表示数为零，则电路中的故障是___________。
（5）某次实验中，电流表示数如图丙所示，该电流表的示数为______。
（6）某同学分析实验数据发现在电压一定的情况下，电流与电阻成反比，于是他作出了如图丁所示的图线，则实验中该同学加在电阻两端的电压为______。
【答案】(1). (2). A；(3). 不变； (4). 定值电阻开路； (5). 0.24；(6). 3。
17.（2021.怀化）小张同学进行“伏安法测电阻”的实验，实物图如图甲所示。
（1） 请你用笔画线代替导线，将图甲中的电路连接完整。（导线不得交叉）
（2） 闭合开关前，滑动变阻器的滑片应滑到最 _________ （选填“左”或“右”）端。
（3） 某次实验中，移动滑片使电压表示数为 2.0V，此时电流表的指针位置如图乙所示，则电流表的示数为_________A，本次测得 R 1 的阻值为_________Ω。
(4) 实验后，小张同学设计了另外一种测电阻的方法，电路图如图丙所示。R x 为待测电阻，
电源电压恒定，定值电阻 R 0 = 20Ω。实验步骤如下:
持开关S2断开，闭合开关S、S1 ，读出并记录电流表示数 I1 = 0.3 A；
②断开开关 S1，闭合开关S、S 2 ，读出并记录电流表示数 I2 = 0.5A。处理实验数据，可得 R x =_________Ω。
（1）； (2) 右； (3)0.16 ； 12.5 ；（4）30。
18.（2021.安徽）用图甲所示的电路探究“电流与电阻的关系”，电源电压为3V，滑动变阻器的规格为"20Ω 1.5A".
(1)实验时，依次更换不同的电阻，调节 ，保证电阻两端电压不变，分别记录每次电阻R和电流示数I，数据如下表:
实验次数 1 2 3 4 5
电阻R/Ω 30 20 15 10 5
电流I/A 0.08 0.12 0.16 0.48
电阻的倒数Ω-1 0.033 0.050 0.067 0.100 0.200
（2）第4次实验的电流表示数如图乙所示，该数为 A；
(3)为了更精确地描述I与R的关系，在表中增加了的数据，并根据I，的值在图丙的坐标纸中描出相应的点。请你在图丙中补充第4次的实验数据点，并作出I-的图像；
(4)根据图像可以得到的实验结论是： 。
【答案】(1) 滑动变阻器的滑片 (2) 0.24 (3)如图所示.
(4) 电压一定时，通过导体的电流与导体的电阻成反比
19.（2021.北京）小圆想探究通过导体的电流与导体的电阻之间的关系，他利用干电池、电流表、电压表、多个阻值不同且已知的定值电阻、开关及导线，设计了如图所示的电路。实验中，他将定值电阻R接入电路中，读出相应的电流表的示数并观察电压表的示数，记录实验数据。将R换为不同阻值的另一个电阻后，小圆观察到电压表的示数增大了。小圆意识到自己的实验设计不能实现探究目的。
（1）请你写出小圆的实验设计不能实现探究目的的原因：　 　；
（2）请你画出能够实现探究目的的电路图（可以添加适当的实验器材）；
（3）依据你设计的电路图，针对小圆不能实现探究目的的原因，写出操作的方法。
故答案为：（1）没有保持电阻两端电压不变；
（2）如下图：
；
（3））①开关断开，将滑动变阻器调至最大处，电压表和电流表调零，按电路图连接电路；
②闭合开关，移动滑动变阻器到适当位置，读出电压表和电流表的示数，把U、I1和R1记录到表格中；
③断开开关，更换不同的定值电阻，将滑动变阻器调至阻值最大处，闭合开关，调节滑片P，使电压表的示数仍为U，记录I2、R2；
④仿照步骤③再做几次实验，把电流和电阻记录在表格中。20.（2021.扬州）在“探究电流和电阻的关系“实验中,器材有:电源(6V),电阻箱(0-990),滑动变阻器(2001A),电压表、电流表,开关和导线若干。
(1)请用笔画线代替导线,将实物电路连接完整,使滑片向左移动时电阻减小
(2)第一组数据的测量过程中,有下列步骤,正确的顺序是
①保持开关断开,连接实物电路
②检查电路无误后闭合开关
③读出电流表的示数,断开开关
④将滑动变阻器的金属滑片置于阻值最大处
⑤转动电阻箱的旋钮使它的阻值为20,调节滑动变阻器的
滑片使电压表的示数为4V
(3)将电阻箱调到15Ω,闭合开关,发现电流表示数如图所示,示数为 A,该电流值与150电阻值 (填“能”或“不能）作为第二组数据记在表格中,此时电压表示数为0,3A可能发生的故障是 。
【答案】14253 0.24 不能 电阻箱短路
21.（2021.天津）现准备自制一个最大阻值为Rm的滑动变阻器，要购买涂有绝缘层的电阻丝，需提前借助实验得知所用电阻丝的长度。可供选择的器材有：一段长为l0的电阻丝样品（阻值在2～3Ω之间，两端留有接线头），电压约为12V的电源（电源电压不变），阻值为5Ω的定值电阻R0 ， 一个量程为0~0.6A的电流表，一个量程为0~15V的电压表，开关和导线若干。请你合理选择器材设计实验方案，确定出制作变阻器的电阻丝长度L。要求：
（1）画出实验电路图（电阻丝用“ ”表示）；
（2）写出主要的实验步骤和需要测量的物理量；
（3）写出电阻丝长度L的数学表达式（用己知量和测量量表示）。
【答案】 （1）（2）①按照电路图连接电路；
②闭合开关S1 ，R0和电阻丝串联接入电路，电压表测R0两端电压，该出电压表的示数U1，此时电路电流 ；
③再闭合开关S2 ， 只有R0接入电路，电压表测电源电压，读出电压表的示数U2。故R0和电阻丝串联接入电路时电阻丝两端电压 ；
电阻丝的电阻
该电阻丝的长度为l0，假设阻值为Rm的电阻丝长度为L，则
即 解得
（3）由（2）分析可知电阻丝长度
22.（2021.自贡）小健同学选用电源电压为6V的铅蓄电池组、电流表、电压表等器材测量定值电阻Rx的阻值，他已连接了部分电路，如图甲所示，请你接着完成下列步骤：
（1）用笔画线代替导线完成实物图的连接。
（2）电路连接完整后闭合开关S，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是　 　。
（3）排除故障后再次闭合开关S，移动滑片P，当电压表示数为3.6V时，电流表的示数如图乙所示，这时电路中的电流为　 　A，电阻Rx的阻值为　 　Ω。通过调节滑动变阻器，测得多组Rx的电压和电流值，最后算出Rx阻值的平均值，这样做的目的是　 　。
（4）利用上面已连好的电路，还可以完成的实验是　 　。
（5）在完成R阻值的测量后，将电阻Rx换成小灯泡，继续调节滑动变阻器，测得多组小灯泡的电压和电流值，根据前后所得数据描绘出电阻Rx及小灯泡的U﹣I图像，如图丙、丁所示，其中　 　（选填“丙”或“丁”）图是小灯泡的U﹣I图像。
【答案】：（1）；（2）定值电阻Rx发生了短路；（3）0.3；12；多次测量求平均值减小误差；（4）探究电流跟电压的关系；（5）丙。
四、计算题
23.（2021.菏泽）如图甲所示的电路中，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器。闭合开关S1，断开开关S2，当滑动变阻器的滑动触头在a端时，电压表V1的示数为2.4V，电流表示数为0.3A。将R2的滑动触头从a端移动到b端的过程中，电压表V1和V2的示数与电流表示数的关系分别如图乙中的图线①和②所示。
（1）求R1阻值；
（2）求R2的最大阻值；
【答案】（1）8Ω；（2）10Ω；
24.（2021.天津）.如图所示的电路，电源电压保持不变，电阻R1、R2分别为20Ω和30Ω，只闭合开关S1时，电流表的示数为0.3A，求：
（1）电源电压；
（2）S1、S2均闭合时，电流表的示数。
【答案】 （1）解：电源电压为
答：电源电压6V；
（2）此时两电阻并联，流过R2电流为
电流表的示数
答：S1、S2均闭合时，电流表的示数0.5A。
25.（2021.湘西州）如图甲所示电路中，电源电压 U＝6V，电阻 R 1 ＝30Ω，闭合开关 S，当滑动变阻器滑片 P 滑至某处位置时，电路中的电流表示数如图乙所示。求：
（1）通过 R 1 的电流。
（2）此时滑动变阻器 R 接入的阻值。
解：由电路图可知，R 1 与 R 并联，电流表 A 测干路电流，电流表 A 测 R 1 支路的电流。
（1）因并联电路中各支路两端的电压相等，
所以，通过 R 1 的电流：
I 1＝U/R＝6v/30Ω＝0.2A；
（2）电流表选用的量程为0～0.6A，分度值为0.02A，电流表A的示数I＝0.3A，则通过R的电流：
I2＝I﹣I1＝0.3A﹣0.2A＝0.1A，
滑动变阻器连入电路的阻值：
R 2＝U/I＝6V/0.1A＝60Ω。
答：（1）电流表 A 1 的示数为 0.2A；
（2）滑动变阻器连入电路的阻值为 60Ω。
26.（2021.安徽）如图所示的电路中，电源电压U不变，r、R1和R2均为定值电阻，其中r=1Ω，R1=14Ω，S1为单刀单掷开关，S2为单刀双掷开关。闭合S1，
将S2掷于1端，电压表的示数U1=2.8V;将S2切换到2端，电压
表的示数U2=2.7V。求:
(1)电源电压U的大小:
(2 )电阻R2的阻值
