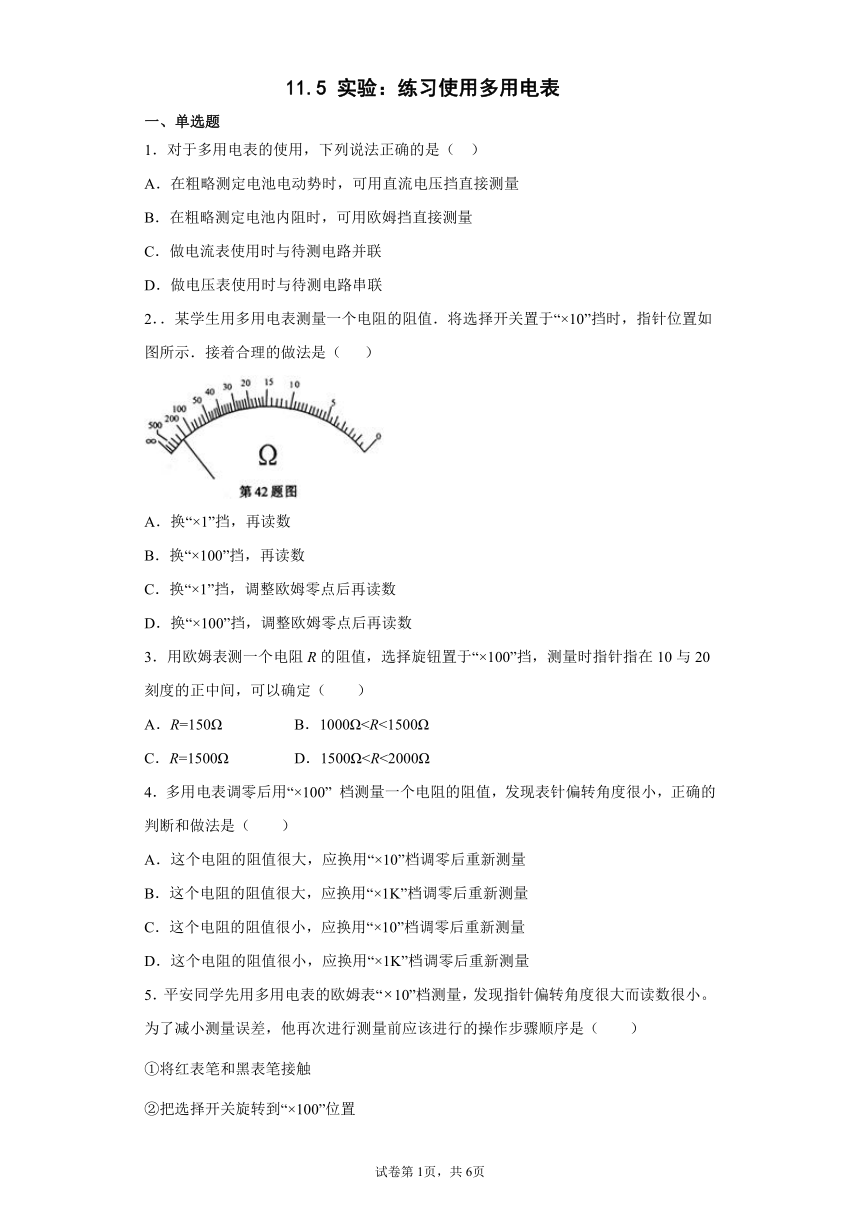

11.5 实验：练习使用多用电表
一、单选题
1．对于多用电表的使用，下列说法正确的是（ ）
A．在粗略测定电池电动势时，可用直流电压挡直接测量
B．在粗略测定电池内阻时，可用欧姆挡直接测量
C．做电流表使用时与待测电路并联
D．做电压表使用时与待测电路串联
2．．某学生用多用电表测量一个电阻的阻值．将选择开关置于“×10”挡时，指针位置如图所示．接着合理的做法是（ ）
A．换“×1”挡，再读数
B．换“×100”挡，再读数
C．换“×1”挡，调整欧姆零点后再读数
D．换“×100”挡，调整欧姆零点后再读数
3．用欧姆表测一个电阻R的阻值，选择旋钮置于“×100”挡，测量时指针指在10与20刻度的正中间，可以确定（　　）
A．R=150Ω B．1000ΩC．R=1500Ω D．1500Ω4．多用电表调零后用“×100” 档测量一个电阻的阻值，发现表针偏转角度很小，正确的判断和做法是（　　）
A．这个电阻的阻值很大，应换用“×10”档调零后重新测量
B．这个电阻的阻值很大，应换用“×1K”档调零后重新测量
C．这个电阻的阻值很小，应换用“×10”档调零后重新测量
D．这个电阻的阻值很小，应换用“×1K”档调零后重新测量
5．平安同学先用多用电表的欧姆表“10”档测量，发现指针偏转角度很大而读数很小。为了减小测量误差，他再次进行测量前应该进行的操作步骤顺序是（　　）
①将红表笔和黑表笔接触
②把选择开关旋转到“×100”位置
③把选择开关旋转到“×1”位置
④调节欧姆调零旋钮使表针指向欧姆零点
A．③①④ B．②①④ C．③④① D．②④①

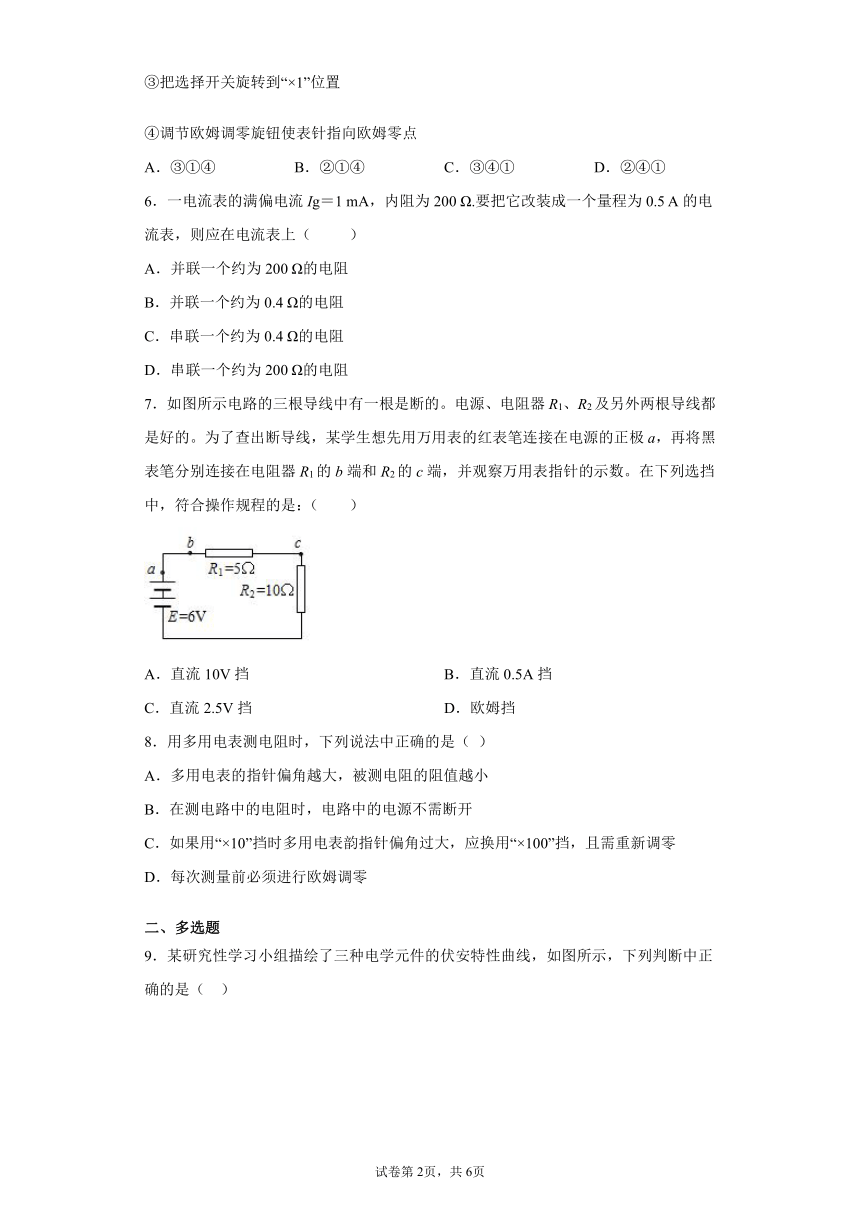

6．一电流表的满偏电流Ig＝1 mA，内阻为200 Ω.要把它改装成一个量程为0.5 A的电流表，则应在电流表上（ ）
A．并联一个约为200 Ω的电阻
B．并联一个约为0.4 Ω的电阻
C．串联一个约为0.4 Ω的电阻
D．串联一个约为200 Ω的电阻
7．如图所示电路的三根导线中有一根是断的。电源、电阻器R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先用万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数。在下列选挡中，符合操作规程的是：（　　）
A．直流10V挡 B．直流0.5A挡
C．直流2.5V挡 D．欧姆挡
8．用多用电表测电阻时，下列说法中正确的是（ ）
A．多用电表的指针偏角越大，被测电阻的阻值越小
B．在测电路中的电阻时，电路中的电源不需断开
C．如果用“×10”挡时多用电表韵指针偏角过大，应换用“×100”挡，且需重新调零
D．每次测量前必须进行欧姆调零
二、多选题

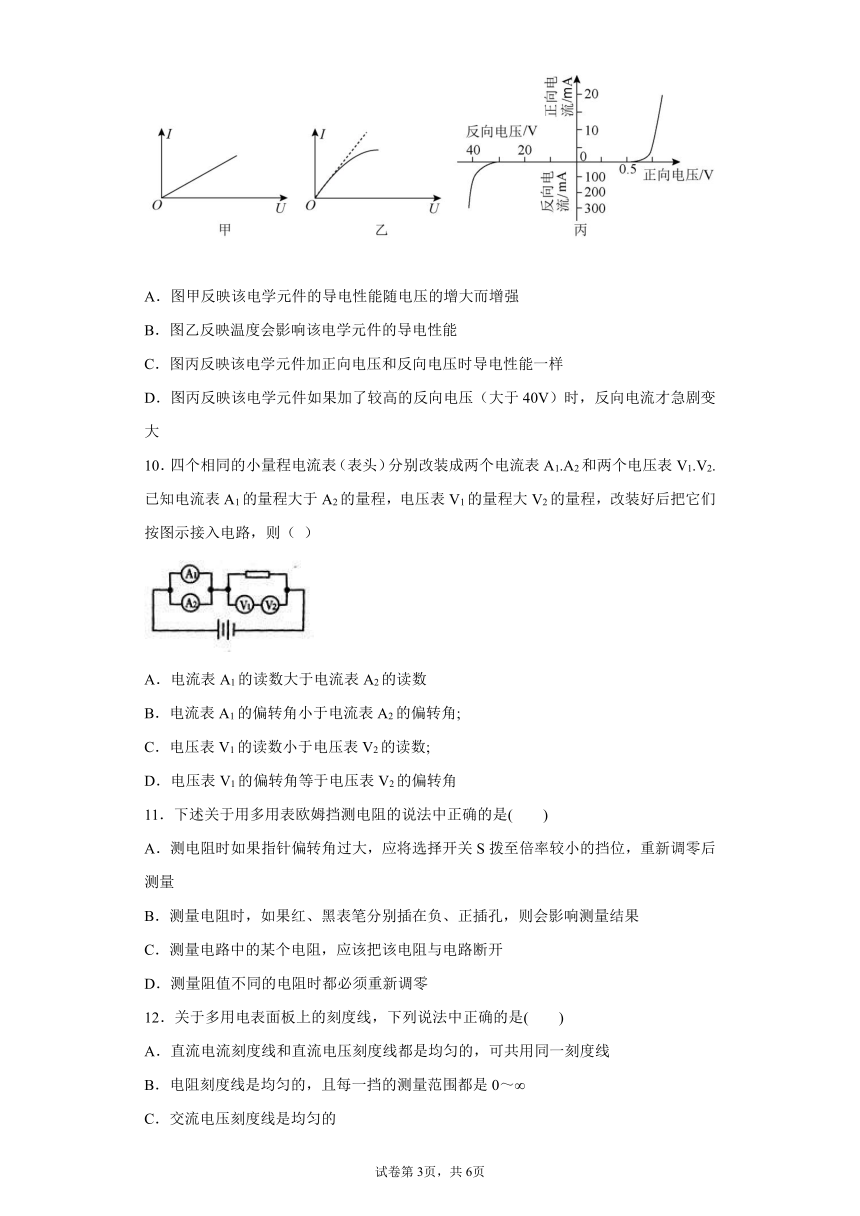

9．某研究性学习小组描绘了三种电学元件的伏安特性曲线，如图所示，下列判断中正确的是（ ）
A．图甲反映该电学元件的导电性能随电压的增大而增强
B．图乙反映温度会影响该电学元件的导电性能
C．图丙反映该电学元件加正向电压和反向电压时导电性能一样
D．图丙反映该电学元件如果加了较高的反向电压（大于40V）时，反向电流才急剧变大
10．四个相同的小量程电流表（表头）分别改装成两个电流表A1.A2和两个电压表V1.V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大V2的量程，改装好后把它们按图示接入电路，则（ ）
A．电流表A1的读数大于电流表A2的读数
B．电流表A1的偏转角小于电流表A2的偏转角;
C．电压表V1的读数小于电压表V2的读数;
D．电压表V1的偏转角等于电压表V2的偏转角
11．下述关于用多用表欧姆挡测电阻的说法中正确的是(　　)
A．测电阻时如果指针偏转角过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时都必须重新调零
12．关于多用电表面板上的刻度线，下列说法中正确的是(　　)
A．直流电流刻度线和直流电压刻度线都是均匀的，可共用同一刻度线
B．电阻刻度线是均匀的，且每一挡的测量范围都是0～∞
C．交流电压刻度线是均匀的

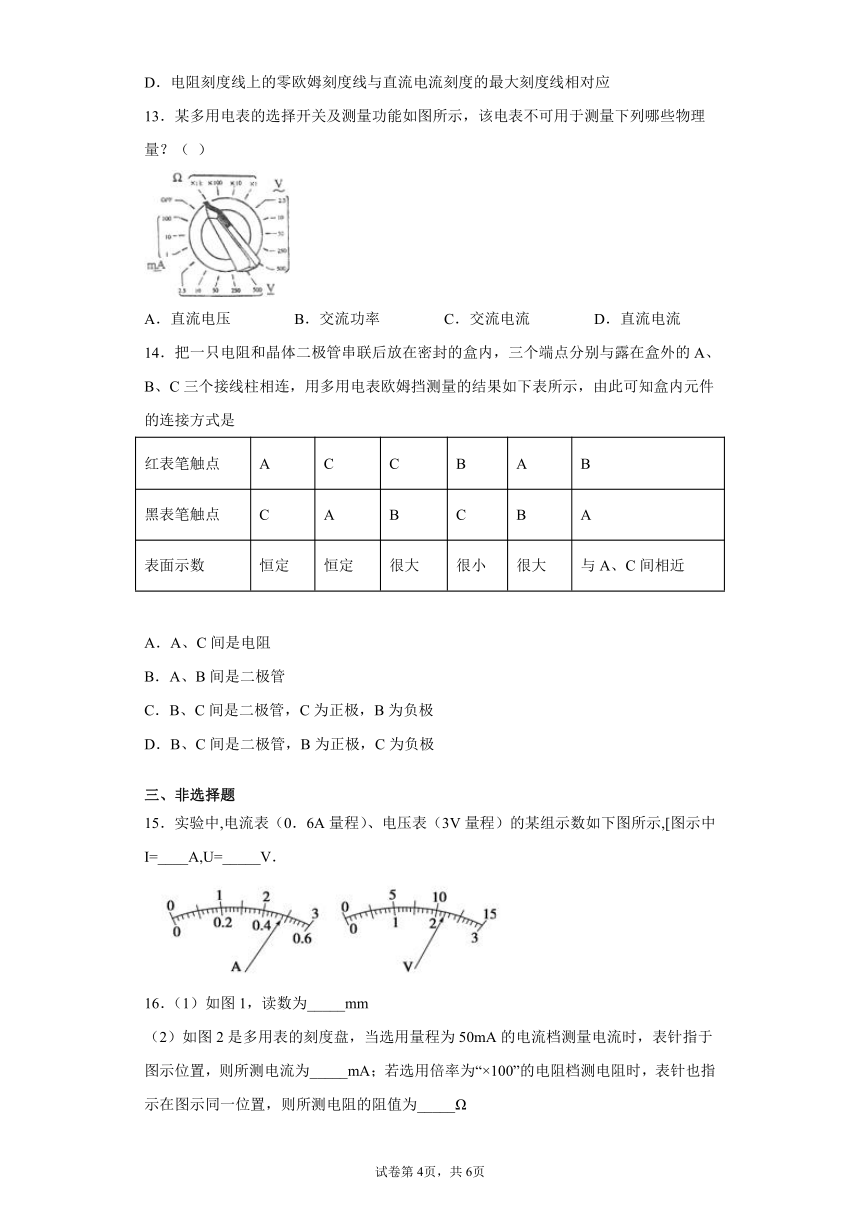

D．电阻刻度线上的零欧姆刻度线与直流电流刻度的最大刻度线相对应
13．某多用电表的选择开关及测量功能如图所示，该电表不可用于测量下列哪些物理量？（ ）
A．直流电压 B．交流功率 C．交流电流 D．直流电流
14．把一只电阻和晶体二极管串联后放在密封的盒内，三个端点分别与露在盒外的A、B、C三个接线柱相连，用多用电表欧姆挡测量的结果如下表所示，由此可知盒内元件的连接方式是
红表笔触点 A C C B A B
黑表笔触点 C A B C B A
表面示数 恒定 恒定 很大 很小 很大 与A、C间相近
A．A、C间是电阻
B．A、B间是二极管
C．B、C间是二极管，C为正极，B为负极
D．B、C间是二极管，B为正极，C为负极
三、非选择题
15．实验中,电流表（0．6A量程）、电压表（3V量程）的某组示数如下图所示,[图示中I=____A,U=_____V．

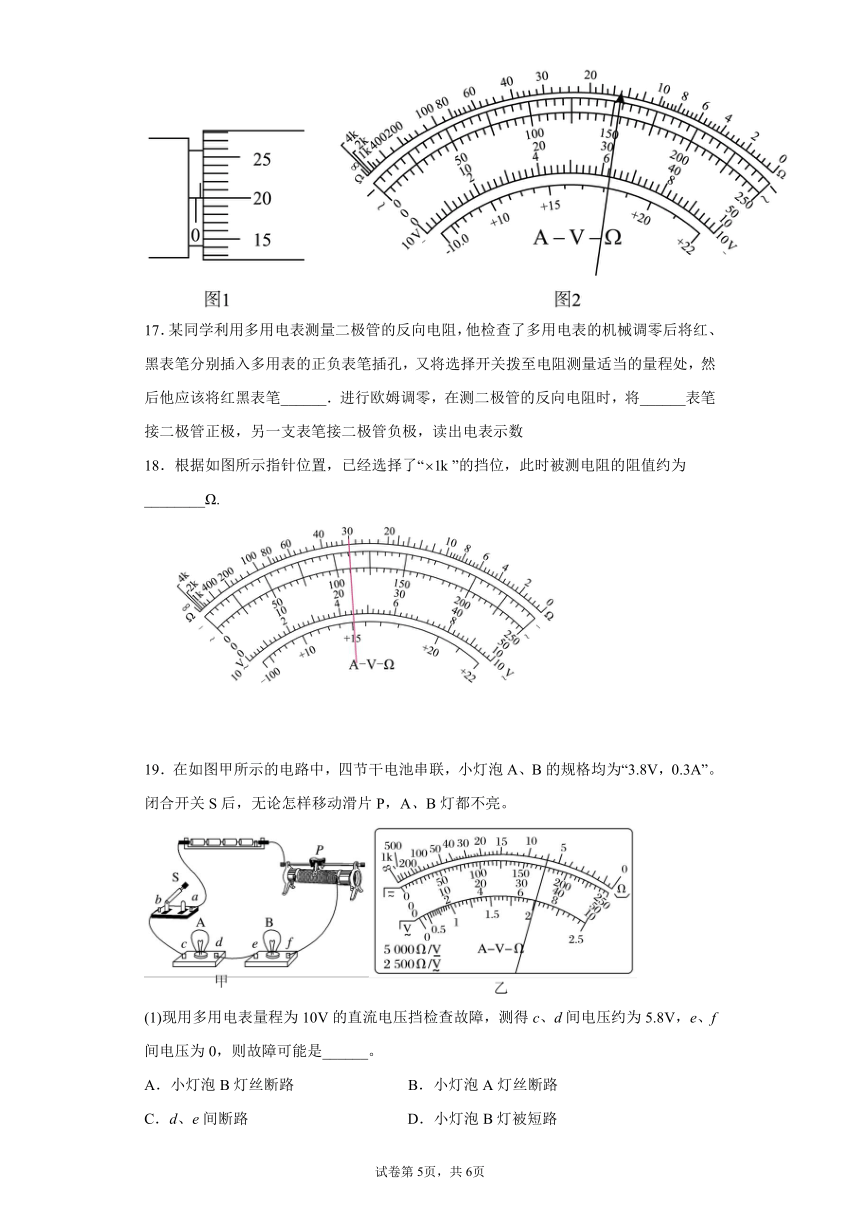

16．（1）如图1，读数为_____mm
（2）如图2是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mA；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_____Ω
17．某同学利用多用电表测量二极管的反向电阻，他检查了多用电表的机械调零后将红、黑表笔分别插入多用表的正负表笔插孔，又将选择开关拨至电阻测量适当的量程处，然后他应该将红黑表笔______．进行欧姆调零，在测二极管的反向电阻时，将______表笔接二极管正极，另一支表笔接二极管负极，读出电表示数
18．根据如图所示指针位置，已经选择了“”的挡位，此时被测电阻的阻值约为________Ω.
19．在如图甲所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8V，0.3A”。闭合开关S后，无论怎样移动滑片P，A、B灯都不亮。
(1)现用多用电表量程为10V的直流电压挡检查故障，测得c、d间电压约为5.8V，e、f间电压为0，则故障可能是______。
A．小灯泡B灯丝断路 B．小灯泡A灯丝断路
C．d、e间断路 D．小灯泡B灯被短路
(2)接着用多用电表测小灯泡的电阻。测量前，把小灯泡从电路中隔离，将多用电表的选择开关置于测电阻挡的“×1”挡。某次测量结果如图乙所示，测得小灯泡电阻为_____Ω。换掉损坏的元件，电路正常接通后，将多用电表选择开关置于“250mA”挡，断开开关S，将两表笔分别与a、b两接线柱接触，稳定时其指针也恰好指在如图乙所示所指位置上，则通过灯泡的电流是________mA。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
【详解】
在粗略测定电池电动势时，电压表的内电阻可以近似看做无穷大，可用直流电压挡直接测量，故A正确；欧姆表内部有电池，所以不能测量电池的内电阻，故B错误；电流表测量的是流过待测电阻的电流，所以要串联，可知多用电表作为电流表使用时与待测电路串联，故C错误；电压表测量的是电场中两端的电压，所以多用电表作为电压表使用时与待测电路并联，故D错误．故A正确，BCD错误．
2．D
【解析】
将选择开关置于“×10”挡时，指针偏转较小，说明待测电阻阻值较大，所以应该换用较大倍率的即换“×100”挡，欧姆表每次换挡测量之前都必须重新欧姆调零
所以应该选D
3．B
【详解】
因为欧姆表的刻度是不均匀的，靠近左端的刻度较密集，则当指针指在10与20刻度的正中间时，所测电阻的值为1000Ω和1500Ω之间的值。
故选B。
4．B
【详解】
多用电表欧姆档为反刻度，表针偏转角度很小，说明电阻很大，应换用大档“×1K”档，换档调零后重新测量。
故选B。
5．A
【详解】
指针的偏转角过大，表明选用的倍率过大，应当减小倍率，故把选择开关旋转到“×1”位置，更换档位之后，应重新进行欧姆调零，再进行测量读出数据，故合理的操作顺序为③①④。故A正确，BCD错误。
故选A。
6．B
【详解】
要使电流表量程变为0.5A，需要并联分流电阻，流过分流电阻的电流：
并联部分的电压：
则需要并联的电阻：
故B项正确，ACD三项错误．
7．A
【详解】
用欧姆档要把电源断开，本题操作没有，所以不用欧姆档；用电流档要用较大量程，本题的电流表量程的0.5A太小；由于电源的电动势为6V，用电压档检测其量程要大于6V，故A正确，B、C、D错误；
故选A。
8．A
【详解】
A、由可知，待测电阻的电阻值越大，电流I越小，待测电阻的电阻值越小，I越大多用电表的指针偏角越小，故A正确；
B、测量电路中的某个电阻，应该把该电阻与电路断开，故B错误；
C、测量电阻时如果指针偏转过大，所选挡位太大，应换小挡，应将选择开关S拨至倍率较小的档位，重新调零后测量，故C错误；
D、用同一挡位测量阻值不同的电阻时不必重新调零，换挡后要重新进行欧姆调零，故D错误；
故选A。
【点评】
本题考查了欧姆表的测量原理和使用方法，解答的关键是要注意每次换挡都要重新调零．
9．BD
【详解】
A．图甲中图线的斜率的倒数表示电阻，由图可知，电阻阻值不变，所以图甲反映该电学元件的导电性能不变，故A错误；
B．图乙图线的斜率的倒数表示电阻，由图可知，电阻随电压变大，电阻阻值变化，所以图乙反映温度会影响该电学元件的导电性能，故B正确；
C．由图丙可知，当正向电压很小时，电流较大，而反向电压很大时，电流也较小，故C错误；
D．当该二极管两端的反向电压为40V时，二极管中的反向电流突然增大，此时二极管将会被击穿，故D正确。
故选BD。
10．AD
【详解】
A、电流表A1的量程大于电流表A2的量程，故电流表A1的电阻值小于电流表A2的电阻值，并联电路中，电阻小的支路电流大，故电流表A1的读数大于电流表A2的读数，故A正确；
B、两个电流表的表头是并联关系，电压相同，故偏转角度相等，故B错误；
C、电压表V1的电阻值大于电压表V2的电阻值，故电压表V1的读数大于电压表V2的读数，故C错误；
D、两个电压表的表头是串联关系，电流相等，故偏转角度相等，故D正确；
故选AD．
11．AC
【详解】
A．测量电阻时如果指针偏转过大，说明电阻较小，所以应将选择开关S拨至倍率较小的档位，每次换挡都需要重新调零后测量，故A正确；
B．测量电阻时，如果红、黑表笔分别插在负、正插孔，不会影响测量结果，B错误；
C．测量电路中的某个电阻，内置电源接通，所以应该把该电阻与电路断开，C正确；
D．每次换挡都需要重新调零，但是不换挡不需要调零，所以测量阻值不同的电阻时并不是必须重新调零，D错误；
故选AC。
12．AD
【解析】直流电流刻度线和直流电压刻度线都是均匀的，可共用同一刻度线，选项A正确；电阻刻度线不是均匀的，且每一挡的测量范围都是0～∞，选项B错误；交流电压刻度线是不均匀的，选项C错误；电阻刻度线上的零欧姆刻度线与直流电流刻度的最大刻度线相对应，都在表盘的最右端，选项D正确；故选AD.
13．BC
【解析】
解：选择开关左上角的标识为欧姆，即可以测量电阻的值；
左下角的标识为直流电流，即可以测量直流电流；
右上角的标识为交流电压，即可以测量交流电压；
右下角的标识为直流电压，即可以测量直流电压；
故不可以测量的是BC；
故选BC．
【点评】本题考查了对多用电表上选择开关的字母标识的掌握，要注意区分直流和交流的表示符号．
14．AC
【详解】
由表中所示，AC或CA间恒定，说明该路为普通电阻R， 由CB或BC间一个很大，一个很小可知BC间有二极管，且C为正极，内部电路如下图。
故选AC。
【名师点睛】
正确解答本题，要熟知电阻和二极管的特性，电阻正反向阻值相等，二极管具有单向导电性，正向电阻很小，反向电阻很大，用欧姆表测电阻时，指示的示数不同，从而确定元件的种类。
15．
【详解】
试题分析：电流表的分度值为0．02A，所以读数为0．48A，电压表的分度值为0．1V，所以读数为2．20V
考点：考查了电表的读数
【名师点睛】
对电表读数时要先确定其量程与分度值，然后再读数，读数时视线要与电表刻度线垂直．
16．0.700 30.8 1500
【详解】
试题分析：（1）螺旋测微器固定刻度与可动刻度示数之和是螺旋测微器的示数．
（2）根据图示表盘确定电流表的分度值，然后根据指针位置读数；欧姆表指针示数与挡位的乘积是欧姆表示数．
解：（1）由图示螺旋测微器可知，其示数为：0.5mm+20.0×0.01mm=0.700mm；
（2）当选用量程为50mA的电流档测量电流时，由图示表盘可知，其分度值为1mA，由图示可知所测电流为30.8mA；
若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为15×100=1500Ω；
故答案为（1）0.700；（2）30.8；1500．
【点评】
本题考查了螺旋测微器与多用电表读数，要掌握常用器材的使用及读数方法，读数时视线要与刻度线垂直．
17．直接接触 黑
【详解】
试题分析：他应该将红黑表笔直接接触，进行欧姆调零，根据红进黑出，电流都从红表笔进，从黑表笔出，测二极管的正向电阻时，黑表笔接二极管的正极
考点：练习使用多用电表
【名师点睛】
关键是知道使用多用电表时，需要机械调零和欧姆调零，无论测什么量，电流都从红表笔进，从黑表笔出，作为欧姆表使用时，每次选档都要重新欧姆调零，测二极管的正向电阻时，黑表笔接二极管的正极
18．30k
【详解】
欧姆表的示数乘以相应档位的倍率即为待测电阻的阻值，即为30×1000=30kΩ
19．B
【详解】
(1)测得c、d间电压约为5.8V，说明此时电压表与电源两极相连，c、d间之外电路不存在断路，e、f间电压为0为零，说明e、f间没有断路，e、f之外电路存在断路，由此可知c、d间断路，即小灯泡A灯丝断路，ACD错误，B正确。
故选B。
(2)小灯泡电阻为
将多用电表选择开关置于“250mA”挡，由图示表盘可知，其分度值为5mA，示数为
