汤姆大叔漫画
这是为什么？
导入新课
筷子怎么折断了？
没有水时
有水时
第四节 光的折射
一、光的折射
定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做光的折射。
水
空气
N
N'
O
A
B
二、几个基本概念
入射光线： AO
法 线： NN'
入 射 角： AON
折射光线： OB
折射角： BON'
对比与猜想（光的折射规律）
1）、反射光线、入射光线和法线在同一平面内；
2）、反射光线和入射光线分别位于法线两侧；
3）、反射角等于入射角。
光的反射规律：
折射
折射
折射
折射
？
？
？
注意实验观察的内容：
1．折射光线、法线、入射光线的位置关系
2．比较折射角与入射角大小关系
３．改变入射角大小，观察折射角大小变化情况
学生活动 探究光的折射规律
三、光的折射定律
① 折射光线、入射光线、法线在同一平面内；
② 折射光线和入射光线分居法线两侧；
入射角、折射角有什么定量关系呢？

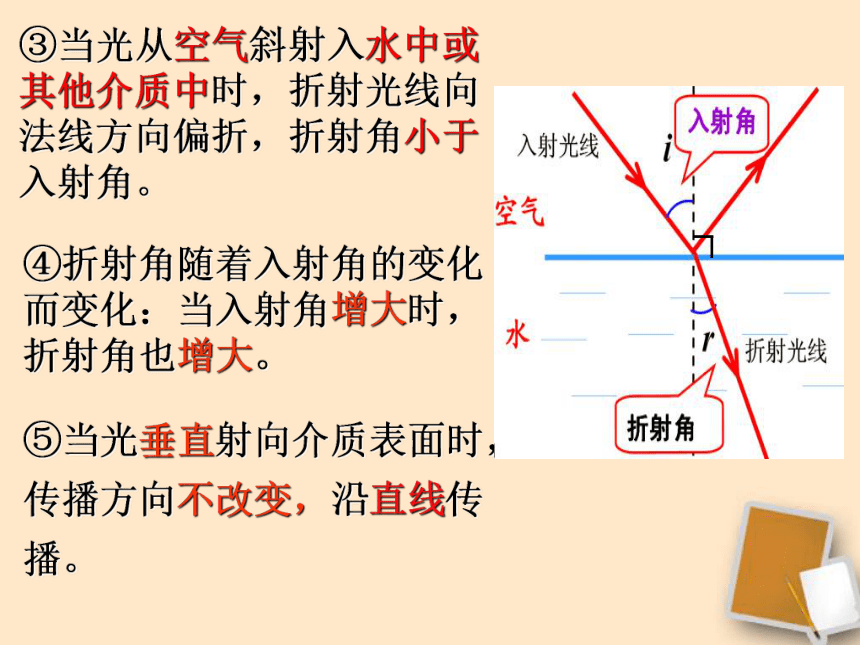

③当光从空气斜射入水中或
其他介质中时，折射光线向法线方向偏折，折射角小于入射角。
⑤当光垂直射向介质表面时，传播方向不改变，沿直线传播。
④折射角随着入射角的变化而变化：当入射角增大时，折射角也增大。
水
空气
N
N'
O
A
B
折射光路可逆吗？
现象：如果让光逆着折射光线的方向射到界面，那么，它被折射后就会逆着原来的入射光的方向射出。
结论：在折射现象中，光路也是可逆的。
⑥当光从水中或其他介质中斜射入空气时，折射光线远离法线方向偏折，折射角大于入射角
空气
水
光的折射定律
α
β
N
N’
O
A
B
C
一般反射现象与折射现象同时发生，发生折射现象时往往同时发生反射现象。
知识拓展:
1.在光的折射现象中，当入射光线靠近法线时，入射角 ，折射光线也 法线，折射角也 。当入射光线远离法线时，入射角 ，折射光线也 法线，折射角也 。
减小
靠近
减小
远离
增大
i
︿
﹀
r’
︿
︿
i
i
r’
r’
﹀
﹀
空气
水
空气
空气
水
水
增大
2.光从一种介质垂直分界面射入另一种介质时，入射角 ，折射角 ，光的传播方向 。
0°
0°
不改变
空气
水
汤姆大叔漫画
四、生活中的折射现象：
钓鱼湾
储光羲
垂钓绿湾春
春深杏花乱
潭清疑水浅
荷动知鱼散
日暮待情人
维舟绿杨岸
为何“潭清疑水浅”
池水变浅
人在水上看到物体的虚像，比实际物体位置偏上，感觉水比较浅。
P/
水
空气
P
A
B
Q
Q/
筷子弯折的解释
这是光从水中进入空气在水面发生折射，来自P点的光通过水面折射后折射光线的反向延长线都经过P的虚像点P’，P’在P的上方。
鱼在哪里？
鱼儿在清澈的水里游动，可以看得很清楚。然而，沿着你看见鱼的方向去叉它，却叉不到。
因为我们看到的是鱼的虚像,真正的鱼在像的下方。
怎样才能又快又准地叉到鱼？
有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到。
在水中潜水员看到的海面上空的气球比气球的实际位置
水.
高。
空气
看到的气球在折射光线的反向延长线上，看到的是比实际气球高的虚像。
古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，而是光线经过不均匀大气时发生 而成的像，太阳的实际位置在图中 位置（选填甲或乙）
地球
地平线
甲
乙
看到的太阳在折射光线的反向长线上，看到的是比太阳实际位置高的虚像。
折射
乙
天上的彩虹
奇妙的折射现象
海市蜃楼
光经过不均匀的大气时发生折射，形成的虚像。
小 结
1. 定义：
光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。
2. 光的折射定律：
（1）折射光线，入射光线和法线在同一平面内。
（2）折射光线和入射光线分居与法线两侧。
（3）光从空气斜射入水或其他介质中时，折射光线向法线方向偏折，折射角小于入射角;
光从水中或其他介质斜射入空气中时，折射光线远离法线方向偏折，折射角大于入射角;
（4）折射角随 入射角的变化而变化；
（5）光从空气垂直射入水中或其他介质中时，传播方向不变。
3. 折射光路是可逆的。
巩固练习
1. 有经验的渔民在用鱼叉叉鱼时，不是把鱼叉对准他看到的鱼位置，而是对着稍_____于它所他看到的鱼的位置叉去。
2. 入射光线与两介质的交界面成300角，这时测的反射光线与折射光线的夹角是900，则反射角是_____ ，折射角是_____ 。
3. 人们在水中潜泳时，看到岸边的树木的高度比实际高度_____ 。
低
600
300
高
4. 在平静的湖水中看到“鱼儿在云中游”的景观，看到的鱼和云实际上（ ）
A. 云是虚象，鱼是实物 B. 云是虚象，鱼是实像
C. 云和鱼都是实像 D. 云和鱼都是虚像
D
5. 一个正方体的木块，正好有一半体积浸入水中我们从水上看木块（ ）
A. 水上水下部分相等 B. 水上部分比水下部分长
C. 水上部分比水下部分短 D. 是长方体
B
6.我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。
看到的水中部分应向上弯折
违背了光的折射规律
7.从水面上斜看水中的游鱼，看到的是鱼的 像，这是因为发生了光的 ，虚像的位置比实际位置 一些。
虚
折射
高
8.水中的鲨鱼看到空中的大雁比实际位置是 了一些。（填“升高”或“降低”）
高
谢 谢
