2021-2022学年人教版物理九年级进阶训练
第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 两灯泡串联在电源上，其中一个灯泡较亮些，下列说法正确的是（ ）
A．较亮的灯泡上的电流强度大 B．较暗的灯泡上的电流强度大
C．两灯上的电流一样大 D．无法判断，以上说法都可能对
2． 把L1和L2两灯串联后接到电源上，闭合开关后发现灯L1比灯L2亮，则（ ）
A.通过灯L1的电流大 B.通过灯L2的电流大
C.通过灯L1、L2的电流一样大 D.条件不足，无法判断两灯中电流的大小
3． 如图所示，在探究“并联电路的电流规律”时，闭合开关后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是（ ）
A．0.1 A
B．0.2 A
C．0.3 A
D．0.4 A
4． 在如图甲所示的电路中，闭合开关后，电流表A1、A2的指针位置均如图乙所示。下列判断正确的是（ ）
A.通过L1的电流为1.5A B.通过L1的电流为1.2A
C.通过L2的电流为1.2A D.通过L2的电流为0.3A

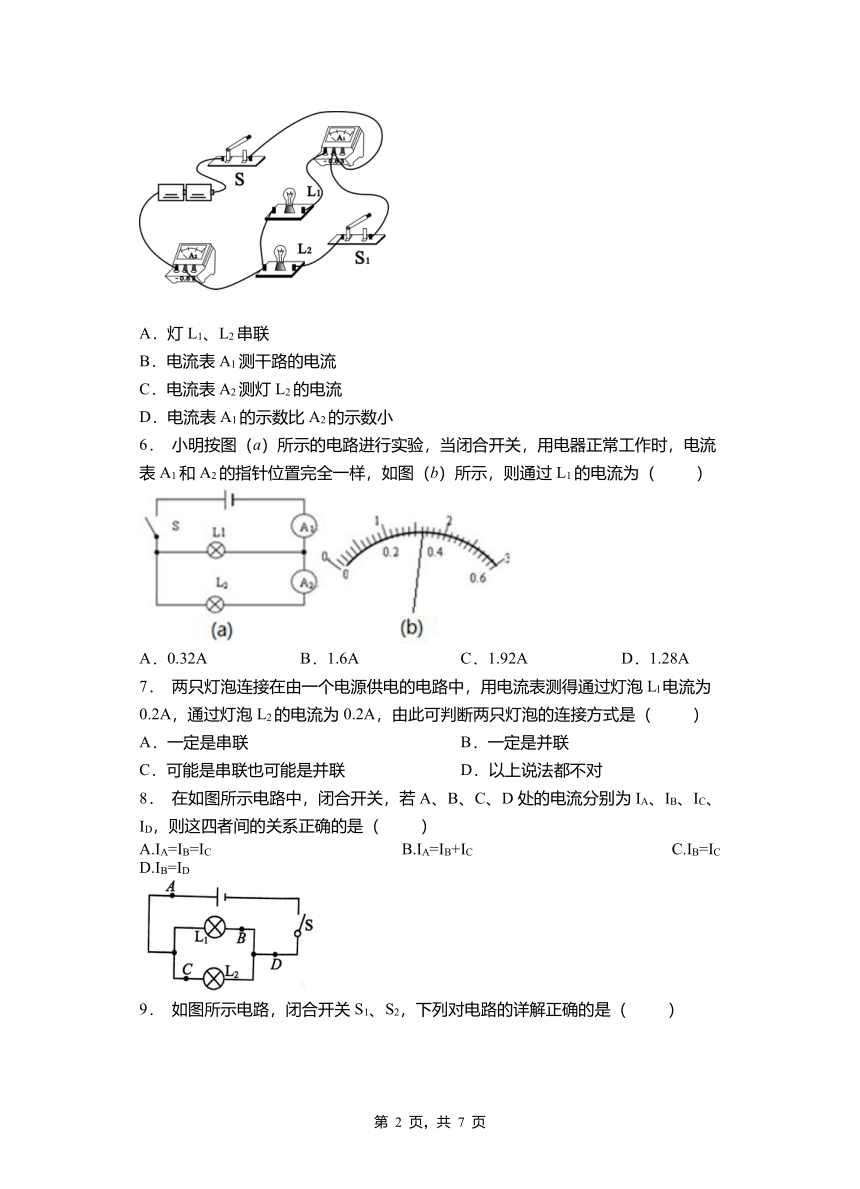

5． 如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联
B．电流表A1测干路的电流
C．电流表A2测灯L2的电流
D．电流表A1的示数比A2的示数小
6． 小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A
7． 两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
8． 在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID

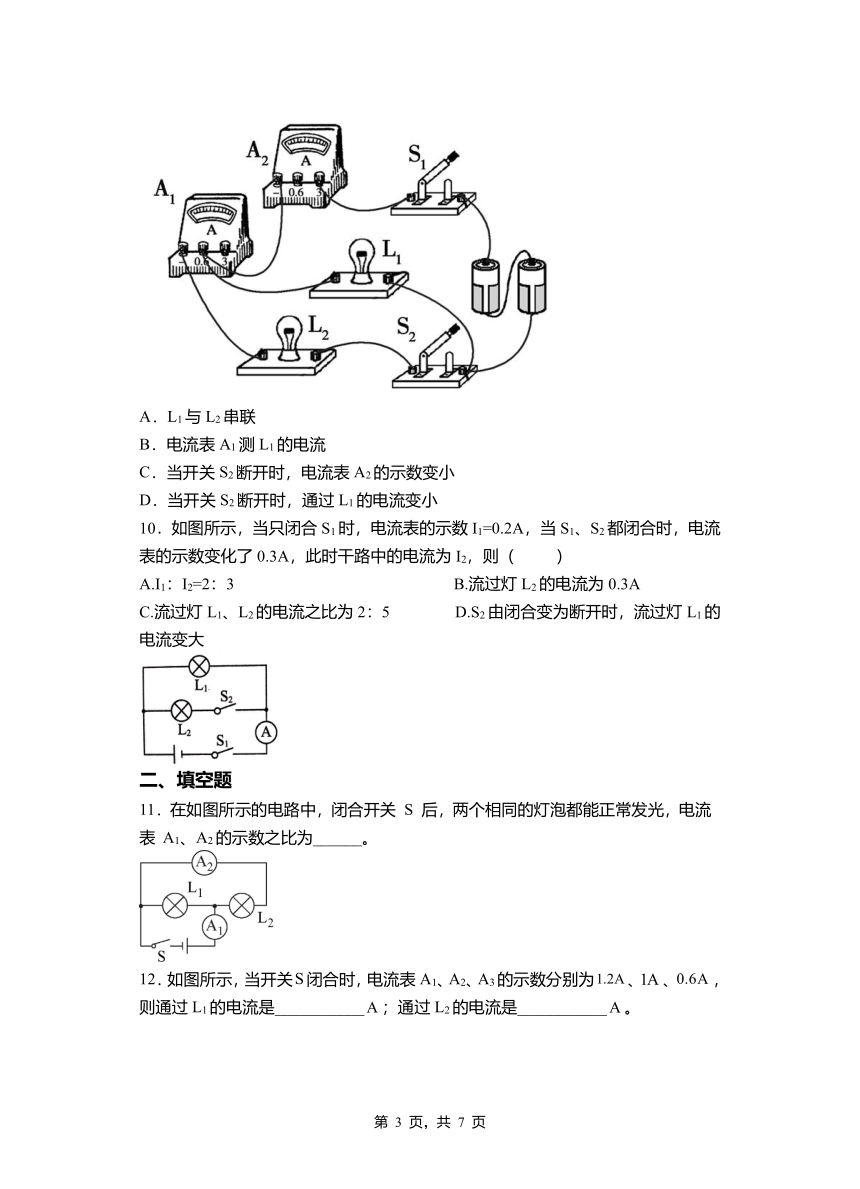

9． 如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
10．如图所示，当只闭合S1时，电流表的示数I1=0.2A，当S1、S2都闭合时，电流表的示数变化了0.3A，此时干路中的电流为I2，则（ ）
A.I1：I2=2：3 B.流过灯L2的电流为0.3A
C.流过灯L1、L2的电流之比为2：5 D.S2由闭合变为断开时，流过灯L1的电流变大
二、填空题
11．在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
12．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
13．如图所示，两只电流表接入电路的量程不同，闭合开关，指针指示的位置相同，则通过电流表A1的电流是______A，通过电灯L1的电流是______A。
14．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
15．如图所示，电流表A1的示数为1.6 A，电流表A2的示数为0.9 A，则通过L1的电流是 A，通过L2的电流是 A.
16．如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
17．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
18．小明根据如图所示的甲、乙两电路图探究”串联电路和并联电路的电流关系”时，闭合开关后，测得图甲中a处电流为0.2A，则b处电流为 ，c处电流为 ；测得图乙中a处电流为0.4A，b处电流为0.4A，则c处电流为 。
19．如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
20．如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
三、实验题
21．小明同学为了探究“并联电路中干路电流与各支路电流之间的关系”，设计了如图所示的电路。
（1）闭合开关S后，他发现电流表的指针向“0”刻度线的左边偏转，则故障的可能原因是：___________；
（2）排除故障后，小玲记下了三个电流表的示数，记录的数据如下表：
实验次数 A的示数 的示数 的示数
1
根据表中数据详解，可得出的结论是：___________；
（3）小明的实验不完整，请你指出不足之处：___________，应该怎样改进___________。
22．在“探究并联电路的电流特点”的实验中，小红同学选用两个规格相同的小灯泡组成了如图中图甲所示的并联电路，然后用一个电流表分别接在A、B、C三处去测量电流。
（1）右边的实物图测量的是左边电路图中的___________（填A、B或C）点的电流大小；
（2）下表是小红同学在实验中得到的实验数据，归纳出：___________。（符号表达式）
（3）请指出探究过程中存在的一个不妥之处：___________。
A点电流 B点电流 C点电流
0.16A 0.16A 0.32A
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C D D C B C B
二、填空题
11．
12．0.2 0.4
13．1.5 1.2
14．电路接触不良 串联电路各处电流相等
15．0.7 0.9
16．0.2 变小
17．0.18 0.14 0.47
18．0.2A 0.2A 0.8A
19．0.2 0.4
20．
三、实验题
21．电流表的正负接线柱接反了 并联电路中干路电流等于支路电流之和 实验次数太少，结论具有偶然性，不具普遍性 更换不同规格的灯泡多次实验
22．C 选用规格相同的灯泡（只做了一次实验，结论具有偶然性）
