第十五章 第4节 电流的测量 2021-2022学年人教版物理九年级（有答案）

2021-2022学年人教版物理九年级进阶训练
第十五章 第4节 电流的测量
一、单选题
1． 某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程
2． 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
3． 如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮

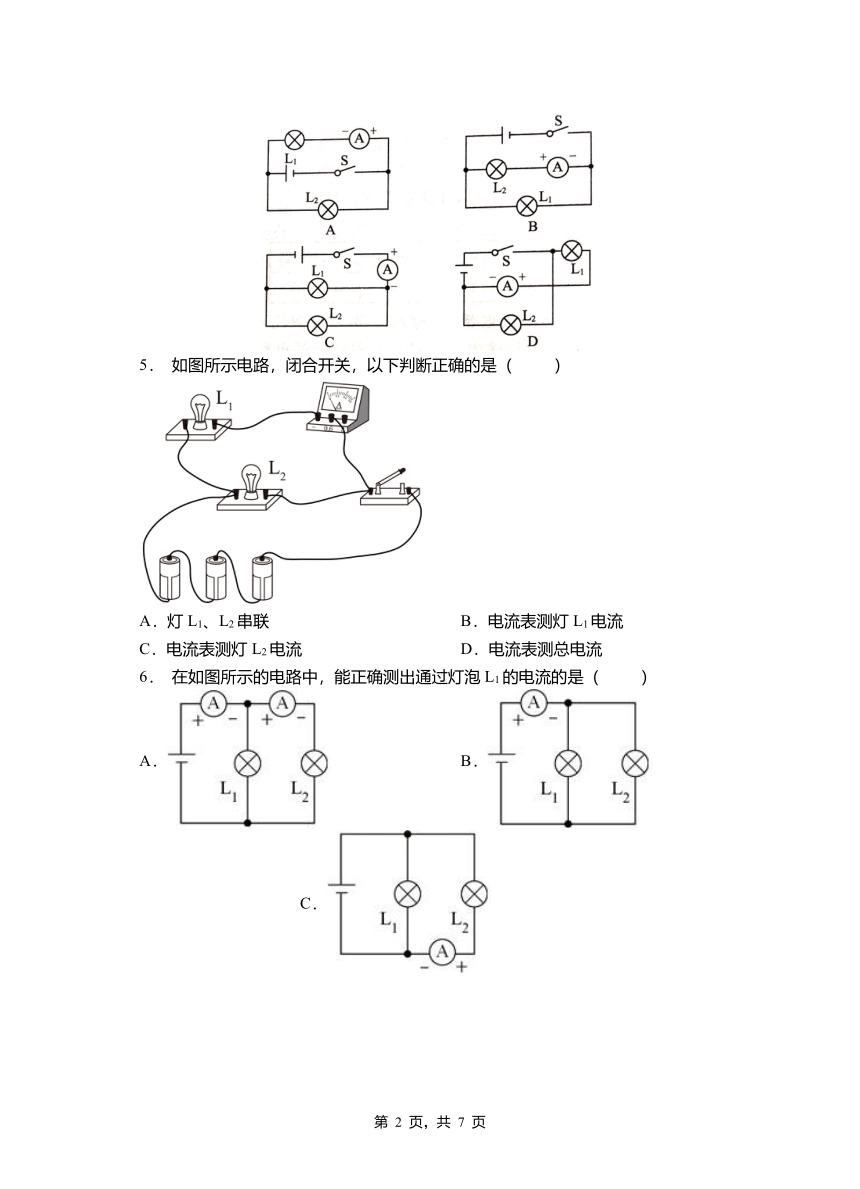

4． 如图所示为用电流表测量通过灯泡L1的电流的电路图，其中电路连接正确的是（ ）
5． 如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流
6． 在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B． C． D．
7． 实验用小灯泡正常工作时通过的电流约为（ ）
A．0.02 A B．0.2A C．20A D．200A
8． 如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A． B．
C． D．
9． 某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A
C．0.18 A D．无法确定
10．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
二、填空题
11．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
12．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
13．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
14．如图甲所示的电路，当开关S闭合后，电流表测量的是通过 (填“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，则电流表的示数为 A.
　　　　
甲　　　　　　　　乙
15．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
16．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
17．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
18．单位及换算：2μA=______A，0.5A=______mA。
19．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
20．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
21．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
22．如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
23．如图所示，实验室常用的学生电流表的三个接线柱分别用A、B、C表示，若使电流表测灯L2中的电流，线头M可接在 上；若使电流表测干路中的电流，线头M可接在 上。(均选填“A”“B”“C”)
24．通过彩色电视机的电流约为200 mA＝ A，通过液晶显示电子计算器的电流约为130 μA＝ A.
25．将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D D B A B C C C
二、填空题
11．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
12．串 L2 0.02 0.28
13．电流强弱I安培A
14．L2 0.28
15．a 0.32A
16．. 电流表量程选大了 电流表量程选小了
17．偏大
18．2×10-6A 0.5×103
19．电路电流 量程 串联 正 负
20．电流表； 0～0.6；0～3；0～0.6A；0.02A
21．串联电流表量程选择太小电流表的正负接线柱接反
22．1.3 0.24
23．A C
24．0.2 1.3×10－4
25．A 0～0.6
