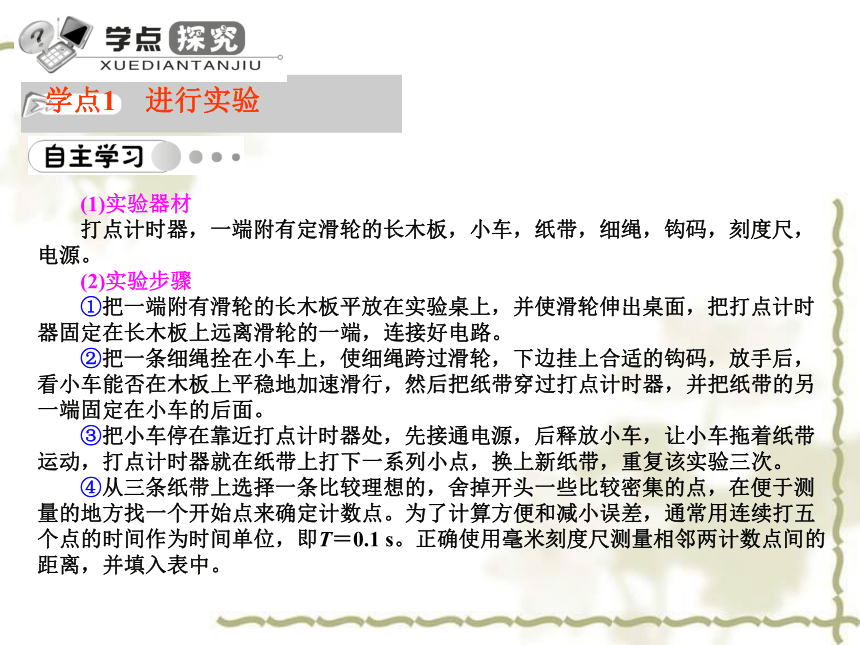

课件14张PPT。学案1 实验:探究小车速度随时间变化的规律第二章 匀变速直线运动的研究学点1 进行实验 (1)实验器材
打点计时器,一端附有定滑轮的长木板,小车,纸带,细绳,钩码,刻度尺,电源。
(2)实验步骤
①把一端附有滑轮的长木板平放在实验桌上,并使滑轮伸出桌面,把打点计时器固定在长木板上远离滑轮的一端,连接好电路。
②把一条细绳拴在小车上,使细绳跨过滑轮,下边挂上合适的钩码,放手后,看小车能否在木板上平稳地加速滑行,然后把纸带穿过打点计时器,并把纸带的另一端固定在小车的后面。
③把小车停在靠近打点计时器处,先接通电源,后释放小车,让小车拖着纸带运动,打点计时器就在纸带上打下一系列小点,换上新纸带,重复该实验三次。

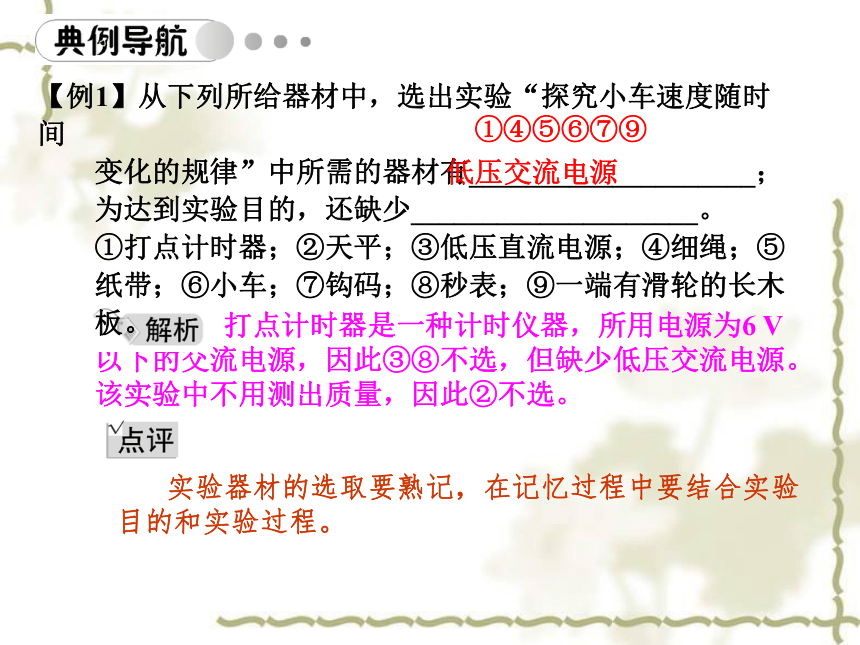

④从三条纸带上选择一条比较理想的,舍掉开头一些比较密集的点,在便于测量的地方找一个开始点来确定计数点。为了计算方便和减小误差,通常用连续打五个点的时间作为时间单位,即T=0.1 s。正确使用毫米刻度尺测量相邻两计数点间的距离,并填入表中。 打点计时器是一种计时仪器,所用电源为6 V以下的交流电源,因此③⑧不选,但缺少低压交流电源。该实验中不用测出质量,因此②不选。【例1】从下列所给器材中,选出实验“探究小车速度随时间
变化的规律”中所需的器材有____________________;
为达到实验目的,还缺少____________________。
①打点计时器;②天平;③低压直流电源;④细绳;⑤
纸带;⑥小车;⑦钩码;⑧秒表;⑨一端有滑轮的长木

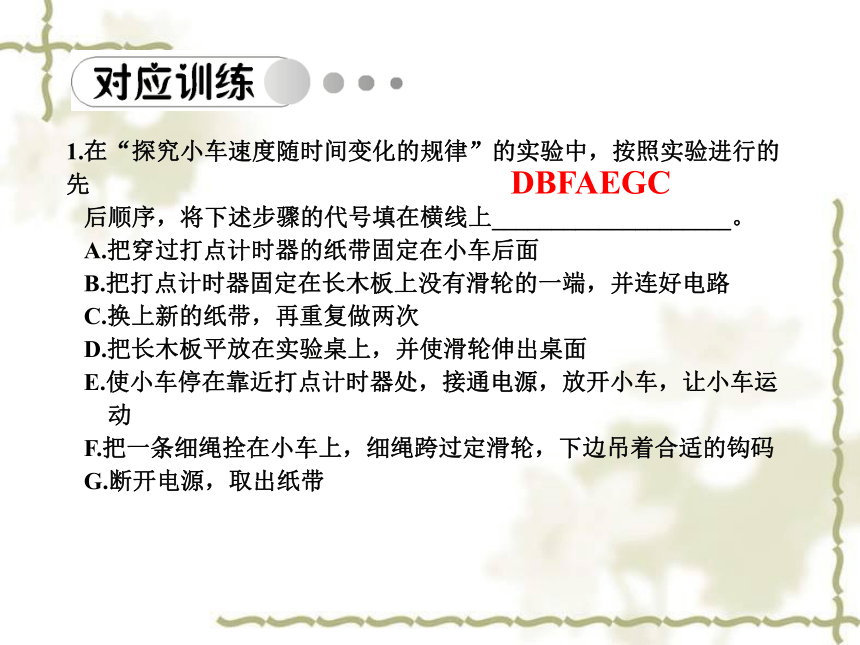

板。低压交流电源 实验器材的选取要熟记,在记忆过程中要结合实验目的和实验过程。①④⑤⑥⑦⑨1.在“探究小车速度随时间变化的规律”的实验中,按照实验进行的先
后顺序,将下述步骤的代号填在横线上____________________。
A.把穿过打点计时器的纸带固定在小车后面
B.把打点计时器固定在长木板上没有滑轮的一端,并连好电路
C.换上新的纸带,再重复做两次
D.把长木板平放在实验桌上,并使滑轮伸出桌面
E.使小车停在靠近打点计时器处,接通电源,放开小车,让小车运

F.把一条细绳拴在小车上,细绳跨过定滑轮,下边吊着合适的钩码

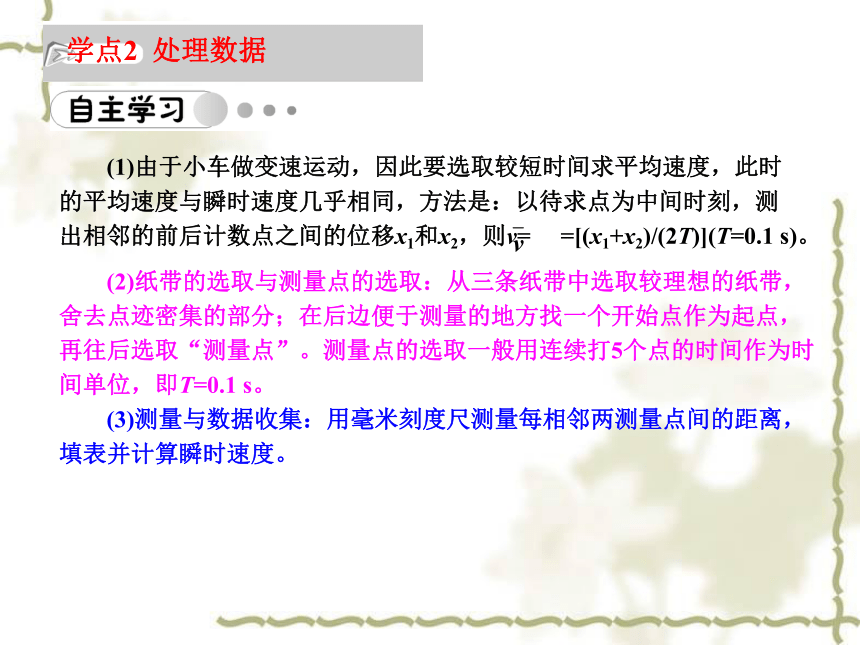

G.断开电源,取出纸带DBFAEGC学点2 处理数据 (1)由于小车做变速运动,因此要选取较短时间求平均速度,此时的平均速度与瞬时速度几乎相同,方法是:以待求点为中间时刻,测出相邻的前后计数点之间的位移x1和x2,则v= =[(x1+x2)/(2T)](T=0.1 s)。 (2)纸带的选取与测量点的选取:从三条纸带中选取较理想的纸带,舍去点迹密集的部分;在后边便于测量的地方找一个开始点作为起点,再往后选取“测量点”。测量点的选取一般用连续打5个点的时间作为时间单位,即T=0.1 s。
(3)测量与数据收集:用毫米刻度尺测量每相邻两测量点间的距离,填表并计算瞬时速度。【例2】在“探究小车速度随时间变化的
规律”的实验中,打点计时器使用的
交流电的频率为50 Hz,记录小车运
动的纸带如图2-1-1所示,在纸带上
选择0、1、2、3、4、5 共6个计数
点,相邻两计数点之间还有四个点
未画出,纸带旁并排放着带有最小
分度为毫米的刻度尺,零刻度线跟“0”计数点对齐,由图可以读出三
个计数点1、3、5跟0 点的距离填入下列表格中 图2-1-1(2)计算小车通过计数点“2”的瞬时速度公式为v2=___________(以d1、
d2及相邻计数点 间时间T来表示)代入得v2=_______m/s。(结果保留
两位有效数字)(1)填表: (1)用毫米刻度尺测量各计数点到计数点0的距离时,要注意读数的有效数字位数,当以毫米为单位时,读数保留到小数点后第一位,本题以厘米为单位,读数要保留到小数点后第2位。
(2)密切注意相邻计数点间的时间间隔T,在本题中,相邻两计数点间“还有四个点”,故T=5×0.02 s=0.1 s。 (1)用毫米刻度尺测量纸带上各计数点的距离时,尽量一次性测量完毕,注意到最小精确度为毫米,读数时要估读到毫米后一位,即d1=1.20 cm,d2=5.40 cm,d3=12.00 cm。
(2)计数点“2”的瞬时速度v2可用计数点“1”和“3”间的平均速度来代替。即v2=(d2-d1)/(2T),代入数据得v2=0.21 m/s。(1)1.20 5.40 12.00 (2)(d2-d1)/(2T) 0.212.如图2-1-2甲、乙所示,为同一打点计时器打出的两条纸
带,由纸带可知( )
A.在打下计数点“0”至“5”的过程中,纸带甲的平均速度
比乙的大
B.在打下计数点“0”至“5”的过程中,纸带甲的平均速度
比乙的小
C.纸带甲的加速度比乙的大
D.纸带甲的加速度比乙的小BD图2-1-2学点3 作出v-t图象 作出速度—时间图象:以速度v为纵轴,时间t为横轴,建立直角坐标系,根据表中数据描点,将这些点连成一条直线,连线时应使尽量多的点落在直线上,不在直线上的点要尽量对称分布在直线两侧。误差较大的点可舍去。由v-t图象的特点,分析小车的运动情况,如果图象是一条倾斜的直线,则表示小车做匀变速直线运动。图2-1-3图2-1-4(1)由纸带提供的数据求出打下C、E点时小车的速度,填入下表:【例3】在“探究小车速度随时间变化的规律”实
验中,打点计时器使用的交流电源的频率为
50 Hz,记录了小车运动的一段纸带如图2-1
-3所示,在纸带上选择A、B、C、D、E、F
六个计数点,相邻两个计数点之间还有四个
点未画出。(2)根据上表中的数据,在图2-1-4中作出小车
运动的v-t图线;
(3)根据作出的v-t图线可得小车运动的加速度
为__________m/s2。 (1)用一段时间的平均速度替代中间时刻的瞬时速度,则vC=BD/(2T)=(AD-AB)/(2T)=0.35 m/s;
vE=(AF-AD)/(2T)=0.55 m/s。
(2)画出的v-t图象应为一条倾斜直线,如图2-1-5所示。
(3)由图象的斜率可求得加速度a=Δx/Δt=1 m/s2。(1)0.35 0.55
(2)见解析图 (1)1图2-1-53.某同学在“探究小车速度随时间变化
的规律”的实验中,用打点计时器记
录被小车拖动的纸带的运动情况,
在纸带上确定出A、B、C、D、E、F、G共7个计数点,其相邻点间的
距离如图2-1-6所示,每两个相邻的计数点之间的时间间隔为0.1 s。
(1)试根据纸带上各个计数点间的距离,计算出打下B、
C、D、E、F五个点时小车的瞬时速度,并将各个
速度值填入下式(要求保留三位有效数字):
vB=________m/s;vC=_________m/s,
vD=________m/s,vE=_________m/s,
vF=________m/s。
(2)将B、C、D、E、F各个时刻的瞬时速度标在图2-1-7所
示的坐标纸上,并画出小车的瞬时速度随时间变化的关系图线。
(3)根据第(2)问中画出的v-t图线,求出小车运动的加速度为________m/s2。
(保留两位有效数字)图2-1-6图2-1-70.4000.4790.5600.6400.7210.801.小球做直线运动时频闪照片如图2-1-8所示,已知频闪周期
T=0.1 s,小球相邻位置间距(由照片中的刻度尺量得) 分别
为OA=6.51 cm,AB=5.59 cm,BC=4.70 cm,CD=3.80
cm,DE=2.89 cm,EF=2.00 cm。则小球在位置A时的速
度大小vA=_______ m/s,小球运动的加速度的大小
a=______ m/s2。0.9图2-1-80.6052.在“探究小车速度随时间变化的规律”的实验中,如图2-1-9给出从0点
开始,每5个点取一个计数点的纸带,其中0、1、2、3、4、5、6都为
计数点。测得x1=1.40 cm,
x2=1.90 cm,x3=2.38 cm,
x4=2.88 cm, x5=3.39 cm,
x6=3.87 cm。那么
(1)在计时器打出点1、2、3、4、5时,小车的速度分别为:
v1=___cm/s,v2=____cm/s,v3=___cm/s,v4=____cm/s,v5=____cm/s。
(2)在平面直角坐标系中作出v-t图象。
(3)分析小车运动速度随时间变化的规律。(1)16.50 21.40 26.30 31.35 36.30
(2)见解析中图
(3)v-t图线是一条倾斜的直线,说明速度
随时间均匀增加,它们成线性关系。图2-1-9
