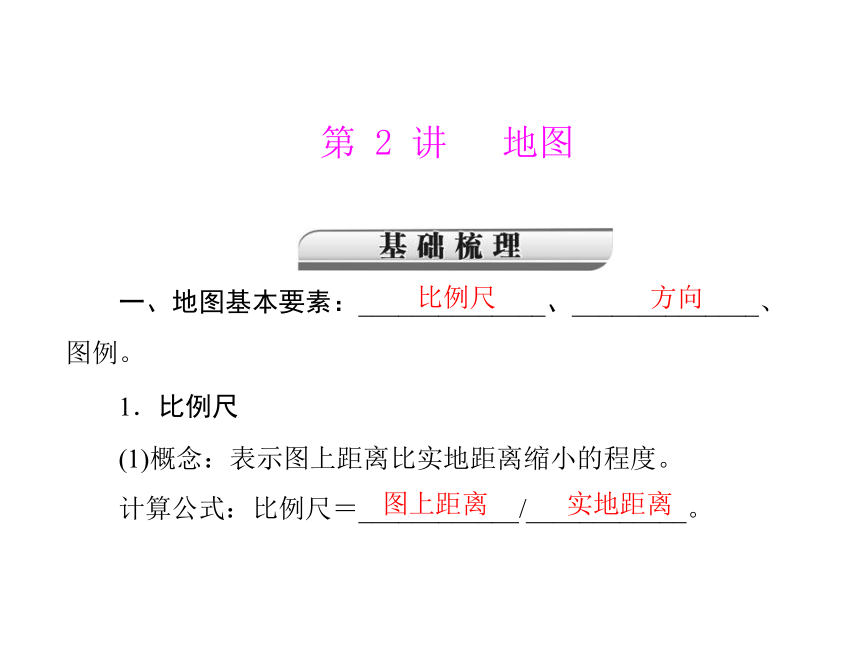

课件23张PPT。 第 2 讲 地图
一、地图基本要素：______________、______________、图例。比例尺方向1．比例尺图上距离实地距离(1)概念：表示图上距离比实地距离缩小的程度。

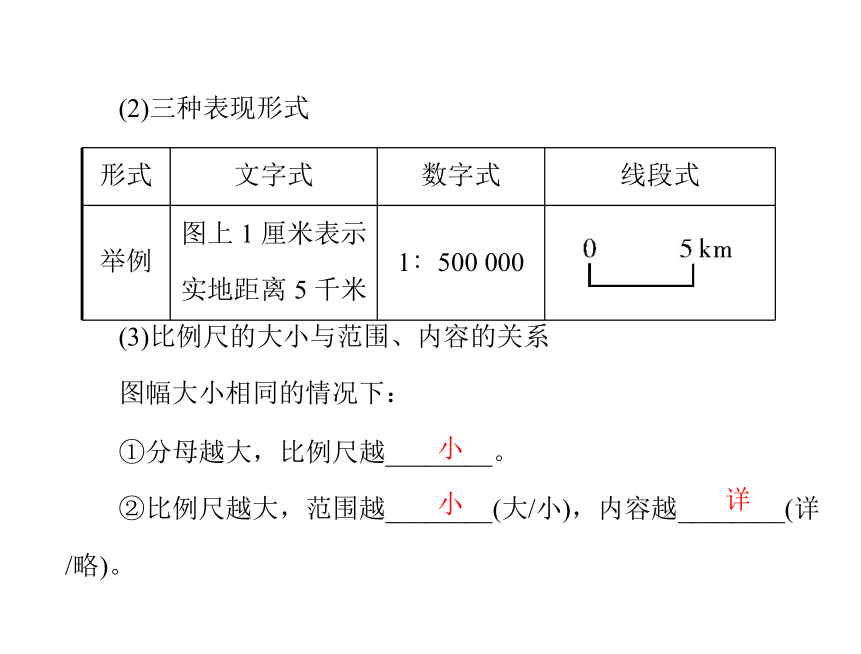

计算公式：比例尺＝____________/____________。(2)三种表现形式
(3)比例尺的大小与范围、内容的关系图幅大小相同的情况下：详 ①分母越大，比例尺越________。
②比例尺越大，范围越________(大/小)，内容越________(详

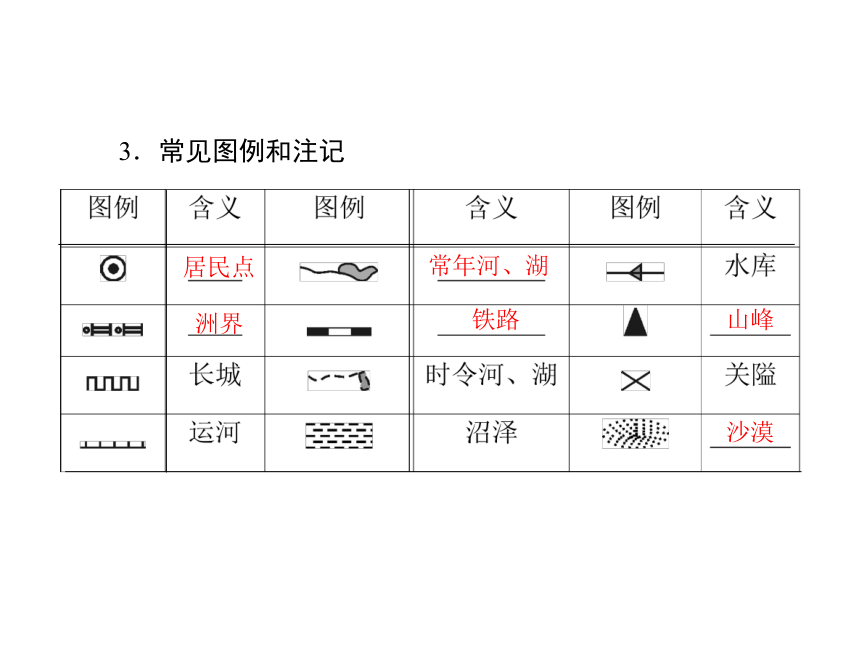

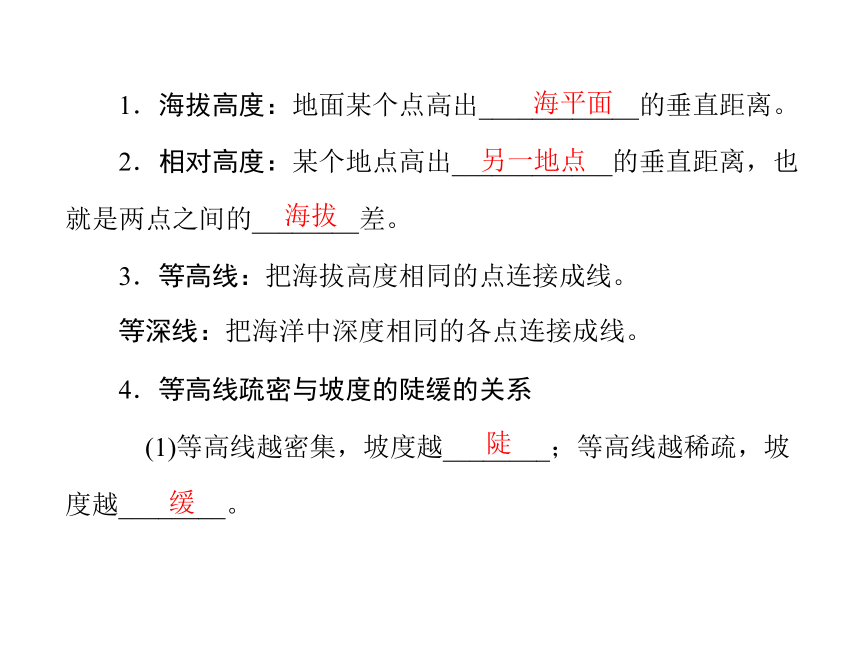

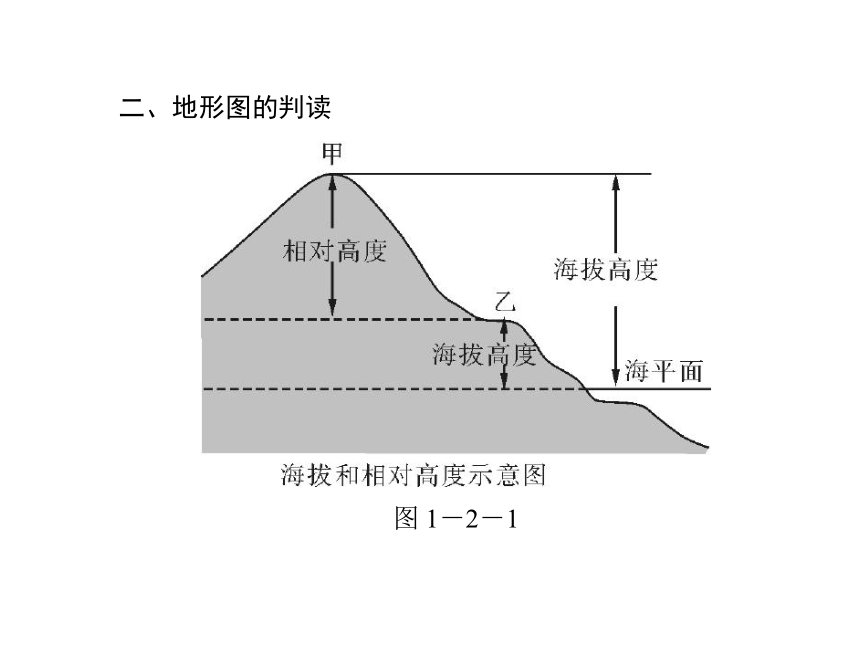

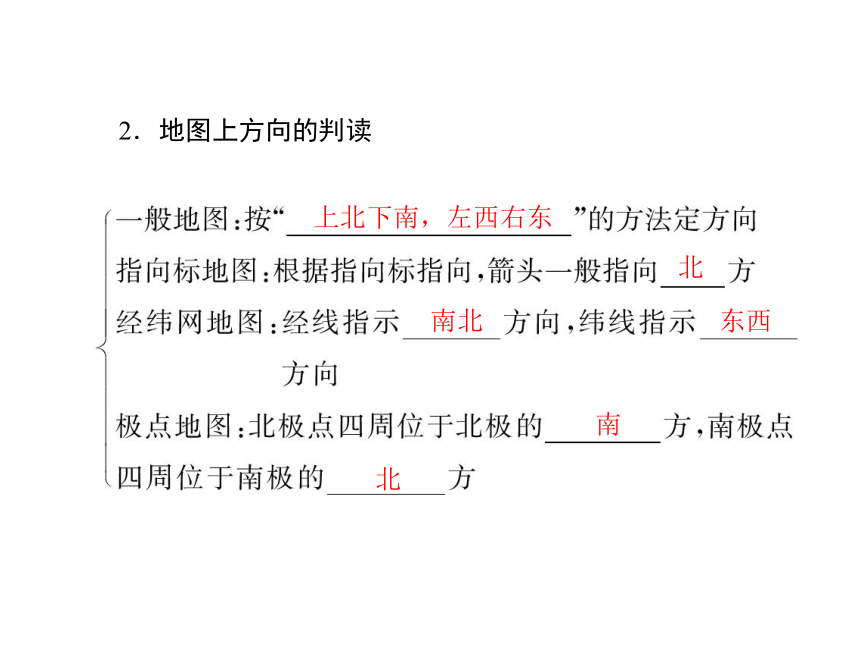

/略)。小小2．地图上方向的判读上北下南，左西右东北东西南北南北3．常见图例和注记居民点常年河、湖洲界铁路山峰沙漠二、地形图的判读图 1－2－11．海拔高度：地面某个点高出____________的垂直距离。
2．相对高度：某个地点高出____________的垂直距离，也就是两点之间的________差。海平面另一地点海拔3．等高线：把海拔高度相同的点连接成线。
等深线：把海洋中深度相同的各点连接成线。
4．等高线疏密与坡度的陡缓的关系

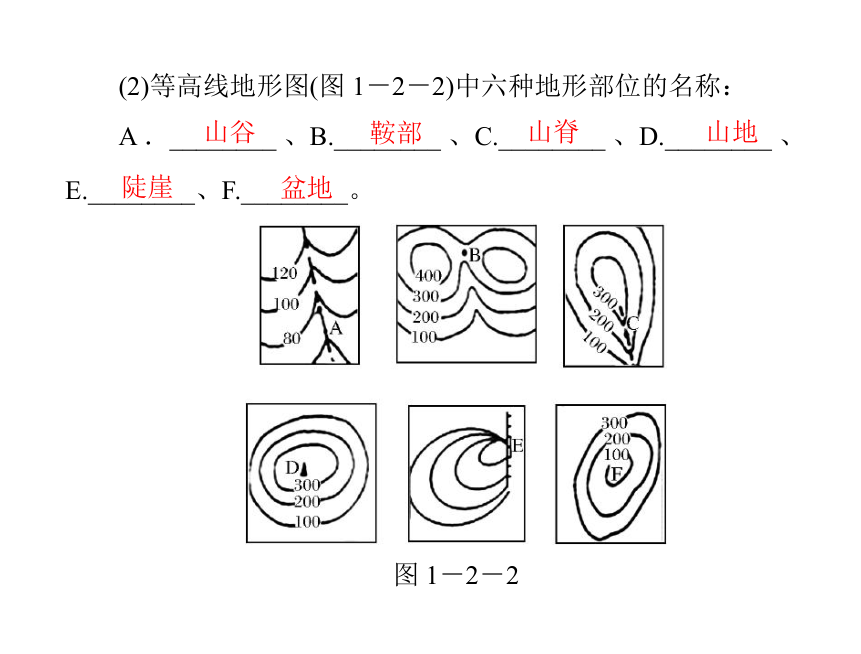

(1)等高线越密集，坡度越________；等高线越稀疏，坡度越________。陡缓(2)等高线地形图(图 1－2－2)中六种地形部位的名称：

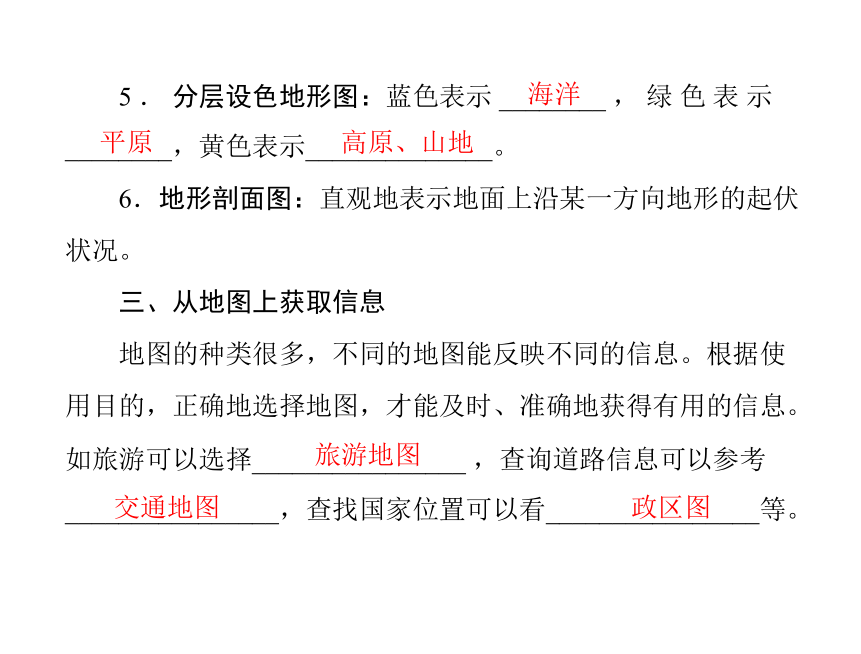

A ．________ 、B.________ 、C.________ 、D.________ 、E.________、F.________。图 1－2－2山谷鞍部山脊山地盆地陡崖 5 ． 分层设色地形图：蓝色表示 ________ ， 绿 色 表 示
________，黄色表示______________。
6．地形剖面图：直观地表示地面上沿某一方向地形的起伏状况。海洋平原高原、山地 三、从地图上获取信息
地图的种类很多，不同的地图能反映不同的信息。根据使
用目的，正确地选择地图，才能及时、准确地获得有用的信息。
如旅游可以选择________________ ，查询道路信息可以参考

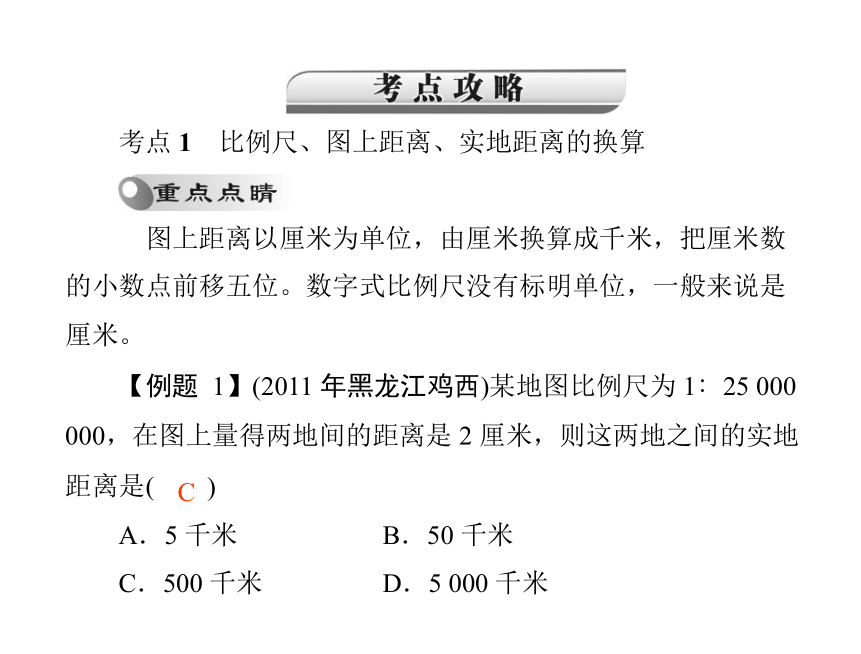

________________，查找国家位置可以看________________等。旅游地图交通地图政区图考点 1比例尺、图上距离、实地距离的换算 图上距离以厘米为单位，由厘米换算成千米，把厘米数
的小数点前移五位。数字式比例尺没有标明单位，一般来说是
厘米。
【例题 1】(2011 年黑龙江鸡西)某地图比例尺为 1∶25 000
000，在图上量得两地间的距离是 2 厘米，则这两地之间的实地距离是()A．5 千米
C．500 千米B．50 千米
D．5 000 千米C 【方法点拨】注意数字式比例尺 1∶25 000 000 的含义：图
上 1 厘米代表实地距离 25 000 000 厘米。单位之间的换算：厘
米换算为千米要去掉 5 个 0。考点 2比例尺大小与内容、范围的关系 比例尺是个分数，分母越大，比例尺越小；分母越小，
比例尺越大。
比例尺越大，所含范围越小，反映的内容越详细；比例尺
越小，所含范围越大，反映的内容越粗略。【例题 2】(2011 年湖南湘潭)图 1－2－3 为四幅区域示意图，按比例尺从小到大顺序排列的是()图 1－2－3A．①③②④
C．①②③④B．④③②①
D．④②①③ 【方法点拨】同等图幅下比例尺大小与所含范围的关系：
比例尺越大，所含范围越小；比例尺越小，所含范围越大。D【例题 3】(2011 年广西百色)下列四个比例尺中，最大的是() A．图上 1 厘米等于实地距离 5 千米
B.
C．百万分之一
D．1/100 000
【方法点拨】将比例尺统一用数字式表示，再统一单位为
厘米进行大小对比。D考点 3地图上方向的判断)【例题 4】图 1－2－4 中 A 点位于 B 点的(
图 1－2－4A．东南方向
C．东北方向B．西北方向
D．正北方向【方法点拨】经线指示南北方向，纬线指示东西方向。B)【例题 5】图 1－2－5 中，B 点位于 C 点的(
图 1－2－5A．东南方向
C．正南方向B．西南方向
D．正北方向 【方法点拨】极点俯视图中，根据自转方向判断南北半球。
越靠近南极点，位置越靠南。D 【例题 6】(2011 年湖南邵阳)小明今天去高级中学参加升学
考试，其行进路线如图 1－2－6 所示。请说明其行进路线方向的变化()图 1－2－6A．东北→正东→正北
B．正北→东北→西北
C．正北→正东→西北
D．东北→正东→西北【方法点拨】在有指向标的地图中，根据指向标判别方向。将指向标平移，注意行进路线中方向的变化。【答案】B【例题 7】读图 1－2－7，回答下列问题。图 1－2－7(1)图中村庄 A 大致在村庄 B 的________方向。
(2)图中河流的流向大致是________________。 【方法点拨】在有指向标的地图中，判断两个物体的相对位置，
可将参照物(B 村庄)作为坐标中心，平移指向标，再进行位置判断。东北西北向东南考点 4海拔和相对高度的计算【例题 8】读图 1－2－8，回答(1)～(2)题。
图 1－2－8(1)若图示地区表示山脉，山峰 B 处的海拔高度可能是()A．2 000 米
C．4 000 米B．3 000 米
D．2 600 米D 【方法点拨】首先判断等高距(相邻两条等高线的高度差)，
根据等高距(h)判断与所求点(B 点)最近的等高线的高度(H1)。所
求点(B 点)的高度(H)则为：H1＜H＜H1＋h。【方法点拨】海拔每升高 100 米，气温约下降 0.6℃。C考点 5等高线地形图的判读 地形的识别
1．山谷和山脊：流水法
据“水往低处流”的常识，在等高线图上，等高线弯曲变
形处，水由海拔高处流向低处。如图 1－2－9①中 CD 处，为山
脊。图②中 CD 处为山谷。
图 1－2－92．山峰和盆地如图 1－2－10，甲处为山顶：等高线闭合，中心数值高，四周数值低。乙处为盆地：等高线闭合，中心数值低，四周数值高。图 1－2－10【例题 9】读等高线地形图(图 1－2－11), 回答下列问题。图 1－2－11(1) 图 中 字 母 所 表 示 的 地 形 部 位 分 别 是 ： A.________ 、B.________、C.________、 E．________。(2)图中 AD 和 BD 线所在地， 坡度比较陡的是________。
(3) 图中周庄在李庄的 ________ 方； 小河的大体流向是____________。(4)根据地形图，请你说说 F 处宜发展以________为主的农业，B 处发展________业为主。山顶山脊鞍部陡崖AD东北自南向北种植林
