电路初探复习

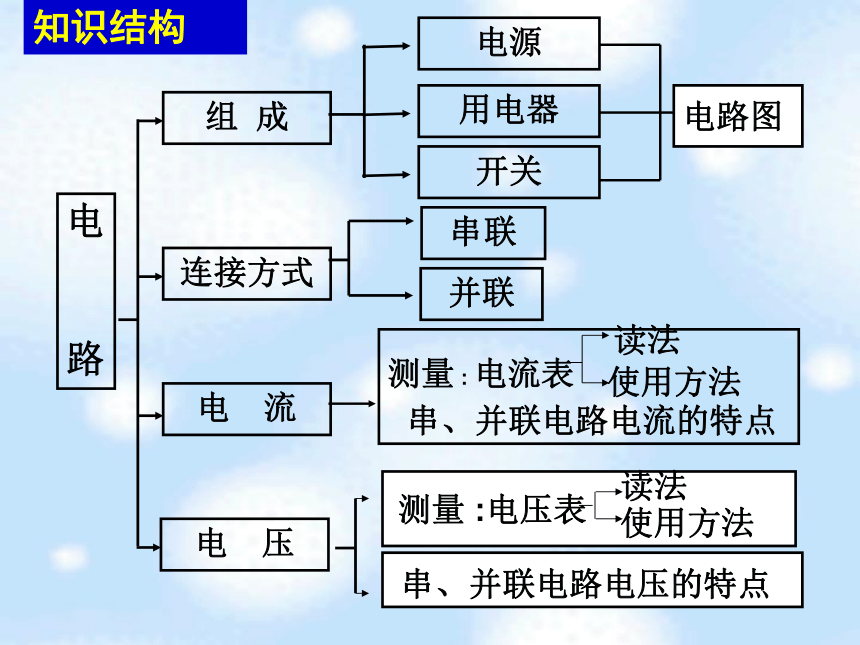

课件27张PPT。电路初探复习知识结构电

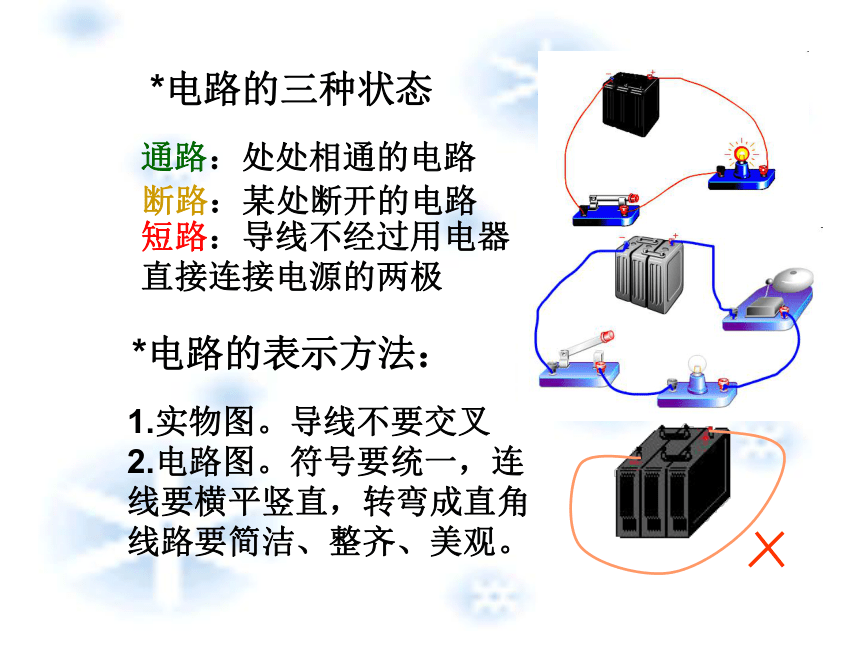

路串联并联测量 :电压表读法使用方法 串、并联电路电压的特点电路图 *电路的三种状态通路：处处相通的电路 断路：某处断开的电路

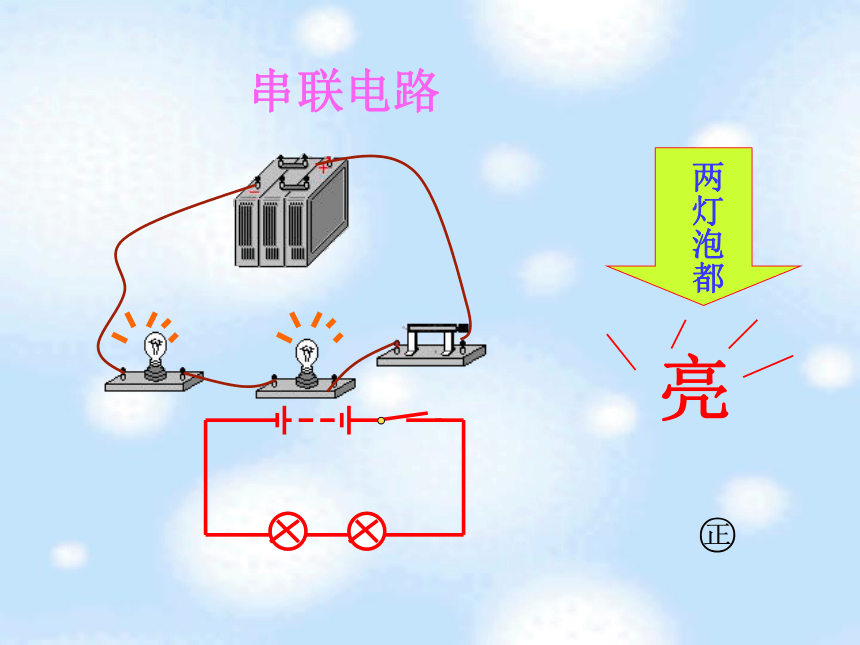

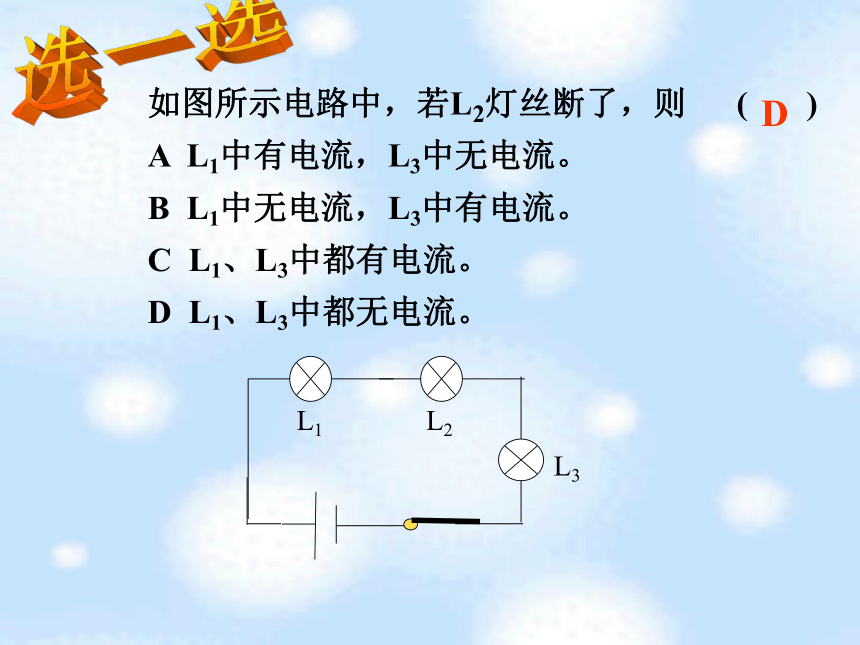

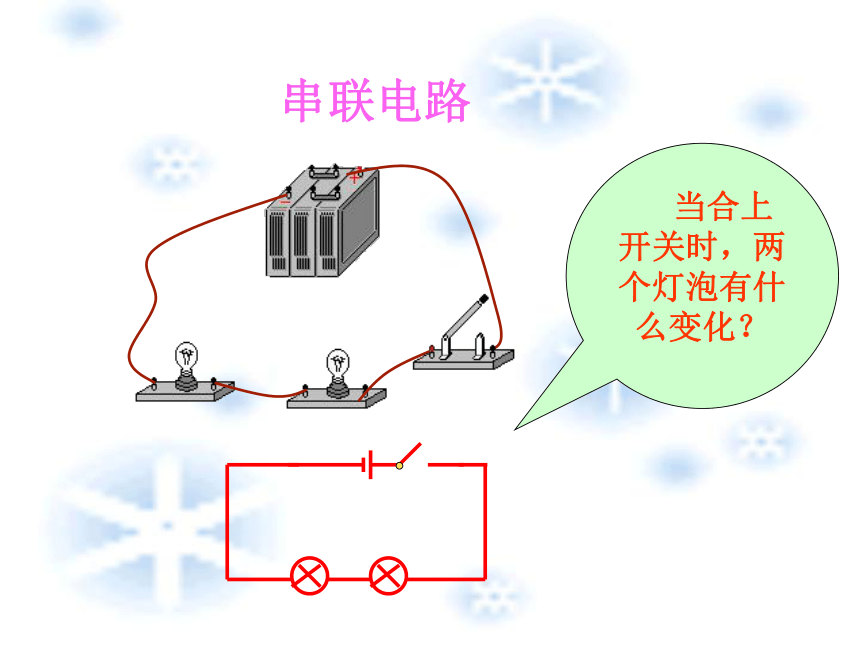

当合上开关时，两个灯泡有什么变化？串联电路㊣选一选如图所示电路中，若L2灯丝断了，则 ( )
A L1中有电流，L3中无电流。
B L1中无电流，L3中有电流。
C L1、L3中都有电流。

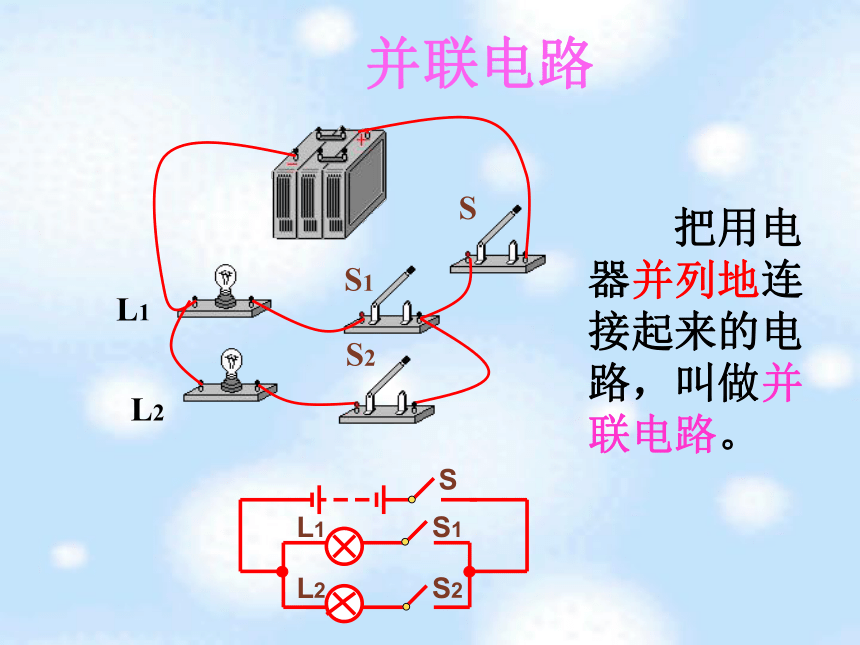

D L1、L3中都无电流。D并联电路 把用电器并列地连接起来的电路，叫做并联电路。SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮并联电路SS1S2L1L2
当断开开关
S1，合上开关S、S2时，灯泡L1、L2的有何变化？
并联电路灯
泡
L1
不
亮灯
泡
L2

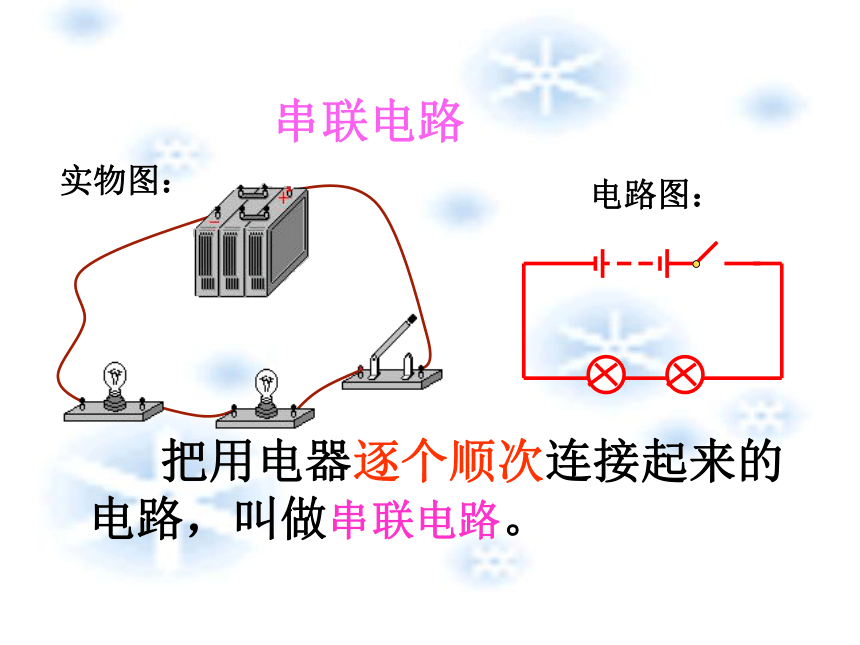

亮并联电路㊣串、并联电路特点：串联电路中，电流的路径只有一条,任何一处开路,整个电路中的用电器都不能工作;开关接任何地方都能控制整个电路通和断。
并联电路中，电流的路径有多条（至少两条），每个支路中的用电器都独立工作，互不影响；支路开关只控制该支路用电器，干路开关控制整个电路。
1. 指出下列图中的错误或不足。想一想?乙丙L2L1L2L1L1L2SS甲：电路为短路，电路虽有用电器， 但没有接入电路。L2解析乙：电路中L2没有接入电路中。丙：电路虽然连接对了，但由于导线交叉易造成混乱。SSS
●三个接线柱，两个量程
●读法
①先看接线柱，确定所选择的量程。
②根据量程，认清该量程的分度值。
③最后根据指针的位置读数。
0~0.6A量程，一大格0.2A，分度值0.02A
0 ~ 3 A量程，一大格 1 A，分度值 0.1 A
●使用方法
1.调零 2.串联、正入负出
3.不允许把电流表直接接到电源的两极
4.被测电流的大小不能超过电流表的量程
电流的测量——电流表●三个接线柱，两个量程
●读法
0~ 3V 量程，一大格1V，分度值0.1V
0~15V量程，一大格5V，分度值0.5V
●使用方法
1.调零
2.并联、正入负出
3.可以把电压表直接接到电源的两极（测电源电压）
4.被测电压的大小不能
超过电压表的量程

电压的测量——电压表I = I1 =I2 =……I =I1+I2+……U =U1+U2+……U =U1=U2=……四、 串、并联电路的电流和电压特点II1I2L1L2L1L2仪
表电
流
表电
压
表元
件
符
号使用规则接
法接线
方法量程的
选择能否直
接连到
电源两
极上学生用表量
程最小
刻度读
数VA串
联并
联电流
从“+”
进从
“-”出电流
从“+”
进从
“-”出电流不能
超过表的
量程，先
要试触电压不能
超过表的
量程，先
要试触不能能0~0.6 A 0.02A0~3A 0.1A0~3V 0.1V0~15V 0.5V先看
量程
再读先看
量程
再读小结：电流表和电压表的异同:例1（1）要使L1L2组成串联电路，应闭合开关____，断开开关______；
（2）要使L1L2组成并联电路，应闭合开关_______，断开开关_______；
（3）同时闭合开关____________是不允许的，因为电路会发生_______故障。S2S1，S3S1，S3S2S2 , S3短路例2、如图所示的电路中，a、b是两只电表，若两灯都能正常工作，则（ ）A、a是电流表，b是电压表； B、a是电压表，b是电流表； C、a、b都是电流表； D、a、b都是电压表。A例3、如图所示的电路中，已知电池组有3个铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____ V，灯L1两端的电压是_____V . 62按照图甲所示电路，将乙中各元件连接起来连一连甲按照图甲所示电路，将图乙中各元件连接起来连一连甲 将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。连一连L2v2L1v1SV1V2L1L2科学无处不在
　　
美妙无处不在
