13.2 让电灯发光

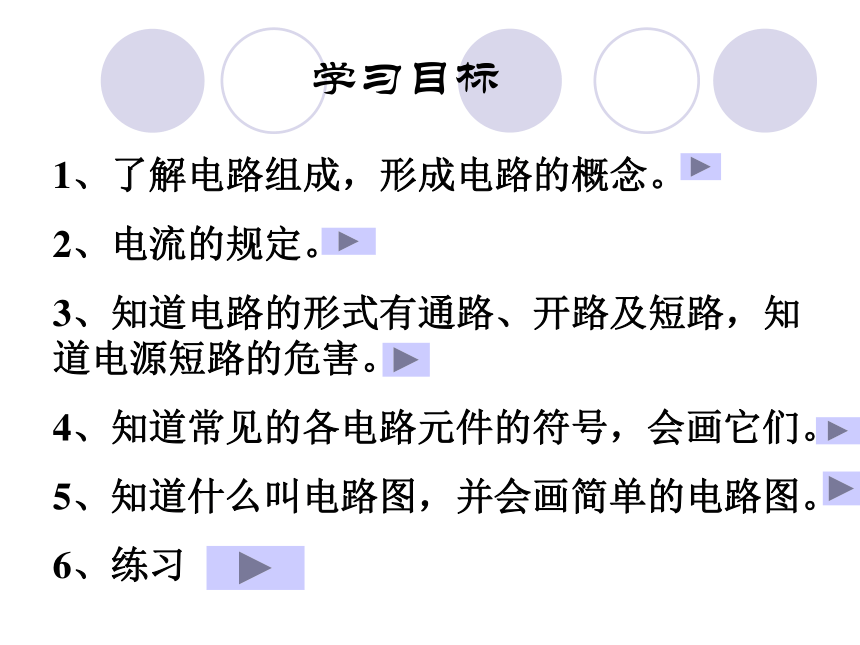

课件34张PPT。让电灯发光学习目标1、了解电路组成，形成电路的概念。
2、电流的规定。
3、知道电路的形式有通路、开路及短路，知道电源短路的危害。
4、知道常见的各电路元件的符号，会画它们。
5、知道什么叫电路图，并会画简单的电路图。

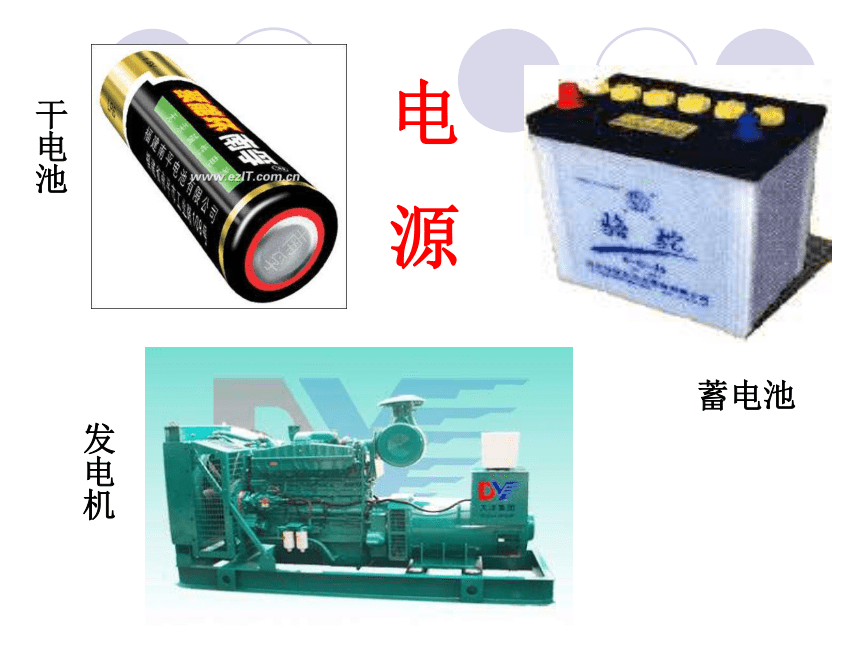

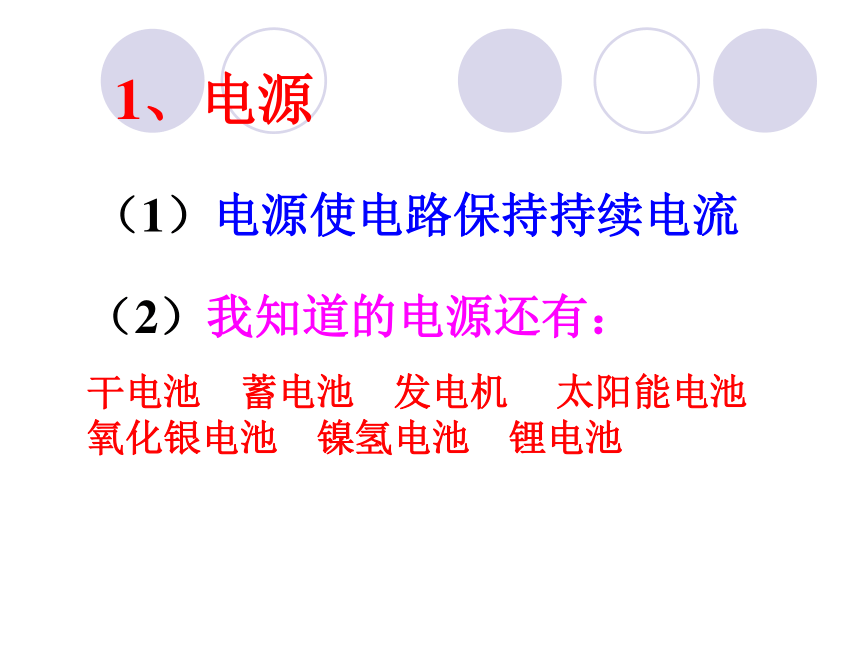

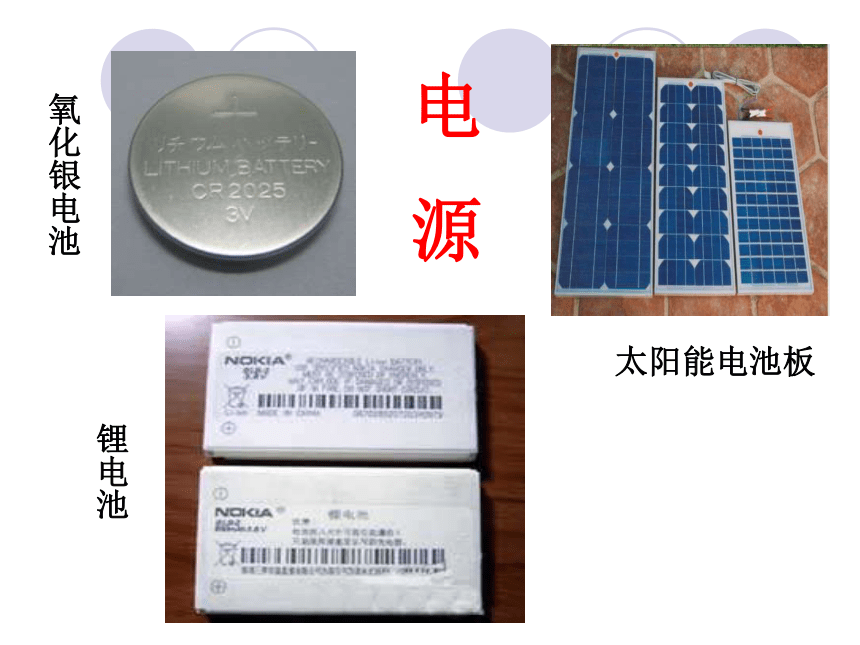

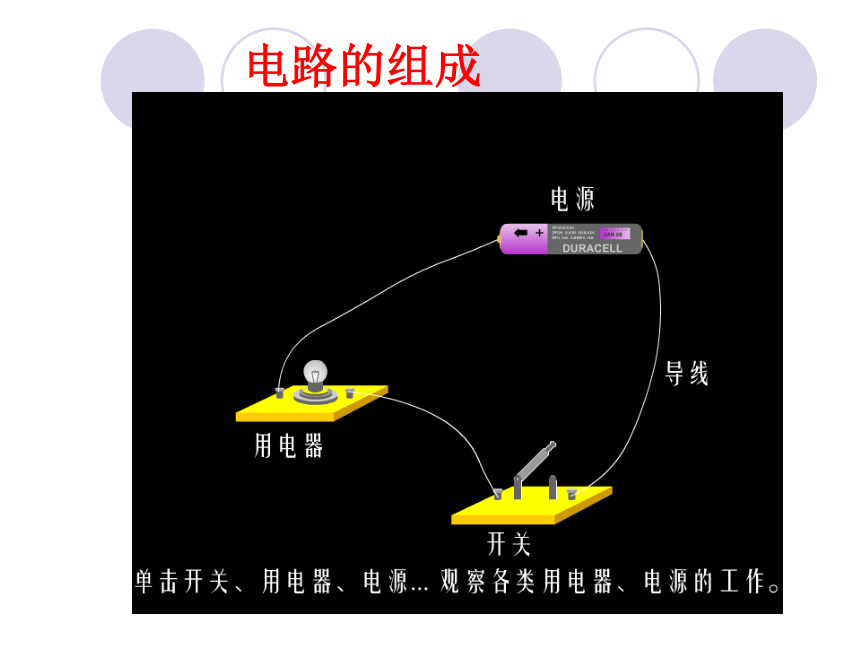

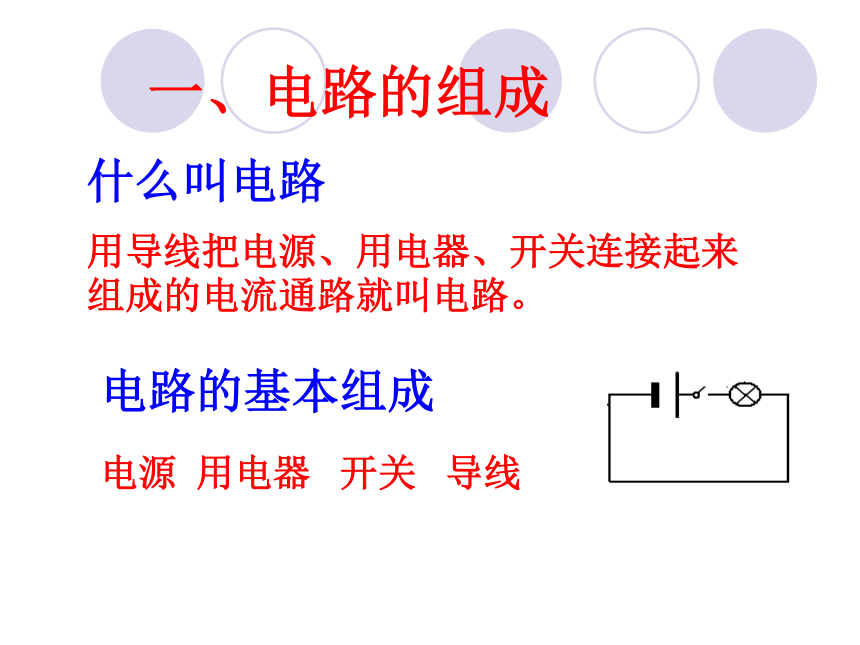

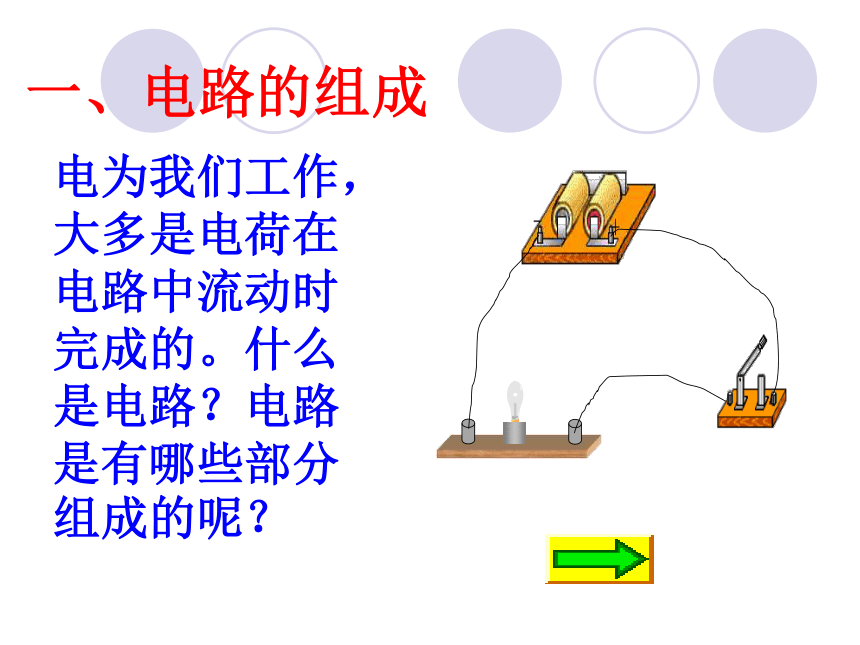

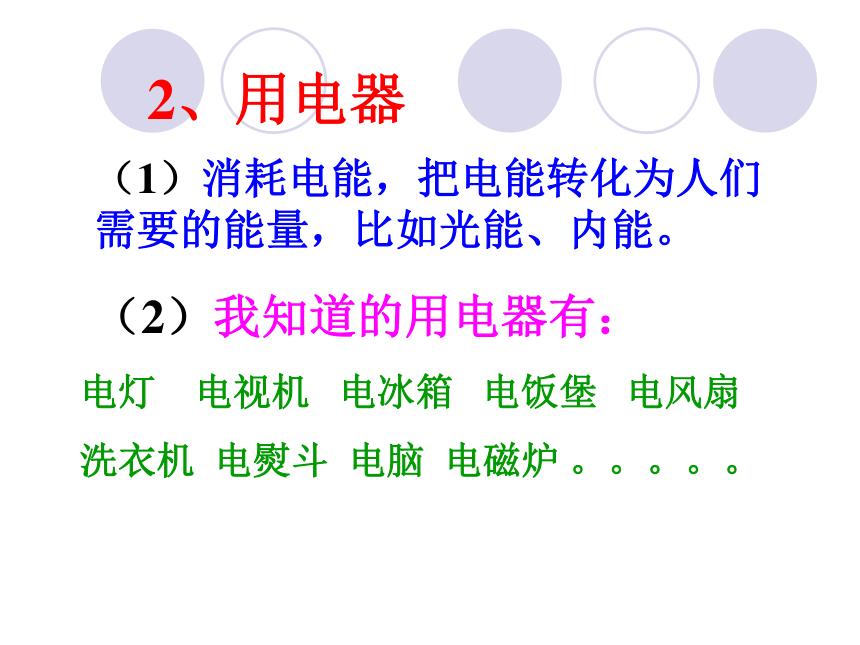

6、练习一、电路的组成电为我们工作，大多是电荷在电路中流动时完成的。什么是电路？电路是有哪些部分组成的呢？电路的组成一、电路的组成什么叫电路用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。电路的基本组成电源 用电器 开关 导线1、电源（1）电源使电路保持持续电流（2）我知道的电源还有：干电池 蓄电池 发电机 太阳能电池 氧化银电池 镍氢电池 锂电池电 源蓄电池发电机干电池电 源太阳能电池板氧化银电池锂电池2、用电器（1）消耗电能，把电能转化为人们需要的能量，比如光能、内能。（2）我知道的用电器有：电灯 电视机 电冰箱 电饭堡 电风扇

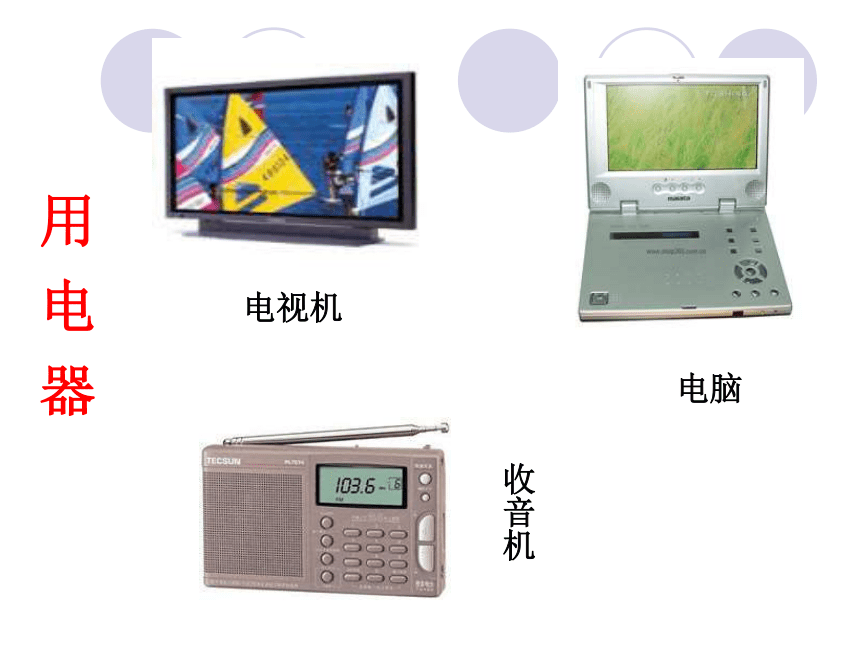

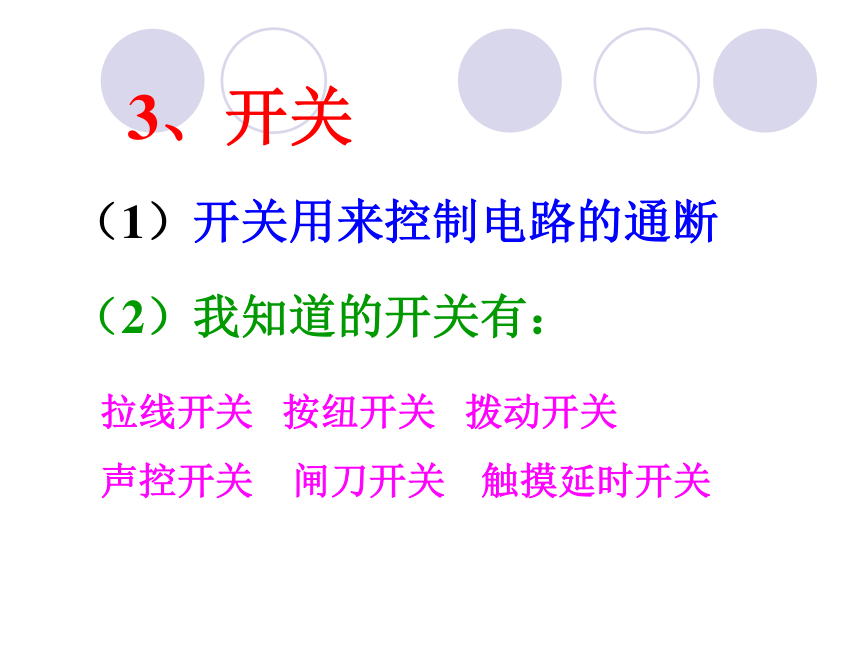

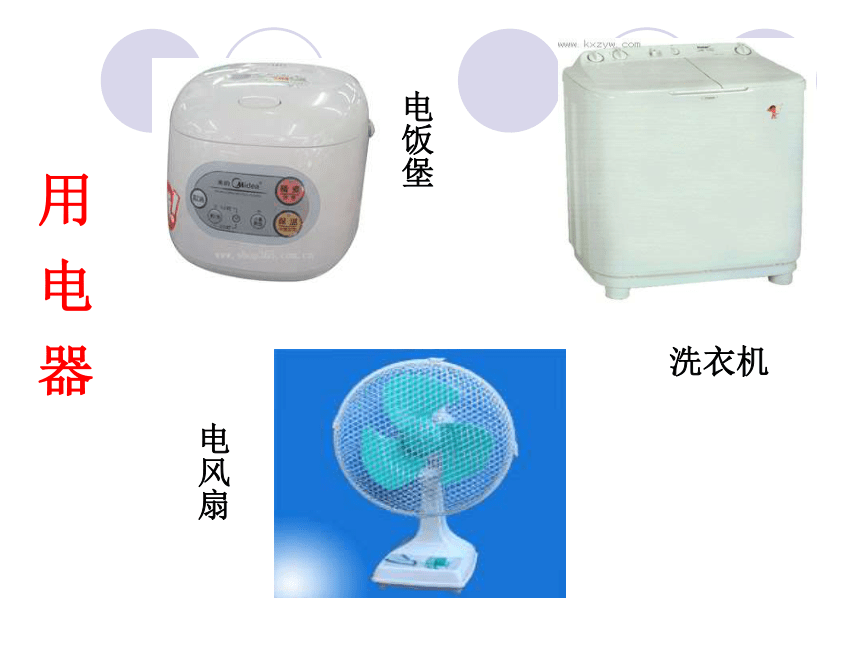

洗衣机 电熨斗 电脑 电磁炉 。。。。。用 电 器电饭堡电风扇洗衣机用 电 器电视机电脑收音机3、开关（1）开关用来控制电路的通断（2）我知道的开关有：拉线开关 按纽开关 拨动开关
声控开关 闸刀开关 触摸延时开关 触摸开关双动作压力开关薄膜开关遥控开关开 关4、导线（1）导线把用电器连接起来，是电流通过的路径（2）我知道的导线有：铜芯导线 铝芯导线电流方向加油站1、电流的形成电荷的定向移动形成电流2、电流的方向：（1）物理学上规定，正电荷定向移动的方向为电流的方向（2）电源接入电路时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极通路二、电路的三种状态（1）通路
处处连通的电路开 路二、电路的三种状态（2）
开路
在某处断开的电路短路(1)短 路 2二、电路的三种状态（3）
短路不经过用电器而直接跟电源两极连接的电路短路的危害短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不能工作，重则会引起火灾三、电路图1、什么是电路图用规定的符号画出表示电路连接情况的图就是电路图2、常用的电路元件符号2、常用的电路元件符号电池(电源)电灯开关电动机插座插头交叉不相连接的导线交叉相连接的导线T形连接的导线----------------------------------------------------------------------------------------------------------------------------------------------------------------怎样画电路图1、元件位置安排要适当，分布要均匀；这样好看吗？怎样画电路图2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样行吗？怎样画电路图3、元件不要画在拐角处。这样正确吗？怎样画电路图4、按顺序从正极依次画到负极，或从负极依次画到正极。学到什么1、电路组成，电路的概念。
2、电流的规定。
3、电路的形式有通路、开路及短路，电源短路的危害。
4、常见的各电路元件的符号。
5、什么叫电路图，会画简单的电路图。
怎样画电路图画出电路图下面电路图正确的是（ ）CDBAC1、把_________、___________、__________用__________连
接起来组成的电流的路径，叫做电路。其中提供电能的
是_________，输送电能的是_________，消耗电能的是________
___，控制电路中电流有无的是__________。2.电路中有持续电流的条件是（ ）。
A．电路中必须有电源
B．电路是闭合的
C.电路中有电源，且有用电器
D．电路中有电源，且电路闭合3.在避雷针的尖端不断向空中释放电子的过程中，避雷针中的电流方向是（ ）。
A．从地面流向尖端 B.没有电流
C．从尖端流向地面 D.无法确定课堂练习 电源 用电器 开关 导线
电源 导线 用电器 开关
DA4．下列说法中，正确的是(??? )
? A.用导线把开关、电灯等用电器连接 起来就组成了一个完整的电路
B.电源是使电路中有持续电流的装置
C.干电池、蓄电池、发电机、电动机都 是电源
D.手电筒照明时，电流方向是由电池负极经灯泡到正极B 5.下列四个电路图中开关断开后，灯泡仍能发光的是(??? )C
