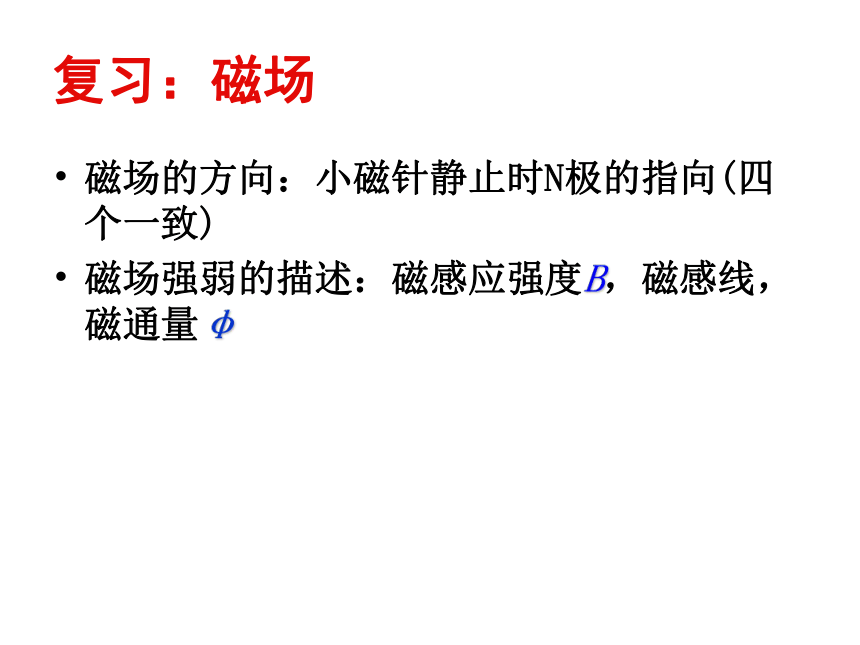

课件23张PPT。复习：磁场磁场的方向：小磁针静止时N极的指向(四个一致)

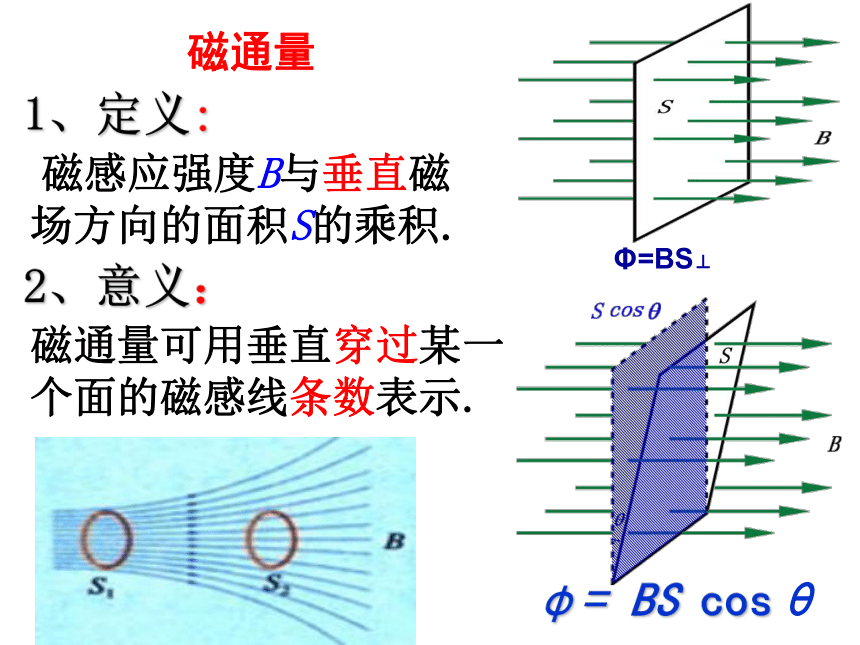

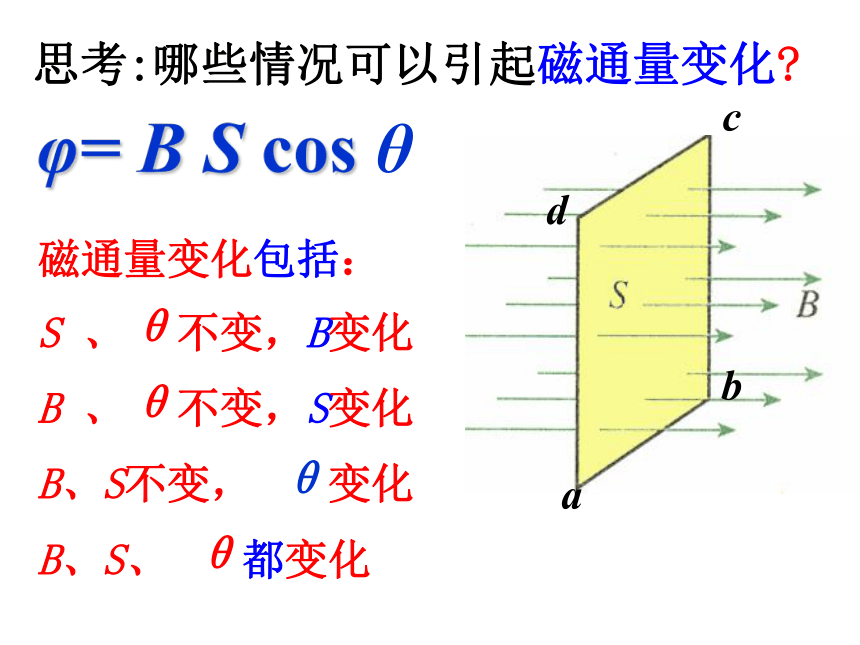

磁场强弱的描述：磁感应强度B，磁感线，磁通量φ磁通量Φ=BS⊥φ= BS cosθ磁感应强度B与垂直磁场方向的面积S的乘积.1、定义:2、意义：磁通量可用垂直穿过某一个面的磁感线条数表示.思考:哪些情况可以引起磁通量变化?φ= B S cos θ磁通量变化包括：
S 、θ不变，B变化
B 、θ不变，S变化
B、S不变， θ变化
B、S、 θ都变化

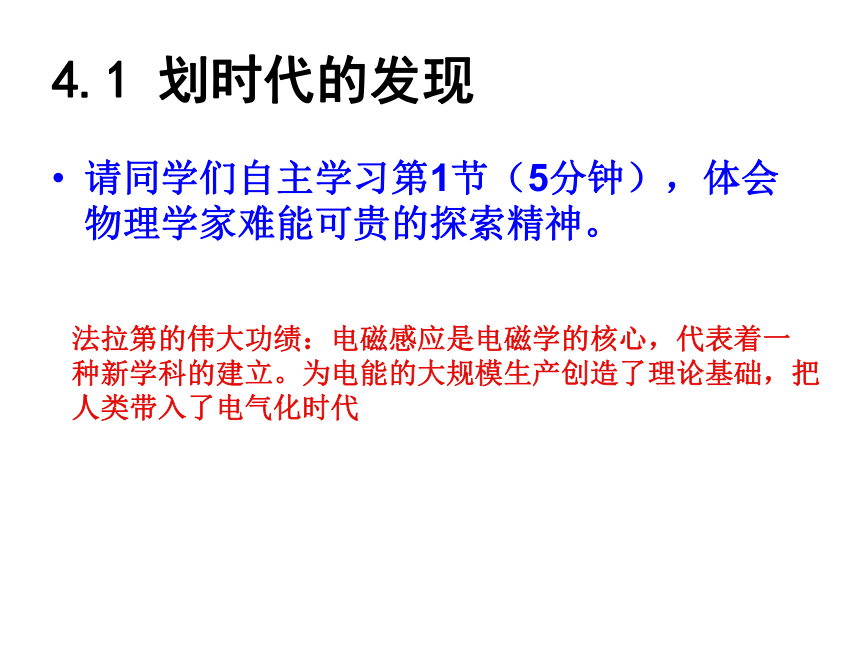

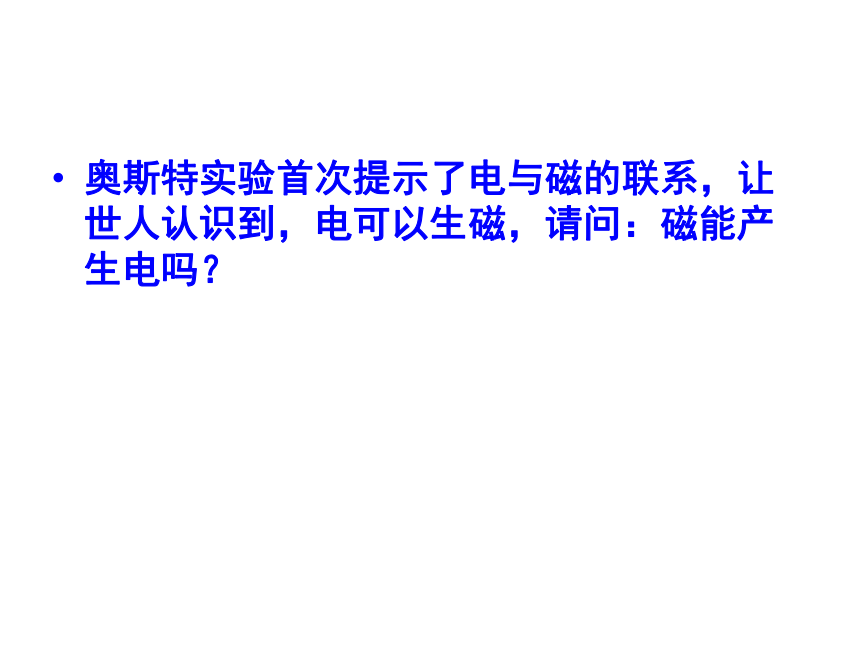

奥斯特实验首次提示了电与磁的联系，让世人认识到，电可以生磁，请问：磁能产生电吗？4.1 划时代的发现请同学们自主学习第1节（5分钟），体会物理学家难能可贵的探索精神。法拉第的伟大功绩：电磁感应是电磁学的核心，代表着一
种新学科的建立。为电能的大规模生产创造了理论基础，把

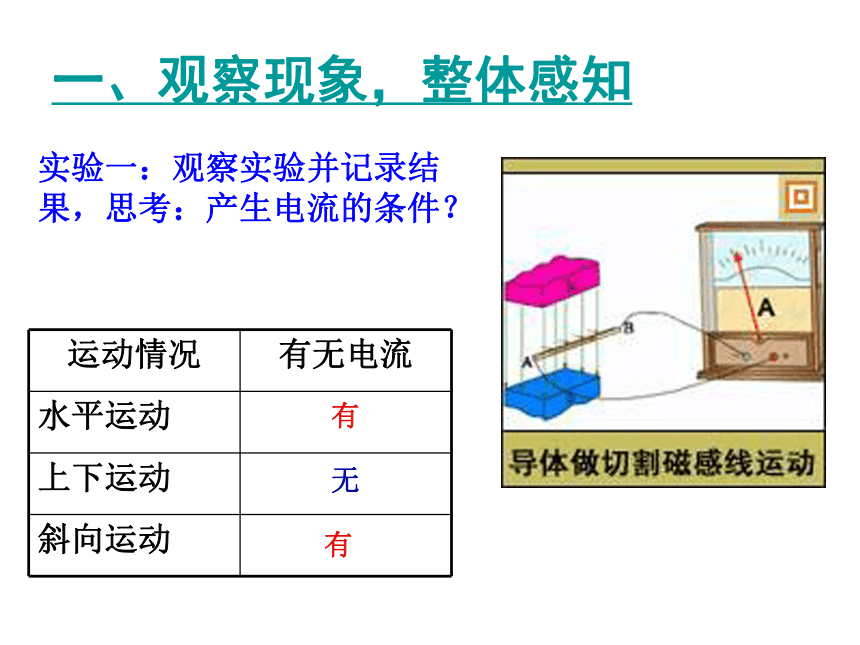

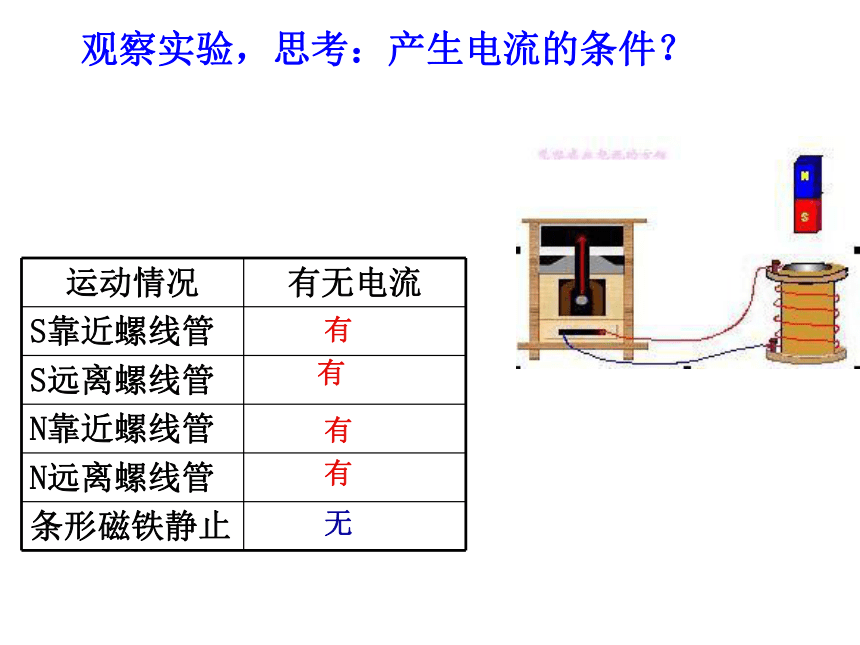

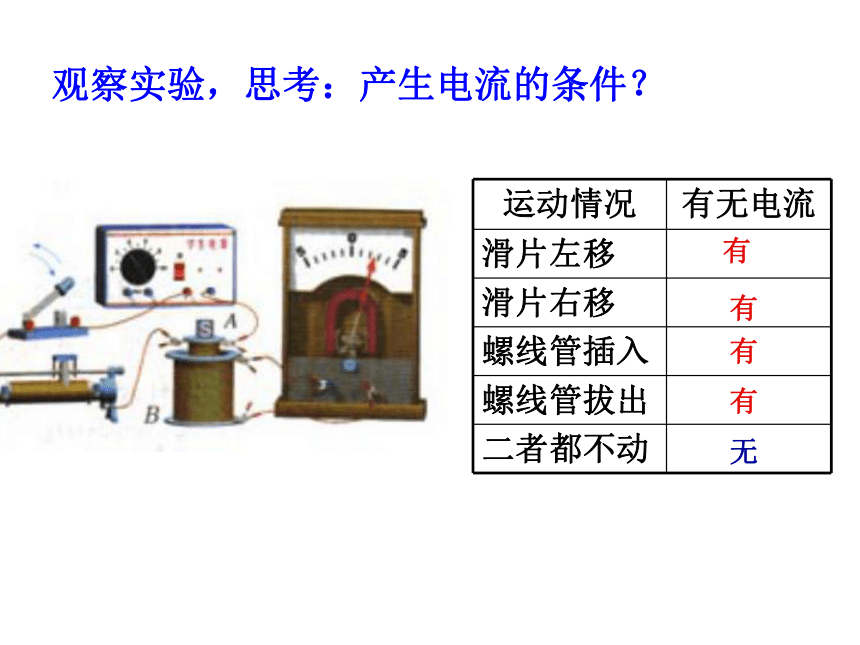

人类带入了电气化时代一、观察现象，整体感知实验一：观察实验并记录结果，思考：产生电流的条件？有无有观察实验，思考：产生电流的条件？无有有有有1831年8月29日，法拉第用软铁做成一个外径6英寸，厚7/8英寸的环，其上绕有A、B两组线圈。B线圈接检流计，A线圈电池连接。当接通和断开电源时，发现电流计指针摆动。观察实验，思考：产生电流的条件？有有有有无观察三个实验结果，思考：感应电流是怎么产生的？ 请大家换一种方式思考? 通过以上几个产生感应电流的实验，我们能否寻找它们之间的共同之处，并从本质上概括出产生感应电流的条件?
(学生分别讨论3个实验)请思考：感应电流产生的条件结论：
产生感应电流的条件： 与磁感应强度的变化有关,与闭合回路的面积变化有关.归纳总结直观表现为：
当穿过闭合导体回路的磁感线条数变化时,就有电流产生,否则就没有感应电流.归纳总结 只要穿过闭合导体回路的磁通量变化,
就有感应电流.感应电流产生的条件是：2.穿过导体回路的磁通量发生变化.1.导体回路要闭合;本节主要内容小结1、利用磁场产生电流的现象叫电磁感应，产生的电流叫感应电流。
2、结论：无论用什么方法，只要使闭合导体回路的磁通量发生变化，闭合电流中就会有感应电流产生
3、产生感应电流的条件：
（1）电路闭合
（2）磁通量发生变化1．如图所示的匀强磁场中有一个矩形闭合导线框。在下列几种情况下，线框中是否产生感应电流？
（1）保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）
（2）保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）
（3）线框绕轴线AB转动（图丙）。没有
没有
有
例与练2．如图所示，磁场中有一个闭合的弹簧线圈。先把线圈撑开（图甲），然后放手，让线圈收缩（图乙）。线圈收缩时，其中是否有感应电流？
为什么？
例与练4．矩形线圈ABCD位于通电长直导线附近，线圈与导线在同一个平面内，线圈的两个边与导线平行。在这个平面内，线圈远离导线移动时，线圈中有没有感应电流？线圈和导线都不动，当导线中的电流I逐渐增大或减小时，线圈中有没有感应电流？为什么？
（注意：长直导线中电流越大，它产生的磁场越强；离长直导线越远，它的磁场越弱。）例与练 6、在一根铁棒P上套两个线圈A、B，如果给线圈A通以如图所示的甲、乙、丙、丁4种电流，在t1到t2这段时间内，哪种情况可以在线圈B中产生感应电流？为什么？
例与练
