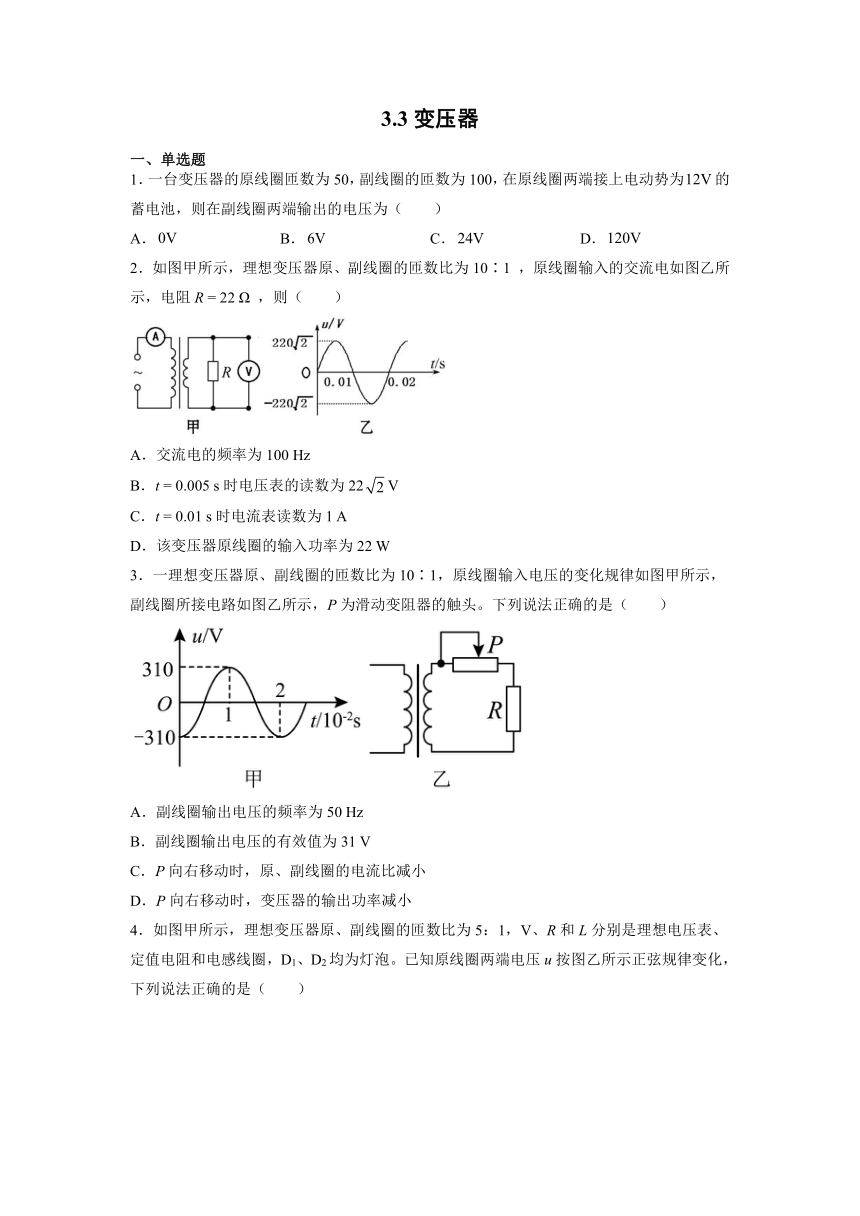

3.3变压器
一、单选题
1．一台变压器的原线圈匝数为50，副线圈的匝数为100，在原线圈两端接上电动势为的蓄电池，则在副线圈两端输出的电压为（ ）
A． B． C． D．
2．如图甲所示，理想变压器原、副线圈的匝数比为10∶1 ，原线圈输入的交流电如图乙所示，电阻R = 22 Ω ，则（ ）
A．交流电的频率为100 Hz
B．t = 0.005 s时电压表的读数为22V
C．t = 0.01 s时电流表读数为1 A
D．该变压器原线圈的输入功率为22 W
3．一理想变压器原、副线圈的匝数比为10∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P为滑动变阻器的触头。下列说法正确的是（ ）
A．副线圈输出电压的频率为50 Hz
B．副线圈输出电压的有效值为31 V
C．P向右移动时，原、副线圈的电流比减小
D．P向右移动时，变压器的输出功率减小

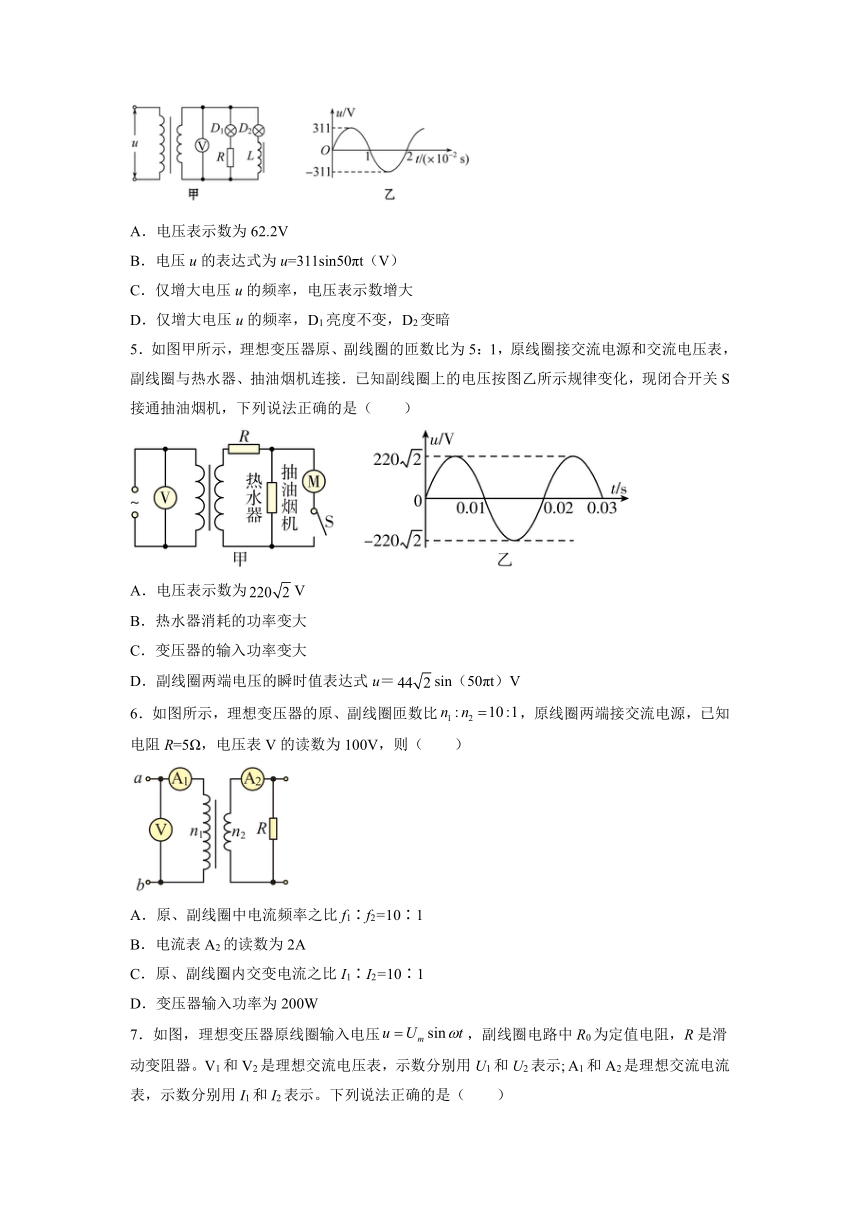

4．如图甲所示，理想变压器原、副线圈的匝数比为5：1，V、R和L分别是理想电压表、定值电阻和电感线圈，D1、D2均为灯泡。已知原线圈两端电压u按图乙所示正弦规律变化，下列说法正确的是（ ）
A．电压表示数为62.2V
B．电压u的表达式为u=311sin50πt（V）
C．仅增大电压u的频率，电压表示数增大
D．仅增大电压u的频率，D1亮度不变，D2变暗
5．如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈接交流电源和交流电压表，副线圈与热水器、抽油烟机连接．已知副线圈上的电压按图乙所示规律变化，现闭合开关S接通抽油烟机，下列说法正确的是（ ）
A．电压表示数为V
B．热水器消耗的功率变大
C．变压器的输入功率变大
D．副线圈两端电压的瞬时值表达式u＝sin（50πt）V
6．如图所示，理想变压器的原、副线圈匝数比，原线圈两端接交流电源，已知电阻R=5Ω，电压表V的读数为100V，则（ ）
A．原、副线圈中电流频率之比f1∶f2=10∶1
B．电流表A2的读数为2A
C．原、副线圈内交变电流之比I1∶I2=10∶1
D．变压器输入功率为200W
7．如图，理想变压器原线圈输入电压，副线圈电路中R0为定值电阻，R是滑动变阻器。V1和V2是理想交流电压表，示数分别用U1和U2表示; A1和A2是理想交流电流表，示数分别用I1和I2表示。下列说法正确的是（ ）
A．I1和I2表示电流的瞬时值
B．U1和U2表示电压的最大值
C．滑动触头向上滑动过程中，U2不变、I1变小
D．滑动触头向下滑动过程中，U2变小、I1变小
8．如图所示，理想变压器原、副线圈中接有两个完全相同的灯泡和，已知理想变压器原、副线圈的匝数之比为，当原线圈接的交变电压时，、两灯均正常工作。设调节滑动变阻器滑片过程中，灯泡不会被烧坏且阻值不随电压变化而改变。则下列说法正确的是（ ）
A．副线圈中的交变电流每秒改变50次方向
B．、两灯泡的额定电压均为
C．当滑动变阻器的滑片向下滑少许时，灯泡变亮
D．当滑动变阻器的滑片向下滑少许时，灯泡变亮
9．如图所示，交流发电机的矩形线圈在匀强磁场中绕垂直磁场的虚线轴以角速度ω匀速转动，线圈的电阻不计，理想变压器副线圈并联两个一模一样的灯泡A、B，现灯泡B发生断路，下列说法正确的是（电表均为理想电表）（ ）
A．电压表示数变大 B．电流表示数变大
C．灯泡A亮度变亮 D．灯泡A亮度不变

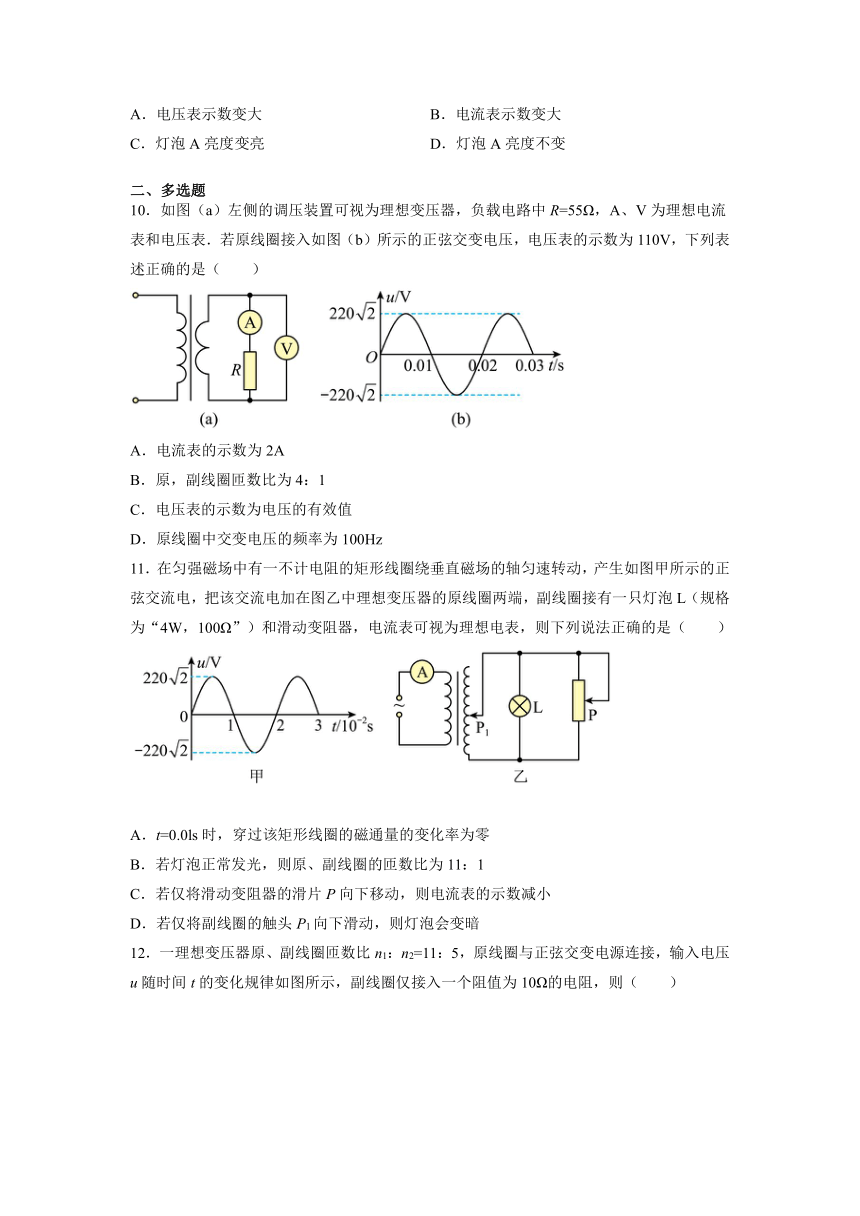

二、多选题
10．如图（a）左侧的调压装置可视为理想变压器，负载电路中R=55Ω，A、V为理想电流表和电压表．若原线圈接入如图（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是（ ）
A．电流表的示数为2A
B．原，副线圈匝数比为4：1
C．电压表的示数为电压的有效值
D．原线圈中交变电压的频率为100Hz
11．在匀强磁场中有一不计电阻的矩形线圈绕垂直磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电加在图乙中理想变压器的原线圈两端，副线圈接有一只灯泡L（规格为“4W，100Ω”）和滑动变阻器，电流表可视为理想电表，则下列说法正确的是（ ）
A．t=0.0ls时，穿过该矩形线圈的磁通量的变化率为零
B．若灯泡正常发光，则原、副线圈的匝数比为11：1
C．若仅将滑动变阻器的滑片P向下移动，则电流表的示数减小
D．若仅将副线圈的触头P1向下滑动，则灯泡会变暗

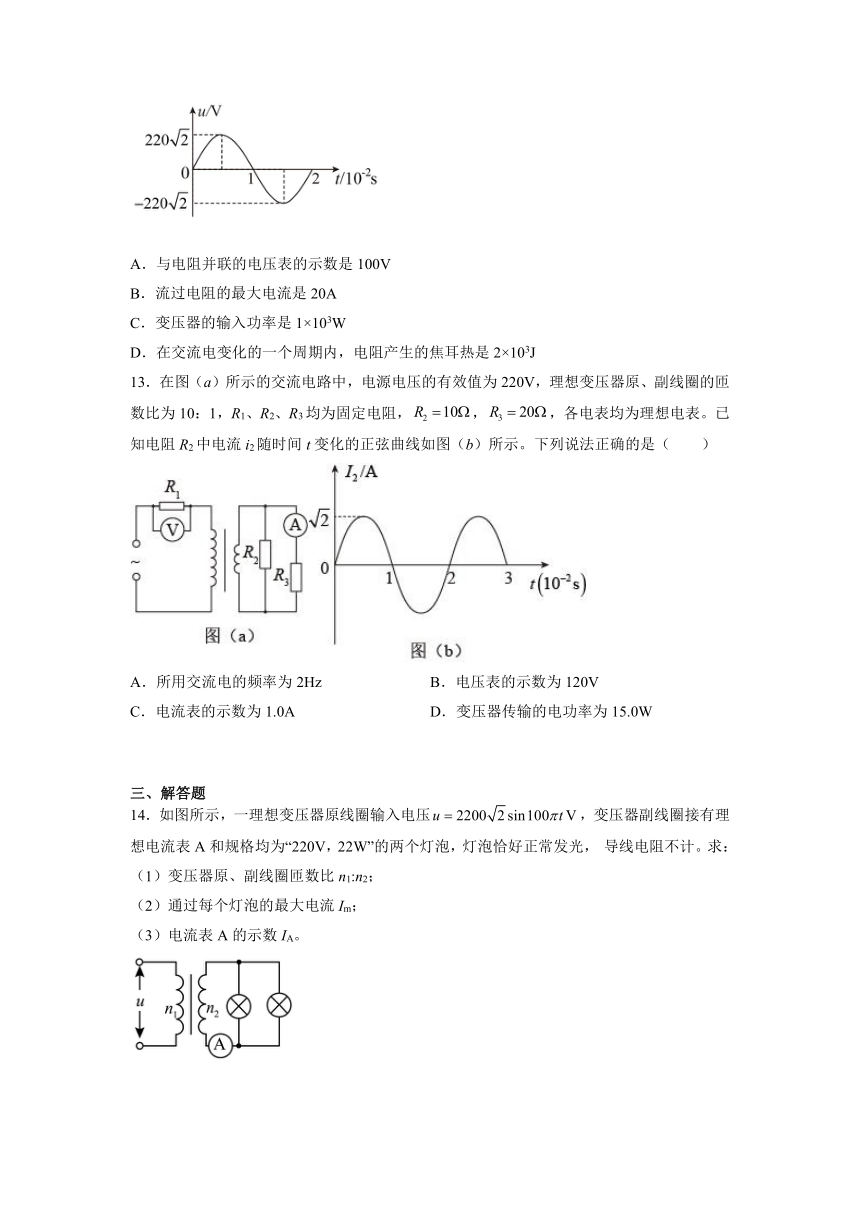

12．一理想变压器原、副线圈匝数比n1：n2=11：5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图所示，副线圈仅接入一个阻值为10Ω的电阻，则（ ）
A．与电阻并联的电压表的示数是100V
B．流过电阻的最大电流是20A
C．变压器的输入功率是1×103W
D．在交流电变化的一个周期内，电阻产生的焦耳热是2×103J
13．在图（a）所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10：1，R1、R2、R3均为固定电阻，，，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（ ）
A．所用交流电的频率为2Hz B．电压表的示数为120V
C．电流表的示数为1.0A D．变压器传输的电功率为15.0W
三、解答题
14．如图所示，一理想变压器原线圈输入电压，变压器副线圈接有理想电流表A和规格均为“220V，22W”的两个灯泡，灯泡恰好正常发光， 导线电阻不计。求：
（1）变压器原、副线圈匝数比n1:n2；
（2）通过每个灯泡的最大电流Im；
（3）电流表A的示数IA。
15．如图甲所示的理想变压器，其原线圈接在输出电压如图乙所示的正弦式交流电源上，副线圈接有阻值为44 Ω的负载电阻R，原、副线圈匝数之比为10∶1。电流表、电压表均为理想交流电表。求：
（1）电流表中电流变化的频率f；
（2）电压表的示数U；
（3）原线圈的输入功率P。
16．大型交流发电机采用的是旋转磁极式发电机，其原理图简化后如图甲所示，其矩形线圈在匀强磁场中不动，线圈匝数为1800匝，内阻不可忽略。产生匀强磁场的磁极绕垂直于磁场方向的固定轴（沿水平方向）匀速转动，线圈中的磁通量随时间按如图乙所示正弦规律变化。线圈的两端连接理想变压器，理想变压器原、副线圈的匝数比，电阻，电流表示数为80A。求：
（1）发电机产生的电动势的最大值；
（2）交流电压表的示数；
（3）发电机线圈的电阻。
参考答案
1．A
【详解】
蓄电池提供的是直流电，变压器不能改变直流电压，故在副线圈两端输出的电压为0。
故选A。
2．D
【详解】
A．由图像可知，交流电的周期为0.02s，有
故A错误；
B．理想变压器原、副线圈的匝数比为10∶1，故副线圈的电动势有效值为
t = 0.005 s时电压表的读数为
电压表的读数为22V。故B错误；
C．根据闭合电路欧姆定律，有
根据变压器原副线圈电流与匝数的定量关系，有
故C错误；
D．该变压器原线圈的输出功率为
故D正确。
故选D。
3．A
【详解】
A．根据图像中交流电周期为0.02s，可知
故A正确；
B．根据变压器匝数比与原副线圈电压比的关系，有
代入数据，可得
副线圈输出电压的最大值为
根据最大值和有效值的关系，有
故B错误；
C．P向右移动时，不影响原、副线圈的匝数，所以原、副线圈的电流比不变。故C错误；
D．P向右移动时，负载电阻变小，副线圈电压不变，根据功率的定义式，有
可知变压器的输出功率增加。故D错误。
故选A。
4．D
【详解】
A．由图知变压器输入电压的有效值为220V，由
可得电压表的示数为44V，故A错误；
B．由图象可知输入电压的最大值为Um=311V，周期T=2×10-2s，有
ω==100πrad/s
故B错误；
C．变压器的电压与频率无关，故C错误；
D．增大输入电压的频率对R支路无影响，但使L的感抗增加，通过D2的电流减小，D2变暗，故D正确。
故选D。
5．C
【详解】
A．根据变压器电压与匝数关系，有
则电压表示数为1100V，故A错误；
B．接通开关，副线圈所接电路电阻减小，但是副线圈的电压并不变，根据分压原理，定值电阻所分电压变大，热水器两端电压变小，所以消耗功率变小。故B错误；
C．接通开关，电流变大，电压不变，所以副线圈消耗的功率增大，输入功率等于输出功率，变压器的输入功率增大。故C正确；
D．由图乙可以知道，交变电流的峰值为
则副线圈两端电压的瞬时值表达式u＝sin（100πt）V
故D错误。
故选C。
6．B
【详解】
A．变压器不改变频率，所以原、副线圈中电流频率之比
f1∶f2=1∶1
A错误；
B．根据变压器的电压规律得
电流表A2的读数为
B正确；
C．根据变压器的电流规律得
I1∶I2=1∶10
C错误；
D．根据能量守恒得变压器输入功率为
D错误。
故选B。
7．C
【详解】
A．I1和I2表示电流的有效值，选项A错误；
B．U1和U2表示电压的有效值，选项B错误；
CD．变压器次级电压由匝数比和初级电压决定，可知U2不变；滑动触头向上滑动过程中，R变大，则次级电流减小，则初级电流也减小，电流表A1的示数I1变小；同理可知，滑动触头向下滑动过程中，U2不变、I1变大，选项C正确，D错误。
故选C。
8．C
【详解】
A．产生交变电流的线圈每转一圈，电流方向改变两次，由题
可知频率为
故一秒内线圈转50圈，电流方向改变100次，由于变压器不改变交流电的频率，故副线圈中交变电流方向每秒也改变100次，故A项错误。
B．设灯泡的额定电压为，则原线圈两端的电压为，在原线圈回路中，由闭合电路欧姆定律
故灯泡的额定电压为
故B项错误。
C．当滑动变阻器的滑片向下滑少许时，其接入电路的阻值变小，次级电流变大，则初级电流也变大，灯泡变亮，故C项正确。
D．原线圈回路中电流变大，则灯泡分压变大，则原线圈两端电压变小，副线圈两端电压变小，则灯泡变暗，则D项错误。
故选C。
9．D
【详解】
A．发电机产生正弦交流电，电动势最大值
电动势的有效值
所以电压表示数不变，故A错误；
B．灯泡B发生断路后，电阻变大，电流变小，电流表示数变小，故B错误；
CD．灯泡A电压不变，亮度不变，故C错误，D正确。
故选D。
10．AC
【详解】
A．根据电路图可知，电阻R的电压为110V，电阻为55Ω，所以电阻R的电流
所以电流表的示数为2A，故A正确；
B．由图可知，输入的电压的有效值为
电压表的示数为110V，即为输出的电压，根据电压与匝数成正比可得匝数比为
2：1，故B错误；
C．电压表、电流表等的读数都是有效值，故C正确；
D．经过变压器前后电压的频率是不变的，根据图象可知，输出电压的频率为
故D错误。
故选AC。
11．ABD
【详解】
A．t=0.01s时，交变电压瞬时值为0，此时穿过该矩形线圈的磁通量的变化率为零，故A正确；
B．原线圈输入电压的有效值为
当灯泡正常发光时，灯泡两端电压即副线圈输出电压为
所以原、副线圈的匝数比为
故B正确；
C．若仅将滑动变阻器的滑片P向下移动，滑动变阻器接入电路的阻值减小，通过副线圈的电流I2增大，根据
可知I1增大，即电流表的示数增大，故C错误；
D．若仅将副线圈的触头P1向下滑动，副线圈的匝数n2减少，则灯泡两端的电压减小，灯泡会变暗，故D正确。
故选ABD。
12．AC
【详解】
A．变压器输入电压的有效值为220V，由
可得副线圈两端电压为
即与电阻并联的电压表的示数是100V，A正确；
B．副线圈电压的最大值为，故流过电阻的最大电流是
B错误；
C．变压器的输入功率等于输出功率，为
C正确；
D．在交流电变化的一个周期（T=0.02s）内，电阻产生的焦耳热是
D错误。
故选AC。
13．BD
【详解】
A．交流电的频率为
故A错误；
B．通过电流的有效值为
两端即副线圈两端的电压，根据欧姆定律可知
根据理想变压器的电压规律
可知原线圈的电压
电阻两端分压即为电压表示数，即
故B正确；
C．电流表的示数为
故C错误；
D．副线圈中流过的总电流为
变压器原副线圈传输的功率为
故D正确。
故选BD。
14．(1) 10：1 ；(2) ； (3)0.2A
【详解】
(1)变压器原、副线圈匝数比
n1：n2=U1：U2
输入电压的有效值为
U2=220V
解得
n1：n2=10：1
(2)灯泡电流为
通过每个灯泡的最大电流
(3)电流表A的示数为
IA=2I=0.2A
15．（1）50 Hz；（2）22 V；（3）11 W
【详解】
（1）由乙图可知，交变电流的周期T = 0.02 s，则电流变化的频率为
（2）原线圈的电压有效值为
由得，电压表的示数
（3）原线圈的输入功率P等于副线圈的输出功率，则
16．（1）；（2）；（3）
【详解】
（1）发电机产生的电动势的最大值
（2）由于，并联，总电阻
因此副线圈两端的电压
根据
可知交流电压表的示数就是原线圈两端的电压
（3）根据
可得流过原线圈的电流
电动势的有效值
电源内电压
发电机线圈的电阻
