一、单选题

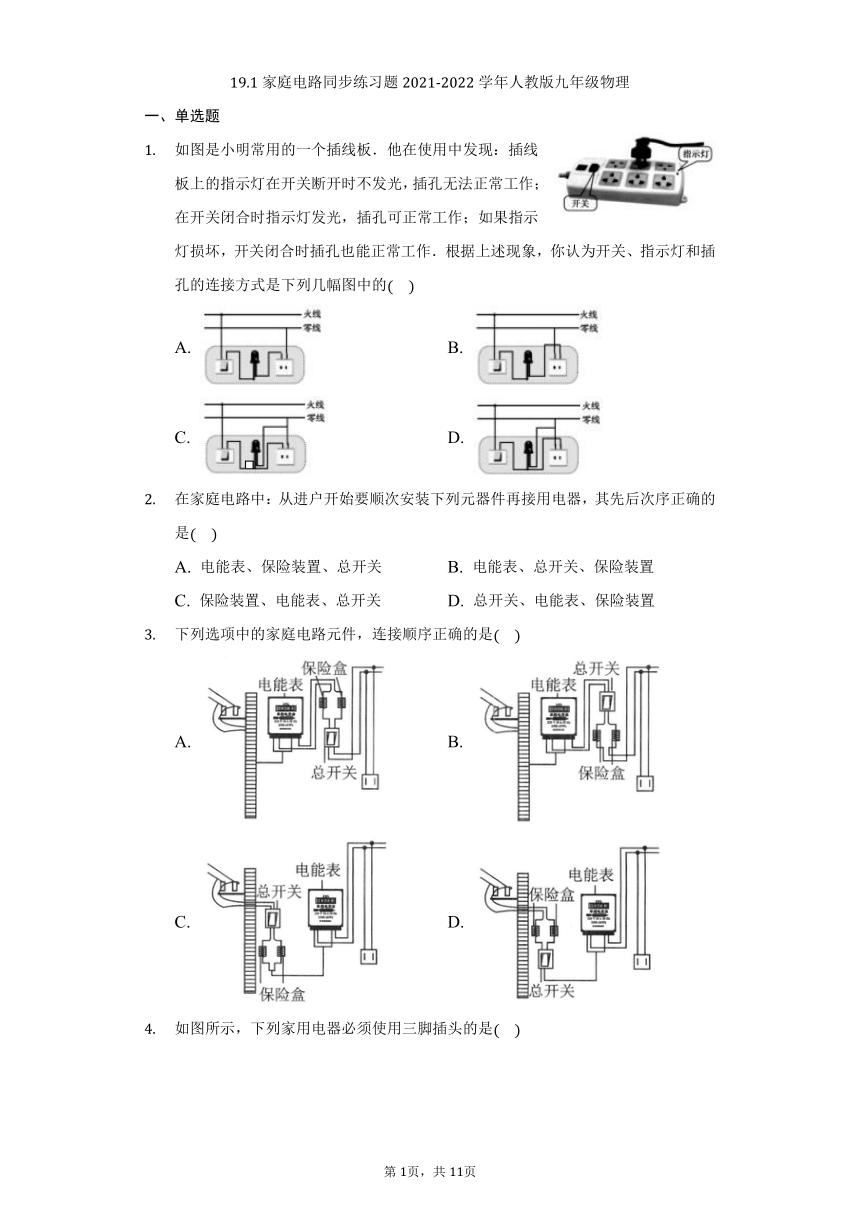

如图是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔无法正常工作；在开关闭合时指示灯发光，插孔可正常工作；如果指示灯损坏，开关闭合时插孔也能正常工作．根据上述现象，你认为开关、指示灯和插孔的连接方式是下列几幅图中的
A. B.
C. D.
在家庭电路中：从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是
A. 电能表、保险装置、总开关 B. 电能表、总开关、保险装置
C. 保险装置、电能表、总开关 D. 总开关、电能表、保险装置
下列选项中的家庭电路元件，连接顺序正确的是
A. B.
C. D.

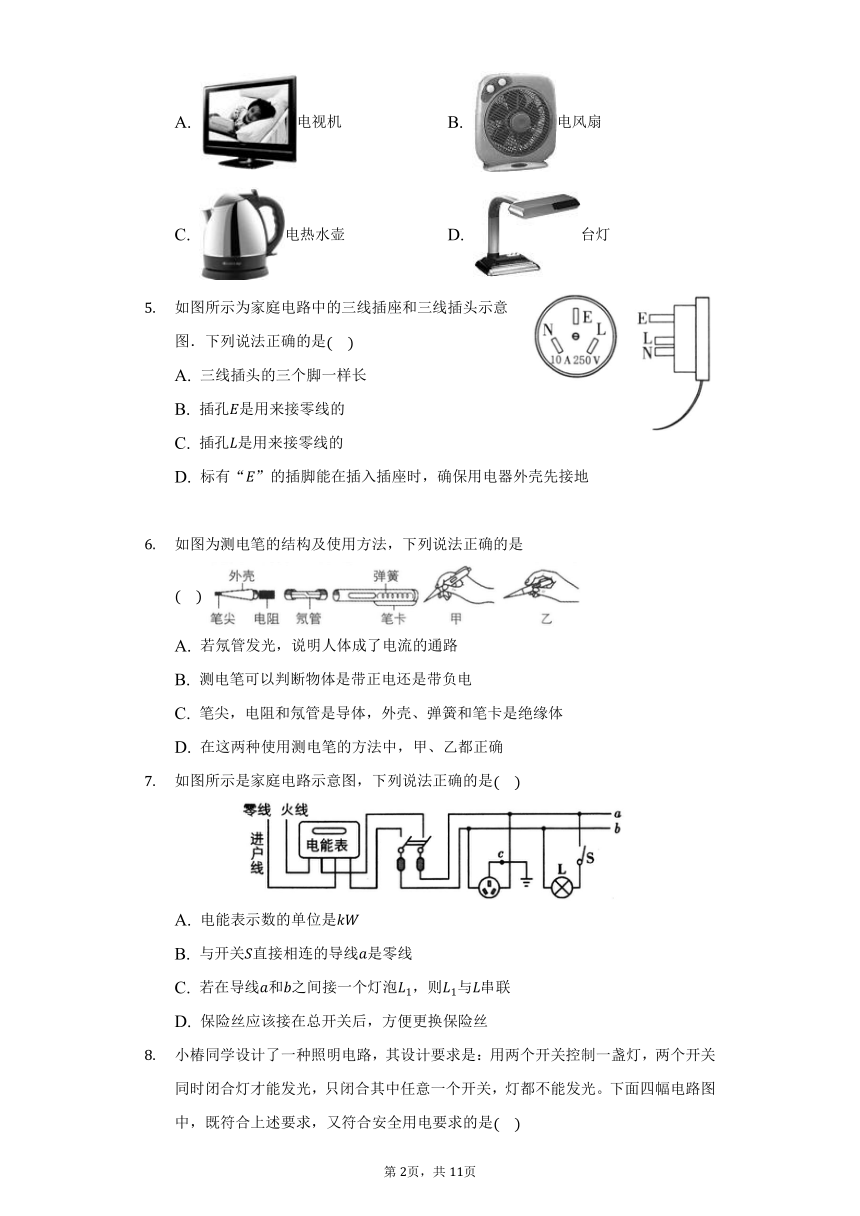

如图所示，下列家用电器必须使用三脚插头的是
A. 电视机 B. 电风扇
C. 电热水壶 D. 台灯
如图所示为家庭电路中的三线插座和三线插头示意图．下列说法正确的是
A. 三线插头的三个脚一样长
B. 插孔是用来接零线的
C. 插孔是用来接零线的
D. 标有“”的插脚能在插入插座时，确保用电器外壳先接地
如图为测电笔的结构及使用方法，下列说法正确的是
A. 若氖管发光，说明人体成了电流的通路
B. 测电笔可以判断物体是带正电还是带负电
C. 笔尖，电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D. 在这两种使用测电笔的方法中，甲、乙都正确
如图所示是家庭电路示意图，下列说法正确的是
A. 电能表示数的单位是
B. 与开关直接相连的导线是零线
C. 若在导线和之间接一个灯泡，则与串联
D. 保险丝应该接在总开关后，方便更换保险丝

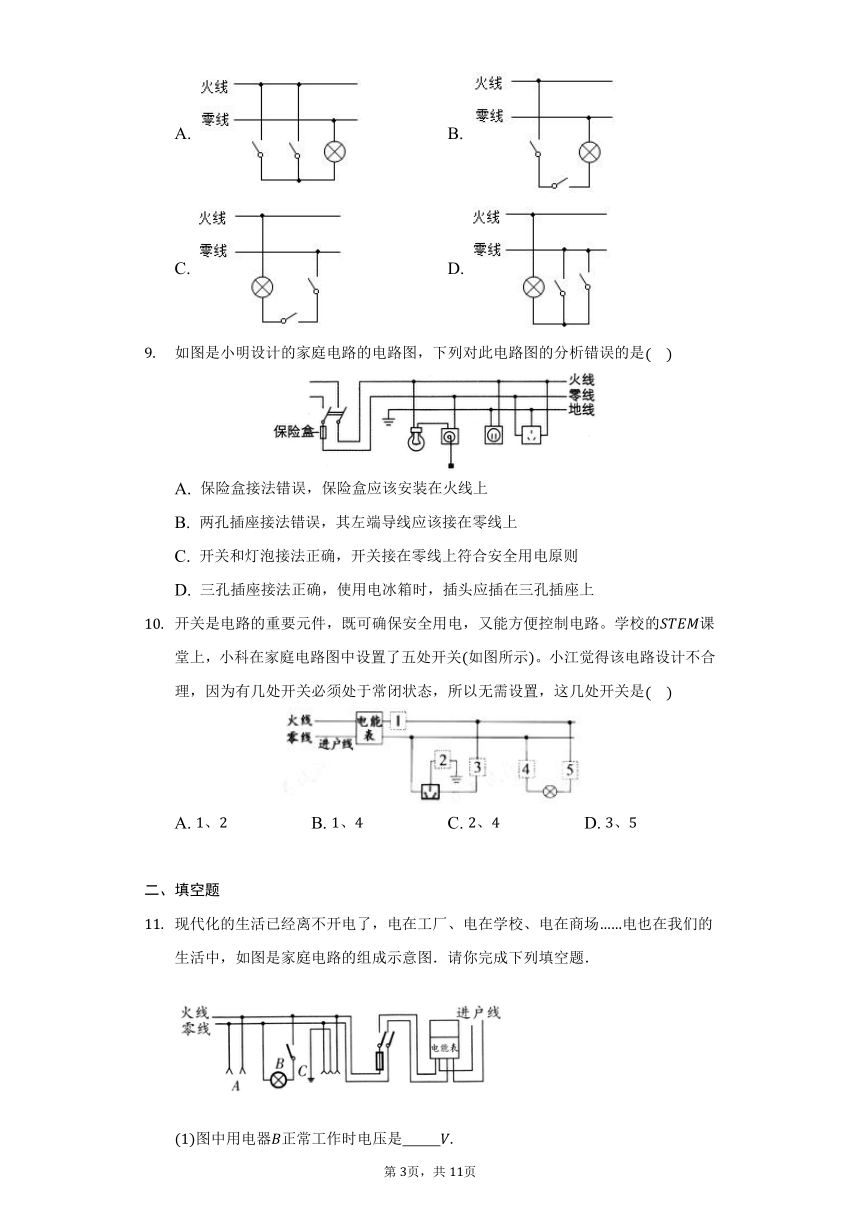

小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A. B.
C. D.
如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是
A. 保险盒接法错误，保险盒应该安装在火线上
B. 两孔插座接法错误，其左端导线应该接在零线上
C. 开关和灯泡接法正确，开关接在零线上符合安全用电原则
D. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的课堂上，小科在家庭电路图中设置了五处开关如图所示。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是
A. 、 B. 、 C. 、 D. 、
二、填空题

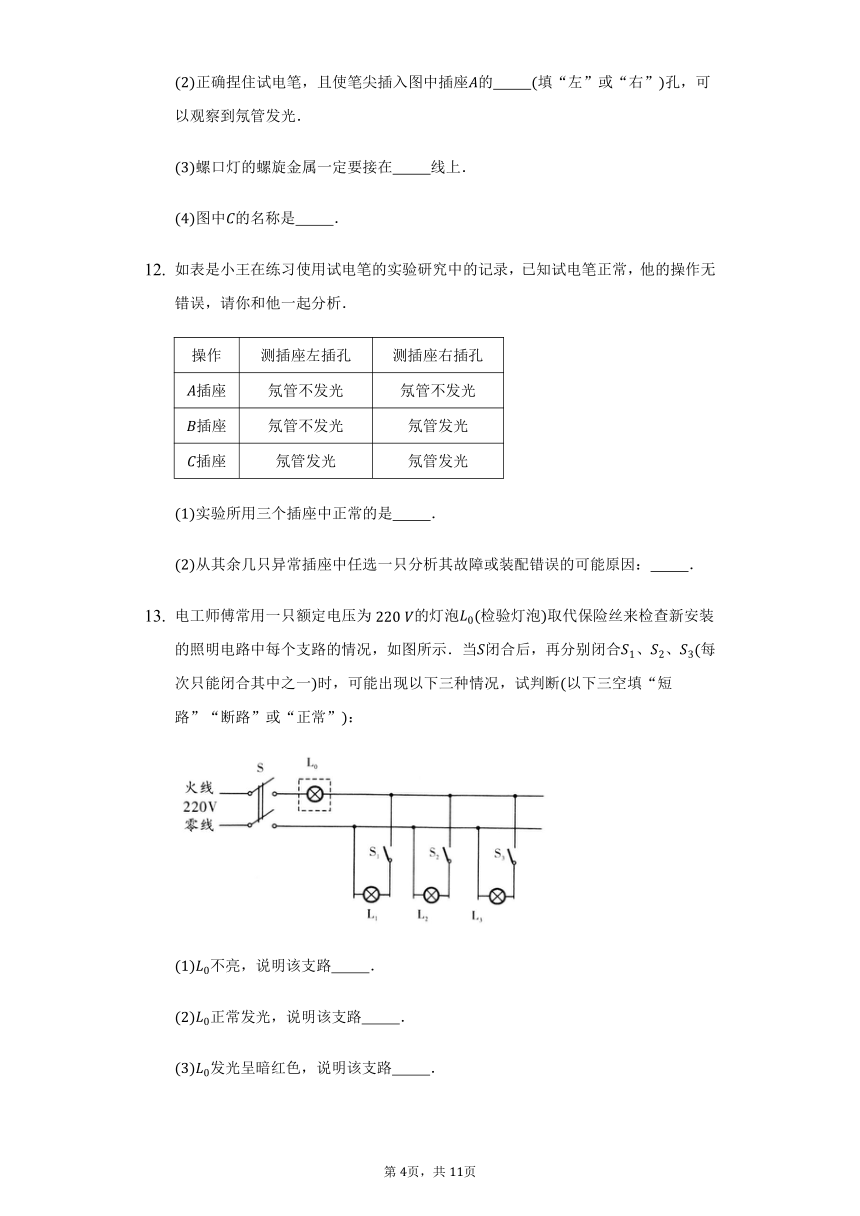

现代化的生活已经离不开电了，电在工厂、电在学校、电在商场电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题．
图中用电器正常工作时电压是
正确捏住试电笔，且使笔尖插入图中插座的 填“左”或“右”孔，可以观察到氖管发光．
螺口灯的螺旋金属一定要接在 线上．
图中的名称是 ．
如表是小王在练习使用试电笔的实验研究中的记录，已知试电笔正常，他的操作无错误，请你和他一起分析．
操作 测插座左插孔 测插座右插孔
插座 氖管不发光 氖管不发光
插座 氖管不发光 氖管发光
插座 氖管发光 氖管发光
实验所用三个插座中正常的是 ．
从其余几只异常插座中任选一只分析其故障或装配错误的可能原因： ．
电工师傅常用一只额定电压为的灯泡检验灯泡取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当闭合后，再分别闭合、、每次只能闭合其中之一时，可能出现以下三种情况，试判断以下三空填“短路”“断路”或“正常”：
不亮，说明该支路 ．
正常发光，说明该支路 ．
发光呈暗红色，说明该支路 ．
三、实验探究题

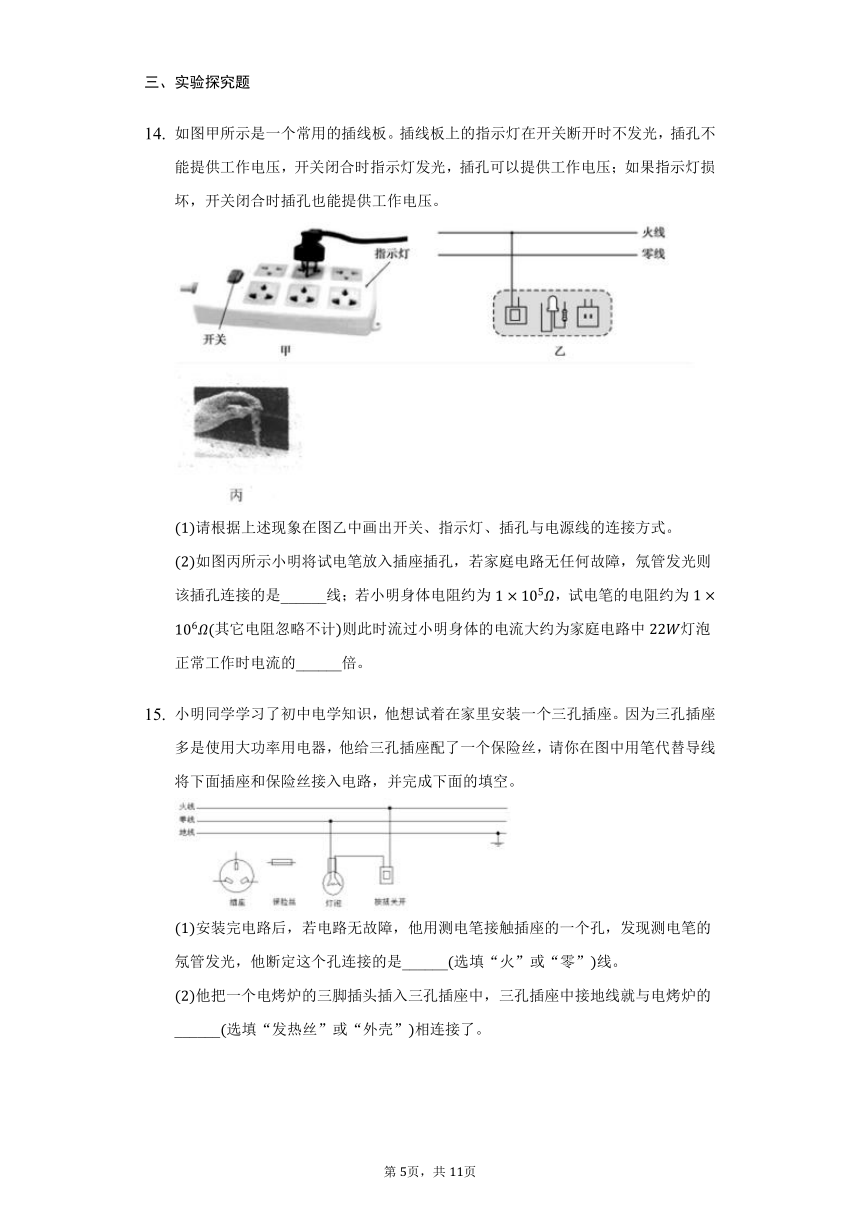

如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
请根据上述现象在图乙中画出开关、指示灯、插孔与电源线的连接方式。
如图丙所示小明将试电笔放入插座插孔，若家庭电路无任何故障，氖管发光则该插孔连接的是______线；若小明身体电阻约为，试电笔的电阻约为其它电阻忽略不计则此时流过小明身体的电流大约为家庭电路中灯泡正常工作时电流的______倍。
小明同学学习了初中电学知识，他想试着在家里安装一个三孔插座。因为三孔插座多是使用大功率用电器，他给三孔插座配了一个保险丝，请你在图中用笔代替导线将下面插座和保险丝接入电路，并完成下面的填空。
安装完电路后，若电路无故障，他用测电笔接触插座的一个孔，发现测电笔的氖管发光，他断定这个孔连接的是______选填“火”或“零”线。
他把一个电烤炉的三脚插头插入三孔插座中，三孔插座中接地线就与电烤炉的______选填“发热丝”或“外壳”相连接了。
答案和解析
1.【答案】
【解析】
【分析】
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
干路开关控制所有的用电器．并联电路各用电器之间互不影响，串联电路的用电器互相影响，据此判断插线板的连接情况。
【解答】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；
如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故只有D正确。
故选D。
2.【答案】
【解析】
【分析】
本题考查家庭电路的组成与连接，掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性。
电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面；
检修电路时要断开开关，在电能表的后面要接入总开关；
保险丝能在电路电流过大时，能自动切断电源，为了方便更换保险丝，保险盒一定要安装在总开关的后面。
【解答】
电能表的测量整个家庭消耗电能的多少，一定安装在最前面；
总开关控制整个电路，为了检修电路比较方便，要安装在电能表的后面；
为了保护电路，防止电路中电流过大，需安装保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确，ACD错误。
故选B。
3.【答案】
【解析】略
4.【答案】
【解析】
【分析】
本题考查三孔插座和三脚插头中多出的一孔和一脚的作用，从而了解防止用电器漏电的原理。
三孔插座的接法是左零右火上接地，三脚插头的接法是中上面的插头与用电器外壳相连；当三脚插头插入三孔插座时，使金属外壳通过接地线与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
【解答】
A.电视机是塑料外壳，所以可以不用三脚插头，故A错误；
B.如图所示的电风扇是塑料外壳，所以可以不用三脚插头，故B错误；
C.如图，电热水壶是金属外壳，所以必须用三脚插头，故C正确；
D.台灯是塑料外壳，所以可以不用三脚插头，故D错误。
故选C。
5.【答案】
【解析】略
6.【答案】
【解析】若氖管发光，说明测电笔接触的是火线，电流需要经过人体形成回路，即人体成了电流的通路但电流很小，故A正确；测电笔的用途是辨别火线和零线，不能判断物体是带正电还是带负电，故B错误；笔尖、电阻、氖管、弹簧和笔卡是导体，外壳是绝缘体，故C错误；在题图两种使用测电笔的方法中，手要接触测电笔尾部的金属体或笔卡，甲图手没有接触笔卡，使用方法错误，乙图手接触了笔卡，使用方法正确，故D错误。
7.【答案】
【解析】电能表是测量消耗电能多少的仪表，电能表示数的单位是，而是电功率的单位，故A错误；与开关直接相连的导线是火线，故B错误；若在导线和之间接一个灯泡，则与并联，故C错误；保险丝应该接在总开关后，当保险丝烧断时，可以断开总开关更换保险丝，保证安全，故D正确。故选D。
8.【答案】
【解析】解：分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上。符合条件的为。
故选：。
为保证安全电路设计时要求开关应接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光。
通过解答本题要掌握：两开关并联时，只要一个开关闭合电路即能接通；两开关串联，必须两个开关均闭合，电路才能接通。
9.【答案】
【解析】保险盒应该接在火线上，一旦有危险发生，熔丝熔断后断开火线，故A正确；两孔插座的接法：左孔应接在零线上，右孔接在火线上，故B正确；开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全用电原则，故C错误；有金属外壳的用电器，其金属外壳一定要通过三孔插座接地，以防用电器金属外壳带电，危及人身安全，故D正确。
10.【答案】
【解析】解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故合理；
三孔插座中，中间的孔接地，不要开关控制，故是不合理的；
三孔插座的右孔接的是火线，开关控制的是火线，故合理；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故不合理，合理。
综上所述，无需设置的是、。
故选：。
在家庭电路中，为了用电的安全，开关应该控制火线，据此分析。
本题考查了家庭电路的连接方法，为了用电安全，开关必须要控制火线，当开关断开时，用电器不带电。
11.【答案】
右
零
地线
【解析】略
12.【答案】插座
插座，故障可能原因是进户零线断路或：插座，故障可能原因是火线断路
【解析】略
13.【答案】断路
短路
正常
【解析】略
14.【答案】火
【解析】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
；
小明将试电笔放入插座插孔，氖管发光说明该插孔连接的是火线；
试电笔接触火线时的总电阻为：；
此时通过人体的电流为：；
灯泡正常工作时的电流为：；则：
流过小明身体的电流大约为家庭电路中灯泡正常工作时电流的倍数为：。
故答案为：如图；火；。
干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响；
试电笔可以用来辨别火线和零线；已知家庭电路电压及测电笔电阻、人体电阻和灯泡额定电压和额定功率，可以得到两者通过的电流，比较得到结果。
根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。
15.【答案】火 外壳
【解析】解：按照“左零、右火、上接地”的原则将三孔插座接入电路，其中保险丝接在火线上。如图所示。
测电笔接触火线时，氖管发光，所以氖管发光，他断定这个孔连接的是火线。
为了安全用电，电烤炉等有金属外壳的家用电器的电源插座都用三孔插座，三脚插头的接地脚应与电烤炉的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
故答案为：见上图；火；外壳。
三孔插座在连接时，要遵循“左零、右火、上接地”的原则，保险丝要接在火线上。
测电笔内部有一个阻值很大的电阻。使用试电笔时，手接触笔尾金属体，笔尖金属体接触火线或零线，氖管发光的是火线，氖管不发光的是零线。
三孔插座中多出的一个孔是用来接地线的；三脚插头中有一根导线要与用电器金属外壳相连。目的就是为了防止触电。
掌握测电笔的正确使用方法、结构、能用试电笔分辨火线和零线以及家庭电路的三孔插座的接法。
第2页，共2页
第1页，共1页
