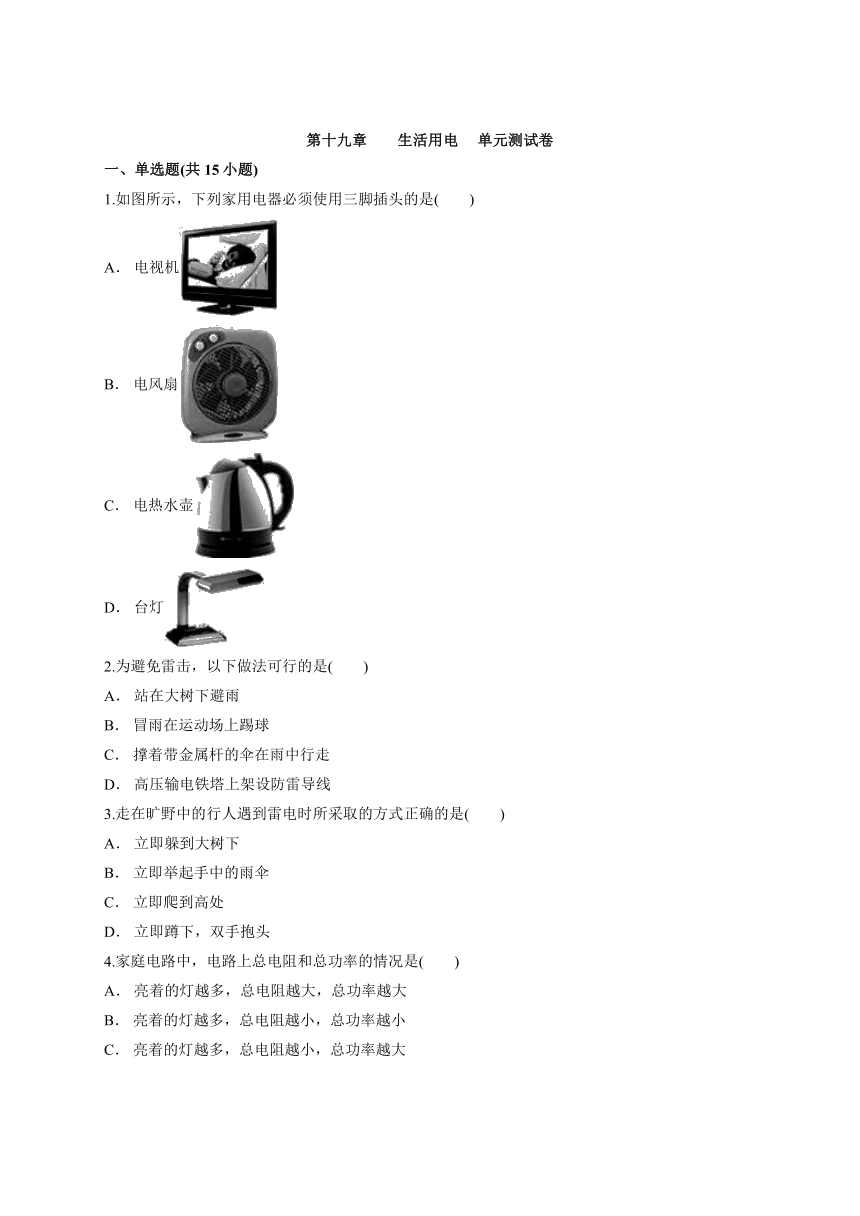

第十九章 生活用电 单元测试卷
一、单选题(共15小题)
1.如图所示，下列家用电器必须使用三脚插头的是(　　)
A． 电视机
B． 电风扇
C． 电热水壶
D． 台灯
2.为避免雷击，以下做法可行的是(　　)
A． 站在大树下避雨
B． 冒雨在运动场上踢球
C． 撑着带金属杆的伞在雨中行走
D． 高压输电铁塔上架设防雷导线
3.走在旷野中的行人遇到雷电时所采取的方式正确的是(　　)
A． 立即躲到大树下
B． 立即举起手中的雨伞
C． 立即爬到高处
D． 立即蹲下，双手抱头
4.家庭电路中，电路上总电阻和总功率的情况是(　　)
A． 亮着的灯越多，总电阻越大，总功率越大
B． 亮着的灯越多，总电阻越小，总功率越小
C． 亮着的灯越多，总电阻越小，总功率越大
D． 亮着的灯越多，总电阻越大，总功率越小
5.下列做法不符合安全用电要求的是(　　)
A． 有人触电时，直接用金属杆去挑开搭在触电人身体上的电线
B． 家庭电路中安装保险丝或空气开关
C． 更换灯泡时，先断开开关
D． 外壳损坏的插座，应及时更换

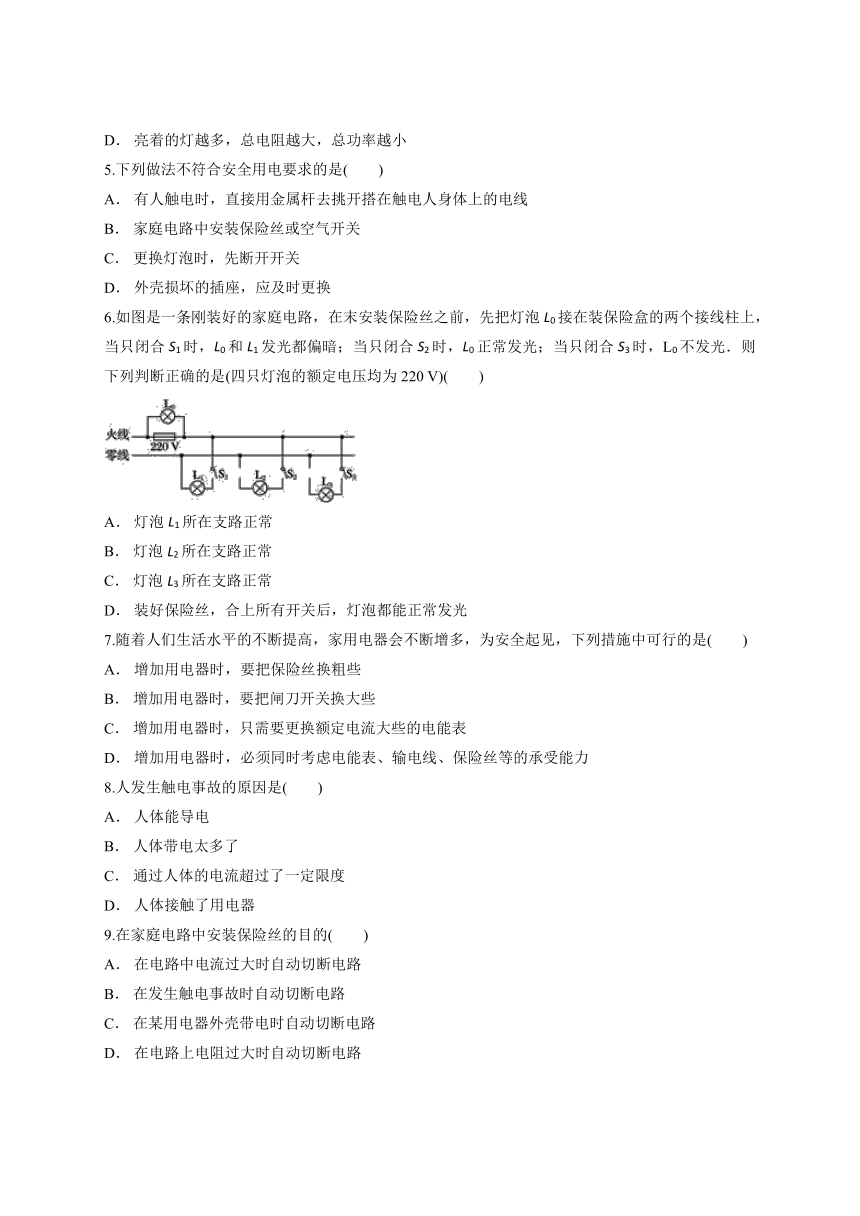

6.如图是一条刚装好的家庭电路，在末安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是(四只灯泡的额定电压均为220 V)(　　)
A． 灯泡L1所在支路正常
B． 灯泡L2所在支路正常
C． 灯泡L3所在支路正常
D． 装好保险丝，合上所有开关后，灯泡都能正常发光
7.随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是(　　)
A． 增加用电器时，要把保险丝换粗些
B． 增加用电器时，要把闸刀开关换大些
C． 增加用电器时，只需要更换额定电流大些的电能表
D． 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
8.人发生触电事故的原因是(　　)
A． 人体能导电
B． 人体带电太多了
C． 通过人体的电流超过了一定限度
D． 人体接触了用电器
9.在家庭电路中安装保险丝的目的(　　)
A． 在电路中电流过大时自动切断电路
B． 在发生触电事故时自动切断电路
C． 在某用电器外壳带电时自动切断电路
D． 在电路上电阻过大时自动切断电路

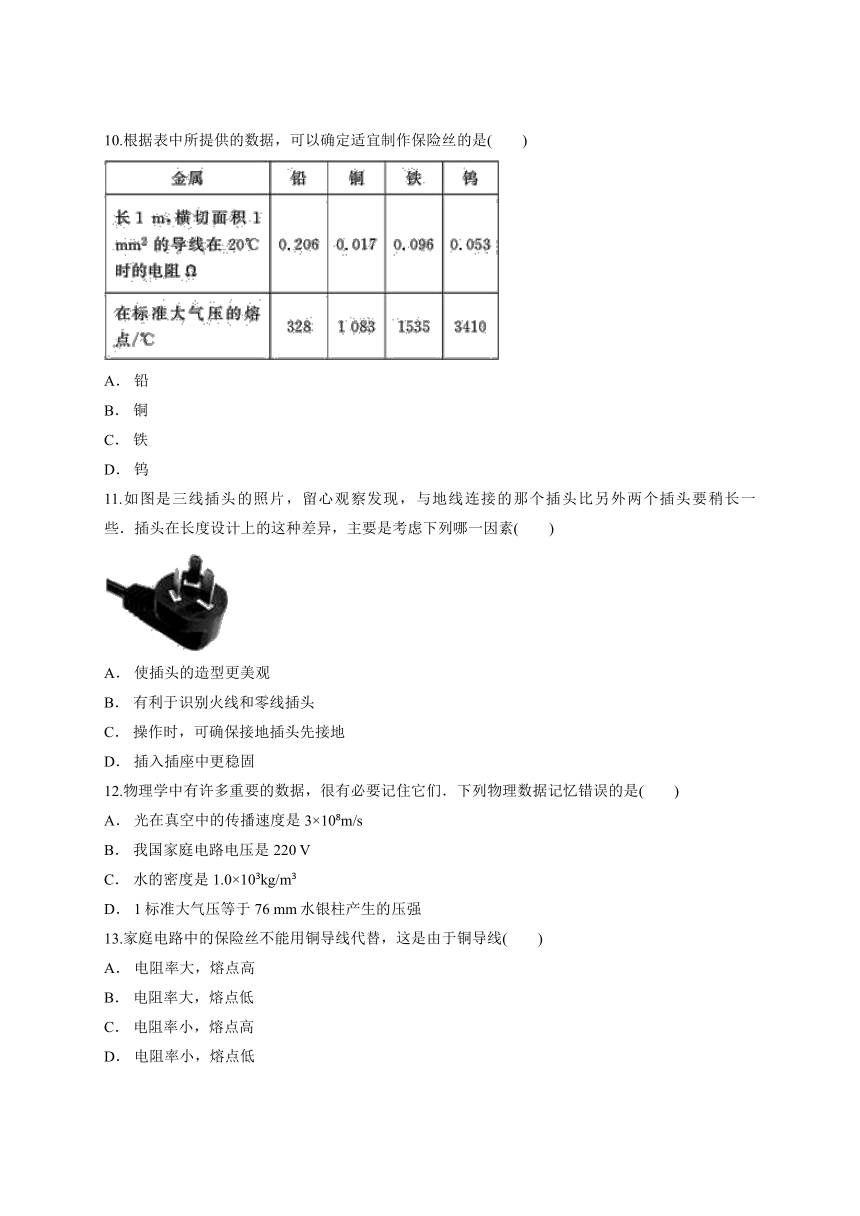

10.根据表中所提供的数据，可以确定适宜制作保险丝的是(　　)
A． 铅
B． 铜
C． 铁
D． 钨
11.如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异，主要是考虑下列哪一因素(　　)
A． 使插头的造型更美观
B． 有利于识别火线和零线插头
C． 操作时，可确保接地插头先接地
D． 插入插座中更稳固
12.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是(　　)
A． 光在真空中的传播速度是3×108m/s
B． 我国家庭电路电压是220 V
C． 水的密度是1.0×103kg/m3
D． 1标准大气压等于76 mm水银柱产生的压强
13.家庭电路中的保险丝不能用铜导线代替，这是由于铜导线(　　)
A． 电阻率大，熔点高
B． 电阻率大，熔点低
C． 电阻率小，熔点高
D． 电阻率小，熔点低

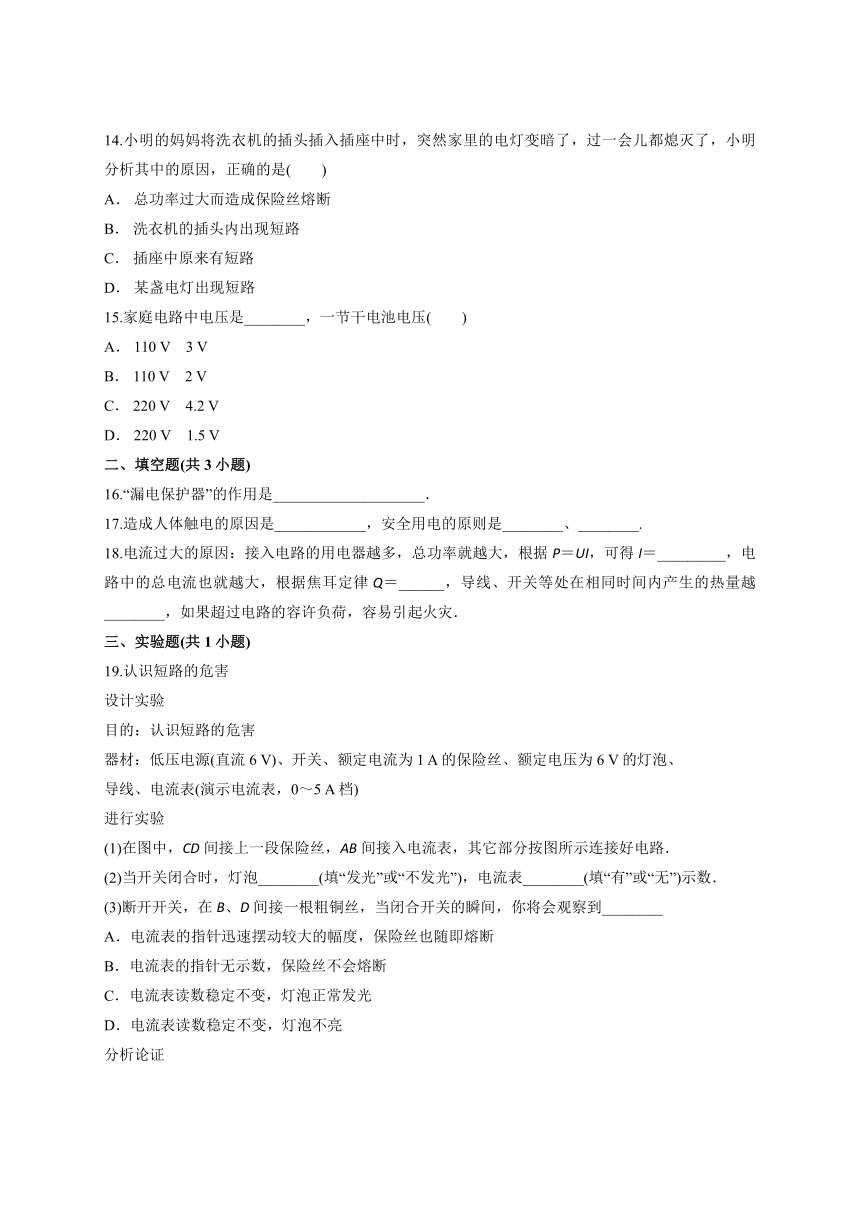

14.小明的妈妈将洗衣机的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，小明分析其中的原因，正确的是(　　)
A． 总功率过大而造成保险丝熔断
B． 洗衣机的插头内出现短路
C． 插座中原来有短路
D． 某盏电灯出现短路
15.家庭电路中电压是________，一节干电池电压(　　)
A． 110 V　3 V
B． 110 V　2 V
C． 220 V　4.2 V
D． 220 V　1.5 V
二、填空题(共3小题)
16.“漏电保护器”的作用是____________________．
17.造成人体触电的原因是____________，安全用电的原则是________、________.
18.电流过大的原因：接入电路的用电器越多，总功率就越大，根据P＝UI，可得I＝_________，电路中的总电流也就越大，根据焦耳定律Q＝______，导线、开关等处在相同时间内产生的热量越________，如果超过电路的容许负荷，容易引起火灾．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证

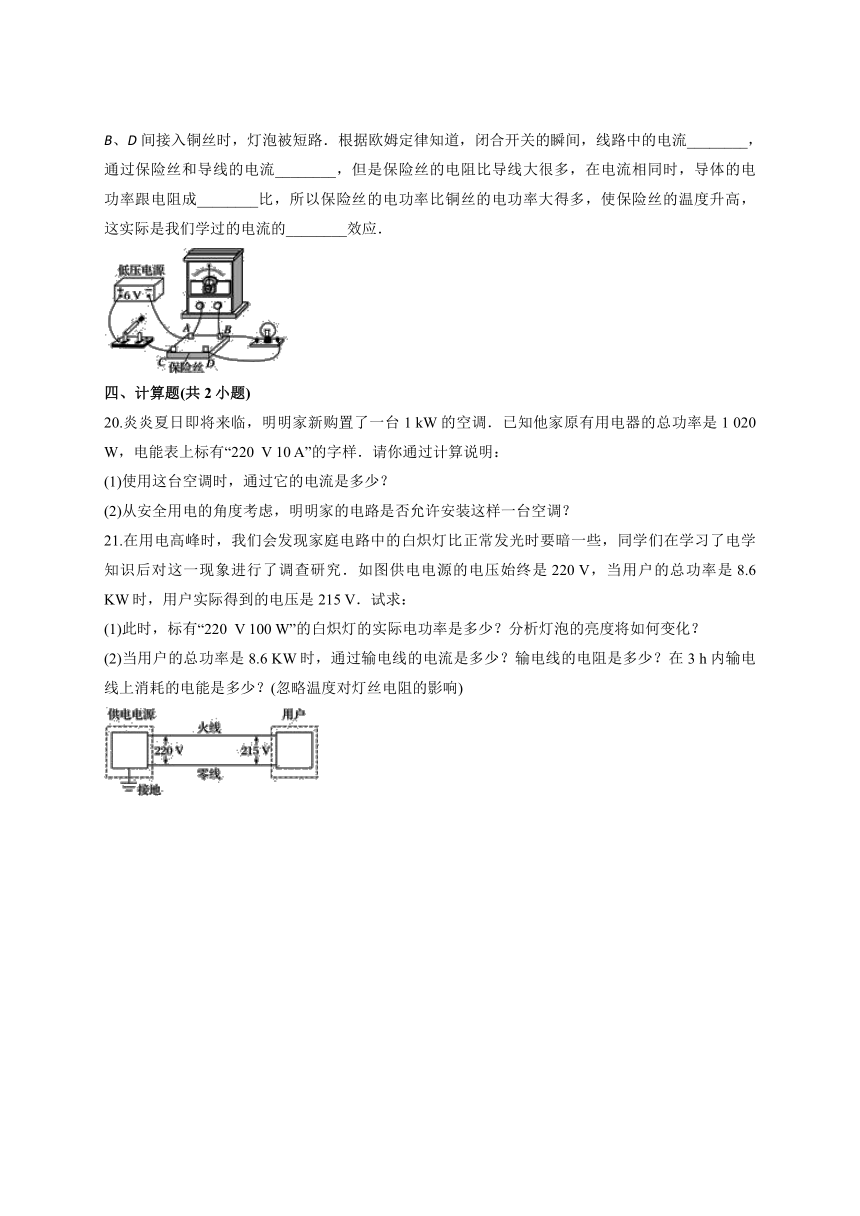

B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
21.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
答案解析
1.【答案】C
【解析】A、电视机是塑料外壳，所以可以不用三脚插头，故A错误；
B、如图所示的电风扇是塑料外壳，所以可以不用三脚插头，故B错误；
C、如图，电热水壶是金属外壳，所以必须用三脚插头，故C正确；
D、台灯是塑料外壳，所以可以不用三脚插头，故D错误；
2.【答案】D
【解析】A、雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨很危险，故A不可行；
B、冒雨在运动场上踢球，由于运动场较空旷，此时人容易成为被雷击的目标，故B不可行；
C、撑着带金属杆的伞在雨中行走，金属杆是导体，雷电会通过金属杆导入人体，造成触电，故C不可行；
D、高压输电铁塔上架设防雷导线，可在发生雷电时，将电及时导向大地，防止发生危险，故D可行．
3.【答案】D
【解析】分析题目中的四个选项不难看出，立即躲到大树下、立即举起手中的雨伞、立即爬到高处都是非常危险的，所以正确的做法是立即蹲下，双手抱头；
4.【答案】C
【解析】家庭电路中各盏照明灯是并联的，亮着的灯越多，并联的支路越多，总电阻越小；反之，亮着的灯越少，并联的支路越少，总电阻越大；
因为家庭电路的电压等于各用电器的额定电压，
所以各用电器的实际功率等于额定功率，
又因为电路中的总功率等于各用电器的实际功率之和，亮着的灯越多，电路消耗的总功率越大；反之亮着的灯越少，电路消耗的总功率越小．
5.【答案】A
【解析】A、发现有人触电时，应立即切断电源或用绝缘体把导线挑开，金属是导体，直接用金属杆去挑开搭在触电人身体上的电线，会造成自己触电．不符合安全用电的要求；
B、家庭电路安装保险丝或空气开关，可以防止电流过大或漏电现象．符号安全用电的要求；
C、更换灯泡，首先断开开关，切断了火线，防止触电事故发生．符合安全用电的要求；
D、绝缘层老化开裂或绝缘皮损坏的电线连接电器，容易形成短路或发生触电事故，所以外壳损坏的插座应及时更换．符号安全用电的要求．
6.【答案】A
【解析】A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；
B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；
C、当只闭合S3时，L3不发光，说明L3所在支路断路，故C错误；
D、根据上述分析可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误．
7.【答案】D
【解析】A.保险丝太粗，在电路中电流超过导线能承受的电流时，发生火灾时，保险丝不会熔断；保险丝太细，家庭电路的用电器工作时，保险丝容易熔断，电路不能正常工作．保险丝的额定电流等于或稍大于家庭电路正常工作电流．故A错误．
B．增加用电器时，把闸刀开关换大些是不够的，主要考虑电能表、保险丝、输电线的承受能力．故B错误．
C．增加用电器时，不能只更换额定电流大些的电能表，还要同时考虑输电线和保险丝的承受能力．故C错误．
D．当增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力．故D正确．
8.【答案】C
【解析】通常情况下，不高于36 V的电压对人是安全的，称为安全电压．当加在人体上的电压大到一定数值时，就可能发生触电事故．
9.【答案】A
【解析】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
因此选项B、C、D的说法不正确．
10.【答案】A
【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，
根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值大的电阻产生的热量多；
为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；
因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．
11.【答案】C
【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离．
12.【答案】D
【解析】A、光是一种电磁波，光在真空中的传播速度是3×108m/s.不符合题意．
B、我国家庭电路电压是220 V．不符合题意．
C、水的密度是1.0×103kg/m3.不符合题意．
D、标准大气压等于76 cm水银柱产生的压强．符合题意．
13.【答案】C
【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，
根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻率大的电阻产生的热量多；
为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；
因此：电阻率大、熔点低的材料是制作保险丝的最好材料，应由铅制成．
14.【答案】A
【解析】小明的妈妈将洗衣机的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，这是由于保险丝熔断造成的，保险丝熔断的原因有两个，即短路和总功率过大，若是短路的情况下，小明的妈妈只要把插头插入插座中，保险丝就熔断了，而不会出现先是电灯变暗了，过一会儿都熄灭了的情况，所以出现该情况的原因是由于将洗衣机接入电路后总功率过大造成的．
15.【答案】D
【解析】我国照明电路的电压是220 V，一节干电池的电压是1.5 V.
16.【答案】电流对人体造成伤害时，自动切断电路，对人起保护作用
【解析】如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用．
17.【答案】人体直接或间接跟火线接触　不接触低压带电体　不靠近高压带电体
【解析】家庭电路引起的触电事故，都是由于人体直接或间接跟火线接触并且构成回路造成的；
安全用电的基本原则有：①不接触低压带电体，②不靠近高压带电体．
18.【答案】　I2Rt　多
【解析】接入电路的用电器越多，总功率P就越大，
由P＝UI，得I＝可知，电路中的总电流也就越大，
根据焦耳定律Q＝I2Rt可知，导线、开关等处在相同时间内产生的热量越多，如果超过电路的容许负荷，容易引起火灾．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
21.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
