第十九章生活用电章末测试卷2021—2022学年人教版九年级物理全一册（有答案）

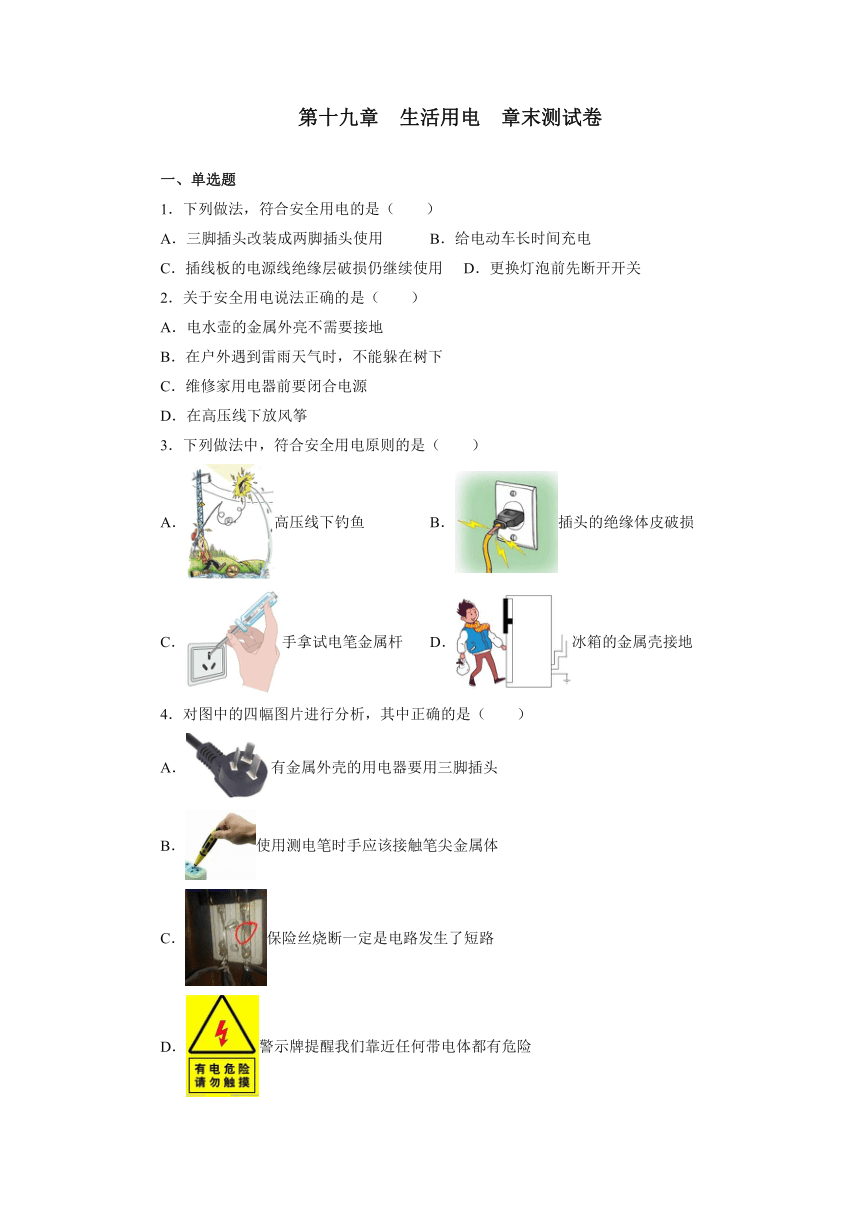

第十九章 生活用电 章末测试卷
一、单选题
1．下列做法，符合安全用电的是（　　）
A．三脚插头改装成两脚插头使用 B．给电动车长时间充电
C．插线板的电源线绝缘层破损仍继续使用 D．更换灯泡前先断开开关
2．关于安全用电说法正确的是（　　）
A．电水壶的金属外亮不需要接地
B．在户外遇到雷雨天气时，不能躲在树下
C．维修家用电器前要闭合电源
D．在高压线下放风筝
3．下列做法中，符合安全用电原则的是（　　）
A．高压线下钓鱼 B．插头的绝缘体皮破损
C．手拿试电笔金属杆 D．冰箱的金属壳接地
4．对图中的四幅图片进行分析，其中正确的是（　　）
A．有金属外壳的用电器要用三脚插头
B．使用测电笔时手应该接触笔尖金属体
C．保险丝烧断一定是电路发生了短路
D．警示牌提醒我们靠近任何带电体都有危险

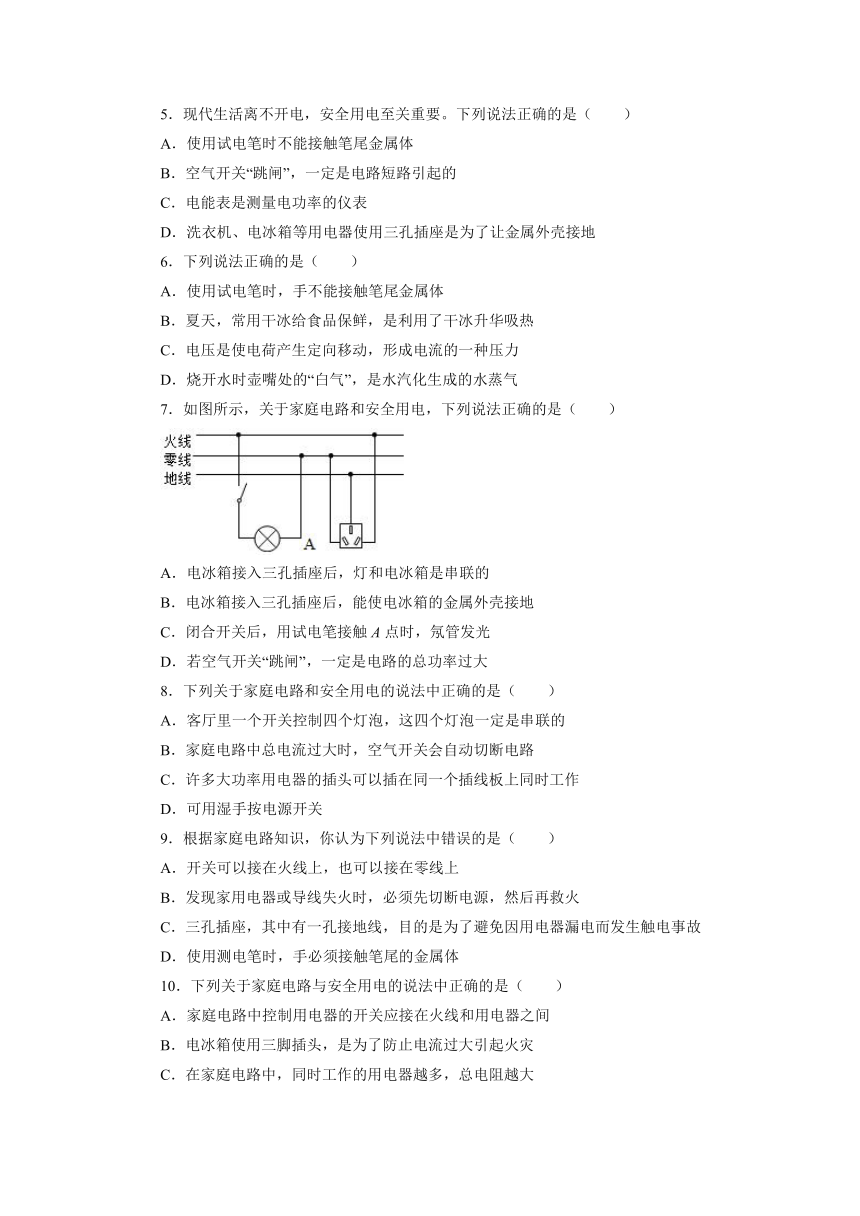

5．现代生活离不开电，安全用电至关重要。下列说法正确的是（　　）
A．使用试电笔时不能接触笔尾金属体
B．空气开关“跳闸”，一定是电路短路引起的
C．电能表是测量电功率的仪表
D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地
6．下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热
C．电压是使电荷产生定向移动，形成电流的一种压力
D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气
7．如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管发光
D．若空气开关“跳闸”，一定是电路的总功率过大
8．下列关于家庭电路和安全用电的说法中正确的是（　　）
A．客厅里一个开关控制四个灯泡，这四个灯泡一定是串联的
B．家庭电路中总电流过大时，空气开关会自动切断电路
C．许多大功率用电器的插头可以插在同一个插线板上同时工作
D．可用湿手按电源开关
9．根据家庭电路知识，你认为下列说法中错误的是（　　）
A．开关可以接在火线上，也可以接在零线上
B．发现家用电器或导线失火时，必须先切断电源，然后再救火
C．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故
D．使用测电笔时，手必须接触笔尾的金属体
10．下列关于家庭电路与安全用电的说法中正确的是（　　）
A．家庭电路中控制用电器的开关应接在火线和用电器之间
B．电冰箱使用三脚插头，是为了防止电流过大引起火灾
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故

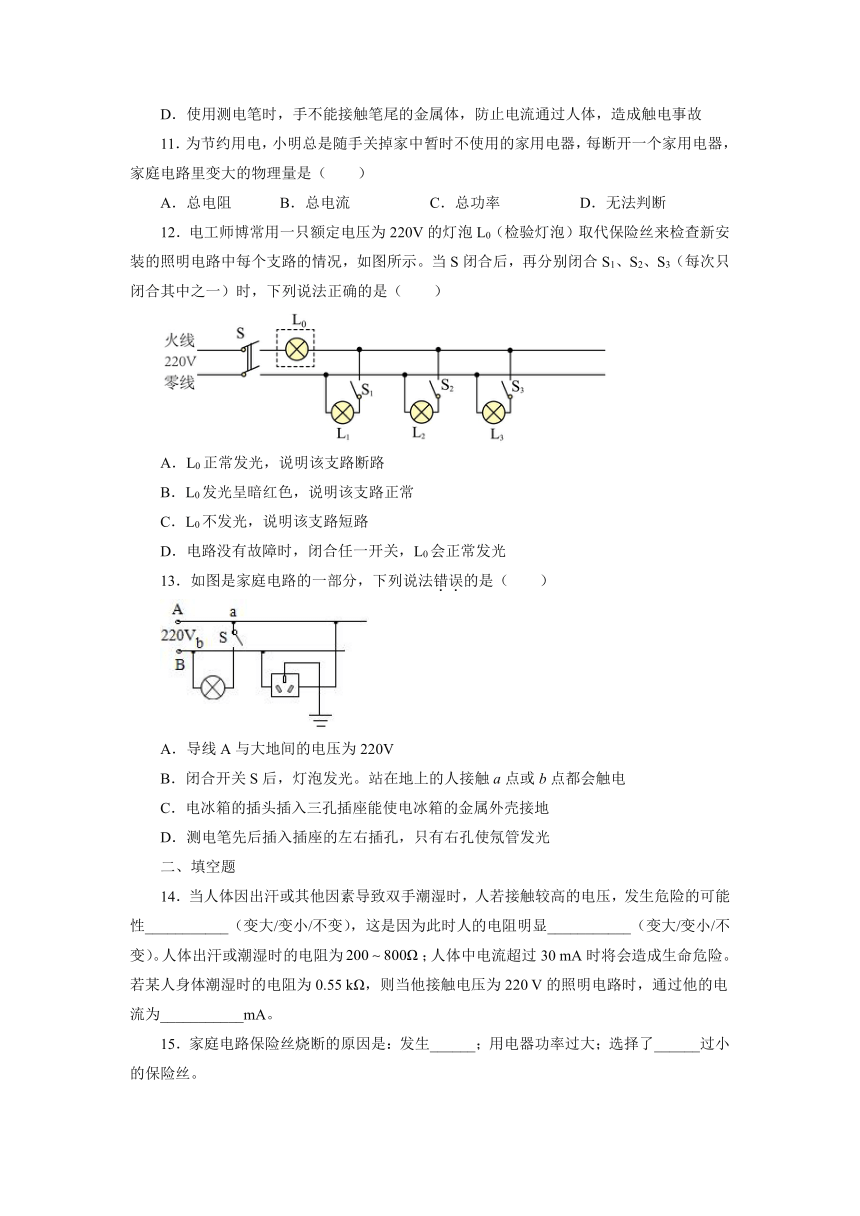

11．为节约用电，小明总是随手关掉家中暂时不使用的家用电器，每断开一个家用电器，家庭电路里变大的物理量是（　　）
A．总电阻 B．总电流 C．总功率 D．无法判断
12．电工师博常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只闭合其中之一）时，下列说法正确的是（　　）
A．L0正常发光，说明该支路断路
B．L0发光呈暗红色，说明该支路正常
C．L0不发光，说明该支路短路
D．电路没有故障时，闭合任一开关，L0会正常发光
13．如图是家庭电路的一部分，下列说法错误的是（　　）
A．导线A与大地间的电压为220V
B．闭合开关S后，灯泡发光。站在地上的人接触a点或b点都会触电
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．测电笔先后插入插座的左右插孔，只有右孔使氖管发光
二、填空题
14．当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性___________（变大/变小/不变），这是因为此时人的电阻明显___________（变大/变小/不变）。人体出汗或潮湿时的电阻为；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___________mA。
15．家庭电路保险丝烧断的原因是：发生______；用电器功率过大；选择了______过小的保险丝。

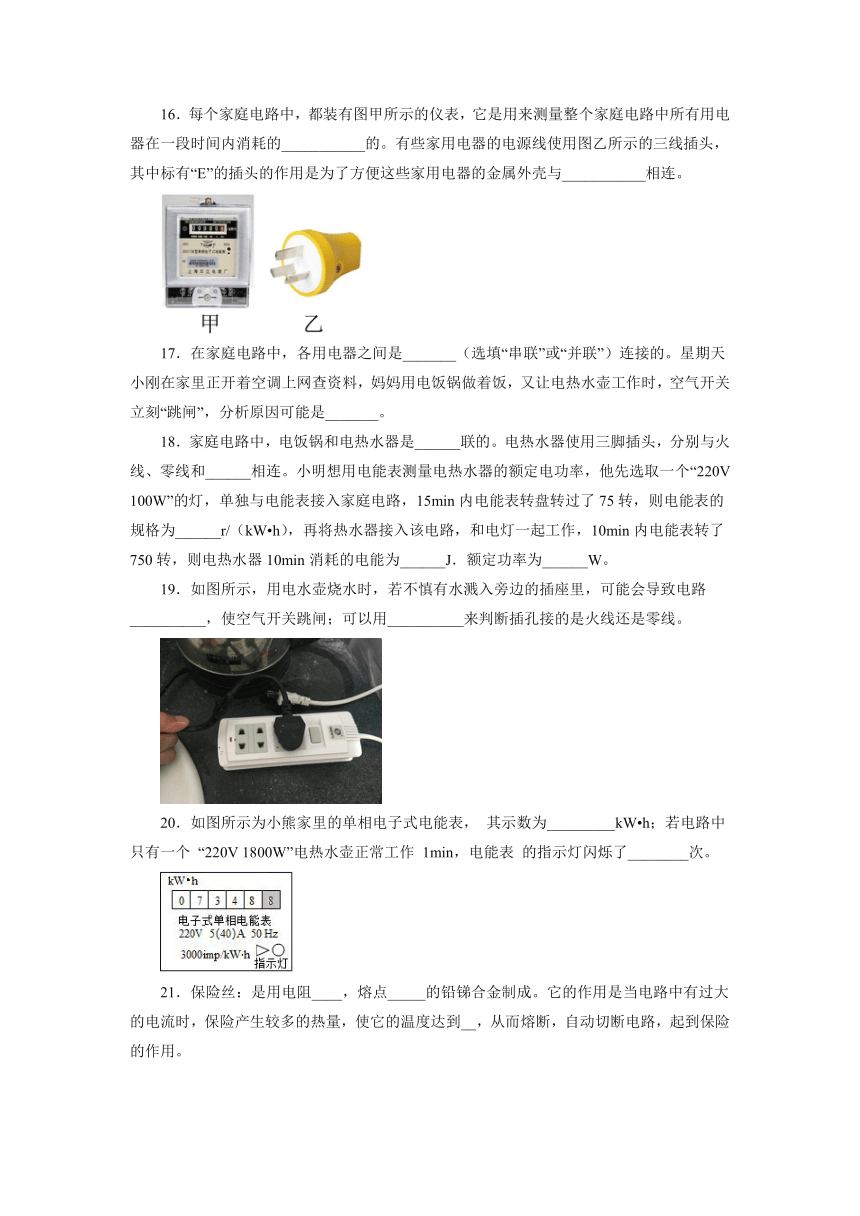

16．每个家庭电路中，都装有图甲所示的仪表，它是用来测量整个家庭电路中所有用电器在一段时间内消耗的___________的。有些家用电器的电源线使用图乙所示的三线插头，其中标有“E”的插头的作用是为了方便这些家用电器的金属外壳与___________相连。
17．在家庭电路中，各用电器之间是_______（选填“串联”或“并联”）连接的。星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是_______。
18．家庭电路中，电饭锅和电热水器是______联的。电热水器使用三脚插头，分别与火线、零线和______相连。小明想用电能表测量电热水器的额定电功率，他先选取一个“220V 100W”的灯，单独与电能表接入家庭电路，15min内电能表转盘转过了75转，则电能表的规格为______r/（kW h），再将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器10min消耗的电能为______J．额定功率为______W。
19．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路__________，使空气开关跳闸；可以用__________来判断插孔接的是火线还是零线。
20．如图所示为小熊家里的单相电子式电能表， 其示数为_________kW h；若电路中只有一个 “220V 1800W”电热水壶正常工作 1min，电能表 的指示灯闪烁了________次。
21．保险丝：是用电阻____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到__，从而熔断，自动切断电路，起到保险的作用。
三、作图题

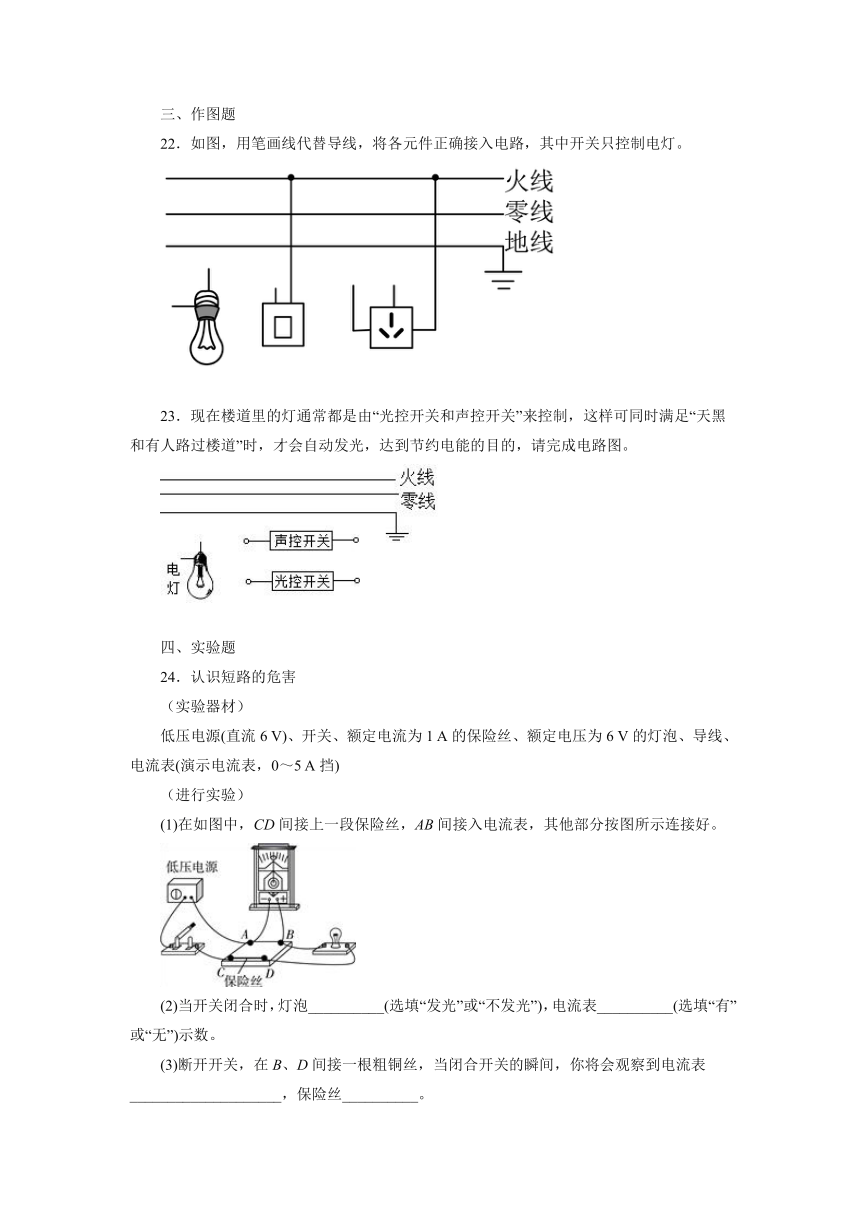

22．如图，用笔画线代替导线，将各元件正确接入电路，其中开关只控制电灯。
23．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。
四、实验题
24．认识短路的危害
（实验器材）
低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)
（进行实验）
(1)在如图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好。
(2)当开关闭合时，灯泡__________(选填“发光”或“不发光”)，电流表__________(选填“有”或“无”)示数。
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表____________________，保险丝__________。
（分析论证）
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的__________效应。
25．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路。保险丝安装在玻璃管中，称为保险管。实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道:熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管。
（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路。
（_____）
（2）连接好电路之前，开关应保持 ___________ （选填“闭合”或“断开”）。
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器: __________ 。
（4）在图甲中，若电压表V2的读数为2.7V，电压表V1读数如图丙所示，则保险管A两端的电压为 ____ V，保险管B两端的电压为 ________ V。
（5）根据测量数据可知:保险管A的熔断电流为 _________ A。
五、计算题
26．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1＝21欧，R2＝18欧。S打开时，通过R1的电流为2.4A．问当S闭合时，
（1）流过A保险丝的电流为多少安？
（2）哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
27．家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U2=220V，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V 100W”、电烙铁标有“220V 800W”，家中的电能表记录了这1h的用电情况（见图）．请解答以下问题：
（1）该用户在这1h内消耗的电能有多少？
（2）空调器消耗的电功率有多大？
（3）通过用户保险丝的电流有多大？
（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为多少伏？
28．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔断丝（俗称保险丝）．则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少（上表电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）．
参考答案
1．D
2．B
3．D
4．A
5．D
6．B
7．B
8．B
9．A
10．A
11．A
12．B
13．B
14．变大 变小 400
15．短路 额定电流
16．电能 大地
17．并联 用电器的总功率过大
18．并 地线 3000 8.4×105 1400
19．短路 试电笔/测电笔
20．7348.8 90
21．大 高 熔点
22．
23．
24．发光 有 指针迅速摆动较大幅度 迅速熔断 很大 相同 正 热
25． 断开 电流表 0.6 2.1 4
26．（1）5.2A；（2）保险丝A有可能熔断；该根保险丝应该选用下表中的直径为1.26mm的保险丝。
27．（1）该用户在这1h内消耗的电能4.5kW h；
（2）空调器消耗的电功率3.6kW；
（3）通过用户保险丝的电流20.5A；
（4）要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为250.75V．
28．(1)5A (2)I=0.025A<10A,所以熔断丝不会断.
