第十五章 电流和电路 单元测试卷—2021——2022学年人教版物理九年级上学期（有答案）

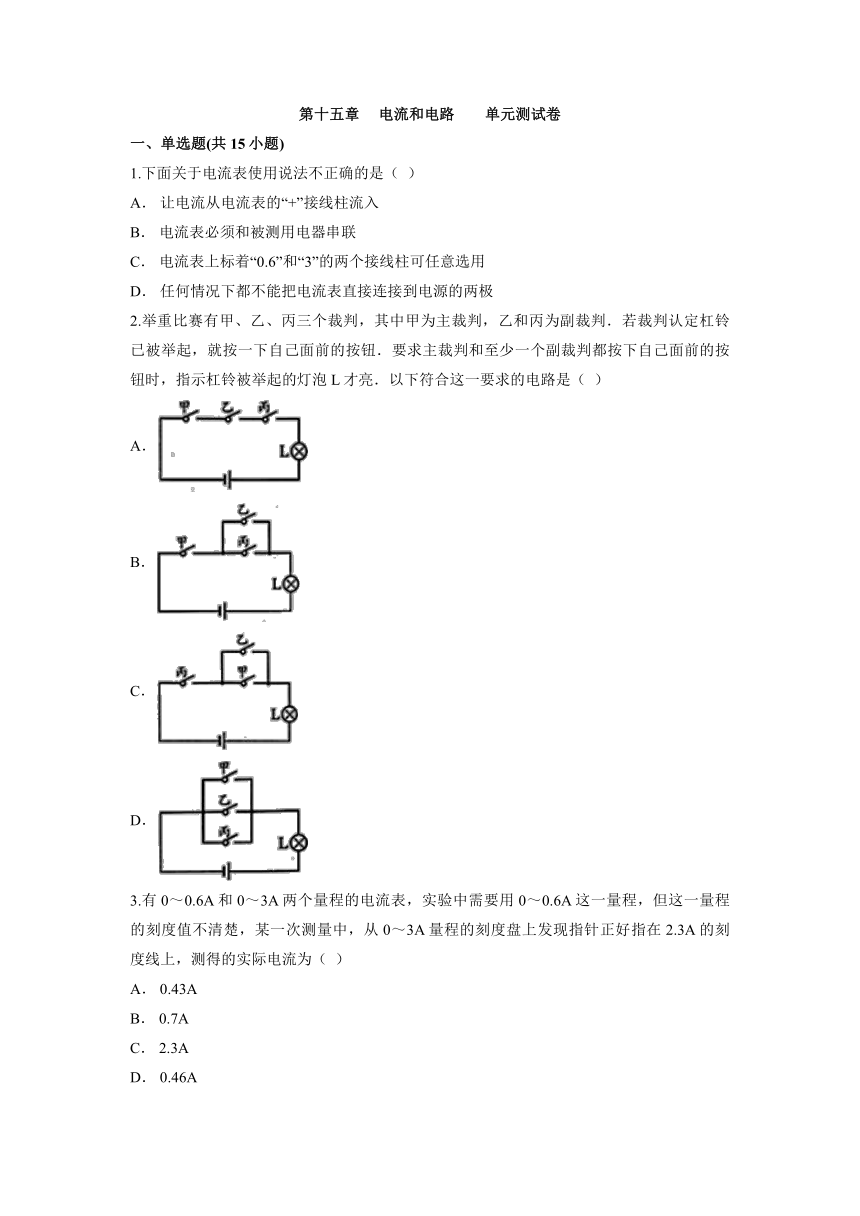

第十五章 电流和电路 单元测试卷
一、单选题(共15小题)
1.下面关于电流表使用说法不正确的是（ ）
A． 让电流从电流表的“+”接线柱流入
B． 电流表必须和被测用电器串联
C． 电流表上标着“0.6”和“3”的两个接线柱可任意选用
D． 任何情况下都不能把电流表直接连接到电源的两极
2.举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．
B．
C．
D．
3.有0～0.6A和0～3A两个量程的电流表，实验中需要用0～0.6A这一量程，但这一量程的刻度值不清楚，某一次测量中，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得的实际电流为（ ）
A． 0.43A
B． 0.7A
C． 2.3A
D． 0.46A

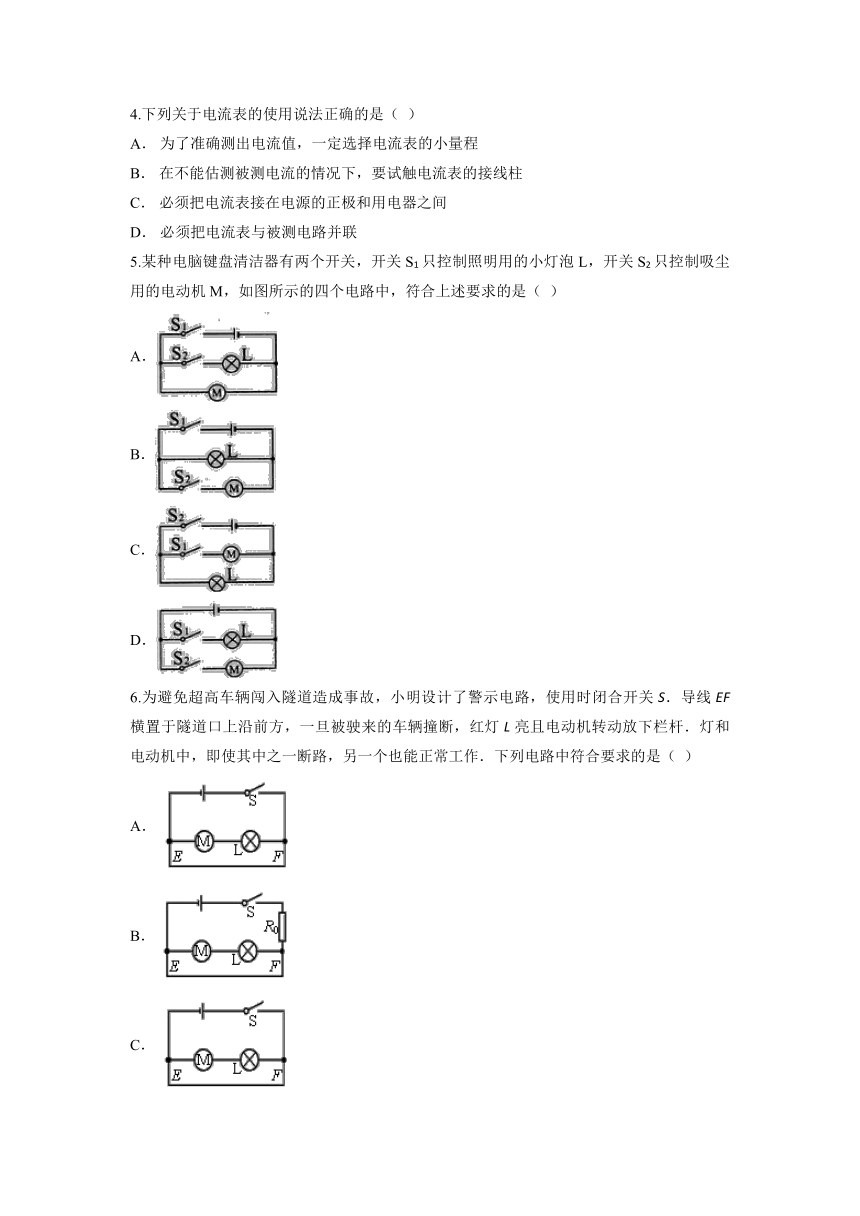

4.下列关于电流表的使用说法正确的是（ ）
A． 为了准确测出电流值，一定选择电流表的小量程
B． 在不能估测被测电流的情况下，要试触电流表的接线柱
C． 必须把电流表接在电源的正极和用电器之间
D． 必须把电流表与被测电路并联
5.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（ ）
A．
B．
C．
D．
6.为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S．导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是（ ）
A．
B．
C．
D．

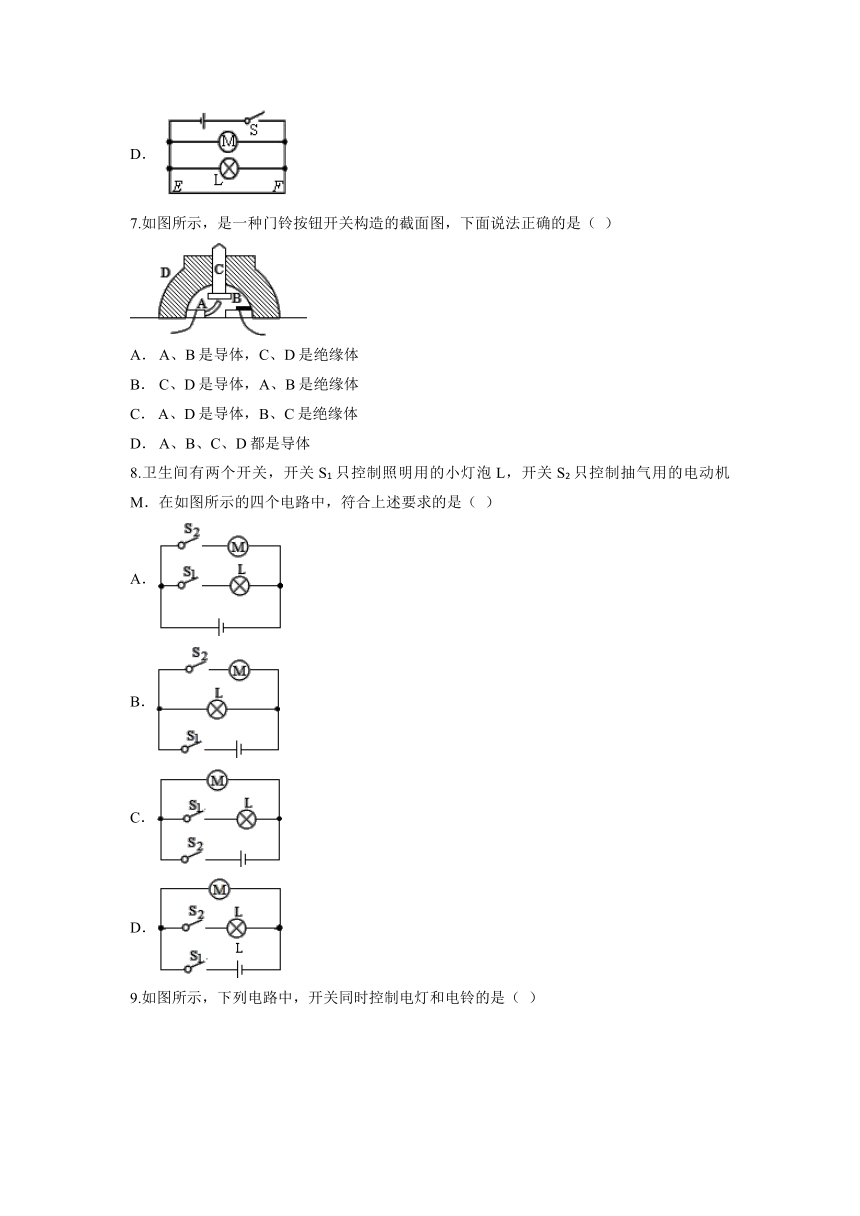

7.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（ ）
A． A、B是导体，C、D是绝缘体
B． C、D是导体，A、B是绝缘体
C． A、D是导体，B、C是绝缘体
D． A、B、C、D都是导体
8.卫生间有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制抽气用的电动机M．在如图所示的四个电路中，符合上述要求的是（ ）
A．
B．
C．
D．

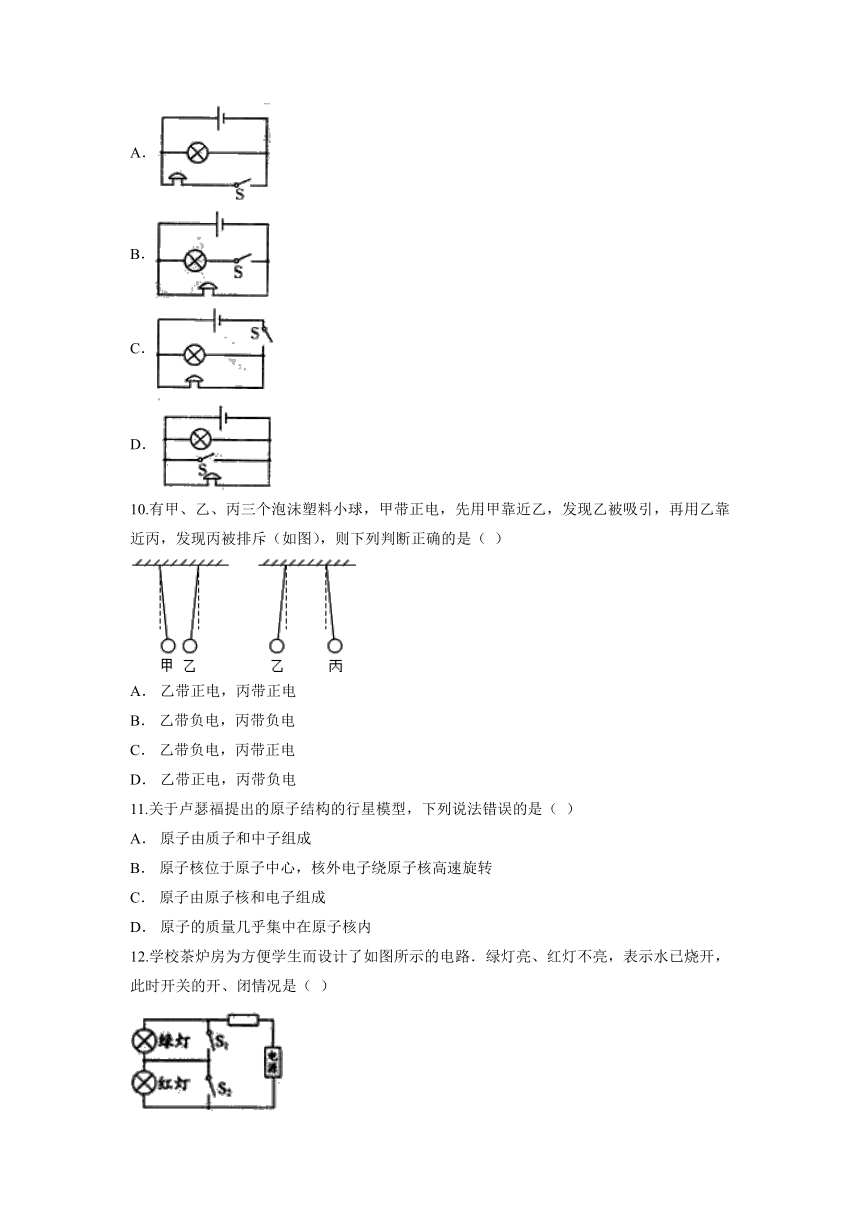

9.如图所示，下列电路中，开关同时控制电灯和电铃的是（ ）
A．
B．
C．
D．
10.有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，再用乙靠近丙，发现丙被排斥（如图），则下列判断正确的是（ ）
A． 乙带正电，丙带正电
B． 乙带负电，丙带负电
C． 乙带负电，丙带正电
D． 乙带正电，丙带负电
11.关于卢瑟福提出的原子结构的行星模型，下列说法错误的是（ ）
A． 原子由质子和中子组成
B． 原子核位于原子中心，核外电子绕原子核高速旋转
C． 原子由原子核和电子组成
D． 原子的质量几乎集中在原子核内
12.学校茶炉房为方便学生而设计了如图所示的电路．绿灯亮、红灯不亮，表示水已烧开，此时开关的开、闭情况是（ ）
A． S1断开、S2闭合
B． S1闭合、S2断开
C． S1、S2都断开
D． S1、S2都闭合

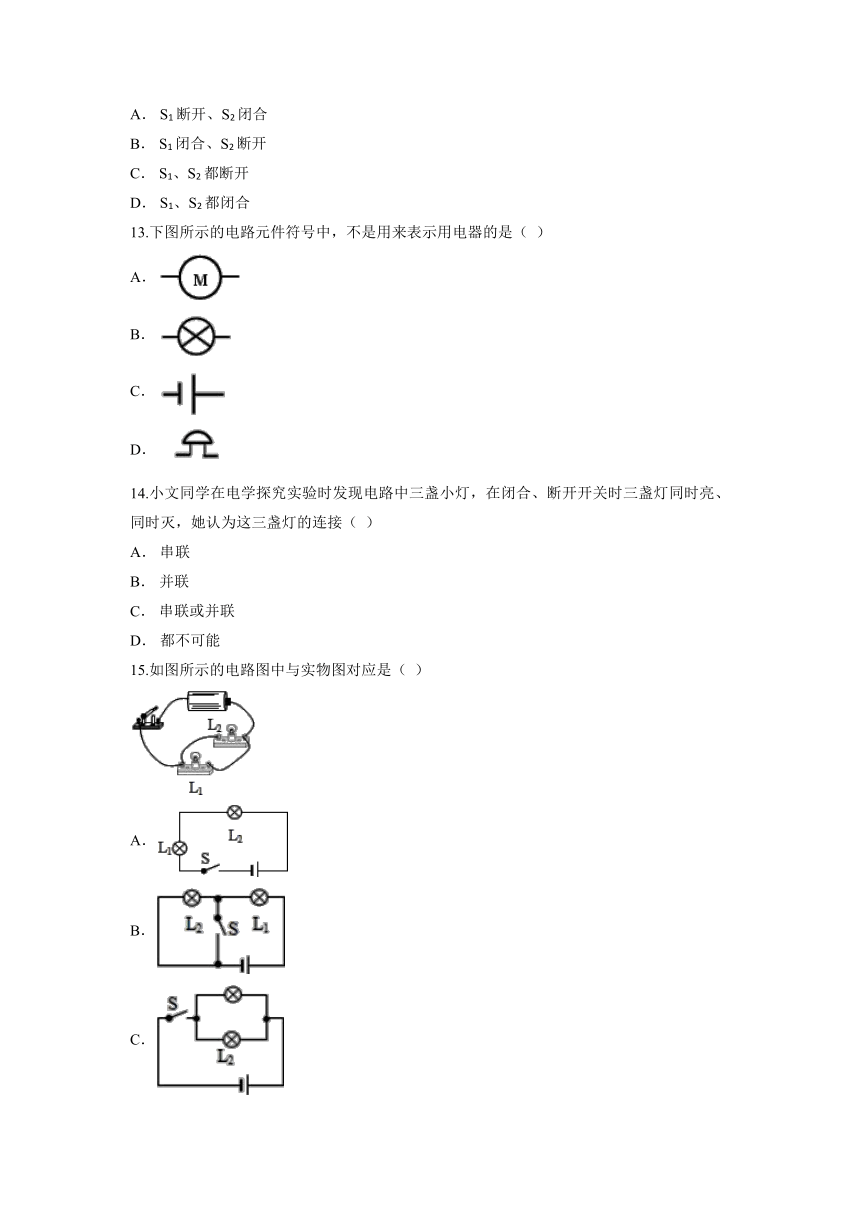

13.下图所示的电路元件符号中，不是用来表示用电器的是（ ）
A．
B．
C．
D．
14.小文同学在电学探究实验时发现电路中三盏小灯，在闭合、断开开关时三盏灯同时亮、同时灭，她认为这三盏灯的连接（ ）
A． 串联
B． 并联
C． 串联或并联
D． 都不可能
15.如图所示的电路图中与实物图对应是（ ）
A．
B．
C．
D．
二、填空题(共3小题)
16.如图所示，若要A灯亮，B灯不亮，应将开关 ______闭合，若要B灯亮A灯不亮，应将开关______闭合，若S2、S3闭合，S1断开，则A灯______，B灯 ______ ．
17.有些化纤布料做成的衣服穿在身上很容易脏，这主要是因为穿着化纤布料衣服时，容易发生 ______ ，从而 ______ 轻小的尘埃所造成的．在日常生活中消除静电的方法之一是 ______ ．
18.在如图所示电路中，当只闭合S2时，L1与L2是 ______ 联的；绝不允许开关 ______ 同时闭合．
三、实验题(共3小题)
19.某中学物理兴趣小组同学们设计了一个测量小灯泡电流的实验，并完成下列实验步骤：
A．画出电路图，并按照电路图连接实物
B．记录数据，整理器材
C．合上开关试触，发现电流表的指针偏转较小
D．电流表量程选“（0～3）A”接入电路
E．电流表量程选“（0～0.6）A”接入电路
（1）请将上述实验步骤按正确的顺序排列： ______ ．
（2）据图甲可知，小灯泡中的电流为 ______ A．
（3）用笔画线代替导线将图乙中的实物连接好．
（4）在测并联电路的电流时，若先在图丙中的A处测电路中的电流是0.5A，然后在B 处测得的电流是0.3A，则在C处测得的电流应为 ______ A．
20.在探究并联电路中各电路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起來接在相同电源上，组成如图1所示的电路．然后把一个电流表分别接入电路中A、B、C处测量电流．并记录数据．
（1）小李将电流表接在A处，闭合开关，电流表示数如图2所示，为了测量结果准确，她应该断开开关， ______ ，重新进行实验．
（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是 ______ ．
（3）老师收集到几个组的数据如表：
对于测量数据的相关分析，以下说法正确的两个是 ______ ．
A、第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第4组数据的偏差可能是电流表未调零所致．
21.如图是小红“探究并联电路电流特点”实验时未连好的电路，现要求灯L1和灯L2并联，且用电流表测通过灯L2中的电流．
（1）请你用笔画线表示导线完成下图电路连接，并在虚线框内画出电路图．（注意：连图与画图都用铅笔）
（2）实验时，连接电路前，开关应处于 ______ 状态，电流表应与被测用电器 ______ 联．
（3）闭合开关后小红发现电流表如图（a）所示，出现这个现象原因是 ______ ．小红修改了上述错误后，闭合开关，发现电流表的示数如图（b）所示，出现这个现象的原因是 ______ ．
（4）电路连接正确后，闭合开关电流表示数如图（c）所示,则通过灯L2的电流为 ______ A；再用电流表测干路中的电流时,电流表的示数如图（d）所示,通过灯L1中的电流为 ______ A．
答案解析
1.【答案】C
【解析】电流表的使用规则：
a、电流表要跟被测用电器串联在电路中；
b、“+”、“-”接线柱的接法要正确，使电流从“+”接线柱流入电流表，从“-”接线柱流出电流表；；
c、被测电流不要超过量程；
d、绝不允许把电流表不经用电器而直接接在电源的两极．
所以选项A、B、D正确，而电流表量程的选择要求根据要求选择，如果被测电流不超过0.6A则选择0～0.6A的量程更准确，而不是选用任意量程，故C说法不正确，所以选C．
2.【答案】B
【解析】由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．所以，应选B.
3.【答案】D
【解析】电流表有两个量程，分别为0～0.6A和0～3A，两个量程的分度值大小为5倍的关系即指针指在同一位置时，选择大量程时的电流表的示数是小量程示数的5倍，所以当从0～3A量程的刻度盘得到的电流是2.3A时，其实际电流应当是
4.【答案】B
【解析】A、为了准确测出电流值，在不超量程的情况下，尽量选择电流表的小量程，而不是一定选择小量程，故A错误；
B、在不能估测被测电流的情况下，要试触电流表的接线柱，再确定量程的选择，故B正确；
C、电流表应与被测用电器串联，但不一定接在电源的正极和用电器之间，故C错误；
D、电流表相当于导线，必须把电流表与被测电路串联，而不是并联，故D错误．
5.【答案】D
【解析】开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制．
A、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意；
B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不合题意；
C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；
D、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意．
6.【答案】D
【解析】导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆，
说明EF断开之后，电动机与指示灯是通路，EF断开之前，电动机与指示灯被短路，则导线EF与电动机和指示灯并联;
灯和电动机中，即使其中之一断路，另一个也能正常工作，说明指示灯与电动机互不影响，能独立工作，电动机与指示灯是并联的;
为防止EF断开之前电源被短路，电路干路中要接入保护电阻，由图示电路图可知，D符合要求．
7.【答案】A
【解析】A、B是用来连接导线的，故应是导体，C是按钮，D是外壳，为了防止触电，应是绝缘体．
8.【答案】A
【解析】开关S1只控制照明用的小灯泡L，开关S2只控制抽气用的电动机M，说明小灯泡L和电动机M并联，各由一个开关控制．
A、开关S1只控制小灯泡，开关S2只控制吸尘用的电动机，二者互不影响，符合题意；
B、开关S1为总开关，控制小灯泡和电动机，开关S2只控制电动机，不合题意；
C、开关S2为总开关，控制小灯泡和电动机，开关S1只控制小灯泡，不合题意；
D、开关S1为总开关，控制小灯泡和电动机，开关S2只控制小灯泡，不合题意．
9.【答案】C
【解析】一个开关同时控制电灯和电铃，可以串联，也可以并联；串联时，开关在哪个位置都能起到作用，并联时，开关必须在干路上才能同时控制电灯和电铃．
A、电灯和电铃并联，开关控制电铃不能控制灯泡，不符合题意；
B、电灯和电铃并联，开关控制灯泡不能控制电铃，不符合题意；
C、电灯和电铃并联，开关位于干路，能同时控制电灯和电铃，符合题意；
D、电灯和电铃并联，开关与它们并联，开关闭合后，形成电源短路，不符合题意．
10.【答案】B
【解析】有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，则乙有两种可能：可能不带电，也可能带负电；
再用乙靠近丙，发现丙被排斥，即说明乙和丙一定带电，且带同种电荷，即乙一定带负电，丙也一定带负电．
11.【答案】A
【解析】A、原子由原子核和电子组成，故A说法错误,符合题意．
B、原子核位于原子中心，核外电子绕原子核高速旋转，故B说法正确，不符合题意．
C、原子由原子核和电子组成，故C说法正确，不符合题意．
D、原子的质量几乎集中在原子核内，电子的质量相对于原子核来说很小，故D说法正确，不符合题意．
12.【答案】A
【解析】水烧开时，绿灯亮、红灯不亮说明绿灯通路，红灯被短路，即开关S1断开、S2闭合．
13.【答案】C
【解析】A电动机、B灯泡、D电铃都需要用电来工作，是消耗电能的，属用电器．C电源，是提供电能的装置，不是用电器．
14.【答案】C
【解析】电路中的三盏小灯，在闭合、断开开关时三盏灯同时亮、同时灭，有两种可能：一是电路串联，开关控制整个电路，各小灯之间互相影响；二是电路并联，开关在干路中，同样可以控制三只小灯．故这三盏灯的连接串联、并联均有可能．
15.【答案】C
【解析】电流从电源正极出发后，首先要分叉，一条流入上面灯泡，再流入开关；另一条流入下面灯泡，然后两条路径汇合在一起，流入电源负极．故画电路图C图一致．
故选C．
16.【答案】S1、S3；S1、S2；不亮；不亮．
【解析】要A灯亮，B灯不亮，则电流从电源正极经过S1、S3、A回到电源负极，因此开关S1、S3闭合；
要B灯亮A灯不亮，则电流从电源正极经过S1、S2、A回到电源负极，因此开关S1、S2闭合；
若S2、S3闭合，S1断开时，整个电路处于断开状态，故A、B都不亮．
17.【答案】摩擦起电；吸引；增加空气湿度（或者尽量穿棉衣，少穿化纤衣服等）．
【解析】（1）化纤布料做成的衣服穿在身上，化纤布料和皮肤摩擦，容易带电，带电的化纤布料吸引轻小的灰尘，所以容易脏．
（2）清除静电，我们可以采取“防”和“放”两手．“防”，我们应该尽量选用纯棉制品作为衣物和家居饰物的面料，尽量避免使用化纤地毯和以塑料为表面材料的家具，以防止摩擦起电．尽可能远离诸如电视机、电冰箱之类的电器，以防止感应起电．“放”，就是要增加湿度，使局部的静电容易释放．
18.【答案】串；S1、S2、S3．
【解析】（1）当闭合开关S2，断开开关S1、S3时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的；
（2）当S1、S2、S3同时闭合时，电流不经过用电器直接从电源正极流入电源负极，形成电源短路，这种电路是绝对不允许的．
19.【答案】（1）ADCEB；（2）0.3A；（3）如下图（4）0.2．
【解析】（1）测流过灯泡的电流，合理的实验步骤是：
A、画出电路图，并按照电路图，连接实物；
D、电流表量程选“（0～3A）”接入电路；
C、合上开关试触，发现电流表的指针偏转较小；
E、电流表量程选“（0～0.6）A”接入电路；
B、记录数据，整理器材．
故正确顺序为：ADCEB．
（2）由图甲所示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.3A．
（3）根据电路图连接实物电路图，如图所示：
（4）因为A点为干路电流，B、C点均为支路电流，故C点电流为：0.5A-0.3A=0.2A．
20.【答案】（1）换电流表的小量程；（2）电流表“+”、“-”接线柱接反了；（3）CD．
【解析】（1）在测量电流时，出现图示指针偏转角度太小的问题，是因为选用的电流表量程太大了，为了测量结果准确，她应该断开开关，换电流表的小量程，重新进行实验；
（2）在测量电流时，出现图示指针反向偏转的问题，是因为电流从“-”接线柱流入了，电流表连接存在的错误是“+”、“-”接线柱接反了；
（3）A、误差只能减小，不能避免，错误；
B、分析多组数据，是为了避免实验的偶然性，得出具有普遍性的结论，错误；
C、选用不同规格的灯进行实验，是为了得出具有普遍性的结论，正确；
D、第4组数据都比对应的3组大，可能因为测量时电流表指针没有调零所致，正确．
故选CD．
21.【答案】（1）如图所示；（2）断开；串联；（3）电流表未校零；量程选择过小；（4）0.5；0.5．
【解析】（1）从电源的正极开始连起，过开关S后分为两支：一支经过电流表、L2回到电源负极；一支直接经过灯L1回到电源负极，电路连接如图所示：
电路图如下：
（2）连接电路的过程中，为了保护电路，开关应处于断开状态；电流表在测量电流时，应与被测电路串联；
（3）如图（a）所示，在未闭合开关前，电流表指针未指在零上，出现这个现象的原因是电流表未校零；
如图（b）所示，可知电流表的指针的偏角太小，示数小于0.6A，说明量程选择过小．
（4）由图（c）可知，量程为0～0.6A，分度值为0.02A，读数为0.5A，通过灯L2的电流为0.5A；
如图（d）可知，量程为0～3A，分度值为0.1A，干路中的电流为1A，
故根据并联电路干路电流等于各支路电流之和可知：灯L1中的电流I=1A-0.5A=0.5A．
