第10章 静电场中的能量 单元测试（Word版含答案）

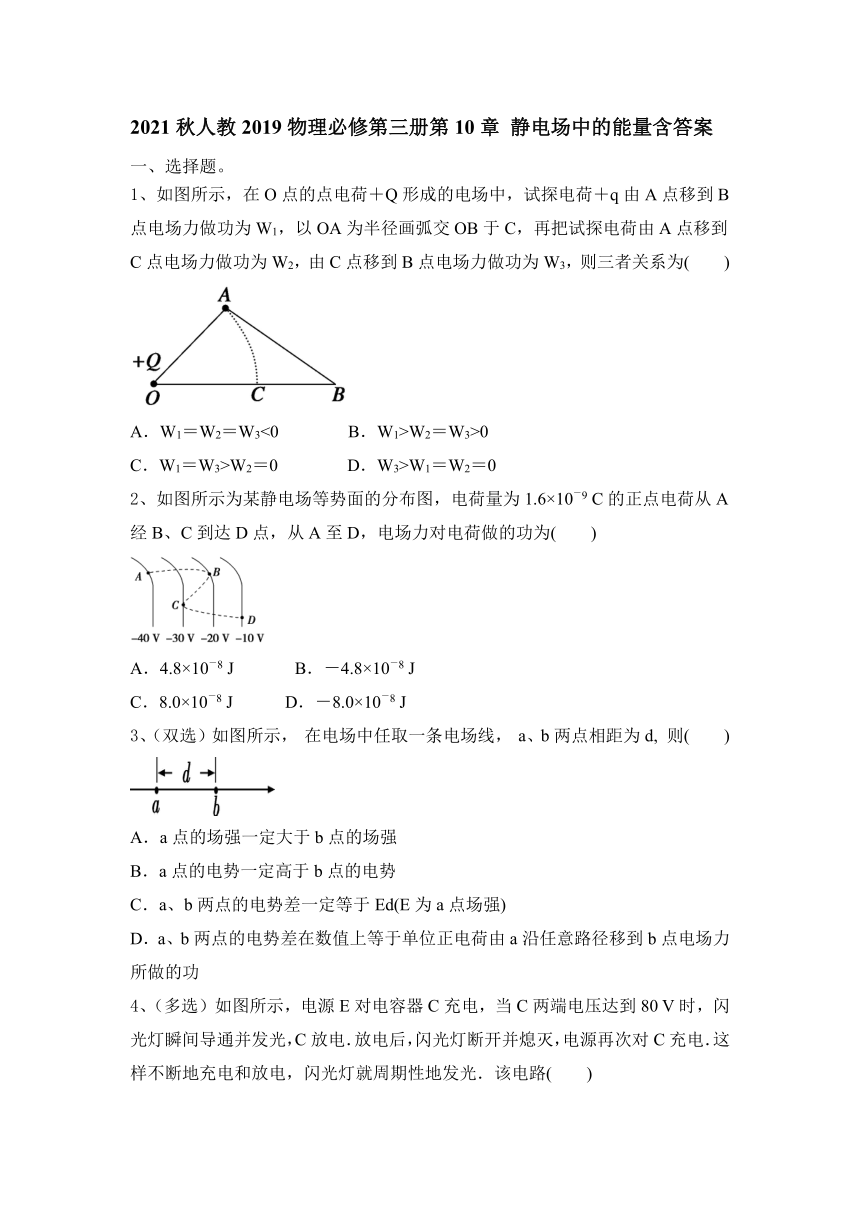

2021秋人教2019物理必修第三册第10章 静电场中的能量含答案
一、选择题。
1、如图所示，在O点的点电荷＋Q形成的电场中，试探电荷＋q由A点移到B点电场力做功为W1，以OA为半径画弧交OB于C，再把试探电荷由A点移到C点电场力做功为W2，由C点移到B点电场力做功为W3，则三者关系为(　　)
A．W1＝W2＝W3<0 B．W1>W2＝W3>0
C．W1＝W3>W2＝0 D．W3>W1＝W2＝0
2、如图所示为某静电场等势面的分布图，电荷量为1.6×10－9 C的正点电荷从A经B、C到达D点，从A至D，电场力对电荷做的功为(　　)
A．4.8×10－8 J　　　 B．－4.8×10－8 J
C．8.0×10－8 J D．－8.0×10－8 J
3、（双选）如图所示， 在电场中任取一条电场线， a、b两点相距为d, 则(　　)
A．a点的场强一定大于b点的场强
B．a点的电势一定高于b点的电势
C．a、b两点的电势差一定等于Ed(E为a点场强)
D．a、b两点的电势差在数值上等于单位正电荷由a沿任意路径移到b点电场力所做的功

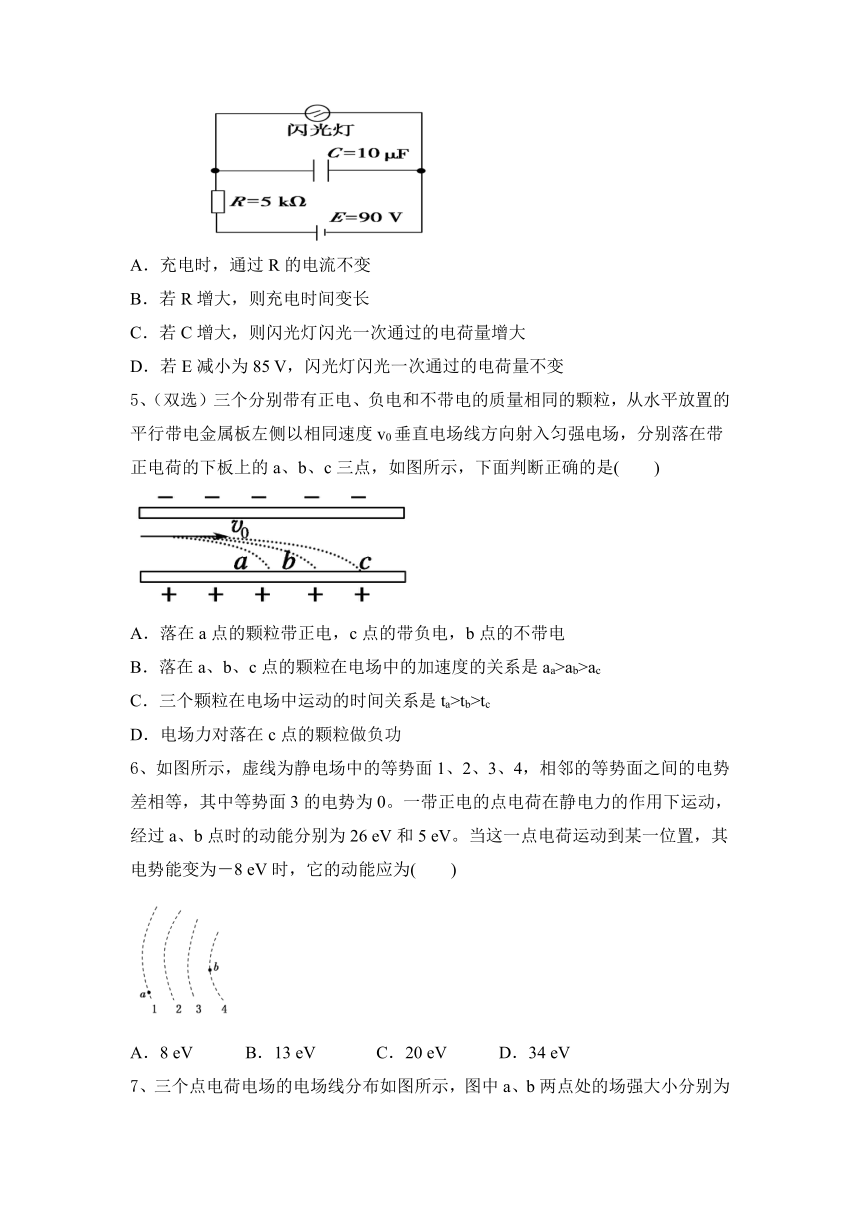

4、（多选）如图所示，电源E对电容器C充电，当C两端电压达到80 V时，闪光灯瞬间导通并发光，C放电．放电后，闪光灯断开并熄灭，电源再次对C充电．这样不断地充电和放电，闪光灯就周期性地发光．该电路(　　)
A．充电时，通过R的电流不变
B．若R增大，则充电时间变长
C．若C增大，则闪光灯闪光一次通过的电荷量增大
D．若E减小为85 V，闪光灯闪光一次通过的电荷量不变
5、（双选）三个分别带有正电、负电和不带电的质量相同的颗粒，从水平放置的平行带电金属板左侧以相同速度v0垂直电场线方向射入匀强电场，分别落在带正电荷的下板上的a、b、c三点，如图所示，下面判断正确的是(　　)
A．落在a点的颗粒带正电，c点的带负电，b点的不带电
B．落在a、b、c点的颗粒在电场中的加速度的关系是aa>ab>ac
C．三个颗粒在电场中运动的时间关系是ta>tb>tc
D．电场力对落在c点的颗粒做负功
6、如图所示，虚线为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26 eV和5 eV。当这一点电荷运动到某一位置，其电势能变为－8 eV时，它的动能应为(　　)
A．8 eV　　　B．13 eV C．20 eV D．34 eV

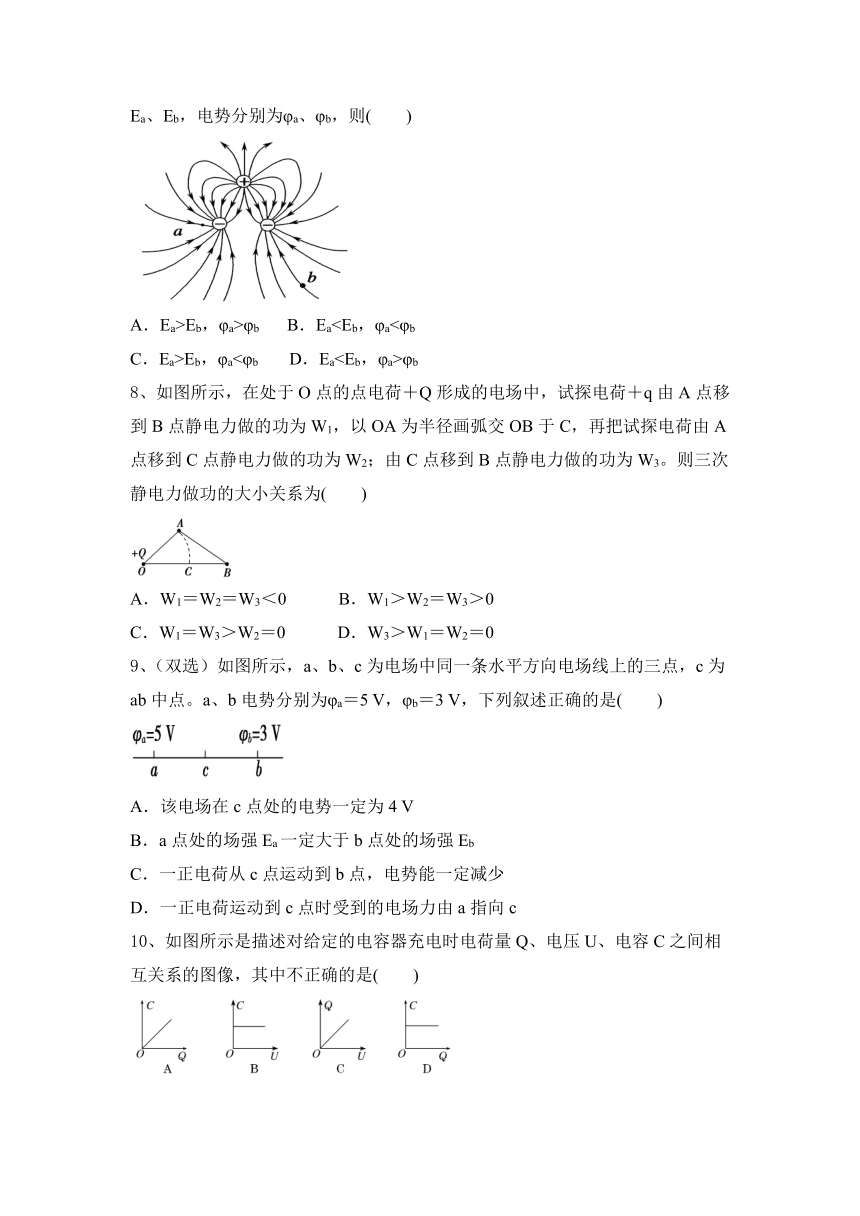

7、三个点电荷电场的电场线分布如图所示，图中a、b两点处的场强大小分别为Ea、Eb，电势分别为φa、φb，则(　　)
A．Ea>Eb，φa>φb B．EaC．Ea>Eb，φa<φb D．Eaφb
8、如图所示，在处于O点的点电荷＋Q形成的电场中，试探电荷＋q由A点移到B点静电力做的功为W1，以OA为半径画弧交OB于C，再把试探电荷由A点移到C点静电力做的功为W2；由C点移到B点静电力做的功为W3。则三次静电力做功的大小关系为(　　)
A．W1＝W2＝W3＜0 B．W1＞W2＝W3＞0
C．W1＝W3＞W2＝0 D．W3＞W1＝W2＝0
9、（双选）如图所示，a、b、c为电场中同一条水平方向电场线上的三点，c为ab中点。a、b电势分别为φa＝5 V，φb＝3 V，下列叙述正确的是(　　)
A．该电场在c点处的电势一定为4 V
B．a点处的场强Ea一定大于b点处的场强Eb
C．一正电荷从c点运动到b点，电势能一定减少
D．一正电荷运动到c点时受到的电场力由a指向c
10、如图所示是描述对给定的电容器充电时电荷量Q、电压U、电容C之间相互关系的图像，其中不正确的是(　　)
11、电子以初速度v0沿垂直电场强度方向射入两平行金属板中间的匀强电场中，现增大两板间的电压，但仍能使电子穿过该电场。则电子穿越平行板间的电场所需时间(　　)
A．随电压的增大而减小
B．随电压的增大而增大
C．与电压的增大无关
D．不能判定是否与电压增大有关
12、如图所示，带正电的导体球A置于原来不带电的空腔导体球B内，a、c分别为导体A、B内的点，b为导体A和B之间的一点，下列说法正确的是(　　)
A．a、b、c三点的电势都相等
B．a点的电场强度为0，但电势最高
C．b点的电场强度为0，但电势大于0
D．a、b、c三点的电场强度均为0
二、填空类题
13、如图所示，把电量为－5×10－9 C的电荷，从电场中的A点移到B点，其电势能 (选填“增大”“减小”或“不变”)；若A点的电势UA＝15 V，B点的电势UB＝10 V，则此过程中电场力做的功为 J.
14、高电阻放电法测电容的实验，是通过对高阻值电阻放电的方法测出电容器充电电压为U时所带的电荷量Q，从而再求出待测电容器的电容C，某同学的实验情况如下：

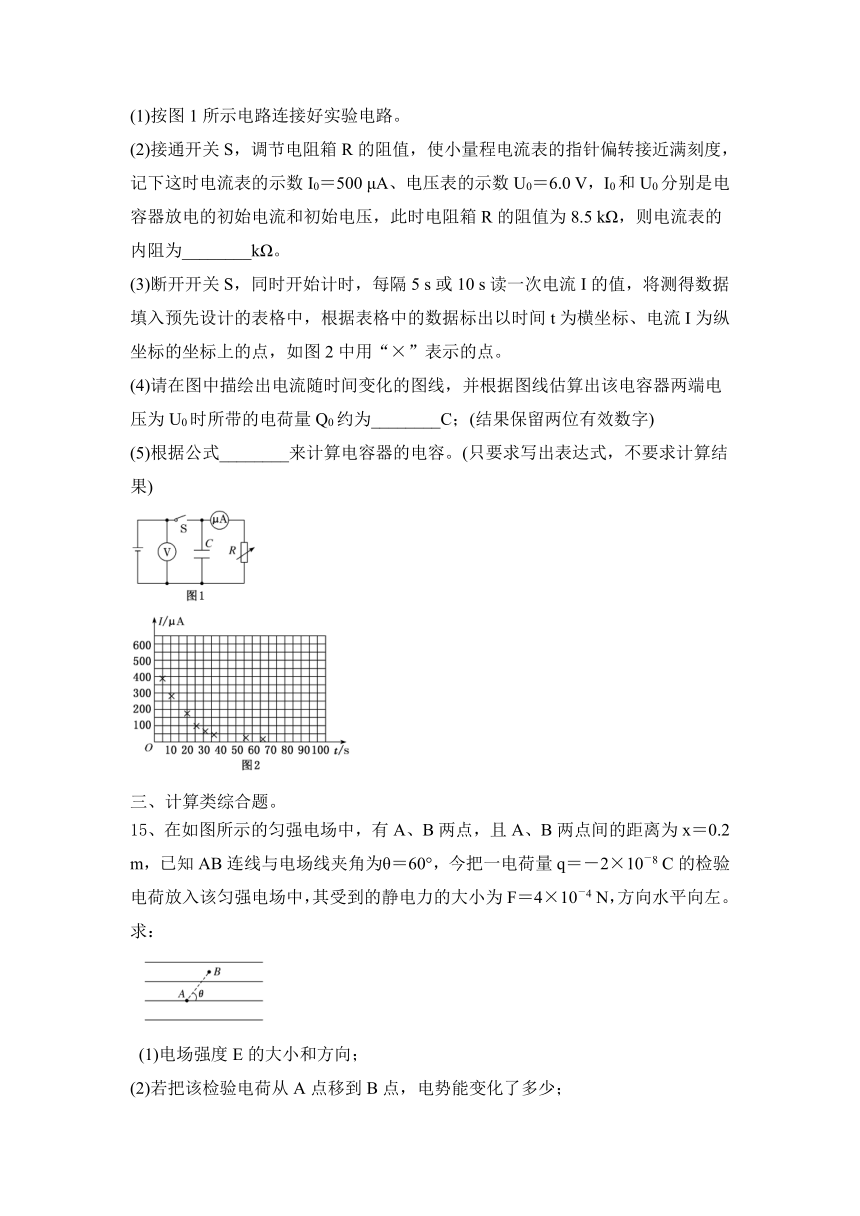

(1)按图1所示电路连接好实验电路。
(2)接通开关S，调节电阻箱R的阻值，使小量程电流表的指针偏转接近满刻度，记下这时电流表的示数I0＝500 μA、电压表的示数U0＝6.0 V，I0和U0分别是电容器放电的初始电流和初始电压，此时电阻箱R的阻值为8.5 kΩ，则电流表的内阻为________kΩ。
(3)断开开关S，同时开始计时，每隔5 s或10 s读一次电流I的值，将测得数据填入预先设计的表格中，根据表格中的数据标出以时间t为横坐标、电流I为纵坐标的坐标上的点，如图2中用“×”表示的点。
(4)请在图中描绘出电流随时间变化的图线，并根据图线估算出该电容器两端电压为U0时所带的电荷量Q0约为________C；(结果保留两位有效数字)
(5)根据公式________来计算电容器的电容。(只要求写出表达式，不要求计算结果)
三、计算类综合题。
15、在如图所示的匀强电场中，有A、B两点，且A、B两点间的距离为x＝0.2 m，已知AB连线与电场线夹角为θ＝60°，今把一电荷量q＝－2×10－8 C的检验电荷放入该匀强电场中，其受到的静电力的大小为F＝4×10－4 N，方向水平向左。求：
(1)电场强度E的大小和方向；
(2)若把该检验电荷从A点移到B点，电势能变化了多少；
(3)若A点为电势零点，电荷量q′＝－2×10－8 C的检验电荷在B点的电势能为多少。
16、（计算题）计算机键盘上的每一个按键下面都有一个电容传感器。电容的计算公式是C＝ε，其中ε＝9.0×10－12 F·m－1，S表示两金属片的正对面积，d表示两金属片间的距离。当某一键被按下时，d发生改变，引起电容器的电容发生改变，从而给电子线路发出相应的信号。已知两金属片的正对面积为50 mm2，键未被按下时，两金属片间的距离为0.60 mm。只要电容变化达0.25 pF，电子线路就能发出相应的信号。那么为使按键得到反应，至少需要按下多大距离？
17、（计算题）如图所示，A、B为两块足够大的相距为d的平行金属板，接在电压为U的电源上，在A板的中央P点放置一个电子发射源，可以向各个方向释放电子。设电子的质量为m、电荷量为e，射出的初速度为v，求电子打在B板上的区域面积。(不计电子的重力)
2021秋人教2019物理必修第三册第10章 静电场中的能量含答案
一、选择题。
1、如图所示，在O点的点电荷＋Q形成的电场中，试探电荷＋q由A点移到B点电场力做功为W1，以OA为半径画弧交OB于C，再把试探电荷由A点移到C点电场力做功为W2，由C点移到B点电场力做功为W3，则三者关系为(　　)
A．W1＝W2＝W3<0 B．W1>W2＝W3>0
C．W1＝W3>W2＝0 D．W3>W1＝W2＝0
【答案】C
2、如图所示为某静电场等势面的分布图，电荷量为1.6×10－9 C的正点电荷从A经B、C到达D点，从A至D，电场力对电荷做的功为(　　)
A．4.8×10－8 J　　　 B．－4.8×10－8 J
C．8.0×10－8 J D．－8.0×10－8 J
【答案】B　
3、（双选）如图所示， 在电场中任取一条电场线， a、b两点相距为d, 则(　　)
A．a点的场强一定大于b点的场强
B．a点的电势一定高于b点的电势
C．a、b两点的电势差一定等于Ed(E为a点场强)
D．a、b两点的电势差在数值上等于单位正电荷由a沿任意路径移到b点电场力所做的功
【答案】BD
4、（多选）如图所示，电源E对电容器C充电，当C两端电压达到80 V时，闪光灯瞬间导通并发光，C放电．放电后，闪光灯断开并熄灭，电源再次对C充电．这样不断地充电和放电，闪光灯就周期性地发光．该电路(　　)
A．充电时，通过R的电流不变
B．若R增大，则充电时间变长
C．若C增大，则闪光灯闪光一次通过的电荷量增大
D．若E减小为85 V，闪光灯闪光一次通过的电荷量不变
【答案】BCD　
5、（双选）三个分别带有正电、负电和不带电的质量相同的颗粒，从水平放置的平行带电金属板左侧以相同速度v0垂直电场线方向射入匀强电场，分别落在带正电荷的下板上的a、b、c三点，如图所示，下面判断正确的是(　　)
A．落在a点的颗粒带正电，c点的带负电，b点的不带电
B．落在a、b、c点的颗粒在电场中的加速度的关系是aa>ab>ac
C．三个颗粒在电场中运动的时间关系是ta>tb>tc
D．电场力对落在c点的颗粒做负功
【答案】BD
6、如图所示，虚线为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0。一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26 eV和5 eV。当这一点电荷运动到某一位置，其电势能变为－8 eV时，它的动能应为(　　)
A．8 eV　　　B．13 eV C．20 eV D．34 eV
【答案】C　
7、三个点电荷电场的电场线分布如图所示，图中a、b两点处的场强大小分别为Ea、Eb，电势分别为φa、φb，则(　　)
A．Ea>Eb，φa>φb B．EaC．Ea>Eb，φa<φb D．Eaφb
【答案】C
8、如图所示，在处于O点的点电荷＋Q形成的电场中，试探电荷＋q由A点移到B点静电力做的功为W1，以OA为半径画弧交OB于C，再把试探电荷由A点移到C点静电力做的功为W2；由C点移到B点静电力做的功为W3。则三次静电力做功的大小关系为(　　)
A．W1＝W2＝W3＜0 B．W1＞W2＝W3＞0
C．W1＝W3＞W2＝0 D．W3＞W1＝W2＝0
【答案】C　
9、（双选）如图所示，a、b、c为电场中同一条水平方向电场线上的三点，c为ab中点。a、b电势分别为φa＝5 V，φb＝3 V，下列叙述正确的是(　　)
A．该电场在c点处的电势一定为4 V
B．a点处的场强Ea一定大于b点处的场强Eb
C．一正电荷从c点运动到b点，电势能一定减少
D．一正电荷运动到c点时受到的电场力由a指向c
【答案】CD
10、如图所示是描述对给定的电容器充电时电荷量Q、电压U、电容C之间相互关系的图像，其中不正确的是(　　)
【答案】A　
11、电子以初速度v0沿垂直电场强度方向射入两平行金属板中间的匀强电场中，现增大两板间的电压，但仍能使电子穿过该电场。则电子穿越平行板间的电场所需时间(　　)
A．随电压的增大而减小
B．随电压的增大而增大
C．与电压的增大无关
D．不能判定是否与电压增大有关
【答案】C　
12、如图所示，带正电的导体球A置于原来不带电的空腔导体球B内，a、c分别为导体A、B内的点，b为导体A和B之间的一点，下列说法正确的是(　　)
A．a、b、c三点的电势都相等
B．a点的电场强度为0，但电势最高
C．b点的电场强度为0，但电势大于0
D．a、b、c三点的电场强度均为0
【答案】B　
二、填空类题
13、如图所示，把电量为－5×10－9 C的电荷，从电场中的A点移到B点，其电势能 (选填“增大”“减小”或“不变”)；若A点的电势UA＝15 V，B点的电势UB＝10 V，则此过程中电场力做的功为 J.
【答案】增大 －2.5×10－8
14、高电阻放电法测电容的实验，是通过对高阻值电阻放电的方法测出电容器充电电压为U时所带的电荷量Q，从而再求出待测电容器的电容C，某同学的实验情况如下：
(1)按图1所示电路连接好实验电路。
(2)接通开关S，调节电阻箱R的阻值，使小量程电流表的指针偏转接近满刻度，记下这时电流表的示数I0＝500 μA、电压表的示数U0＝6.0 V，I0和U0分别是电容器放电的初始电流和初始电压，此时电阻箱R的阻值为8.5 kΩ，则电流表的内阻为________kΩ。
(3)断开开关S，同时开始计时，每隔5 s或10 s读一次电流I的值，将测得数据填入预先设计的表格中，根据表格中的数据标出以时间t为横坐标、电流I为纵坐标的坐标上的点，如图2中用“×”表示的点。
(4)请在图中描绘出电流随时间变化的图线，并根据图线估算出该电容器两端电压为U0时所带的电荷量Q0约为________C；(结果保留两位有效数字)
(5)根据公式________来计算电容器的电容。(只要求写出表达式，不要求计算结果)
【答案】(2)3.5 　(4)如图所示　8.5×10－3　 (5)C＝
三、计算类综合题。
15、在如图所示的匀强电场中，有A、B两点，且A、B两点间的距离为x＝0.2 m，已知AB连线与电场线夹角为θ＝60°，今把一电荷量q＝－2×10－8 C的检验电荷放入该匀强电场中，其受到的静电力的大小为F＝4×10－4 N，方向水平向左。求：
(1)电场强度E的大小和方向；
(2)若把该检验电荷从A点移到B点，电势能变化了多少；
(3)若A点为电势零点，电荷量q′＝－2×10－8 C的检验电荷在B点的电势能为多少。
【答案】(1)2×104 N/C　方向水平向右　(2)增加了4×10－5 J　(3)4×10－5 J
解析：(1)电场强度E的大小为E＝＝2×104 N/C，方向水平向右。
(2)检验电荷从A点移到B点静电力做负功
WAB＝－Fxcos θ＝－4×10－4×0.2×cos 60° J＝－4×10－5 J
由静电力做功与电势能变化关系得，电势能增加了4×10－5 J。
(3)若A点为电势零点，则EpB＝4×10－5 J，
由φB＝，解得φB＝－2×103 V
电荷量q′＝－2×10－8 C的检验电荷在B点的电势能
EpB′＝q′φB＝4×10－5 J。
16、（计算题）计算机键盘上的每一个按键下面都有一个电容传感器。电容的计算公式是C＝ε，其中ε＝9.0×10－12 F·m－1，S表示两金属片的正对面积，d表示两金属片间的距离。当某一键被按下时，d发生改变，引起电容器的电容发生改变，从而给电子线路发出相应的信号。已知两金属片的正对面积为50 mm2，键未被按下时，两金属片间的距离为0.60 mm。只要电容变化达0.25 pF，电子线路就能发出相应的信号。那么为使按键得到反应，至少需要按下多大距离？
【答案】　0.15 mm
【解析】由题中给出的电容计算公式C＝ε及相关数据，解得键未按下时的电容C1＝0.75 pF，由＝得＝，又C2＝1.00 pF，解得Δd＝0.15 mm。
17、（计算题）如图所示，A、B为两块足够大的相距为d的平行金属板，接在电压为U的电源上，在A板的中央P点放置一个电子发射源，可以向各个方向释放电子。设电子的质量为m、电荷量为e，射出的初速度为v，求电子打在B板上的区域面积。(不计电子的重力)
【答案】
【解析】打在区域最边缘的电子，其初速度方向平行于金属板，在电场中做类平抛运动，在垂直于电场方向做匀速运动，即r＝vt
在平行电场方向做初速度为零的匀加速运动，即d＝at2
电子在平行电场方向上的加速度a＝＝
电子打在B板上的区域面积S＝πr2
解得S＝。
