第十一章 电路及其应用 单元检测（Word版含答案）

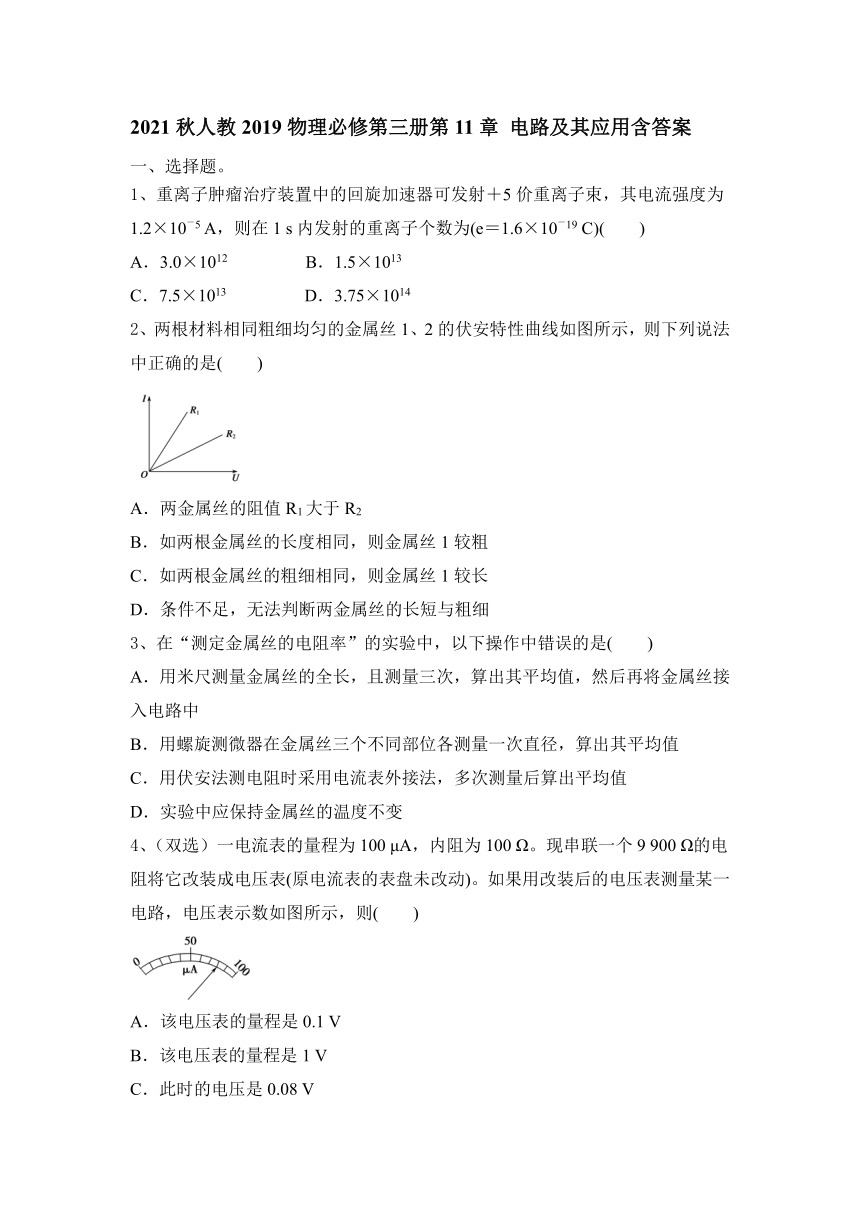

2021秋人教2019物理必修第三册第11章 电路及其应用含答案
一、选择题。
1、重离子肿瘤治疗装置中的回旋加速器可发射＋5价重离子束，其电流强度为1.2×10－5 A，则在1 s内发射的重离子个数为(e＝1.6×10－19 C)(　　)
A．3.0×1012 B．1.5×1013
C．7.5×1013 D．3.75×1014
2、两根材料相同粗细均匀的金属丝1、2的伏安特性曲线如图所示，则下列说法中正确的是(　　)
A．两金属丝的阻值R1大于R2
B．如两根金属丝的长度相同，则金属丝1较粗
C．如两根金属丝的粗细相同，则金属丝1较长
D．条件不足，无法判断两金属丝的长短与粗细
3、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
4、（双选）一电流表的量程为100 μA，内阻为100 Ω。现串联一个9 900 Ω的电阻将它改装成电压表(原电流表的表盘未改动)。如果用改装后的电压表测量某一电路，电压表示数如图所示，则(　　)
A．该电压表的量程是0.1 V
B．该电压表的量程是1 V
C．此时的电压是0.08 V
D．此时的电压是0.8 V
5、（多选）关于多用电表表盘上的刻度线，下列说法中正确的是(　　)
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
6、（双选）用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是(　　)
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越小，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
7、一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为(　　)
A．qv B.
C．qvS D.
8、如图所示，P是一个表面均匀镀有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜材料的电阻率为ρ，膜的厚度为d。管两端有导电金属箍M、N。现把它接入电路中，测得M、N两端电压为U，通过它的电流为I，则金属膜的电阻率的值为(　　)
A. B. C. D.

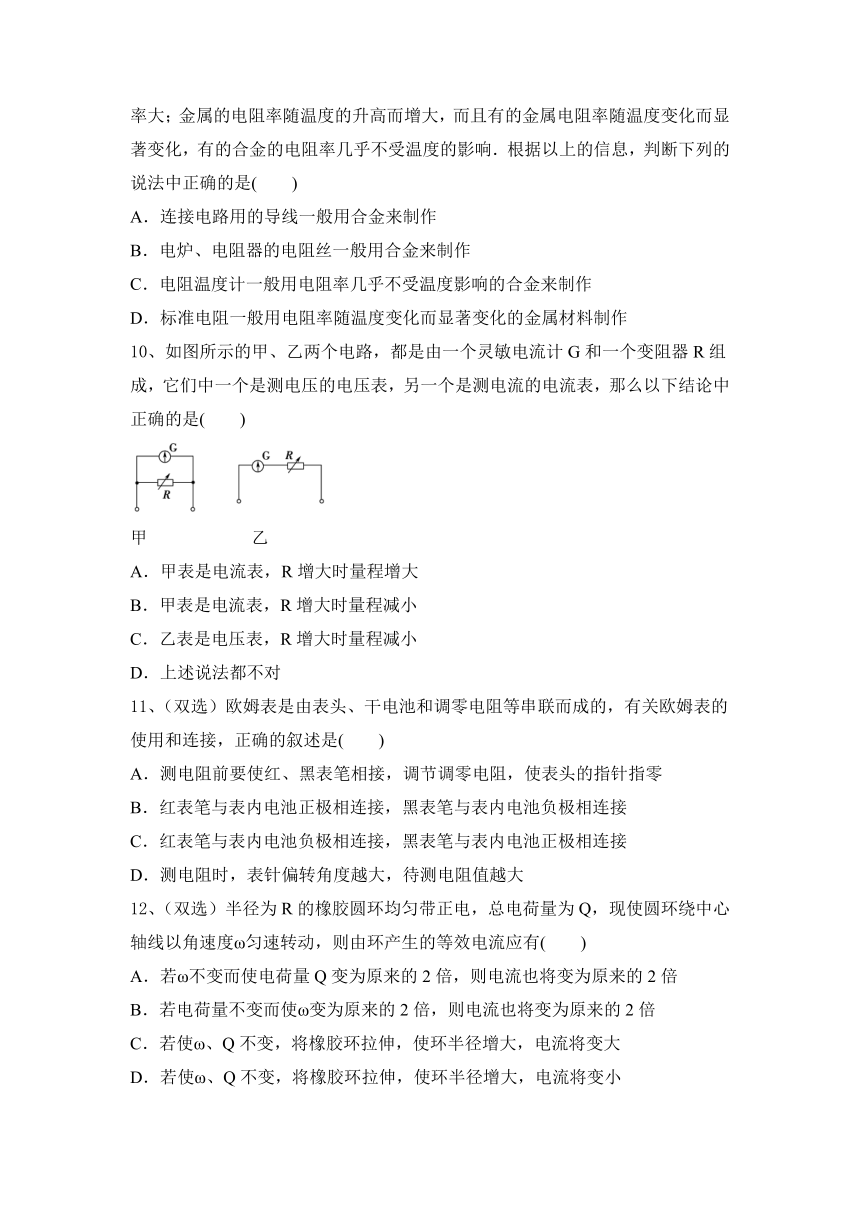

9、金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，而且有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是(　　)
A．连接电路用的导线一般用合金来制作
B．电炉、电阻器的电阻丝一般用合金来制作
C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
10、如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是(　　)
甲　　　　　　乙
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．上述说法都不对
11、（双选）欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是(　　)
A．测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零
B．红表笔与表内电池正极相连接，黑表笔与表内电池负极相连接
C．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接
D．测电阻时，表针偏转角度越大，待测电阻值越大
12、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕中心轴线以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小

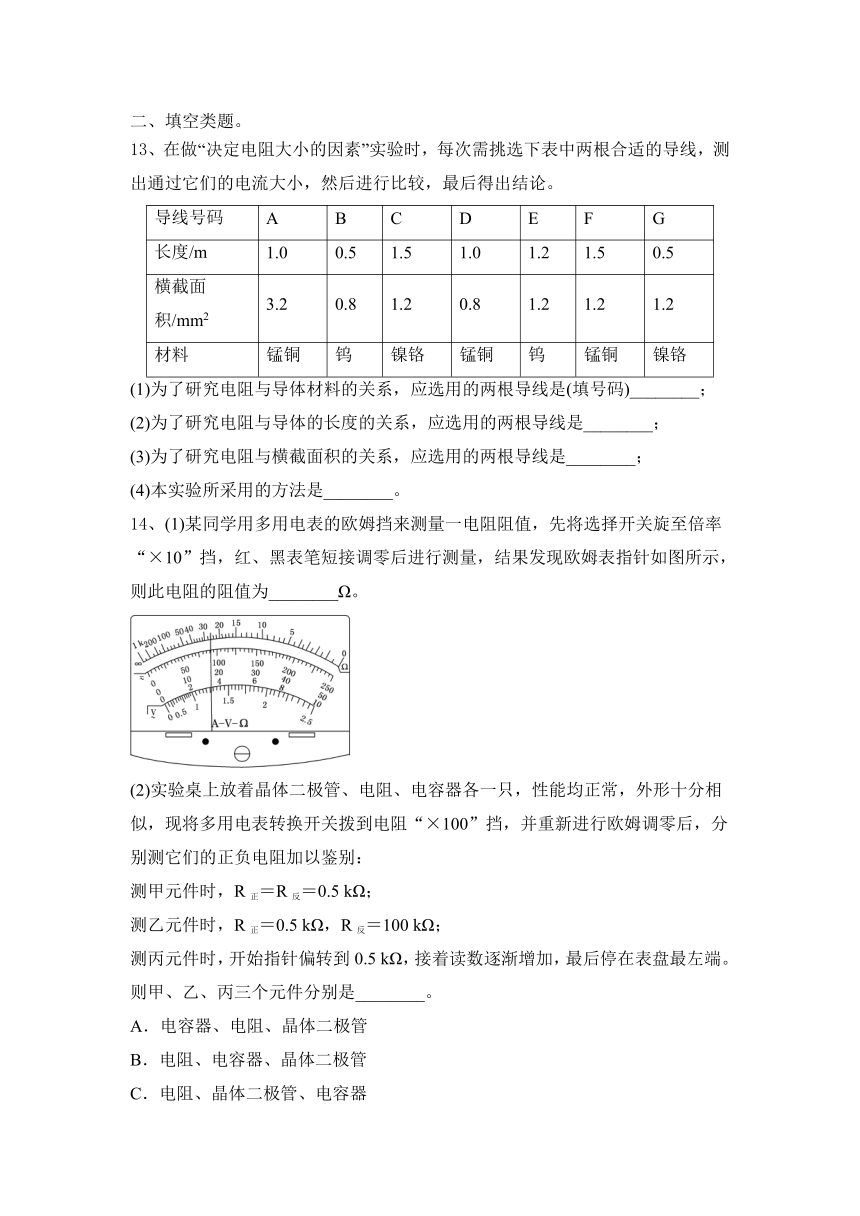

二、填空类题。
13、在做“决定电阻大小的因素”实验时，每次需挑选下表中两根合适的导线，测出通过它们的电流大小，然后进行比较，最后得出结论。
导线号码 A B C D E F G
长度/m 1.0 0.5 1.5 1.0 1.2 1.5 0.5
横截面积/mm2 3.2 0.8 1.2 0.8 1.2 1.2 1.2
材料 锰铜 钨 镍铬 锰铜 钨 锰铜 镍铬
(1)为了研究电阻与导体材料的关系，应选用的两根导线是(填号码)________；
(2)为了研究电阻与导体的长度的关系，应选用的两根导线是________；
(3)为了研究电阻与横截面积的关系，应选用的两根导线是________；
(4)本实验所采用的方法是________。
14、(1)某同学用多用电表的欧姆挡来测量一电阻阻值，先将选择开关旋至倍率“×10”挡，红、黑表笔短接调零后进行测量，结果发现欧姆表指针如图所示，则此电阻的阻值为________Ω。
(2)实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用电表转换开关拨到电阻“×100”挡，并重新进行欧姆调零后，分别测它们的正负电阻加以鉴别：
测甲元件时，R正＝R反＝0.5 kΩ；
测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；
测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在表盘最左端。
则甲、乙、丙三个元件分别是________。
A．电容器、电阻、晶体二极管
B．电阻、电容器、晶体二极管
C．电阻、晶体二极管、电容器
D．晶体二极管、电阻、电容器

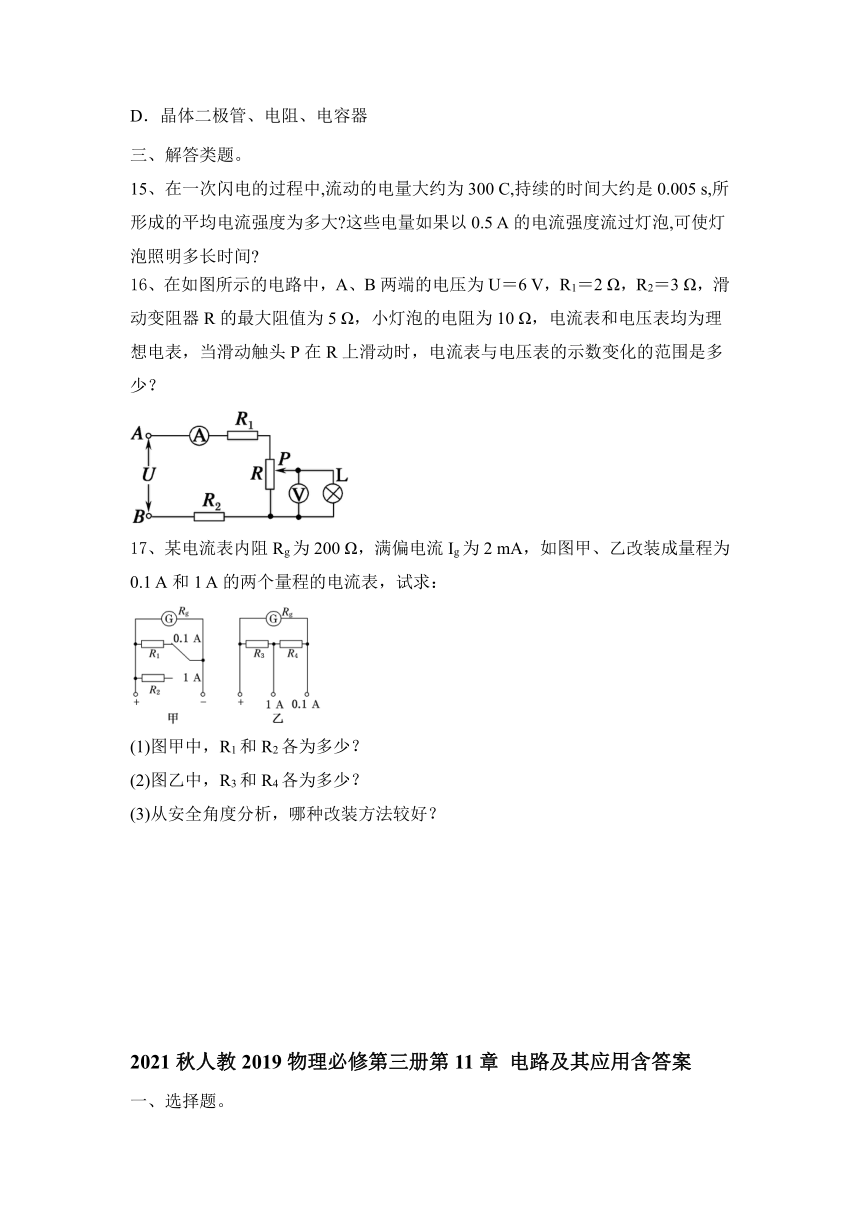

三、解答类题。
15、在一次闪电的过程中,流动的电量大约为300 C,持续的时间大约是0.005 s,所形成的平均电流强度为多大 这些电量如果以0.5 A的电流强度流过灯泡,可使灯泡照明多长时间
16、在如图所示的电路中，A、B两端的电压为U＝6 V，R1＝2 Ω，R2＝3 Ω，滑动变阻器R的最大阻值为5 Ω，小灯泡的电阻为10 Ω，电流表和电压表均为理想电表，当滑动触头P在R上滑动时，电流表与电压表的示数变化的范围是多少？
17、某电流表内阻Rg为200 Ω，满偏电流Ig为2 mA，如图甲、乙改装成量程为0.1 A和1 A的两个量程的电流表，试求：
(1)图甲中，R1和R2各为多少？
(2)图乙中，R3和R4各为多少？
(3)从安全角度分析，哪种改装方法较好？
2021秋人教2019物理必修第三册第11章 电路及其应用含答案
一、选择题。
1、重离子肿瘤治疗装置中的回旋加速器可发射＋5价重离子束，其电流强度为1.2×10－5 A，则在1 s内发射的重离子个数为(e＝1.6×10－19 C)(　　)
A．3.0×1012 B．1.5×1013
C．7.5×1013 D．3.75×1014
【答案】B　
2、两根材料相同粗细均匀的金属丝1、2的伏安特性曲线如图所示，则下列说法中正确的是(　　)
A．两金属丝的阻值R1大于R2
B．如两根金属丝的长度相同，则金属丝1较粗
C．如两根金属丝的粗细相同，则金属丝1较长
D．条件不足，无法判断两金属丝的长短与粗细
【答案】B
3、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
【答案】A　
4、（双选）一电流表的量程为100 μA，内阻为100 Ω。现串联一个9 900 Ω的电阻将它改装成电压表(原电流表的表盘未改动)。如果用改装后的电压表测量某一电路，电压表示数如图所示，则(　　)
A．该电压表的量程是0.1 V
B．该电压表的量程是1 V
C．此时的电压是0.08 V
D．此时的电压是0.8 V
【答案】BD　
5、（多选）关于多用电表表盘上的刻度线，下列说法中正确的是(　　)
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度
B．电阻刻度是不均匀的
C．电阻刻度上的零刻度与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度与直流电流的最大刻度线不对应
【答案】ABC
6、（双选）用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是(　　)
A．电压表的内电阻越小，测量越精确
B．电流表的内电阻越小，测量越精确
C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值
D．由于电流表的分流作用，使Rx的测量值小于真实值
【答案】BC　
7、一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为(　　)
A．qv B.
C．qvS D.
【答案】A　
8、如图所示，P是一个表面均匀镀有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜材料的电阻率为ρ，膜的厚度为d。管两端有导电金属箍M、N。现把它接入电路中，测得M、N两端电压为U，通过它的电流为I，则金属膜的电阻率的值为(　　)
A. B. C. D.
【答案】C
9、金属材料的电阻率有以下特点：一般而言，纯金属的电阻率小，合金的电阻率大；金属的电阻率随温度的升高而增大，而且有的金属电阻率随温度变化而显著变化，有的合金的电阻率几乎不受温度的影响．根据以上的信息，判断下列的说法中正确的是(　　)
A．连接电路用的导线一般用合金来制作
B．电炉、电阻器的电阻丝一般用合金来制作
C．电阻温度计一般用电阻率几乎不受温度影响的合金来制作
D．标准电阻一般用电阻率随温度变化而显著变化的金属材料制作
【答案】B
10、如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是(　　)
甲　　　　　　乙
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．上述说法都不对
【答案】B 　
11、（双选）欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是(　　)
A．测电阻前要使红、黑表笔相接，调节调零电阻，使表头的指针指零
B．红表笔与表内电池正极相连接，黑表笔与表内电池负极相连接
C．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接
D．测电阻时，表针偏转角度越大，待测电阻值越大
【答案】AC
12、（双选）半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕中心轴线以角速度ω匀速转动，则由环产生的等效电流应有(　　)
A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍
B．若电荷量不变而使ω变为原来的2倍，则电流也将变为原来的2倍
C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大
D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小
【答案】AB　
二、填空类题。
13、在做“决定电阻大小的因素”实验时，每次需挑选下表中两根合适的导线，测出通过它们的电流大小，然后进行比较，最后得出结论。
导线号码 A B C D E F G
长度/m 1.0 0.5 1.5 1.0 1.2 1.5 0.5
横截面积/mm2 3.2 0.8 1.2 0.8 1.2 1.2 1.2
材料 锰铜 钨 镍铬 锰铜 钨 锰铜 镍铬
(1)为了研究电阻与导体材料的关系，应选用的两根导线是(填号码)________；
(2)为了研究电阻与导体的长度的关系，应选用的两根导线是________；
(3)为了研究电阻与横截面积的关系，应选用的两根导线是________；
(4)本实验所采用的方法是________。
【答案】(1)C、F　 (2)C、G　 (3)A、D　 (4)控制变量法
14、(1)某同学用多用电表的欧姆挡来测量一电阻阻值，先将选择开关旋至倍率“×10”挡，红、黑表笔短接调零后进行测量，结果发现欧姆表指针如图所示，则此电阻的阻值为________Ω。
(2)实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用电表转换开关拨到电阻“×100”挡，并重新进行欧姆调零后，分别测它们的正负电阻加以鉴别：
测甲元件时，R正＝R反＝0.5 kΩ；
测乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；
测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在表盘最左端。
则甲、乙、丙三个元件分别是________。
A．电容器、电阻、晶体二极管
B．电阻、电容器、晶体二极管
C．电阻、晶体二极管、电容器
D．晶体二极管、电阻、电容器
【答案】(1)260　 (2)C
三、解答类题。
15、在一次闪电的过程中,流动的电量大约为300 C,持续的时间大约是0.005 s,所形成的平均电流强度为多大 这些电量如果以0.5 A的电流强度流过灯泡,可使灯泡照明多长时间
【答案】6×104 A　600 s
【解析】该次闪电形成的平均电流
I= A=6×104 A。
若闪电过程中流动的电量以0.5 A的电流通过灯泡,则照明的时间为
t'= s=600 s。
16、在如图所示的电路中，A、B两端的电压为U＝6 V，R1＝2 Ω，R2＝3 Ω，滑动变阻器R的最大阻值为5 Ω，小灯泡的电阻为10 Ω，电流表和电压表均为理想电表，当滑动触头P在R上滑动时，电流表与电压表的示数变化的范围是多少？
【答案】电流表0.6 A～0.72 A 电压表0～2.4 V
解析：当P在最上端时，电路的电阻最小，此时
Rmin＝R1＋R2＋＝ Ω
Imax＝＝ A＝0.72 A
电压表示数Umax＝Imax·＝0.72× V＝2.4 V，
当P在最下端时，电路的电阻最大
Rmax＝R1＋R2＋R＝10 Ω
Imin＝＝ A＝0.6 A
电压表示数最小Umin＝0
所以电流的变化范围0.6 A～0.72 A，电压的变化范围0～2.4 V.
17、某电流表内阻Rg为200 Ω，满偏电流Ig为2 mA，如图甲、乙改装成量程为0.1 A和1 A的两个量程的电流表，试求：
(1)图甲中，R1和R2各为多少？
(2)图乙中，R3和R4各为多少？
(3)从安全角度分析，哪种改装方法较好？
【答案】(1)4.08 Ω　0.4 Ω　(2)0.41 Ω　3.67 Ω (3)见解析
解析：(1)按图甲接法，由并联电路中电流跟电阻成反比，可得R1＝Rg＝×200 Ω＝4.08 Ω
R2＝Rg＝×200 Ω＝0.4 Ω。
(2)按图乙接法，量程为1 A时，R4和Rg串联后与R3并联；量程为0.1 A时，R3和R4串联后与Rg并联，分别得
Ig(Rg＋R4)＝(1－Ig)R3
IgRg＝(0.1－Ig)(R3＋R4)
解得R3＝0.41 Ω，R4＝3.67 Ω。
(3)乙图接法较好。
甲图中，若开关接触不良而没有接通，或换量程的过程中，电流将全部流经表头，可能把表头烧坏。
