浙教版科学九年级上第3章第三节认识简单机械（滑轮）

课件23张PPT。第3节 认识简单机械---滑轮

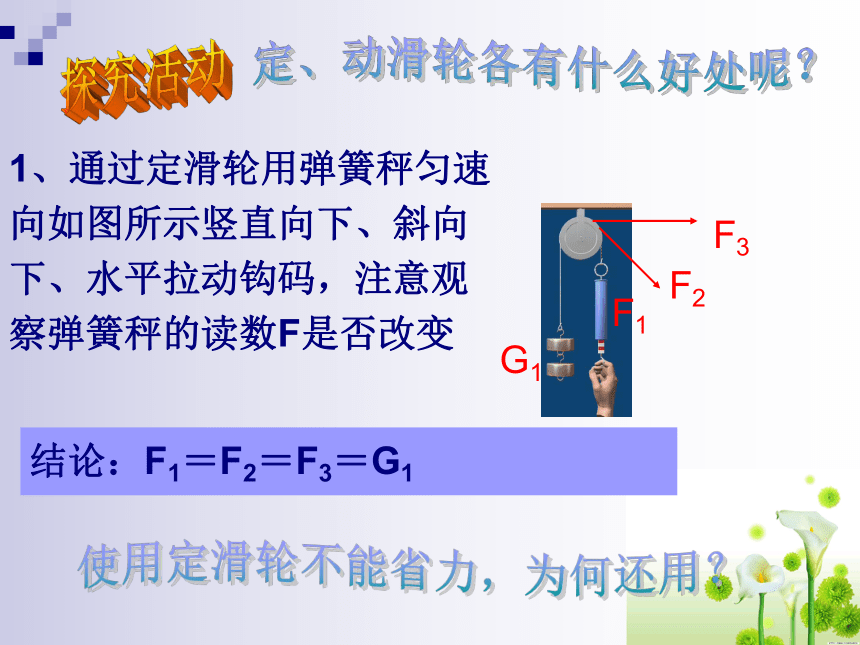

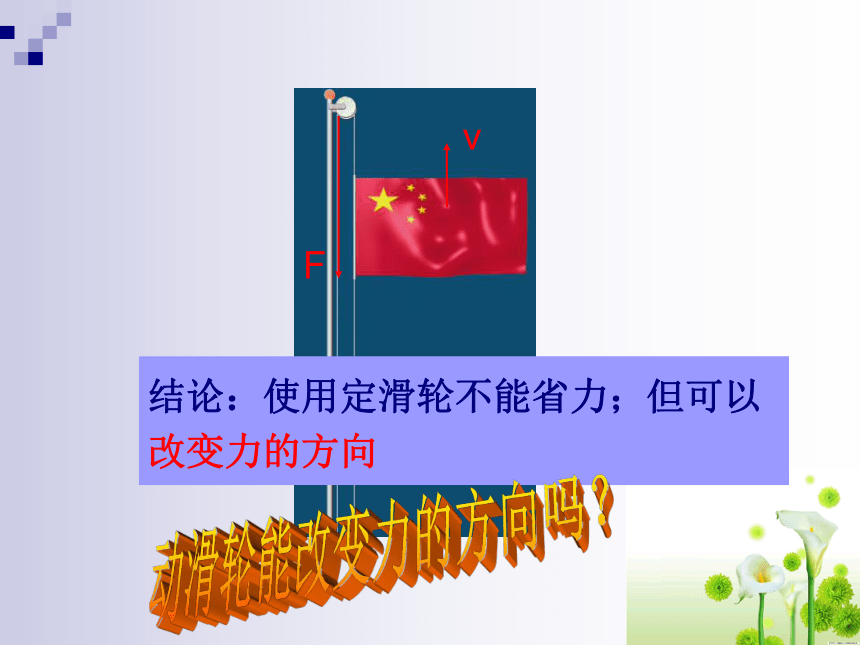

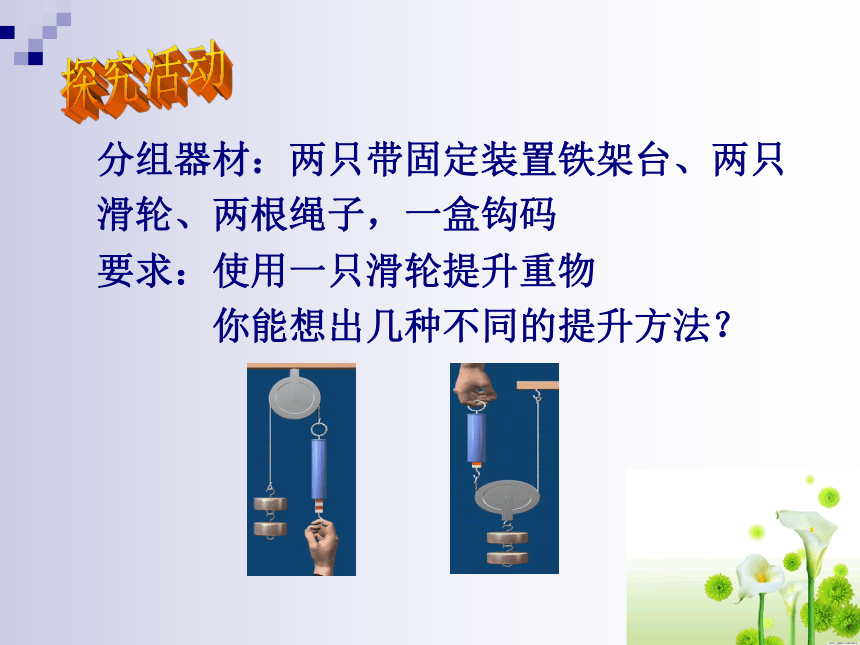

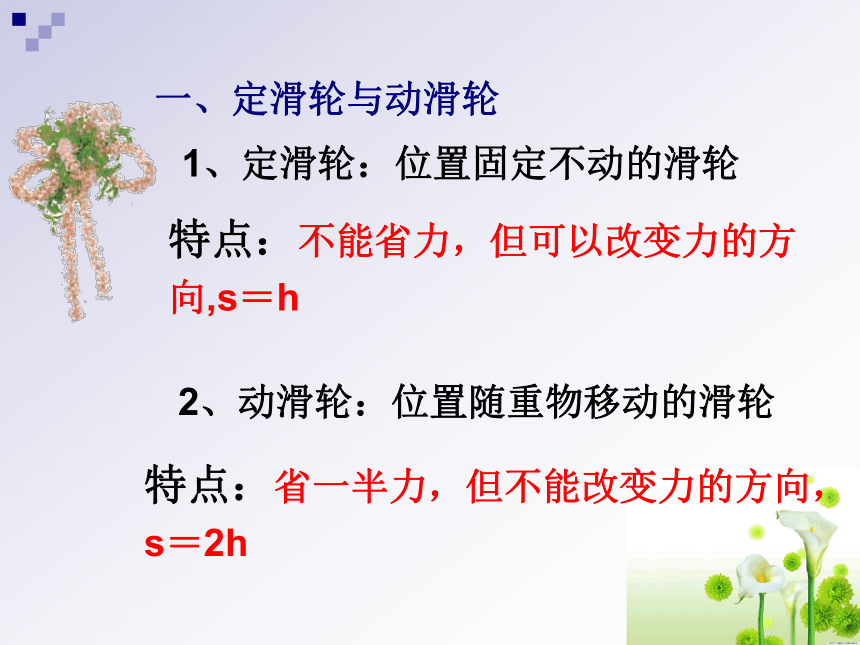

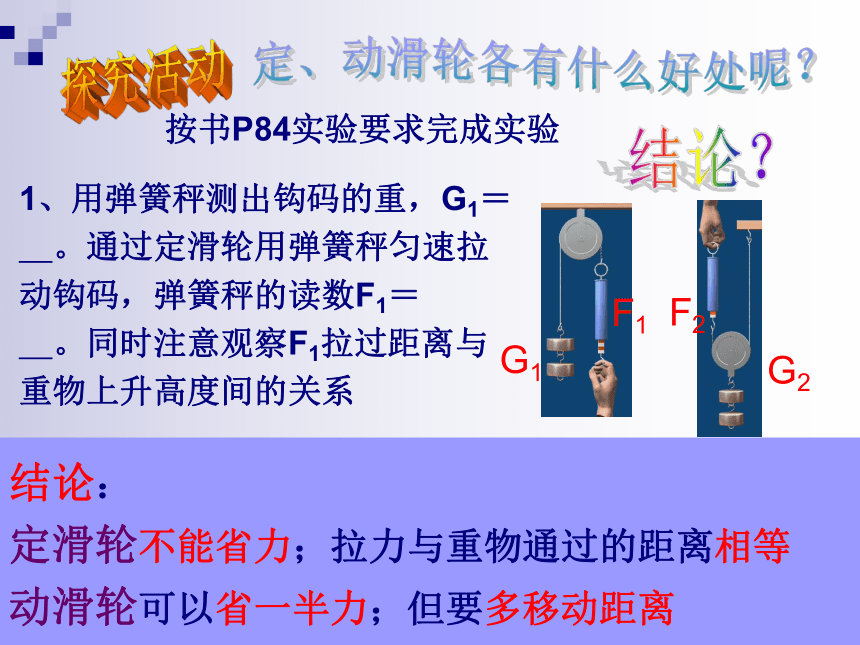

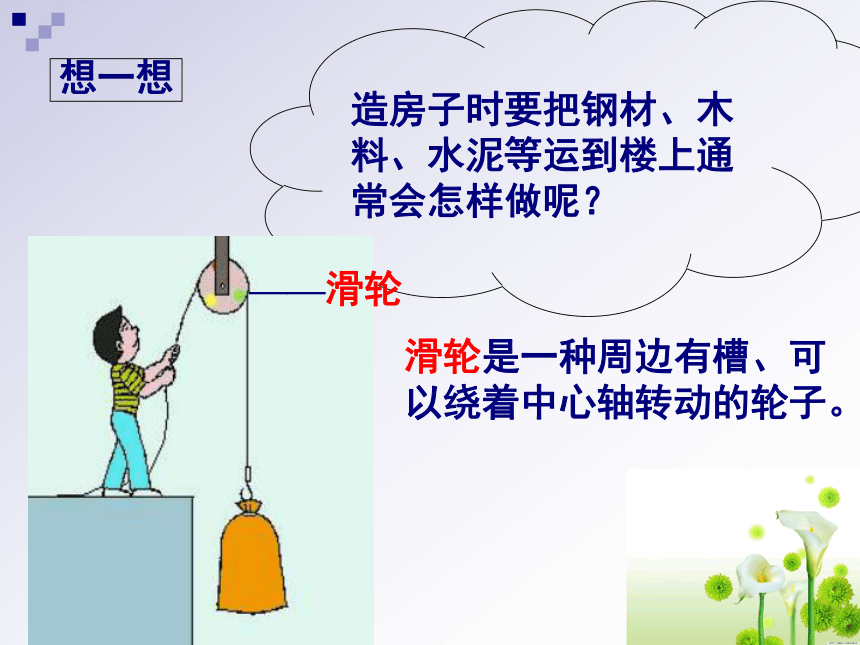

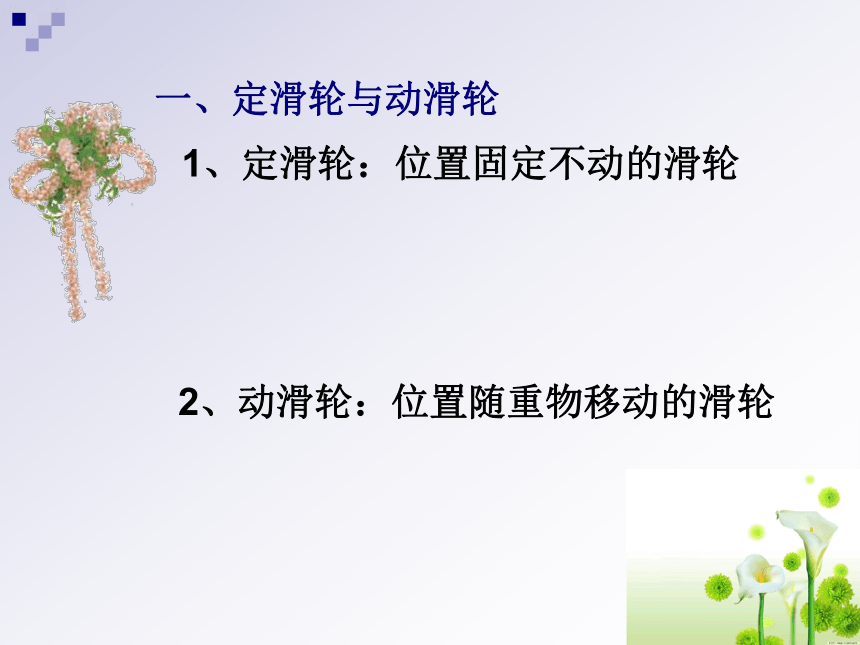

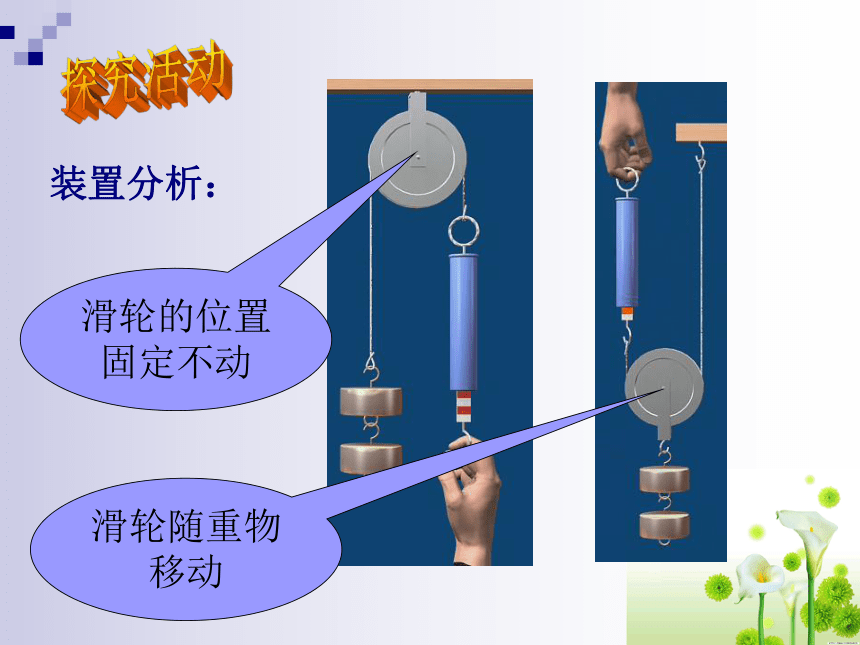

造房子时要把钢材、木料、水泥等运到楼上通常会怎样做呢？——滑轮滑轮是一种周边有槽、可以绕着中心轴转动的轮子。探究活动分组器材：两只带固定装置铁架台、两只滑轮、两根绳子，一盒钩码　要求：使用一只滑轮提升重物　　　　你能想出几种不同的提升方法？　探究活动装置分析：滑轮的位置固定不动滑轮随重物移动1、定滑轮：位置固定不动的滑轮一、定滑轮与动滑轮2、动滑轮：位置随重物移动的滑轮探究活动按书P84实验要求完成实验　1、用弹簧秤测出钩码的重，G1＝　　　。通过定滑轮用弹簧秤匀速拉动钩码，弹簧秤的读数F1＝　　　。同时注意观察F1拉过距离与重物上升高度间的关系定、动滑轮各有什么好处呢？F1G1G2F22、用弹簧秤测出钩码和动滑轮的总重，G2＝　　　。通过动滑轮用弹簧秤匀速拉动钩码，弹簧秤的读数F2＝　　　。同时注意观察F2拉过距离与重物上升高度间的关系结论？结论：定滑轮不能省力；拉力与重物通过的距离相等动滑轮可以省一半力；但要多移动距离探究活动1、通过定滑轮用弹簧秤匀速向如图所示竖直向下、斜向下、水平拉动钩码，注意观察弹簧秤的读数F是否改变定、动滑轮各有什么好处呢？F1G1F2F3结论：F1＝F2＝F3＝G1使用定滑轮不能省力，为何还用？探究活动定、动滑轮各有什么好处呢？F结论：使用定滑轮不能省力；但可以改变力的方向　　　动滑轮能改变力的方向吗？　　　v1、定滑轮：位置固定不动的滑轮一、定滑轮与动滑轮2、动滑轮：位置随重物移动的滑轮特点：不能省力，但可以改变力的方向,s＝h特点：省一半力，但不能改变力的方向，s＝2h探究活动定滑轮为什么不能省力？动滑轮为什么能省一半力？模型演示1、是什么杠杆？l1＝l2F1＝F22、为了把物体举得更高，怎么办？让绳子跨过杠杆拉动3、如何减小摩擦？拼上两个周边有槽的半轮－－制成定滑轮结论：定滑轮实质上是等臂杠杆　　F1模型演示1、是什么杠杆？l1＝2l2F1＝1/2F22、支点在哪？固定端绳子与滑轮相切处结论：动滑轮实质上是动力臂为阻力臂两倍的杠杆　　·O1、定滑轮：位置固定不动的滑轮一、定滑轮与动滑轮2、动滑轮：位置随重物移动的滑轮特点：　　省一半力，但不能改变力的方向， S＝2h实质：等臂杠杆实质：动力臂为阻力臂的两倍的杠杆·OL1L2·OL1L2特点：不能省力，但可以改变力的方向,s＝h l1＝ l2　 F＝G l1＝2 l2　 F＝1/2（G物＋G动）（不计摩擦）（不计摩擦）想一想：如果想要既能省力，又能改变力的方向，那怎么办？滑轮组由若干个定滑轮和动滑轮组成的装置叫滑轮组。 实验1、用弹簧秤测出钩码和滑轮的总重,G=___。
2、如图甲方式匀速拉动绳子，弹簧秤的读数F１=__。
3、如图乙方式匀速拉动绳子，弹簧秤的读数F2= ___。甲乙F1F2
23此时重物和动滑轮的总重由___段绳子承担。此时重物和动滑轮的总重由___段绳子承担。分析原因探究活动滑轮组的省力情况按书P85实验要求完成实验　（f＝0）结论？使用滑轮组时，动滑轮和重物的总重由几股绳子承担，提起重物所用的力就是总重的几分之一；重物上升高度为h，则绳子自由端移动距离为nh。即S绳=nh物重物上升速度为v，则绳子自由端移动速度为nv。即v绳=nv物结论例题　缠绕滑轮的绳子能承受的最大拉力为300牛，用它连接成如图的滑轮组，能否提升重为600牛的重物？（已知动滑轮重20牛，摩擦及绳的重力不计）解：总重　G＝600牛＋20牛＝620牛 因为所需要的拉力大于绳子所能承受的最大拉力，所以不能用来提升600牛的重物。练习1、按要求画出滑轮组的穿绳情况。（动滑轮重力不计，F为拉力） 二、滑轮组在水平位置的例题1、如图所示，用此滑轮组匀速拉动放在水平面上的物体，若物体重150牛，物体与水平面间的摩擦力为30牛，则所需拉力F为________牛。（滑轮重及摩擦均不计）分析：如图所示，绳子股数
n = 3 则拉力 F = 1/3f 102、如图所示，物体重力为100N，在大小为20N的水平拉力作用下匀速前进，这时物体受到的摩擦大小等于__________N（滑轮重及摩擦不计）分析：如图所示，绳子股数
n = 2则摩擦力 f = ? F104、如图所示,物体A重G＝80N, 在拉力下匀速前进, 物体A受到的摩擦力f＝60N,此时拉力F等于＿＿＿＿N.（滑轮自重及绳子与滑轮的摩擦不计）303如图所示，用滑轮组牵引重物在水平地面上匀速移动，已知所用拉力F=100N，滑轮本身的重及摩擦不计，则重物与地面间的摩擦力是多少牛顿？当物体移动1.5m时，绳子自由端拉过的距离是多少？解：n=3,F=1/nf则 f = nF =3 × 100N = 300N
S自= nS物 = 3 ×1.5m = 4.5m巩 固 练 习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）2: 如上图(b)所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）100100503:如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿和图＿＿用力大小一样。(b)(c)
