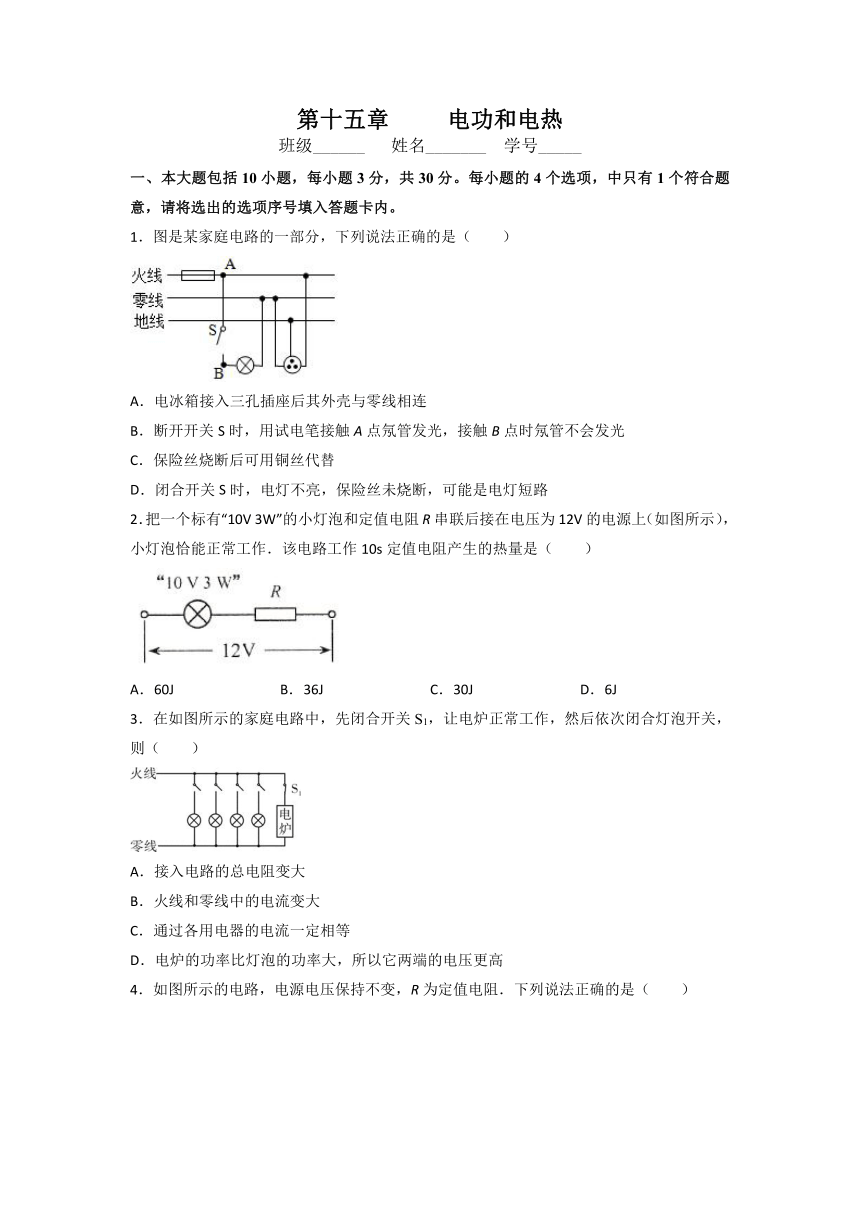

1．图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
2．把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s定值电阻产生的热量是（ ）
A．60J B．36J C．30J D．6J
3．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则（ ）
A．接入电路的总电阻变大
B．火线和零线中的电流变大
C．通过各用电器的电流一定相等
D．电炉的功率比灯泡的功率大，所以它两端的电压更高

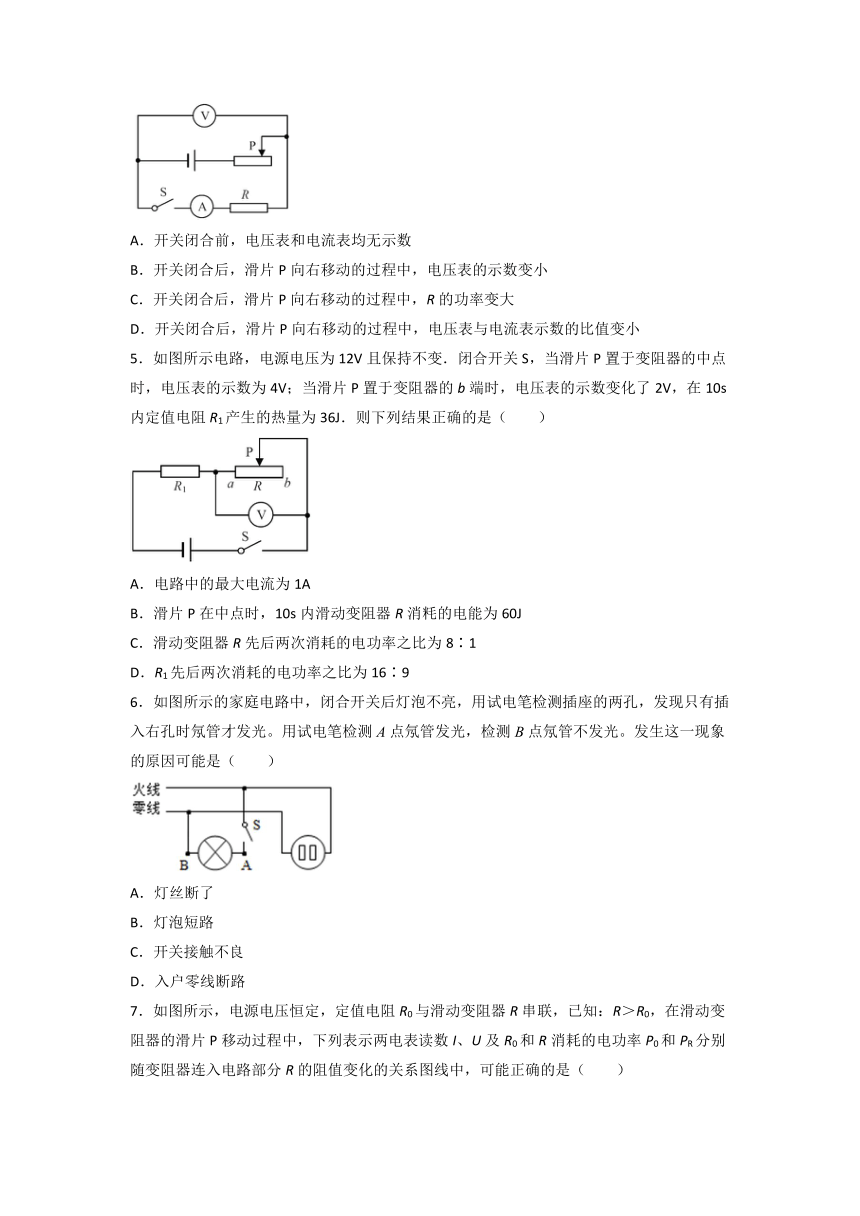

4．如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是（ ）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向右移动的过程中，R的功率变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
5．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J．则下列结果正确的是（ ）
A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8∶1
D．R1先后两次消耗的电功率之比为16∶9
6．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（ ）
A．灯丝断了
B．灯泡短路
C．开关接触不良
D．入户零线断路

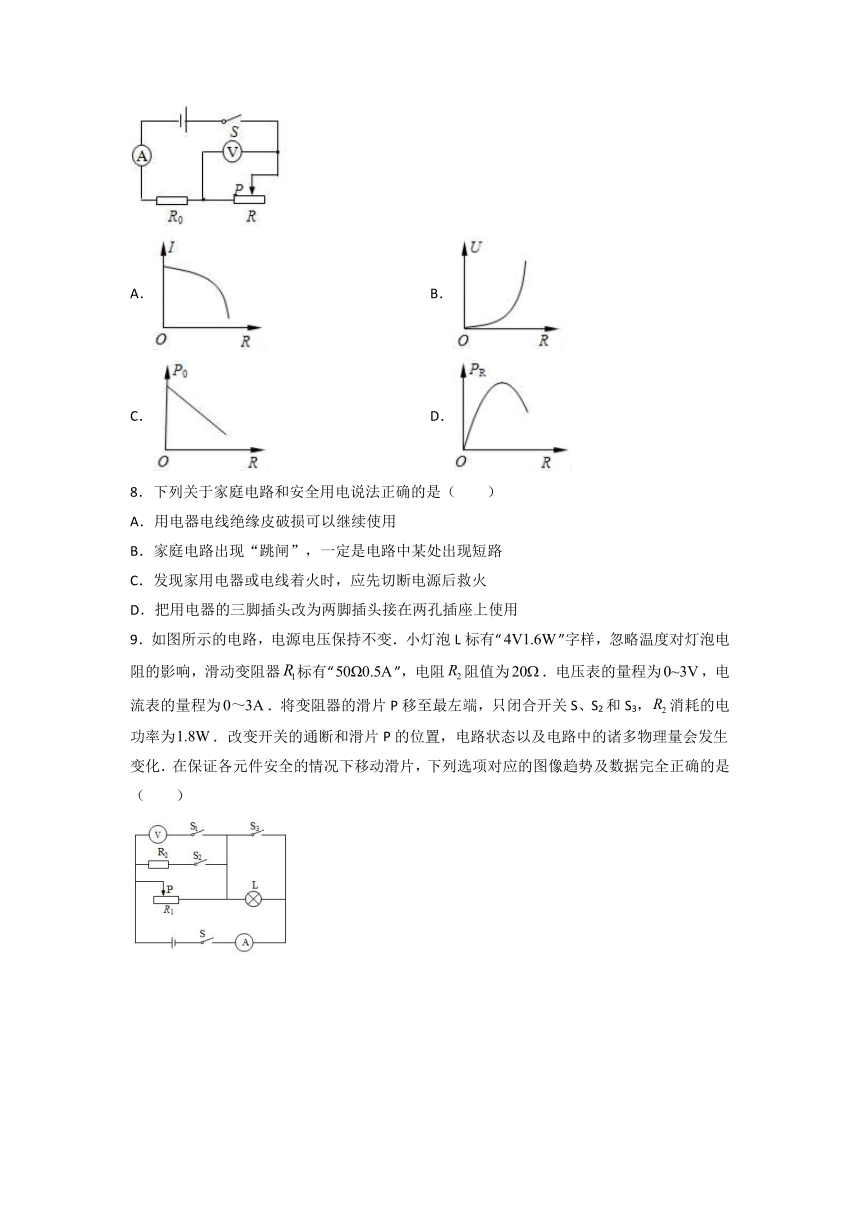

7．如图所示，电源电压恒定，定值电阻R0与滑动变阻器R串联，已知：R＞R0，在滑动变阻器的滑片P移动过程中，下列表示两电表读数I、U及R0和R消耗的电功率P0和PR分别随变阻器连入电路部分R的阻值变化的关系图线中，可能正确的是（ ）
A． B．
C． D．
8．下列关于家庭电路和安全用电说法正确的是（ ）
A．用电器电线绝缘皮破损可以继续使用
B．家庭电路出现“跳闸”，一定是电路中某处出现短路
C．发现家用电器或电线着火时，应先切断电源后救火
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
9．如图所示的电路，电源电压保持不变．小灯泡L标有“”字样，忽略温度对灯泡电阻的影响，滑动变阻器标有“”，电阻阻值为．电压表的量程为，电流表的量程为．将变阻器的滑片P移至最左端，只闭合开关S、S2和S3，消耗的电功率为．改变开关的通断和滑片P的位置，电路状态以及电路中的诸多物理量会发生变化．在保证各元件安全的情况下移动滑片，下列选项对应的图像趋势及数据完全正确的是（ ）
A．闭合S、S1，甲图横轴表示接入的阻值，纵轴表示电流表示数
B．闭合S、S1,乙图横轴表示接入的阻值，纵轴表示的电功率
C．闭合开关S、S2、和S3，丙图横轴表示接入的阻值，纵轴表示电路总功率
D．闭合开关S、S2，丁图横轴表示电路总电阻的倒数，纵轴表示电流表示数
10．甲、乙两个电阻的I-U图象如图所示，若把两个电阻串联接在同一电路中，则下列说法中正确的是（ ）
A．甲、乙两个电阻的电流之比是1：3
B．甲、乙两个电阻两端的电压之比是1：1
C．甲、乙两个电阻的大小分别是15Ω和5Ω
D．甲、乙两个电阻消耗的电功率之比是1：3
二、本大题包括7小题，共70分
11．图甲是某新型电饭锅的简化电路图．R0为15Ω的定值电阻，其阻值不受温度影响．RT是热敏电阻，其阻值随温度的变化规律如图乙所示．由图象可知，当RT的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：_____；当RT的温度达到100℃时，RT的功率为_____W．
12．将分别标有“6V，6W“和“3V，3W”的甲、乙两只灯泡串联接在电压为3V的电源两端，_____灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲：P乙＝_____．（忽略温度对灯丝电阻的影响）
13．如图所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从位置a移到另一位置b的过程中，电流表的示数变化范围为0.4A-0.2A，电压表的示数变化范围为2V-4V，则定值电阻R0的阻值为______Ω，电源电压为______V：滑动变阻器的滑片P在a位置和b位置时，电路消耗的总功率之比为______．
14．如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=_______，而电路的总功率之比P1:P2=_______.
15．在测量小灯泡电功率的实验中，已知灯泡额定电压U额=2.5V，电源电压保持不变．
（1）用笔画线代替导线把甲图电路连接完整．
（_______）
（2）调节滑动变阻器，使电压表示数为2.5V，此时电流表示数（如图乙）为___A，则小灯泡的额定功率是________W．
（3）如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率．其中，定值电阻的阻值为R0．先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关________、闭合其它开关，读出电流表示数为I，灯泡额定功率的表达式为P额=___________（用R0、U额、I的代数式表示）．
16．运用知识解决问题
（1）有一次，小明刚把电吹风的插头插入插座还没闭合开关，家里的空气开关就跳闸了，还有一次，妈妈同时在用电饭锅做米饭、用电热壶烧水、用电饼铛烙饼，小明刚打开空调，空气开关也跳闸了．造成电路中电流过大的原因，前者是_____，后者是_____．
（2）请根据如图甲电路图，连接好如图乙实物电路___________-．
（3）将灯L1、L2按如图中甲、乙方式分别接在电压恒为U的电路中，在甲、乙两电路中灯L1的功率分别为4W和9W，设灯丝的阻值不变，则下列说法中错误的是_____．
A．甲、乙两图中，灯L1两端的电压之比是2：3
B．L1、L2两灯电阻之比是2：1
C．甲图中灯L1、L2的功率之比是2：1
D．甲、乙两图电路消耗的总功率之比是3：2
（4）如图，电源电压U不变．当滑片P滑到a端时，电流表示数为0.6A，R1消耗的功率为7.2W，当滑片P滑到b端时，电压表的示数为8V．则R2的阻值为_____Ω．请写出解题思路．
17．如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图像。求：
(1)低温挡工作时的功率；
(2)电热丝R2的阻值；
(3)15min内R1消耗的电能。
