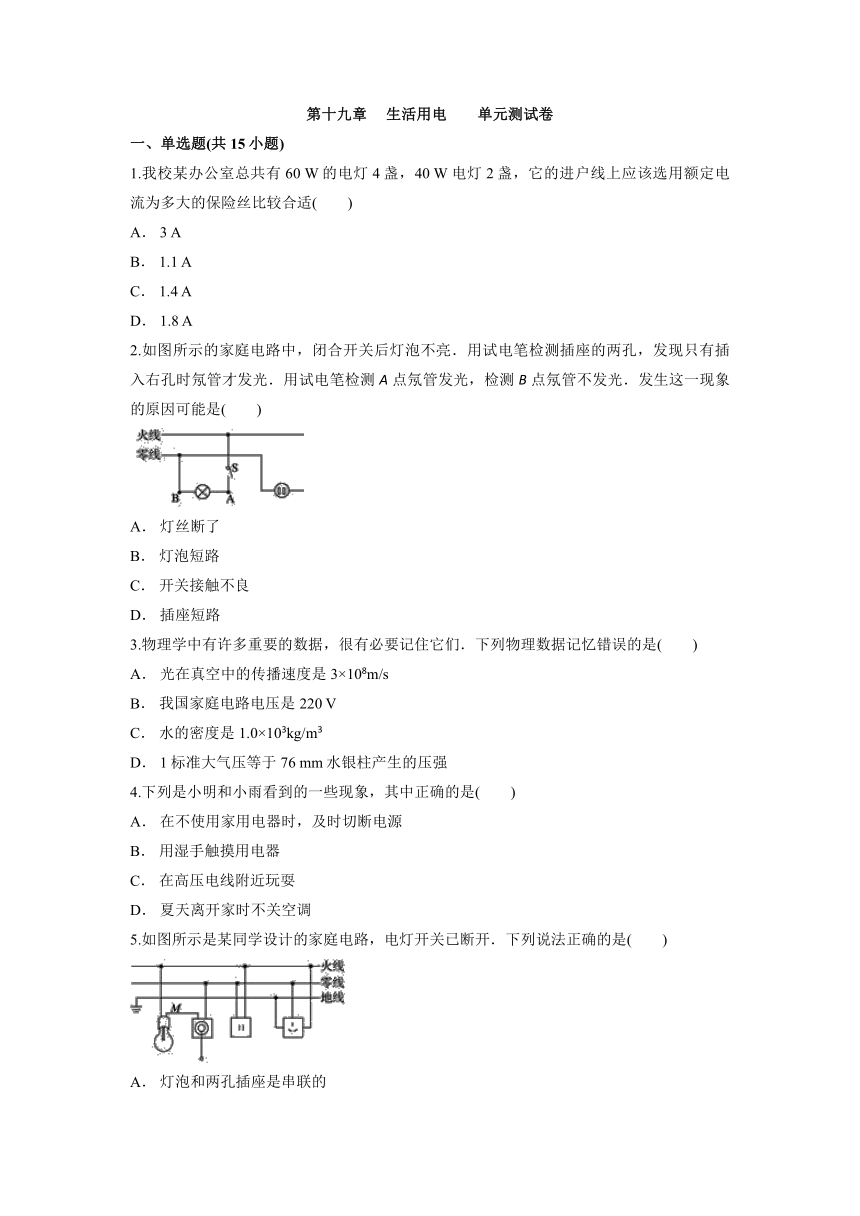

第十九章 生活用电 单元测试卷
一、单选题(共15小题)
1.我校某办公室总共有60 W的电灯4盏，40 W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适(　　)
A． 3 A
B． 1.1 A
C． 1.4 A
D． 1.8 A
2.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是(　　)
A． 灯丝断了
B． 灯泡短路
C． 开关接触不良
D． 插座短路
3.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是(　　)
A． 光在真空中的传播速度是3×108m/s
B． 我国家庭电路电压是220 V
C． 水的密度是1.0×103kg/m3
D． 1标准大气压等于76 mm水银柱产生的压强
4.下列是小明和小雨看到的一些现象，其中正确的是(　　)
A． 在不使用家用电器时，及时切断电源
B． 用湿手触摸用电器
C． 在高压电线附近玩耍
D． 夏天离开家时不关空调
5.如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是(　　)
A． 灯泡和两孔插座是串联的
B． 试电笔接触M点，氖管不发光
C． 开关和三孔插座的连接都是错误的
D． 试电笔插入两孔插座的左孔，氖管发光

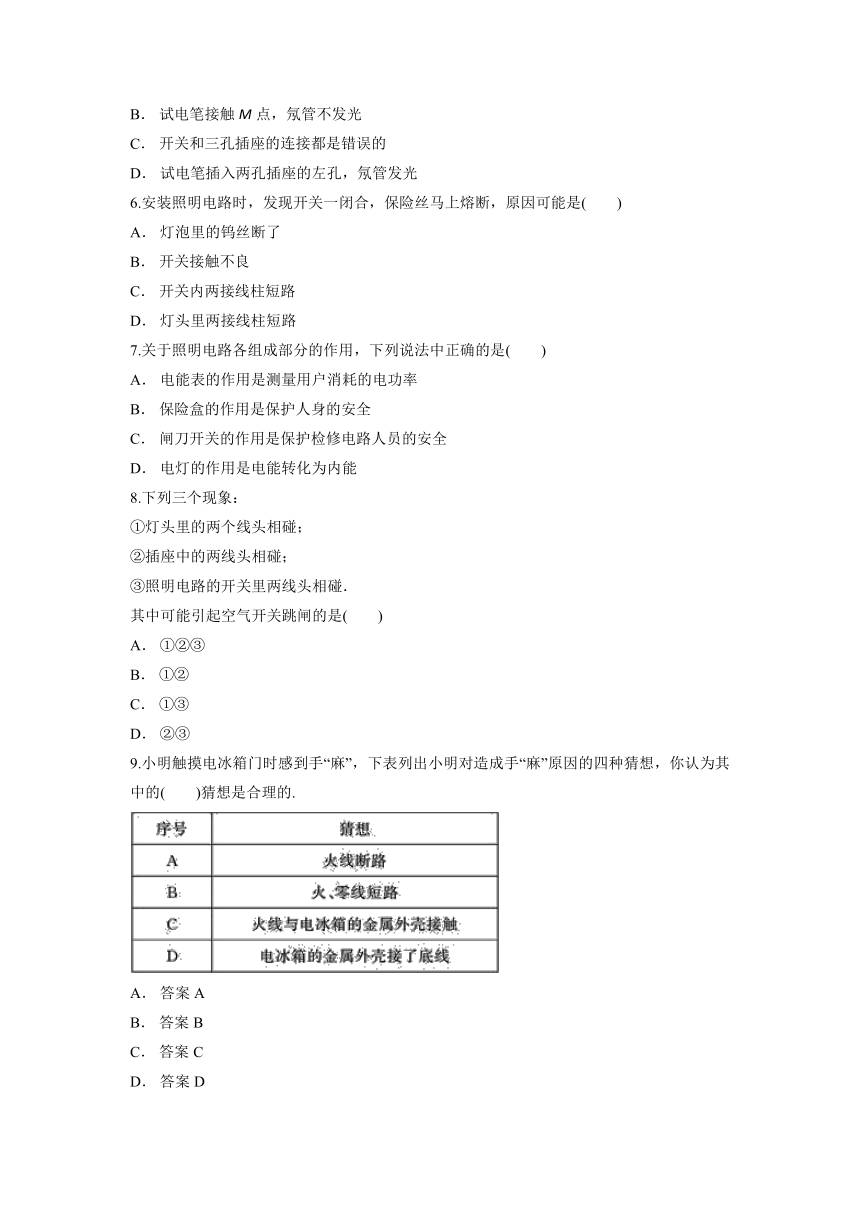

6.安装照明电路时，发现开关一闭合，保险丝马上熔断，原因可能是(　　)
A． 灯泡里的钨丝断了
B． 开关接触不良
C． 开关内两接线柱短路
D． 灯头里两接线柱短路
7.关于照明电路各组成部分的作用，下列说法中正确的是(　　)
A． 电能表的作用是测量用户消耗的电功率
B． 保险盒的作用是保护人身的安全
C． 闸刀开关的作用是保护检修电路人员的安全
D． 电灯的作用是电能转化为内能
8.下列三个现象：
①灯头里的两个线头相碰；
②插座中的两线头相碰；
③照明电路的开关里两线头相碰．
其中可能引起空气开关跳闸的是(　　)
A． ①②③
B． ①②
C． ①③
D． ②③
9.小明触摸电冰箱门时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的(　　)猜想是合理的.
A． 答案A
B． 答案B
C． 答案C
D． 答案D
10.下列关于家庭电路的说法中，错误的是(　　)
A． 家庭电路的电压是220 V
B． 照明灯和控制它的开关是串联的
C． 电视机和洗衣机是并联的
D． 家用的普通照明灯正常发光时，通过灯丝的电流2A
11.小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是(　　)
A． 插座短路
B． 插座接触不良
C． 电饭锅内部电路出现开路
D． 电饭锅内部电路出现短路
12.家庭电路由进户线开始到灯和插座正确的顺序是(　　)
A． 进户线、电能表、总开关、保险装置、灯和插座
B． 进户线、电能表、保险装置、总开关、灯和插座
C． 进户线、总开关、电能表、保险装置、灯和插座
D． 进户线、灯和插座、保险装置、总开关、电能表
13.如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是(　　)
A．
B．
C．
D．

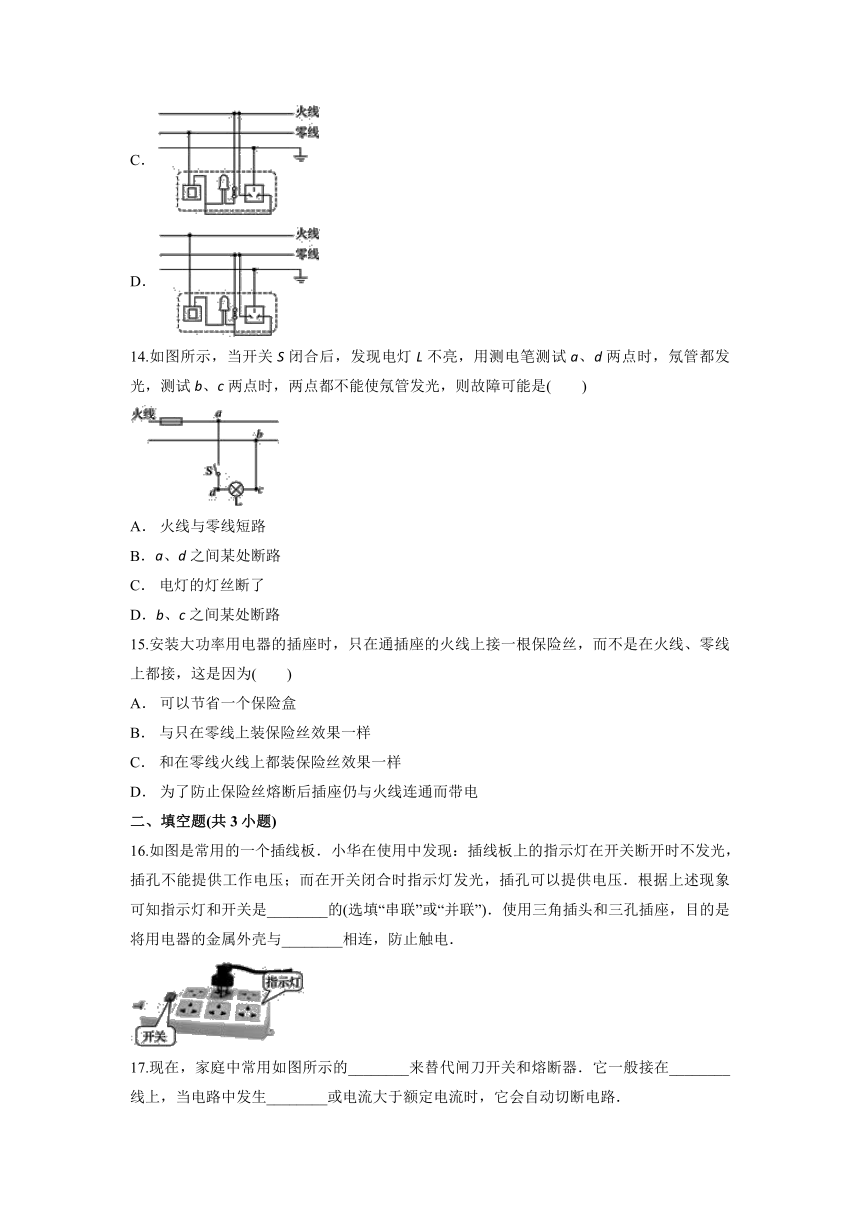

14.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是(　　)
A． 火线与零线短路
B．a、d之间某处断路
C． 电灯的灯丝断了
D．b、c之间某处断路
15.安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为(　　)
A． 可以节省一个保险盒
B． 与只在零线上装保险丝效果一样
C． 和在零线火线上都装保险丝效果一样
D． 为了防止保险丝熔断后插座仍与火线连通而带电
二、填空题(共3小题)
16.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是________的(选填“串联”或“并联”)．使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电．
17.现在，家庭中常用如图所示的________来替代闸刀开关和熔断器．它一般接在________线上，当电路中发生________或电流大于额定电流时，它会自动切断电路．

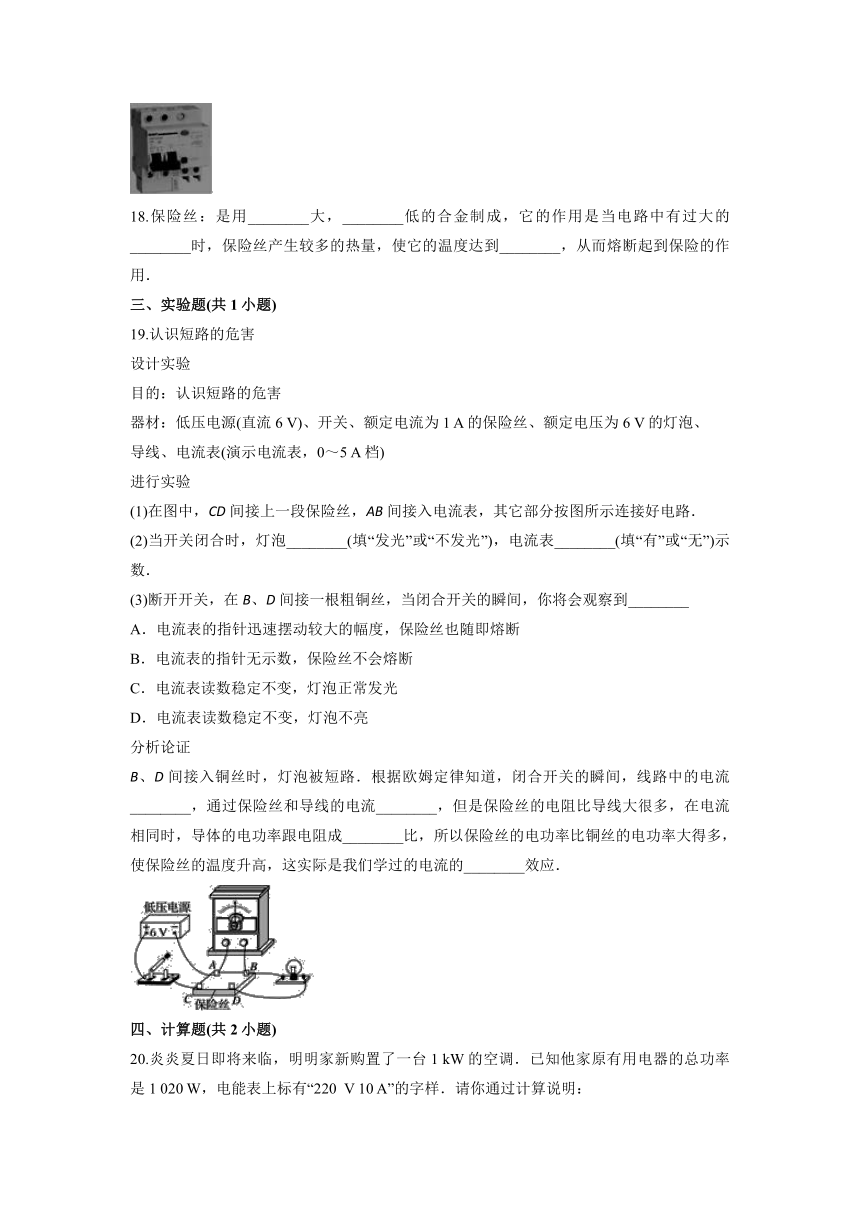

18.保险丝：是用________大，________低的合金制成，它的作用是当电路中有过大的________时，保险丝产生较多的热量，使它的温度达到________，从而熔断起到保险的作用．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
21.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
答案解析
1.【答案】D
2.【答案】A
【解析】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能灯丝断了．
3.【答案】D
【解析】A、光是一种电磁波，光在真空中的传播速度是3×108m/s.不符合题意．
B、我国家庭电路电压是220 V．不符合题意．
C、水的密度是1.0×103kg/m3.不符合题意．
D、标准大气压等于76 cm水银柱产生的压强．符合题意．
4.【答案】A
【解析】A、在不使用家用电器时，应时切断电源，这样既可以节约电能，也可以保证电路安全，故A正确；
B、生活用水是导体，用湿手触摸用电器容易造成触电事故，故B错误；
C、在高压电线附近玩耍容易造成高压电弧触电，故C错误；
D、夏天离开家时不关空调会造成电能的浪费，同时也不利于用电安全，故D错误．
5.【答案】C
【解析】A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；
B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；
C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；
D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；
6.【答案】D
【解析】A、灯泡里的钨丝断了属于电路断路，电路中没有电流，保险丝不会熔断；
B、开关接触不良属于电路断路，电路中没有电流，保险丝不会熔断；
C、开关短路相当于开关闭合，保险丝不会熔断．
D、灯座短路，会造成电路电流过大，保险丝熔断．
7.【答案】C
【解析】A、电能表是来测量家庭电路消耗电能的仪表；故A错误；
B、保险丝是防止电流过大烧毁电源或导线，起保护电路的作用，故B错误；
C、闸刀开关是来控制电路的通与断，可以保护检修电路人员的安全，故C正确；
D、电灯工作时，将电能转化为了光能和内能，故D错误．
8.【答案】B
【解析】①灯头里的两个线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；
②插座中的两线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；
③开关里两线头分别为火线和控制线，因此相碰后使电路变为通路，因此不会引起空气开关跳闸．
9.【答案】C
【解析】A、火线断路，手接触冰箱门是不会触电的，所以A是错误的；
B、火线和零线接触，就会出现短路，就会烧坏保险丝，手接触电冰箱门不会触电，所以B是错误的；
C、火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，所以C是正确的；
D、电冰箱门的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，所以D是错误的．
10.【答案】D
【解析】A、据课本知识可知，家庭电路电压是220 V，故A正确；
B、用电器的开关可以控制用电器，所以开关和用电器是串联关系，故B正确；
C、在家庭电路中，各个用电器是互不影响的，所以都是并联的关系，故电视机和洗衣机是并联的，故C正确；
D、若灯丝的电流2A，则灯泡的功率是：P＝UI＝220 V×2A＝440 W，不可能这么大，所以D错误；
11.【答案】D
【解析】当电饭锅的插头插入插座并按下开关时，发现家里的空气开关“跳闸”时，不应是总功率过大引起的，应该是由于电饭锅内部短路造成的．
12.【答案】A
【解析】家庭电路有：进户线、电能表、总开关、保险装置、用电器和插座组成，顺序不能颠倒，故A选项符合家庭电路的组成．
13.【答案】B
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：
14.【答案】C
【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．
15.【答案】D
【解析】如果在火线和零线上各装一根保险丝，则电路超载时有可能零线上的保险丝熔断，而火线上的保险丝未熔断，那么用电器虽然不能工作但仍带电，这样将很不安全，因此为了安全起见，确保火线上的保险丝熔断，只在火线上装一根熔丝．故选项ABC不符合题意，选项D符合题意．
16.【答案】串联　大地
【解析】(1)指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；
(2)使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．
17.【答案】空气开关　火　短路
【解析】现在，家庭中常用空气开关来替代闸刀开关和熔断器，当电路发生短路或过载时，电路中电流就会超过额定电流，当事故发生时，保护装置会自动切断电路，防止事故发生，其作用相当于保险丝，一般接在火线上．
18.【答案】电阻率　熔点 电流　熔点
【解析】保险丝常用铅锑合金制成，在长度、横截面积、温度相同条件下，铅锑合金的电阻比较大，即电阻率比较大．同时其熔点还比较低，在有过大的电流流过保险丝时，保险丝的温度升高，达到保险丝的熔点，保险丝熔断，切断电源，起到保护电路的作用．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
20.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
21.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
