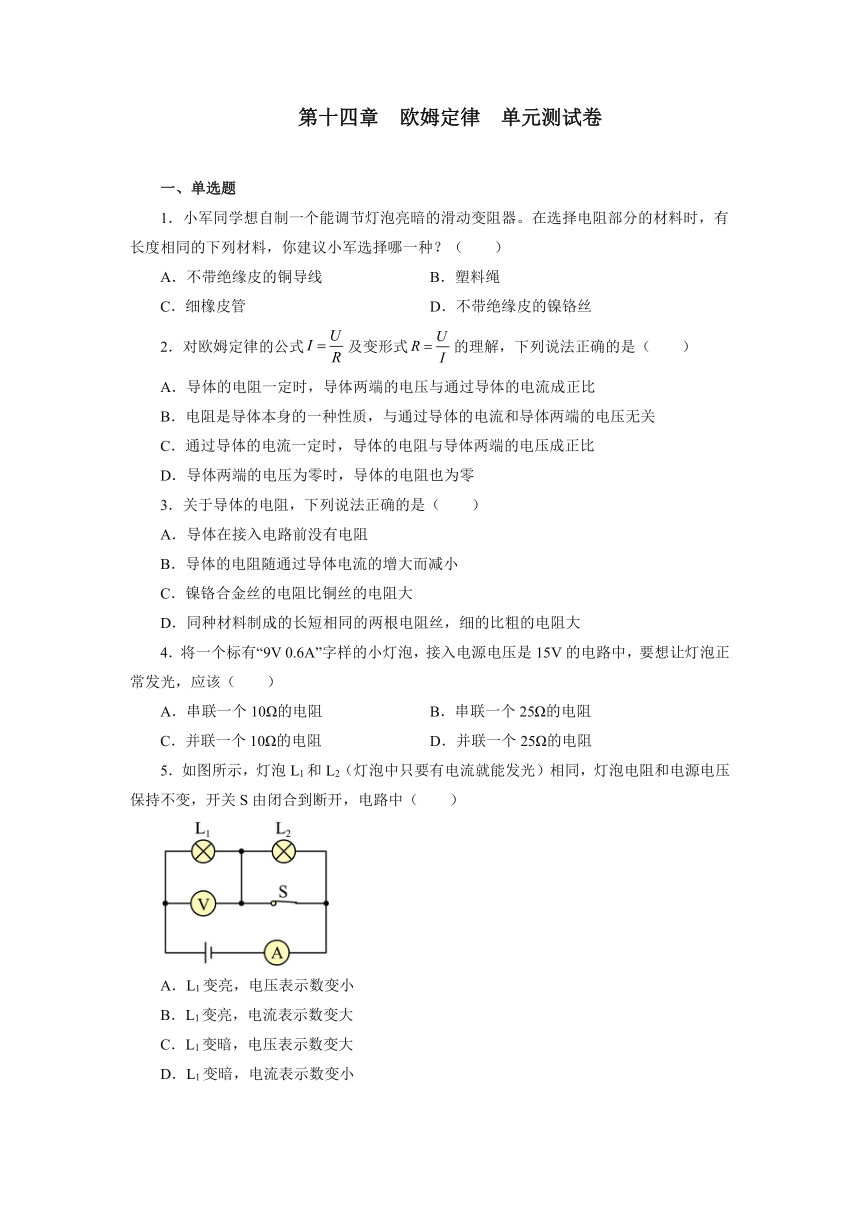

第十四章 欧姆定律 单元测试卷
一、单选题
1．小军同学想自制一个能调节灯泡亮暗的滑动变阻器。在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种？（　　）
A．不带绝缘皮的铜导线 B．塑料绳
C．细橡皮管 D．不带绝缘皮的镍铬丝
2．对欧姆定律的公式及变形式的理解，下列说法正确的是（　　）
A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比
B．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关
C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比
D．导体两端的电压为零时，导体的电阻也为零
3．关于导体的电阻，下列说法正确的是（　　）
A．导体在接入电路前没有电阻
B．导体的电阻随通过导体电流的增大而减小
C．镍铬合金丝的电阻比铜丝的电阻大
D．同种材料制成的长短相同的两根电阻丝，细的比粗的电阻大
4．将一个标有“9V 0.6A”字样的小灯泡，接入电源电压是15V的电路中，要想让灯泡正常发光，应该（　　）
A．串联一个10Ω的电阻 B．串联一个25Ω的电阻
C．并联一个10Ω的电阻 D．并联一个25Ω的电阻
5．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，灯泡电阻和电源电压保持不变，开关S由闭合到断开，电路中（　　）
A．L1变亮，电压表示数变小
B．L1变亮，电流表示数变大
C．L1变暗，电压表示数变大
D．L1变暗，电流表示数变小

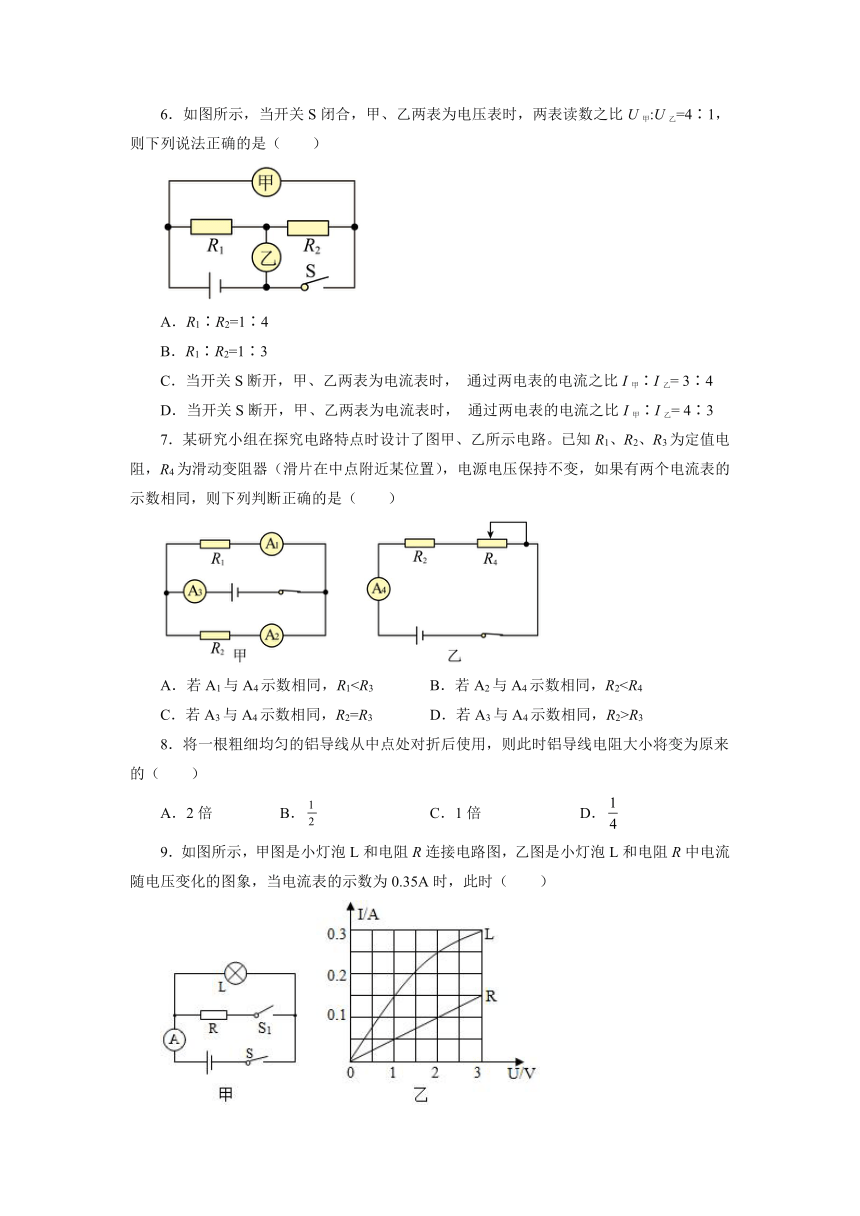

6．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲:U乙=4∶1，则下列说法正确的是（　　）
A．R1∶R2=1∶4
B．R1∶R2=1∶3
C．当开关S断开，甲、乙两表为电流表时， 通过两电表的电流之比I甲∶I乙= 3∶4
D．当开关S断开，甲、乙两表为电流表时， 通过两电表的电流之比I甲∶I乙= 4∶3
7．某研究小组在探究电路特点时设计了图甲、乙所示电路。已知R1、R2、R3为定值电阻，R4为滑动变阻器（滑片在中点附近某位置），电源电压保持不变，如果有两个电流表的示数相同，则下列判断正确的是（　　）
A．若A1与A4示数相同，R1C．若A3与A4示数相同，R2=R3 D．若A3与A4示数相同，R2>R3
8．将一根粗细均匀的铝导线从中点处对折后使用，则此时铝导线电阻大小将变为原来的（　　）
A．2倍 B． C．1倍 D．
9．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（　　）
A．灯L的两端的电压为3V B．灯L电阻为8Ω
C．R的电阻为10Ω D．R的两端电压为1V

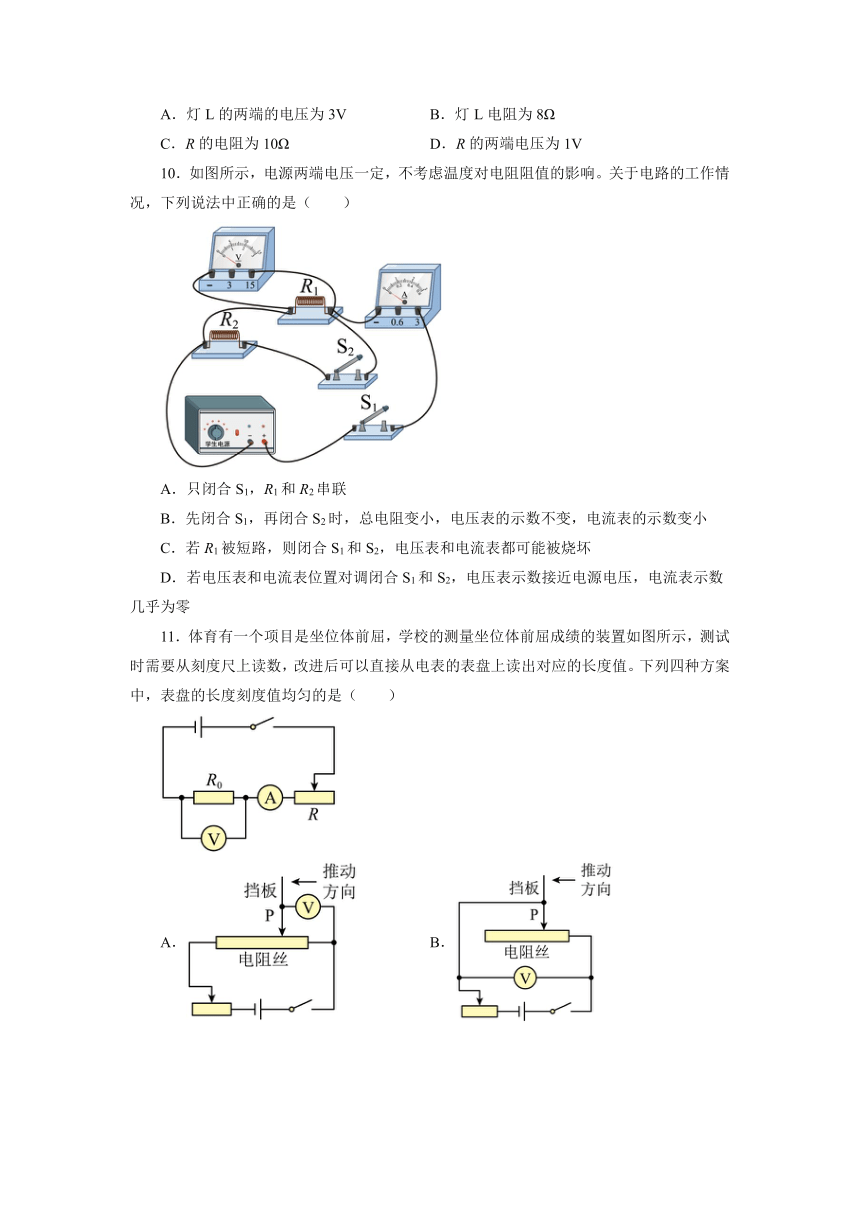

10．如图所示，电源两端电压一定，不考虑温度对电阻阻值的影响。关于电路的工作情况，下列说法中正确的是（　　）
A．只闭合S1，R1和R2串联
B．先闭合S1，再闭合S2时，总电阻变小，电压表的示数不变，电流表的示数变小
C．若R1被短路，则闭合S1和S2，电压表和电流表都可能被烧坏
D．若电压表和电流表位置对调闭合S1和S2，电压表示数接近电源电压，电流表示数几乎为零
11．体育有一个项目是坐位体前屈，学校的测量坐位体前屈成绩的装置如图所示，测试时需要从刻度尺上读数，改进后可以直接从电表的表盘上读出对应的长度值。下列四种方案中，表盘的长度刻度值均匀的是（　　）
A． B．
C． D．
12．如图用酒精灯对废灯泡灯芯加热一段时间后，演示电流计的示数变大，该实验表明（　　）
A．随着温度的升高，玻璃由绝缘体变成导体
B．室温时玻璃为导体，常温时玻璃为绝缘体，所以玻璃为半导体
C．通电时间越长，玻璃电阻越小，电流越大
D．以上说法都有道理
13．如图所示是电阻甲和乙的I-U图象，小明对图象信息作出的判断正确的是（　　）
A．甲是一个定值电阻，阻值为8Ω
B．当乙两端的电压为2.5V时，其阻值为10Ω
C．将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
D．将甲和乙串联，若电源电压为2V，则电路中电流为0.3A

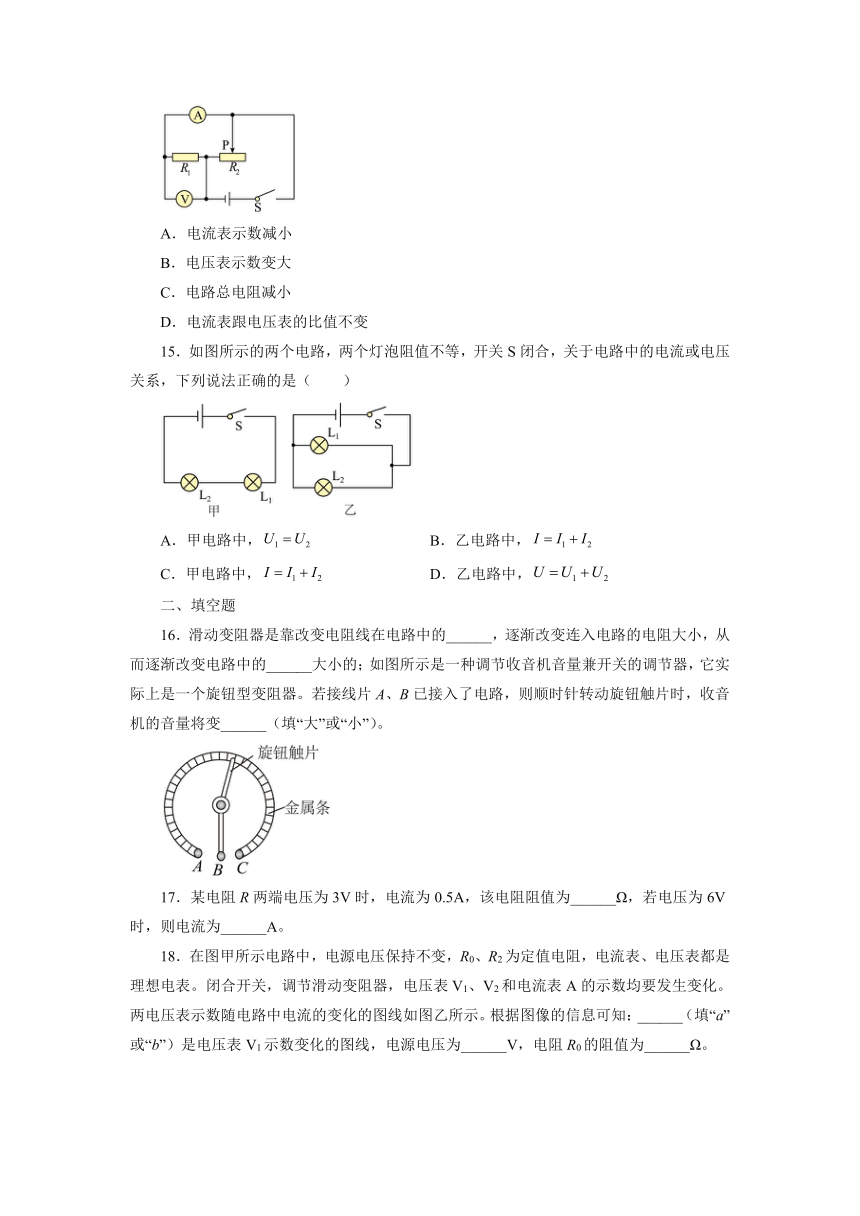

14．如图所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P向右移动时（　　）
A．电流表示数减小
B．电压表示数变大
C．电路总电阻减小
D．电流表跟电压表的比值不变
15．如图所示的两个电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（　　）
A．甲电路中， B．乙电路中，
C．甲电路中， D．乙电路中，
二、填空题
16．滑动变阻器是靠改变电阻线在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的______大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器。若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变______（填“大”或“小”）。
17．某电阻R两端电压为3V时，电流为0.5A，该电阻阻值为______Ω，若电压为6V时，则电流为______A。
18．在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表。闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电路中电流的变化的图线如图乙所示。根据图像的信息可知：______（填“a”或“b”）是电压表V1示数变化的图线，电源电压为______V，电阻R0的阻值为______Ω。
19．如图甲所示是一种流水线上应用的计数器的简化电路，电源电压恒为12V，R1是一种光敏元件，当流水线上的物品挡住射向R的红外线时，R1的电阻会变大，R2是定值电阻，检测器相当于一个电压表，如图乙所示是某时段AB两端的电压随时间变化的图象。当AB两端电压为______V时，检测器会计数一次。有红外线照射和无红外线照射时，光敏电阻R1的阻值之比为______。
20．如图所示电路，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，灯泡L1和L2______联，若两表的示数之比，则灯泡L1和L2的电阻之比为______。当开关S断开，甲、乙为电流表时，灯泡L1和L2______联，通过灯泡L1的电流______灯泡L2中的电流（选填“大于”、“等于”或“小于”）。（灯丝电阻不变）
21．如图甲所示是研究“通过导体的电流与其电阻的关系”的实验电路图，实验中不断改变R的阻值，同时调节滑动变阻器使______保持不变，得到了I与R的关系图象，如图所示。由图象可以得出的结论是______。此次实验中，电压表的示数为______V。
22．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，光敏电阻的阻值随光照射的强弱而改变：照射光越强，光敏电阻阻值越小，当电流表示数减小到某一值时，装置报警，开关S闭合后，当有烟雾遮挡射向R的激光时，电流表示数______，电压表的示数______；若增大R0的阻值，烟雾报警浓度______（选填“降低”或“升高”）
23．（1）如图1所示，电阻箱的示数为______Ω；
（2）某滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示______；如图2所示中，闭合开关前，变阻器滑片P应滑到______位置。（选填“最左端”、“最右端”或“中间”）
24．如图是用身边的器材探究“影响导体电阻大小的因素”而设计的电路，实验时要粗略判断电阻的大小，可观察______，当夹子A向右移动的过程中灯泡亮度应该______（选填“变亮”“变暗”或“不变”）；可在实验过程中却发现，夹子A从最左端移动到最右端的过程中，灯泡亮度变化不明显，他应该调换更______（选填“粗或“细”）的铅笔芯来做实验。
三、作图题
25．在某电学实验中，张超同学设计了如图甲所示的电路图。请你替他用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉），并保证滑动变阻器滑片向左移动时，小灯泡变亮。
26．如图所示是一种自动测定油箱内油面高度的装置。R1是定值电阻，R2是滑动变阻器，它的金属滑片连在杠杆的一端。油量表由电流表改装而成，且油面越高油量表指针偏转幅度越大。请将电路图连接完整。
四、实验题
27．在探究“电流的大小与哪些因素有关”的实验中，小红同学作了以下猜想：
猜想一：通过导体的电流大小可能与加在导体两端的电压有关；
猜想二：通过导体的电流大小可能与导体的电阻有关。
（1）实验中所用器材有：学生电源、电流表、电压表、标有“20Ω2A”的滑动变阻器、开关、导线、小灯泡和定值电阻R若干。小红和同学们经过讨论，依次完成了探究流与电压的关系”三次实验电路的设计，如图甲、乙、丙所示。由图甲改进为图乙是为保证实验过程中______这一因素不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压______（选填“改变”或“保持不变”）。
（2）图2是小红同学按丙图连接的部分实物图，观察可知她连接时有一处操作错误是______；改正错误后请你用笔画线代替导线，将滑动变阻器按图丙中滑片位置正确接入电路______。
（3）在探究“电流与电压的关系”实验中，小红同学闭合开关S后，移动滑片P依次测得4组数据，其中第4次实验中电流表的指针位置如图3所示，其示数为______A，他们记录的数据如下表所示，分析数据可得到的结论是______。
实验序号 1 2 3 4
电压/V 1.0 1.5 2 2.5
电流/A 0.20 0.30 0.40
（4）实验小组继续用图2的实物电路探究“电流与电阻的关系”时，将电源电压调为6V，分别换上多个定值电阻进行探究。实验时，先将10Ω的电阻接入电路，闭合开关，移动滑动变阻器的滑片P至适当位置，在下表中记录相应的电流大小。接下来，在分别完成后面的三次实验时，应先分别将滑动变阻器的滑片P向______（选填“左”或“右”）端调节，使每次实验电压表示数为______V时，才能记录相应的电流值。
实验序号 1 2 3 4
电阻R/Ω 10 15 20 25
电流I/A 0.30 0.20 0.15 0.12
实验小组完成数据记录如上表所示，老师指出其中一组数据是拼凑的，你认为是第______组（选填实验序号），理由是要完成该组实验，所需的滑动变阻器的最大阻值至少为______Ω。
（5）探究中，另一个实验小组的同学连接完电路后，发现电流表和电压表的位置互换了，如果闭合开关，则______（选填“电压”或“电流”）表的指针会有明显偏转。
28．晓东用如图所示的电路，探究“通过导体的电流与电压、电阻的关系”，电源电压不变。
（1）晓东设计了如图甲所示电路图，请用笔画线代替导线将实物电路图乙连接完整。要求：滑动变阻器的滑片向左滑动时，电路中的电流变大。（____）
（2）在探究“电流与电压的关系”实验中。
①选定某一定值电阻进行实验，多次调节滑动变阻器的目的是___________；闭合开关前，滑动变阻器的滑片P应置于___________（选填“左”或“右”）端。
②实验中测得五组数据，并绘制出定值电阻R的I﹣U图象如图丙所示。由图象可得：实验中所用定值电阻R的阻值为___________Ω。
（3）在探究“电流与电阻的关系”实验中。
①实验中需要用到阻值为50Ω、10Ω、15Ω、20Ω、25Ω的电阻。将10Ω的电阻换成15Ω后，若保持电压表的示数不变，应将滑动变阻器的滑片向___________端移动。
实验次数 1 2 3 4 5
R/Ω 5 10 15 20 25
I/A 0.6 0.3 0.2 0.15 0.12
②完成实验后，通过分析上表的实验数据，初步得出的结论是___________。
29．在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝，其规格、材料如表所示。
编号 材料 长度/m 横截面积/mm2 电流大小/A
A 锰铜合金 0.5 0.8 0.40
B 镍铬合金 0.5 0.8 0.32
C 镍铬合金 0.5 0.4 0.16
D 镍铬合金 1.0 0.4 0.08
（1）实验电路如图所示，连接电路时开关应 _____，实验中通过观察 _____来比较电阻的大小。
（2）分别将C、D两根合金丝接入电路，可初步探究出的结论是 _____。
（3）分别将 _____（填编号）两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。
（4）经过分析该实验小组设计的电路存在一定的不足之处，请提出改正的建议：_____。
30．如图1是伏安法测电阻的电路图，还有一个没有连接完的实物图2。
（1）请根据电路图1把实物图2连接完整；______
（2）实验时，闭合开关，无论怎样移动滑动变阻器的滑片，电流表的示数随之改变，而电压表的示数始终为零，电路故障除了电压表坏了以外，还有可能是______；
（3）经检查确定是电压表坏了，于是同学们设计了如图3所示的电路图，也完成了电阻的测量：
A．按电路图连接电路；
B．闭合开关S和S1，记下电流表的示数为I；
C．______，记下电流表的示数为I0；
D．被测电阻的表达式：R=______。
（4）有同学认为此实验进行多次测量会更加准确，于是他在图中的干路增加一个滑动变阻器，改变滑动变阻器的阻值，重复上述操作，可实现多次测量。该同学的做法是______（选填“正确”或“错误”）的，理由是______。若采用这一做法，按照上述ABC的步骤测量，当滑动变阻器在某一阻值时，测量的电阻______（选填“变大”“变小“或“不变”）。
五、计算题
31．在如图所示的电路中，已知电阻R1阻值为10Ω。闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为1A，请通过计算回答：
（1）电阻R1两端的电压是多少伏特？
（2）电阻R2两端的电压是多少伏特？
（3）通过电阻R2的电流是多少安培？
（4）电阻R2的阻值是多少欧姆？
32．如图甲所示为某型号超声波加湿器，内部有湿敏电阻R，图乙是为探究湿敏电阻R的电阻与湿度RH关系而设计的电路。电源电压恒定，R0为定值电阻，电流表的量程为0~0.6A，电压表的量程为0~15V。根据实验数据画出的湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示。在实验中测得湿度RH为30%时，电压表示数为12V；湿度RH为60%时，电压表示数为14V。求：
（1）湿度RH分别为30%、60%时，电路中的电流I1和I2；
（2）电源电压和电阻R0的阻值。
（3）在电路安全工作的前提下，电路能测量的最大湿度。
参考答案
1．D
2．B
3．D
4．A
5．D
6．C
7．D
8．D
9．B
10．D
11．A
12．A
13．D
14．D
15．B
16．长度 电流 小
17．6 1
18．b 12 2
19．2 1∶5
20．串 1：2 并 大于
21．电阻R两端电压 当电压一定时，通过导体的电流与其电阻成反比的关系 2
22．减小 增大 降低
23．427 滑动变阻器的最大阻值是20Ω 最右端
24．灯泡的亮度 变亮 细
25．
26．
27．电阻 改变 连接电路时开关未断开 0.5 电阻不变时，通过导体的电流与导体两端电压成正比 左 3 4 25 电压
28． 改变定值电阻两端的电压和通过电路的电流 右 5 右 在电压一定时，导体中的电流与导体的电阻成反比
29．断开 电流表的示数大小 导体的材料、横截面积相同时，长度越长，电阻越大 B、C 电源容易发生短路现象
30． R短路 再断开S1 错误 R0、Rx两端的电压不再相等 变大
31．（1）10V；（2）10V；（3）0.5A；（4）20Ω
32．（1）0.3A； 0.2A；（2）18V；20Ω；（3）90%
