广西玉林市2021-2022学年高二上学期物理恒定电流实验训练 (Word版含答案)

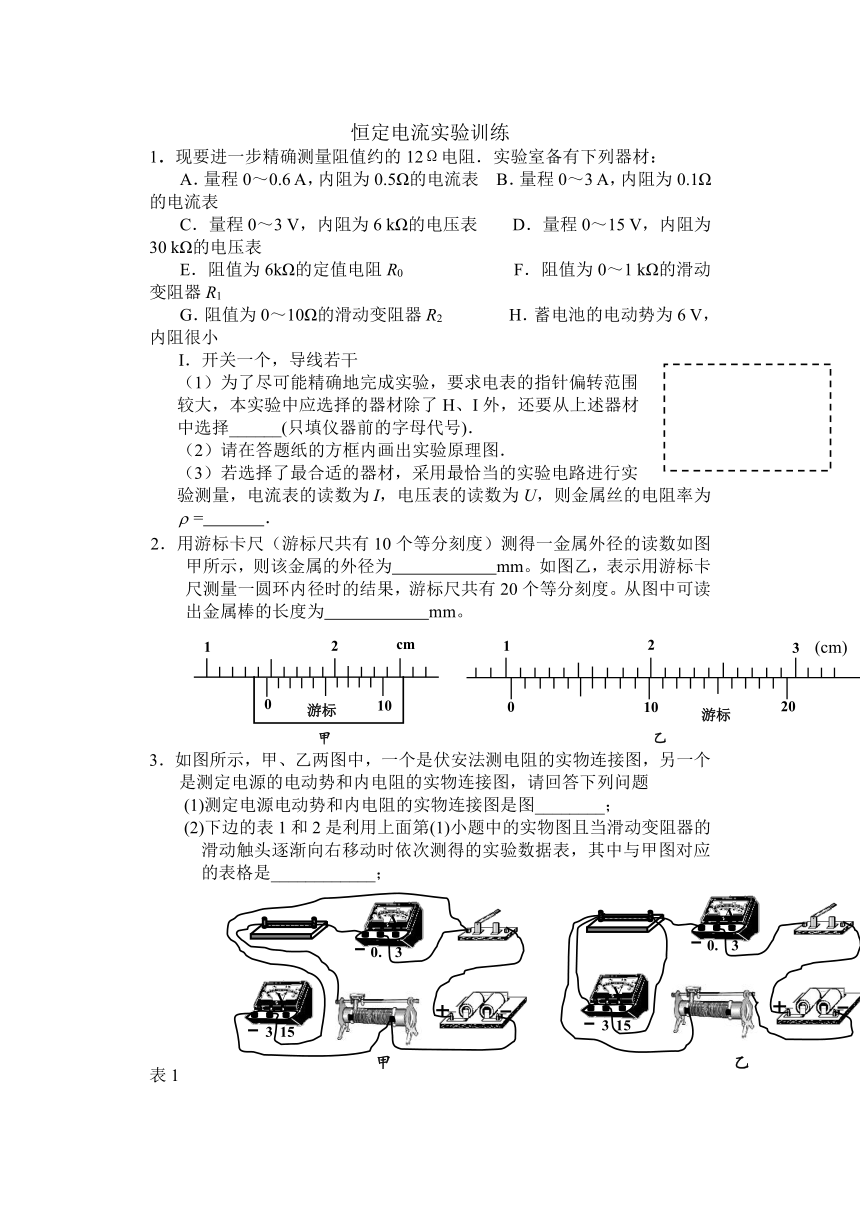

恒定电流实验训练
1．现要进一步精确测量阻值约的12Ω电阻．实验室备有下列器材：
A．量程0～0.6 A，内阻为0.5Ω的电流表 B．量程0～3 A，内阻为0.1Ω的电流表
C．量程0～3 V，内阻为6 kΩ的电压表 D．量程0～15 V，内阻为30 kΩ的电压表
E．阻值为6kΩ的定值电阻R0 F．阻值为0～1 kΩ的滑动变阻器R1
G．阻值为0～10Ω的滑动变阻器R2 H．蓄电池的电动势为6 V，内阻很小
I．开关一个，导线若干
（1）为了尽可能精确地完成实验，要求电表的指针偏转范围
较大，本实验中应选择的器材除了H、I外，还要从上述器材
中选择______(只填仪器前的字母代号)．
（2）请在答题纸的方框内画出实验原理图．
（3）若选择了最合适的器材，采用最恰当的实验电路进行实
验测量，电流表的读数为I，电压表的读数为U，则金属丝的电阻率为= ．
2．用游标卡尺（游标尺共有10个等分刻度）测得一金属外径的读数如图甲所示，则该金属的外径为 mm。如图乙，表示用游标卡尺测量一圆环内径时的结果，游标尺共有20个等分刻度。从图中可读出金属棒的长度为　　　　　 mm。
3．如图所示，甲、乙两图中，一个是伏安法测电阻的实物连接图，另一个是测定电源的电动势和内电阻的实物连接图，请回答下列问题
(1)测定电源电动势和内电阻的实物连接图是图________；
(2)下边的表1和2是利用上面第(1)小题中的实物图且当滑动变阻器的滑动触头逐渐向右移动时依次测得的实验数据表，其中与甲图对应的表格是____________；

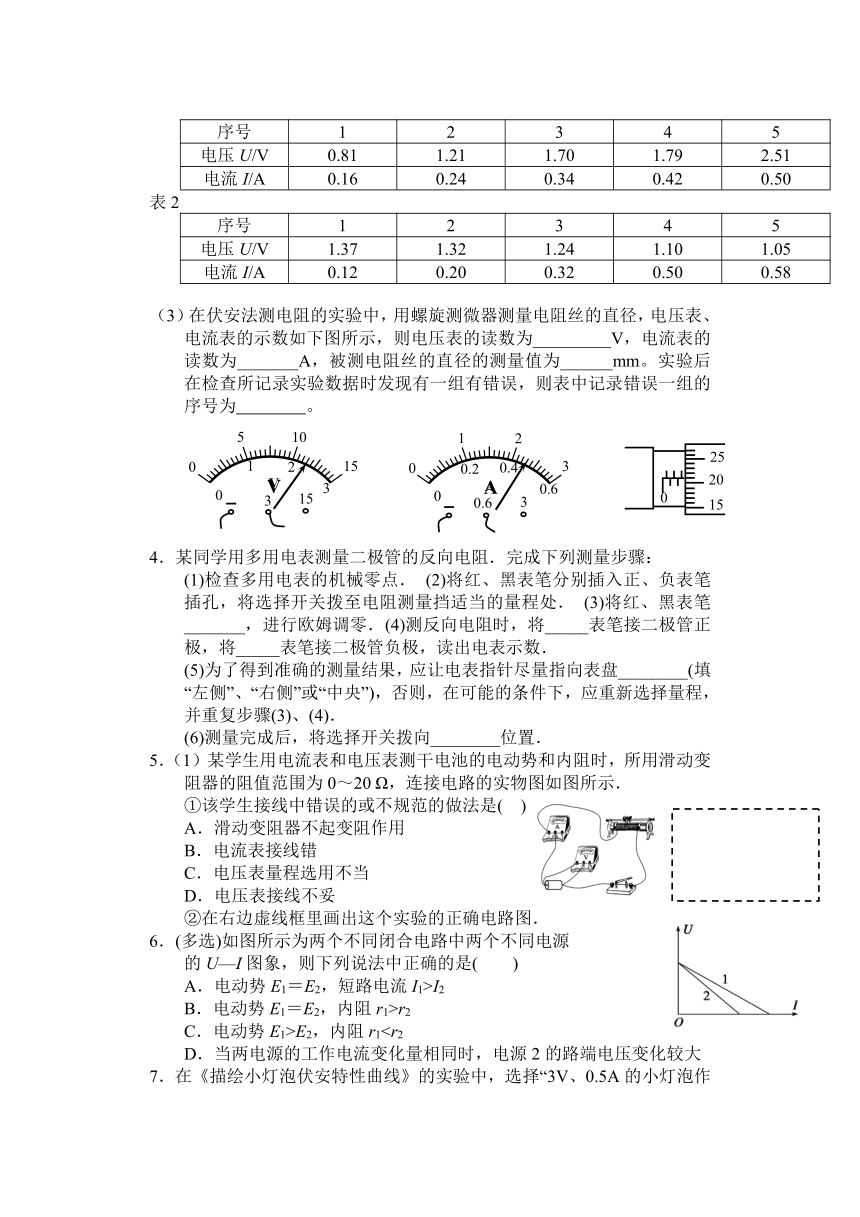

表1
序号 1 2 3 4 5
电压U/V 0.81 1.21 1.70 1.79 2.51
电流I/A 0.16 0.24 0.34 0.42 0.50
表2
序号 1 2 3 4 5
电压U/V 1.37 1.32 1.24 1.10 1.05
电流I/A 0.12 0.20 0.32 0.50 0.58
（3）在伏安法测电阻的实验中，用螺旋测微器测量电阻丝的直径，电压表、电流表的示数如下图所示，则电压表的读数为_________V，电流表的读数为_______A，被测电阻丝的直径的测量值为______mm。实验后在检查所记录实验数据时发现有一组有错误，则表中记录错误一组的序号为 。
4．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：
(1)检查多用电表的机械零点． (2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处． (3)将红、黑表笔_______，进行欧姆调零．(4)测反向电阻时，将_____表笔接二极管正极，将_____表笔接二极管负极，读出电表示数．
(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．
(6)测量完成后，将选择开关拨向________位置．
5．（1）某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0～20 Ω，连接电路的实物图如图所示．
①该学生接线中错误的或不规范的做法是(　)
A．滑动变阻器不起变阻作用
B．电流表接线错
C．电压表量程选用不当
D．电压表接线不妥
②在右边虚线框里画出这个实验的正确电路图．
(多选)如图所示为两个不同闭合电路中两个不同电源
的U—I图象，则下列说法中正确的是(　　)
电动势E1＝E2，短路电流I1>I2
B．电动势E1＝E2，内阻r1>r2
C．电动势E1>E2，内阻r1D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大
7．在《描绘小灯泡伏安特性曲线》的实验中，选择“3V、0.5A的小灯泡作为研究对象，请回答下面几个问题：① 下列实验器材中应选用 (填入器材序号)
A．电流表(量程0～0.6A，内阻1Ω) B．电流表(量程0～3A，内阻1Ω)
C．电压表(量程0～15V，内阻约10kΩ) D．电压表(0～3V，内阻约2kΩ)
E．滑动变阻器(阻值0～100Ω) F．滑动变阻器(阻值0～10Ω)
G．电源E=6V H．开关一只，导线若干
② 在本实验中，滑动变阻器应采用______(填“分压”或“限流”)接法，电流表应采用______(填“内”、“外”)接法；③ 在答题卡方框中画出实验电路图，并用实线代替导线，将答题卡的实物图中的器材连接成可供实验的电路；④ 小灯泡所加的电压
U由零逐渐增大到3V，在此过程中电
压U和电流I的关系可以用图象表示，
在图中符合实际的是 ；小
灯泡的电阻随它两端的电压升高而
变大的直接原因是 .
恒定电流实验训练答案
1．（1）ACEG；（2）如图所示；（3）
2．14.7，10. 30。
3．(1) 甲 (2) 2 (3) 2.30，0.460（或0.46），
2.710，（表一中的）4
4．(1)短接　(2)红　黑　(3)中央　(4)OF挡
解析　用多用电表测二极管的反向电阻，应将黑
表笔接二极管的负极．选择欧姆挡位后将红、黑
表笔短接进行调零，使指针指在最右端零位．为
测量准确应使指针尽量指向表盘的中央．
测量完毕后，应将选择开关指向OFF挡．
5．（10分）（1）①AD ②见图 【解析】(1)在实物连
线图中，滑动变阻器的两个固定端接入电路，滑
动触头没有接入，所以移动变阻器滑动端时，不
会改变接入电路的电阻大小，变阻器不起变阻作
用；直流电表只允许电流从电表的正接线柱流入，
从负接线柱流出，图中电流表的正、负接线柱接
对了；图中电源由一节干电池充当，电动势是1.5 V，
所以电压表的量程应选用0～3 V，图中量程的选取
是正确的；图中把电压表直接和电池两端并联，这样
即使将开关断开，电压表仍有示数，即开关不能控制
通过电压表的电流，且电流从负接线柱流入，从正接
线柱流出，所以电压表的接线不妥．实验电路图如图所示．
6．AD【解析】由图象可知两电源的U—I图线交纵轴于一点，则说明两电源的电动势相同；交横轴于两不同的点，很容易判断电源1的短路电流大于电源2的短路电流，则A项正确．又由两图线的倾斜程度可知图线2的斜率的绝对值大于图线1的斜率的绝对值，即电源2的内阻大于电源1的内阻，则可知B、C项错误．由图象可判断当两电源的工作电流变化量相同时，电源2的路端电压的变化量大于电源1的路端电压的变化量，可知D项正确．
7．① ADFGH ② 分压式、外(点拨:采用滑动变阻器分压式接法的原因是可以使灯泡上的电压从零开始逐渐增大) ③ 原理如图甲所示、实物连线如图乙； ④ B、小灯泡两端的电压越大，灯丝的温度就越高.
2
1
0
10
cm
游标
甲 乙
1
2
3 (cm)
0
10
20
游标
甲 乙
V
3
15
A
3
0.6
V
3
15
A
3
0.6
25
20
15
0
0
5
10
15
V
0
1
2
3
3
15
V
A
0.6
3
0
1
2
3
0
0.2
0.4
0.6
A
V
AV
R0
Rx0
R20
S
E
V
A
S
R
E
r
E
P
A
V
S
甲 乙
