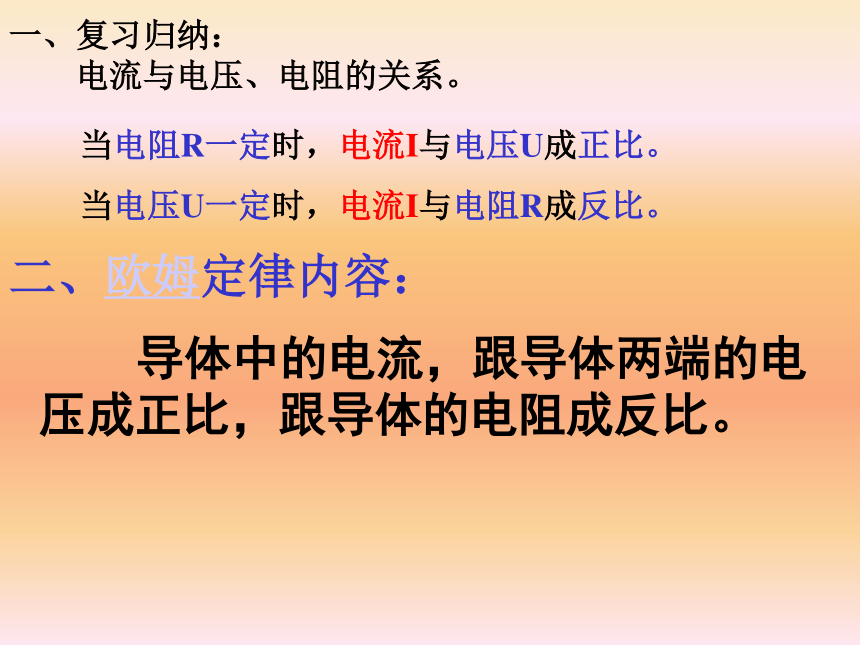

课件26张PPT。12.1.2 欧姆定律及其应用 ( 欧姆定律)一、复习归纳:

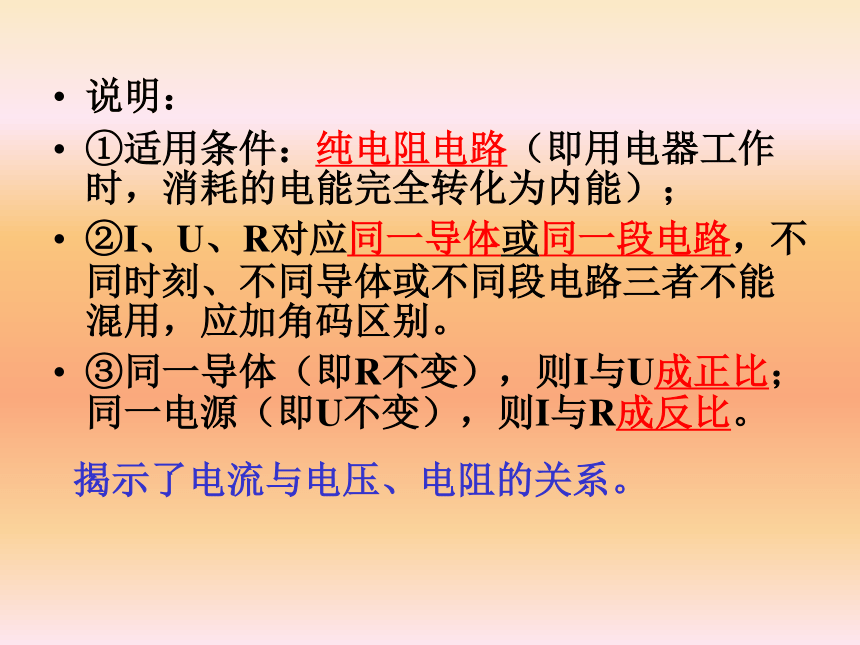

电流与电压、电阻的关系。当电阻R一定时,电流I与电压U成正比。当电压U一定时,电流I与电阻R成反比。二、欧姆定律内容: 导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。说明:
①适用条件:纯电阻电路(即用电器工作时,消耗的电能完全转化为内能);?
②I、U、R对应同一导体或同一段电路,不同时刻、不同导体或不同段电路三者不能混用,应加角码区别。?

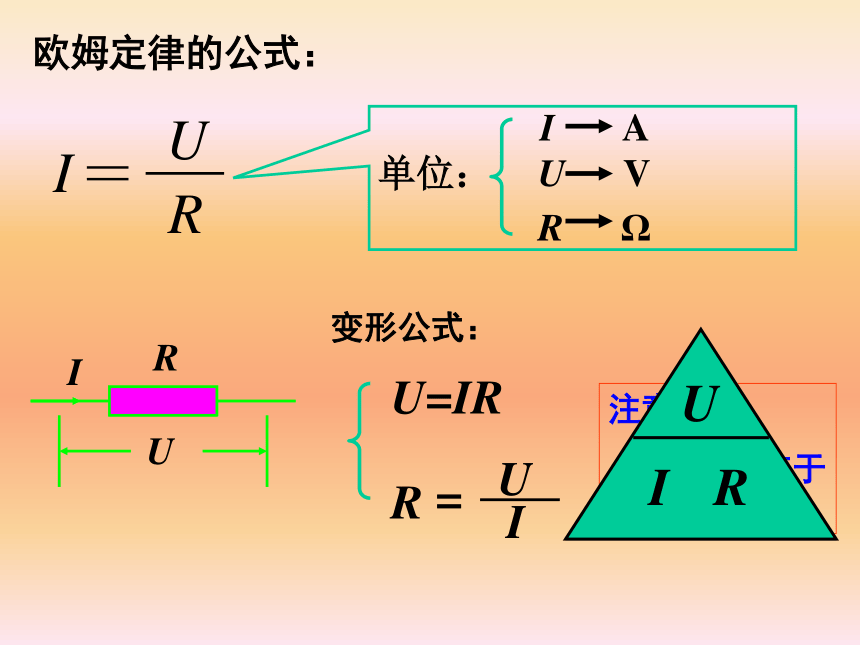

③同一导体(即R不变),则I与U成正比; 同一电源(即U不变),则I与R成反比。?揭示了电流与电压、电阻的关系。欧姆定律的公式:变形公式:U=IR注意:

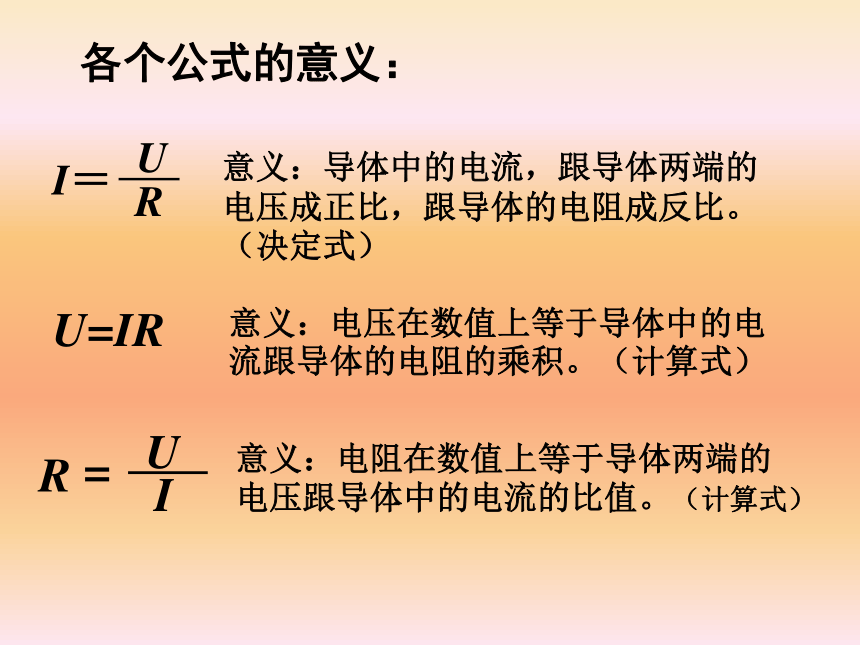

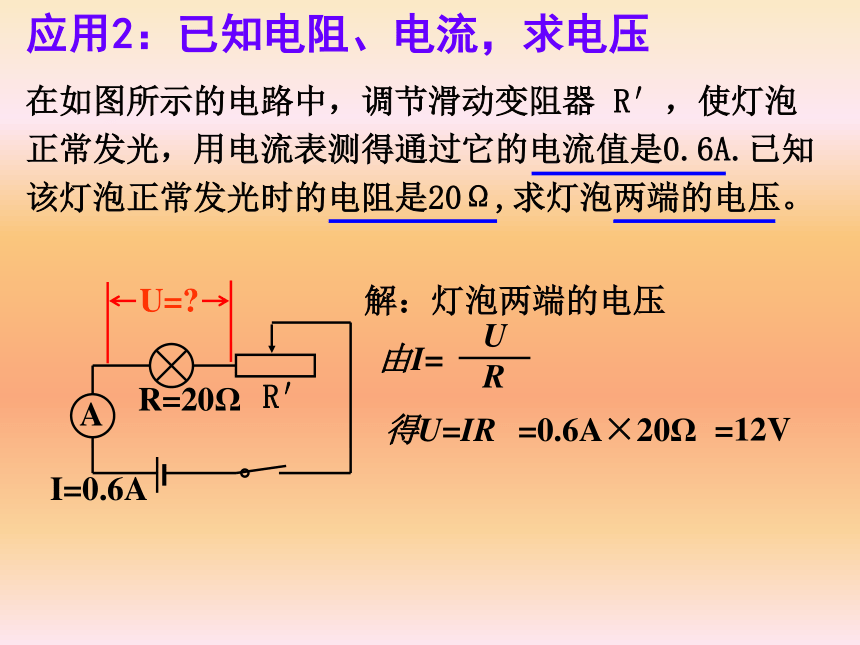

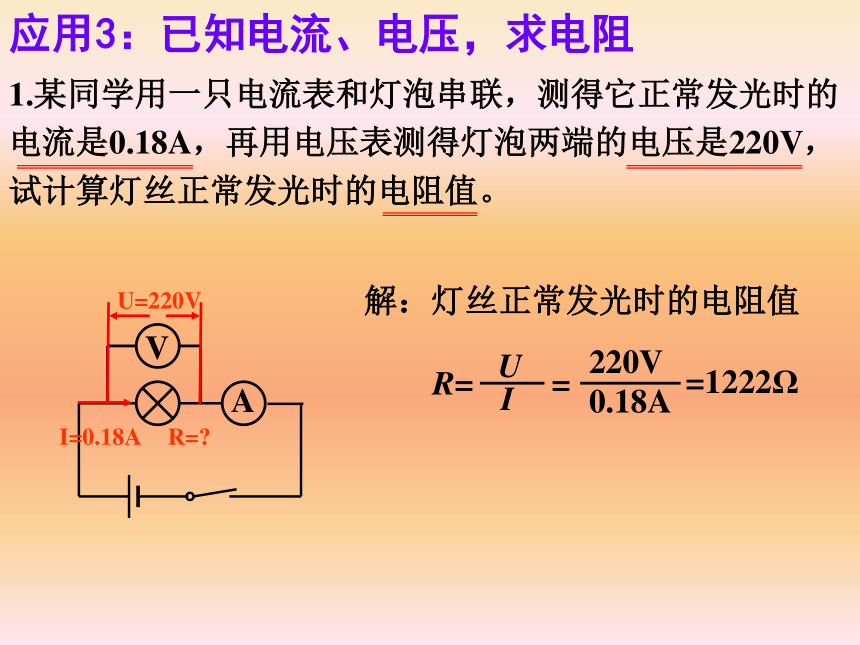

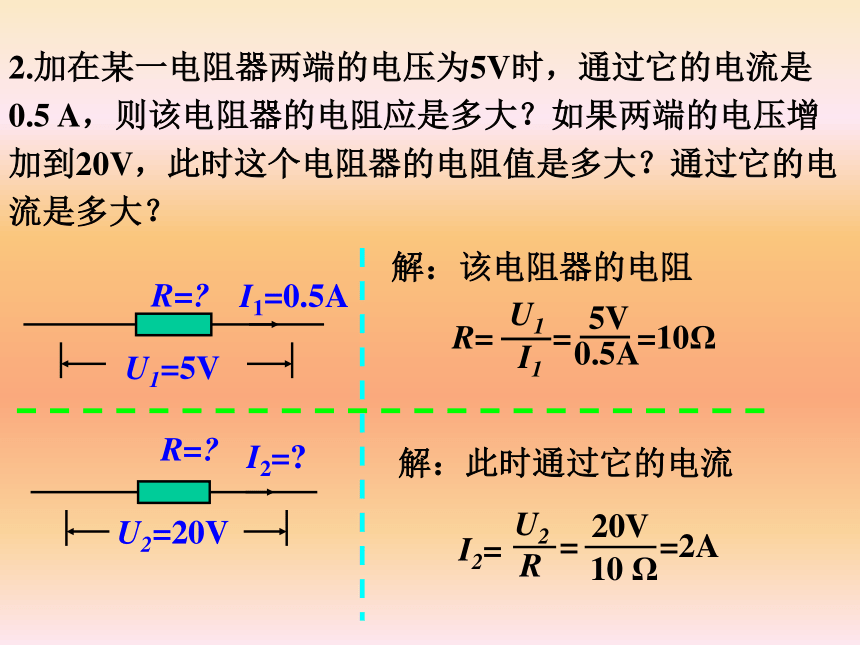

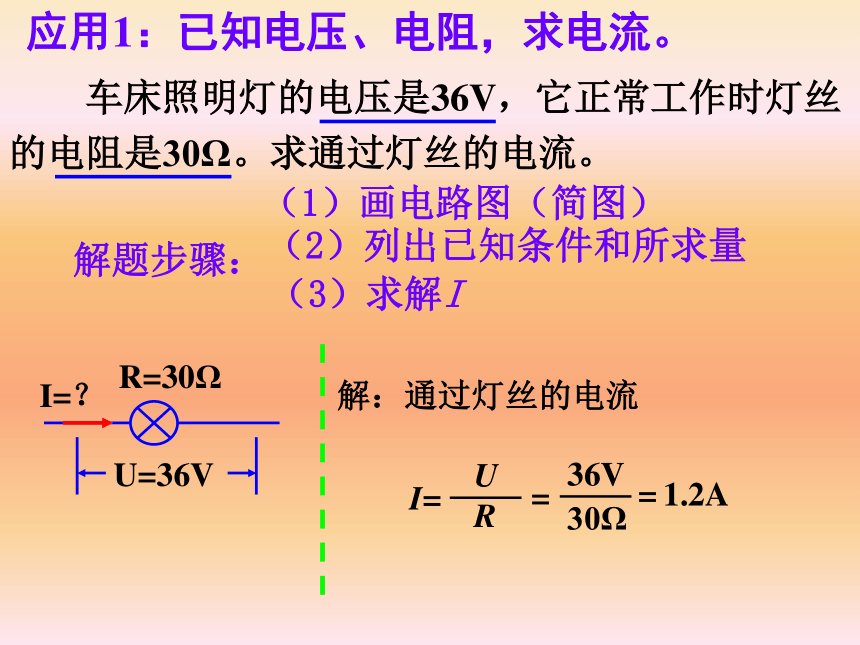

必须对应于同一段电路。U=IR意义:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。(决定式)意义:电压在数值上等于导体中的电流跟导体的电阻的乘积。(计算式)意义:电阻在数值上等于导体两端的电压跟导体中的电流的比值。(计算式)各个公式的意义: 车床照明灯的电压是36V,它正常工作时灯丝的电阻是30Ω。求通过灯丝的电流。R=30Ω I=?U=36V应用1:已知电压、电阻,求电流。(2)列出已知条件和所求量解题步骤:(1)画电路图(简图)(3)求解I解:通过灯丝的电流应用2:已知电阻、电流,求电压在如图所示的电路中,调节滑动变阻器 R′,使灯泡正常发光,用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。解:灯泡两端的电压R=20ΩI=0.6AU=220V1.某同学用一只电流表和灯泡串联,测得它正常发光时的电流是0.18A,再用电压表测得灯泡两端的电压是220V,试计算灯丝正常发光时的电阻值。应用3:已知电流、电压,求电阻=1222Ω解:灯丝正常发光时的电阻值I=0.18AR=?2.加在某一电阻器两端的电压为5V时,通过它的电流是0.5 A,则该电阻器的电阻应是多大?如果两端的电压增加到20V,此时这个电阻器的电阻值是多大?通过它的电流是多大?解:该电阻器的电阻解:此时通过它的电流 例1:试电笔内的大电阻的阻值为880 kΩ,氖管和人体的电阻都比这个值小得多,可以不计。问使用时流过人体的电流是多少?解:使用时流过人体的电流I=UR220V880×103Ω ==0.25×10-3 A=0.25mA 例2:实验中测得一个未知电阻两端的电压为2.4V,流过的电流为160mA,这个电阻的阻值是多少? 例3:已知一个电阻的阻值是24Ω,流过它的电流是150mA,则这个电阻两端的电压是多少?解:这个电阻两端的电压
U=IR=0.15A×24 Ω=3.6V1、某灯泡的正常工作的电压是24V,电路中通过的电流是0.5A,若把它接入36V的电源上,为了能使灯泡正常工作,需要串联一个多大的电阻?牛刀小试:答案:串联的电阻R=24Ω2、如图所示,R1=20Ω ,开关S闭合后电流表A的示数为2.7A,电流表A1的示数为1.8A。求:(1)电源的电压;(2)电阻R2的阻值.  答案:电源电压U=36V 电阻R2 的阻值R2 = 40Ω 二 欧姆定律及其应用 (第二课时 电阻的串联和并联)人教版八年级物理第七章《欧姆定律》电阻的串联与并联电阻串联相当于增大导体的长度。串联总电阻比任何一个分电阻都大。电阻并联相当于增大导体的横截面积。并联总电阻比任何一个分电阻都小。等效替代法1、串联电路的总电阻与分电阻的关系R1R2U1U总U2由欧姆定律变形公式可得:
U1=IR1 U2=IR2 U总=IR总 串联电路中:U总=U1+U2结论:串联电路的总电阻比任何一个分电阻都大。电阻的串联(理论推导)III由欧姆定律可得:结论:并联电路的总电阻比任何一个分电阻都小。电阻的并联(理论推导)2、并联电路的总电阻与分电阻的关系1、串联电路的总电阻等于各串联电阻之和。R串= R1+ R22、并联电路的总电阻的倒数等于各并联电阻倒数之和。n个阻值相同的电阻R0串联,总电阻n个阻值相同的电阻 R0并联,总电阻R串=nR0当堂训练1.将4Ω和12Ω的电阻串联接入电路总电阻为 。
2.将两个电阻均为6Ω的电阻串联接入电路总电阻为 。
3.将5个20Ω的电阻串联,总电阻为 Ω,若将n个阻值为R的电阻串联,总电阻为 。
4.将两个电阻串联,总电阻为72 Ω,若一个电阻为30 Ω,另一个是 。
5.已知R1=20Ω,R2=60Ω,则R1与R2并联后的总电阻R= .
6.若将n个阻值为R的电阻并联,总电阻为 。 16Ω12Ω100nR42Ω15Ω马鞍中学 邓勇刚 例:在如图的电路中,R1=20 ?, R2=60 ?,
电源电压U=36V,请用两种方法求干路的总电流I和两灯总电阻R。解法一:在并联电路中: U1=U2=U=36V
则干路的总电流:I=I1+I2=1.8A+0.6A=2.4A解法二:1、电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开,电流表示数是0.3A,求:(1)电源电压;(2)S1、S2都闭合时,电流表示数是多少? 解:(1)当S1、S2都断开时, R1
与R2串联在电路中,R3断路。
电源电压:
U=I(R1+R2)=0.3A×(20Ω+20Ω)
=12V
(2)当S1、S2都闭合时,R1与R3并联,R2被短路。此时电路中总电阻电流表示数2、如图,电源电压为6V不变,灯L1的电阻为12Ω,灯L2的电阻为9Ω,灯L3的电阻为18Ω.求:
(1)开关S1、S2同时断开和闭合时,电压表、电流表的示数分别为多少?
(2)开关S1、S2同时断开和闭合时,电流之比是多少?2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω , 灯L3的电阻为18Ω 。
求:1)开关S1、S2同时断开和闭合时,电压表、电流表的示数分别为多少?
S1、S2同时断开时:L1L3串联,电压表测 L 1两端电压S1、S2同时闭合时:L2L3并联,L1
和电压表被短路.2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ,灯L3的电阻为18Ω 。
求:1)开关S1、S2同时断开和闭合时,电压表的示数分别为多少?
解:当S1、S2都断开时,L2断路,L1、L3
串联,即I1 = I2 = I3当S1、S2都闭合时,L1被短路 U1=0V2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻
为9Ω , 灯L3的电阻为18Ω .
求:2)开关S1、S2同时断开和闭合时,电流之比是多少?解:当S1、S2都断开时,L2断路,L1、L3
串联,即I1 = I2 = I3
当S1、S2都闭合时,L1被短路,L2、L3
并联,U = U2 = U3马鞍中学 邓勇刚人物简介   乔治·西蒙·欧姆 (Georg Simon Ohm,1787—1845)一个天才的研究者,1787年5月16日生于德国埃尔兰根城,父亲自学了数学和物理方面的知识,并教给少年时期的欧姆,唤起了欧姆对科学的兴趣。然而他的成就对我们后人的意义是非常远大的。 欧姆是德国物理学家,提出了经典电磁理论中著名的欧姆定律。为纪念其重要贡献, 人们将其名字作为电阻的单位。欧姆的名字也被用于其他物理及相关技术内容中,比如“欧姆接触”、“欧姆杀菌”,“欧姆表”等。乔治·西蒙·欧姆研究成果
