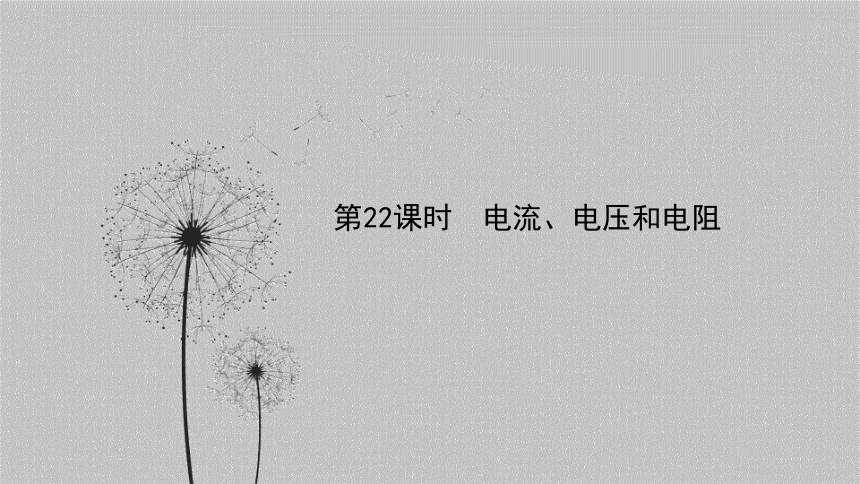

第22课时　电流、电压和电阻

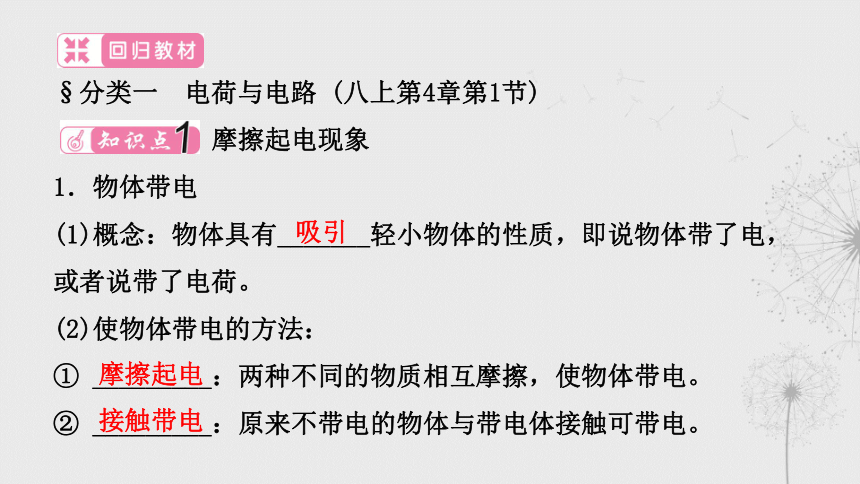

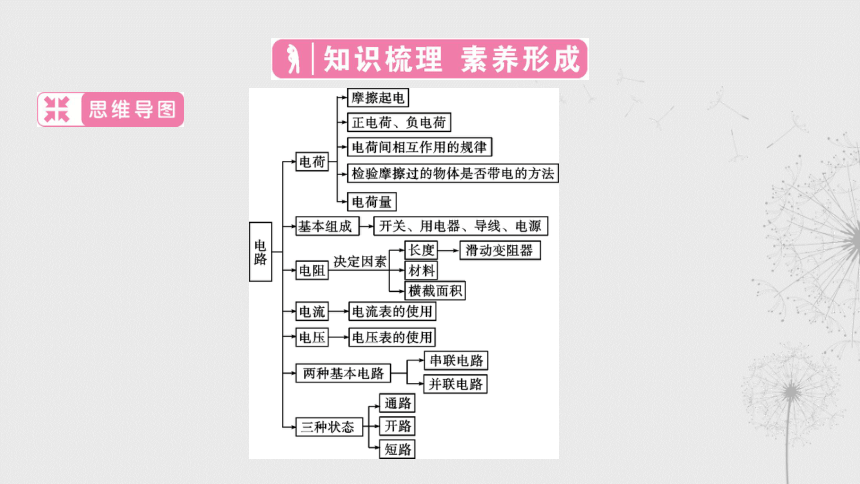

§分类一　电荷与电路 (八上第4章第1节)
　 摩擦起电现象
1．物体带电
(1)概念：物体具有_______轻小物体的性质，即说物体带了电，或者说带了电荷。
(2)使物体带电的方法：
① _________：两种不同的物质相互摩擦，使物体带电。
② _________：原来不带电的物体与带电体接触可带电。
吸引
摩擦起电
接触带电
2．摩擦起电
(1)摩擦起电的原因：不同物质的原子核束缚_______的本领不
同，摩擦时原子核束缚本领弱的容易_______电子带_____电，
原子核束缚本领强的_______电子带_____电。
(2)实质：是_______发生了转移(并未创造电荷)。
电子
失去
正
得到
负
电子

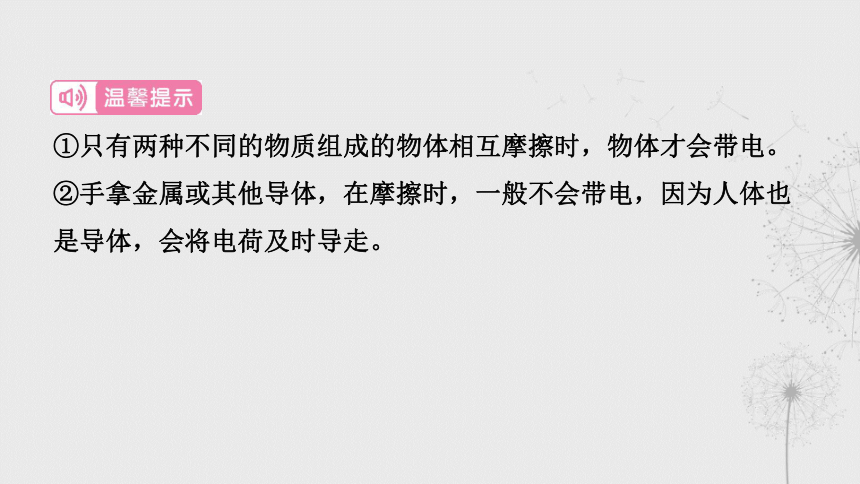

①只有两种不同的物质组成的物体相互摩擦时，物体才会带电。
②手拿金属或其他导体，在摩擦时，一般不会带电，因为人体也是导体，会将电荷及时导走。

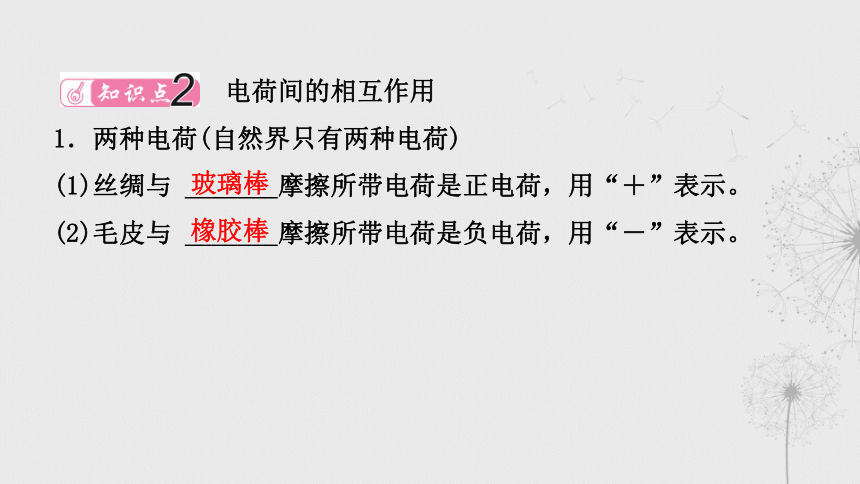

　电荷间的相互作用
1．两种电荷(自然界只有两种电荷)
(1)丝绸与 _______摩擦所带电荷是正电荷，用“＋”表示。
(2)毛皮与 _______摩擦所带电荷是负电荷，用“－”表示。
玻璃棒
橡胶棒

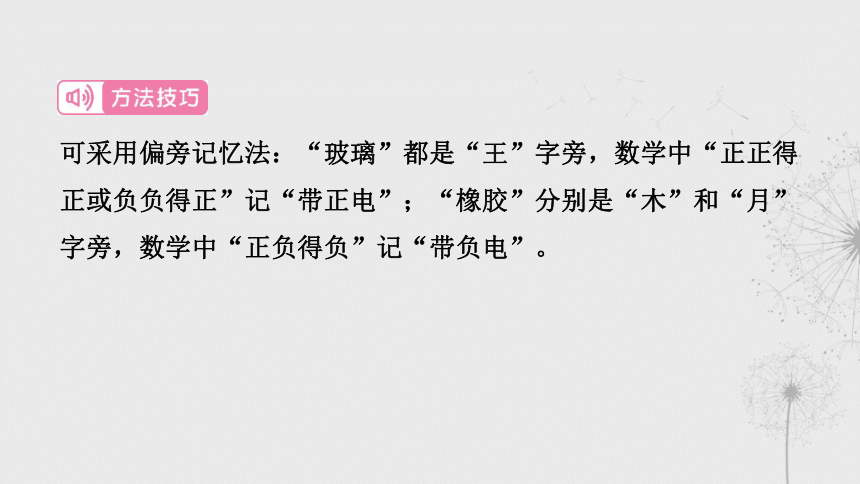

可采用偏旁记忆法：“玻璃”都是“王”字旁，数学中“正正得正或负负得正”记“带正电”；“橡胶”分别是“木”和“月”字旁，数学中“正负得负”记“带负电”。

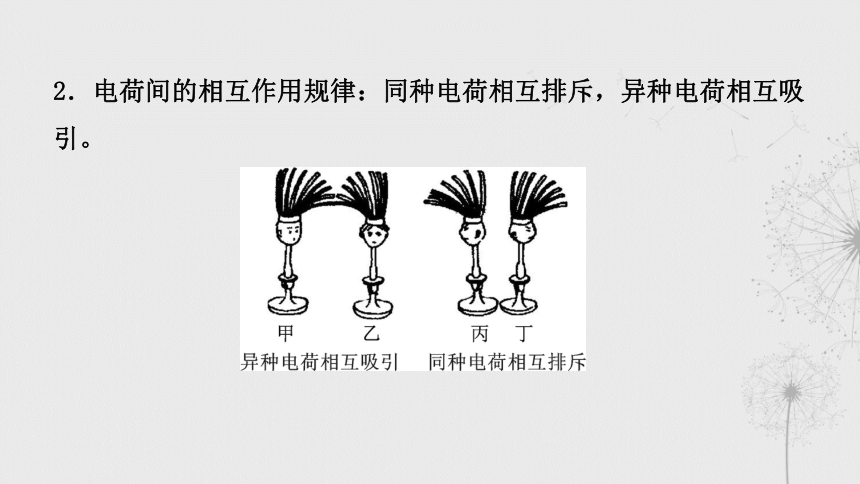

2．电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

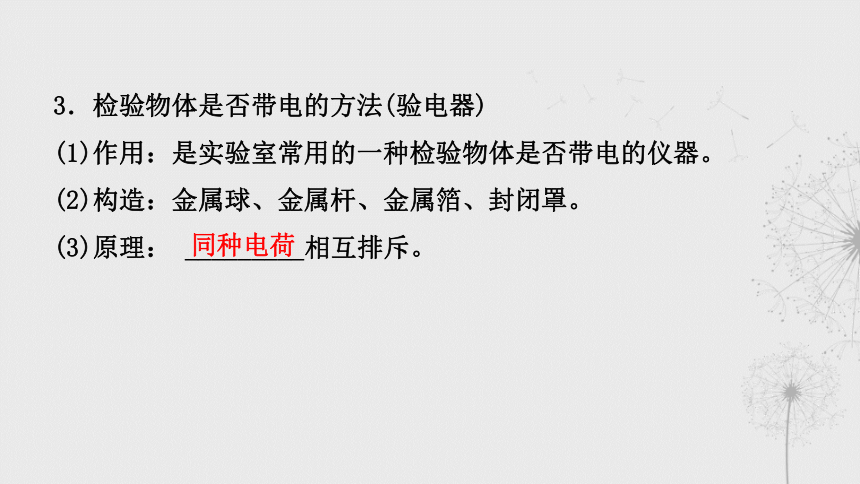

3．检验物体是否带电的方法(验电器)
(1)作用：是实验室常用的一种检验物体是否带电的仪器。
(2)构造：金属球、金属杆、金属箔、封闭罩。
(3)原理： _________相互排斥。
同种电荷

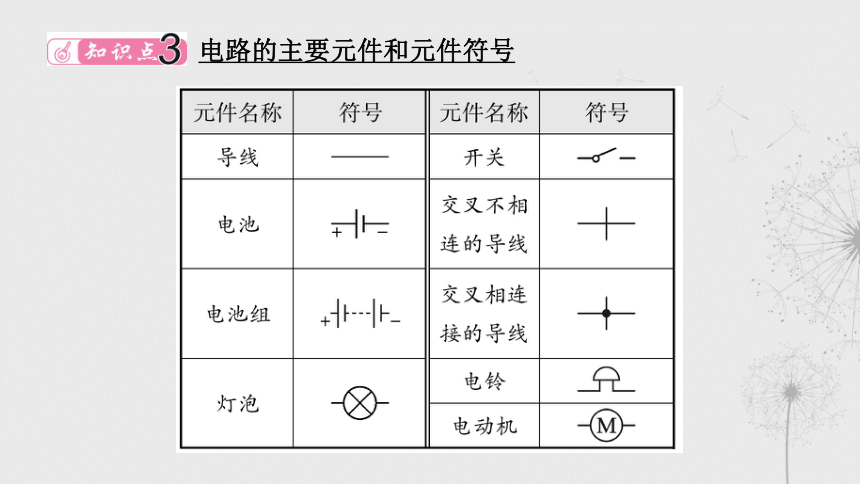

　 电路的主要元件和元件符号
　 电路的基本组成
电路由电源、用电器、开关和导线基本组成。
　 通路、开路和短路
电
路
图
状
态 通路 开路 短路
定

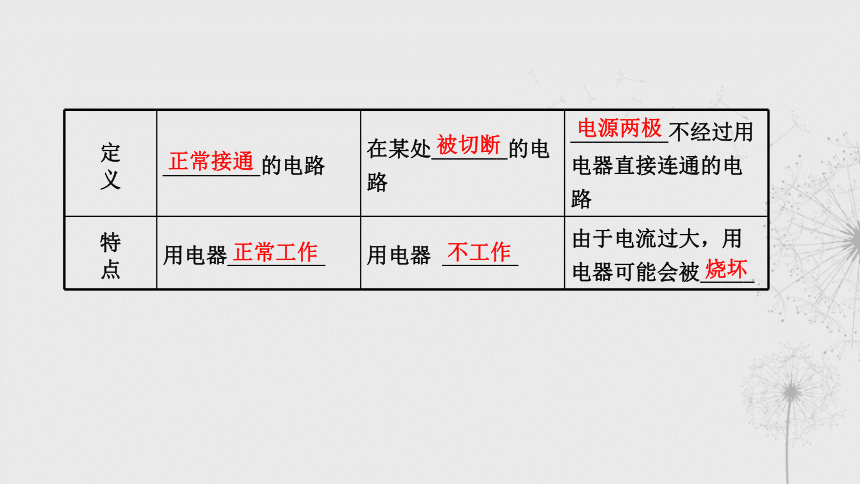

义 _________的电路 在某处_______的电路 _________不经过用电器直接连通的电路
特
点 用电器_________ 用电器 _______ 由于电流过大，用
电器可能会被_____ 　
正常接通
被切断
电源两极
正常工作
不工作
烧坏
　 简单的串联电路和并联电路
串联 并联
定义 把用电器 _________连接起来的电路 把用电器_____连接起来的电路
特征 电路中只有一条电流路径，一处
断开，___________都停止工作 电路中的电流路径至少有两条，各支路中的用电器 _________
开关
作用 控制 _________ 干路中的开关控制_________，
支路中的开关控制 _______
电路图
实例 装饰节日用的小彩灯、开关和用电器 家庭中各用电器、各路灯
逐个顺次
并列
所有用电器
独立工作
整个电路
整个电路
该支路
识别电路串、并联的常用方法
(1)电流分析法：在识别电路时，电流流向为电源正极→各用电器→电源负极，若途中不分流，用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不止一个用电器，这时电路有串有并，叫混联电路。
(2)断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响，仍然工作，则这两个用电器为并联。
(3)节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。
(4)观察结构法：将用电器接线柱编号，电流流入端为“首”，电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”“尾、尾”连接为并联。
(5)经验法：对实际看不到的连接电路，如路灯、家庭电路，可根据它们的某些特征判断连接情况。
　根据具体要求绘制简单的电路图
1．绘制电路图需掌握以下三点
(1)开关和所控制的用电器串联，串联电路用电器互相影响，开关控制整个电路。
(2)并联电路各用电器互不影响，干路开关控制整个电路，支路开关控制本支路的元件。
(3)开关闭合，用电器不工作，开关断开，用电器工作，则此开关与用电器并联。
2．绘制电路的具体步骤
(1)根据实物图画串联电路的方法：①从电源开始，按照各元件的放置顺序，用元件符号画出一条电流的通路；②写上各元件字母并检查。
(2)根据实物图画并联电路的方法：①先作出一条电流的通路；②在电路图上标出分支点A和汇合点B；③补画其他的支路；④写上各元件字母并检查。
§分类二　电流与电流表 (八上第4章第2节)
　 电流的概念、电流的单位
1．电流是由_________的_________形成的，科学上规定_______
定向移动的方向为电流的方向。在电池外部，电流是从_____极流
向_____极，在金属导体中，电流方向与___________定向移动的
方向相反。
2．电流的大小用电流强度表示，电流通常用字母____表示，它
的单位为 ________。其他常用单位有毫安(mA)、微安(μA)。
单位换算：1A＝_____mA＝_____μA。
自由电荷
定向移动
正电荷
正
负
自由电子
I
安培(A)
103
106
电流表
1．用来测量 _____大小的仪表是电流表，在表盘上有一个字
母____；一般有三个接线柱，_____个量程。
2．在电路中的表示符号是______。
电流
A
两
　 正确使用电流表测量电路中的电流、使用试触法选择合适的量程　
1.电流表应与被测用电器_____，不允许与被测用电器_______。
2．电流表接入电路时，应当使电流从其_____接线柱流入，从
_____接线柱流出。
3．待测电流不能超过电流表的_______。
4．不允许把电流表_______接到电源上。否则，电流表会被
_______。
串联
并联
正
负
量程
直接
烧坏
5．选择量程：实验室常用电流表有两个量程：0～0.6A和0～3A。
测量时，若预先不知被测电流值应用_____法，应先选择0～__A
量程，用开关试触。若被测电流小于0.6A，用0～0.6A量程；若
被测电流大于0.6A，用0～3A量程。
试触
3
电流表的读数：①明确所选电流表的量程；②确认电流表的分度值，认清电流表每大格和每小格表示的电流值；③看清表针共偏转了多少个小格。
§分类三　电压与电压表 (八上第4章第5节)
　 电压的概念、电压的单位
1．电压是推动电路中自由电子定向移动形成_____的重要原因，
电压通常用字母____表示。
2．电压的单位是 _____，简称伏，用符号____表示；比它大的
单位有千伏(kV)，比它小的单位有毫伏(mV)和微伏(μV)。
单位换算：1kV＝_____V，1V＝_____mV＝_____μV。
电流
U
伏特
V
103
103
106
　 电压表
1．电压表是用来测量_____的仪表，在表盘上有一个字母____；
一般有三个接线柱，___个量程：即 _______量程和 ________
量程。
2．在电路中的表示符号是______。
电压
V
两
0～3 V
0～15 V
　 正确使用电压表测量电路中的电压
1．与被测电路_____联。
2．电流从_____接线柱流入，从_____接线柱流出。
3．使用前需调零，连接时先试触，选择合适 _____。
4．被测电路的电压不能超过电压表的_______。
5．读数时，应注意_______和 ___________，准确读数。
并
正
负
量程
量程
量程
最小刻度值
电压表的内阻很大，如果把电压表串联在被测电路中会引起电路的开路，所以不允许电压表串联在被测电路中；电压表可以直接连到电源两极，测量电源电压。而电流表的内阻很小，在电路中可将它看作是一根导线。
§分类四　电阻与变阻器 (八上第4章第3～4节)
　 电阻的概念、电阻的单位　
1.电阻：导体对_____的阻碍作用，导体的电阻越大，对_____的
阻碍作用 _____，用字母____表示。
2．电阻的单位：_______，简称欧，用符号_____表示；比它大
的单位有千欧(kΩ)，兆欧(MΩ)。
单位换算：1MΩ＝_____kΩ＝_____Ω。
3．在电路图中，电阻的符号是________。
电流
电流
越大
R
欧姆
Ω
103
106
　 决定电阻大小的因素、电阻大小跟长度、横截面
积的定性关系
1．电阻是导体本身的_______，不仅与导体的_______、导体的
_________和导体的_______有关，还与导体的_______有关；
与通过导体的电流、导体两端的电压的大小无关。
2．在相同温度的条件下，同种材料的导体，相同横截面积，长
度越长，电阻越_____；相同长度，横截面积越小，电阻越___。
大多数导体的温度越_____，电阻越大。
属性
长度
横截面积
材料
温度
大
大
高
3．横截面积相同的甲、乙两根铜导线，甲长1m，乙长1dm，甲的
电阻_______乙的电阻；若将它们串联在电路中，则通过甲的电流
_____ 通过乙的电流。(均选填“大于”“等于”或“小于”)
大于
等于
　 滑动变阻器改变接入电路中电阻的原理、使用滑动变阻器改变接入电路中的电阻
1．原理：改变___________________________来改变接入电路中电阻的大小。
2．作用：①改变电路中的 _____；②调节某段电路两端的电压变或不变(研究欧姆定律时)。
接入电路的电阻丝的有效长度
电流
3．符号：滑动变阻器结构实物图、示意图和元件符号如图。
实物图　　　　示意图　　 元件符号
4．使用方法：接线柱一般“_________”地连接。若连接金属杆的两个接线柱，则有效电阻为零；若连接电阻丝的两个接线柱，则电阻最大，不能改变接入电路中电阻的大小。(不能“上上”或“下下”)
一上一下
4．使用方法：接线柱一般“ _________”地连接。若连接金属杆的两个接线柱，则有效电阻为零；若连接电阻丝的两个接线柱，则电阻最大，不能改变接入电路中电阻的大小。(不能“上上”或“下下”)
一上一下
(1)关键是弄清变阻器连入电路中的是哪一段电阻，常见的错误是把金属棒接入部分也当成是电阻，这里应指出金属棒电阻几乎为0。
(2)使用前要注意它的铭牌。如“50 Ω　1.5A”表示最大阻值为50Ω，允许通过的最大电流为1.5A。
