专题9电和磁——2020—-2021学年浙江省各市中考科学考试模拟试题分类（物理）（含解析）

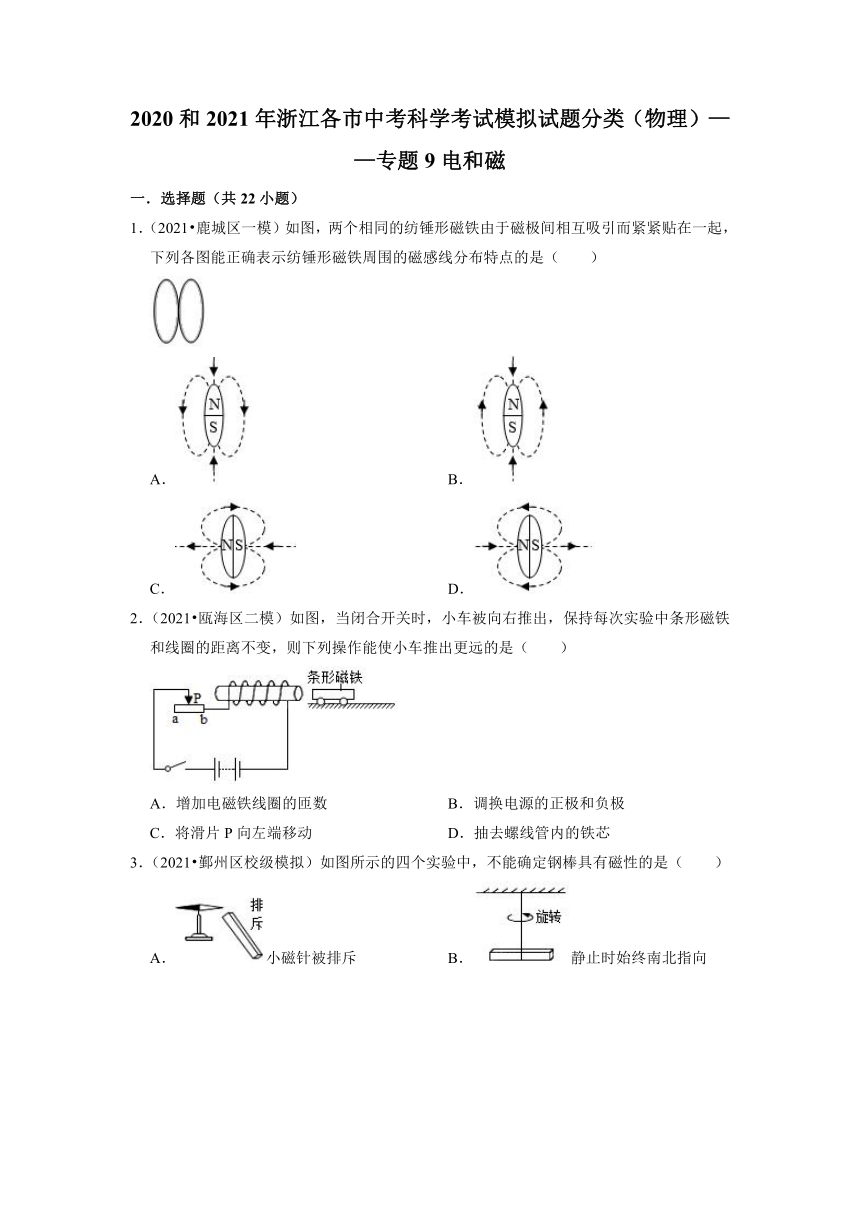

2020和2021年浙江各市中考科学考试模拟试题分类（物理）——专题9电和磁
一．选择题（共22小题）
1．（2021 鹿城区一模）如图，两个相同的纺锤形磁铁由于磁极间相互吸引而紧紧贴在一起，下列各图能正确表示纺锤形磁铁周围的磁感线分布特点的是（　　）
A． B．
C． D．
2．（2021 瓯海区二模）如图，当闭合开关时，小车被向右推出，保持每次实验中条形磁铁和线圈的距离不变，则下列操作能使小车推出更远的是（　　）
A．增加电磁铁线圈的匝数 B．调换电源的正极和负极
C．将滑片P向左端移动 D．抽去螺线管内的铁芯
3．（2021 鄞州区校级模拟）如图所示的四个实验中，不能确定钢棒具有磁性的是（　　）
A．小磁针被排斥 B．静止时始终南北指向
C．电流表指针偏转 D．能吸引更多的铁屑

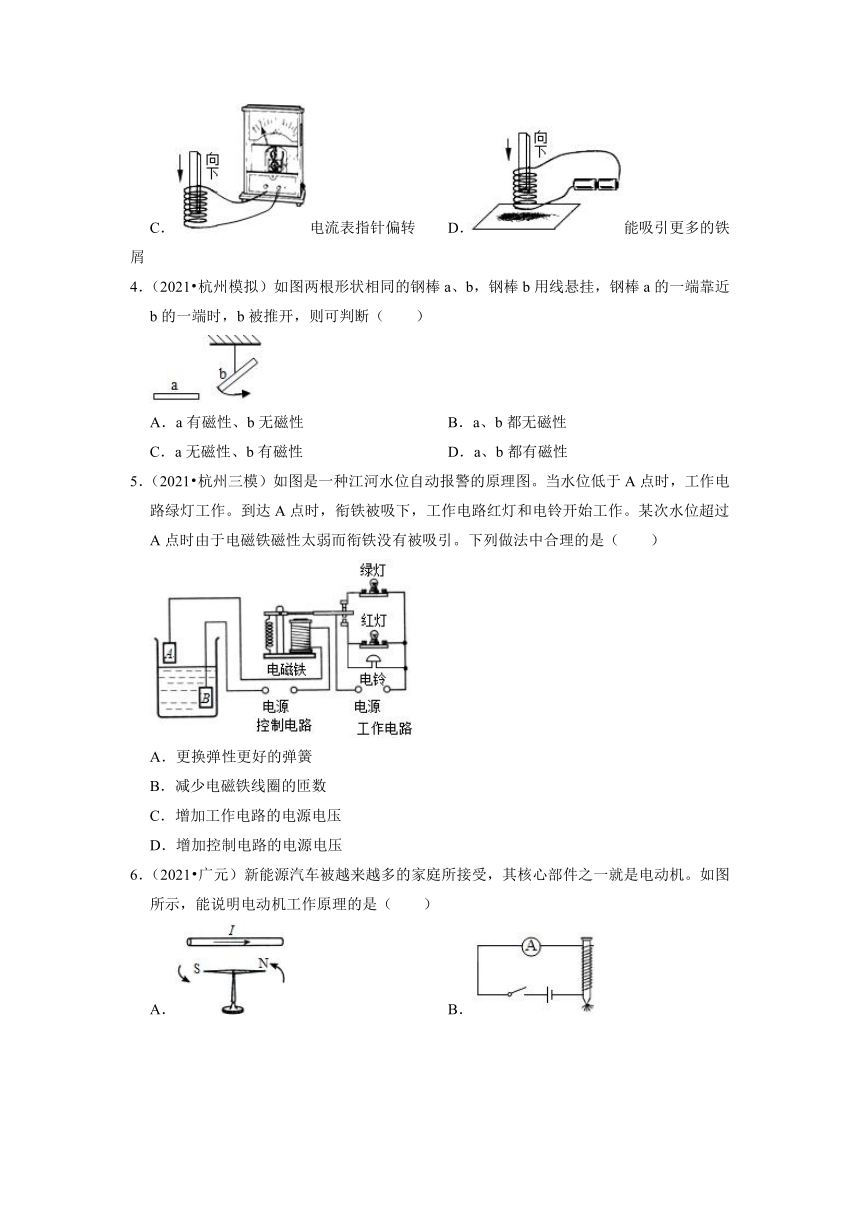

4．（2021 杭州模拟）如图两根形状相同的钢棒a、b，钢棒b用线悬挂，钢棒a的一端靠近b的一端时，b被推开，则可判断（　　）
A．a有磁性、b无磁性 B．a、b都无磁性
C．a无磁性、b有磁性 D．a、b都有磁性
5．（2021 杭州三模）如图是一种江河水位自动报警的原理图。当水位低于A点时，工作电路绿灯工作。到达A点时，衔铁被吸下，工作电路红灯和电铃开始工作。某次水位超过A点时由于电磁铁磁性太弱而衔铁没有被吸引。下列做法中合理的是（　　）
A．更换弹性更好的弹簧
B．减少电磁铁线圈的匝数
C．增加工作电路的电源电压
D．增加控制电路的电源电压
6．（2021 广元）新能源汽车被越来越多的家庭所接受，其核心部件之一就是电动机。如图所示，能说明电动机工作原理的是（　　）
A． B．
C． D．

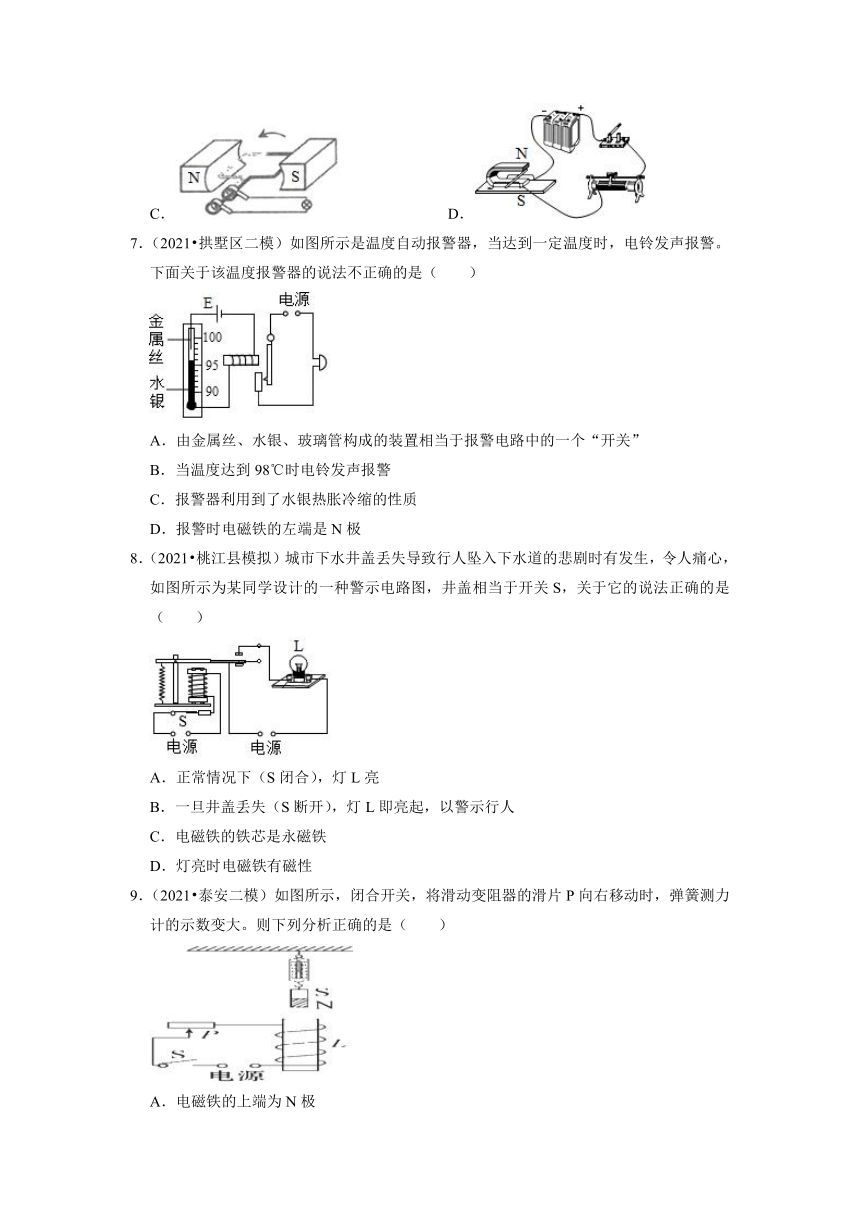

7．（2021 拱墅区二模）如图所示是温度自动报警器，当达到一定温度时，电铃发声报警。下面关于该温度报警器的说法不正确的是（　　）
A．由金属丝、水银、玻璃管构成的装置相当于报警电路中的一个“开关”
B．当温度达到98℃时电铃发声报警
C．报警器利用到了水银热胀冷缩的性质
D．报警时电磁铁的左端是N极
8．（2021 桃江县模拟）城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是（　　）
A．正常情况下（S闭合），灯L亮
B．一旦井盖丢失（S断开），灯L即亮起，以警示行人
C．电磁铁的铁芯是永磁铁
D．灯亮时电磁铁有磁性
9．（2021 泰安二模）如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变大。则下列分析正确的是（　　）
A．电磁铁的上端为N极
B．电源左端为“+”极
C．断开开关，弹簧测力计示数为零
D．若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计示数增大

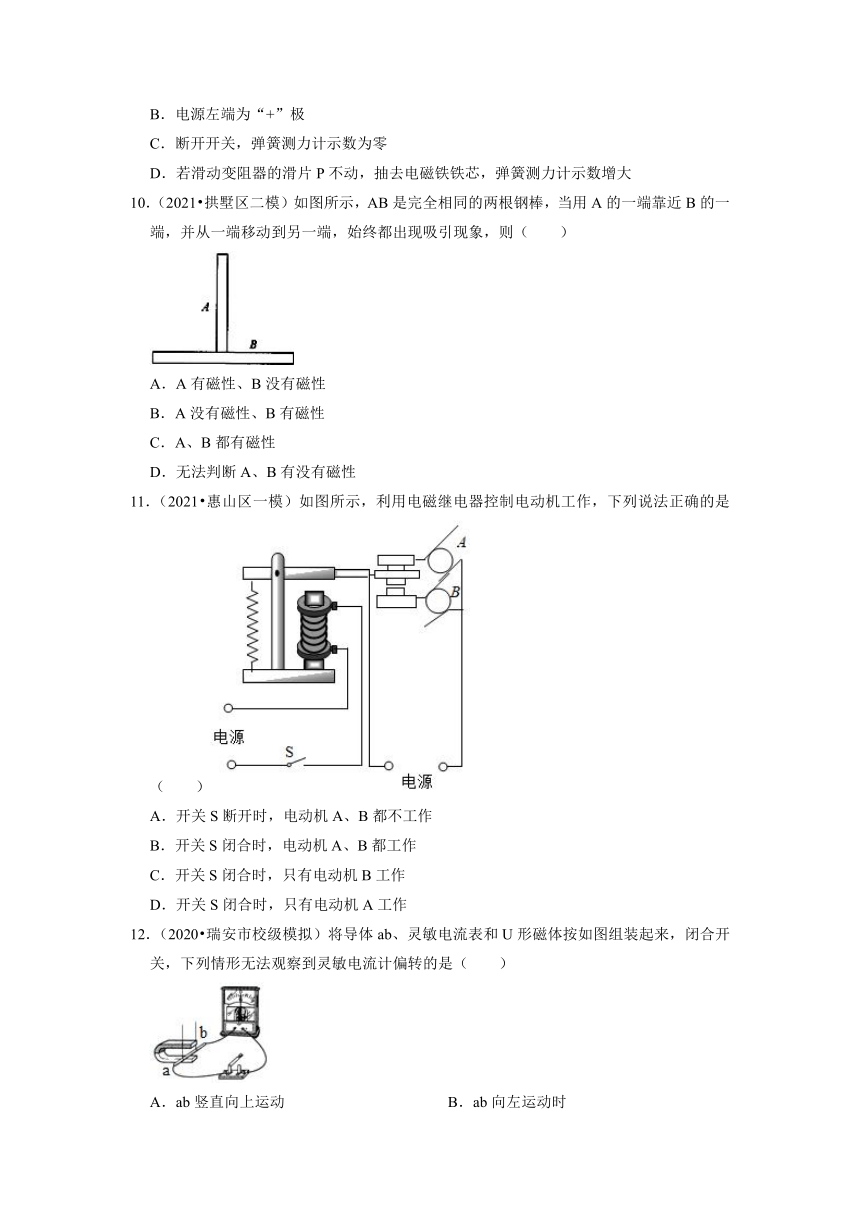

10．（2021 拱墅区二模）如图所示，AB是完全相同的两根钢棒，当用A的一端靠近B的一端，并从一端移动到另一端，始终都出现吸引现象，则（　　）
A．A有磁性、B没有磁性
B．A没有磁性、B有磁性
C．A、B都有磁性
D．无法判断A、B有没有磁性
11．（2021 惠山区一模）如图所示，利用电磁继电器控制电动机工作，下列说法正确的是（　　）
A．开关S断开时，电动机A、B都不工作
B．开关S闭合时，电动机A、B都工作
C．开关S闭合时，只有电动机B工作
D．开关S闭合时，只有电动机A工作
12．（2020 瑞安市校级模拟）将导体ab、灵敏电流表和U形磁体按如图组装起来，闭合开关，下列情形无法观察到灵敏电流计偏转的是（　　）
A．ab竖直向上运动 B．ab向左运动时
C．ab向右运动时 D．ab斜向上运动

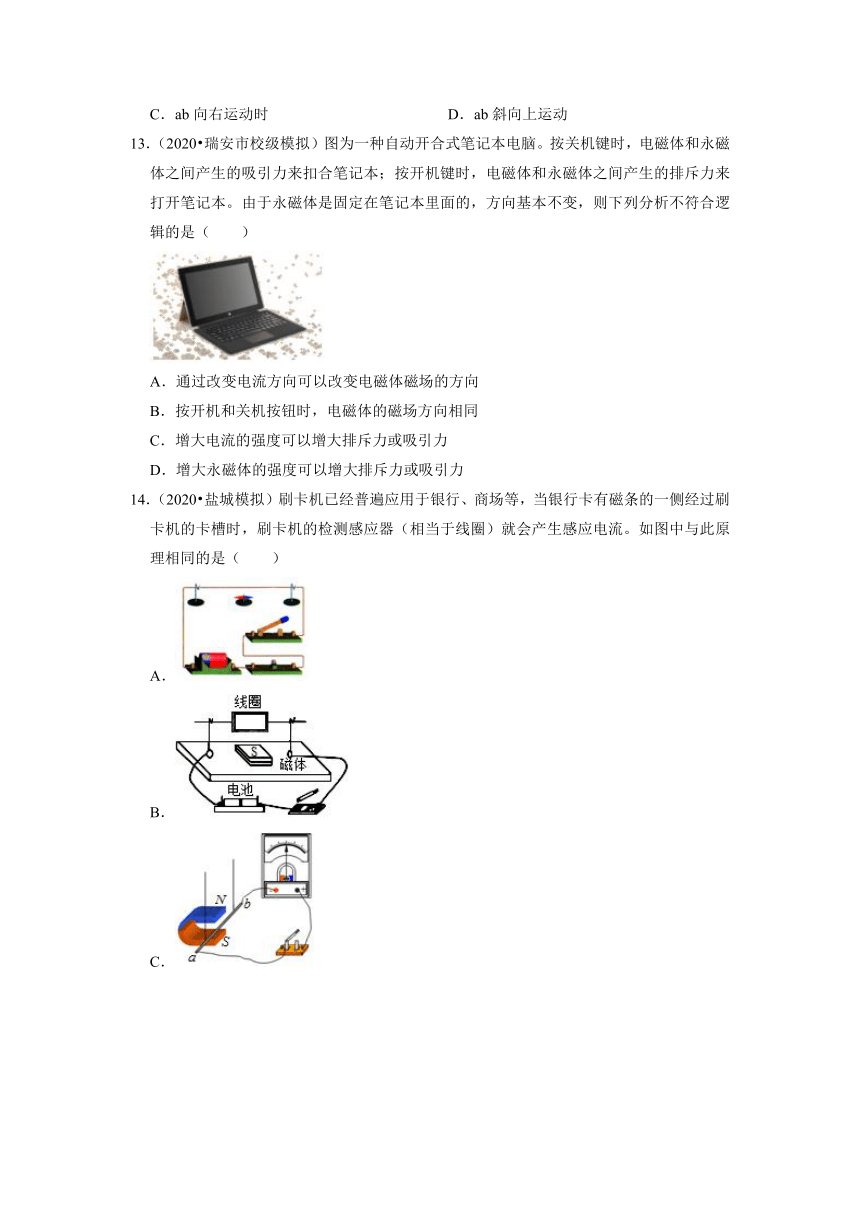

13．（2020 瑞安市校级模拟）图为一种自动开合式笔记本电脑。按关机键时，电磁体和永磁体之间产生的吸引力来扣合笔记本；按开机键时，电磁体和永磁体之间产生的排斥力来打开笔记本。由于永磁体是固定在笔记本里面的，方向基本不变，则下列分析不符合逻辑的是（　　）
A．通过改变电流方向可以改变电磁体磁场的方向
B．按开机和关机按钮时，电磁体的磁场方向相同
C．增大电流的强度可以增大排斥力或吸引力
D．增大永磁体的强度可以增大排斥力或吸引力
14．（2020 盐城模拟）刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。如图中与此原理相同的是（　　）
A．
B．
C．
D．
15．（2020 杭州模拟）有一种手摇式手电筒，主要部件由永磁体和线圈组成，摇动后使永磁体和线圈发生相对运动，便能发电，其原理与下列相对应的是（　　）
A．
B．
C．
D．
16．（2020 天台县一模）甲是球形磁铁，乙是形状和大小相同的铁球，现用细线将它们悬挂起来并相互靠近，会出现的情形是图中的（　　）
A． B．
C． D．
17．（2020 余姚市一模）无线充电是一种增加手机续航时间的方式，无线充电的技术原理是：电流流过充电座的“送电线圈”产生磁场，手机中的“受电线圈”靠近该磁场时就会产生感应电流，给智能手机充电。“受电线圈”处用到的实验原理与下列设备或用电器工作原理一致的是（　　）
A．电吹风 B．手摇发电机 C．电风扇 D．电磁起重机
18．（2020 宁波模拟）如图是一种磁悬浮地球仪的示意图，底座内有一金属线圈（线圈电阻不计），地球仪内有一磁铁，通电后地球仪能悬浮在空中。下列有关地球仪的说法正确的是（　　）
A．装置是根据异名磁极相互吸引的原理来工作的
B．条形磁铁的b端为N极，若要让地球仪悬浮的更高些，开关S2连到接线柱2上
C．条形磁铁的b端为S极，若要让地球仪悬浮的更高些，开关S2连到接线柱2上
D．换用一个质量较大的地球仪仍然要悬浮在空中，且距离不变，改变电磁铁线圈中的电流方向就可以了
19．（2020 绍兴模拟）实验室有一根钢棒，下列做法叙述中，能确定钢棒具有磁性的有（　　）
①用该钢棒去吸引磁铁，能吸引
②将该钢棒中点系上细线，悬挂起来，拨动钢棒，发现最后总是指向南北
③用该钢棒去吸引小铁钉，能吸引
④将钢棒与一个强磁体放在一起，一段时间后，发现钢棒也有磁性
A．①② B．②③ C．①③ D．②④
20．（2020 绍兴模拟）同学们做实验的装置如图，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来。则下列说法正确的是（　　）
A．金属棒cd运动是由于电磁感应原理
B．金属棒ab运动的原理可用于发电机
C．此过程说明永动机是可以实现的
D．实验装置中的甲装置把电能转化为机械能
21．（2020 宁波模拟）上世纪人类制成了世界上第一盏用海浪发电的航标灯，它的气室示意图如图所示，其工作原理是利用海浪上下起伏的力量将空气吸入气室，压缩后再推入工作室，然后推动涡轮机带动发电机发电，那么（　　）
A．当海水下降时，阀门K1关闭，阀门K2开启
B．当海水上升时，阀门K1关闭，阀门K2开启
C．当海水下降时，类似于汽油机的做功冲程
D．当海水上升时，类似于汽油机的做功冲程
22．（2020 临海市一模）如图甲所示是物理兴趣小组同学设计的太阳能路灯。它能实现白天光线强时，太阳能电池板为蓄电池充电，夜晚光线弱时，蓄电池为电灯供电的作用。电路中的R为光敏电阻，其电阻大小与光照强度关系如图乙所示。下列说法正确的是（　　）
A．白天蓄电池相当于电源
B．甲是太阳能电池板，乙是路灯
C．电磁铁上端为N极，下端为S极
D．光线较强时，电磁铁磁性较大
二．填空题（共2小题）
23．（2021 宁波模拟）如图是智能扶手电梯工作原理图，其中R是压敏电阻，电磁铁上端是　 　极，电梯上无乘客时，电磁铁磁性极弱，衔铁与触点1接触；当电梯上有乘客时，R的阻值减小，电磁铁的磁性变　 　（选填“强”或“弱”），使衔铁与触点2接触，通过电动机的电流变　 　（选填“大”或“小”），电动机转动变快，使电梯运动变快。
24．（2021 浙江模拟）小明设计了一个道路限载报警器（图甲），R0是变阻器，R是压敏电阻。R的电阻大小随压力大小变化关系如图乙。当超载车辆通过压敏电阻时，限载报警器就会报警。
（1）调试好电路，闭合开关S1和S2，当超载车辆通过时，限载报警器会　 　（填“灯亮”、“铃响”）
（2）一般交通主干道的抗压能力比村道路要强得多。若把村道路限载报警器应用到主干道，就要适当调高报警的限载重量，下列操作可行的是　 　（填编号）。
A．把变阻器R0的滑片适当左移
B．把电源1的电压适当增大
C．把弹簧AB的A端适当左移
D．把电磁铁C适当右移。
三．实验探究题（共3小题）
25．（2021 镇海区模拟）为了探究通电螺线管外部磁场的方向，小明设计了如图甲所示实验装置。
（1）闭合开关，小磁针转动到如图乙所示位置；断开开关，小磁针又回到原来位置（指向南北），这说明通电螺线管周围有磁场，通电螺线管的a端为　 　极。
（2）调换电源正负极接线后再闭合开关，发现小磁针转动情况与图乙所示相反。这说明通电螺线管的磁场方向与　 　有关。
26．（2021 杭州模拟）材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场。
材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图。他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转。
材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望。
（1）进行奥斯特实验时，在静止的小磁针上方，分别用图甲和乙两种方式放置一根导线。当导线通电时，小磁针会发生明显偏转的是　 　（选填“甲”或“乙”）。
（2）在奥斯特发现“电流周围存在磁场”之后，科拉顿、法拉第两位物理学家采用逆向思维，基于　 　的假设，从而做了如上材料中的实验。
（3）在科拉顿的实验中，实际上已经满足产生感应电流的条件，但他并未观察到，如何操作才能让他观察到电流表指针发生偏转？　 　。
27．（2021 金华模拟）人们一直认为电与磁没有联系，直到近代许多科学家的出色工作，才将电与磁统一起来。
（1）请你在图1中标明开关闭合后磁感线的方向和甲、丁磁体的磁极。
（2）电磁铁的应用较广泛，用它制成的电磁继电器更是一种自动控制的重要元件。如图2所示是一种水位报警装置的原理图，当水位没有到达金属块A时，　 　灯亮；水位到达金属块A时，　 　灯亮，表示水位过高。
四．解答题（共1小题）
28．（2021 杭州三模）“共享单车”被誉为中国“新四大发明”，一辆单车不仅体现了中国制造的魅力，还体现了低碳环保的生活理念。如图为某品牌的“共享单车”，据图回答问题：
（1）新技术：图示单车核心技术是智能锁，内置有锂电池，其规格为“3.7V 6Ah”，充电方式有以下两种：
①发电花鼓骑行充电：用户在蹬车骑行时，轮胎旋转带动花鼓旋转，花鼓切割磁感线发电，并通过链接稳压管给锂电池充电。则在此过程中，能量的转化是　 　。
②太阳能充电：车筐内置太阳能电池，若此太阳能电池接受到的太阳能平均功率为6瓦，光能转化为电能的效率为20%，则将此智能锁中的锂电池从没有电到充满电，需要　 　小时。
（2）新理念：共享单车体现了低碳环保的生活理念。如表为某用户骑行共享单车的记录，则图中的节约碳排量是指减少　 　气体排放。
8.6 1.0 613
累计骑行（公里） 节约碳排量（千克） 运动成就（大卡）
2020和2021年浙江各市中考科学考试模拟试题分类（物理）——专题9电和磁
参考答案与试题解析
一．选择题（共22小题）
1．【解答】解：如图，两个纺锤形磁铁左右相吸，说明它们的左、右两侧为磁极，由于磁感线在磁体的外部由N极指向S极，所以它们左、右两侧的磁感线从左侧N极指向右侧的S极，或者从右侧的N极指向左侧的S极，故能正确表示纺锤形磁铁周围的磁感线分布特点的是C图；
故选：C。
2．【解答】解：
A、在电流一定时，增加电磁铁线圈的匝数，可以增大电磁铁的磁性，小车被推出的越远，故A正确；
B、调换电源的正极和负极不能改变电流大小，无法改变电磁铁磁性的强弱，故B错误；
C、将滑片P向左端移动，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过电磁铁的电流变小，磁性变弱，小车被推出的距离变近，故C错误；
D、抽去螺线管内的铁芯，电磁铁的磁性变弱，小车被推出的距离变近，故D错误。
故选：A。
3．【解答】解：A、同名磁极相互排斥，小磁针与钢棒相互排斥，说明都具有磁性，故A不符合题意；
B、钢棒指南北，这是磁体的基本性质，说明钢棒具有磁性，故B不符合题意；
C、导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，能说明钢棒具有磁性，故C不符合题意；
D、铁（钢）芯能使通电螺线管的磁性增强，使其能吸引更多的铁屑，不能说明钢棒具有磁性，故D符合题意。
故选：D。
4．【解答】解：由题知，a、b两根钢棒相互靠近时b被推开，说明两者间相互排斥，根据磁极的相互作用规律知两者都具有磁性，并且相互靠近的一端是同名磁极。
故选：D。
5．【解答】解：A、更换弹性更好的弹簧，则需要更大的电磁铁磁性，故A做法不合理；
B、减少电磁铁线圈的匝数，电磁铁磁会减小，故B做法不合理；
C、增加工作电路的电源电压不影响控制电路，故C做法不合理；
D、增加控制电路的电源电压，能增大电磁铁的磁性，故D做法合理；
故选：D。
6．【解答】解：A、图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，故A不符合题意；
B、图为电磁铁的原理图，电磁铁是根据电流的磁效应制成的，故B不符合题意；
C、图中没有外部电源，当导体在磁场中做切割磁感线运动时，小灯泡发光，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故C不符合题意；
D、当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故D符合题意。
故选：D。
7．【解答】解：A、读图可知，由金属丝、水银、玻璃管构成的装置相当于报警电路中的一个“开关”，可控制电磁铁的工作情况，故A正确；
B、读图可知，该温度计的分度值为1℃，金属丝下端指在96℃上面第2个小格上，因此金属丝下端所指的温度是96℃+2℃＝98℃，即当温度达到98℃时左侧控制电路接通，电磁铁具有磁性，吸引衔铁，使右侧电路接通，电铃发声报警，故B正确；
C、图中左侧是水银温度计，利用了水银热胀冷缩的性质，故C正确；
D、由图知，电流从电磁铁的左端流入、右端流出，根据安培定则可知，报警时电磁铁的右端是N极，左端是S极，故D错误。
故选：D。
8．【解答】解：（1）据图可知，正常情况下S闭合，电磁铁有磁性，被控制电路断路灯泡不亮，故A错误；
（2）当井盖丢失S断开时，电磁铁无磁性，被控制电路闭合，灯泡发光，以警示行人；故B正确，D错误；
（3）电磁铁的铁芯，能方便随时通断，属于软磁体，故C错误；
故选：B。
9．【解答】解：A、滑动变阻器的滑片P向右移动时，电路中的电阻变小，则电路中的电流变大，磁铁的磁性变强；
而磁体的下端为N极，并且弹簧测力计的示数变大，可知电磁铁的上端为S极。故A错误。
B、电磁铁的上端为S极，下端为N极，由安培定则可知，电流电磁铁的上端流入，故电源左侧为正极，右端为负极。故B正确。
C、断开开关，电路中没有电流，所以电磁铁磁性无磁性，即电磁铁对条形磁铁即不吸引也不排斥，但条形磁体有重力，故弹簧测力计有示数。故C错误。
D、抽去铁芯后，电磁铁的磁性变弱，吸引力变小，故弹簧测力计的示数将变小。故D错误。
故选：B。
10．【解答】解：（1）钢棒A的一端靠近钢棒B的中部，发现两者吸引，而条形磁体两端磁性较强，中间磁性较弱，说明A的这端有磁性；
（2）从一端移动到另一端，始终吸引，说明B不带磁性，因为异名同名磁极相互排斥，B如果有磁性的话，会在其中的一端磁极处和A发生排斥的现象。
故选：A。
11．【解答】解：开关S断开时，控制电路断开，电磁铁无磁性，此时衔铁被弹簧拉起，电动机A所在电路接通，A工作，B不工作，A错误；
当开关S闭合时，电磁铁有磁性，吸引衔铁，B所在电路接通，电动机A所在电路断开，电动机B工作，A不工作，所以BD错误，C正确。
故选：C。
12．【解答】解：A、ab竖直向上运动，运动方向与磁感线方向平行，所以不会切割磁感线，不会产生感应电流，灵敏电流计不偏转，故A符合题意；
BCD、ab向左、向右、斜向上运动，切割磁感线，所以产生感应电流，灵敏电流计偏转，故BCD不符合题意。
故选：A。
13．【解答】解：
A、电磁体的磁场的方向与电流的方向有关，改变电流方向可以改变电磁体磁场的方向，故A符合逻辑；
B、按关机键时，电磁体和永磁体之间产生的吸引力来扣合笔记本；按开机键时，电磁体和永磁体之间产生的排斥力来打开笔记本，所以按开机和关机按钮时，电磁体的磁场方向是不相同的，故B不符合逻辑；
C、增大电流的强度，电磁体的磁性增强，可以增大排斥力或吸引力，故C符合逻辑；
D、增大永磁体的强度，磁性增强了，可以增大排斥力或吸引力，故D符合逻辑。
故选：B。
14．【解答】解：刷卡机读出信息原理就是电磁感应现象；
A、如图电路中有电源，是奥斯特实验，说明通电导线周围有磁场，故A错误；
B、如图电路中有电源，是电动机测 原理图，是根据通电导体在磁场中受力而运动制成的，故B错误；
C、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。故C正确；
D、图中有电源，是电磁铁的原理图，是根据电流的磁效应制成的，故D错误。
故选：C。
15．【解答】解：手摇式手电筒摇动后使永磁体和线圈发生相对运动，便能发电，这是利用电磁感应现象来发电的；
A、该图是电磁铁，其工作原理是电流的磁效应，故A不符合题意；
B、该图是电动机的原理图，即通电导体在磁场中受力运动，故B不符合题意；
C、该图是奥斯特实验，说明通电导体周围存在磁场，故C不符合题意；
D、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象，故D符合题意。
故选：D。
16．【解答】解：甲、乙两个形状和大小相同的球悬挂起来。甲具有磁性，乙不具有磁性，当它们靠近时，由于磁体能够吸引铁质物体且力的作用是相互的，所以两球向中央靠拢。
故ACD不符合题意，B符合题意。
故选：B。
17．【解答】解：由题意可知，“受电线圈”的工作原理是电磁感应现象；
A．电吹风的主要结构为电动机，工作原理是通电导体在磁场中受力运动，故A不合题意；
B．手摇发电机的工作原理为电磁感应现象，故B符合题意；
C．电风扇的主要结构为电动机，工作原理是通电导体在磁场中受力运动，故C不合题意；
D．电磁起重机的主要结构为电磁铁，工作原理是电流的磁效应，故D不合题意。
故选：B。
18．【解答】解：
A、地球仪悬浮在空中，那么它受到的重力和电磁力相互平衡。因为重力的方向向下，所以电磁力肯定竖直向上，即地球仪和底座之间应该是排斥力，原理就是“同名磁极相互排斥”，故A错误；
BC、根据图片可知，电磁铁线圈上电流方向向左，那么用右手握住螺线管，四指指向左，大拇指指向下端，因此下端是N极，而上端是S极；根据“同名磁极相互排斥”可知，条形磁铁的b段为S极。若要让地球仪悬浮的更高些，那么必须增大电磁铁的磁场，即增多线圈，将开关S2连接到2上，故B错误，C正确；
D、换用一个质量较大的地球仪仍然要悬浮在空中，且距离不变，那么就要增大电磁铁的磁场，可以增加线圈匝数，也可以增大电流，而改变电流方向于事无补，故D错误。
故选：C。
19．【解答】解：
①用该钢棒去吸引磁铁，即使钢棒没有磁性，条形磁体也会吸引钢棒，所以不能确定钢棒是否具有磁性；
②磁体由于受到地磁场的作用，当其自由静止时，要指向南北方向，因此，将该钢棒中点系上细线悬挂起来，拨动钢棒，发现最后总是指向南北，可以确定钢棒具有磁性；
③用该钢棒去吸引小铁钉，能吸引，根据磁体可以吸引磁性物质的特性可知，可以确定钢棒具有磁性；
④将钢棒与一个强磁体放在一起，一段时间后，发现钢棒也有磁性，钢棒有可能被磁化，也有可能钢棒本来就有磁性，故不能确定钢棒是否具有磁性。
综上所述，②③的做法可以确定钢棒具有磁性。
故选：B。
20．【解答】解：
ABD、闭合电路中的导体ab在磁场中做切割磁感线运动，从而产生了感应电流，则甲装置运用的原理是电磁感应现象；在电磁感应现象中，是将机械能转化为电能，人们利用电磁感应现象制成了发电机；
导体ab产生的感应电流通过位于磁场中的导体cd时，cd在磁场中受力而运动起来，说明了通电导体在磁场中受到力的作用，利用该原理制成了电动机；故B正确；AD错误；
C、永动机违背了能量守恒定律，是不可能实现的，故C错误。
故选：B。
21．【解答】解：整个过程是海水推动活塞做功，将海水的机械能转化成了电能；
海水下降时，气室体积增大，压强减小，阀门K 1 关闭，阀门K 2 开启，将空气吸入气室，类似于汽油机的吸气冲程，故A正确，C错误；
海水上升时，气室体积减小，压强增大，阀门K1 开启，阀门K 2 关闭，压缩后将空气推入工作室，类似于汽油机的压缩冲程，故BD错误。
故选：A。
22．【解答】解：
电路中的R为光敏电阻，其电阻大小与光照强度的关系为光照越强，电阻越小，电流大，磁性强，衔铁在下部；晚上电阻大，磁性弱，衔铁在上部；
A、白天光线强时，太阳能电池板为蓄电池充电，蓄电池相当于用电器，故A错误；
B、白天是路灯不工作，所以通过路灯无电流，故乙是太阳能电池板，甲是路灯，故B错误；
C、由安培定则可知，电磁铁上端为S极，下端为N极，故C错误；
D、光照越强，电阻越小，电流大，磁性强，故D正确。
故选：D。
二．填空题（共2小题）
23．【解答】解：
（1）读图可知，电流从电磁铁的上端流入，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的下方为螺线管的N极，则上端为S极；
（2）当有人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，衔铁上的触点与触点2接触，则电阻R1被短路，不连入电路，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运动变快。
故答案为：S；强；大。
24．【解答】解：（1）闭合开关S1和S2，当超载车辆通过时，压敏电阻的阻值减小，通过电磁铁电路的电流增大，衔铁就会被吸下来，电铃电路接通，因此电铃会响。
（2）①由乙图可知，压敏电阻的阻值随着压力的增大而减小，因此要想提高报警器的限载重量，必须增大电路中的电阻，减小电磁铁电路中的电流，故A正确，B错误；
②观察甲图发现，衔铁和弹簧的部分实际上是一个杠杆，电磁铁的吸引力为动力，弹簧的拉力为阻力；
要适当调高报警器的限载重量（即压敏电阻受到的压力增大），由图乙可知压敏电阻的阻值减小，在变阻器R0接入阻值不变时，总电阻减小，控制电路中电流增大，则电磁铁对衔铁的吸引力增大；
要让衔铁不那么容易被吸下来，由杠杆平衡条件可知，应增大左端的力臂，所以可以增大A端与支点间的距离，即把弹簧AB的A端适当左移。故C正确，D错误。故选AC。
故答案为：（1）铃响；（2）AC。
三．实验探究题（共3小题）
25．【解答】解：（1）闭合开关，小磁针发生转动，断开开关，小磁针恢复到原来位置，说明通电螺线管周围存在磁场；根据异名磁极相互吸引，可以判断通电螺线管a端是S极，b端是N极。
（2）调换电源正负极接线后再闭合开关，通电螺线管的电流方向相反，小磁针偏转方向相反，说明小磁针受到的磁力相反，说明磁场方向相反，所以通电螺线管的磁场方向跟电流方向有关。
故答案为：（1）S；（2）电流方向。
26．【解答】解：（1）当通电导线与小磁针平行时，小磁针发生明显偏转；
（2）科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于磁能产生电的科学猜想；
（3）由所给材料可知在科拉顿的实验中已经满足产生感应电流的条件。要使他能观察到电流表指针偏转可以将电流表等器材置于同一房间。
故答案为：（1）甲；（2）磁能产生电；（3）将电流表等器材置于同一房间。
27．【解答】解：（1）图中由电流方向是由左侧流入，右侧流出，根据右手螺旋定则可知电磁铁左侧为N极，右侧为S极；在根据磁感线是从N极出来，回到S极的规律和同名磁极相排斥，异名磁极相吸引可知磁感线的方向和甲、丁的极性；如图所示：
（2）当水位没有到达金属块A时，电磁铁A断电，电磁铁无磁性，弹簧C把衔铁拉上与上触点接触，使绿灯接通电源，则绿灯亮；水位到达金属块A时，电磁铁中有电流通过，电磁铁产生磁性，吸引衔铁，使衔铁与下触点接触，使红灯接通电源，则红灯亮，表示水位过高。
故答案为：（1）见上图；（2）绿； 红。
四．解答题（共1小题）
28．【解答】解：
（1）①用户在蹬车骑行时，轮胎旋转带动花鼓旋转，花鼓在磁场中切割磁感线产生感应电流而发电，在此过程中，能量的转化是将机械能转化为电能；
②锂电池储存的电能为：W电＝UIt＝3.7V×6A×3600s＝79920J，
光能为：W光399600J；
根据W＝Pt知，
智能锁中的锂电池从没有电到充满电需要的时间：
t66600s＝18.5h；
（2）低碳生活主要是指减少二氧化碳气体的排放。
故答案为：（1）①机械能转化为电能；②18.5；（2）二氧化碳。
