第25课时　电功和电功率
§分类一　电功 (九上第3章第6节)
　 电功的概念、电功的单位
1．电功的定义：指_______通过用电器时所做的功。
2．电功的单位：焦耳(J)；其他常用单位：千瓦时(kW·h)。
3．单位换算：1焦耳＝____瓦·秒＝____伏·安·秒；1千瓦时
＝__________焦。
电流
1
1
3.6×106

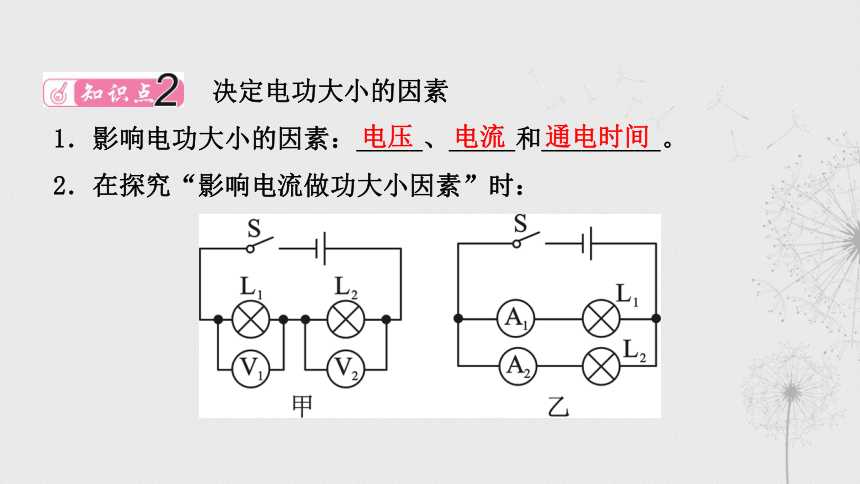

　 决定电功大小的因素
1．影响电功大小的因素：_____、_____和_________。
2．在探究“影响电流做功大小因素”时：
电压
电流
通电时间

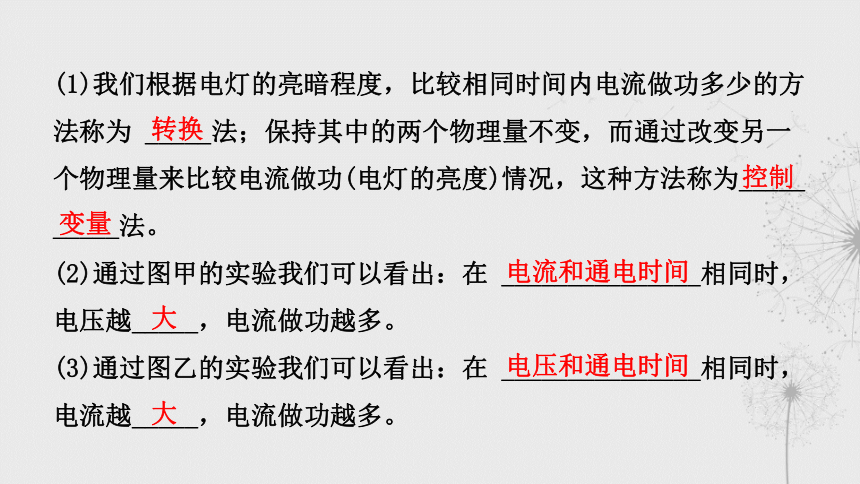

(1)我们根据电灯的亮暗程度，比较相同时间内电流做功多少的方
法称为 _____法；保持其中的两个物理量不变，而通过改变另一
个物理量来比较电流做功(电灯的亮度)情况，这种方法称为_____
_____法。
(2)通过图甲的实验我们可以看出：在 _______________相同时，
电压越_____，电流做功越多。
(3)通过图乙的实验我们可以看出：在 _______________相同时，
电流越_____，电流做功越多。
转换
控制
变量
电流和通电时间
大
电压和通电时间
大

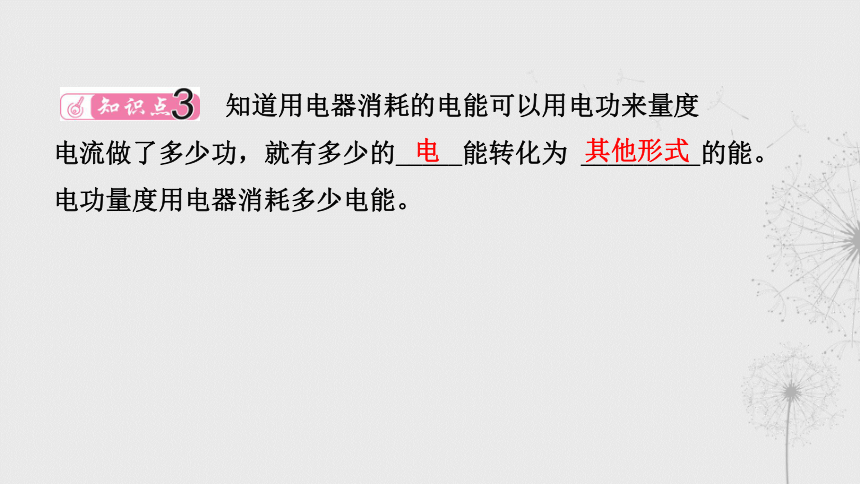

　知道用电器消耗的电能可以用电功来量度
电流做了多少功，就有多少的_____能转化为 _________的能。
电功量度用电器消耗多少电能。
电
其他形式
　 应用电功的公式计算用电器消耗的电能
1．电功的计算公式：W＝______，W＝Pt。
2．在纯电阻电路中，W＝Q＝______＝U2t/R，Q＝I2Rt(焦耳定
律)。
(1)串联电路中的常用公式：P＝I2R，P1∶P2＝ ______。
(2)并联电路中的常用公式：P＝U2/R，P1∶P2＝ ______。
(3)无论用电器串联或并联，计算总功率都可以用公式：P＝P1＋P2＋…＋Pn或P总＝U总I总。
UIt
I2Rt
R1∶R2
R2∶R1
　 根据电能表读数的变化估算消耗的电能
1．测量仪器：_______(千瓦时计)，测量一段时间内电路所消耗的电能。
2．电能表的读数：一般家庭电路中的电能表的示数有5位数，
分别是千位、百位、十位、个位、十分位。某段时间电能表上
先后两次读数 _____，就是这段时间电路消耗的_______。
电能表
之差
电能

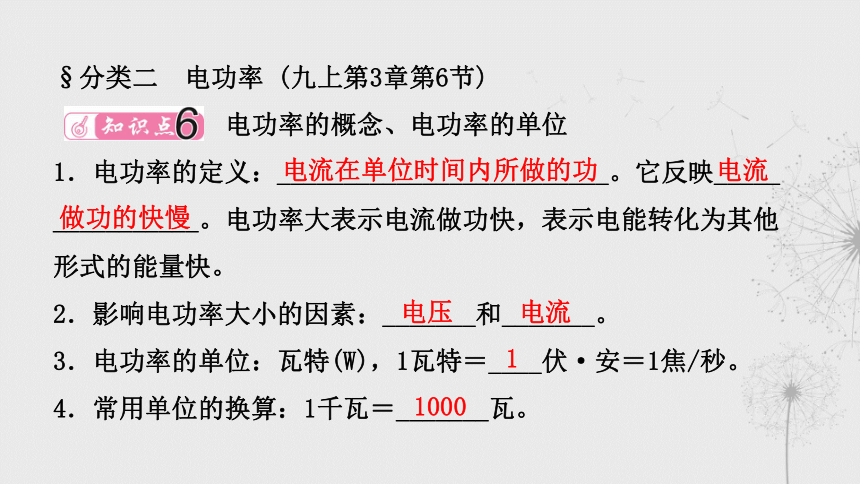

§分类二　电功率 (九上第3章第6节)
　电功率的概念、电功率的单位
1．电功率的定义：_________________________。它反映_____
___________。电功率大表示电流做功快，表示电能转化为其他
形式的能量快。
2．影响电功率大小的因素：_______和_______。
3．电功率的单位：瓦特(W)，1瓦特＝____伏·安＝1焦/秒。
4．常用单位的换算：1千瓦＝_______瓦。
电流在单位时间内所做的功
电流
做功的快慢
电压
电流
1
1000

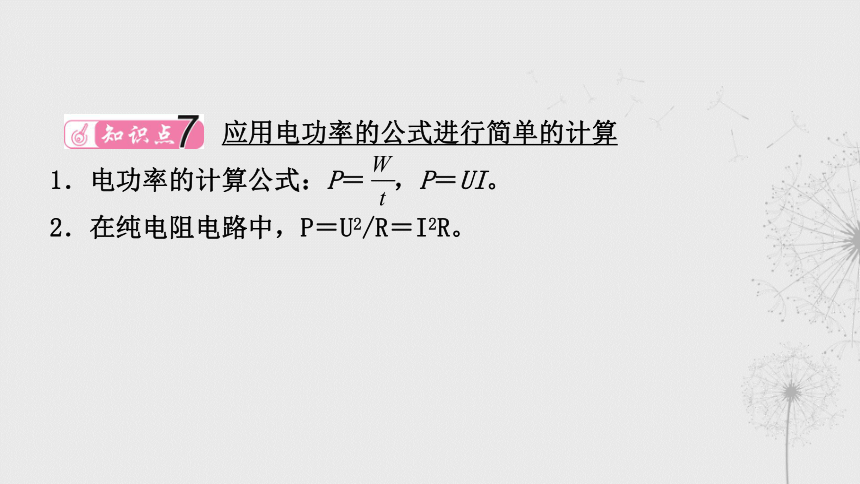

　 应用电功率的公式进行简单的计算
1．电功率的计算公式：P＝ ，P＝UI。
2．在纯电阻电路中，P＝U2/R＝I2R。
利用公式P＝UI计算电功率时，也要注意电功率P、电压U和电流I的统一性、同一性和同时性，千万不要张冠李戴。

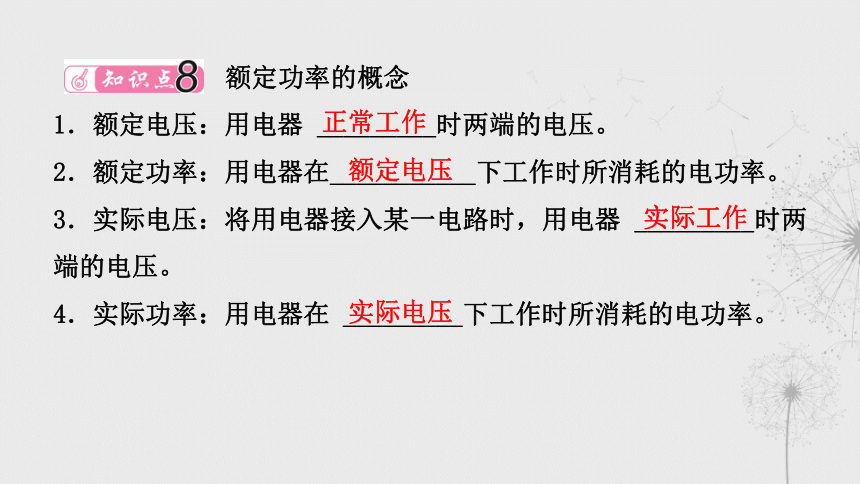

　 额定功率的概念
1．额定电压：用电器 _________时两端的电压。
2．额定功率：用电器在___________下工作时所消耗的电功率。
3．实际电压：将用电器接入某一电路时，用电器 _________时两端的电压。
4．实际功率：用电器在 _________下工作时所消耗的电功率。
正常工作
额定电压
实际工作
实际电压
　 从说明书或铭牌上识别用电器的额定功率
1．铭牌的主要内容有额定电压、额定功率或额定电流等。用电器
生产出厂其额定电压、额定功率就是 _______，而实际电压和对
应的实际功率是不确定的，随用电器工作条件的改变而_______，
只有用电器两端实际电压_______额定电压时，实际功率才等于额
定功率，用电器才能正常工作。
确定的
变化
等于
2．解读铭牌(以下图为例)
(1)该电热水壶的额定电压为______V，额定功率为_______W。
(2)该电热水壶一次最多加热水的体积为______L。
220
1800
1.5
§分类三　测定小灯泡的电功率 (九上第3章第6节)
　 伏安法测量小灯泡的电功率的实验原理，绘制实验电路图，测定小灯泡的额定功率和实际功率
实物图　　　　　　电路图
1．伏安法测量小灯泡的电功率的实验原理：P＝_____。
2．实验器材：电池若干、导线若干、开关、待测小灯泡、
_________、_________、 ___________。
3．按照实验电路图连接实物电路。
4．闭合开关，移动滑动变阻器滑片的位置，直到电压表的示数等于额定电压，记录电流表和电压表的示数，观察小灯泡正常发光的亮度。
UI
电压表
电流表
滑动变阻器
5．适当改变滑动变阻器滑片的位置，使小灯泡两端的电压低于它的额定电压(如 U额)，分别记下电压表和电流表的示数，并观察小灯泡的亮度变化。
6．再适当改变滑动变阻器滑片的位置，使小灯泡两端的电压高于它的额定电压(如 U额)，分别记下电压表和电流表的示数，并观察小灯泡的亮度变化。
7．根据测得的数据，计算出小灯泡的额定功率和低于或高于额定电压时的实际功率。
8．额定电压和额定功率、实际电压和实际功率：
(1)额定电压：用电器在_________时的电压叫做额定电压。
(2)额定功率：用电器在_________下消耗的功率叫做额定功率。
(3)实际电压：用电器_________时两端的电压叫做实际电压。
(4)实际功率：用电器在_________下工作时的功率叫做实际功率。
正常工作
额定电压
实际工作
实际电压
　 收集和整理实验数据得出实验结论
1.设计实验数据记录表格并记录实验数据。
2.合作交流，分析说明，得出结论
(1)当U实＝U额时，P实＝P额，用电器正常工作(灯正常发光)；
(2)当U实＜U额时，P实＜P额，用电器不能正常工作(灯光暗淡)，有时会损害用电器。
§分类四　电流的热效应 (九上第3章第6节)
　 电流的热效应
电热器
1．定义：利用电流的_____效应制成的加热设备。如电饭煲、电热毯、电热壶等。
2．组成：主要部分是发热体，它是由电阻率大、熔点高的电阻丝绕在绝缘材料上制成的。
热
3．现象：当电流通过各种导体的时候，会使导体的温度_____，
这种现象叫做 _____________。
4．实质：从能量的转化看，电流通过导体发热的过程，实质上
是电能转化为_______的过程。
升高
电流的热效应
内能
纯电阻电路：电能全部转化为内能(热能)(W＝Q)，如电水壶、电熨斗、电热毯、电饭煲等用电器。
　 探究影响电流热效应因素实验原理和涉及的科学
方法
1．运用 _________法探究电流(I)、电阻(R)、时间(t)三者对电流产热Q多少的影响。
(1)RA＜RB，控制IA＝IB、tA＝tB，若温度计液柱升高的高度hA＜hB，则可知：当电流与通电时间相等时，电阻越大，电流产生的热量越多。
控制变量
(2)滑片左移，使I2＞I1，控制t2＝t1，观察B，若第二次温度计液柱升高得多，则可知：当电阻与通电时间相等时，电流越大，电流产生的热量越多。
(3)当电阻和电流都相等时，通电时间越长，电流产生的热量
越多。
结论：电热大小与电流、电阻和通电时间有关，且电流越大，
电阻越大，通电时间越长，电热 _____。
2．转换法：让电流产生的热量被煤油吸收，通过观察一定质量
的煤油 _________来判断产生热量的多少。
越大
升温变化
　 焦耳定律内容和数学表达式
1．焦耳定律：1840年，英国科学家焦耳通过实验研究发现：电流
通过导体产生的热量跟 _____________成正比，跟导体的电阻成
正比，跟 _________成正比。
2．数学表达式： _______，表示电流通过用电器有多少电能转
化为内(热)能。
电流的二次方
通电时间
Q＝I2Rt
　 应用焦耳定律解决简单的问题
1．在串联电路中，电流是相等的，则电阻越大时，产生的热量
越多。
2．在并联电路中，电压是相等的，通过变形公式，W＝Q＝Pt＝U2t/R。当U一定时，R越大，则Q越小。
3．使用焦耳定律公式进行计算时，公式中的各物理量要对应于同一导体或同一段电路，与欧姆定律使用时的对应关系相同。当题目中出现几个物理量时，应将它们加上角码，以示区别。
焦耳定律与电功公式W＝UIt只适用于纯电阻电路，即只有在像电热器这样的电路中才可用Q＝W＝UIt＝I2Rt＝U2t/R。
4．电热的利用和防止
(1)利用：电热水器、电饭锅、电熨斗、养鸡场的电热孵化器等。
(2)防止：电视机后盖带孔、电脑的微型风扇等。
