备战2022 浙教版科学 中考一轮 第23课时 欧姆定律 知识梳理（课件 28张ppt）

(共28张PPT)

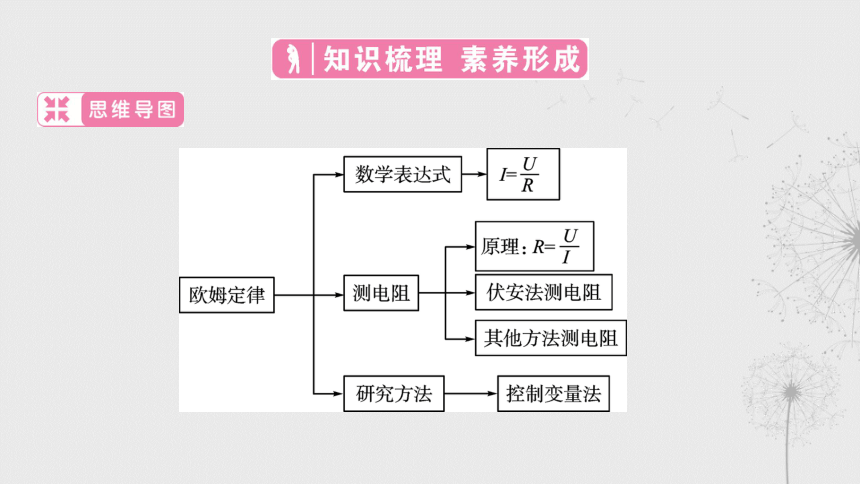

第23课时　欧姆定律

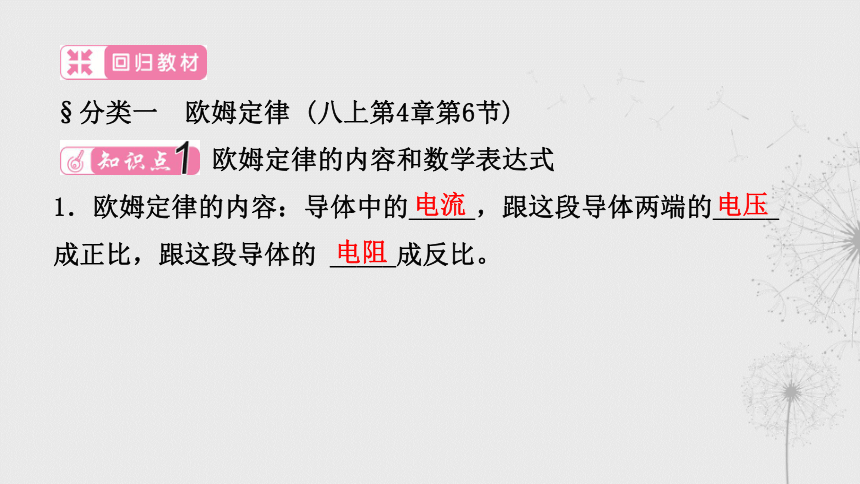

§分类一　欧姆定律 (八上第4章第6节)
　 欧姆定律的内容和数学表达式
1．欧姆定律的内容：导体中的_____，跟这段导体两端的_____
成正比，跟这段导体的 _____成反比。
电流
电压
电阻

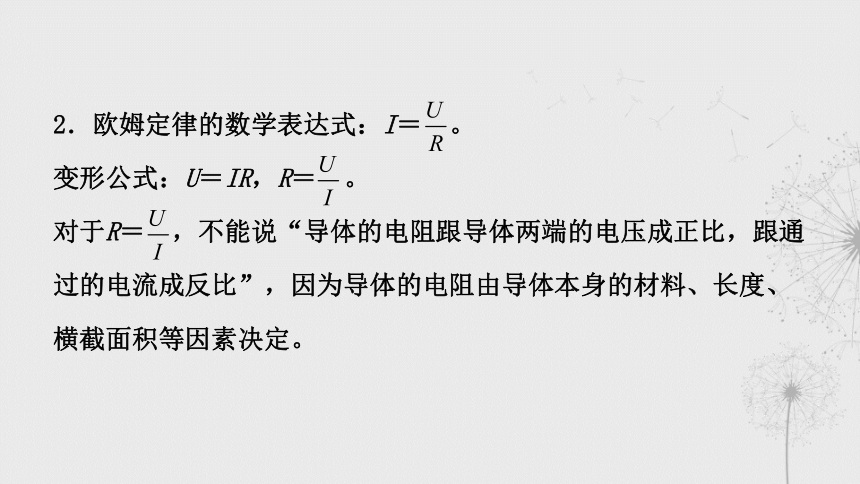

2．欧姆定律的数学表达式：I＝ 。
变形公式：U＝IR，R＝ 。
对于R＝ ，不能说“导体的电阻跟导体两端的电压成正比，跟通过的电流成反比”，因为导体的电阻由导体本身的材料、长度、横截面积等因素决定。

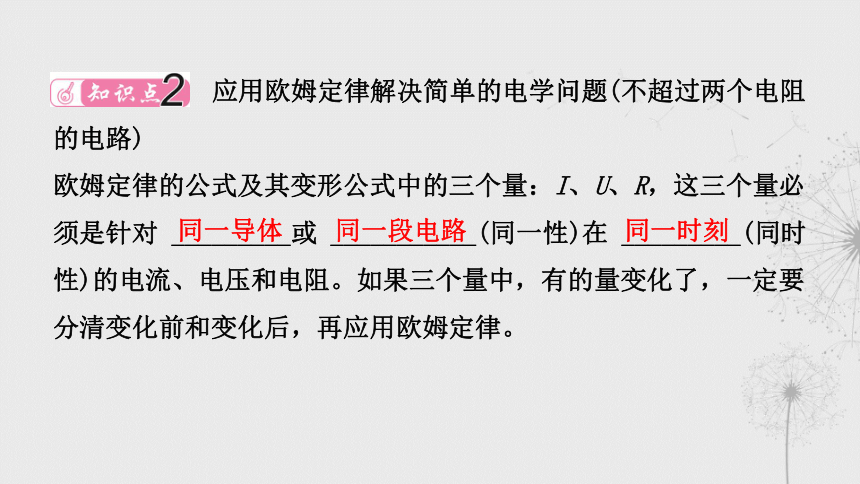

应用欧姆定律解决简单的电学问题(不超过两个电阻
的电路)　
欧姆定律的公式及其变形公式中的三个量：I、U、R，这三个量必
须是针对 _________或 ___________(同一性)在 _________(同时
性)的电流、电压和电阻。如果三个量中，有的量变化了，一定要
分清变化前和变化后，再应用欧姆定律。
同一导体
同一段电路
同一时刻

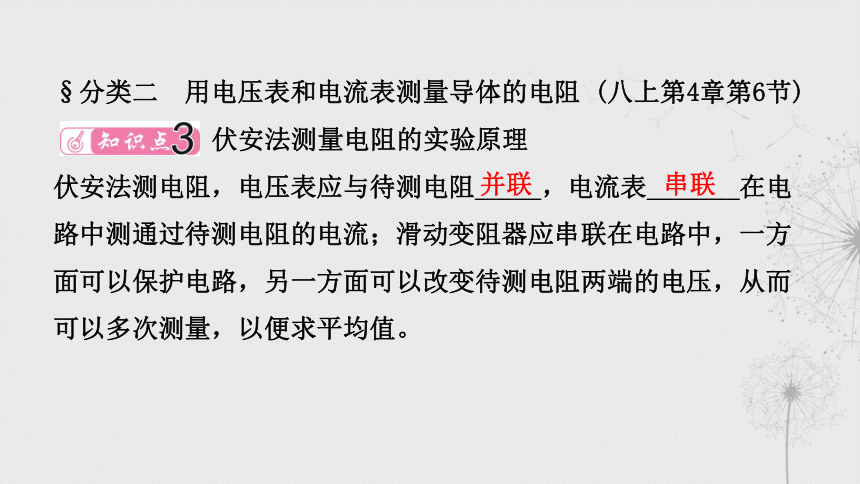

§分类二　用电压表和电流表测量导体的电阻 (八上第4章第6节)
　 伏安法测量电阻的实验原理
伏安法测电阻，电压表应与待测电阻_____，电流表_______在电
路中测通过待测电阻的电流；滑动变阻器应串联在电路中，一方
面可以保护电路，另一方面可以改变待测电阻两端的电压，从而
可以多次测量，以便求平均值。
并联
串联

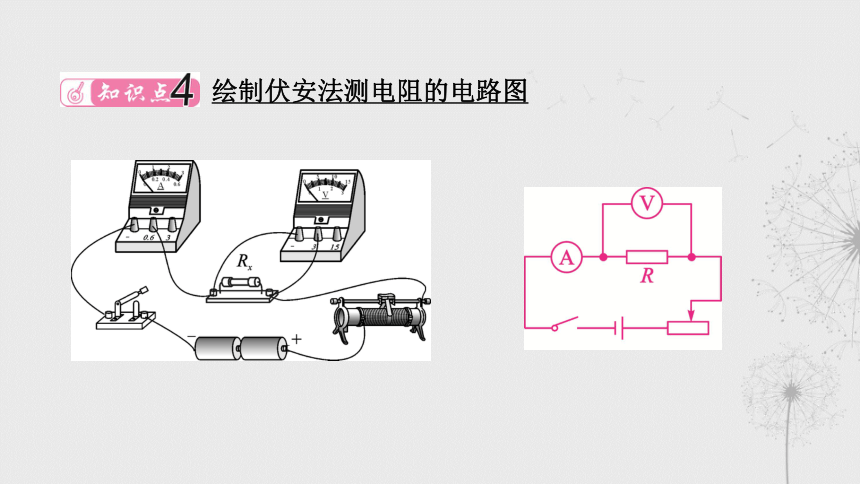

　 绘制伏安法测电阻的电路图

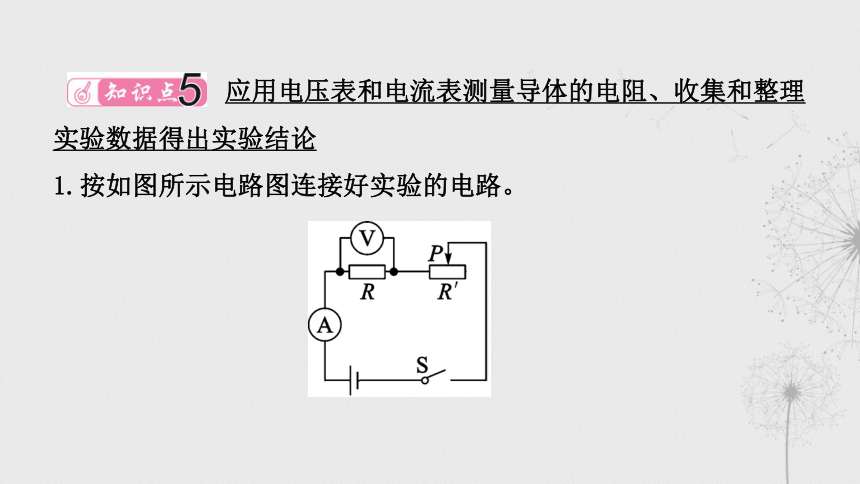

　 应用电压表和电流表测量导体的电阻、收集和整理实验数据得出实验结论　　
1.按如图所示电路图连接好实验的电路。

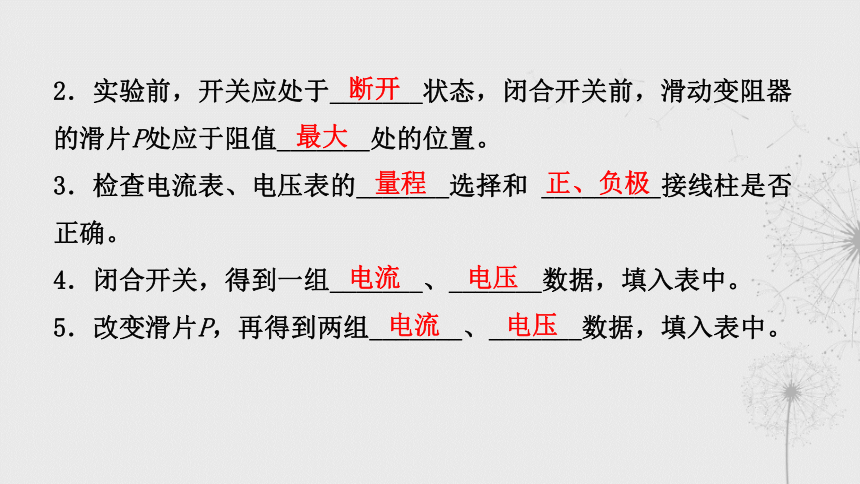

2．实验前，开关应处于_______状态，闭合开关前，滑动变阻器
的滑片P处应于阻值_______处的位置。
3．检查电流表、电压表的_______选择和 _________接线柱是否
正确。
4．闭合开关，得到一组_______、_______数据，填入表中。
5．改变滑片P，再得到两组_______、_______数据，填入表中。
断开
最大
量程
正、负极
电流
电压
电流
电压
6．实验数据记录表格。
§分类三　串联电路和并联电路 (八上第4章第7节)
串、并联电路的电流和电压的特点
练习1：如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V　2.4W”字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
(1)求灯泡L正常发光时，通过灯泡L的电流大小。
(2)金属丝OA的电阻Ra＝____Ω。
0
练习2：常用的密度计使用时需要较多待测液体(如图甲)。小明设计了一台只需少量待测液体就能直接测量其密度大小的简易密度仪(如图乙)，其工作原理为：桶中无液体时，滑片P指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U0恒为6伏，定值电阻R0的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB总长为20厘米，其阻值随长度变化如表，F与x的关系如图丙所示。(不计摩擦，桶距底座高度足够)。
(1)闭合开关S，滑片P在A点和B点时，电流表示数分别为Ia、
Ib，则Ia、Ib的大小关系是_______。
(2)某次测量时，电流表示数为0.2安，则所测液体密度为多少
克/厘米3
Ia(3)为了方便在电流表的表盘上标注对应的密度值，需根据上述
信息，分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式：ρ＝________。
②该密度仪能测量的最大密度为____克/厘米3。
2
练习3：小萍同学想利用图甲所示电路研究通过小灯泡(额定电压为3伏)的电流与它两端电压的关系。她根据图甲完成图乙的部分连接，待连接完整后，移动滑动变阻器滑片，记录了多组数据，作出了图像a，还作出了电流大小与电源电压大小的关系图像b(如图丙所示)。(已知滑动变阻器最大阻值为20欧)。
(1)根据图甲将图乙中的实物图连接完整。(要求：滑动变阻器滑片向右移动，小灯泡变亮)
(1)根据图甲将图乙中的实物图连接完整。(要求：滑动变阻器
滑片向右移动，小灯泡变亮)
(2)根据图像a，描述通过小灯泡的电流与小灯泡两端电压的关系。
________________________________________________________
_____________________。
通过小灯泡的电流随电压的增大而增大，但增加相同的电压，
电流的增加值越来越小
(3)当电流表示数为0.12A时，电压表的示数为多少？
解：U滑＝IR滑＝0.12A×20Ω＝2.4V，
U灯＝U－U滑＝3V－2.4V＝0.6V，
即电压表的示数为6V。　
(4)图丙阴影部分的面积表示 ___________________。
滑动变阻器的电功率
