电流和电路

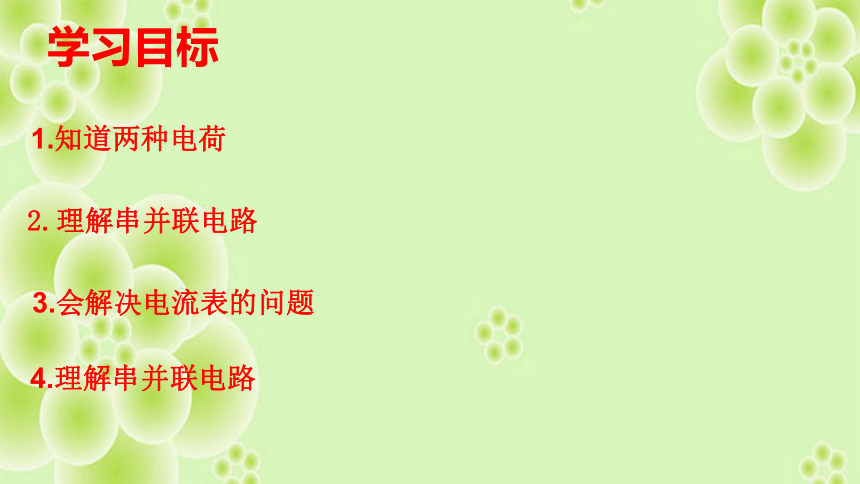

学习目标
1.知道两种电荷
2.理解串并联电路
3.会解决电流表的问题
4.理解串并联电路

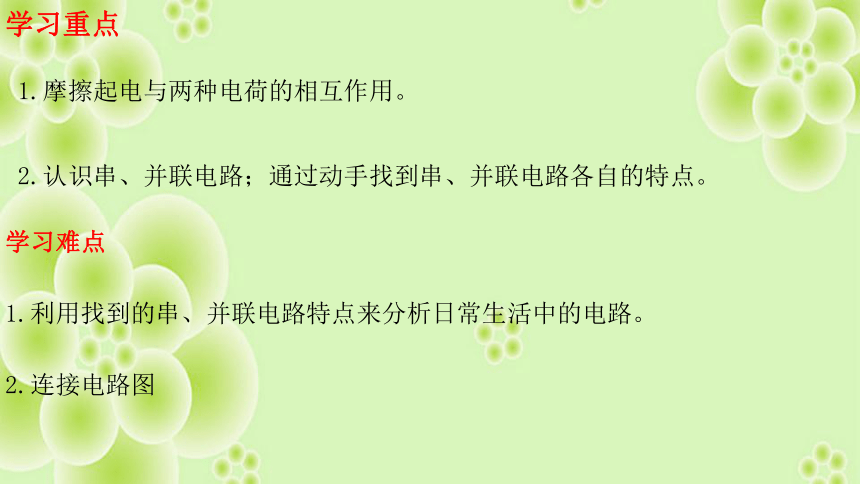

学习重点
1.摩擦起电与两种电荷的相互作用。
2.认识串、并联电路；通过动手找到串、并联电路各自的特点。
学习难点
1.利用找到的串、并联电路特点来分析日常生活中的电路。
2.连接电路图

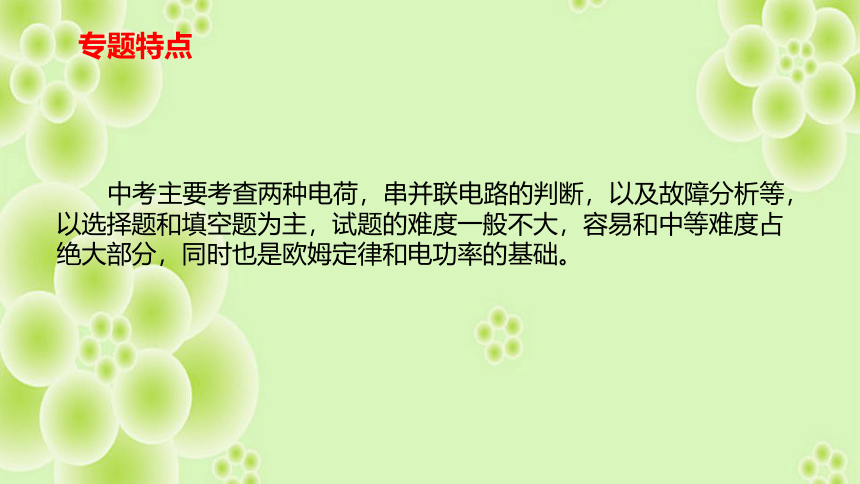

专题特点
中考主要考查两种电荷，串并联电路的判断，以及故障分析等，以选择题和填空题为主，试题的难度一般不大，容易和中等难度占绝大部分，同时也是欧姆定律和电功率的基础。

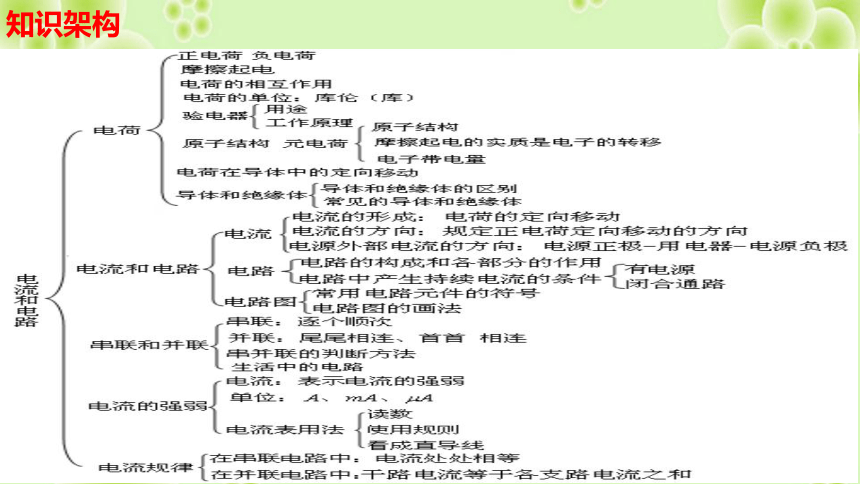

知识架构

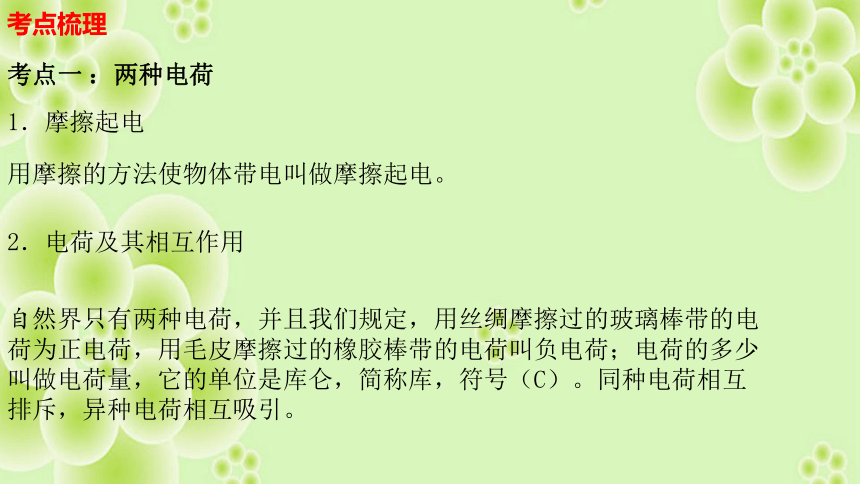

考点梳理
考点一 ：两种电荷
1．摩擦起电
用摩擦的方法使物体带电叫做摩擦起电。
2．电荷及其相互作用
自然界只有两种电荷，并且我们规定，用丝绸摩擦过的玻璃棒带的电荷为正电荷，用毛皮摩擦过的橡胶棒带的电荷叫负电荷；电荷的多少叫做电荷量，它的单位是库仑，简称库，符号（C）。同种电荷相互排斥，异种电荷相互吸引。

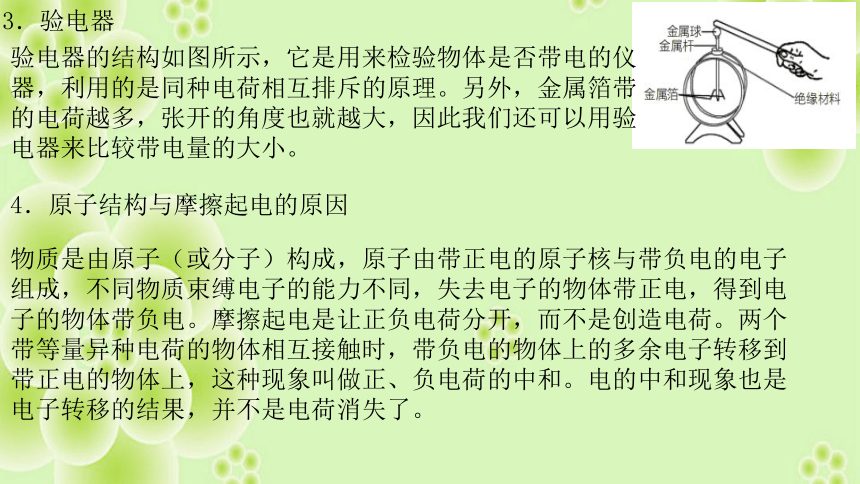

3．验电器
验电器的结构如图所示，它是用来检验物体是否带电的仪器，利用的是同种电荷相互排斥的原理。另外，金属箔带的电荷越多，张开的角度也就越大，因此我们还可以用验电器来比较带电量的大小。
4．原子结构与摩擦起电的原因
物质是由原子（或分子）构成，原子由带正电的原子核与带负电的电子组成，不同物质束缚电子的能力不同，失去电子的物体带正电，得到电子的物体带负电。摩擦起电是让正负电荷分开，而不是创造电荷。两个带等量异种电荷的物体相互接触时，带负电的物体上的多余电子转移到带正电的物体上，这种现象叫做正、负电荷的中和。电的中和现象也是电子转移的结果，并不是电荷消失了。
【典型例题】

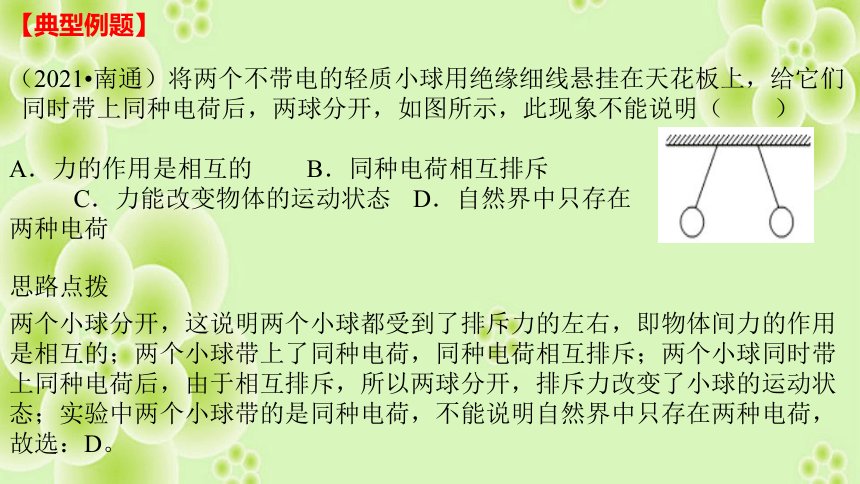

（2021 南通）将两个不带电的轻质小球用绝缘细线悬挂在天花板上，给它们同时带上同种电荷后，两球分开，如图所示，此现象不能说明（　　）
A．力的作用是相互的 B．同种电荷相互排斥 C．力能改变物体的运动状态 D．自然界中只存在两种电荷
思路点拨
两个小球分开，这说明两个小球都受到了排斥力的左右，即物体间力的作用是相互的；两个小球带上了同种电荷，同种电荷相互排斥；两个小球同时带上同种电荷后，由于相互排斥，所以两球分开，排斥力改变了小球的运动状态；实验中两个小球带的是同种电荷，不能说明自然界中只存在两种电荷，故选：D。

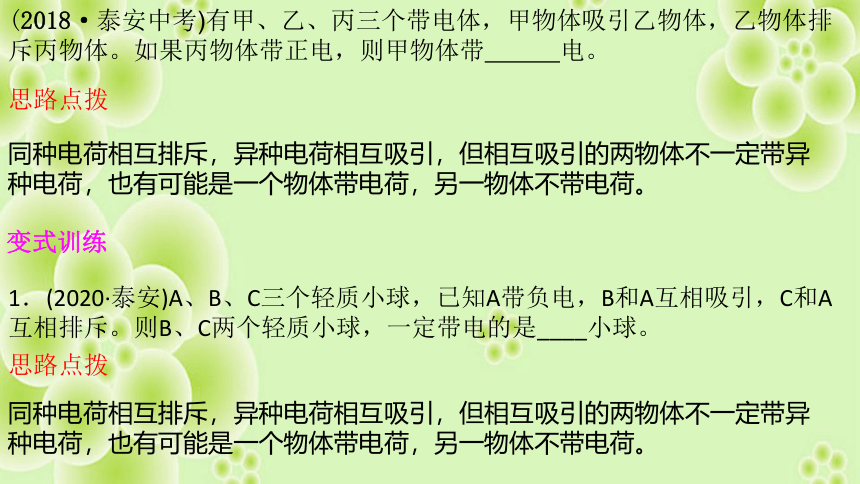

(2018·泰安中考)有甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体。如果丙物体带正电，则甲物体带 电。
思路点拨
同种电荷相互排斥，异种电荷相互吸引，但相互吸引的两物体不一定带异种电荷，也有可能是一个物体带电荷，另一物体不带电荷。
变式训练
1．(2020·泰安)A、B、C三个轻质小球，已知A带负电，B和A互相吸引，C和A互相排斥。则B、C两个轻质小球，一定带电的是____小球。
思路点拨
同种电荷相互排斥，异种电荷相互吸引，但相互吸引的两物体不一定带异种电荷，也有可能是一个物体带电荷，另一物体不带电荷。

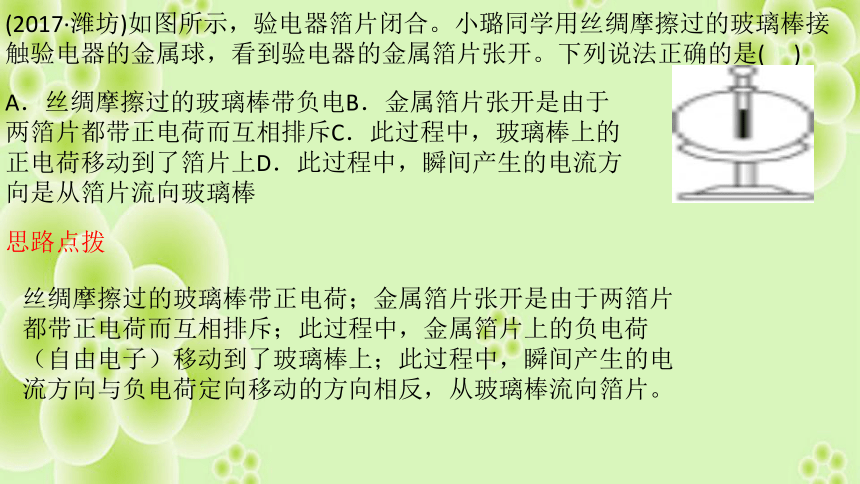

(2017·潍坊)如图所示，验电器箔片闭合。小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开。下列说法正确的是( )
A．丝绸摩擦过的玻璃棒带负电B．金属箔片张开是由于两箔片都带正电荷而互相排斥C．此过程中，玻璃棒上的正电荷移动到了箔片上D．此过程中，瞬间产生的电流方向是从箔片流向玻璃棒
思路点拨
丝绸摩擦过的玻璃棒带正电荷；金属箔片张开是由于两箔片都带正电荷而互相排斥；此过程中，金属箔片上的负电荷（自由电子）移动到了玻璃棒上；此过程中，瞬间产生的电流方向与负电荷定向移动的方向相反，从玻璃棒流向箔片。

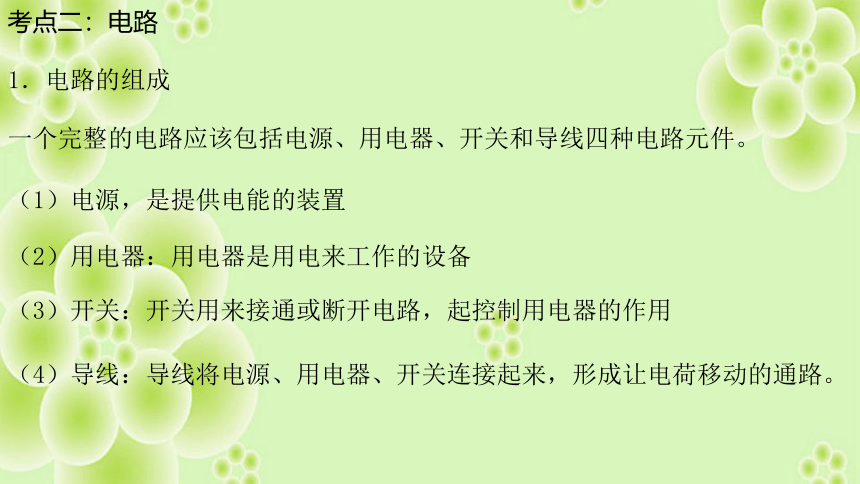

考点二：电路
1．电路的组成
一个完整的电路应该包括电源、用电器、开关和导线四种电路元件。
（1）电源，是提供电能的装置
（2）用电器：用电器是用电来工作的设备
（3）开关：开关用来接通或断开电路，起控制用电器的作用
（4）导线：导线将电源、用电器、开关连接起来，形成让电荷移动的通路。

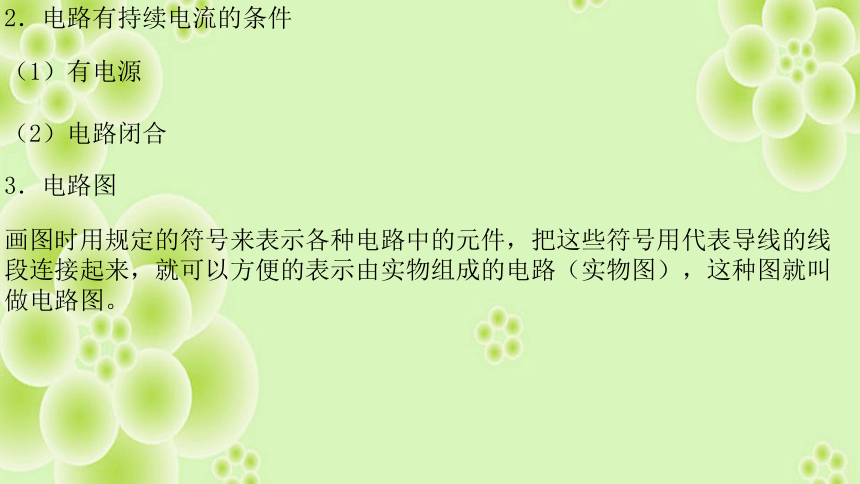

2．电路有持续电流的条件
（1）有电源
（2）电路闭合
3．电路图
画图时用规定的符号来表示各种电路中的元件，把这些符号用代表导线的线段连接起来，就可以方便的表示由实物组成的电路（实物图），这种图就叫做电路图。
4、电路的三种状态
（1）通路
（2）断路（开路）
（3）短路（电源短路，局部短路）
（2021 镇江）为防止因超载或电动车进入而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，电梯超载时开关S1将断开，电动车进入时开关S2将断开，则符合上述要求的电路是（　　）
B．
C．
D．
A．
【典型例题】
思路点拨
根据题意知，开关S1将断开或开关S2将断开，都能使电动机停止工作，说明两开关相互影响，即两开关串联起来控制电动机。由各选项图知，A符合要求，BCD不符合要求。
（2020 苏州）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（　　）
C．
D．
A
B
A、开关S1闭合，电动机M1和M2串联同时工作；S1、S2都闭合，电动机M1被短路不能工作；B、开关S1闭合，电动机M1工作，驱动扇叶送风，水循环没有开启；S2闭合，电动机M2工作，驱动机内水循环，风扇不能工作。水循环和送风互不影响；C、开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为“凉风”；若S1断开，无论S2是否闭合，电动机M2都不能工作；D、闭合开关S1，电动机M2工作，驱动机内水循环；再闭合开关S1，电动机M1工作，驱动扇叶送风。
思路点拨
（2019 泰州）某智能家政机器人有三种识别启动方式：人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合，机器人启动（机器人用 表示，下列电路设计符合要求的是
（　　）
变式训练
D
A
B
C
思路点拨
由题知，人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以三个开关应并联后再与电动机串联在电源上。
考点三：串并联电路
1．串联电路与并联电路
（1）两个电路元件依次相连，然后接到电路中
（2）两个电路元件两端分别联在一起，然后接到电路中，我们说这两个灯泡是并联的。这样的电路叫做并联电路。
2．特点
（1）串联电路只有一条回路；并联电路至少有两条（或多条）回路；
（2）串联电路：一个用电器断开则其他用电器不能工作；并联电路：各用电器独立工作。一个停止工作，其他用电器不受影响；
（3）串联电路中开关的位置对电路没有影响。并联电路中干路的开关控制整个干路，支路的开关只控制各自支路
.(2020·河池)如图所示，若要使R1、R2并联，则( )
A．只闭合S1 B．只闭合S3 C．只闭合S2、S3 D．只闭合S1、S2
【典型例题】
思路点拨
并联电路：各用电器独立工作；一个停止工作，其他用电器不受影响；至少有两条（或多条）回路并联电路中干路的开关控制整个干路，支路的开关只控制各自支路
（2021 宁波）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（　　）
A
B
C
D
使用电风扇时，S与电动机串联接入电路中；加装一个红外感应开关S1和指示灯L，加装后，若S断开，指示灯和风扇都不工作，则开关S控制整个电路；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作，这说明L与电动机是并联的，开关S1控制电动机，故该电路中S接在干路中，灯泡与电动机并联，开关S1与电动机在一条支路中，故D正确。
思路点拨
变式训练
（2021 金华）电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（　　）
．
C．
D．
A．
B．
思路点拨
根据题意可知，当蚊香器接上电源，闭合开关S，指示灯L发光，发热体工作；指示灯断路不亮，但发热体依然能正常工作，这说明发热体和指示灯互不影响，是并联的，开关在管理者红，故D正确。
（2021 自贡）如图所示，A、B、C、D是四个接线柱，要使L1、L2并联，应用导线分别连接　 　两接线柱和连接　 　两接线柱。
思路点拨
在并联电路中，各用电器并列连接，电路中电流有多条路径，各用电器之间互不影响。若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时L1、L2并联。
考点四：电流及串、并联电路中电流的规律
1．概念：表示电流的强弱（大小）的物理量，常用符号I表示。
2．单位：安培 （A）、毫安（mA）、微安（μA）换算关系：1A=1000mA，1mA=1000μA
3．电流的形成：电荷的定向移动形成电流。（金属导体中发生定向移动的是自由电子）
4．电流方向：规定正电荷（定向）移动的方向为电流方向。（金属导体中电流方向跟自由电子定向移动的方向相反）
5．电源外边电流方向：电路闭合时，在电源外部，电流方向是从电源正极经过用电器流向负极。
6．获得持续电流的条件：（1）电路中有电源（2）电路为通路
7．测量：
电路符号：
（2）使用方法：
　读数时应做到“两看清”即看清接线柱上标的量程，看清每大格电流值和每小格电流值。　使用时规则：两要、两不
①电流表要串联在电路中；
②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。
③被测电流不要超过电流表的量程。
④绝对不允许不经用电器直接把电流表连到电源两极上，原因：电流表相当于一根导线。
（1）仪器：电流表；
8．串、并联电路中电流规律：
串联电路：串联电路中各处的电流相等即：I1=I2=…=IN
并联电路：干路中的电流等于各支路的电流之和即：I总=I1+I2+…+IN
温馨提示：
（1）“正进负出” 电流从正接线柱流入，从负接线柱流出，不是连接电源的正负极。
（2）危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至烧坏表。
（3）选择量程：实验室用电流表有两个量程，0～0.6A和0～3A。测量时，先选大量程，闭合开关试触，若被测电流在0．6A～3A之间，可以测量，若被测电流小于0.6A，则换用小的量程。
（4）并联电路的电流规律是干路电流等于各支路电流之和，但是支路之间的电流并不一定平分干路的电流。
【典型例题】
（2021 自贡）如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联 C．电流表A1一定连接“﹣、3”接线柱 D．通过灯L1的电流为0.9A
思路点拨
由电路图知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；根据并联电路特点判断A1量程并读数，由并联电路的电流特点计算L1的电流。
（2021 济宁）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流　 　（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是　 　。
由题知，两个不同的小灯泡串联在电路中，所以通过两灯的电流是相等的，依据是串联电路中电流处处相等。
思路点拨
（2021 枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 　 　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　 　继续进行实验。
测量电流时，电流要从电流表正接线柱流入，从负接线柱流出，否则电流表指针会反向偏转；用电流表测量电流时，电流表要选用合适的量程，否则，指针偏转角度过大或过小。
思路点拨
变式训练
（2021 徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮C．电流表无示数 D．电池被烧坏
观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；
思路点拨
．(2020·广元)如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是( )
A．I1＝I2＝I3 B．I1＞I2＝I3C．I1＞I3＞I2 D．I1＞I2＞I3
思路点拨
三个灯泡并联，A1测量干路电流，A3测量I1、I2的电流，A2与灯泡I1串联。根据并联电路电流规律可以得出结论。
课堂总结
考点一：两种电荷
考点二：电路
考点三：串并联电路
考点四：电流及串、并联电路中电流的规律
布置作业
一、选择题
1．（2021 山西）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　）A．塑料小勺能吸引胡椒粉是因为它带了电 B．若塑料小勺带负电是因为它失去了电子 C．塑料小勺带电是通过摩擦的方法创造了电荷 D．塑料小勺摩擦毛料布带了电说明小勺是导体
2．（2021 怀化）如图所示，小华将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。下列对该现象解释正确的是（　　）
A．用摩擦的方法创造了电荷使两气球带了电 B．用摩擦的方法使气球分子发生转移而带电 C．两气球因带了异种电荷而互相排斥 D．这种现象与验电器的工作原理相同
3.（2021 苏州）某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
D．
B．
A．
C．
4．（2021 绍兴）学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是（　　）
B．
D．
B．
A．
C．
D ．
5.(2019·潍坊)某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是( )
6.（2021 淮安）如图所示，电源电压恒为6V，R1为10Ω，闭合开关后，电流表的示数为0.4A，则通过R1的电流为 　　A，R2的阻值为 　　Ω，干路电流为 　　A。
二、填空题
7.（2020 淮安）如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A2测量通过灯泡 　　的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比 　　（选填“变大”、“变小”或“不变”）。
8．（2019 苏州）如图所示电路中，电源电压为3V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为　　（选填“串联”或“并联”）；若断开S1、S3，闭合S2，此时电压表示数为　　V。
三、作图题
9.（2021 陕西）楼道里常用一种自动控制的照明灯：楼道光线充足时无论是否有声音，照明灯都不发光；光线很暗并且有一定响度的声音时，照明灯就发光（光线很暗时光控开关闭合；有一定响度的声音时，声控开关闭合）。请根据以上要求在虚线框内将如图中的电路连接完整。
四、实验探究题
33．（2021 成都）在“探究并联电路中的电流规律”实验中：（1）小罗同学设计的实验电路如图甲所示，她选用的电源电压是3V。关于小灯泡规格的选择，下列说法正确的是　　。A.没有限制，可以任意选取B.小灯泡的额定电压必须为3VC.小灯泡的规格应该不同D.必须保证小灯泡的额定电流相同（2）小罗同学将电流表接在A处，闭合开关，电流表指针位置如图乙所示。她的电流表量程选择正确吗？答：　 　。（3）在得出实验结论时，我们将图甲中A、B处的电流称为支路中的电流，C处的电流称为　 　电流。
（2021 成都）在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是 　 　.A.护士工作很忙，要用多种信号提醒B.能够确定呼叫发出的位置C.呼叫信号强弱合适D.值班室是否有护士值班（2）小李同学以一个病房只有一张病床为例，设计了如图1所示的电路。该电路能不能达到呼叫目的？答：　 　。（3）当一个病房有三张病床时，小杨同学设计的电路如图2所示，小张同学设计的电路如图3所示。对比这两个电路，图3电路的优点是 　 　.（4）关于图3所示呼叫电路的器材选择，下列说法中，不合理的是 　 　。A.电源能长时间稳定供电B.指示灯选用15W的节能灯C.电铃额定功率不宜太大D.病房开关必须安全且使用方便（5）进一步讨论发现，图3所示的呼叫电路还不够完善，应该继续改进。
