沪粤版（新）物理九年级全册：第十一章综合检测（有答案）

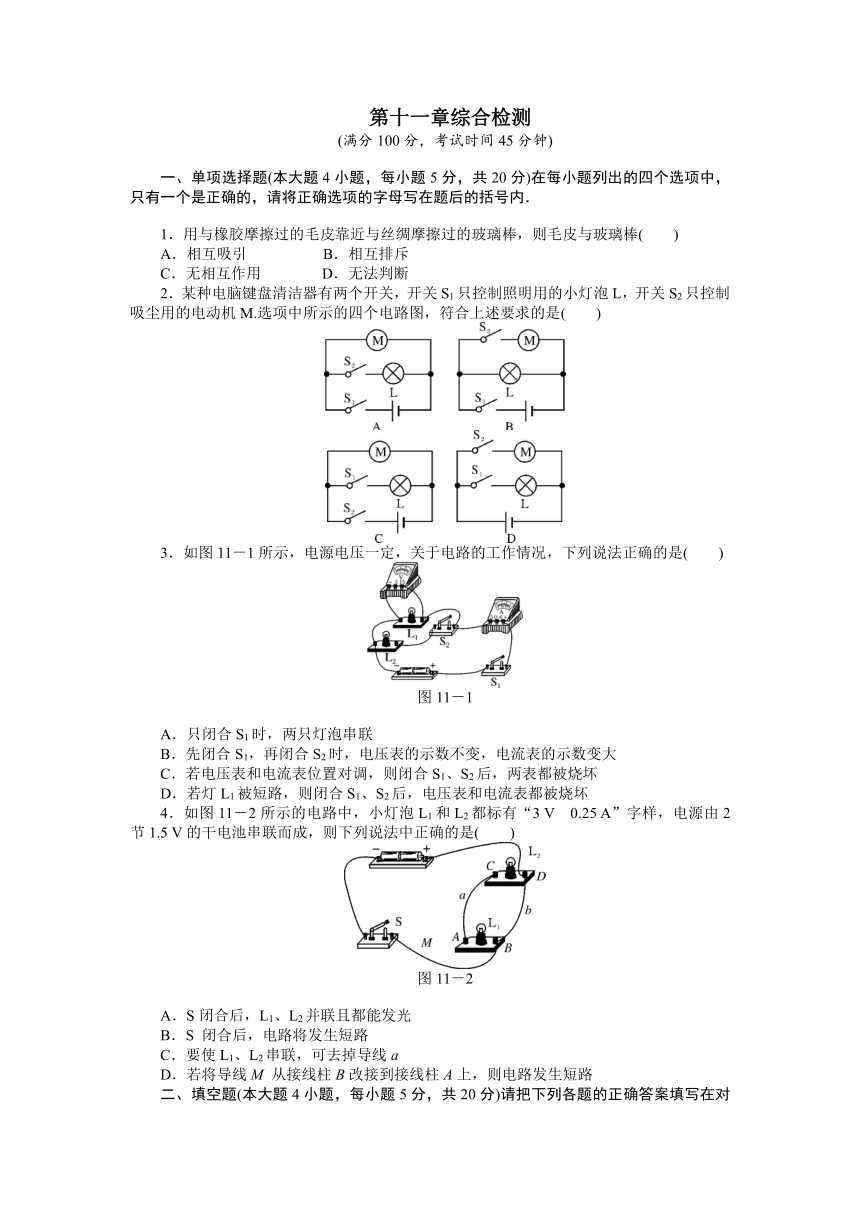

第十一章综合检测
(满分100分，考试时间45分钟)
一、单项选择题(本大题4小题，每小题5分，共20分)在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在题后的括号内．
1．用与橡胶摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒(　　)
A．相互吸引 　　　　 B．相互排斥
C．无相互作用 　　　 D．无法判断
2．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M.选项中所示的四个电路图，符合上述要求的是(　　)
3．如图11－1所示，电源电压一定，关于电路的工作情况，下列说法正确的是(　　)
图11－1
A．只闭合S1时，两只灯泡串联
B．先闭合S1，再闭合S2时，电压表的示数不变，电流表的示数变大
C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏
D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏
4．如图11－2所示的电路中，小灯泡L1和L2都标有“3 V　0.25 A”字样，电源由2节1.5 V的干电池串联而成，则下列说法中正确的是(　　)
图11－2
A．S闭合后，L1、L2并联且都能发光
B．S 闭合后，电路将发生短路
C．要使L1、L2串联，可去掉导线a
D．若将导线M 从接线柱B改接到接线柱A上，则电路发生短路
二、填空题(本大题4小题，每小题5分，共20分)请把下列各题的正确答案填写在对应题目的答题位置上．

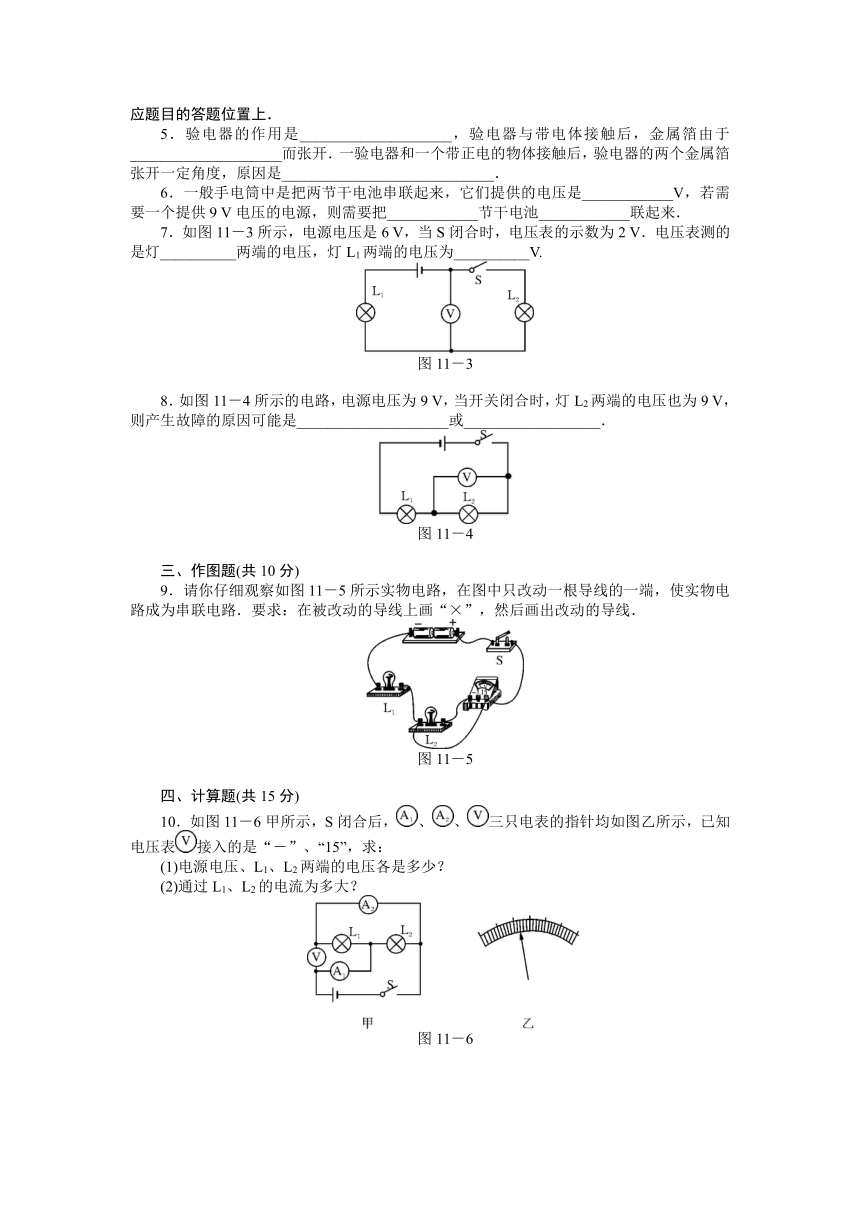

5．验电器的作用是____________________，验电器与带电体接触后，金属箔由于____________________而张开．一验电器和一个带正电的物体接触后，验电器的两个金属箔张开一定角度，原因是____________________________．
6．一般手电筒中是把两节干电池串联起来，它们提供的电压是____________V，若需要一个提供9 V电压的电源，则需要把____________节干电池____________联起来．
7．如图11－3所示，电源电压是6 V，当S闭合时，电压表的示数为2 V．电压表测的是灯__________两端的电压，灯L1两端的电压为__________V.
图11－3
8．如图11－4所示的电路，电源电压为9 V，当开关闭合时，灯L2两端的电压也为9 V，则产生故障的原因可能是____________________或__________________．
图11－4
三、作图题(共10分)
9．请你仔细观察如图11－5所示实物电路，在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．
图11－5
四、计算题(共15分)
10．如图11－6甲所示，S闭合后，、、三只电表的指针均如图乙所示，已知电压表接入的是“－”、“15”，求：
(1)电源电压、L1、L2两端的电压各是多少？
(2)通过L1、L2的电流为多大？
图11－6
五、综合能力题(本大题3小题，共35分)
11．(10分)某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器．要求正常情况下，值班室内的灯亮铃不响，有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，请在下面方框内画出电路图．
12．(12分)在如图11－7所示的电路中，闭合开关S，灯L不亮，电压表有示数．已知电路中各处均接触良好，除灯L和R外，其余元件均完好．
图11－7
(1)请判断该电路中存在的故障可能是__________________________________．(写出两种可能)
(2)为进一步确定故障，小明同学将一个电流表正确并联在灯L两端，闭合开关S, 观察电流表的示数情况．若电流表有示数，说明故障是______________________； 若电流表无示数，说明故障是______________________________________．
(3)为进一步确定故障，小华同学将图中的电压表正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由．__________________________________________________
________________________________________________________________________.
13．(13分)物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行以下探究：
(1)提出问题：并联电路中，各电灯两端的电压有什么关系？
(2)你的猜想是：____________；理由是：_________________________________________
________________________________________________________________________.
(3)设计实验：图11－8为两个灯泡并联的电路图，用电压表分别测量两个灯泡L1、L2以及电源两端的电压. 请在图上添加测电压的电压表．
图11－8
所需的实验器材有____________________________________________________．
(4)进行实验：按照电路图连接电路，进行实验测量，记录实验数据．
(5)分析论证：(只要求粗略地写出分析和论证的思路，即怎样得出结论的)________________________________________________________________________
________________________________________________________________________.
(6)实验结论：两个灯泡L1、L2的电压和电源电压相等．
(7)实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大．为了使实验结论具有普遍性，你将建议小明怎样做？___________________________ _____________________________________________________________________________________________________________________.
(8)实验问答：如果电源电压为3 V，那么根据探究的结论，灯L1的电压为________V，灯L2的电压为________V.
第十一章综合检测
1．B　解析：与橡胶摩擦过的毛皮，橡胶带负电，毛皮带正电，而与丝绸摩擦过的玻璃棒带正电，因此毛皮与玻璃棒会相互排斥．
2．D　3.B
4．B　解析：开关S闭合后，相当地用导线直接接在电源的两端，电路发生短路．
5．检验物体是否带电　带同种电荷互相排斥　两金属箔片都带正电相互排斥
6．3　6　串
7．L2　4
8．L1短路　L2断路
9．(10分)如图42所示．
图42
10．(15分)解：根据电路图可知L1、L2并联，电压表测的是L1两端的电压，电流表测的是通过L1的电流，电流表测的是干路中的电流．
(1)图中示数占总量程的＝0.4.因为电压表接的量程是0～15 V，则示数为15 V×0.4＝6 V，所以电源电压、L1、L2两端电压均为6 V.
(2)因为两电流表的指针的位置相同，根据并联电流的特点可知的示数大于的示数，所以的示数为3 A×0.4＝1.2 A，的示数为0.6 A×0.4＝0.24 A，则通过L1、L2的电流分别为0.24 A、0.96 A.
11．(10分)如图43所示．
图43
12．(12分)(1)L短路、R断路
(2)L短路　R断路
(3)不能．在L短路和R断路两种情况下，电压表均无示数
13．(13分)(2)相等　闭合与断开任意一条支路，不影响其他支路中灯泡的亮度
(3)电压表、电压表和导线(如图44所示)
图44
(5)分析三次实验数据可得，灯泡L1、L2的电压和电源电压相等
(7)换用两只不同规格的灯泡再重复上述测量(多测几次)
(8)3　3
