沪粤版（新）物理九年级全册：第十二章综合检测（有答案）

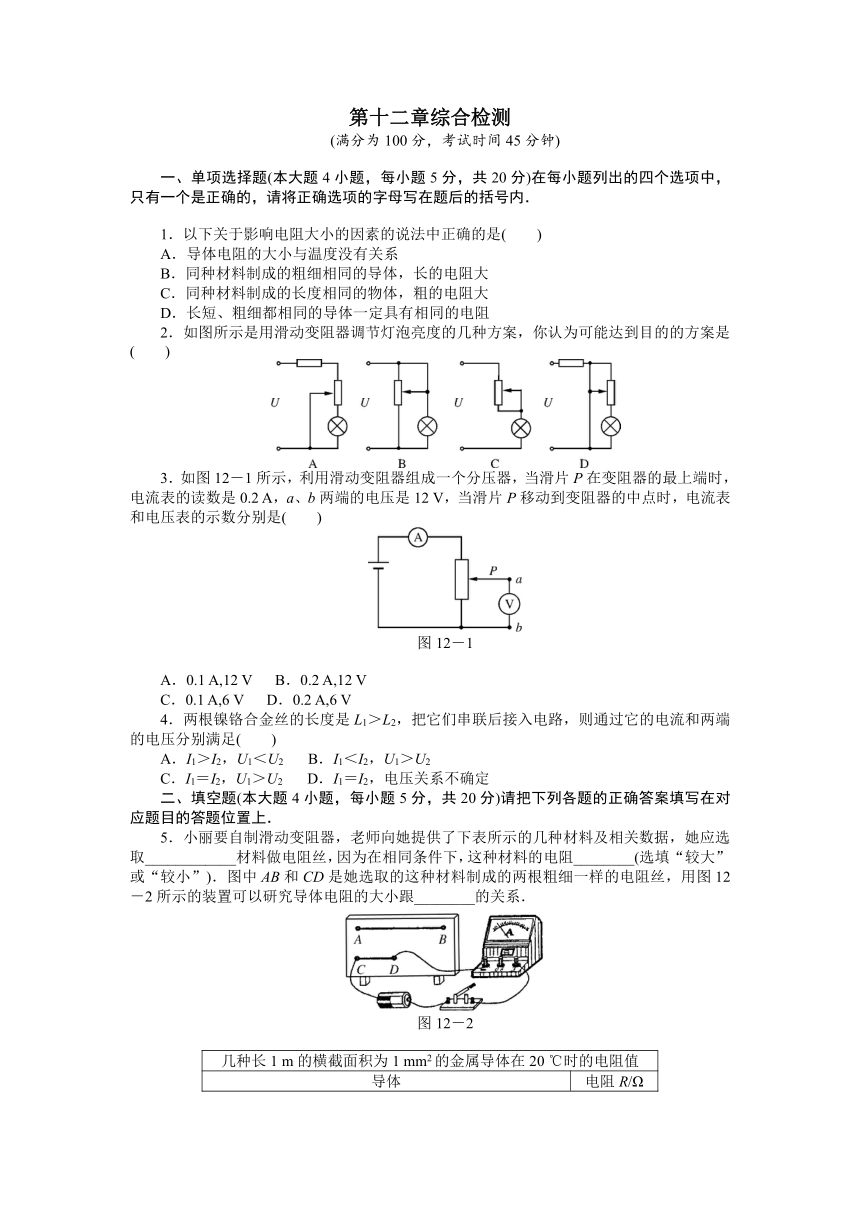

第十二章综合检测
(满分为100分，考试时间45分钟)
一、单项选择题(本大题4小题，每小题5分，共20分)在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在题后的括号内．
1．以下关于影响电阻大小的因素的说法中正确的是(　　)
A．导体电阻的大小与温度没有关系
B．同种材料制成的粗细相同的导体，长的电阻大
C．同种材料制成的长度相同的物体，粗的电阻大
D．长短、粗细都相同的导体一定具有相同的电阻
2．如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是(　　)
3．如图12－1所示，利用滑动变阻器组成一个分压器，当滑片P在变阻器的最上端时，电流表的读数是0.2 A，a、b两端的电压是12 V，当滑片P移动到变阻器的中点时，电流表和电压表的示数分别是(　　)
图12－1
A．0.1 A,12 V B．0.2 A,12 V
C．0.1 A,6 V D．0.2 A,6 V
4．两根镍铬合金丝的长度是L1＞L2，把它们串联后接入电路，则通过它的电流和两端的电压分别满足(　　)
A．I1＞I2，U1＜U2 B．I1＜I2，U1＞U2
C．I1＝I2，U1＞U2 D．I1＝I2，电压关系不确定
二、填空题(本大题4小题，每小题5分，共20分)请把下列各题的正确答案填写在对应题目的答题位置上．
5．小丽要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取____________材料做电阻丝，因为在相同条件下，这种材料的电阻________(选填“较大”或“较小”)．图中AB和CD是她选取的这种材料制成的两根粗细一样的电阻丝，用图12－2所示的装置可以研究导体电阻的大小跟________的关系．
图12－2
几种长1 m的横截面积为1 mm2的金属导体在20 ℃时的电阻值
导体
电阻R/Ω
铜
0.017
铝
0.027
铁
0.096
镍铬合金
1.1

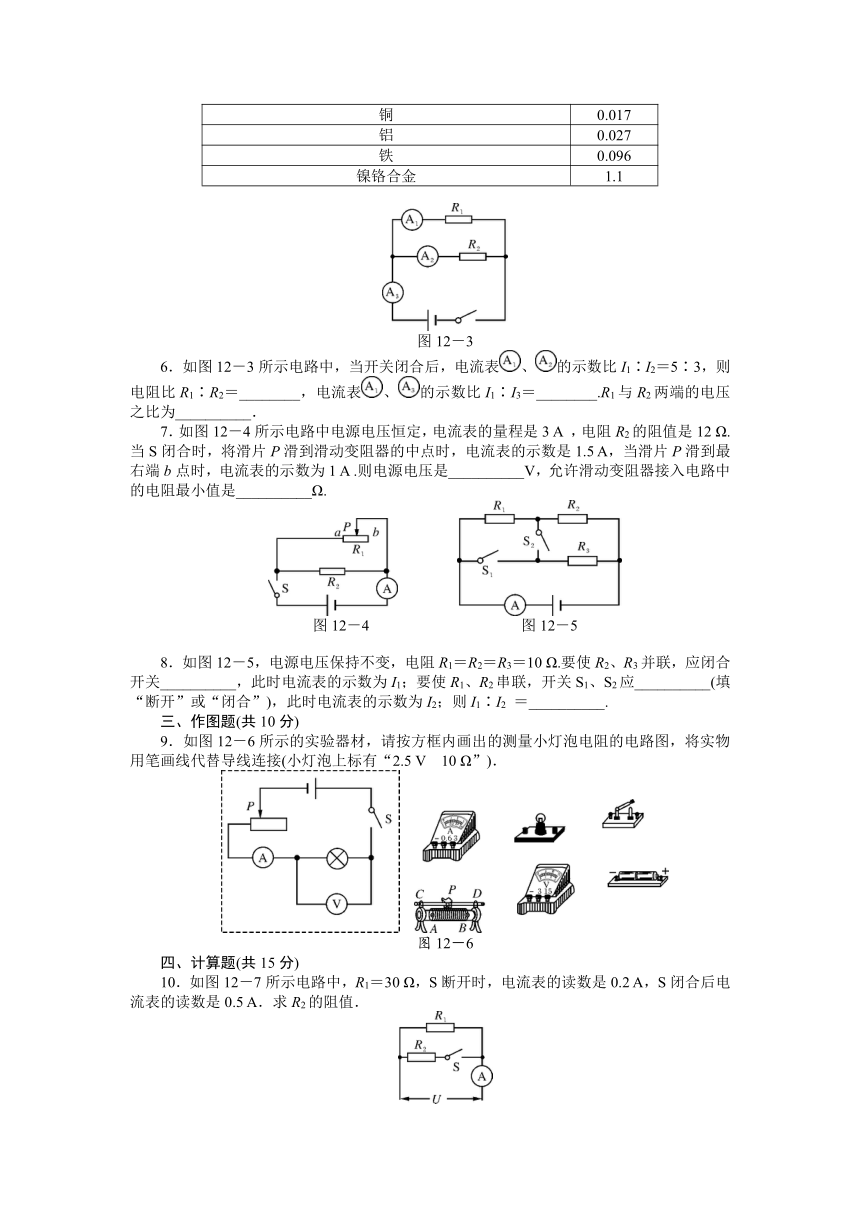

图12－3
6．如图12－3所示电路中，当开关闭合后，电流表、的示数比I1∶I2＝5∶3，则电阻比R1∶R2＝________，电流表、的示数比I1∶I3＝________.R1与R2两端的电压之比为__________．
7．如图12－4所示电路中电源电压恒定，电流表的量程是3 A ，电阻R2的阻值是12 Ω.当S闭合时，将滑片P滑到滑动变阻器的中点时，电流表的示数是1.5 A，当滑片P滑到最右端b点时，电流表的示数为1 A .则电源电压是__________V，允许滑动变阻器接入电路中的电阻最小值是__________Ω.

图12－4 　　　图12－5
8．如图12－5，电源电压保持不变，电阻R1＝R2＝R3＝10 Ω.要使R2、R3并联，应闭合开关__________，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应__________(填“断开”或“闭合”)，此时电流表的示数为I2；则I1∶I2 ＝__________.
三、作图题(共10分)
9．如图12－6所示的实验器材，请按方框内画出的测量小灯泡电阻的电路图，将实物用笔画线代替导线连接(小灯泡上标有“2.5 V　10 Ω”)．
　
图12－6
四、计算题(共15分)
10．如图12－7所示电路中，R1＝30 Ω，S断开时，电流表的读数是0.2 A，S闭合后电流表的读数是0.5 A．求R2的阻值．
图12－7

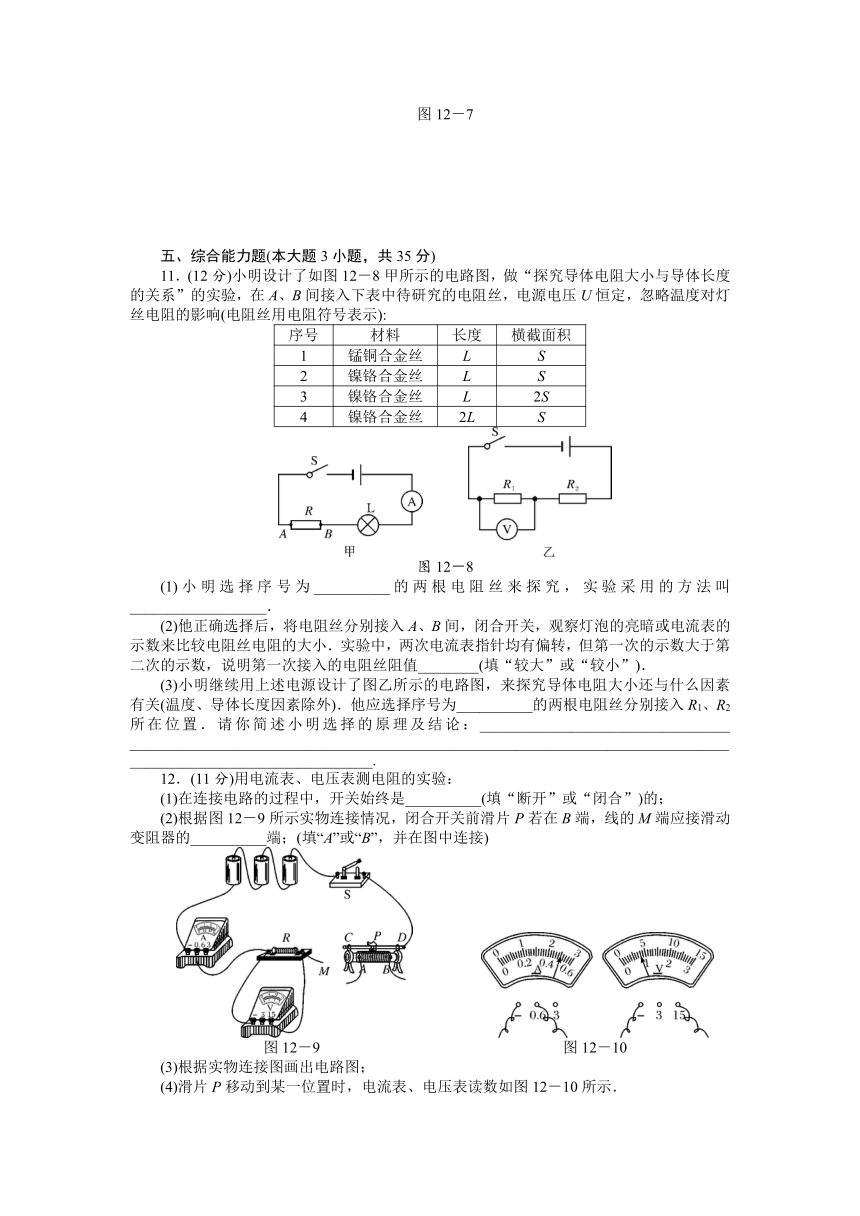

五、综合能力题(本大题3小题，共35分)
11．(12分)小明设计了如图12－8甲所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响(电阻丝用电阻符号表示):
序号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
　　　
图12－8
(1)小明选择序号为__________的两根电阻丝来探究，实验采用的方法叫__________________．
(2)他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值________(填“较大”或“较小”)．
(3)小明继续用上述电源设计了图乙所示的电路图，来探究导体电阻大小还与什么因素有关(温度、导体长度因素除外)．他应选择序号为__________的两根电阻丝分别接入R1、R2所在位置．请你简述小明选择的原理及结论：_________________________________ _______________________________________________________________________________________________________________.
12．(11分)用电流表、电压表测电阻的实验：
(1)在连接电路的过程中，开关始终是__________(填“断开”或“闭合”)的；
(2)根据图12－9所示实物连接情况，闭合开关前滑片P若在B端，线的M端应接滑动变阻器的__________端；(填“A”或“B”，并在图中连接)

图12－9 图12－10
(3)根据实物连接图画出电路图；
(4)滑片P移动到某一位置时，电流表、电压表读数如图12－10所示．
I＝________A，U＝________V，电阻R＝________Ω.
13．(12分)学习“串联电路和并联电路的特点和欧姆定律”后，小强和小刚想利用滑动变阻器(铭牌上标有50 Ω　1 A)、两个定值电阻(5 Ω和10 Ω)、电压表、电源等器材对“串联电路中总电阻与各串联电阻之间关系”进行了探究．他们设计了如图12－11甲所示的电路图．
　
图12－11
(1)根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取要适当)．
(2)请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到__________(填“A”或“B”)端．
(3)下表是小强和小刚在这次实验中所记录的数据．请你根据他们三次测量的数据进行分析，可以得出的结论是：____________________________________________________.
R1＝5 Ω　R2＝10 Ω
次数
名称　　　　
1
2
3
电压U/V
1.5
2.4
3
电流I/A
0.1
0.16
0.2
第十二章综合检测
1．B　解析：导体的电阻与导体的材料、长度和横截面积有关，在材料相同时，导体的长度越大，横截面积越小，电阻越大．另外，导体的电阻还跟温度有关系．
2．C　解析：A图中灯泡被短路，无论怎样调节滑动变阻器灯泡都不发光；B图滑动变阻器与灯泡并联，起不到改变灯泡亮度的作用；D图滑动变阻器和灯泡都被短路，也不能调节灯泡的亮度．
3．D　解析：滑动变阻器作用有两个，一个是限流作用，另一个是分压作用．本题属后者应用方法．滑片P把变阻器电阻分成了两部分，P点的上边的电阻为R上，P点的下边的电阻为R下，而R上＋R下＝R(变阻器总电阻)．当电源电压为U时，电流I＝＝，所以I不变，当滑片在中点时，R上＝R下，两段电压之比U1∶U2＝R上∶R下＝1∶1，即U1＝U2，而U1＋U2＝12 V，所以U2＝U1＝6 V.
4．D　解析：因为它们串联在同一电路中，所以通过它们的电流相等，即I2＝I2.但仅凭L1>L2这个条件无法确定哪一根镍铬合金线的电阻大，所以根据U＝IR，也就无法确定哪一根镍铬合金线两端的电压大．
5．镍铬合金　较大　长度　解析：制作滑动变阻器的电阻丝，需要电阻较大的材料，在相同条件下，镍铬合金的电阻较大，因此应选用镍铬合金；她选取的同种材料制成的两根粗细一样的电阻丝，这是保持材料、横截面积不变，研究电阻跟长度的关系．
6．3∶5　5∶8　1∶1
7．6　2.4
8．S1、S2　断开　4∶1
9．(10分)如图45所示．
图45
10．(15分)解：S断开时，电路中只有R1，此时电流表的示数为0.2 A，则电源电压
U＝I1R1＝0.2 A×30 Ω＝6 V.
S闭合后两电阻并联，电流表的示数为0.5 A
所以通过R2的电流
I2＝I－I1＝0.5 A－0.2 A＝0.3 A
所以R2＝＝＝20 Ω.
11．(12分)(1)2和4　控制变量法
(2)较小
(3)1和2(或2和3)
a．在串联电路中，电流处处相等，各用电器的电压与电阻成正比
b．由电路图可知，＝＝
(a、b两点用其他叙述，只要正确即可)
c、可知在长度和横截面积相同条件下，不同材料的电阻其阻值不同．
(若选2和3，可知同种材料在长度一定条件下，导体电阻大小跟导体横截面积有关)
12．(11分)(1)断开　(2)A　(3)电路图如图46所示．
(4)0.5 　4.0　8
图46
解析：(1)为防止电路在连接过程中出现错误，导致烧坏元件的现象发生，在连接电路过程中开关应该断开．
(2)当滑片P在B端时，滑片P左边的电阻线最长，所以接A接线柱．
(3)电路图设计与实物图相符，如图46所示．
(4)电流表的量程选择了0.6 A的，指针在2个大格、5个小格处，电流为0.5 A，电压表的量程选择了15 V的，指针在8个小格处，电压为4 V，电阻：R＝＝＝8 Ω.
13．(12分)(1)如图47所示．
图47
(2)A
(3)串联电路的总电阻等于各串联电阻之和
