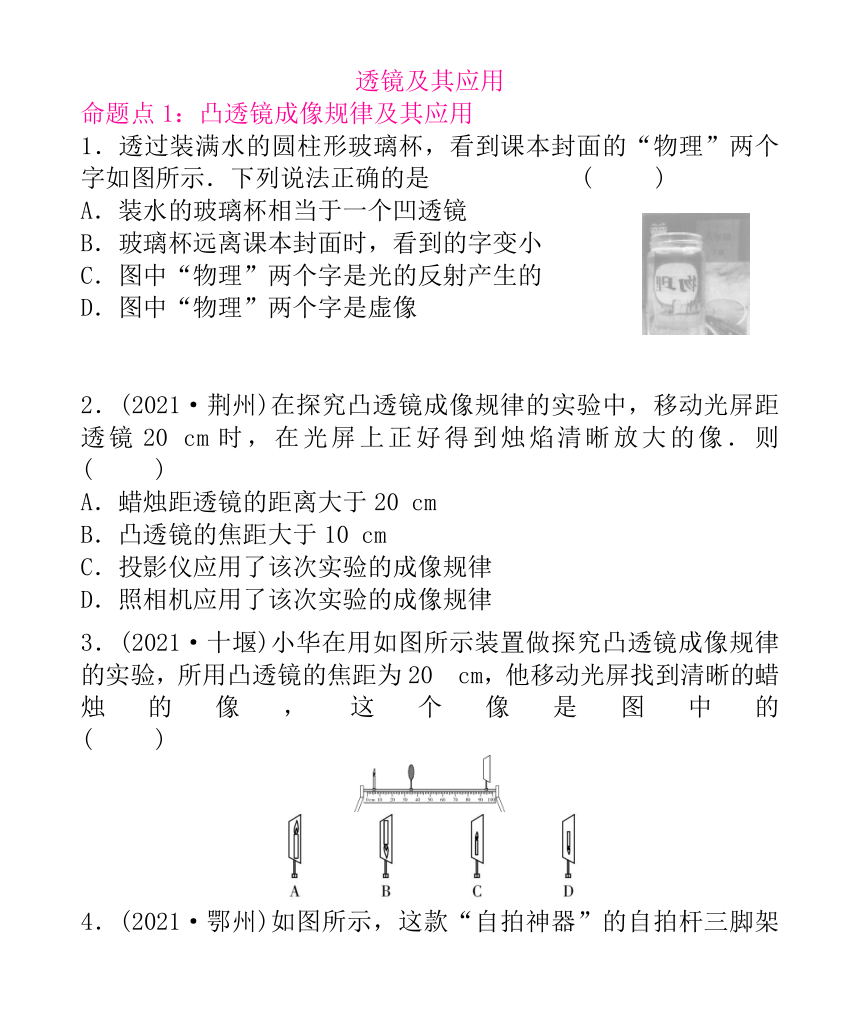

透镜及其应用
命题点1：凸透镜成像规律及其应用
1．透过装满水的圆柱形玻璃杯，看到课本封面的“物理”两个字如图所示．下列说法正确的是 ( )
A．装水的玻璃杯相当于一个凹透镜
B．玻璃杯远离课本封面时，看到的字变小
C．图中“物理”两个字是光的反射产生的
D．图中“物理”两个字是虚像
2．(2021·荆州)在探究凸透镜成像规律的实验中，移动光屏距透镜20 cm时，在光屏上正好得到烛焰清晰放大的像．则 ( )
A．蜡烛距透镜的距离大于20 cm
B．凸透镜的焦距大于10 cm
C．投影仪应用了该次实验的成像规律
D．照相机应用了该次实验的成像规律
3．(2021·十堰)小华在用如图所示装置做探究凸透镜成像规律的实验，所用凸透镜的焦距为20 cm，他移动光屏找到清晰的蜡烛的像，这个像是图中的 ( )

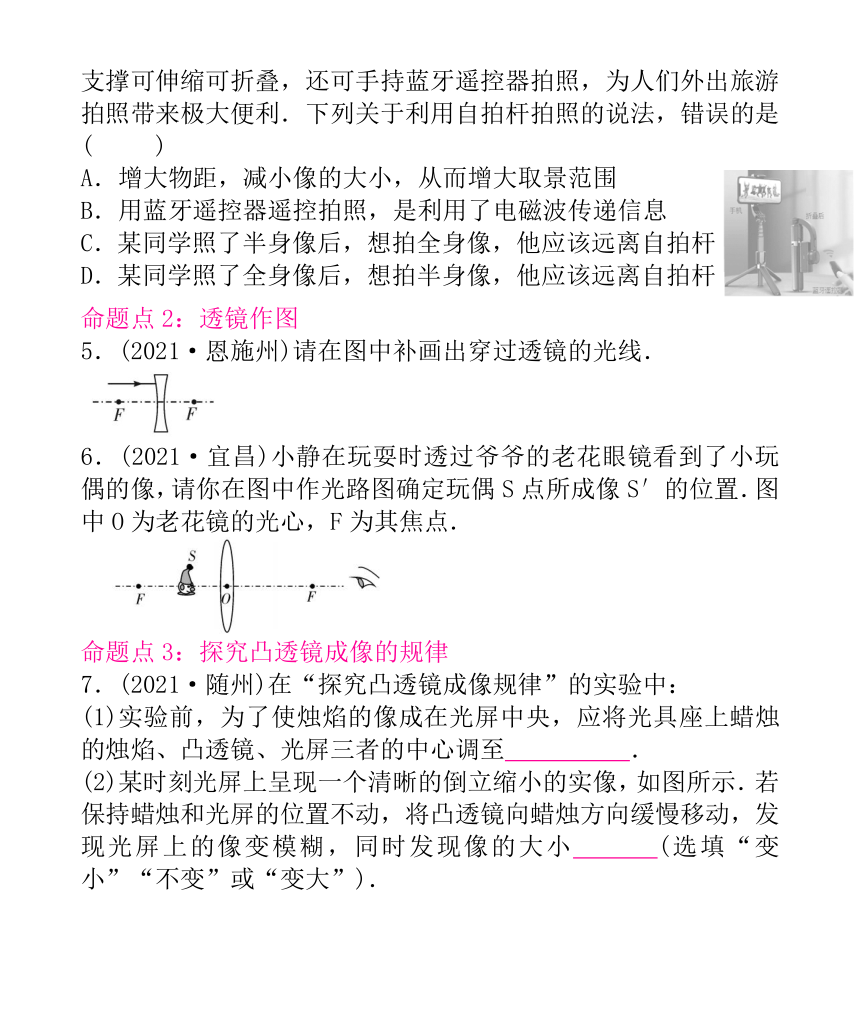

4．(2021·鄂州)如图所示，这款“自拍神器”的自拍杆三脚架支撑可伸缩可折叠，还可手持蓝牙遥控器拍照，为人们外出旅游拍照带来极大便利．下列关于利用自拍杆拍照的说法，错误的是 ( )
A．增大物距，减小像的大小，从而增大取景范围
B．用蓝牙遥控器遥控拍照，是利用了电磁波传递信息
C．某同学照了半身像后，想拍全身像，他应该远离自拍杆
D．某同学照了全身像后，想拍半身像，他应该远离自拍杆
命题点2：透镜作图
5．(2021·恩施州)请在图中补画出穿过透镜的光线．
6．(2021·宜昌)小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的像，请你在图中作光路图确定玩偶S点所成像S′的位置．图中O为老花镜的光心，F为其焦点．
命题点3：探究凸透镜成像的规律
7．(2021·随州)在“探究凸透镜成像规律”的实验中：
(1)实验前，为了使烛焰的像成在光屏中央，应将光具座上蜡烛的烛焰、凸透镜、光屏三者的中心调至同一 高度．
(2)某时刻光屏上呈现一个清晰的倒立缩小的实像，如图所示．若保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向缓慢移动，发现光屏上的像变模糊，同时发现像的大小变 大(选填“变小”“不变”或“变大”)．

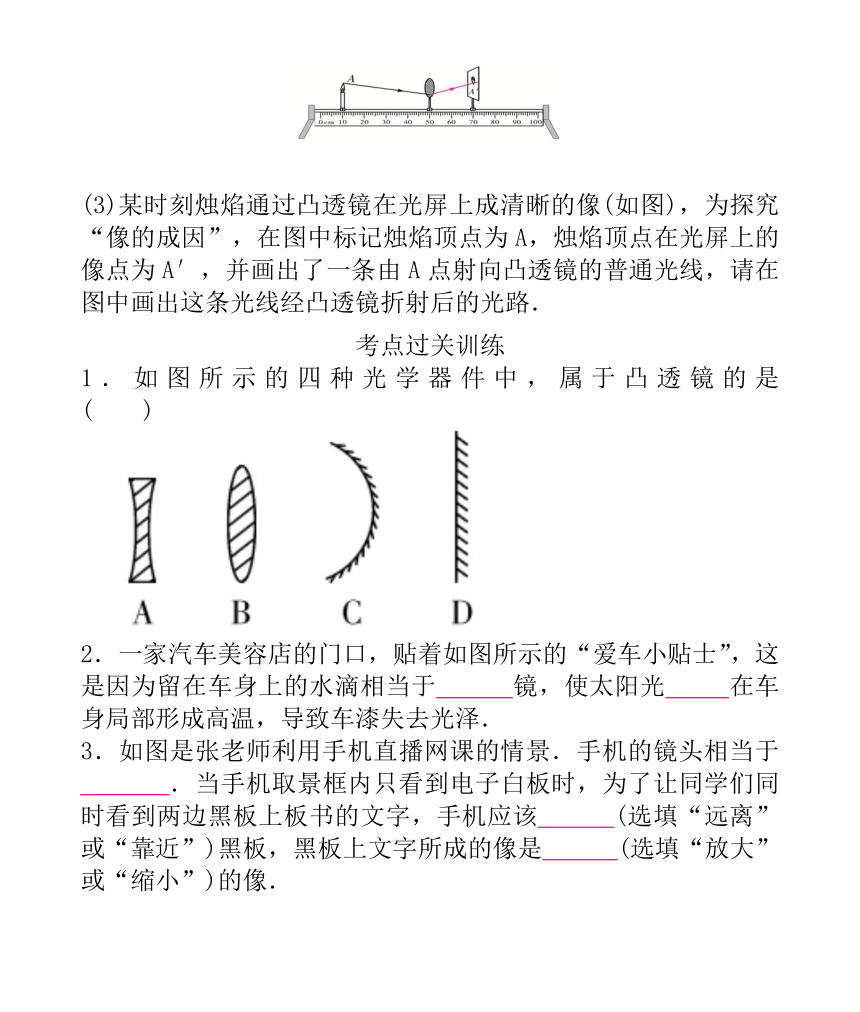

(3)某时刻烛焰通过凸透镜在光屏上成清晰的像(如图)，为探究“像的成因”，在图中标记烛焰顶点为A，烛焰顶点在光屏上的像点为A′，并画出了一条由A点射向凸透镜的普通光线，请在图中画出这条光线经凸透镜折射后的光路．
考点过关训练
1．如图所示的四种光学器件中，属于凸透镜的是 ( )
2．一家汽车美容店的门口，贴着如图所示的“爱车小贴士”，这是因为留在车身上的水滴相当于凸 透镜，使太阳光会聚 在车身局部形成高温，导致车漆失去光泽．
3．如图是张老师利用手机直播网课的情景．手机的镜头相当于凸透 镜．当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该远 离(选填“远离”或“靠近”)黑板，黑板上文字所成的像是缩 小(选填“放大”或“缩小”)的像．
4．由于长时间过度使用手机，导致青少年的视力未老先衰，新型疾病“手机老花眼”患者剧增，患者主要表现为观察近处物体不清晰，这种疾病的形成原理与下面乙 (选填“甲”或“乙”)图相符，应配戴凸 (选填“凹”或“凸”)透镜予以矫正．
5.如图所示，小华同学在做“探究凸透镜成像规律”实验时，在光屏上接收到烛焰清晰缩小的像，下列说法正确的是（ ）
A．光屏上的像是正立的
B．蜡烛在距透镜二倍焦距以内
C．利用这个原理可以制成投影仪
D．蜡烛靠近透镜，光屏应远离透镜才能得到清晰的像
类型2：动态规律及其应用
6.(2021·恩施州)在探究凸透镜成像规律实验中，正确安装并调节装置后，光屏上得到一个清晰缩小的像．
(1)当蜡烛向凸透镜靠近时，应将光屏远 离(选填“靠近”或“远离”)凸透镜才能使像变清晰，某同学发现光屏移动过程中像变大同时还向光屏上方偏了些，为使像回到中央可将凸透镜往下 (选填“上”或“下”)稍稍调节；
(2)移动中光屏上再次成清晰缩小的像后，将光屏和蜡烛位置互换，光屏上一定成倒立放 大的实像.
7.某小组同学利用如图甲所示的装置，做“探究凸透镜成像规律”的实验．
(1)为使凸透镜所成的像位于光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在同一高 度上；该实验在光线较暗 的环境中进行更便于观察．
(2)小王同学三次在光屏上看到烛焰的像如图乙所示，A′、B′、C′分别是烛焰A、B、C在光屏上所成的像．在此之前调节仪器时，曾在光屏上看到窗外景物所成的清晰的像，这个像与图乙中烛焰A (选填“A”“B”或“C”)的成像原理相同；当把蜡烛移动到M点时，在光屏上找不到烛焰的像，因为此时烛焰成虚 像(选填“成实像”“成虚像”或“不成像”)．
(3)分析图乙中信息，凸透镜所成的实像都是倒 (选填“正”或“倒”)立的．蜡烛远离凸透镜时，烛焰所成的像靠 近(选填“靠近”或“远离”)凸透镜．因此用相机拍照，拍完近景再拍远景时，应将相机的镜头向远离 (选填“靠近”或“远离”)景物的方向调一些，才能拍出清晰的照片．
(4)实验中，小伟同学用白纸遮住凸透镜的一部分，光屏上能 (选填“能”或“不能”)成一个烛焰完整的像．
(5)在图甲中，此时蜡烛在光屏上成清晰的实像，保持蜡烛位置不变，若在凸透镜前放置一个近视眼镜，要在光屏上再次成一清晰的烛焰像，则光屏应向右 (选填“左”或“右”)移动．
(6)若图甲中恰好成等大的像，此时将凸透镜换成焦距是6 cm的凸透镜，保持蜡烛和凸透镜的位置不变，要在光屏上成清晰的像，光屏应向靠 近(选填“靠近”或“远离”)凸透镜的方向移动．
B
C
B
D


同一高度 变大 略
考点过关训练
B
凸透镜 会聚
凸透镜 远离 缩小
乙 凸
D
远离 下 倒立放大
（1）同一高度 暗（2）A 成虚像（3）倒 靠近 远离（4）能 右（6）靠近
