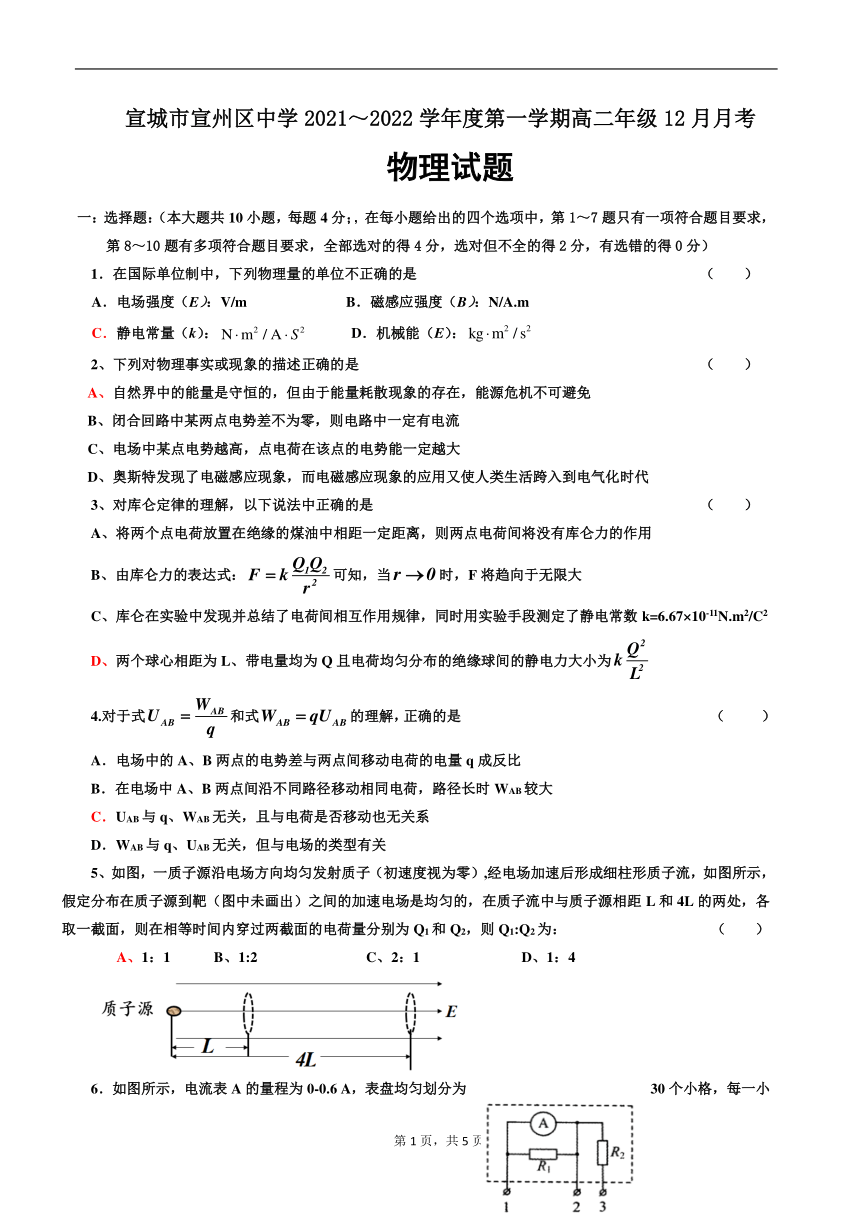

宣城市宣州区中学2021~2022学年度第一学期高二年级12月月考
物理试题
一:选择题:(本大题共10小题,每题4分;,在每小题给出的四个选项中,第1~7题只有一项符合题目要求,第8~10题有多项符合题目要求,全部选对的得4分,选对但不全的得2分,有选错的得0分)
1.在国际单位制中,下列物理量的单位不正确的是 ( )
A.电场强度(E):V/m B.磁感应强度(B):N/A.m
C.静电常量(k): D.机械能(E):
2、下列对物理事实或现象的描述正确的是 ( )
A、自然界中的能量是守恒的,但由于能量耗散现象的存在,能源危机不可避免
B、闭合回路中某两点电势差不为零,则电路中一定有电流
C、电场中某点电势越高,点电荷在该点的电势能一定越大
D、奥斯特发现了电磁感应现象,而电磁感应现象的应用又使人类生活跨入到电气化时代
3、对库仑定律的理解,以下说法中正确的是 ( )
A、将两个点电荷放置在绝缘的煤油中相距一定距离,则两点电荷间将没有库仑力的作用
B、由库仑力的表达式:可知,当时,F将趋向于无限大
C、库仑在实验中发现并总结了电荷间相互作用规律,同时用实验手段测定了静电常数k=6.67×10-11N.m2/C2
D、两个球心相距为L、带电量均为Q且电荷均匀分布的绝缘球间的静电力大小为
4.对于式和式的理解,正确的是 ( )
A.电场中的A、B两点的电势差与两点间移动电荷的电量q成反比
B.在电场中A、B两点间沿不同路径移动相同电荷,路径长时WAB较大
C.UAB与q、WAB无关,且与电荷是否移动也无关系
D.WAB与q、UAB无关,但与电场的类型有关
5、如图,一质子源沿电场方向均匀发射质子(初速度视为零),经电场加速后形成细柱形质子流,如图所示,假定分布在质子源到靶(图中未画出)之间的加速电场是均匀的,在质子流中与质子源相距L和4L的两处,各取一截面,则在相等时间内穿过两截面的电荷量分别为Q1和Q2,则Q1:Q2为: ( )
A、1:1 B、1:2 C、2:1 D、1:4

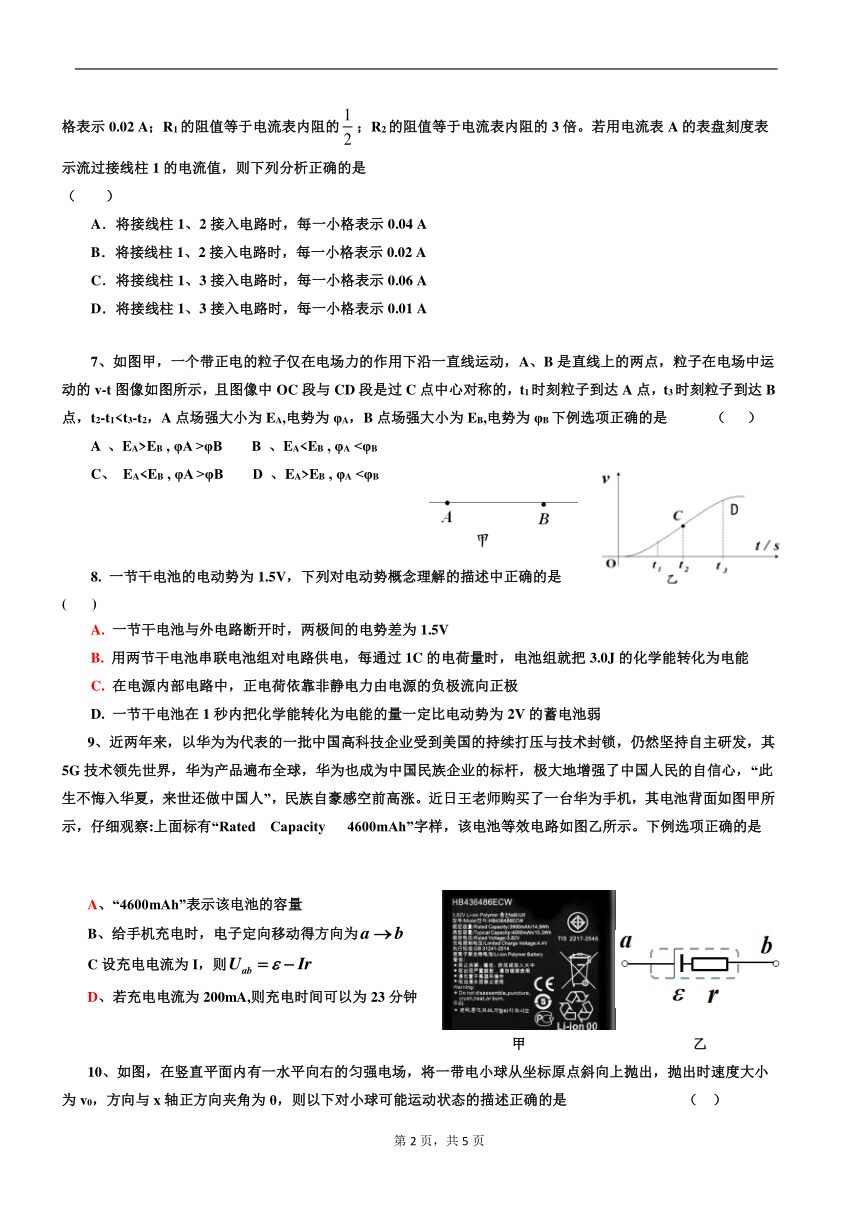

6.如图所示,电流表A的量程为0-0.6 A,表盘均匀划分为30个小格,每一小格表示0.02 A;R1的阻值等于电流表内阻的;R2的阻值等于电流表内阻的3倍。若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列分析正确的是 ( )
A.将接线柱1、2接入电路时,每一小格表示0.04 A
B.将接线柱1、2接入电路时,每一小格表示0.02 A
C.将接线柱1、3接入电路时,每一小格表示0.06 A
D.将接线柱1、3接入电路时,每一小格表示0.01 A
7、如图甲,一个带正电的粒子仅在电场力的作用下沿一直线运动,A、B是直线上的两点,粒子在电场中运动的v-t图像如图所示,且图像中OC段与CD段是过C点中心对称的,t1时刻粒子到达A点,t3时刻粒子到达B点,t2-t1A 、EA>EB , φA >φB B 、EAC、 EAφB D 、EA>EB , φA <φB
8. 一节干电池的电动势为1.5V,下列对电动势概念理解的描述中正确的是 ( )
A. 一节干电池与外电路断开时,两极间的电势差为1.5V
B. 用两节干电池串联电池组对电路供电,每通过1C的电荷量时,电池组就把3.0J的化学能转化为电能
C. 在电源内部电路中,正电荷依靠非静电力由电源的负极流向正极
D. 一节干电池在1秒内把化学能转化为电能的量一定比电动势为2V的蓄电池弱
9、近两年来,以华为为代表的一批中国高科技企业受到美国的持续打压与技术封锁,仍然坚持自主研发,其5G技术领先世界,华为产品遍布全球,华为也成为中国民族企业的标杆,极大地增强了中国人民的自信心,“此生不悔入华夏,来世还做中国人”,民族自豪感空前高涨。近日王老师购买了一台华为手机,其电池背面如图甲所示,仔细观察:上面标有“Rated Capacity 4600mAh”字样,该电池等效电路如图乙所示。下例选项正确的是
A、“4600mAh”表示该电池的容量
B、给手机充电时,电子定向移动得方向为
C设充电电流为I,则
D、若充电电流为200mA,则充电时间可以为23分钟
甲 乙
10、如图,在竖直平面内有一水平向右的匀强电场,将一带电小球从坐标原点斜向上抛出,抛出时速度大小为v0,方向与x轴正方向夹角为θ,则以下对小球可能运动状态的描述正确的是 ( )

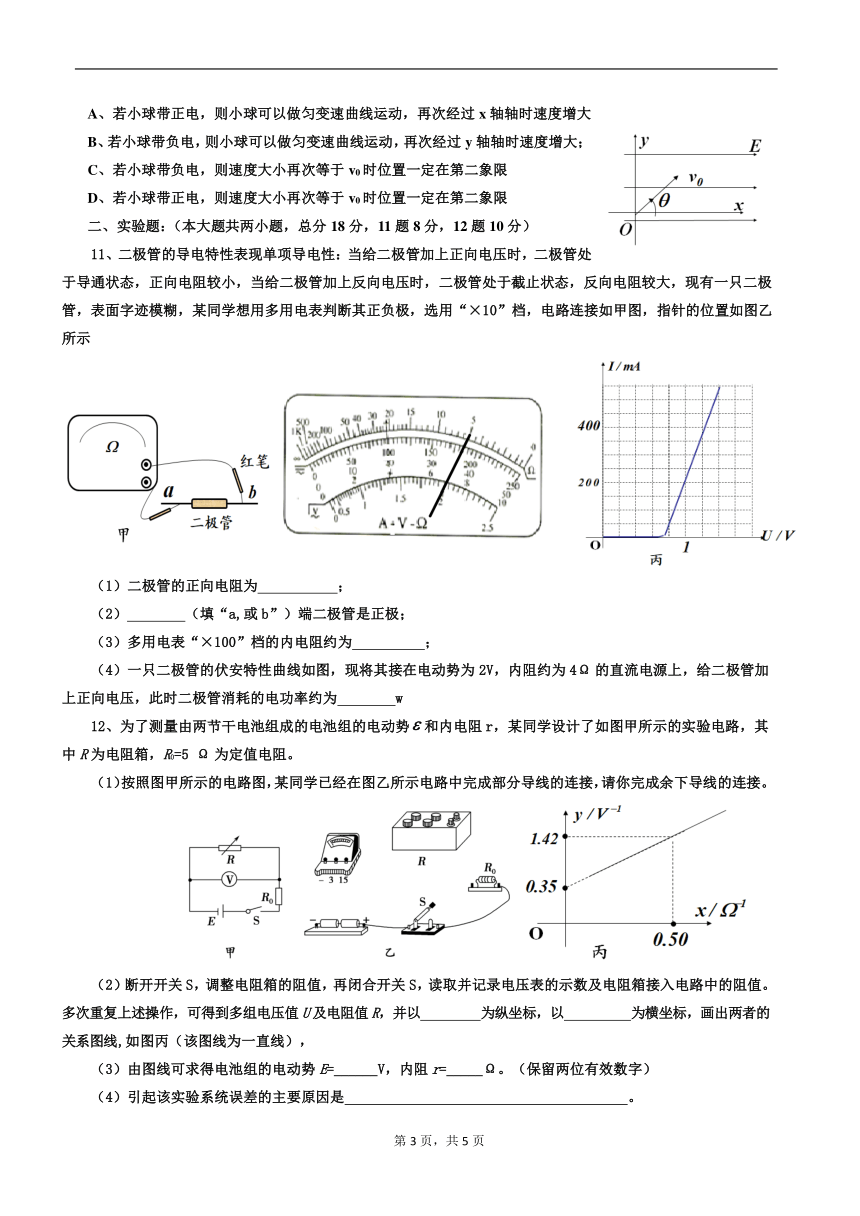

A、若小球带正电,则小球可以做匀变速曲线运动,再次经过x轴轴时速度增大
B、若小球带负电,则小球可以做匀变速曲线运动,再次经过y轴轴时速度增大;
C、若小球带负电,则速度大小再次等于v0时位置一定在第二象限
D、若小球带正电,则速度大小再次等于v0时位置一定在第二象限
二、实验题:(本大题共两小题,总分18分,11题8分,12题10分)
11、二极管的导电特性表现单项导电性:当给二极管加上正向电压时,二极管处于导通状态,正向电阻较小,当给二极管加上反向电压时,二极管处于截止状态,反向电阻较大,现有一只二极管,表面字迹模糊,某同学想用多用电表判断其正负极,选用“×10”档,电路连接如甲图,指针的位置如图乙所示
(1)二极管的正向电阻为 ;
(2) (填“a,或b”)端二极管是正极;
(3)多用电表“×100”档的内电阻约为 ;
(4)一只二极管的伏安特性曲线如图,现将其接在电动势为2V,内阻约为4Ω的直流电源上,给二极管加上正向电压,此时二极管消耗的电功率约为 w
12、为了测量由两节干电池组成的电池组的电动势和内电阻r,某同学设计了如图甲所示的实验电路,其中R为电阻箱,R0=5 Ω为定值电阻。
(1)按照图甲所示的电路图,某同学已经在图乙所示电路中完成部分导线的连接,请你完成余下导线的连接。
(2)断开开关S,调整电阻箱的阻值,再闭合开关S,读取并记录电压表的示数及电阻箱接入电路中的阻值。多次重复上述操作,可得到多组电压值U及电阻值R,并以 为纵坐标,以 为横坐标,画出两者的关系图线,如图丙(该图线为一直线),
(3)由图线可求得电池组的电动势E=______V,内阻r=_____Ω。(保留两位有效数字)
(4)引起该实验系统误差的主要原因是 。

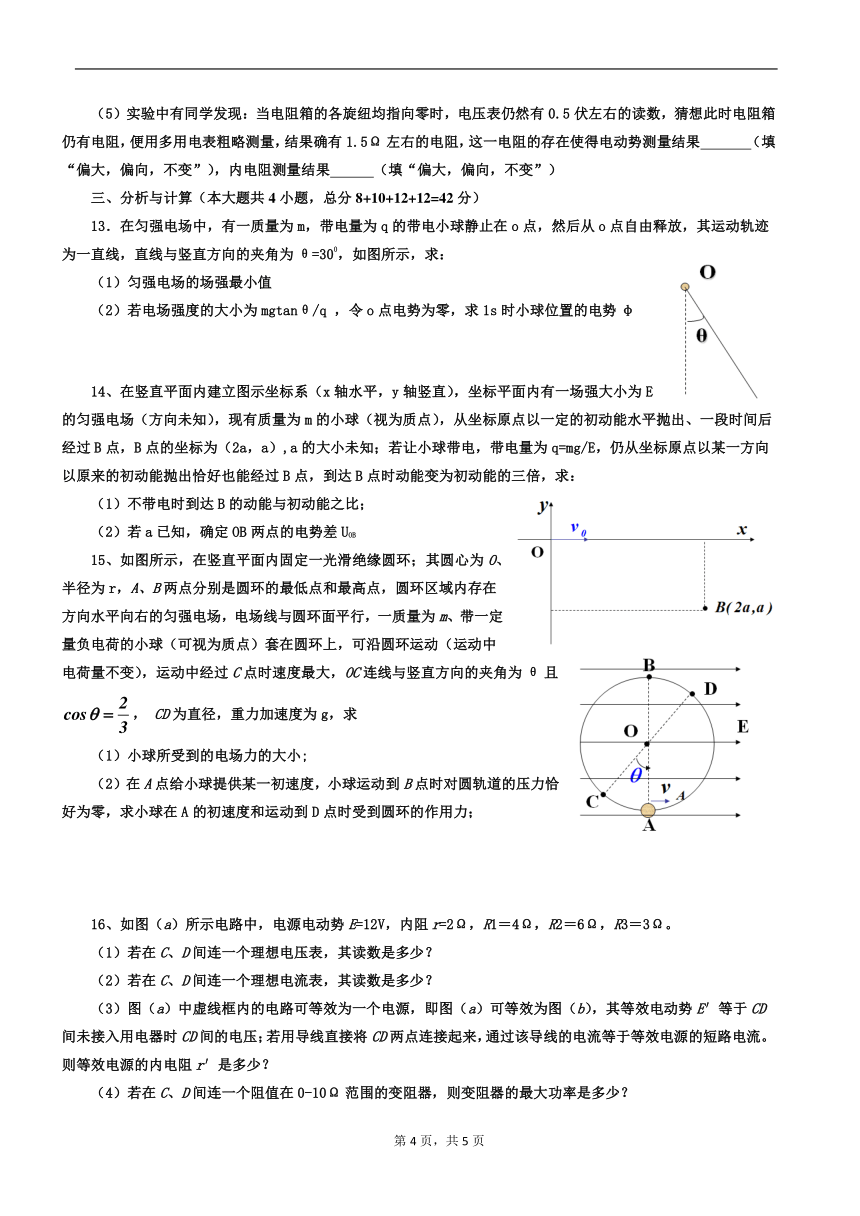

(5)实验中有同学发现:当电阻箱的各旋纽均指向零时,电压表仍然有0.5伏左右的读数,猜想此时电阻箱仍有电阻,便用多用电表粗略测量,结果确有1.5Ω左右的电阻,这一电阻的存在使得电动势测量结果 (填“偏大,偏向,不变”),内电阻测量结果 (填“偏大,偏向,不变”)
三、分析与计算(本大题共4小题,总分8+10+12+12=42分)
13.在匀强电场中,有一质量为m,带电量为q的带电小球静止在o点,然后从o点自由释放,其运动轨迹为一直线,直线与竖直方向的夹角为θ=300,如图所示,求:
(1)匀强电场的场强最小值
(2)若电场强度的大小为mgtanθ/q ,令o点电势为零,求1s时小球位置的电势φ
14、在竖直平面内建立图示坐标系(x轴水平,y轴竖直),坐标平面内有一场强大小为E的匀强电场(方向未知),现有质量为m的小球(视为质点),从坐标原点以一定的初动能水平抛出、一段时间后经过B点,B点的坐标为(2a,a),a的大小未知;若让小球带电,带电量为q=mg/E,仍从坐标原点以某一方向以原来的初动能抛出恰好也能经过B点,到达B点时动能变为初动能的三倍,求:
(1)不带电时到达B的动能与初动能之比;
(2)若a已知,确定OB两点的电势差UOB
15、如图所示,在竖直平面内固定一光滑绝缘圆环;其圆心为O、半径为r,A、B两点分别是圆环的最低点和最高点,圆环区域内存在方向水平向右的匀强电场,电场线与圆环面平行,一质量为m、带一定量负电荷的小球(可视为质点)套在圆环上,可沿圆环运动(运动中电荷量不变),运动中经过C点时速度最大,OC连线与竖直方向的夹角为θ且, CD为直径,重力加速度为g,求
(1)小球所受到的电场力的大小;
(2)在A点给小球提供某一初速度,小球运动到B点时对圆轨道的压力恰好为零,求小球在A的初速度和运动到D点时受到圆环的作用力;
16、如图(a)所示电路中,电源电动势E=12V,内阻r=2Ω,R1=4Ω,R2=6Ω,R3=3Ω。
(1)若在C、D间连一个理想电压表,其读数是多少?
(2)若在C、D间连一个理想电流表,其读数是多少?
(3)图(a)中虚线框内的电路可等效为一个电源,即图(a)可等效为图(b),其等效电动势E′等于CD间未接入用电器时CD间的电压;若用导线直接将CD两点连接起来,通过该导线的电流等于等效电源的短路电流。则等效电源的内电阻r′是多少?
(4)若在C、D间连一个阻值在0-10Ω范围的变阻器,则变阻器的最大功率是多少?
一:选择题:
1 2 3 4 5 6 7 8 9 1-
C A D C A C A ABC AD AC
二、实验题:(本大题共两小题,总分18分,11题8分,12题10分)
11.(1) 50Ω ;(2) a ;(3) 1500Ω ;(4) 0.26w (0.24w—0..27w)
12.(1)如图
(2) 、 ;(3) 2.86 ; 1.1 1 ;(4)电压表的分流作用;
(5) 偏大 ; 偏小
13. (1)电场力最小时有: (1分)
(1分)
(2)情形(I),受力如图(甲):小球在1s内位移:
(2分)
设1s时小球位于D点,则有:
(2分)
(1分)
情形(II),受力如图(乙):小球在1s内位移:
(1分)
设1s时小球位于D′点,则有:
(1分)
(1分)
14.(1)由平抛运动的推论并结合已知条件: (1分)
(2分)
(2)质点平抛时,依据动能定理: (1分)
质点带电后从O点到B点依据动能定理: (2分)
(1分)
(1分)
15.(1)已知带电小球在圆环上运动经C点时速度最大;则切向加速度为零!受力如图所示,有:
(2分)
(2分)
(2)小球运动到B点时对轨道压力为零,则有:
(1分)
小球从A点运动到B点过程中,依据能量守恒有:
(2分)
(1分)
小球从D点运动到B点过程中,依据动能定理有:
(2分)
所以圆环对小球的作用力大小应为:
(2分)
16. (1)根据闭合电路欧姆定律,有 (1分)
理想电压表读数为 UV=I1R2=6V (1分)
(2)R2、R3并联的等效电阻 (1分)
根据闭合电路欧姆定律,有 (1分)
通过R3的电流 (1分)
(3)依题意得,等效电源电动势E′=6V,短路电流I′=1A等效内阻 (2分)
(2分)
(4)易知当R′=6Ω时等效电源的输出功率最大. (3分)
