人教版八年级物理上册《探究凸透镜成像的规律》专项综合全练6（含答案）

专项综合全练（六）
探究凸透镜成像的规律
一、实验探究题

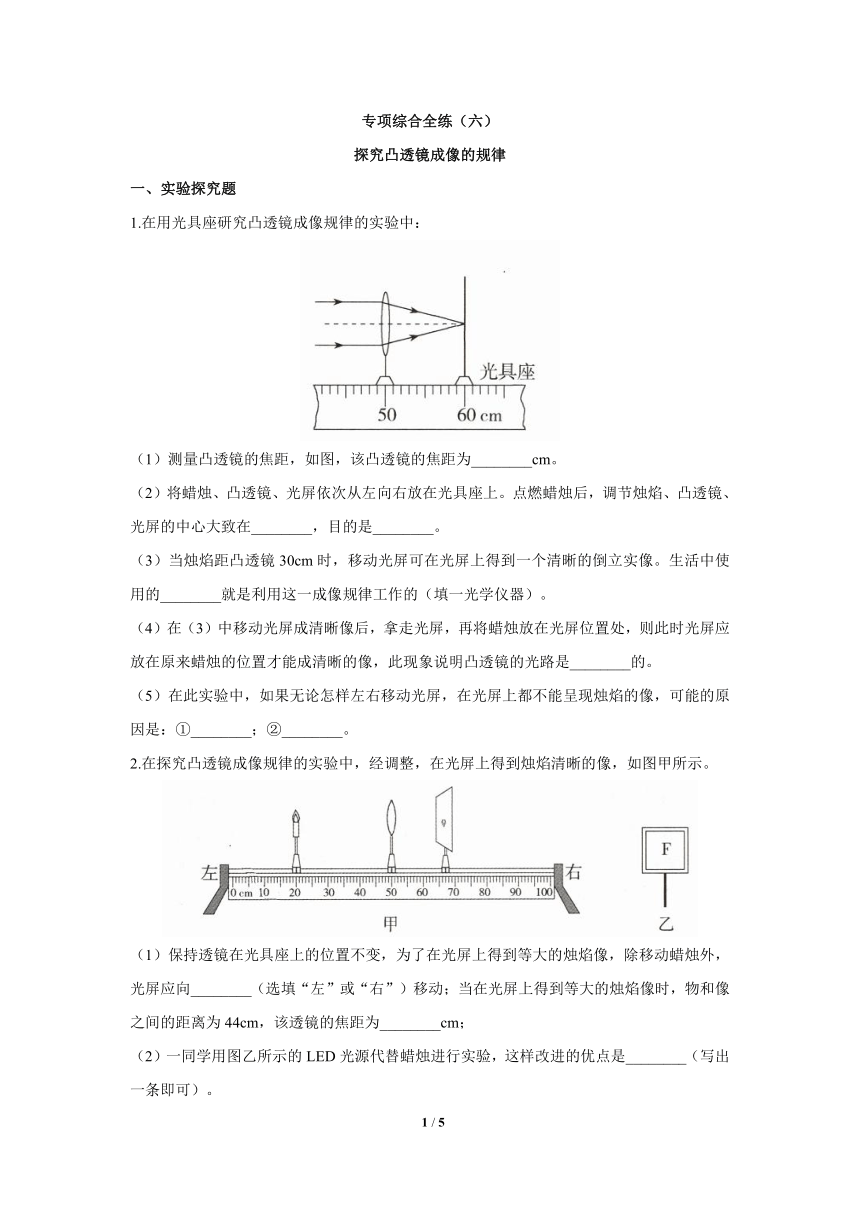

1.在用光具座研究凸透镜成像规律的实验中：
（1）测量凸透镜的焦距，如图，该凸透镜的焦距为________cm。
（2）将蜡烛、凸透镜、光屏依次从左向右放在光具座上。点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在________，目的是________。
（3）当烛焰距凸透镜30cm时，移动光屏可在光屏上得到一个清晰的倒立实像。生活中使用的________就是利用这一成像规律工作的（填一光学仪器）。
（4）在（3）中移动光屏成清晰像后，拿走光屏，再将蜡烛放在光屏位置处，则此时光屏应放在原来蜡烛的位置才能成清晰的像，此现象说明凸透镜的光路是________的。
（5）在此实验中，如果无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，可能的原因是：①________；②________。
2.在探究凸透镜成像规律的实验中，经调整，在光屏上得到烛焰清晰的像，如图甲所示。
（1）保持透镜在光具座上的位置不变，为了在光屏上得到等大的烛焰像，除移动蜡烛外，光屏应向________（选填“左”或“右”）移动；当在光屏上得到等大的烛焰像时，物和像之间的距离为44cm，该透镜的焦距为________cm；
（2）一同学用图乙所示的LED光源代替蜡烛进行实验，这样改进的优点是________（写出一条即可）。

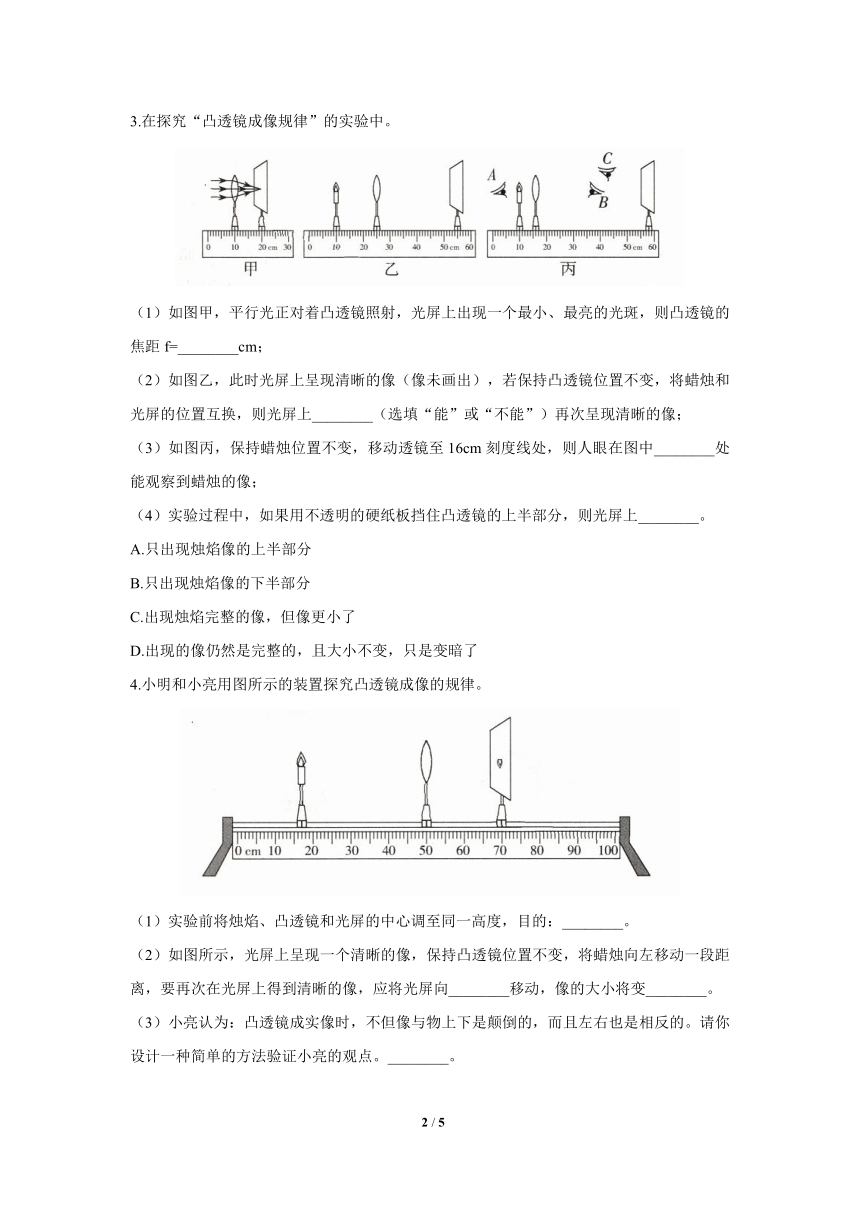

3.在探究“凸透镜成像规律”的实验中。
（1）如图甲，平行光正对着凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=________cm；
（2）如图乙，此时光屏上呈现清晰的像（像未画出），若保持凸透镜位置不变，将蜡烛和光屏的位置互换，则光屏上________（选填“能”或“不能”）再次呈现清晰的像；
（3）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中________处能观察到蜡烛的像；
（4）实验过程中，如果用不透明的硬纸板挡住凸透镜的上半部分，则光屏上________。
A.只出现烛焰像的上半部分
B.只出现烛焰像的下半部分
C.出现烛焰完整的像，但像更小了
D.出现的像仍然是完整的，且大小不变，只是变暗了
4.小明和小亮用图所示的装置探究凸透镜成像的规律。
（1）实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的：________。
（2）如图所示，光屏上呈现一个清晰的像，保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向________移动，像的大小将变________。
（3）小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小亮的观点。________。
参考答案
一、实验探究题
1.答案：（1）10.0 （2）同一高度 使烛焰的像成在光屏的中心 （3）照相机 （4）可逆 （5）①蜡烛恰好放到焦点上 ②蜡烛与凸透镜间的距离小于焦距
解析：（1）由图可知，焦点到透镜的距离即焦距，为10.0cm；（2）在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中心；（3）当物距为30cm时，物距大于二倍焦距，此时凸透镜成倒立、缩小的实像，照相机就是利用这个原理制成的；（4）当u>2f时，光屏上成倒立、缩小的实像，如果蜡烛和光屏互换位置，光屏上会得到倒立、放大的实像，说明凸透镜的光路是可逆的；（5）烛焰、凸透镜和光屏三者的中心若不在同一高度上，所成的像有可能不能呈现在光屏上；从成像规律上考虑：若蜡烛恰好放在焦点上，则不会成像；放在焦点以内，则会成正立、放大的虚像，虚像不会呈现在光屏上。故有以下几种可能：蜡烛恰好放到焦点上；蜡烛与凸透镜间的距离小于焦距；凸透镜、光屏与烛焰三者中心不在同一高度上；光具座不够长。
2.答案：（1）右 11 （2）增加物体的亮度，使成像更清晰
解析：（1）在图甲中，物距大于像距，光屏上成倒立、缩小、清晰的实像，此时u>2f，f3.答案：（1）10.0 （2）能 （3）B （4）D
解析：（1）由图甲可知凸透镜的焦距f=20.0cm-10.0cm=10.0cm；（2）因焦距为10cm，物距为15cm，物距在一倍焦距与二倍焦距之间，烛焰可在光屏上成清晰、放大、倒立的实像；若保持凸透镜位置不变，将蜡烛和光屏的位置互换，光屏上成倒立、缩小的清晰实像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16.0cm-10.0cm=6.0cm，u4.答案：（1）使像成在光屏的中央 （2）左 小 （3）沿水平且垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反
解析：（1）探究凸透镜成像的规律实验中，在光具座上依次放置蜡烛、凸透镜、光屏，烛焰、凸透镜、光屏三者中心调至同一高度，目的是使像成在光屏的中央；（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，物距变大，则像距减小、像变小，要想在光屏上成清晰的像，应将光屏向左调节，此时像的大小比之前的像要小些；（3）沿水平且垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反，可验证小亮的观点。
