第十九章 生活用电 单元检测卷
一、单选题(共15小题)
1.一只鸟落在高压输电线的裸线上不会触电，是由于(　　)
A． 鸟是绝缘体
B． 鸟的生命力特别强，能耐高压
C． 鸟只停在一根电线上，两爪之间的电压很小，通过的电流很小
D． 电线的电压是安全电压
2.人发生触电事故的原因是(　　)
A． 人体能导电
B． 人体带电太多了
C． 通过人体的电流超过了一定限度
D． 人体接触了用电器
3.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用(　　)
A． 5 A的保险丝
B． 6 A的保险丝
C． 3 A的保险丝
D． 10 A的保险丝
4.下列关于家庭电路的说法中，错误的是(　　)
A． 家庭电路的电压是220 V
B． 照明灯和控制它的开关是串联的
C． 电视机和洗衣机是并联的
D． 家用的普通照明灯正常发光时，通过灯丝的电流2A
5.小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是(　　)
A． 漏电电流大于30 mA，保护器会在0.1秒之内切断电源
B． 漏电持续时间超过0.1秒时保护器才能动作
C． 当漏电电流达到15 mA时就能起到可靠的保护作用
D． 只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用

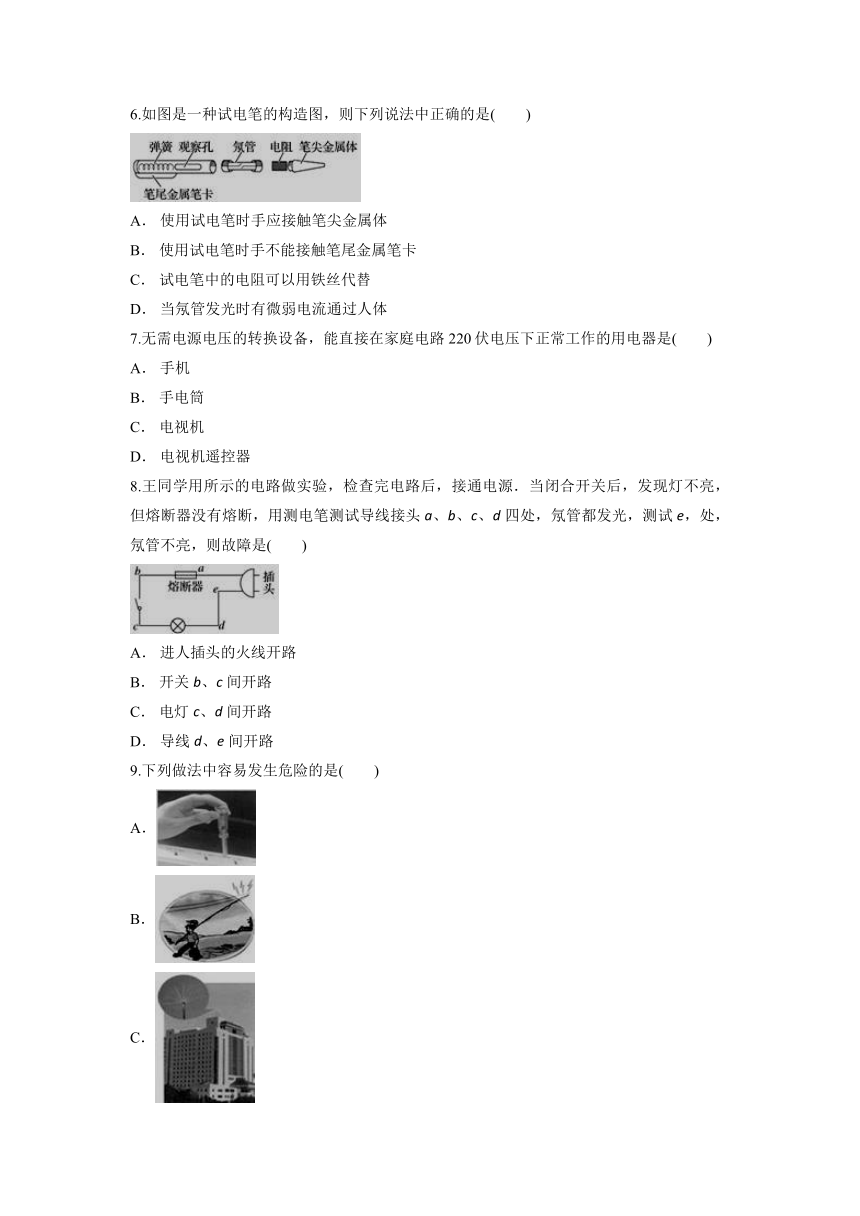

6.如图是一种试电笔的构造图，则下列说法中正确的是(　　)
A． 使用试电笔时手应接触笔尖金属体
B． 使用试电笔时手不能接触笔尾金属笔卡
C． 试电笔中的电阻可以用铁丝代替
D． 当氖管发光时有微弱电流通过人体
7.无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是(　　)
A． 手机
B． 手电筒
C． 电视机
D． 电视机遥控器
8.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是(　　)
A． 进人插头的火线开路
B． 开关b、c间开路
C． 电灯c、d间开路
D． 导线d、e间开路
9.下列做法中容易发生危险的是(　　)
A．
B．
C．
D．

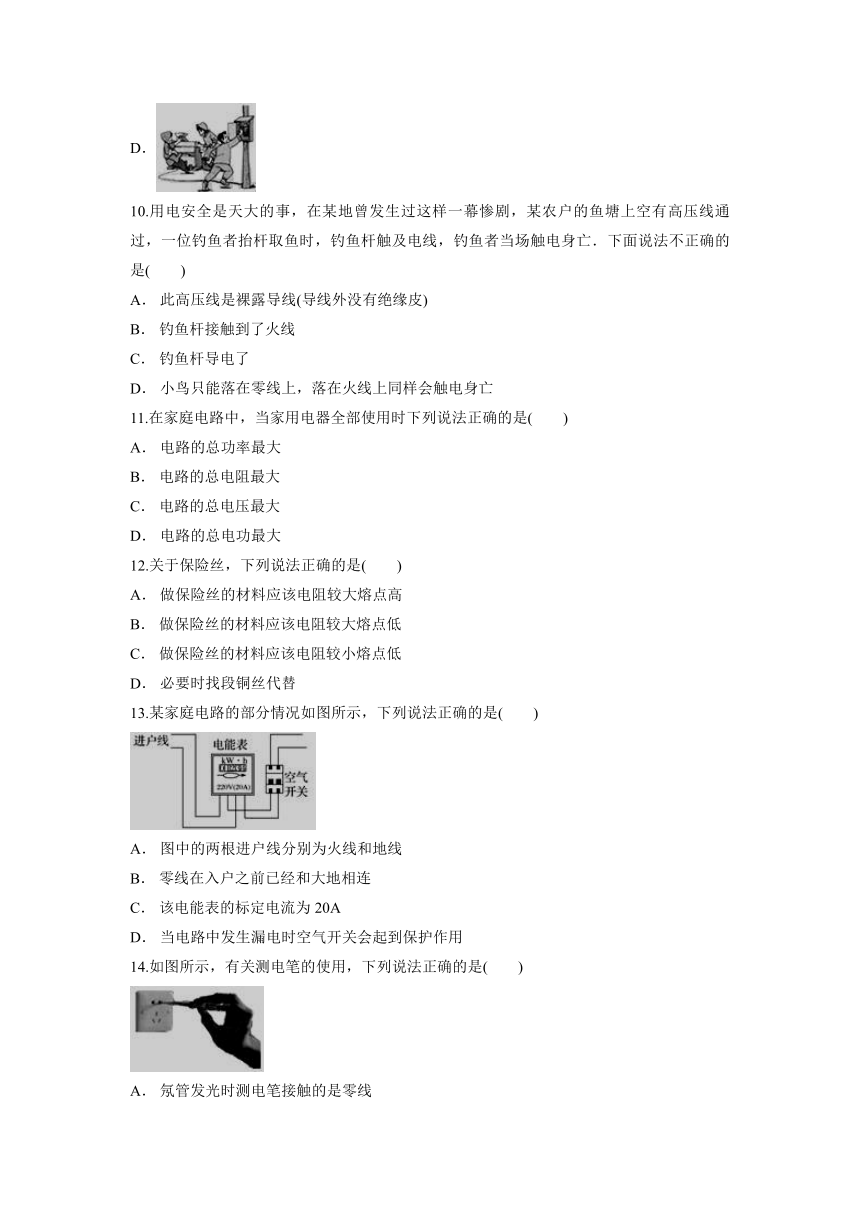

10.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是(　　)
A． 此高压线是裸露导线(导线外没有绝缘皮)
B． 钓鱼杆接触到了火线
C． 钓鱼杆导电了
D． 小鸟只能落在零线上，落在火线上同样会触电身亡
11.在家庭电路中，当家用电器全部使用时下列说法正确的是(　　)
A． 电路的总功率最大
B． 电路的总电阻最大
C． 电路的总电压最大
D． 电路的总电功最大
12.关于保险丝，下列说法正确的是(　　)
A． 做保险丝的材料应该电阻较大熔点高
B． 做保险丝的材料应该电阻较大熔点低
C． 做保险丝的材料应该电阻较小熔点低
D． 必要时找段铜丝代替
13.某家庭电路的部分情况如图所示，下列说法正确的是(　　)
A． 图中的两根进户线分别为火线和地线
B． 零线在入户之前已经和大地相连
C． 该电能表的标定电流为20A
D． 当电路中发生漏电时空气开关会起到保护作用
14.如图所示，有关测电笔的使用，下列说法正确的是(　　)
A． 氖管发光时测电笔接触的是零线
B． 使用时手可以接触测电笔的任何部位
C． 氖管发光时测电笔接触的是火线
D． 测电笔与手接触的部分都是绝缘体

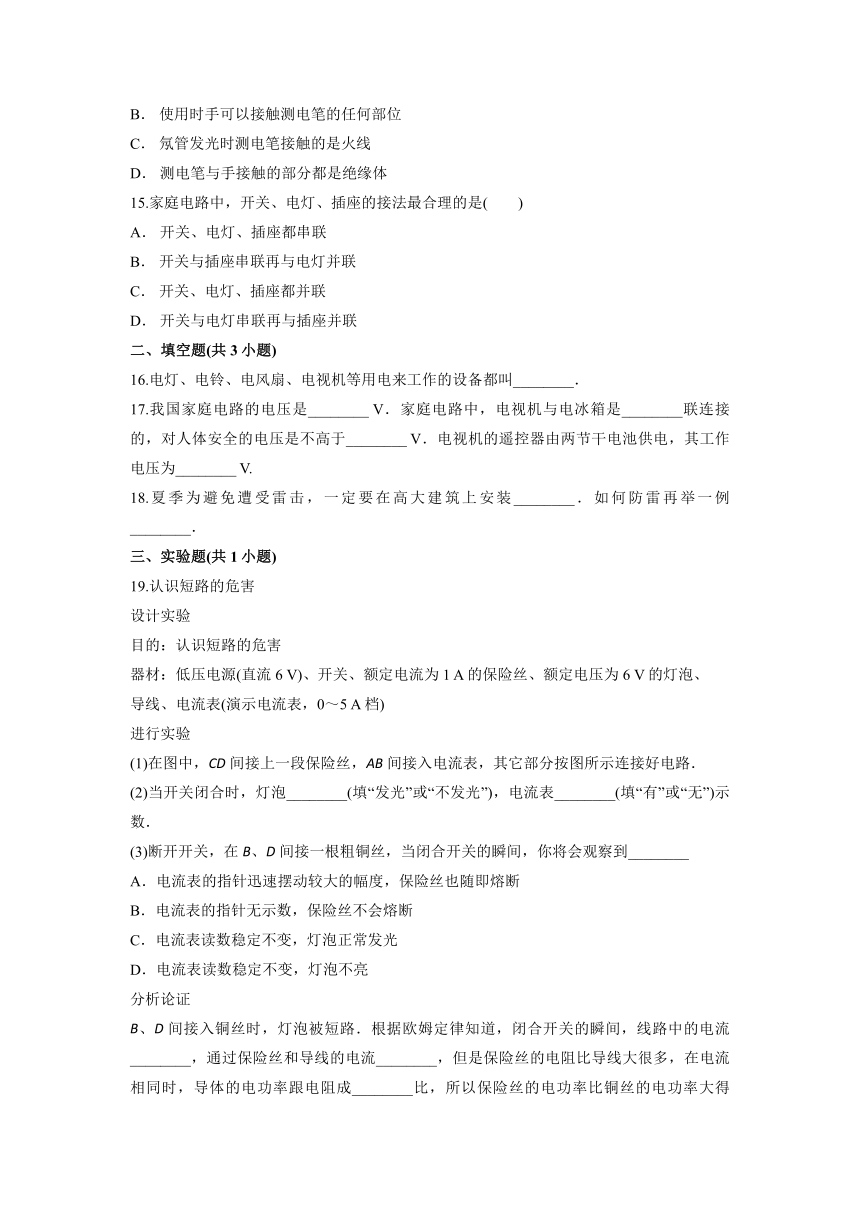

15.家庭电路中，开关、电灯、插座的接法最合理的是(　　)
A． 开关、电灯、插座都串联
B． 开关与插座串联再与电灯并联
C． 开关、电灯、插座都并联
D． 开关与电灯串联再与插座并联
二、填空题(共3小题)
16.电灯、电铃、电风扇、电视机等用电来工作的设备都叫________．
17.我国家庭电路的电压是________ V．家庭电路中，电视机与电冰箱是________联连接的，对人体安全的电压是不高于________ V．电视机的遥控器由两节干电池供电，其工作电压为________ V.
18.夏季为避免遭受雷击，一定要在高大建筑上安装________．如何防雷再举一例________．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)

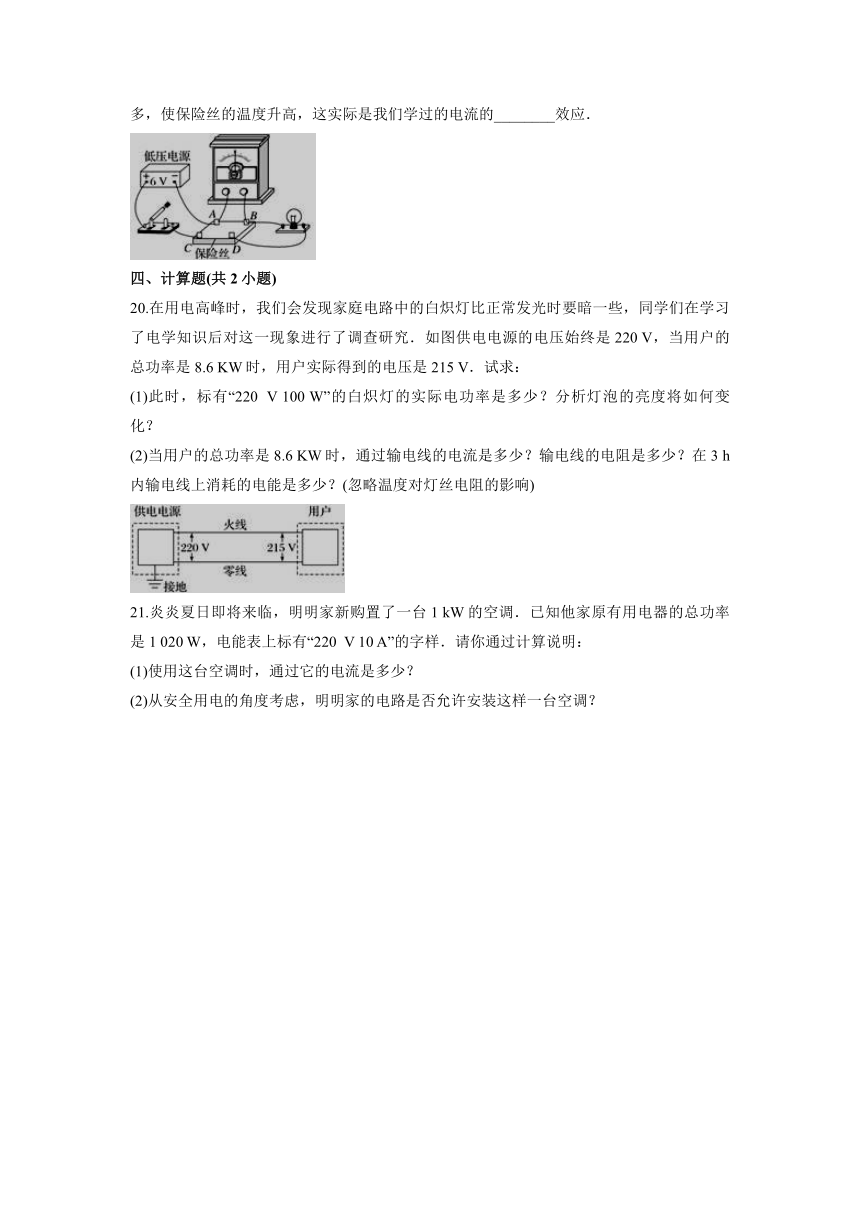

20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】C
【解析】落在高压线上的鸟儿不会触电死亡，是因为鸟儿双脚落在同一条导线上，几乎没有电流流过鸟的身体，所以不会被电死，故A、B、D不符合题意，只有C符合题意；
2.【答案】C
【解析】通常情况下，不高于36 V的电压对人是安全的，称为安全电压．当加在人体上的电压大到一定数值时，就可能发生触电事故．
3.【答案】D
【解析】一盏电灯的电流是：I＝＝≈0.18 A；
总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以分析四选项可知，D选项符合题意．
4.【答案】D
【解析】A、据课本知识可知，家庭电路电压是220 V，故A正确；
B、用电器的开关可以控制用电器，所以开关和用电器是串联关系，故B正确；
C、在家庭电路中，各个用电器是互不影响的，所以都是并联的关系，故电视机和洗衣机是并联的，故C正确；
D、若灯丝的电流2A，则灯泡的功率是：P＝UI＝220 V×2A＝440 W，不可能这么大，所以D错误；
5.【答案】A
【解析】A、漏电电流大于30 mA，保护器会在0.1 s之内切断电源，故该选项正确；
B、据上面的数据可知，只要在漏电电流大于30 mA，保护器会在0.1 s之内切断电源，故该选项错误；
C、题目中的额定不动作电流为15 mA，其表示：电路中漏电电流小于15毫安时，保护器不会自动切断电源起保护作用．故该选项错误；
D、题目中的220 V　20 A表示：20 A、220 V是说漏电保护器的额定电流是20安，额定电压是220伏，当与它控制的电路中的电流和电压超过其额定值时，漏电保护器会自动切断电源起保护作用，但在进户电压和电流小于它的额定值时，如果漏电流大于其额定值，也会自动切断电源起保护作用．故该选项错误．
6.【答案】D
【解析】AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；
CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确．
7.【答案】C
【解析】A、手机电池的电压是3.6 V，直接接在220 V电源上会被烧坏．不符合题意．
B、手电筒的电源电压是3 V或4.5 V，直接接在220 V电源上会被烧坏．不符合题意．
C、电视机的额定电压是220 V，直接接在220 V电源上会正常工作．符合题意．
D、电视机遥控器电源电压是3 V，直接接在220 V电源上会被烧坏．不符合题意．
8.【答案】D
【解析】由题意可知，测电笔测a、b、c、d四处，氖管都发光，测试e处，氖管不亮，这说明a、b、c、d四处与火线是连通的是，而e处与火线没有连通，所以在d、e之间有断的地方．
9.【答案】B
【解析】A、正确使用测电笔的方法，笔尖接触检测的导线，笔尾接触手，才能检测导线是零线还是火线．不会发生危险；
B、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．容易发生危险；
C、当带电云层靠近建筑物时，避雷针上产生的感应电荷会通过针尖放电，逐渐中和云中的电荷，使建筑物免遭雷击．不会发生危险；
D、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故．不会发生危险．
10.【答案】D
【解析】钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；
A、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故A正确；
B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B正确；
C、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故C正确；
D、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故D错误．
11.【答案】A
【解析】A、并联的支路最多时，功率最大，故A正确；
B、并联支路越多，总电阻越小，故B错误；
C、家庭电路电压不随用电器而变，总是220 V，故C错误；
D、用电器工作的时间不确定，无法说电功大小，故错误．
12.【答案】B
【解析】A、根据焦耳定律可知保险丝应由电阻大、熔点低的材料制成；故A、C错误，B正确；
D、铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，故D错误．
13.【答案】B
【解析】A、进户线分为火线和零线，故A错误；
B、零线在入户之前已经和大地相连，故B正确；
C、电能表的标定电流为10A，额定最大电流为20A，故C错误；
D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，故D 错误．
14.【答案】C
【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．
BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．
15.【答案】D
【解析】开关要控制电灯，应与电灯串联，插座是为了方便接入用电器，应与开关控制的电灯并联．
16.【答案】用电器
【解析】因为电灯、电铃、电风扇和电视机都是消耗电能的，所以它们都是用电器．
17.【答案】220　并　36　3
【解析】我国家庭电路的电压是220 V，在家庭电路中电视机与电冰箱是并联的，这样在工作时才能互不影响；
对人体安全的电压是不高于36 V．一切干电池的电压是1.5 V，两节干电池的电压为2×1.5 V＝3 V.
18.【答案】避雷针　不在大树下避雨
【解析】(1)高大建筑物的里里外外都有金属，如不加避雷针，闪电在向下流动的过程中，可能会击中建筑物顶端的金属物体，从而放电，这样会损坏建筑物．故高大建筑物上要安装避雷针；
(2)如果在户外遇到雷雨天气，为了避免遭雷击，就不在大树下避雨，不在湖里游泳等．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
