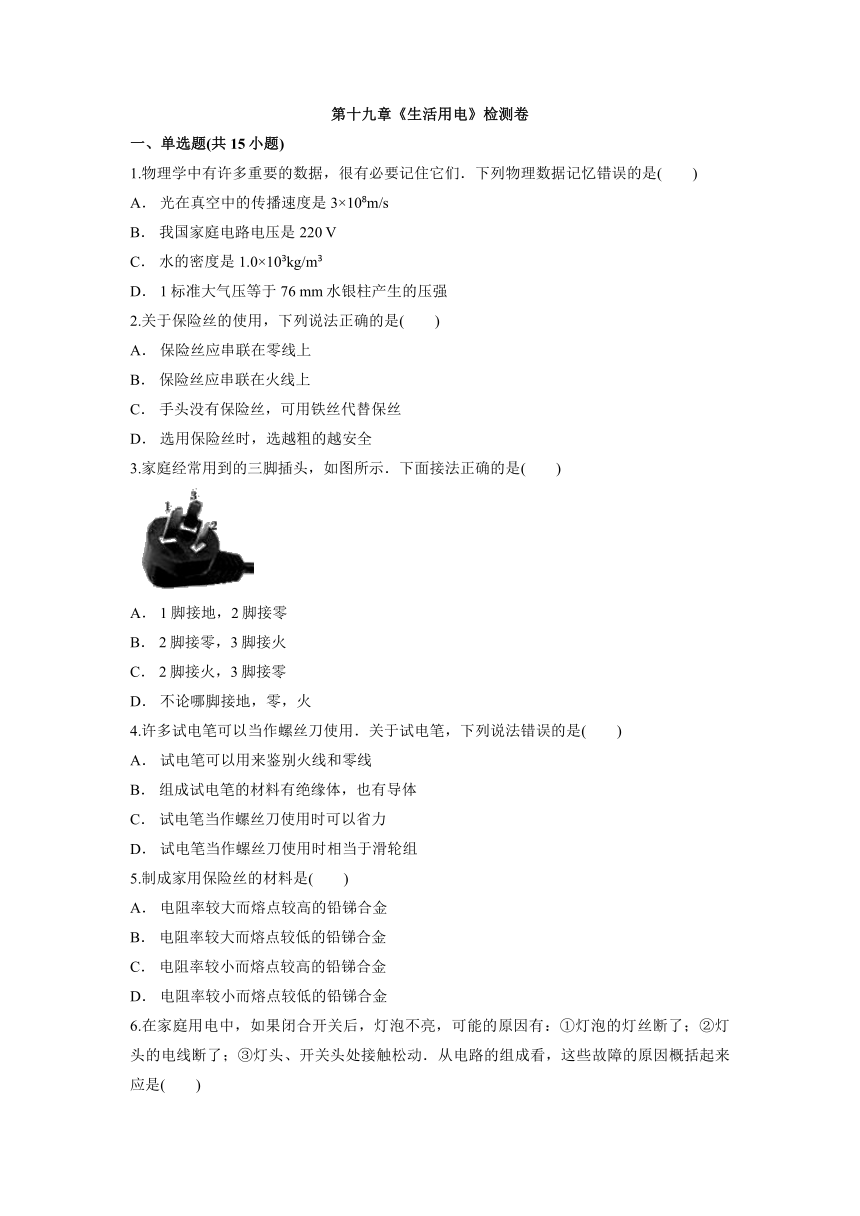

第十九章《生活用电》检测卷
一、单选题(共15小题)
1.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是(　　)
A． 光在真空中的传播速度是3×108m/s
B． 我国家庭电路电压是220 V
C． 水的密度是1.0×103kg/m3
D． 1标准大气压等于76 mm水银柱产生的压强
2.关于保险丝的使用，下列说法正确的是(　　)
A． 保险丝应串联在零线上
B． 保险丝应串联在火线上
C． 手头没有保险丝，可用铁丝代替保丝
D． 选用保险丝时，选越粗的越安全
3.家庭经常用到的三脚插头，如图所示．下面接法正确的是(　　)
A． 1脚接地，2脚接零
B． 2脚接零，3脚接火
C． 2脚接火，3脚接零
D． 不论哪脚接地，零，火
4.许多试电笔可以当作螺丝刀使用．关于试电笔，下列说法错误的是(　　)
A． 试电笔可以用来鉴别火线和零线
B． 组成试电笔的材料有绝缘体，也有导体
C． 试电笔当作螺丝刀使用时可以省力
D． 试电笔当作螺丝刀使用时相当于滑轮组
5.制成家用保险丝的材料是(　　)
A． 电阻率较大而熔点较高的铅锑合金
B． 电阻率较大而熔点较低的铅锑合金
C． 电阻率较小而熔点较高的铅锑合金
D． 电阻率较小而熔点较低的铅锑合金
6.在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是(　　)
A． 短路
B． 无电源
C． 开路
D． 以上说法都不对

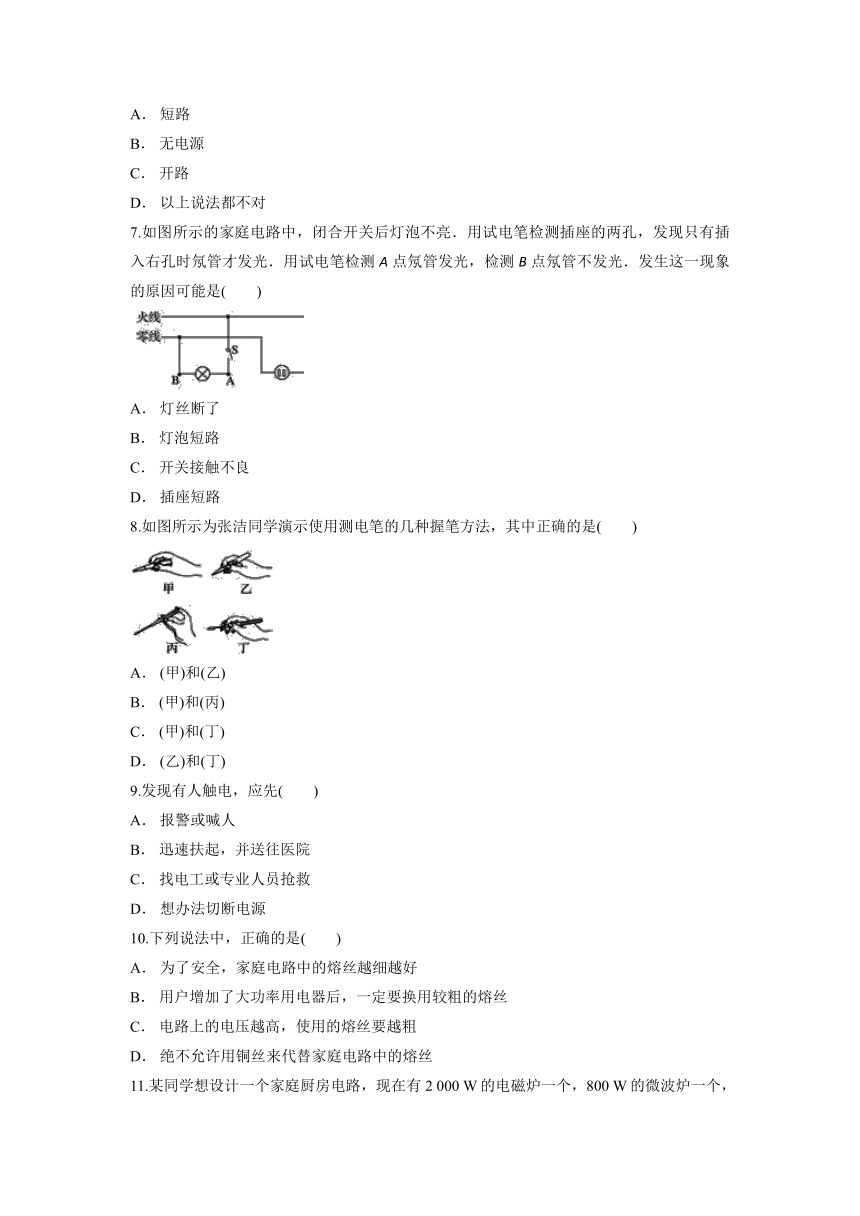

7.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是(　　)
A． 灯丝断了
B． 灯泡短路
C． 开关接触不良
D． 插座短路
8.如图所示为张洁同学演示使用测电笔的几种握笔方法，其中正确的是(　　)
A． (甲)和(乙)
B． (甲)和(丙)
C． (甲)和(丁)
D． (乙)和(丁)
9.发现有人触电，应先(　　)
A． 报警或喊人
B． 迅速扶起，并送往医院
C． 找电工或专业人员抢救
D． 想办法切断电源
10.下列说法中，正确的是(　　)
A． 为了安全，家庭电路中的熔丝越细越好
B． 用户增加了大功率用电器后，一定要换用较粗的熔丝
C． 电路上的电压越高，使用的熔丝要越粗
D． 绝不允许用铜丝来代替家庭电路中的熔丝

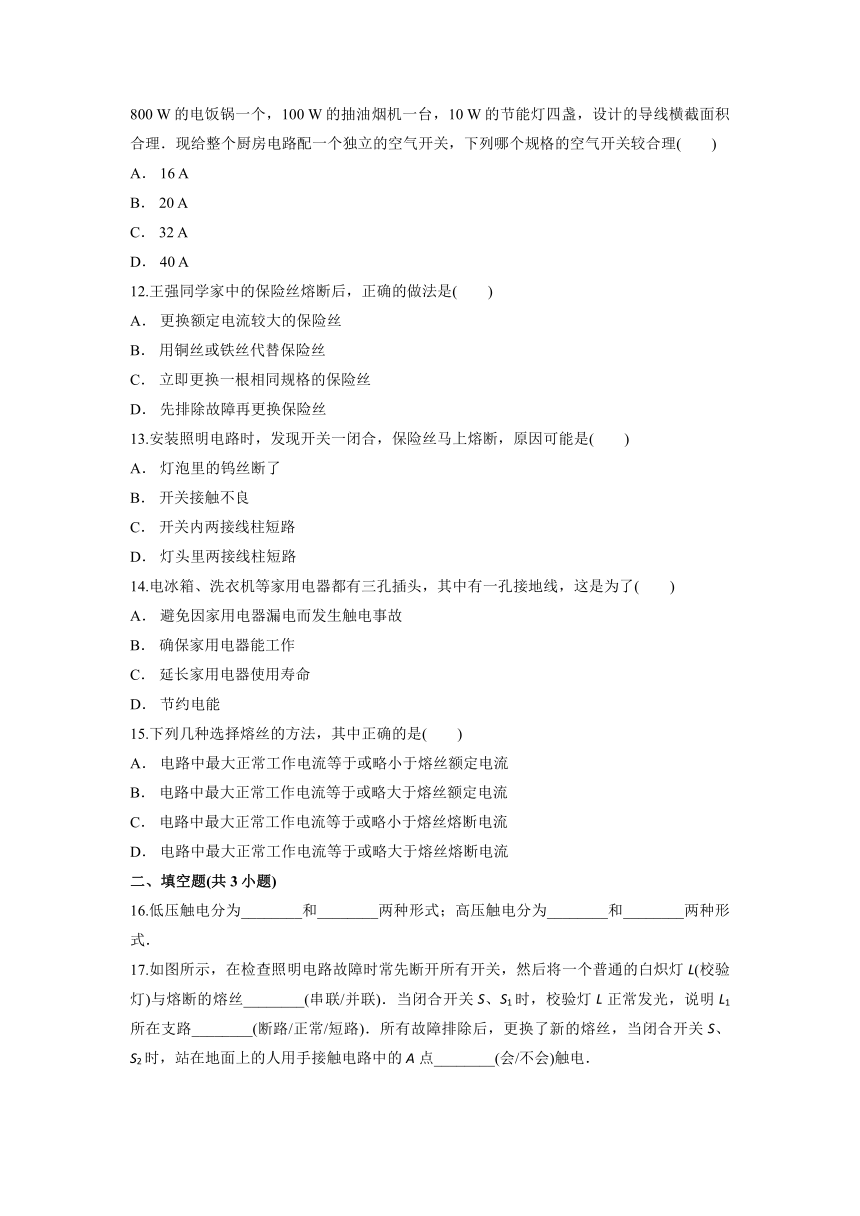

11.某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理(　　)
A． 16 A
B． 20 A
C． 32 A
D． 40 A
12.王强同学家中的保险丝熔断后，正确的做法是(　　)
A． 更换额定电流较大的保险丝
B． 用铜丝或铁丝代替保险丝
C． 立即更换一根相同规格的保险丝
D． 先排除故障再更换保险丝
13.安装照明电路时，发现开关一闭合，保险丝马上熔断，原因可能是(　　)
A． 灯泡里的钨丝断了
B． 开关接触不良
C． 开关内两接线柱短路
D． 灯头里两接线柱短路
14.电冰箱、洗衣机等家用电器都有三孔插头，其中有一孔接地线，这是为了(　　)
A． 避免因家用电器漏电而发生触电事故
B． 确保家用电器能工作
C． 延长家用电器使用寿命
D． 节约电能
15.下列几种选择熔丝的方法，其中正确的是(　　)
A． 电路中最大正常工作电流等于或略小于熔丝额定电流
B． 电路中最大正常工作电流等于或略大于熔丝额定电流
C． 电路中最大正常工作电流等于或略小于熔丝熔断电流
D． 电路中最大正常工作电流等于或略大于熔丝熔断电流
二、填空题(共3小题)
16.低压触电分为________和________两种形式；高压触电分为________和________两种形式．

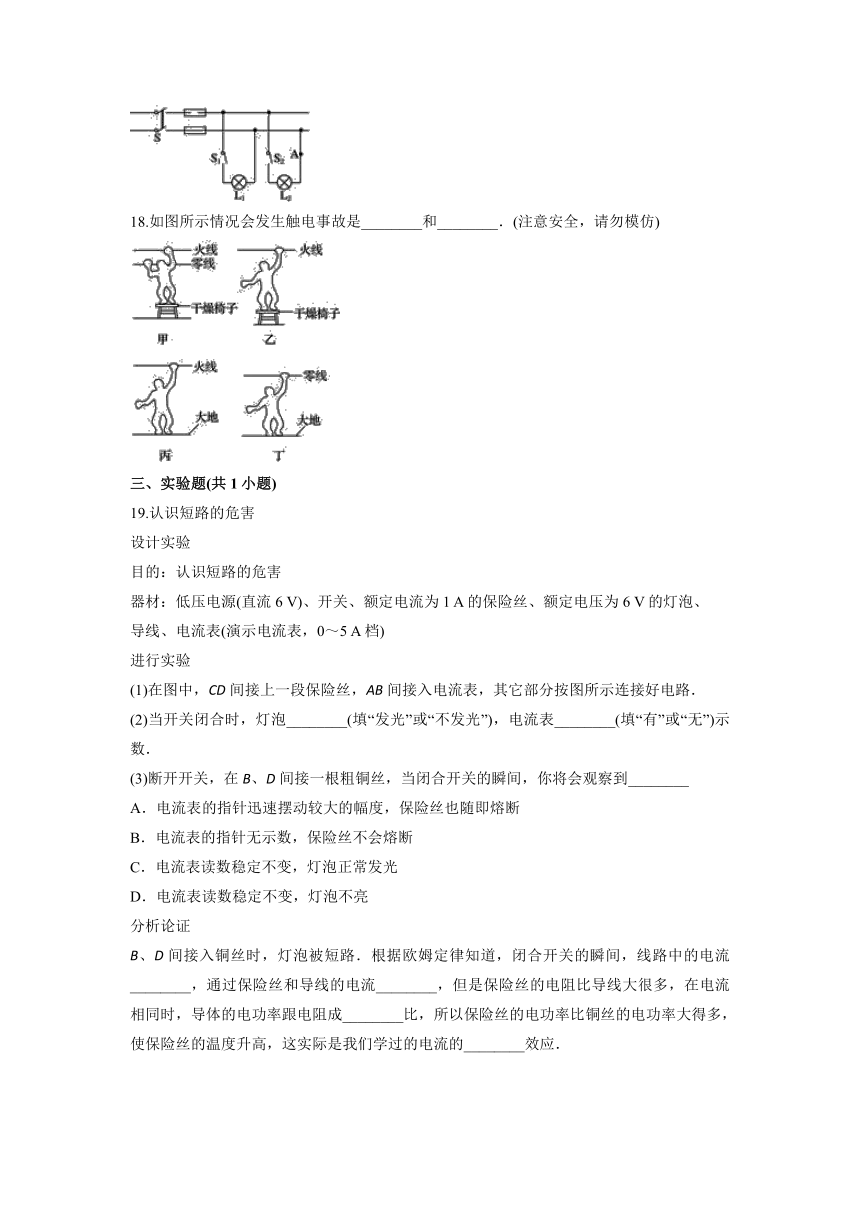

17.如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L(校验灯)与熔断的熔丝________(串联/并联)．当闭合开关S、S1时，校验灯L正常发光，说明L1所在支路________(断路/正常/短路)．所有故障排除后，更换了新的熔丝，当闭合开关S、S2时，站在地面上的人用手接触电路中的A点________(会/不会)触电．
18.如图所示情况会发生触电事故是________和________．(注意安全，请勿模仿)
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
21.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
答案解析
1.【答案】D
【解析】A、光是一种电磁波，光在真空中的传播速度是3×108m/s.不符合题意．
B、我国家庭电路电压是220 V．不符合题意．
C、水的密度是1.0×103kg/m3.不符合题意．
D、标准大气压等于76 cm水银柱产生的压强．符合题意．
2.【答案】B
【解析】A、保险丝若串联在零线上，当熔断时，用电器依然带电，此时还有发生触电的危险，故A错误；
B、由保险丝的作用可知，保险丝必须串联在火线上，在熔断时切断电源，对电路起到保护作用，故B正确；
C、铁丝的熔点高，在电流过大时不易熔断，故手头没有保险丝不能用铁丝代替保险丝，故C错误；
D、越粗的保险丝，在电流过大时不易熔断，故反而越不安全，故D错误．
3.【答案】C
【解析】因三孔插座的最上面的孔接地线．为了防止金属外壳的用电器的外壳带电，外壳要接地线；
三孔插座的接法是左零右火上接地；所以对应左孔的应该是3脚；对应右孔的应该是2脚，所以3脚接零，2脚接火；
4.【答案】D
【解析】A、试电笔可以用来鉴别火线和零线，能使氖管发光的是火线，不能使氖管发光的是零线，故A正确；
B、组成试电笔的材料有绝缘体，也有导体，其中外壳是绝缘体，笔尖、笔尾和里面都有导体，故B正确；
C、试电笔当作螺丝刀使用时相当于轮轴，可以省力，故C正确；
D、试电笔当作螺丝刀使用时相当于轮轴，而不是滑轮组，故D错误．
5.【答案】B
【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．
6.【答案】C
【解析】①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．造成接触不良都是电路在某处断开了，形成了开路．
7.【答案】A
【解析】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能灯丝断了．
8.【答案】B
【解析】使用测电笔时，手如果不接触尾部金属体，氖管不会发光，是辨别不出火线和零线的；手如果接触笔尖金属体会发生触电事故．
所以(甲)(丙)符合操作规则，(乙)(丁)不符合操作规范．
9.【答案】D
【解析】一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，使触电者与电源脱离，并进行现场抢救．
10.【答案】D
【解析】当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路；
选用保险丝的标准：规格适合的保险丝；同样长度的情况下，比较细的保险丝电阻大，易熔断，使电路中电器不能正常工作；比较粗的电阻丝电阻小，不易熔断，起不到保护电路的作用，故AB错误；
要根据电路的需要(允许通过的最大电流)选择规则适合的保险丝，与电压无关，故C错误；
铜丝的电阻率小、熔点高，代替保险丝不能熔断，起不到保险作用，故D正确．
11.【答案】B
【解析】家庭所有用电器的总功率P总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；
由公式P＝UI得，
这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，
所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20 A最合适．
12.【答案】D
【解析】家庭电路中的保险丝熔断后，应该查找熔断的原因，换用合适的保险丝，不能用更粗的或者铜丝代替，因为这样起不到保险作用，如果不查找原因直接更换一条同样的保险丝，闭合开关仍然要熔断．
13.【答案】D
【解析】A、灯泡里的钨丝断了属于电路断路，电路中没有电流，保险丝不会熔断；
B、开关接触不良属于电路断路，电路中没有电流，保险丝不会熔断；
C、开关短路相当于开关闭合，保险丝不会熔断．
D、灯座短路，会造成电路电流过大，保险丝熔断．
14.【答案】A
【解析】洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生．
15.【答案】A
【解析】保险丝串联在电路中，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故应使保险丝的额定电流等于或略大于电路中的最大正常工作电流.
16.【答案】单线触电　双线触电　高压电弧触电　跨步电压触电
【解析】触电是指有电流通过人体造成事故；
单线触电是人体直接或间接接触火线；双线触电是人体的一部分接触火线，另一部分接触零线；
高压电弧触电是指人或牲畜接近高压带电体，使高压带电体周围的空气被电离，就会导电，使人或牲畜触电；在距离电线落地点8～10米以内，会在两脚之间形成电压，即跨步电压，由跨步电压引起的人体触电，称为跨步电压触电
17.【答案】并联　短路　不会
【解析】在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L(校验灯)与熔断的熔丝并联，校验灯串联在电路中．
“校验灯”若正常发光，说明得到了220 V的电压，电路中有短路情况；若发光暗红，校验灯得到了不足220 V的电压，说明支路是通路；若不发光，说明该支路开路了；
当闭合开关S、S1时，校验灯L正常发光，说明L1所在支路短路．
所有故障排除后，更换了新的熔丝，当闭合开关S、S2时，有熔断丝的保护，站在地面上的人用手接触电路中的A点不会触电．
18.【答案】甲　丙
【解析】人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，
图甲、丙中有电流流过人体，会触电，图乙、丁中没有电流流过人体，不会触电．
19.【答案】(2)发光　 有　(3)A　 很大　相同　正　热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
21.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
