第十五章《电流和电路》检测卷 2021—2022学年人教版物理九年级（含解析）

第十五章《电流和电路》检测卷
一、单选题(共15小题)

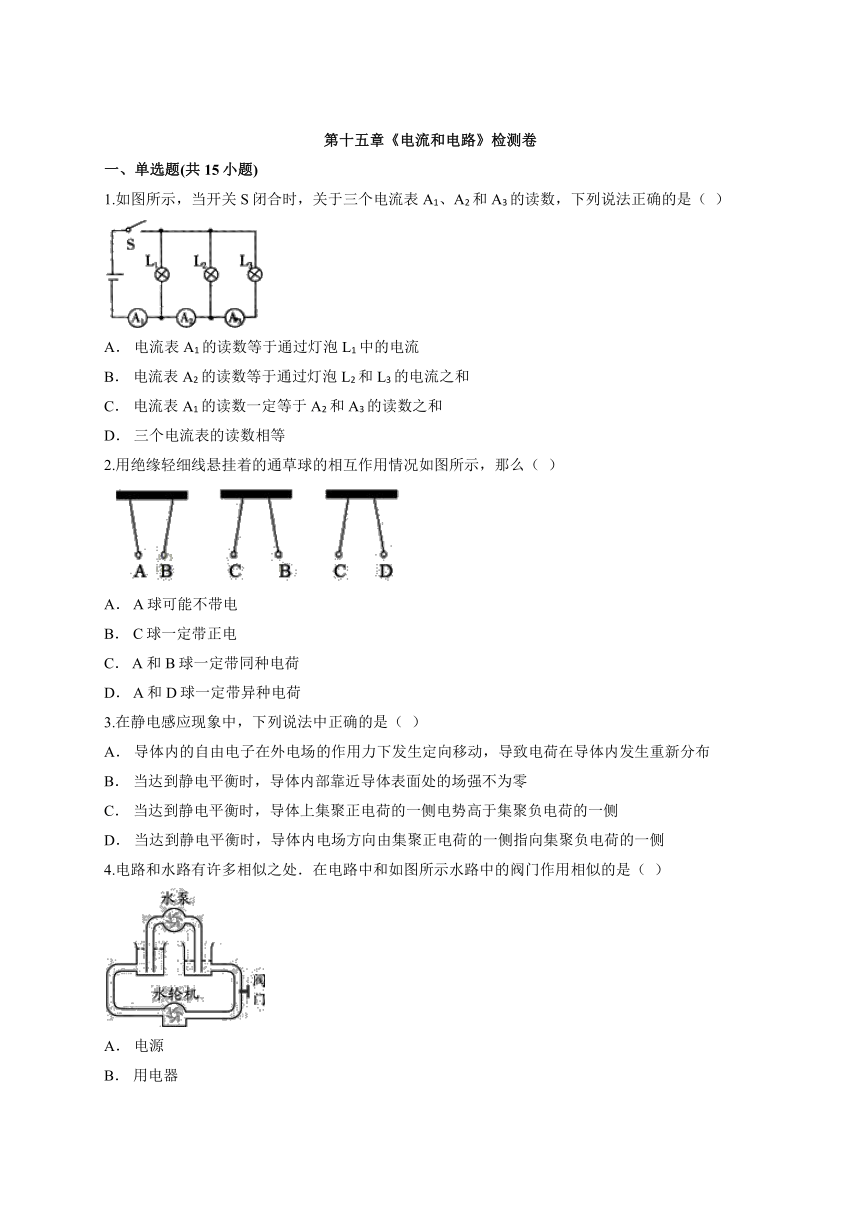

1.如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法正确的是（ ）
A． 电流表A1的读数等于通过灯泡L1中的电流
B． 电流表A2的读数等于通过灯泡L2和L3的电流之和
C． 电流表A1的读数一定等于A2和A3的读数之和
D． 三个电流表的读数相等
2.用绝缘轻细线悬挂着的通草球的相互作用情况如图所示，那么（ ）
A． A球可能不带电
B． C球一定带正电
C． A和 B球一定带同种电荷
D． A和 D球一定带异种电荷
3.在静电感应现象中，下列说法中正确的是（ ）
A． 导体内的自由电子在外电场的作用力下发生定向移动，导致电荷在导体内发生重新分布
B． 当达到静电平衡时，导体内部靠近导体表面处的场强不为零
C． 当达到静电平衡时，导体上集聚正电荷的一侧电势高于集聚负电荷的一侧
D． 当达到静电平衡时，导体内电场方向由集聚正电荷的一侧指向集聚负电荷的一侧
4.电路和水路有许多相似之处．在电路中和如图所示水路中的阀门作用相似的是（ ）
A． 电源
B． 用电器
C． 开关
D． 导线
5.习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）
A．
B．
C．
D．
6.在如图所示的各电路中，两个灯泡属于并联的是（ ）
A．
B．
C．
D．

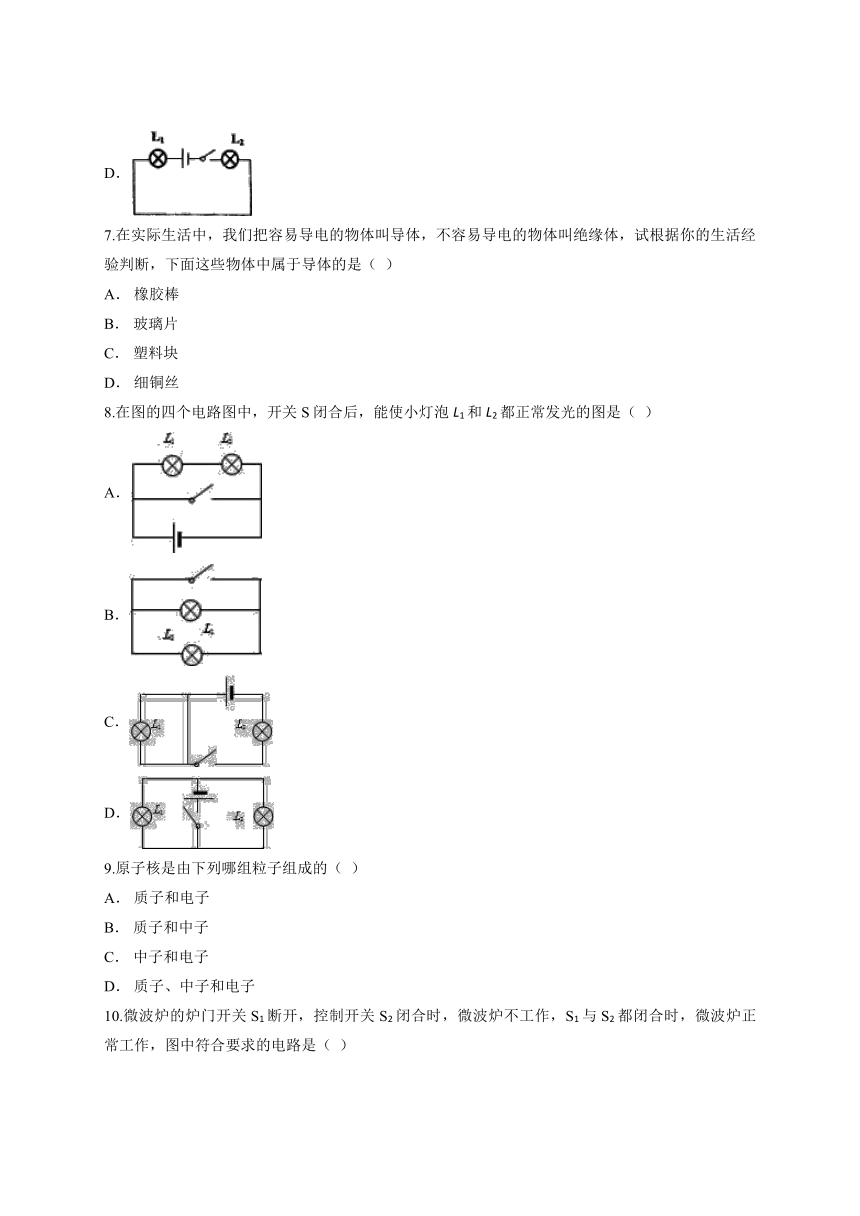

7.在实际生活中，我们把容易导电的物体叫导体，不容易导电的物体叫绝缘体，试根据你的生活经验判断，下面这些物体中属于导体的是（ ）
A． 橡胶棒
B． 玻璃片
C． 塑料块
D． 细铜丝
8.在图的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（ ）
A．
B．
C．
D．
9.原子核是由下列哪组粒子组成的（ ）
A． 质子和电子
B． 质子和中子
C． 中子和电子
D． 质子、中子和电子
10.微波炉的炉门开关S1断开，控制开关S2闭合时，微波炉不工作，S1与S2都闭合时，微波炉正常工作，图中符合要求的电路是（ ）
A．
B．
C．
D．

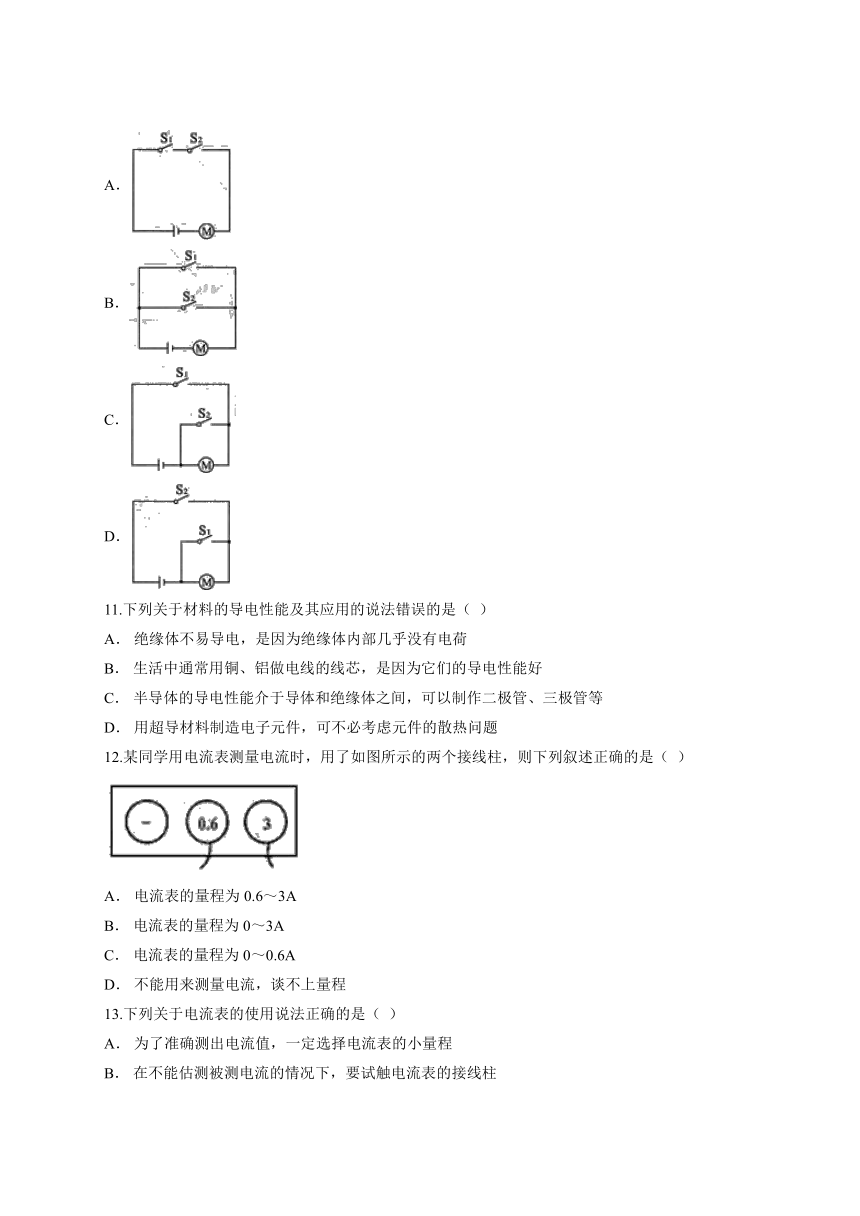

11.下列关于材料的导电性能及其应用的说法错误的是（ ）
A． 绝缘体不易导电，是因为绝缘体内部几乎没有电荷
B． 生活中通常用铜、铝做电线的线芯，是因为它们的导电性能好
C． 半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等
D． 用超导材料制造电子元件，可不必考虑元件的散热问题
12.某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A． 电流表的量程为0.6～3A
B． 电流表的量程为0～3A
C． 电流表的量程为0～0.6A
D． 不能用来测量电流，谈不上量程
13.下列关于电流表的使用说法正确的是（ ）
A． 为了准确测出电流值，一定选择电流表的小量程
B． 在不能估测被测电流的情况下，要试触电流表的接线柱
C． 必须把电流表接在电源的正极和用电器之间
D． 必须把电流表与被测电路并联
14.如图所示的电路中，使两盏灯都有电流流过的操作是（ ）
A． 开关S1、S2、S3都闭合
B． 只闭合开关S2、S3
C． 只闭合开关S2
D． 只闭合开关S1
15.如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．细丝张开的原因是（ ）
A． 异种电荷相吸
B． 同种电荷相斥
C． 分子间相斥
D． 大气压作用
二、填空题(共3小题)
16.自然界中有两种电荷，分别为________和________．元电荷e=________．
17.在下列电路中，使两灯同时发光的方法是S1______ ，S2______ ．（均选填“断开”或“闭合”）
18.如图所示，画出了几种常用元件及其在电路中的符号，请你在图中元件对应的空白处画出该元件的符号．
三、实验题(共3小题)
19.如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到．已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联的？对此，小可同学认为，可以简单的验证一下，请你帮他完成验证过程：他把其中一个灯泡拧下来，再闭合开关，如果出现________________的现象，说明两灯是串联的；如果出现______________的现象，说明两灯是并联的．根据分析结果，可以判断大街上的路灯同时亮起，同是熄灭，它们的连接方式是_______．
20.小东同学在进行探究串、并联电路的电流规律实验时根据图1连接好实物图．用电流表分别测出I、I1、I2、的电流，改变干电池的只数，重复实验，记录数据如表，
（1）在连接实验电路的过程中，开关应处于 ______ 状态，否则可能出现 ______ 而损坏电源；
（2）小东实验时，闭合开关后，若发现小灯泡不亮，则接着的操作是 ______
A、向老师提出更换小灯泡； B、检查所有接线柱是否接触良好．
（3）小东在测量电流时，发现电流表的指针偏转如图2所示，原因是 ______ ；
（4）小东改正错误后，将电流表的“-”接线柱接入电路，在用3A量程试触时，指针所指位置如图3所示，则小东的下一步的实验操作是 ______
A、接入电流表A接线柱然后读数；
B、接入电流表B接线柱然后读数；
C、断开开关，接入电流表A接线柱然后读数；
D、断开开关，接入电流表B接线柱然后读数；
（5）实验中测量三次的目的是 ______
（6）该同学根据实验得出结论：并联电路中干路的电流为支路电流的2倍，该实验有不完善之处，请你提出改进的建议： ______ ．
（7）并联电路的电流规律是： ______ ．
21.在“探究并联电路的电流规律”实验中，小明同学在老师的指导下，设计了如图所示的电路图．
设计进行实验：
（1）电流表在使用时必须___________联在被测电路中；
（2）闭合开关，测出通过C点的电流后，小明把电流表分别接入到电路中的A、B两点，测出通过A、B两点的电流，填入下表．
得出结论：并联电路中干路电流等于各支路电流之和
评估与交流
①实验过程中存在的问题：______________________；
②改进的方法：_________________________________；
③设计的表格中存在的不足之处是：_________________________________．
答案解析
1.【答案】B
【解析】AC、电流表A1测干路电流，读数等于通过灯泡L1、L2和L3的电流之和；故AC错误；
B、电流表A2测通过L2、L3的电流，故电流表A2的读数等于通过灯泡L2和L3的电流之和；故B正确
D、A3测通过L3的电流，A2测通过L2、L3的电流，A1测干路电流，因此I1＞I2＞I3．故D错误．
2.【答案】A
【解析】C球、B球相互排斥，说明B球、C球带同种电荷；C球、D球相互排斥，C球、D球带同种电荷．所以B球、C球和D球带同种电荷，但是不能确定B球、C球和D球带何种电荷．A球、B球相互吸引，说明A球和B球可能带异种电荷，或者B球个带电A球不带电．所以A正确，BCD错误．
3.【答案】A
【解析】导体内的自由电子在外电场的作用力下发生定向移动，导致电荷在导体内发生重新分布，符合静电感应现象的实质，故A正确；
当达到静电平衡时，感应电荷的电场与外电场大小相等方向相反，合场强处处为零，故B错误；
当达到静电平衡时，导体为等势体，故C错误；
当达到静电平衡时，感应电荷的电场与外电场大小相等方向相反，合场强处处为零，故D错误．
4.【答案】C
【解析】A、电源与水泵作用相似，电源提供电压，水泵提供水压，故A错误；
B、用电器与水轮机作用相似，用电器利用电流工作，水轮机利用水流工作，故B错误；
C、开关作用与阀门作用相似，开关控制电路的通断，阀门控制水路的通断，故C正确；
D、导线与水管作用相似，导线是电流的通道，水管是水流的通道，故D错误．
5.【答案】B
【解析】两灯泡并联接入电路中，电流有两条路径，两灯泡互不影响：
A、两灯泡并联接入电路，开关只控制一条支路，连接正确，不符合题意；
B、两灯泡串联接入电路，连接错误，符合题意；
C、两灯泡并联接入电路，开关在干路，控制整个电路，连接正确，不符合题意；
D、两灯泡并联接入电路，开关控制一条支路，连接正确，不符合题意．
6.【答案】C
【解析】ABD中的两灯泡均为顺次连接，因此为串联电路，不符合题意；
C中的两灯泡为并列连接，因此两灯泡形成的电路为并联电路，符合题意．
7.【答案】D
【解析】容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体：塑料、玻璃、陶瓷、橡胶、干木棍、干燥的空气等．
ABC、橡胶棒、玻璃片、塑料块都不容易导电，是绝缘体，不合题意；
D、细铜丝是金属，容易导电，是导体，符合题意．
8.【答案】D
【解析】A、当开关闭合时，形成电源短路，故两个灯泡都不发光；
B、该电路中没有电源，因此灯泡均不会发光；
C、开关闭合后，为L2的基本电路，L1被短路；
D、开关闭合后，两灯泡并联连接，因此两灯泡都能正常发光．
9.【答案】B
【解析】分子是由原子组成的;原子是由原子核和核外电子组成的;原子核是由质子和中子组成.
10.【答案】A
【解析】微波炉的炉门开关S1断开，控制开关S2闭合时，微波炉不工作，S1与S2都闭合时，微波炉正常工作，说明两开关相互影响，不能独立工作，两开关是串联的，由图示电路图可知，A正确.
11.【答案】A
【解析】A、绝缘体不善于导电，不是因为绝缘体内没有电荷，而是因为绝缘体内几乎没有能够自由移动的电荷，故A错误；
B、因为铜和铝的导电性能好，生活中通常用铜、铝做电线的线芯，故B正确；
C、半导体的导电性能介于导体和绝缘体之间，可以制作二极管、三极管等，在社会各领域应用广泛，故C正确；
D、超导材料的特点就是在温度很低时电阻为零，制造电子元件时，由于没有电阻，不必考虑散热问题，故D正确．
12.【答案】D
【解析】应用电流表时，电流必须从正接线柱流入，负接线柱流出，图中接了两个正接线柱，无法测量电流，选D.
13.【答案】B
【解析】A、为了准确测出电流值，在不超量程的情况下，尽量选择电流表的小量程，而不是一定选择小量程，故A错误；
B、在不能估测被测电流的情况下，要试触电流表的接线柱，再确定量程的选择，故B正确；
C、电流表应与被测用电器串联，但不一定接在电源的正极和用电器之间，故C错误；
D、电流表相当于导线，必须把电流表与被测电路串联，而不是并联，故D错误．
14.【答案】C
【解析】A、开关S1、S2、S3都闭合时，电路发生短路，故不符合题意；
B、只闭合开关S2、S3，L1发光，L2被短路，故不符合题意；
C、只闭合开关S2，此时L1和L2串联，故两灯中都有电流通过，故符合题意；
D、只闭合开关S1，只有灯L2工作，故不符合题意；
15.【答案】B
【解析】通过摩擦后，塑料绳带上了同种电荷，因同种电荷相互排斥从而使细丝张开．
16.【答案】正电荷；负电荷；1.60×10-19C．
【解析】自然界只存在两种电荷：正电荷和负电荷；各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，电子带负电，所带电荷量为：e=1.60×10-19C．
17.【答案】闭合；断开．
【解析】根据电路图可知，当S1闭合时，S2断开时，两灯泡串联，因此都可以发光；
当S1、S2都闭合开时，L2被短路，电路为L1的基本电路，因此L1发光，L2不发光．
因此使两灯同时发光，则需使S1闭合，S2断开．
18.【答案】灯 泡：
电流表：
电动机：
【解析】熟记常用元件的电路符号，规范画图. 空白处缺少的元件符号依次是：灯泡、电流表、电动机．
19.【答案】另一灯不亮；另一灯仍亮；并联
【解析】在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响；因此，在不拆开桌面的情况下，可以拧下其中的一个灯泡，闭合开关，若另一灯不亮，则说明两灯是串联；若另一灯亮，说明两灯是并联．
路灯很容易坏，如果串联在一起，其中任意一盏坏了，其余的路灯都会不能工作；而实际上其中任意一盏坏了，其余的仍能继续工作，所以路灯是并联连接．
20.【答案】（1）断开；短路；（2）B；（3）电流表的正负接线柱接反了；（4）C；（5）寻找普遍规律，避免结论的偶然性；（6）换用不同规格的灯泡进行实验；（7）干路电流等于各支路电流之和．
【解析】（1）在连接实验电路的过程中，开关应处于断开状态，否则可能出现短路而损坏电源；
（2）实验时，闭合开关后，若发现小灯泡不亮，不一定是灯泡损坏了，应先检查连接情况，所以下一步的操作应该是检查所有接线柱是否接触良好．故B符合题意；
（3）在测量电流时，发现电流表的指针偏转如图2所示，指针出现了反偏，这是因为电流表的正负接线柱接反了；
（4）如图3所示，将电流表的“-”接线柱接入电路，在用3A量程试触时，指针偏转非常小，说明电流较小，应使用小量程，所以下一步的实验操作是断开开关，接入电流表A接线柱然后读数．故只有C符合题意；
（5）实验中测量三次的目的是寻找普遍规律，避免结论的偶然性
（6）该同学根据实验得出结论：并联电路中干路的电流为支路电流的2倍，这一结论不具普遍性，因为实验中他选用的小灯泡规格是相同的，故他应该换用不同规格的灯泡进行实验．
（7）由实验结果分析可得出结论，并联电路的电流规律是：干路电流等于各支路电流之和．
21.【答案】（1）串；（2）① 该小组同学只用两个灯泡，测了一组数据，就得出了结论 ；②更换不同规格的小灯泡，多测几组数据，分析归纳得出结论；③缺少了电流的单位.
【解析】（1）电流表在使用时必须串联在被测电路中；
（2）由探究过程和表格记录可知：
①实验过程中存在的问题： 该小组同学只用两个灯泡，测了一组数据，就得出了结论 ；
②改进的方法：更换不同规格的小灯泡，多测几组数据，分析归纳得出结论；
③设计的表格中存在的不足之处是：缺少了电流的单位．
