第十六章电磁转换测试2021-2022学年苏科版物理九年级下册（含答案）

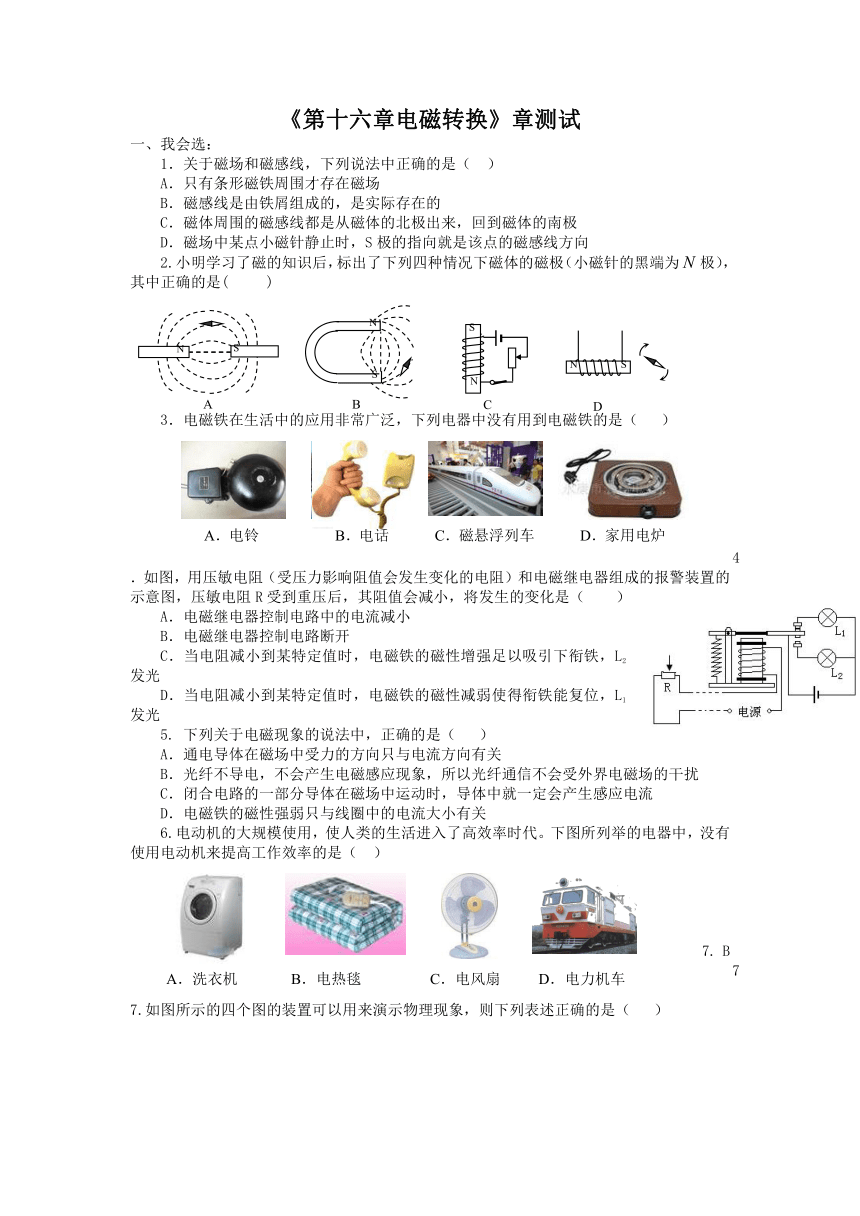

《第十六章电磁转换》章测试
一、我会选：
1．关于磁场和磁感线，下列说法中正确的是（ ）
A．只有条形磁铁周围才存在磁场
B．磁感线是由铁屑组成的，是实际存在的
C．磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极
D．磁场中某点小磁针静止时，S极的指向就是该点的磁感线方向
2.小明学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为极），其中正确的是( )
3．电磁铁在生活中的应用非常广泛，下列电器中没有用到电磁铁的是（ ）
4．如图，用压敏电阻（受压力影响阻值会发生变化的电阻）和电磁继电器组成的报警装置的示意图，压敏电阻R受到重压后，其阻值会减小，将发生的变化是（ ）
A．电磁继电器控制电路中的电流减小
B．电磁继电器控制电路断开
C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光
D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光
5. 下列关于电磁现象的说法中，正确的是（ ）
A．通电导体在磁场中受力的方向只与电流方向有关
B．光纤不导电，不会产生电磁感应现象，所以光纤通信不会受外界电磁场的干扰
C．闭合电路的一部分导体在磁场中运动时，导体中就一定会产生感应电流
D．电磁铁的磁性强弱只与线圈中的电流大小有关
6.电动机的大规模使用，使人类的生活进入了高效率时代。下图所列举的电器中，没有使用电动机来提高工作效率的是（ ）
7. B

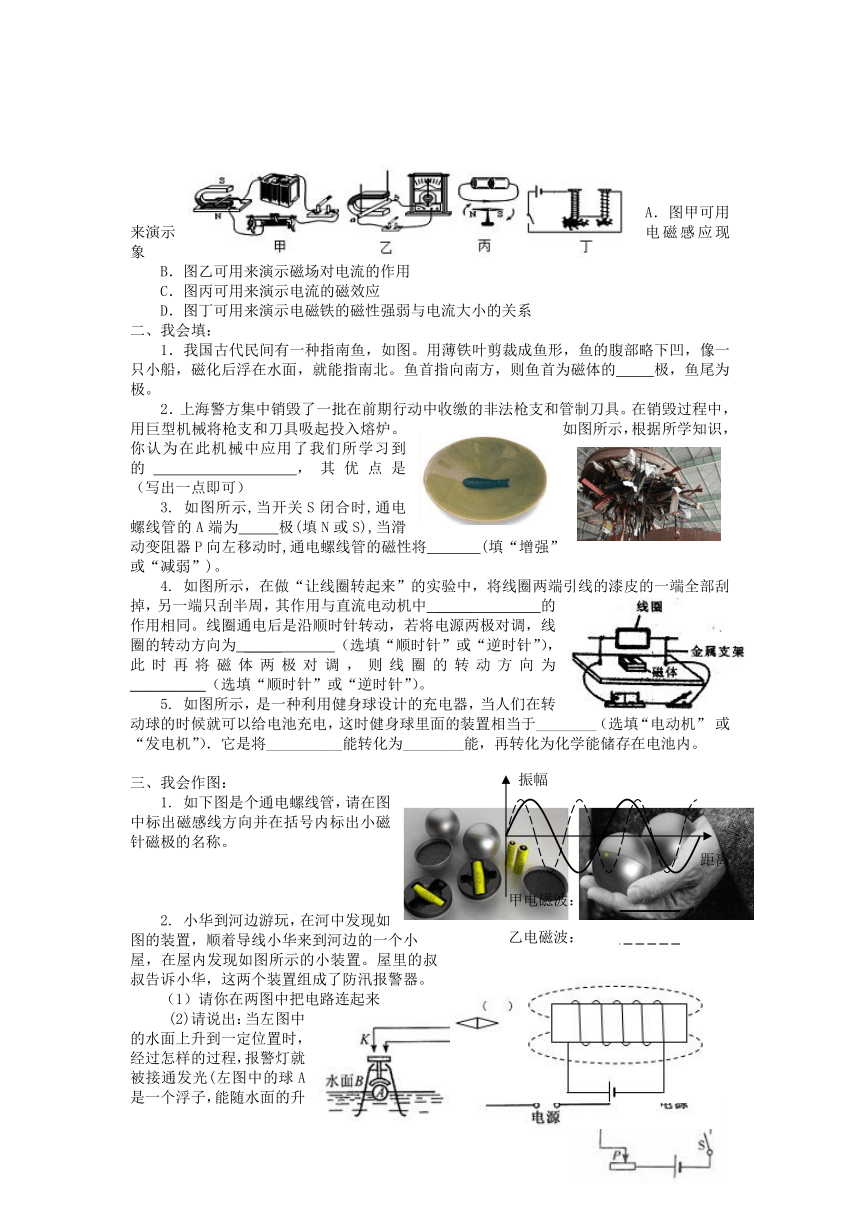

7 7.如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
我会填：
1．我国古代民间有一种指南鱼，如图。用薄铁叶剪裁成鱼形，鱼的腹部略下凹，像一只小船，磁化后浮在水面，就能指南北。鱼首指向南方，则鱼首为磁体的 极，鱼尾为 极。
2．上海警方集中销毁了一批在前期行动中收缴的非法枪支和管制刀具。在销毁过程中，用巨型机械将枪支和刀具吸起投入熔炉。如图所示，根据所学知识，你认为在此机械中应用了我们所学习到的 ，其优点是 （写出一点即可）
3. 如图所示,当开关S闭合时,通电螺线管的A端为 极(填N或S),当滑动变阻器P向左移动时,通电螺线管的磁性将 (填“增强”或“减弱”)。
4. 如图所示，在做“让线圈转起来”的实验中，将线圈两端引线的漆皮的一端全部刮掉，另一端只刮半周，其作用与直流电动机中 _____ 的作用相同。线圈通电后是沿顺时针转动，若将电源两极对调，线圈的转动方向为 _____ （选填“顺时针”或“逆时针”），此时再将磁体两极对调，则线圈的转动方向为 __________（选填“顺时针”或“逆时针”）。
5. 如图所示，是一种利用健身球设计的充电器，当人们在转动球的时候就可以给电池充电，这时健身球里面的装置相当于________（选填“电动机” 或“发电机”）．它是将__________能转化为________能，再转化为化学能储存在电池内。
三、我会作图：
1. 如下图是个通电螺线管，请在图中标出磁感线方向并在括号内标出小磁针磁极的名称。
2. 小华到河边游玩，在河中发现如图的装置，顺着导线小华来到河边的一个小
屋，在屋内发现如图所示的小装置。屋里的叔叔告诉小华，这两个装置组成了防汛报警器。
（1）请你在两图中把电路连起来
(2)请说出：当左图中的水面上升到一定位置时，经过怎样的过程，报警灯就被接通发光(左图中的球A是一个浮子，能随水面的升降而升降)。
四、我会实验探究：
1.小宇同学参加了学校“研究性学习小组”，探究了“研究磁体的磁性强弱是否与温度有关”的课题。他做的实验如下：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，用酒精灯给磁铁加热，如图甲所示，经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
⑴从小宇的实验可得出的初步结论是______________________________________。
⑵根据这一结论，小宇大胆设计了一个温度报警器，如图乙所示，请简述它的工作原理：当温度逐渐升高时，磁铁的____________减弱直至消失，无法____________（填：“排斥”或“吸引”）弹簧开关，弹簧开关向下恢复原状，这样下面的电路就被接通，从而使电铃报警。
⑶同组的小明同学却认为小宇设计的温度报警器没有如图丙所示的这种设计好。请你比较两种温度报警器，指出小宇设计中的不足之处________________________________________。
2.如图所示，小华将蹄形磁体的N极、S极固定放置，金属杆ab放置在两根金属滑轨上，闭合开关，金属杆ab就会向右滑动。
（1）这个现象说明 。
（2）小华在实验中发现金属杆ab较重，不易起动，他在实验室找到了外形相同的其他材料，不能起到理想的实验效果的是（ ）
A．细薄塑料管
B．细薄铜管
C．细薄铝管
D．把锡箔纸卷在铅笔上成细管状，再抽出铅笔，形成锡箔细管
（3）金属杆ab运动到最右端时，利用电和磁的知识，你有什么办法可以让它在轨道上往复运动？ 。
参考答案：
一、1.C
提示：条形磁体、蹄形磁铁等周围都存在磁场，A错误；磁感线是为了理解磁场而引入的假想模型，B错误；磁场中某点小磁针静止时，N极的指向就是该点的磁感线方向
C 提示：小磁针静止时N极所指的方向为该点的磁感线方向，AB均错误；根据安培定则可以判断C正确；D中小磁针的N极应该靠近通电螺旋管的S极
D 提示：电炉是利用电流的热效应工作的
C 提示：根据题意，压敏电阻R受到重压后，其阻值会减小，因而电磁铁所在的电路中电流会增大，电磁铁磁性增强而吸引衔铁，灯泡L2所在的电路闭合
B 提示：通电导体在磁场中受力的方向与电流方向及磁场方向有关，A错误；闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，C错误；电磁铁的磁性强弱与线圈中的电流大小及线圈匝数有关，D错误
B 提示：电动机在工作过程中把电能转化为机械能，而B答案中把电能转化为内能
7.C 提示：丙图是奥斯特实验，可以证明通电导线周围存在着磁场
二、1.S（南）；N（北）
提示：指南鱼静止时指南的一端叫做南极，指北的一端叫做北极
电磁铁；磁性的强弱可以通过电流大小来控制等
提示：巨型机械可以将枪支和刀具吸起放下，与电磁起重机的原理相同
3.N；减弱 提示：当滑片向左移动时，电阻变大，电路中的电流变小
4.换向器；逆时针；顺时针 提示：通电导体在磁场中的受力方向与电流方向和磁场方向有关
5.发电机；机械；电 提示：在球转动过程中把机械能转化为电能
三、1.如右图，根据安培定则可以判断螺线管两端的极性；磁感线从磁体的N极出来，回到磁体的S极
2.（1）如右图
（2）浮子随水面上升到一定高度，顶起上面的开关，使开关K闭合，电磁铁将衔铁吸下，报警电路连通，灯发光报警
四、1.⑴高温可消磁（其他表达方式，合理即可）。
⑵磁性；吸引
⑶以设定报警的具体温度或不可以重复使用方面叙述均可
2.（1）通电导体在磁场中受到磁场力的作用
（2）A 提示：选用非磁性材料，避免磁化对实验结果的影响（3）对调磁极的位置或者改变与电源两极相连的导线的接法
B
N
S
N
S
D
A
N
S
S
N
C
A．电铃 B．电话 C．磁悬浮列车 D．家用电炉
A．洗衣机 B．电热毯 C．电风扇 D．电力机车
