滑轮课件

课件25张PPT。利桥中心学校
张金海

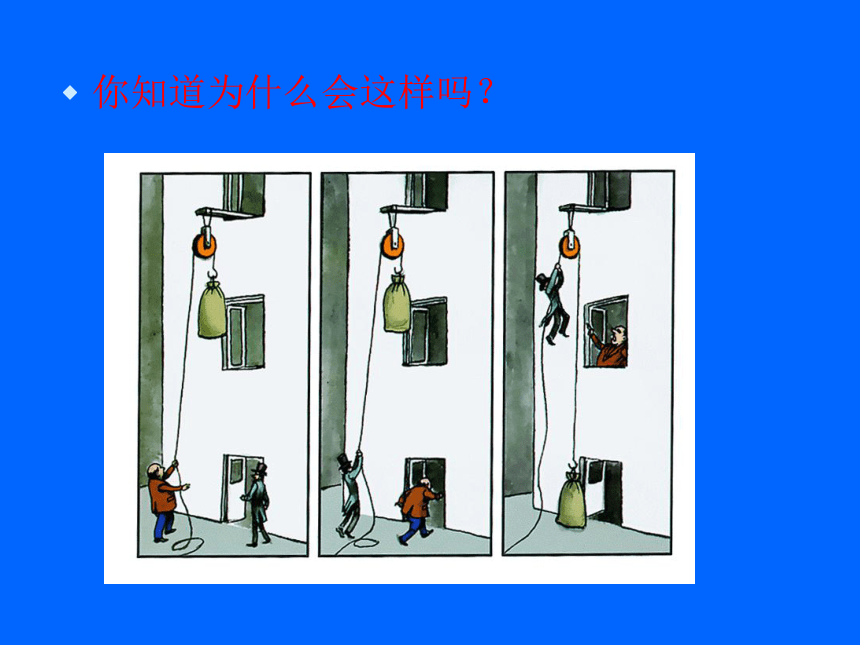

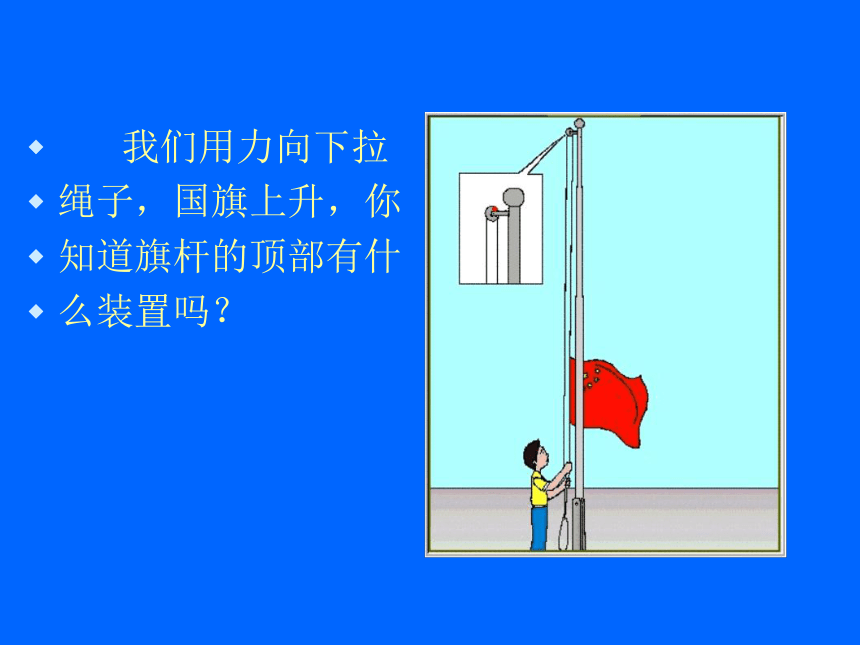

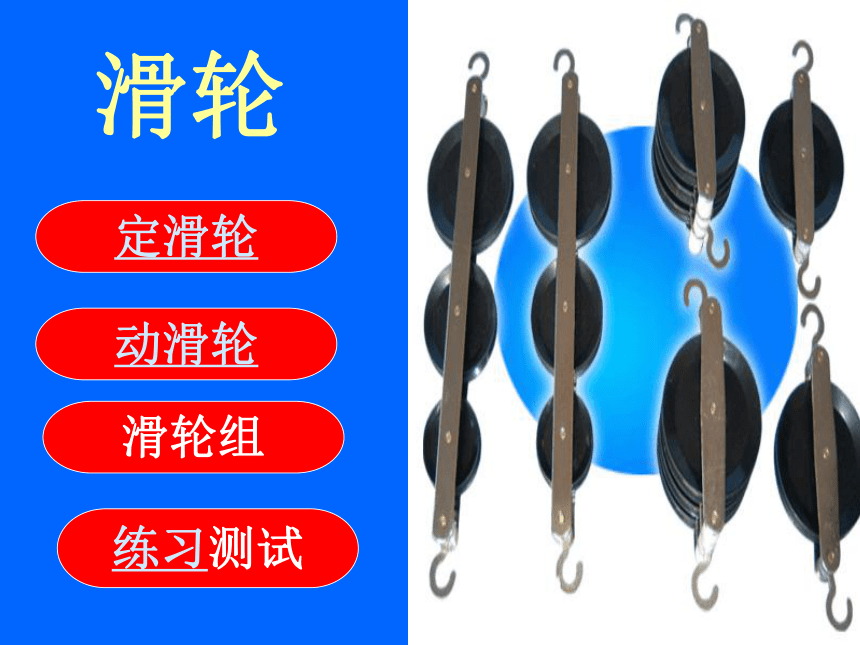

2012.9.18滑轮定滑轮动滑轮滑轮组练习测试你知道为什么会这样吗？ 我们用力向下拉
绳子，国旗上升，你
知道旗杆的顶部有什

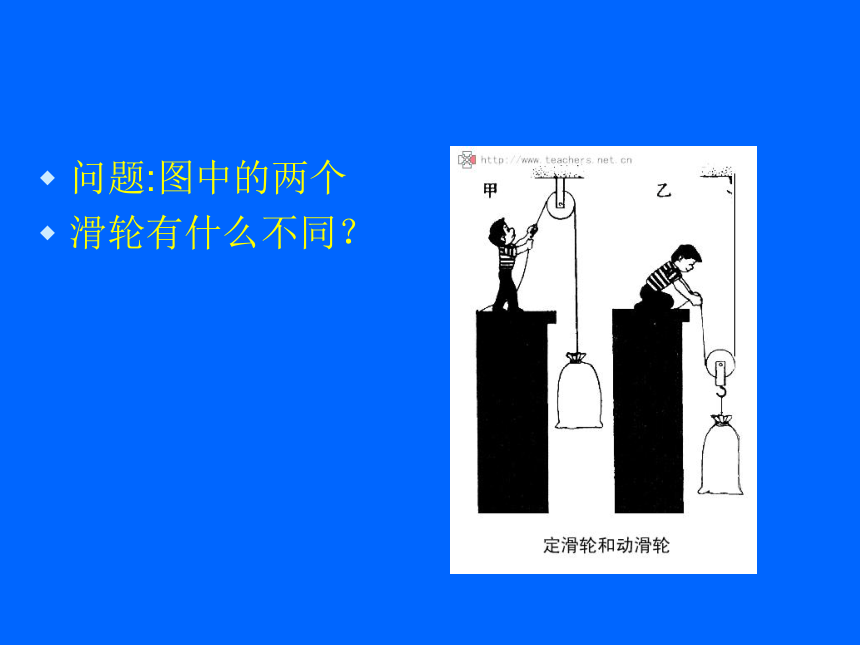

么装置吗？问题:图中的两个
滑轮有什么不同？

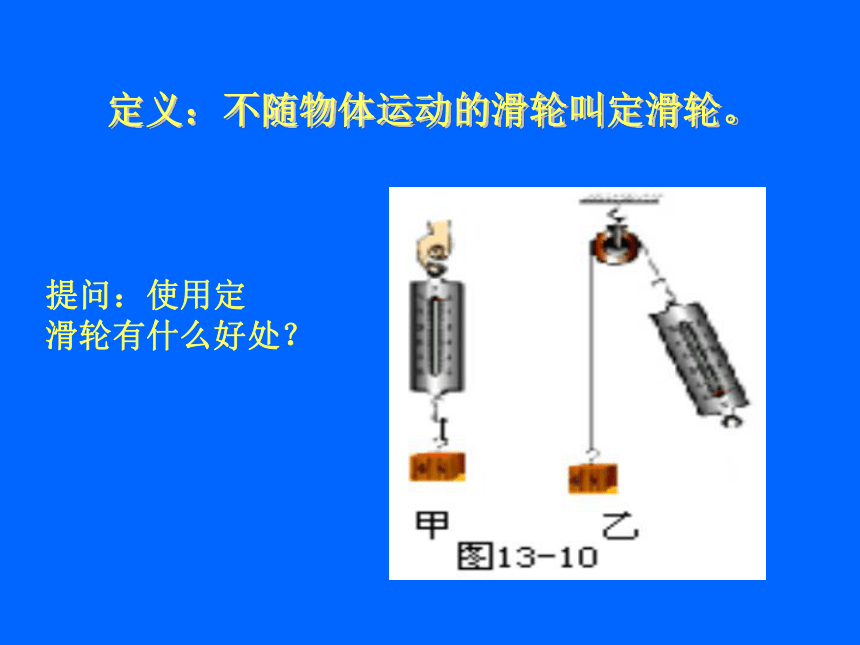

提问：使用定
滑轮有什么好处？

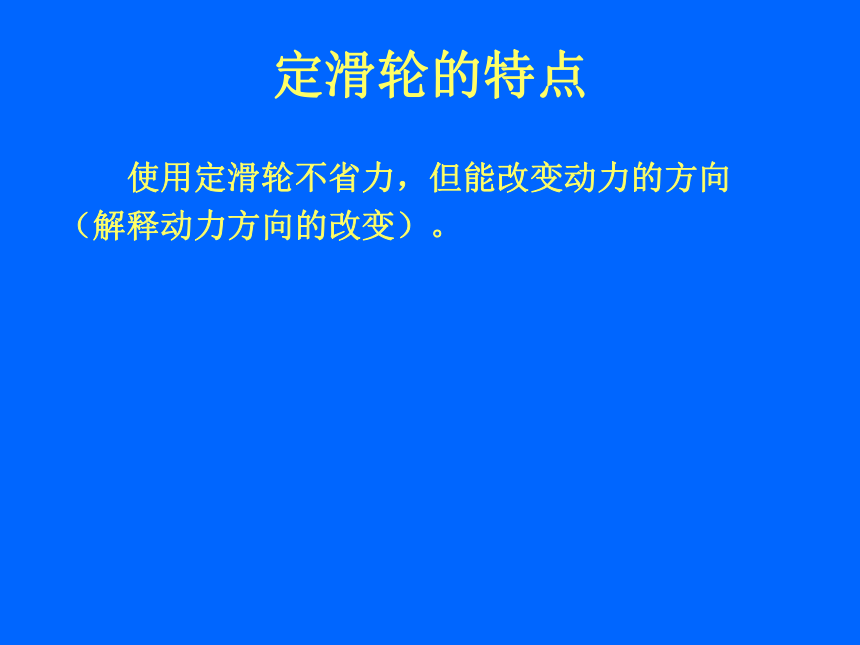

定义：不随物体运动的滑轮叫定滑轮。定滑轮的特点　　使用定滑轮不省力，但能改变动力的方向

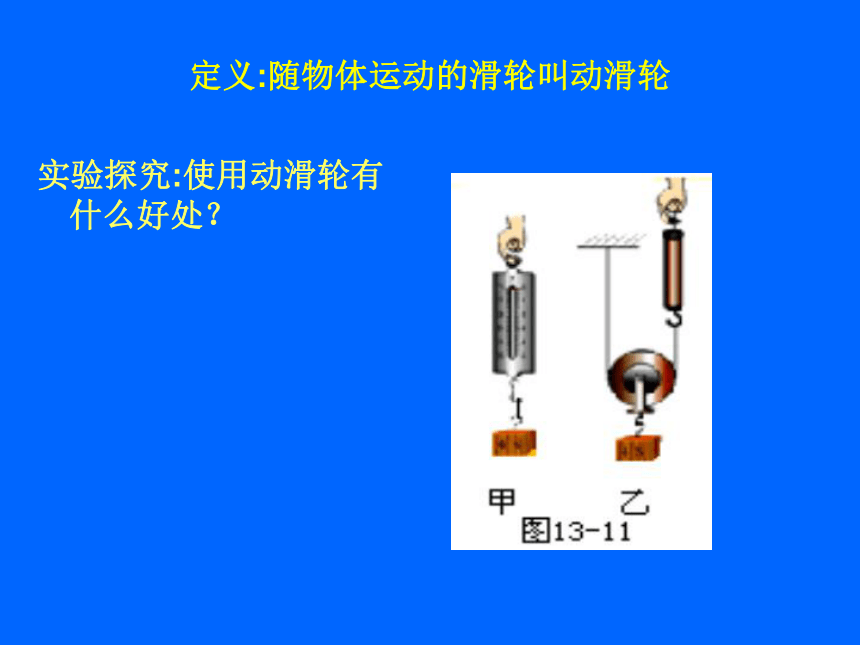

（解释动力方向的改变）。定义:随物体运动的滑轮叫动滑轮实验探究:使用动滑轮有什么好处？ 动滑轮的特点：
使用动滑轮可以省一半力，但却要费一倍的距离，不能改变拉力的方向。 小女孩为什么能轻松地拉起一头牛？由定滑轮和动滑轮组合成滑轮组”
提问：使用滑轮组的优点是什么？使用如图所示的装置提起重物G，在三种方式中所用的拉力：
A F1最大。 B F2最大。
C F3最大。 D 三者一样大。知识归纳（定滑轮）1.L动=L阻（等臂杆杠）2.不能省力3.可以改变施力方向4.动力移动的距离等于物体移动的距离思考：动滑轮也能看作一个杠杆吗？如果答案是肯定的话，那么它的支点又在哪儿呢？知识归纳（动滑轮）：1. L动 = 2L阻2. 可以省一半力（F动= 1/2F阻 =1/2（G+G动）3.不可以改变施力方向
4.动力移动的距离等于物体移动
距离的两倍。思考：在提升重物时，你能做到既省力，又能改变力的方向吗？思考：用两个滑轮提升重物时，如何使用才能最省力？活动：请利用滑轮组把钩码匀速提起
思考：线如何绕？问：多个滑轮如何绕线？结论：使用滑轮组的时候，
重物和动滑轮的总重力由
几段绳子承担，提起重物
所用的动力就是总重力的
几分之一。小结：利用动滑轮要以省一半力，但不能改变力的方向定滑轮：使用时轴固定不动的滑轮动滑轮：使用时轴和重物一起移动的滑轮定滑轮可看作一个等臂杠杆动滑轮可看作一个动力臂是阻力臂两倍的杠杆利用定滑轮可以改变力的方向，但不能省力使用滑轮组
既可以改变
施力的方向，
又可以省力。如图所示的装置叫____________。当物体被匀速升高时如果F＝50牛，滑轮质量不计，则重物G受到的重力为______牛。如图所示，用一个重为10牛的动滑轮，来提升一个150牛的重物，不计摩擦时，匀速提升重物向上的拉力最小为_____牛。 如图所示的两个滑轮重均为20牛，物体G的重力均为100牛，若要使物体匀速上升，则加在绳子自由端的拉力分别为FA=________牛，FB=________牛。 某人想用如图A、B、C、D所示的四个装置提升重物，若在这些装置中滑轮的重力均可忽略不计，在这些装置中，既不省力也不费力是______________。 例：缠绕滑轮的绳子最大只
能承受300牛的拉力。用它连
成如图的滑轮组，能否提升
600牛的重物？学习要有方向，
就像定滑轮一样。
学习要省力，
就像动滑轮一样。
