第一课时 常见结构的认识
一、教学目标
1. 知识与技能目标
(1) 能从力学的角度理解结构的概念。
(2) 能够结合简单结构，分析结构的受力。
(3) 了解结构的类型，并对简单的结构实例进行分类。
2. 过程与方法目标
结构的构件的基本受力形式。
3. 情感态度和价值观目标。
观察和分析常见结构，激发学习激情和兴趣。
二、教学重点：结合实例进行结构的受力分析和分类。
三、教学难点：结构受力时所产生的内力和应力。
四、教学方法：讲授法、阅读法、案例分析法和提问法，组织学生共同讨论、分析、交流互动
五、教学准备：多媒体教学设备、教学课件PPT、纸板、砝码等。
六、教学过程
1．导入。
为了让大家了解结构与受力的关系，我们通过一个实验，让大家切身感受一下结构与力。
2、演示试验
讲解“纸板承受压力试验”：
比较不同形状的纸板承受压力的大小。
试验准备：
(1) 取废旧纸盒的纸板，分别裁出3条大小均为10cm*40 cm的小纸板。
(2) 分别取若干本书（用于支撑纸板）和给纸板加压的重物。
试验过程：
(1) 将一纸板用两摞书支撑起来，在纸板上中间不断增加重物，直到它塌下去，记录此时承受的重物质量的大小。
(2) 将另一纸板弯成拱形，两端用两摞书抵住以阻止拱形延长，在拱形的上端不断增加重物，直到它塌下去，记录此时承受的重物质量的大小。
(3) 将剩下的纸板弯成比前次跨度小的拱形，在拱形的上端不断增加重物，直到它塌下去，记录此时承受的重物质量的大小。
【师生互动】上述演示试验说明：不同的结构所能承受的力是不同的。我们知道结构在一定外力作用下就会遭到破坏，主要原因是结构内部产生的应力已经达到其极限值。那么，说明是应力呢？

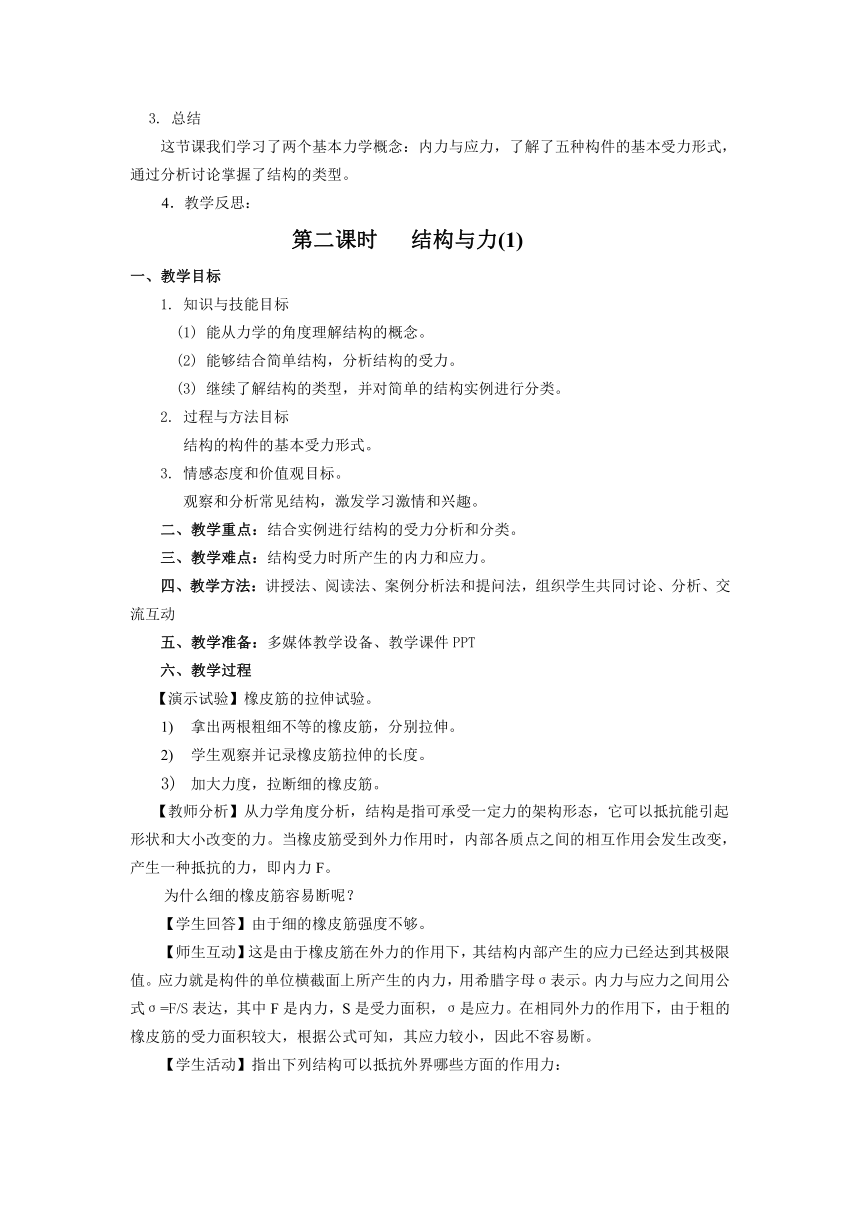

3. 总结
这节课我们学习了两个基本力学概念：内力与应力，了解了五种构件的基本受力形式，通过分析讨论掌握了结构的类型。
4．教学反思：
第二课时 结构与力(1)
一、教学目标
1. 知识与技能目标
(1) 能从力学的角度理解结构的概念。
(2) 能够结合简单结构，分析结构的受力。
(3) 继续了解结构的类型，并对简单的结构实例进行分类。
2. 过程与方法目标
结构的构件的基本受力形式。
3. 情感态度和价值观目标。
观察和分析常见结构，激发学习激情和兴趣。
二、教学重点：结合实例进行结构的受力分析和分类。
三、教学难点：结构受力时所产生的内力和应力。
四、教学方法：讲授法、阅读法、案例分析法和提问法，组织学生共同讨论、分析、交流互动
五、教学准备：多媒体教学设备、教学课件PPT
六、教学过程
【演示试验】橡皮筋的拉伸试验。
拿出两根粗细不等的橡皮筋，分别拉伸。
学生观察并记录橡皮筋拉伸的长度。
加大力度，拉断细的橡皮筋。
【教师分析】从力学角度分析，结构是指可承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。当橡皮筋受到外力作用时，内部各质点之间的相互作用会发生改变，产生一种抵抗的力，即内力F。
为什么细的橡皮筋容易断呢？
【学生回答】由于细的橡皮筋强度不够。
【师生互动】这是由于橡皮筋在外力的作用下，其结构内部产生的应力已经达到其极限值。应力就是构件的单位横截面上所产生的内力，用希腊字母σ表示。内力与应力之间用公式σ=F/S表达，其中F是内力，S是受力面积，σ是应力。在相同外力的作用下，由于粗的橡皮筋的受力面积较大，根据公式可知，其应力较小，因此不容易断。

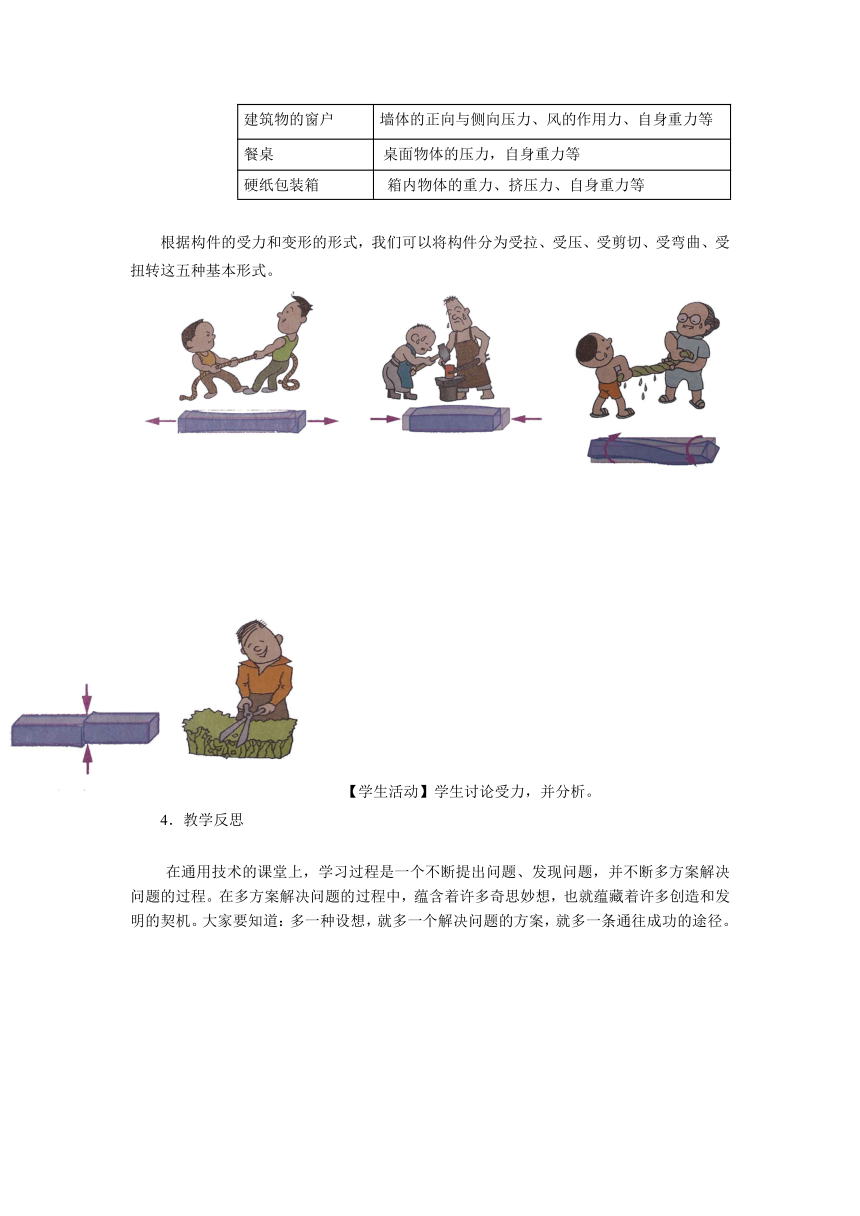

【学生活动】指出下列结构可以抵抗外界哪些方面的作用力：
建筑物的窗户
墙体的正向与侧向压力、风的作用力、自身重力等
餐桌
?桌面物体的压力，自身重力等
硬纸包装箱
??箱内物体的重力、挤压力、自身重力等
根据构件的受力和变形的形式，我们可以将构件分为受拉、受压、受剪切、受弯曲、受扭转这五种基本形式。
【学生活动】学生讨论受力，并分析。
4．教学反思
在通用技术的课堂上，学习过程是一个不断提出问题、发现问题，并不断多方案解决问题的过程。在多方案解决问题的过程中，蕴含着许多奇思妙想，也就蕴藏着许多创造和发明的契机。大家要知道：多一种设想，就多一个解决问题的方案，就多一条通往成功的途径。

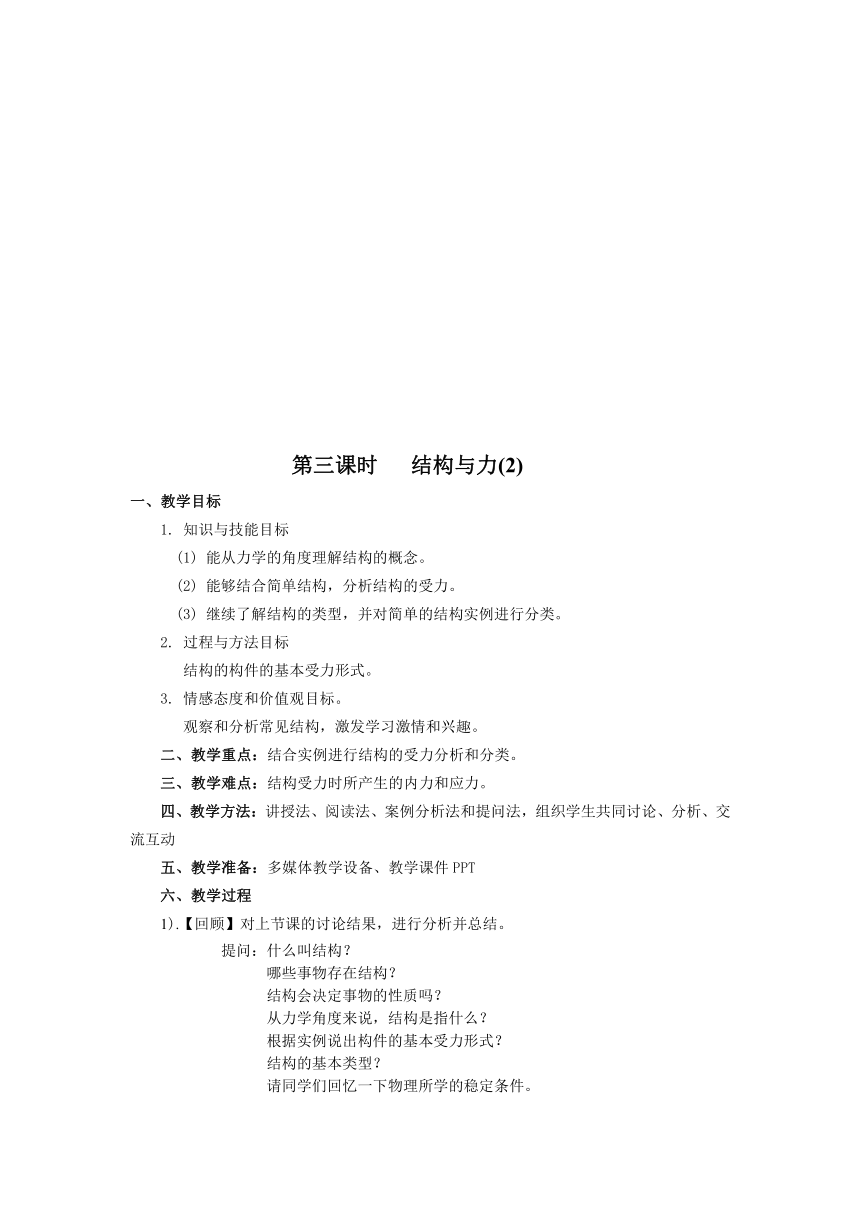

第三课时 结构与力(2)
一、教学目标
1. 知识与技能目标
(1) 能从力学的角度理解结构的概念。
(2) 能够结合简单结构，分析结构的受力。
(3) 继续了解结构的类型，并对简单的结构实例进行分类。
2. 过程与方法目标
结构的构件的基本受力形式。
3. 情感态度和价值观目标。
观察和分析常见结构，激发学习激情和兴趣。
二、教学重点：结合实例进行结构的受力分析和分类。
三、教学难点：结构受力时所产生的内力和应力。
四、教学方法：讲授法、阅读法、案例分析法和提问法，组织学生共同讨论、分析、交流互动
五、教学准备：多媒体教学设备、教学课件PPT
六、教学过程
1).【回顾】对上节课的讨论结果，进行分析并总结。
提问：什么叫结构？
哪些事物存在结构？
结构会决定事物的性质吗？
从力学角度来说，结构是指什么？
根据实例说出构件的基本受力形式？
结构的基本类型？
请同学们回忆一下物理所学的稳定条件。

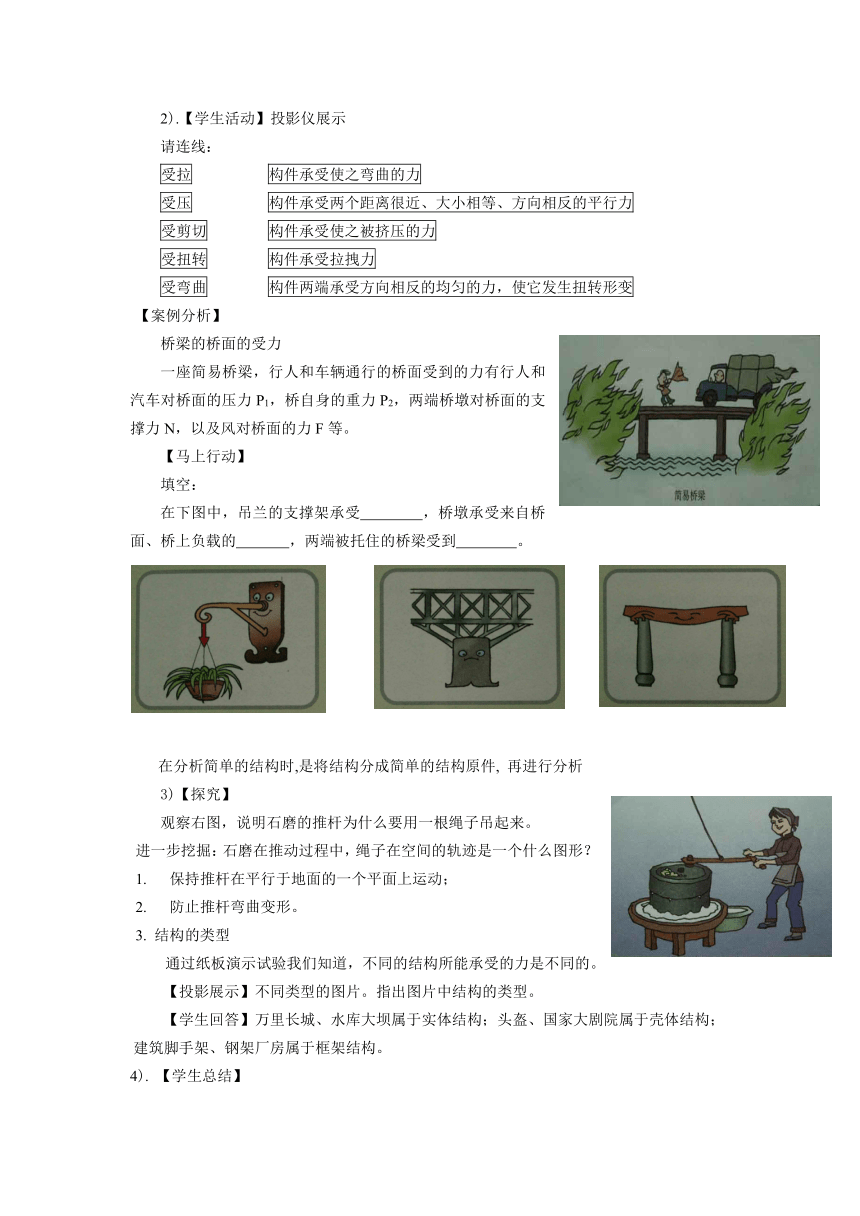

2).【学生活动】投影仪展示
请连线：
受拉 构件承受使之弯曲的力
受压 构件承受两个距离很近、大小相等、方向相反的平行力
受剪切 构件承受使之被挤压的力
受扭转 构件承受拉拽力
受弯曲 构件两端承受方向相反的均匀的力，使它发生扭转形变
【案例分析】
桥梁的桥面的受力
一座简易桥梁，行人和车辆通行的桥面受到的力有行人和汽车对桥面的压力P1，桥自身的重力P2，两端桥墩对桥面的支撑力N，以及风对桥面的力F等。
【马上行动】
填空：
在下图中，吊兰的支撑架承受 ，桥墩承受来自桥面、桥上负载的 ，两端被托住的桥梁受到 。
在分析简单的结构时,是将结构分成简单的结构原件, 再进行分析
3)【探究】
观察右图，说明石磨的推杆为什么要用一根绳子吊起来。
进一步挖掘：石磨在推动过程中，绳子在空间的轨迹是一个什么图形？
1.???? 保持推杆在平行于地面的一个平面上运动；
2.???? 防止推杆弯曲变形。
3. 结构的类型
通过纸板演示试验我们知道，不同的结构所能承受的力是不同的。
【投影展示】不同类型的图片。指出图片中结构的类型。
【学生回答】万里长城、水库大坝属于实体结构；头盔、国家大剧院属于壳体结构；建筑脚手架、钢架厂房属于框架结构。
4). 【学生总结】
总结三类结构的各自特点
结构类型
定义
特点
例子
实体结构
?
?
?
框架结构
?
?
?
壳体结构
?
?
?
?5)教师总结
这节课我们学习了两个基本力学概念：内力与应力，了解了五种构件的基本受力形式，通过分析讨论掌握了结构的类型。
九、教学反思
本课时对教材的内容编排加以调整，按照我们日常的思维习惯，教学过程中的顺序为：讲解相关的例子——总结概念——概念延伸——细化讲解，学生容易理解。结合许多实际的身边事例加以讲解
讲解“架构形态”和应力概念，对教材进行了适度拓宽。通过探究石磨的推杆为什么要用一根绳子吊起来，启发学生回答石磨在推动过程中，绳子在空间的轨迹是一个“圆锥形”，有意识培养学生的技术空间想象能力。
第四课时 稳固结构的探析(1)
一、教学目标
1. 知识与技能目标
(1)让学生了解稳定性的概念。
(2) 能够分析影响简单结构的稳定性的主要因。
(3) 掌握初步的技术试验的操作技能。
(4) 能进行基本的技术测试，会写简单的技术测试和技术试验报告。
2. 过程与方法目标
(1) 通过观察和动手操作等简单的技术试验过程，学会简单的技术试验方法。
(2) 形成初步的技术实验能力和表达能力。
3. 情感态度和价值观目标
(1)形成和保持对技术问题的探究欲望。
(2)培养良好的合作与交流的态度。
(3)体验解决结构稳定性问题的艰辛，感受解决结构稳定性相关困难所带来的愉悦。
二、教学重点： 分析影响一个简单结构稳定性的主要因素；
三、教学难点：分析影响结构稳定性的主要因素。
四、教学方法：教授、任务驱动、小组合作。
五、教学准备：
1. 教学资源的准备：多媒体教学设备、空矿泉水瓶、废纸、可以装入矿泉水瓶的形状相同的小铁块、可以开合的装光盘的塑料盒、形状相同的方木块、可以构成平行四边形和三角形的竹条、容易弯曲的电线（长40厘米左右）、乒乓球等若干。
2. 教学课件的准备：收集、拍摄相关图片，制作教学课件。
六、教学过程
1.新课导入
将一个两头为圆锥形的物体下端顶在左手的食指上保持平衡5秒钟。请同学（2至3人）表演一个杂技（如图一）：经过几次努力，杂技宣告失败。
“老师原来还想在顶部放置一个乒乓球的，看来难度太大，但有没有可能成功呢？”请同学们发表意见。结合同学们意见，给予引导：一切都有可能。《西游记》中孙悟空像鱼一样在海底龙宫自由穿梭，但在200多年前，只能是人们的梦想。是潜水艇的发明圆了人们的这个梦。我们的先人早就想能像嫦娥一样飞天奔月，从“神五”、“神六”到“神七”，伟大的中国航天人正在把这个愿望一步步变成现实。只要我们不懈探究，不断创新，所有美好的愿望都能实现。回到我们刚才的杂技，要表演成功比较难。是什么原因呢？引出本次课的课题——稳固结构的探析。我们今天学习第一个内容：结构与稳定性。
2.探讨新课
⑴结构稳定性的概念
请同学们观看图片：新移栽的树木（图二）与电线杆的结构（图三），提出问题：新移栽的树木的支撑和电线杆的斜拉索的主要作用是什么？请二至三个学生回答。教师进行点评与分析。
【思考一】除了上述新移栽的树木、电线杆以外，同学们还能举出一些与稳定性有关的结构和事例吗？（交通讯号灯杆、高层建筑用的塔吊，悬挂式空调、抽油烟机，幼儿走路，自行车支撑，阳台晾衣架、太阳能热水器……）
左图（图五）所示，为了摩托车的载重平衡，在左边坐一个人。这样做，摩托车的稳定性提高了，但出现了什么大问题？（请同学回答，引导同学们回答出安全问题）。进行安全教育。
由此可见，结构与稳定性是生产与生活中十分广泛的问题。
结构的稳定性：结构在外力作用下维持其原有平衡状态的能力。这种性质是结构的重要性质之一，也是一个结构能够安全、正常发挥其作用（功能）的前提。
例如，刚才显示新移栽的树木，若不加支撑，遇上刮风天，便可能翻倒，影响树木的成活与生长；交通讯号灯杆，若没有足够的稳定性，就会栽下来，压伤行人和车辆；上述头上的电线杆，若没有优良的稳定性，就有可能造成触电等严重的安全事故；我们居住的房屋，若总是摇晃，我们就会提心吊胆。中央电视台2009年9月8日《今日说法》报导了江苏省常州市江北区春江镇的圩塘新村有21幢楼房一天到晚摇晃，造成这些居民没有安全感。
3、教师总结：结构，其稳定性的好坏，用使其失去原有平衡状态的力的大小来衡量。相同的结构，使其失去原有平衡状态的力越大，就说明这个结构的稳定性好，维持稳定的能力越强；反之，则稳定性不好，维持稳定的能力越弱。（例如塑料脸盆和塑料水桶，使脸盆侧翻的水平力比水桶要大，因而我们说脸盆的稳定性比水桶要好）。
4教学反思：
通过这堂课的学习，若同学们能够自己提出问题，并自己设计试验装置来进行探究和验证，，这堂课就达到了目的。
第五课时 稳固结构的探析(2)
一、教学目标
1. 知识与技能目标
(1)让学生了解稳定性的概念。
(2) 能够分析影响简单结构的稳定性的主要因。
(3) 掌握初步的技术试验的操作技能。
(4) 能进行基本的技术测试，会写简单的技术测试和技术试验报告。
2. 过程与方法目标
(1) 通过观察和动手操作等简单的技术试验过程，学会简单的技术试验方法。
(2) 形成初步的技术实验能力和表达能力。
3. 情感态度和价值观目标
(1)形成和保持对技术问题的探究欲望。
(2)培养良好的合作与交流的态度。
(3)体验解决结构稳定性问题的艰辛，感受解决结构稳定性相关困难所带来的愉悦。
二、教学重点： 进行技术试验，并撰写试验报告。
三、教学难点：分析影响结构稳定性的主要因素。
四、教学方法：教授、任务驱动、小组合作。
五、教学准备：教学课件的准备：收集、拍摄相关图片，制作教学课件。
六、教学过程
1.旧课复习
提问：什么是结构的稳定性
结构在外力作用下维持其原有平衡状态的能力。这种性质是结构的重要性质之一，也是一个结构能够安全、正常发挥其作用（功能）的前提。
2.影响结构稳定性的主要因素
影响结构稳定性的因素有很多，同学们自己来找一找。
【马上行动一】查找影响结构稳定性的主要因素。
（将学生就近每4～6人分成一组，将全班分成8～10组，每组提供的物品：两个一样空矿泉水瓶，一些废纸，几块可以装入矿泉水瓶的形状相同的小铁块，可以开合的装光盘的塑料盒，几个形状相同的方木块，几根可以构成平行四边形和三角形的竹条，让每组学生通过这些物品构成的结构，比较其稳定性大小，自己找出影响结构稳定性的主要因素，并请几位学生代表到讲台上演示操作）。
学生操作，教师指导，学生通过对自己动手试验的结果进行总结归纳，教师引导得出结论：
①结构重心的位置；
②结构与地面接触所构成的支承面的大小；
③结构的形状。
3.运动结构的稳定性及不稳定结构的应用
①运动结构的稳定性
以上我们讨论的是静止结构的稳定性问题。稳定性既然是指结构在外力作用下维持平衡状态的能力，而由物理学我们知道，平衡状态包含静止的平衡与运动的平衡两种状态。结构在运动状态下的稳定性与静止时是不同的。例如：自行车在不骑时要有支撑（见教材P14页图）才能保持稳定，而在骑行时，只有前、后轮两点与地面接触就能保持稳定不倒。同样的事例还有（见图六）：
我们儿时玩的陀螺，静止时没有特殊措施是立不住的，但转起来后它就能立住了。军事上的枪膛、炮膛，其内孔表面加工有来复线（螺旋线）槽，也是使子弹或炮弹飞出时产生旋转，使它们在飞行过程中保持稳定，从而准确击中目标。
运动结构的稳定性问题比较复杂，有兴趣的同学课后可以去探究。
图六
②不稳定性结构的应用
并不是不稳定的结构都是不好的结构，在有些领域，人们利用不稳定的结构来实现某些功能。
【思考二】生产和生活中有哪些利用不稳定结构的事例？
（如将一枚硬币竖放在某一机械上，可以估计、判断该机械的振动情况；多米诺骨牌，是利用其不稳定性进行娱乐；杂技的平衡性表演，地震仪等）。
4.课堂探究
【马上行动二】课堂制作：两个学生为一组，每组提供的物品：长度为40厘米的电线一根，乒乓球一个，钢丝钳一把。
要求：根据刚才已学的知识，用电线做成一个结构，把乒乓球稳定地支撑起来。
完成后都摆在讲台上，由学生互评或教师点评。
5.课堂小结。
6.布置作业：
课外试验：探究结构稳定性与形状的关系，并填写试验报告
一、试验目的：探究结构的稳定性与结构形状的关系。
二、试验准备：（教师提供）尺寸为90×30×20毫米的板1块，直径为2.5毫米、长度为10毫米的铁杆1根（上端钻孔），直径为2毫米、长度为85毫米的铁杆1根，吊篮1个，配重块若干。
三、试验装置：见图七、图八和图九。
图七 图八 图九
四、试验过程与结果：
分别按图七、图八、图九装好试验装置后，按顺序分别给三个装置添加配重块，直到装置翻倒，记录翻倒时的配重块的数量（重量），填入下表（表三）试验结果一栏内，对试验结果进行科学分析，把分析内容填入表三。
表三
试验方案
试验装置
试验结果
原因分析
一
见图七
配重块加到？块时翻倒
二
见图八
配重块加到？块时翻倒
三
见图九
配重块加到？块时仍不翻倒
五、试验总结：
知识拓展
已知底板重量G1、横梁重量G2和各部分尺寸（如图十二），求图七、图八、图九几种情况下结构保持稳定的临界重量G
7.教学反思
1．使用“请”、“愿意”等商量的语言和协商的语气，造成了平等的、民主的教学氛围，课堂活跃，学生参与的积极性和参与度高；
2．采用循序渐进的教学方法把教学不断引向深入，适合学生的基础，符合这一阶段年龄的认知规律；
3．模型与幻灯片的配合使用，教学直观形象，取得了较好的教学效果；
4．“学生思考”与“马上行动”安排适当，让学生始终处于一种手脑并用的积极的思维状态；既注意培养学生独立思考，也注意培养学生合作学习；
5．不拘泥于教材，但准确把握了教学重点和教学要求；
6．还要注意差异教学，多进行个别辅导。
第六课时 简单结构的设计(1)
一、教学目标
1. 知识与技能目标
(1)了解结构设计的目标以及要求。
(2)熟悉设计简单结构应考虑的主要因素。
(3)通过简易相片架设计案例分析，熟悉设计的一般过程。
2. 过程与方法目标
通过分析案例，充分让学生参与讨论，并要求学生进行一次简单结构的设计。
3. 情感态度和价值观目标
体验结构设计的乐趣，发现结构的创意所在；
二、教学重点：结构设计应考虑的主要因素。
三、教学难点：结构设计分析。
四、教学方法：案例分析、实物展示、任务驱动、分组合作、小组讨论。
五、教学准备
多媒体教学设备、通用技术专用教室、教学课件PPT、相片架若干张、制作材料、制作工具等。
六、教学过程
1．导入
设计的一般过程包括哪些环节？
【师生互动】发现和明确问题，制定设计方案，制作模型或原型，测试、评估及优化，产品的使用和维护。
结构设计应考虑的主要因素有哪些？
【学生回答】设计时要考虑强度、安全、功能、稳定性、个性化需求等。
【投影展示】照片（激发设计相片架的兴趣）。
【师生互动】相片架的设计要求：1.能方便的取放照片。2.具有一定的稳定性和强度。相框不易变形，支架不易松动；相框与支架连接牢固。3.具有一定的装饰性。4.相框的长度、宽度、厚度的尺寸自定。
今天我们就以相片架为设计对象，介绍如何进行简单结构的设计。
2．简单结构设计的案例。
在实际生活中，人们选择相片架，不仅考虑造型、材料、稳定性等因素，还考虑相片架的颜色、造型与房间的整体是否协调一致，根据相片架的摆放方式与房间空间大小关系决定选用悬挂式还是支架式相片架。
设计分析。
分析相片架的构成。
【投影展示】经典相片架的图片。
【师生互动】讨论分析一般相片架的结构组成：框架、支架、相框与支架之间的连接
相框的设计:相框几何形状的选择，使相框不变形的措施。相框构件之间的连接。相框构件的截面形状。
支架的结构设计:支架的支撑形式的选择，使支架不易翻倒的措施。支架构件的截面形状以及连接。
相框与支架之间的连接:根据不同的设计方案，相框与支架间可以是铰连接或固定连接。在批量制作中，还可采用不需要连接的塑料整体成型的结构。
分析相片架的强度。
由于相片架在使用过程中受到外力的影响，因此在设计时要考虑结构的强度。通常，相片架的结构的几何形状采用长方形，其结构缺陷是：强度较差，在外力作用下容易挪位、变形，整个结构出现松动现象。那么，该如何解决呢？
【课堂讨论】对于增加相片架的强度，有哪些措施？
【师生互动】仔细分析教科书中的方案A，并讨论方案A的设计者是如何解决该问题的。在框架连接处加了一个小三角，既增加了强度，又不影响美观。
分析支架的结构。
支架的作用是支撑起相片框且使之不易翻到。
【问题】如何提高支架的稳定性？
【师生互动】降低重心位置、增大支撑面积或改变结构形状。
（2）课堂讨论
以小组（4人一组）为单位，根据相片架设计要求和设计分析，构思一个简易的相片架方案。
制作简易相片架应该再具体分析相框各个部件
课堂小结：
这节课，能过同学们的讨论，大家已经有了一个简要的构思，下节课呢，我们交会让大家共同来完成相片架设计报告。
5）教学反思：
第六课时 简单结构的设计(2)
一、教学目标
1. 知识与技能目标
(1)通过简易相片架设计案例分析，熟悉设计的一般过程。
(2)掌握简单结构的设计，并绘制设计图纸，做出模型或原型。
2. 过程与方法目标
通过分析案例，充分让学生参与讨论，并要求学生进行一次简单结构的设计。
3. 情感态度和价值观目标
享受团队合作的乐趣。
二、教学重点：结构设计应考虑的主要因素。
三、教学难点：结构设计分析。
四、教学方法：案例分析、实物展示、任务驱动、分组合作、小组讨论。
五、教学准备
多媒体教学设备、通用技术专用教室、教学课件PPT、相片架若干张、制作材料、制作工具等。
六、教学过程
1.导入新课：
通过上节课的讨论，我们已经有了一个基本的构思。
【学生活动】根据自己的方案构思，画出简易相片架的结构示意图。
【课堂讨论】组织讨论学生设计的方案与绘制的草图。完成相片架设计报告。
设计方案讨论要点：
结构设计的合理性。能否方便取放相片，支架与接触面的稳定性、框架结构的强度等。
结构设计的新颖性。与普通结构的相片架比较，是否具有创意的闪光点。
2．学生制作环节
相片架设计的总体要求：
能够方便地取放相片。
具有一定的稳定性和强度，相框不易变形，支架不易松动，连接件较牢固。
具有一定的装饰性。
结构设计具有创意性和新颖性。
【投影展示】展示简易纸质相片架的制作流程。
学生动手制作木质相片架。
准备材料：规格为200mm×20mm×10mm的木条2根，规格为100mm×20mm×10mm的木条2根。
准备工具：手工刨、凿子、锯子、木工尺、锤子、砂纸、钉子。
制作过程：先把4根木条用手工刨刨平整，用砂纸打磨光滑，测量计算好各工件的尺寸，用锯子、凿子等准备好榫头，连接成型，最后安装支架，可采用铰连接或者刚连接方式。
【教师指导】教师观看学生们制作，并适当指导。
3、教学反思
这是简单结构设计的第二堂课，也是设计的第二个对象。上一节课设计了简易红酒架，这节课设计的是相片架。上节课红酒架的设计让学生体会的结构设计的一般过程和应该考虑的主要因素，有了这个基础，学生完全可以把重点放在具体结构的设计上，这是这节课的优点。
当然一节课时间比较紧张，学生要分析，要构思，还要制作，有些小组学生还不能完成相片架的设计。并且思考得不够深入，制作作品还显粗糙。
附相片架设计报告：
第七课时 经典结构的欣赏(1)
一、教学目标
1. 知识与技能目标
(1)通过对典型结构的欣赏，学会观察结构的实用性和美。
(2) 能从技术和文化的角度欣赏，并评价典型结构设计的案例。
2. 过程与方法目标
(1) 经历不同地域、民族、文化等典型建筑结构的欣赏。
(2) 学会对比、类比、归纳、优化等思维方法。
3. 情感态度和价值观目标
(1) 通过典型结构的欣赏，提高自身的技术素养，拓展学生对设计文化特性的理解和评价。
(2) 增强学生对中华民族的自豪感。
二、教学重点：通过对经典结构的欣赏使学生关注结构的技术和文化特征。
三、教学难点：学生能从真正意义上学会欣赏和评价一些经典结构。同时使他们在自己的设计作品中注入更丰富的文化内涵。
四、教学方法：讲授、任务驱动、小组合作。
五、教学准备
为了吸引学生,激发学生的学习兴趣, 培养学生对技术的情感, 本课时收集不同类型的丰富的经典结构图片通过投影机播放让学生鉴赏， 引导学生赏析具有典型人文意义的结构，拓展学生对结构设计的技术和文化特性的理解和评价。
六、教学过程
1. 让学生阅读案例, 阅读案例时思考：
（1）优秀的结构设计表现在哪些方面？
（2）如何赏析结构设计作品？
赏析结构设计作品——某市海关大厦的建筑文化
2.引导学生回答： 某市海关大厦的建筑文化
（1）优秀的结构设计不仅表现在结构的实用功能上,也表现在形式上,特别是功能与形式 的统一上。古今中外许多能工巧匠把结构的功能与形式恰当地结合起来, 形成了一些经典的结构。
（2）赏析结构设计作品,可从技术与文化两个角度进行。
技术的角度主要有：结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性，工艺制造的精湛程度等。 文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。 3.师生互动“思考”问题 （1）赵州桥的“敞肩拱”设计给我们怎样的启示，还有哪些结构设计与此相比？ 从文化的角度赏析赵州桥栏板上的饕餮(仿隋朝栏板）：饕餮,最贪吃,能吃能喝,常饰于鼎的盖子上。因它能喝水,几乎在古代桥梁外侧正中都能见到,防止大水将桥淹没。
（2）你是如何赏析飞檐这一结构设计作品的？
（3）你如何从技术与文化的角度赏析蛋形椅？
4.播放视频 ①赵州桥 ②侗族的风雨桥
提示：在观看时注意
①两桥的结构特点
②两桥的受力分析
③两桥的文化寓意和民族特色 根椐教师的提示，带着问题进行思考、观看并作好记录。 通过观看经典设计，加深对结构的理解，同时感受中华民族建筑文化的高深。
结构欣赏的角度： 1、技术角度。2、文化角度
合作、探究、能力展现
a、组织学生分组讨论、交流。选派代表汇报结果。
b、提出问题
①两桥的结构各有什么特点
②对两桥进行受力分析
③两桥具有什么价值和民族特色？
学生通过观看视频讨论、回答：
a、赵州桥
结构：拱肩加拱的敞肩结构。
受力分析：压力—拱圈—拱角—基础
价值：历史价值;
艺术价值;科学价值。
b、侗族风雨桥
结构：集桥、廊、亭一体。受力特点：木板下面受拉力。
民族特色：公益性、团结性。 通过两桥的结构特点，受力分析，理解两桥文化价值、民族特色和设计的文化内涵。
5.教师总结:归纳学生的汇报结果。
6.教学反思：
在本课时中,我灵活运用文学作品欣赏知识，从文化角度欣赏赵州桥的结构。我分别提问学生赵州桥案例中所描写的文化寓意和美感,学生回答：“赵州桥弧形平拱和敞肩小拱给人以巨身轻灵、跃跃欲飞的动感”；“桥两边的栏板和望柱上,雕有各种精美图案,刀法苍劲,造型生动, 线条刚劲之中见柔和,稳重之中显轻灵,雄伟之中含隽永”；“主拱顶上有一块雕着龙头的龙门石,八瓣莲花的仰天石点缀于桥两侧。这些雕像,寄寓着大桥不受水害、长存永安的愿望”。这样一下子活跃了课堂气氛,也提高了学生的审美能力。
第八课时 经典结构的欣赏(2)
一、教学目标
1. 知识与技能目标
(1)通过对典型结构的欣赏，学会观察结构的实用性和美。
(2) 能从技术和文化的角度欣赏，并评价典型结构设计的案例。
2. 过程与方法目标
(1) 经历不同地域、民族、文化等典型建筑结构的欣赏。
(2) 学会对比、类比、归纳、优化等思维方法。
3. 情感态度和价值观目标
通过典型结构的欣赏，提高自身的技术素养，拓展学生对设计文化特性的理解和评价，增强学生对中华民族的自豪感。
二、教学重点：通过对经典结构的欣赏使学生关注结构的技术和文化特征。
三、教学难点：学生能从真正意义上学会欣赏和评价一些经典结构。同时使他们在自己的设计作品中注入更丰富的文化内涵。
四、教学方法：教授、任务驱动、小组合作。
五、教学准备：多媒体教室、课件
六、教学过程:
1.导入：播纪录片《中国古建筑掠影》
2.师生共同探究
（1）中国古建筑特点
中国古代建筑的结构多以木材为材料。请你从材料与构件的连接方式等角度, 分析中国古代建筑稳固的原因。
中国古建筑以木材、砖块为主要建筑材料, 以木构架结构为主要结构方式, 此结构式由立柱、横梁、顺模等主要构件建造而成,各个构件之间的连接点以棒卵相吻合,构成富有弹性的框架。
木构架结构有很多优点。首先,承重与围护结构分工明确, 屋顶重力由木构架来承担, 外墙起遮挡阳光、隔热防寒的作用, 内墙起分割室内空间的作用。由于墙壁不承重, 这种结 构赋予建筑物以极大的灵活性。其次, 有利于防震、抗震。木构架结构很类似今天的框架结构,由于术材具有的特性,且构架的结构所用斗拱和棒卵又都有若干伸缩余地, 因此在一定限度内可减少由地震对这种构架所引起的危害。“墙倒屋不塌”形象地表达了这种结构的特点。
斗拱也是中国木构架建筑特有的结构构件, 由方形的斗、升和矩形的拱、斜的昂组成。在结构上挑出承重, 并将屋顶的大面积荷载经斗拱传递到柱上。它有一定的装饰作用,又是 屋顶和屋身上的过渡。此外,它还是封建社会中森严的等级制度的象征和重要的建筑尺度衡 量标准。
斗拱一般使用在高级的官式建筑中,称为大式建筑。大体可分为外檐斗拱和内檐斗拱, 外檐斗拱中“斗”是最下面的构件,斗口的大小决定着整个建筑的尺寸;“拱”指木;“昂”是斗拱中斜置的构件室外为下昂, 室内为上昂。
因为斗拱的重要性, 历代建筑对它十分重视, 使它成为判断建筑时代的重要标志之一。
3、课件介绍：丹麦建筑师阿纳·雅格布森：
阿纳·雅格布森被认为是20世纪丹麦最有成就的建筑师、室内设计师、家具设计师和手工艺品设计师，也是仅有的几个将自己的名字镑刻在建筑与设计这两个领域历史里的设计师。他的作品不仅是博物馆中的经典藏品, 还有一些更成为丹麦人日常生活中不可缺少的一部分，如一只杯子或者一盏璧灯。他的作品具有适合的尺度、细节和意念。他还为自己的大部分建筑作品设计家具和配件。对作品，他注重细节和材料的选用，传统与实用的结合。
4.教材拓展
课文只从技术角度和文化角度进行了评价元素的列举, 教学中教师鼓励学生积极思考, 想出更多的评价角度和评价元素。
在教学中，教师除了引导学生从技术和文化的角度欣赏结构之外，还应结合经典结构设计者的历史背景、设计思想、设计风格等全面分析。
5.教学反思
教师要利用课件投影进行结构欣赏时可从技术和文化两个角度进行。技术角度要注意引导学生从使用功能、稳固耐用、设计创意和表现力，材料的合理使用、工艺制造的精湛程度等分析。
第九课时 结构与设计单元知识总结
一、教学目标
1、了解结构的稳定性。
2、理解影响结构稳定性的主要因素。
二、教学重点：了解结构设计的主要因素。
三、教学难点：学生能进行简单结构的设计。
四、教学方法：练习巩固
五、教学准备：投影仪 课件
六、教学过程：
知识框架 (多媒体课件展示)
结构与设计
认识结构
结构的含义
结构的类型
结构的受力
探析稳固的结构
结构与稳定性
结构与强度
结构与功能
设计简单的结构
结构设计案例
结构模型或原型的制作
欣赏经典的结构
结构设计案例的评价
复习要点
1．能从力学角度了解结构的概念，能对简单的结构实例进行分类。
2．能结合简单的结构案例，分析结构是如何承受力的。
3．理解结构的稳定性和影响结构稳定性的主要因素。
4．将结构的形状、材料、连接方式等方面对结构强度的影响运用到常见的设计，并对不同领域中的一些案例进行分析、优化和改进。
5．理解结构与功能的关系，能对一个简单的对象进行结构设计，绘出简单的设计图纸。
6．学会对结构的设计案例进行评价。
重点提示
1．结构与设计从空间和力的角度来考虑设计。从力学角度看，结构是指可承受一定应力的架构形态，结构可以抵抗能引起形状和大小改变的力。
每个物体都有其特定的架构形态，一个较复杂的结构由许多不同的部分组成、这些组成部分通常称为构件。当构件受到外力作用时，内部各质点之间的相互作用会发生改变．产生一种抵抗的力，称为内力。应力是构件的单位横截面上所产生的内力，当应力达到某一极限值时．结构就会遭到破坏。
构件的基本受力形式有拉力、压力、剪切力、扭转力、弯曲力。有时，构件可能同时受到几种不同形式的力的作用。
要注意各种实体、壳体、框架结构的受力特点，及其在设计中的仿生作用。
2．结构的稳定性是指结构在外力的作用下维持其原有平衡状态的能力。它是结构的重要性质之一，如果一个物体的结构不能有效地抵御常见外力的作用，那么该物体是很难承受负载而保持平衡的。影响结构稳定性的因素有多种，对于一个在地面可移动的物体来说，主要是重心位置的高低、结构与地面接触所形成的支撑而的大小、结构的形状等。
结构的强度是指结构具有的抵抗被外力破坏的能力。影响结构强度的主要因素是结构的形状、结构的材料、构件之问的连接方式等因素有关。
3．结构设计应考虑的主要因素有：符合使用者对设计对象的稳定性和强度的要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命。
无论是机械产品的设计还是建筑结构的设计，人们总是在满足功能要求的情况下，追求用最少(或最轻)的材料组成结构，同时追求结构的刚度或强度的最大化。
不同的结构设计．应考虑的因素各有侧重，但无论在哪一类用途的结构设计中，安全都是至关重要的因素。
4．结构欣赏主要从两个方面来考虑。从技术的角度：结构的使用功能实现，结构的稳固耐用．结构造型设计的创意和表现力，材料的使用的合理性，工艺制造的精湛程度等。从文化角度：结构的文化寓意与传达，公众认可的美学原则，反映时代、民族、习俗方面特征，结构个性特征等。
例题解析 投影仪展示例题
【例l】 吊扇在启动瞬间，吊杆的主要受力形式有( ) ①拉力 ②压力 ③剪切力 ④扭转力
A．①④ B．①② C．①③ D．②③
（分析） 本题考查“构件受力的形式”。构件基本受力形式主要有拉力、压力、剪切力和扭转力等。拉力：物体所承受的拉拽力；压力：挤压物体的力；剪切力：两个距离近、大小相等、方向相反且作用于同一物体上的平行力；扭转力：反方向对物体两端均匀施力，使物体发生扭转形变的力。很多时候，构件可能同时受到几种不同形式的力的作用，吊扇在刚刚启动的过程中，吊杆要克服吊扇的拉力、电扇启动时产生的扭转力。 答案：A
【例2】如图是钱塘江大桥，从结构的形态来看，横跨于两个桥墩之间的桥梁所属的结构类型是( )
A．实体结构 B．框架结构
C．壳体结构 D．组合结构
（分析）本题考查“结构的类型”。结构一般分为三种基本类型：实体结构、框架结构、壳体结构。大多数现代建筑物的结构是由若干种基本结构类型组合而成的。钱塘江大桥的桥墩是实体结构，横跨桥墩之间的桥梁是框架结构。答案：B
【例3】 如图所示为一张学生制作的小木凳。小木凳脚架之间采用的连接方式是( )
A．铆接 B．铰连接
C．榫接 D．焊接
答案：C
（分析）本题考查“构件连接的类型”。构件的连接类型比较多，金工有铆接、焊接、胶接等；木工有榫接、钉接等；按连接后的活动效果．可分为钢连接、铰连接。小木凳的四支脚架由几根横木段通过榫接而成。
【例4】案例分析题 如图Z-5-3，从结构强度的角度分析塑料板凳的凳脚设计成凹凸形状而不是简单的平直形状。
[提示] 塑料板凳的凳脚设计成半凹凸形，主要是为了提高凳脚强度。
(分析) 本题考查“构件的强度与结构的形状有关”。设计成凹凸形状．抗压强度提高。
自主练习
一、基本题
1．如图所示是竹、木混合材质的躺椅，其结构类型主要体现为( )
A．壳体结构 B．实体结构
C．框架结构 D．其他结构
2．一辆汽车停在一座桥上，桥梁承受来自汽车的( )
A．压力 B．拉力 Ｃ．扭转力 D．剪切力
3．一根材质匀称的木质横梁，长2．5m，截面规格为30cm×20cm，两端架在相距为2m的支撑墙上．如按竖摆和横摆两种方式(如图Z-5-5所示)摆放，则木质横梁的承重(上往下压)能力( )
A．如甲图所示竖摆方式承重大
B．如乙图所示横摆方式承重大
C．一样大
D．不确定
4．“康师傅”矿泉水的瓶子外形结构如图甲所示，A、B两处是矿泉水瓶壳的不同结构．A处有内环圈，B处没有。则A、B两处抵抗外界向内挤压(如图乙)的能力( )
A．A处比B处大
B．B处比A处大
C．不能确定
D．一样大
5．一颗高4m、树干直径约10cm的树移植到另一处，为了抵消外力对树的影响，采用细钢丝或竹竿固定，下列方法最不能达到目的是( )
A．用单根竹竿固定 B．用三根竹竿固定 Ｃ．用两根钢丝固定 D．用三根钢丝固定
6. 如图Z-5-7所示为可移动的篮球架，为了使篮球架前运动员更加安全，现需要增加稳定性，实施有效稳定性的方法有( )
A．增加底座后部面积
C. 底座后部加重
B. 减轻底座后部质量
D．减少底面积
7．古塔一般为砖木结构，其结构稳定性不是由下列因素决定的( )
A．塔基的面积 B．塔身高度
Ｃ．建造塔所用的材料 D．塔周围风的大小
8．评价题 小明设计了一种日光灯的安装方案，由于房间层高比较高．为安装方便，小明采用悬吊方案，设计图如右下图所示．只用一个挂钩，再通过尼龙绳与日光灯架连接。请指出该设计的不足之处．并提出改进方案。
9．试验题 如下图是学生用木材制作的衣帽架，连接方式有榫接、钉。根据设计要求，高度不低于lm，至少能挂四件衣服(每件约1kg)。现在要测试其稳定性，请设计一个测试方案。
教学反思： 温故而知新，这堂复习课让学生把以前的知识重新梳理了一遍，并有了更深
的理解
第十课时 了解流程
一、教学目标
1、了解流程的涵义，及其对生产、生活的意义。
2、通过对典型的工作流程和生产工艺流程的案例的分析，理解流程中的时序和环节的意义，学会阅读简单的流程图。
3、能分析流程设计中应考虑的基本因素，并画出流程的框图。
4、能解释流程的改进与设备、材料等之间的关系，能概括某种简单生产流程优化过程中应考虑的主要问题。
5、能对生活、生产中的简单对象进行流程设计或流程的改进设计，并用文字或图表说明流程设计方案的特点，或者流程改进的方案的优越之处。
二、教学重点：流程的涵义，流程作用
三、教学难点：工作流程和工艺流程的定义和区别
四、教学方法：案例教学法、试验法、发现法。
五、教学准备：投影仪 课件
六、教学过程：
1.导入：
流程与我们的日常生活紧密相关，每天我们穿衣、吃饭，学习的过程中都会自觉或不自觉地按照一定的流程进行。那到底什么是流程呢？请同学们先来思考这样两个问题
问题1：你放学回家的时候是如何开门的？
问题2：电学课上我们是怎样连接串联电路的？
学生思考讨论，教学归纳。
2．在生活学习中，我们会自觉或不自觉地按照一定的“流程”进行一件事情或完成一项工作。大家分析以下的情况，它们都需要经过那些环节？
a、煎鸡蛋
b、参加考试
c、开展研究学习
3、 设问：想一想：什么是流程？我们如何来描述流程的涵义？
流程的涵义：流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定结果的实现。
归纳：
1）流程是一系列的活动（环节）；
2）这些活动是连续有规律的（时序）；
3）以确定的发生或执行方式；
4)导致特定的结果。
4、 分析氢气还原氧化铜试验提出：
1）实验的流程如何？
2）如果改变了这个流程会有什么结果？
工农业生产中任何产品的生产都有流程,例如:炼油、炼钢、汽车生产线、电视机生产线、水稻的种植、蘑菇的栽培、选种育种等都有流程。
5、工作流程和工艺流程
流程分类：流程分为工作流程和工艺流程两大类
㈠工作流程（work process）
多媒体展示：邮寄包裹的流程
定义：工作流程反映了完成一件事情、一项任务而进行的一系列有序的工作或活动的全过程。
㈡工艺流程（technological process）
多媒体展示：蔡伦造纸流程等
定义：工艺流程反映了从原料投入到成品产出，通过一系列工艺或加工环节，顺序地进行生产或制造某种产品的全过程。
印刷板电路的设计与生产流程中，设计过程是工作流程，制作过程是工艺流程。
6．教师小结：
流程的概念及其涵义
流程的分类和它们的区别
7．教学反思：
第十一课时 生活和生产中的流程(1)
一、教学目标
1.知识与技能
（1）了解流程的含义、流程的表达方法及其对生活、生产的意义。
（2）通过对典型的工作流程和生产工艺流程案例的分析，理解流程中环节和时序的含义，能对生活中简单的流程实例的环节进行划分，能分析环节和时序关系。
2.过程与方法
通过极有感染力的视频引入、引出流程的含义，结合对典型案例的分析，说明流程的表达及其对生活、生产的意义。
3.情感、态度与价值观
理解流程在生活、生产中的作用，增强时间观念，形成运用科学合理的流程保证生活生产的质量和安全，提高生活生产的效率的思想意识以及提高产品质量的意识等。
二、教学重点：流程的含义，分析、理解流程的环节和时序及其意义。
三、教学难点：分析具体事例中的环节和时序，采用科学合理的流程解决实际问题。
四、教学方法：案例教学法、试验法、发现法。
五、教学准备：多媒体
六、教学过程
导入新课：
在生活、学习中，我们会自觉或不自觉地按照一定的“流程”进行一件事情或完成一项工作。那究竟什么是流程？我们先欣赏一小段视频（播放视频）。
教师：请结合视频及自己已有的知识经验说说你对流程的理解。
一、认识流程
1.流程的含义
流程（prosess）是一项活动或一系列连续有规律的事项或行为进行的程序。
时序(time series)是时间上的先后顺序。时序有可颠倒的，也有不可颠倒的。
任何流程反映了一定的时序，体现出一定的环节。
提问：
请列举生活中时序可颠倒和不可颠倒的事例，并说明不可颠倒时序的理由。
请学生列举时序不可颠倒的事例：
时序不可颠倒的实例
流程
1．自行车前轮装圈上轴
上钢丝—编花—上前轴—上外胎—上内胎—上气门
2．浓硫酸稀释
加水—导流—并搅拌倒酸
3．照片冲洗
曝光—显影—定影—照片
4．煎鸡蛋
烧油—放鸡蛋
5．电路故障修理
停电—维修
6．电线着火引起火灾的处理
停电—泼水救火
7．转床钻孔先要用样冲定位
准确
请学生列举可颠倒的时序事例：
1．先穿上衣，还是先穿裤子。 2．放学后，先进行体育运动还是先作业。
3．在自行车的装配中，是先装车铃还是先装鞍座。
教师：
可颠倒的时序——没有严格的先后关系 不可颠倒的时序——有严格的先后关系
不可颠倒的时序往往反映了事物或活动的内在规律或机理，我们应尊重和遵循这些规律和机理。
环节：把完成某个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节（phase）。
环节的划分是相对的，环节本身又可以是一个流程，即流程具有层次性。如P40某同学上午的活动流程中，洗漱这一环节包括刷牙、洗脸等环节，而刷牙又可细分为打水、挤牙膏、刷牙、清洗等环节。
提问：
我校新生入学手续有哪些环节？每个环节由那些具体事项组成？请根据你的理解填写下表。
学生：
序号
环 节
具体事项
1
查自己所在班级
到高一查分班表、查班级分布图……
2
到班级报名
排队、注册、交费……
3
到宿舍缴费
查找班级所在宿舍、挑床铺、排队、交费……
4
办理伙食、水票
排队、办卡……
5
购买生活用品
饭盒、牙刷、牙膏、毛巾、香皂、卫生纸……
提问：
1.请说出装配螺钉的流程。
学生：
教师：时序不仅有前后顺序，还有间隔时间长短的问题。
思考：流程与时序和环节有什么相互的联系呢？
教师：任何流程反映了一定的时序，体现出一定的环节。流程是一项活动或一系列连续有规律的事项或行为进行的程序。好流程可有效的指导生产和生活活动。
提问：
根据你的理解，从上图中选择1项～2项活动说明其基本流程。
旅游：
工程师画图：
果农嫁接：
2.流程的表达
为了使流程的描述清晰可见，我们一般采用流程图（flow chart）来表达流程。流程图的表达方式是多种多样的，有最简方框流程图、文字表达、表格表达、图示表达、模型表达、动画演示等。
请学生观察下图，分别是如何表达流程的？
从以上流程图可以看出，有的用箭头表达时序，有的用数字序号表达时序，有的还用时间表达时序。用箭头表达时序，方框表示某个事项或活动，单项箭头表示事项或活动的顺序关系。流程图中的序号或方框反映了环节、工序的具体情况。
在编制计算机程序时，经常要用程序流程图来表示算法，流程图中的方框、菱形框表示一定的环节，箭头表示程序流动的方向。
结合具体事例图片作简要的分析：
（1）方框流程图。《技术与设计1》中产品的设计过程就是一个流程。
（2）文字表达。 （3）表格表达。 （4）图示表达。 （5）模型表达。（6）动画演示（发射动画）。
分组讨论：右图是一张男子乒乓球单打比赛程序的结构图，共有16个代表队，采取单淘汰制决出冠军，请你划出环节。
学生讨论回答：八分之一淘汰赛、四分之一淘汰赛、半决赛、决赛，共四个环节。
思考：用适当的流程表达方式，描述下列你所理解的流程：
1.邮递一封信件给远方的朋友，信件从递出到对方收到的过程（学生黑板上画）。
2.为家里购置的房屋进行室内装修的过程（学生黑板上画）。
提示：
（1）地板铺设； （2）油漆地板、木制家具等；
（3）浴缸、抽水马桶的安装，地砖、墙砖的铺设；
（4）粉刷墙面； （5）水电管线（网线、电话线、电视信号线、电线、开关插座等）的安装。
3.自己动手做壁挂式简易书架的过程（学生黑板上画）。
教学反思：
第十二课时 生活和生产中的流程(2)
一、教学目标
1.知识与技能
（1） 通过对典型的工作流程和生产工艺流程案例的分析，理解流程中环节和时序的含义，能对生活中简单的流程实例的环节进行划分，能分析环节和时序关系。
（2）学会认读简单的流程图。
2.过程与方法
通过极有感染力的视频引入、引出流程的含义，结合对典型案例的分析，说明流程的表达及其对生活、生产的意义。
3.情感、态度与价值观
理解流程在生活、生产中的作用，增强时间观念，形成运用科学合理的流程保证生活生产的质量和安全，提高生活生产的效率的思想意识以及提高产品质量的意识等。通过对流程的理解，培养学生优化生活和工作流程的能力，使学生体验革新的成功感和革新可能带来的经济、环境等方面的收获。
二、教学重点：流程的含义，分析、理解流程的环节和时序及其意义。
三、教学难点：分析具体事例中的环节和时序，采用科学合理的流程解决实际问题。
四、教学方法：案例教学法、发现法。
五、教学准备：多媒体
六、教学过程
新课导入：
(一)、生活与流程：
1. 流程对于日常生活的意义
日常生活中，科学合理的流程，可以指导我们正确地做事，提高工作和学习的效率，使我们的生活变得有序、合理，为我们的安全提供保障。
下面我们通过具体的事例来说明。
2.师生共同分析案例
案例分析1：
阅读课本P44，洗衣、煮饭与烧菜的流程安排，分析案例中有哪些不同的工作流程？最多可以节省多少时间？
这里提到工作流程，补充工作流程的含义。
工作流程：反映了完成一件事情、一项任务而进行的一系列有序的工作或活动的全过程。
它是针对人或生产工具的活动过程而言。
提问：（1）有哪些不同的工作流程？
（2）给出最省时间的流程图。
该例说明了：科学合理的流程可以提高生活、工作效率。
案例分析2：青霉素注射的流程。阅读P44青霉素注射的流程的案例，青霉素注射的流程说明了什么？如何用流程图表达？
说明科学合理的流程为我们的安全提供了保障。
案例分析3：
邮寄包裹的流程：
说明科学合理的流程使我们的生活更有序。
分组讨论：
1.小黄在家吃完饭，准备骑自行车上学，突然发现车胎没气了，如果只能小黄自己修理自行车，那该如何处理？小黄在修理轮胎时，由于工具不全，就没有研磨洞周围的胎皮，用胶直接把补丁贴上去。你估计这样会出现什么后果？为什么会这样？
2.补胎过程中，用锉子将洞口周围的胎皮锉毛，是必不可少的一个环节，目的是为了增大接触面积，使补丁与胎皮的附着力更强。另外还可以除去表面粉尘颗粒，使补丁处平整。不按这样的流程，肯定会漏气。
流程：
3．教学小结。
科学合理的流程使我们的生活更有序,请同学们课后尝试更加合理地安排自己的流程。
4．教学反思：
第十三课时 生活和生产中的流程(3)
一、教学目标
1.知识与技能
（1） 通过实验，理解流程中环节和时序的含义 。
（2）学会认读简单的流程图。
2.过程与方法
通过极有感染力的视频引入、引出流程的含义，结合对典型案例的分析，说明流程的表达及其对生活、生产的意义。
3.情感、态度与价值观
理解流程在生活、生产中的作用，增强时间观念，形成运用科学合理的流程保证生活生产的质量和安全，提高生活生产的效率的思想意识以及提高产品质量的意识等。通过对流程的理解，培养学生优化生活和工作流程的能力，使学生体验革新的成功感和革新可能带来的经济、环境等方面的收获。
二、教学重点：通过组装双色圆珠笔的流程，来分析、理解流程的环节和时序及其意义。
三、教学难点：分析具体事例中的环节和时序，采用科学合理的流程解决实际问题。
四、教学方法：案例教学法、实验法。
五、教学准备：多媒体 双色圆珠笔若干
六、教学过程
新课导入：纸上得来终觉浅，这节课，我们来做个小实验，让同学们切身地体会下流程。
(一)小实验
分组配发双色圆珠笔，边组装，边书写组装流程。
(二) 、生产与流程
1. 流程对于工农业生产的意义
工农业生产中，运用科学合理的流程可以有效地组织生产提高生产效率、保证产品质量、保证安全生产、保护环境……
2. 师生共同分析案例
案例1：再生IPS塑料工艺流程（观看视频）。
讨论：
1)记录再生IPS塑料的工艺流程。
2)该流程中有哪些环节，每个环节的目的、注意事项有什么？
3)时序关系可以颠倒吗？
再生IPS塑料工艺流程串行工序.
串行工序：依次进行的工序。
特点是上一道工序完成之后才能进入下一道工序。
案例2：软皮椅的生产流程。阅读P45软皮椅的生产流程案例：
思考：软皮椅的生产流程为什么要这样安排？
原因：
1.软皮椅的生产流程安排要符合其自身的逻辑；
2.将相近的工序划分为一个环节，便于按照质量标准进行检查，保证质量。
3.在保证质量的基础之上，采用并行作业，尽可能提高生产效率。
并行工序：可以同时进行的工序。
并行工序的特点：多人或多台设备同时进行工作，这样可以大大提高生产效率。
1798年，美国发生了这样一件事情，美国政府要求工厂主惠特尼在15个月内生产1万杆滑膛枪。这比诸葛亮3天之内要造10万只箭的任务还要难完成。惠特尼采用了一种新的方法完成了任务，他把每个造枪的工作化整为零，每个工种只生产其中的一种部件，然后把每种部件都放在一个袋子里，每个袋子都编上号，最后从不同的袋子里各取出一个零件就可以组装成一杆枪。惠特尼就是靠这种方法完成了生产任务。他的这种方法为后来的流水线生产打下基础。
案例3：连续式淬火的工艺流程（阅读P47连续式淬火的工艺流程案例）。
思考：什么是工艺流程？连续式淬火的工艺流程包括哪几个环节，省略其中的某些环节行不行？
工艺流程的含义：工艺流程反映了从原材料投入到成品产出，通过一系列工艺或加工环节，顺序地进行生产或制造某种产品的全过程。它是针对产品的制造过程而言。
教师给出淬火的工艺流程的流程图。指出淬火包括六个环节。去掉任一环节都不能实现工件淬火的工艺要求，出现产品质量问题。
补充：任何一种产品的生产都需要经过从设计到制作的过程，这个过程往往既包括工作流程又含有工艺流程。
案例4： 李龙飞的庄稼为什么颗粒无收？
请从流程的角度分析，张宝田和李龙飞的庄稼为什么收获大不一样？
教师：农作物生长有其自身规律，庄稼种植和管理等环节的安排应符合农作物的生长规律。
阅读：流程型行业的特点、分布范围。
(三)教师小结：在工农业生产中，是否严格按照流程中环节和时序的要求正确地进行生产，将直接影响到安全生产和产品质量。如果违反了流程的要求，轻则造成经济损失，重则导致安全事故，造成生命财产的重大损失。
(四)教学反思：
第十四课时 流程的设计
一、教学目标
1. 知识与技能目标
能对生活、生产中的简单事项进行流程设计，画出流程设计的框图。
2. 过程与方法目标
通过小组合作探究，动手实践， 加深对流程设计中应考虑的基本因素的理解。
3. 情感态度和价值观目标
提高学生依据科学合理的流程处理问题的意识。
增强学生对技术世界的热爱，增进良好的合作交流。
二、教学重点：对生活、生产中的简单事项进行流程设计， 画出流程设计的框图。
三、教学难点：对生活、生产中的简单事项进行流程设计， 画出流程设计的框图。
四、教学方法：讲授法、案例分析教学法、探究式教学法、小组学习法。
五、教学准备
1. 教学资源的准备：多媒体教学设备、通用技术专用教室、教学课件PPT、各类工具等。
建立小组：按照课堂学习小组（事先已经组建），上课时每个小组围坐在一起。
2. 教学课件的准备：教学课件比较简洁，多以直观的图片来说明，抓住关键知识点，突出中心。
六、教学过程
（一）激趣引题，调动学生的兴趣。
谈话引出手电筒。
师：某年某月的某一天，在一个风雨交加的夜晚，家里突然断电了，屋内黑漆漆的一片，伸手不见五指，当时，老师感到十分的害怕，为了分散老师的注意，老师的母亲拿了一支蜡烛和一个盒子放在老师面前，对老师说:”利用里面的材料，你能让里面的小灯泡发光吗?”老师看了看，不到三分钟，轻轻松松让里面的小灯泡亮了，如今，老师将这些材料也拿了过来，同学们，利用这些已有的材料，你们能让里面的小灯泡发光吗？
（二）设疑探究，探索手电筒装配流程
1. 体验手电筒的装配流程
下面就请同学们利用准备的材料试着组装，看能不能使一个小灯泡发光，好吗？比比看，哪个小组组装的最快。你的手电筒亮了吗？请安装好的小组用手电筒给老师发个信号。
(1)设置疑问：试试看，你们能用流程图的方式来表达出整个组装的过程吗？现在以小组为单位，将你们小组的组装的过程写下来。
(2)分享交流：展示若干小组的流程图，引导学生理解流程中环节和时序的意义
方案1:
方案2:
方案3:
教学反思
教学中发现，学生对于他们熟悉的生活中的流程的案例会非常感兴趣，由于他们熟悉，所以分析起来容易，基本能够结合老师的情景创设，产生新的思考和设计，而且能自觉运用课本所学的思想和方法，但是基本的规范的技术表达和交流能力有限，需要我们在教学中不断地给予灌输和强调。
第十五课时 流程的优化
一、教学目标
1. 知识与技能目标
(1) 流程优化的意义及主要内容。
(2) 能对生活中和学习中的简单事项进行流程的设计和优化。
2. 过程与方法目标
学会分析流程的不足，并提出优化方案
3. 情感态度和价值观目标
培养分析问题的能力。
二、教学重点:流程优化的内容及目的。
三、教学难点:流程优化的分类。
四、教学方法:讲授、任务驱动、小组合作。
五、教学准备
为了吸引学生,激发学生的学习兴趣, 培养学生对技术的情感, 本课时收集不同类型的丰富的经典结构图片通过投影机播放让学生鉴赏， 引导学生赏析具有典型人文意义的结构，拓展学生对结构设计的技术和文化特性的理解和评价。
六、教学过程
引入：复习上节课内容：流程的设计过程
新课教学：
（一）流程改进的内容与目的
1. 工期优化——节约时间: 案例①机械设备修理的工期优化
简单介绍：网络计划技术。
马上行动：制作一只台灯的工期如何优化，改进之后可能带来什么问题？
解答：将做灯罩与买电器元件、焊底座这三件工作并行，整个工期缩短了7小时。这样改进的前提是增加人力。
工期优化——节约时间:目的——缩短加工时间。
主要手段——在不改变工艺的条件下，将某些环节的串行改为并行。
2. 工艺优化——节约材料: 案例：工件制造的工艺优化
1）切削法 2）少切削法 3）无切削法
对切削法、少切削法、无切削发作简单介绍帮助学生理解工艺优化的过程。
马上行动：比较不同加工工艺下浪费的钢材金额。
3. 成本优化——节省资金
案例：售后中心配送的成本优化
4. 提高效率
案例：餐厅结帐的流程优化
原流程：
1）确认结账要求 2）取得账单给客户过目 3）得到客户付款并询问客户是否需要发票
4）回到收款台取得零钱和发票 5）将发票和零钱交给顾客
改进流程：
1）确认结账要求 2）取得账单、零钱和发票 3）得到客户付款并将发票和零钱,交给顾客
（二）流程优化的条件：
流程优化需要一定的条件，它建立在设备和工艺水平提高的基础上，建立在对流程内在机理进一步研究的基础上。
马上行动：银行存取款流程的优化：从人工操作到自动取款机。
（三）流程优化的步骤：
1.分析流程的现状 2.确定改进的目标和要求 3.确定改进方案
案例1：银行卡挂失流程的改进
分析流程的现状：只能在银行上班时才能去挂失，失主不能及时报失；
确定改进的目标和要求：使失主能及时报失，尽可能把钱财的损失减少到最低程度；
确定改进方案：利用先进的计算机电话集成技术和现代化通讯手段，为客户提供全天24小时不间断的电话挂失服务。
案例2：【视频】汉字输入的流程改进 （根据流程改进的步骤进行分析）
分析流程的现状：汉字的快速输入是普通计算机使用者最为棘手的问题，人机交流困难限制了计算机的广泛应用。
确定改进的目标和要求：提高文字输入速度，符合使用者用笔的传统习惯，舒适方便。
确定改进方案：利用数字笔、数字纸进行书写输入，代替原来的键盘、鼠标输入。
八．教学反思
课本中的案例专业化比较强，自己理解的不够充分，学生也缺少相关知识作为铺垫，讲解较困难，感觉讲不透。学生理解不深，学生停留在一知半解的程度，强迫型记忆效果不好。
第十六课时 流程与设计复习(1)
一、教学目标
1.回顾单元所学，了解流程的定义。
2.灵活运用多种方式表达流程。
二、教学重点:流程的表达的多种形式。
三、教学难点:书写规范的流程表达。
四、教学准备：投影机 课件
五、教学过程
一 复习导入 前面我们复习了结构与设计。本节课，我们将复习流程与设计这一内容。
二、教学过程
（一）课程标准（多媒体）
1、了解流程的涵义，及其对生产、生活的意义。
2、通过对典型的工作流程和生产工艺流程的案例的分析，理解流程中的时序和环节的意义，学会阅读简单的流程图。
3、能分析流程设计中应考虑的基本因素，并画出流程的框图。
4、能解释流程的改进与设备、材料等之间的关系，能概括某种简单生产流程优化过程中应考虑的主要问题。
5、能对生活、生产中的简单对象进行流程设计或流程的改进设计，并用文字或图表说明流程设计方案的特点，或者流程改进的方案的优越之处。
（二）生活和生产中的流程
流程与我们的日常生活紧密相关，每天我们穿衣、吃饭，学习的过程中都会自觉或不自觉地按照一定的流程进行。那到底什么是流程呢？请同学们先来思考这样两个问题：
问题1：你放学回家的时候是如何开门的？
问题2：化学课上，我们是如何做H2还原CUO的实验的？
找学生回答：
那么，由此我们得出流程的概念
概念：流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定的结果的实现。
从这个概念当中，我们不难看出任何流程都包含两个组成部分，那就是，环节和时序。
环节：流程当中的每一个步骤（开门的步骤，做实验的流程步骤）
时序：各个环节之间的先后顺序关系
在实际生产和生活中有很多事物顺序是不能颠倒的，如果颠倒，重则无法完成任务，轻则不能按质按量完成任务。如：组装自行车前轮时，如先把外胎装上，就根本不可能把前轮装好。这就是时序。再比如炒鸡蛋的流程。
所以我们说不可颠倒的时序往往反映事物或活动的内在规律或机理，我们应尊重和遵循这些规律或机理。另外合理的流程使人们处理问题时能按质按量完成任务，能使生产效率提高，降低成本提高产品质量，真正做到多快好产。
（三）流程的表达
为了使流程描述的清晰可见，一般采用流程图来表达流程。
流程图（process chart or flowchart）是用图形和简单的文字来描述流程，在很多情况下比用文字表示更简洁、明了。而且是一种对流程进行交流、测试、分析和设计的有效工具。
练习：让学生用流程图画出回家开门的流程图，炒鸡蛋的流程图。
除了用流程图表示流程外，我们还可以用：
口头表达：这种表达是我们在工作生活中常见的表达方式，如：班主任要班长组织一个主题班会，首先班主任会交待班长该主题班会的活动安排。口头表达,必须是简单的流程。
文字表达：例如，开学典礼活动安排
表格表达：例如，班课程表、列车时刻表
四种表达的共同性：按时序合理安排各环节的活动内容。不同点：口头表达最直接、最简单，而图文表达最形象、最具动感，它是把复杂环节变为简单的图文，能使人一目了然。
巩固提高
1、下面哪个例子不是体现流程在生活中的应用：（ ）
A、公共汽车门上“先上后下”的牌子 B、学校教学楼顶上的大时钟
C、电脑主板生产的自动化流水线 D、十字路口的红绿灯
2、下面关于流程的叙述错误的是（ ）
A、在生产活动中，针对各种不同的生产过程和工艺要求，往往会有相应的流程
B、流程有几个或多个环节组成
C、流程中各个环节出现的时间顺序是不能改变的
D、流程是指若干环节随着时间变化，依序完成的进程
3、下列图表中，不是流程图的是（ ）。
A．列车时刻表 B．学校课程表
C．产品加工工序表 D．零件的三视图
4、人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为：（ ）
A、步骤 B、时序 C、环节 D、顺序
5、煮饭时要先洗米、添水、插电，最后按开关，这是一个简单的流程。在这种流程中，做事的时间上的先后顺序称为（ ）
A．次序 B. 先后 C. 时序 D. 顺序
6．在流程中，时序体现了具体活动内容的（ ）关系。
A. 相互作用 B .相互制约 C. 先后顺序 D .有机联系
三．教学反思：
练习在复习课中有着很重要的作用。通过练习既巩固了知识，又让学生发现了一些知识点的漏洞。
第十七课时 流程与设计复习(2)
一、教学目标
1. 了解流程设计应考虑的基本因素。
2. 理解如何进行流程的优化。
二、教学重点:流程的优化在生活和生产中的应用。
三、教学难点: 流程的优化在生活和生产中的应用。
四、教学准备：投影机 课件
五、教学过程
（一）流程的设计
1．流程设计应考虑的基本因素
学生回顾思考。
2．流程设计的步骤
学生回顾思考。
（二）流程的优化
1．流程优化的内容
1）流程优化：在流程的设计和实施过程中，要队流程进行不断的改进，以期取得最佳的效果。对流程的改进过程，称为流程的优化。
2）流程优化的主要内容有：工期优化、工艺优化、成本优化、技术优化、质量优化等。
对一个流程的优化，可以是整体全面的优化，也可以是对某一个指标进行优化。在优化的过程中经常会出现这样的情况：某一个指标得到了优化，而使另外的指标下降了。比如，技术优化，可能使成本提高。成本优化了可能使质量下降。因此，在进行流程优化时，要综合平衡，以取得整体优化的成效。
2．流程优化的条件
1）对流程内在机理的深入了解。比如对洗涤原理的了解，就会在流程中安排两次漂洗；
2）设备和工艺水平的提高。比如只有在具备锻压设备时，才可能将法兰盘的加工改为少量切削加工；
3）人员技术水平的提高。
例1：商场传统的销售模式——超市的销售模式
例2：张肖君的爸爸妈妈都在工厂上班，中午放学后她要自己做饭吃。家里只有一个煤炉，每天做饭的环节有：
淘米 3；洗菜、切菜 10；烧饭 20；炒菜 15
该如何改进其流程。
巩固提高
1、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
2、流程的改进设计必须要先分析（ ），以便确定流程的改进方案
A、流程的用途； B、流程的现状； C、流程的社会效益； D、流程的时序
4、流程设计应考虑的基本因素是（ ）
A流程的环节 B流程的时序 C流程是否已优化 D事件活动的内在属性和规律
5、在教材中，储蓄所存取款的流程的改进是通过（ ）来实现的
A增加工作人员 B增加储蓄窗口 C减少记帐手续 D减少中间环节
6、下列有可能属于流程优化目的的是（ ）。
①提高工作效率。②提高产品质量。③保护环境。④节约成本。
A ①② B ①③ C ④② D ①②③④
7、2005年山东移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
（三）教学反思：
第十八课时 期末测验
一、选择题：
1． 下列关于结构的说法中正确的是（ ）
A．结构是指事物的各个组成部分之间的有序搭配和排列
B．只有人工领域的物体才具有结构
C．结构的改变不可能引起功能的变化
D．分析结构的受力时，不必知道各构件的受力情况
2． 手工攻丝时，丝锥主要承受（ ）
A．弯曲力和压力 B．扭转力和压力 C．弯曲力和拉力 D．扭转力和拉力
3． 研究表明，壳体结构的物体容易将作用在它上面的外力分散到结构体的表面上，根据这一原理，我们可以（ ）
A．设计壳体结构的头盔，让它的安全性能更好
B．设计壳体结构的人字梯，以保证施工安全
C．设计壳体结构的砖块，让建筑的强度更大
D．设计壳体结构的门框，让其不容易损坏
4． 结构体有细长的构件组成的结构，它的受力特点是，既能承受竖向重力荷载，也能承受水平方向的荷载。符合以上特点的结构是（ ）
A．实体结构 B．框架结构 C．壳体结构 D．组合结构
5． 如图所示的青铜雕像“马踏飞燕”是我国古代雕塑艺术珍品，被国家旅游局确定为中国旅游图形标志。飞奔的骏马三足腾空，只用一只马蹄稳稳地踏在飞翔的燕子上，该雕像能够稳稳地放在平面上而不倒，主要是因为（ ）
A．整体重量较轻
B．燕子与马蹄的连接强度大
C．重心位置较低
D．重心所在的垂线落在支撑面内
6． 如图所示是某设计师设计的伞形盘子，下列关于该盘子的评价不恰当的是（ ）
A．增加了制作难度和生产成本
B．盘子的拿取更加方便，增加了实用性
C．盘子的稳定性更好
D．外观漂亮，符合设计的美观原则
7． 下列选项中，不属于影响结构稳定性的主要因素的是（ ）
A．重心位置的高低 B．结构与地面接触所形成的支撑面的大小
C．结构使用的材料 D．结构的形状
8． 如图所示，手表的四个部位与表体的连接，其连接方式与其他三种不同的是（ ）
A．表针与表盘 B．表带与表盘
C．表把与表盘 D．表盘与玻璃片
9． 如图所示的轿车，其底盘高度（车身离地间隙）能够根据车速自动调节，当行驶在每小时110公里以上时，底盘高度会降低至7厘米左右。以下说法不恰当的是（ ）
A．底盘降低，在通过不平整地面时会更顺畅、更快速
B．底盘升高，重心位置上移，风阻大，对轮胎抓地能力的要求更高，所以油耗会增加
C．底盘降低，汽车行驶时更稳定，风阻小
D．底盘升高，驾驶员的视野变好，路面状况不佳时更安全
10．如图所示是超市中顾客用于搬运商品的推车，设计该推车时，下列因素不是设计时必须考虑的是（ ）
A．超市中的商品的形状和大小
B．推车的结构强度和稳定型
C．推车的高度和宽度
D．超市中商品的种类和价格
11． 如图为常见的脚手架，下列对脚手架结构的分析不正确的是（ ）
A．连接杆间采用焊接，加大强度
B．四个轮子是为了方便移动
C．两侧分别增加交叉杆连接主要是为了更稳定
D．轮子上都带有防止滚动装置，让脚手架更稳定
12．汽车GOA（碰撞能量吸收）系统是指在汽车的车头和车尾都腾出一个可以折叠的区域，这个区域用特殊金属来制造，撞车的时候，这个溃缩区折叠而吸收撞击时的能量，最后使得落到人体上的能量减少，确保乘员生存空间。以下说法正确的是
A．折叠区应该做成强度大，抗撞击型结构
B．折叠区域应该用特别软的、可溃缩的金属做成较松软的结构
C．GOA能够吸收所有碰撞能量，乘员不用担任何汽车碰撞
D．汽车保险杠只是汽车的装饰，要挑选最漂亮的
13．黄鹤楼是江南三大名楼之一，素有“天下江山第一楼”之美誉。下列不属于对其从技术角度进行描述的是（ ）
A．飞檐5层，金色琉璃瓦，通高51.4米，底层边宽30迷，顶层变宽18米
B．黄鹤楼平面设计为四边套八边形，谓之“四面八方”
C．整座楼雄浑之中不失精巧，富于变化的韵味和美感
D．黄鹤楼重修工程于1985年6月完成，主楼运用现代建筑技术施工——钢筋混凝土框架仿木结构
14．下列对流程的表述错误的是（ ）
A.有些流程的时序是可以颠倒的，不可颠倒的时序往往反映了事物的内在规律
B一个流程中的环节，不同的人可能有不同的分法，而且有时可以分解为更小的环节
C不同行业的流程设计应考虑的基本因素往往也不相同
D流程优化的目的其实就是为了节约时间
15.下列没有体现“流程”的是（ ）
A.张贴在教室的课程表 B.学校教学楼顶上的大时钟
C.汽车自动化生产流水线 D.十字路口的红绿灯
16．2010年4月16日零时起，浙江省高速公路将全面实行不停车收费。电子不停车收费系统（ETC）是目前世界上最先进的收费系统。以往，司机通过高速公路收费站时需要停车、交卡、递钱、找零、再离开，而采用不停车收费系统后，做到了读取、扣款一步到位，不用停车，只需要3秒钟就可以通过。以下说法不恰当的是（ ）
A．不停车收费系统的应用，减少了收费流程的环节
B．不停车收费系统的应用，大大提高了收费站的工作效率
C．不停车收费系统的应用，为优化收费流程创造了条件
D．不停车收费系统的应用，改变了汽车通过收费站的整个流程中的时序
17．下列图表中,属于流程图的是（ ）
A.教室多媒体配置清单
B.家庭财产明细表
C.班级学生的坐位表
D.儿童玩具的组装示意图
18． 如图所示为某套遥测系统的软件工作流程图，如果温度没有超过阈值，也没有温度查询命令，但有远端控制命令，那么最终的环节是（ ）
A．发送温度
B．控制风扇
C．温度测量、采集
D．错误处理
19．要在一块钢板的小孔（孔中心线垂直钢板面，见主视图）中通过手工攻丝制作内螺纹，下列关于操作要求的说法中错误的是（ ）
A．钢板要固定，如用台虎钳夹紧
B．攻丝时，丝锥要保持与钢板面垂直
C．顺时针方向旋进，均匀施加压力
D．攻丝完成时，垂直向上拔出丝锥
20．小李准备设计制作一个木马（如图所示），画好草图和视图后，在设计制作流程时，不必考虑的是（ ）
A．加工工具
B．加工精度
C．木料质地
D．原料成本
二、分析评价题：
21.如图所示为梁架桥， 其两个桥墩距离过大后，桥面的承受力比较差，容易产生桥面折断现象。
（1）要使梁架桥的桥面和桥墩成为合理的构件，它们各自必须具有抵抗哪些形变的能力？
（2）请在原图基础上，用示意图画出你改进该桥结构的方案。
22. Email是一种重要的现代通讯方式。但使用前，我们必须首先注册一个帐号。注册的步骤通常是打开注册页面，填写你要使用的用户名，填写完成后点击下一步，系统会通知你希望注册的用户名是否可用，可以使用的话，则进入下一步密码的设置，否则要回到前一步重新注册新的用户名。设置好密码后，我们可以进行一些个人喜好的设置。最后，用刚才注册的用户名和密码就可以登陆电子邮箱收发Email了。
请根据以上叙述，选择合适的表达方式写出改进前注册电子邮箱的流程
一、教学目标
1. 知识与技能目标
(1) 能从力学的角度理解结构的概念。
(2) 能够结合简单结构，分析结构的受力。
(3) 了解结构的类型，并对简单的结构实例进行分类。
2. 过程与方法目标
结构的构件的基本受力形式。
3. 情感态度和价值观目标。
观察和分析常见结构，激发学习激情和兴趣。
二、教学重点：结合实例进行结构的受力分析和分类。
三、教学难点：结构受力时所产生的内力和应力。
四、教学方法：讲授法、阅读法、案例分析法和提问法，组织学生共同讨论、分析、交流互动
五、教学准备：多媒体教学设备、教学课件PPT、纸板、砝码等。
六、教学过程
1．导入。
为了让大家了解结构与受力的关系，我们通过一个实验，让大家切身感受一下结构与力。
2、演示试验
讲解“纸板承受压力试验”：
比较不同形状的纸板承受压力的大小。
试验准备：
(1) 取废旧纸盒的纸板，分别裁出3条大小均为10cm*40 cm的小纸板。
(2) 分别取若干本书（用于支撑纸板）和给纸板加压的重物。
试验过程：
(1) 将一纸板用两摞书支撑起来，在纸板上中间不断增加重物，直到它塌下去，记录此时承受的重物质量的大小。
(2) 将另一纸板弯成拱形，两端用两摞书抵住以阻止拱形延长，在拱形的上端不断增加重物，直到它塌下去，记录此时承受的重物质量的大小。
(3) 将剩下的纸板弯成比前次跨度小的拱形，在拱形的上端不断增加重物，直到它塌下去，记录此时承受的重物质量的大小。
【师生互动】上述演示试验说明：不同的结构所能承受的力是不同的。我们知道结构在一定外力作用下就会遭到破坏，主要原因是结构内部产生的应力已经达到其极限值。那么，说明是应力呢？
3. 总结
这节课我们学习了两个基本力学概念：内力与应力，了解了五种构件的基本受力形式，通过分析讨论掌握了结构的类型。
4．教学反思：
第二课时 结构与力(1)
一、教学目标
1. 知识与技能目标
(1) 能从力学的角度理解结构的概念。
(2) 能够结合简单结构，分析结构的受力。
(3) 继续了解结构的类型，并对简单的结构实例进行分类。
2. 过程与方法目标
结构的构件的基本受力形式。
3. 情感态度和价值观目标。
观察和分析常见结构，激发学习激情和兴趣。
二、教学重点：结合实例进行结构的受力分析和分类。
三、教学难点：结构受力时所产生的内力和应力。
四、教学方法：讲授法、阅读法、案例分析法和提问法，组织学生共同讨论、分析、交流互动
五、教学准备：多媒体教学设备、教学课件PPT
六、教学过程
【演示试验】橡皮筋的拉伸试验。
拿出两根粗细不等的橡皮筋，分别拉伸。
学生观察并记录橡皮筋拉伸的长度。
加大力度，拉断细的橡皮筋。
【教师分析】从力学角度分析，结构是指可承受一定力的架构形态，它可以抵抗能引起形状和大小改变的力。当橡皮筋受到外力作用时，内部各质点之间的相互作用会发生改变，产生一种抵抗的力，即内力F。
为什么细的橡皮筋容易断呢？
【学生回答】由于细的橡皮筋强度不够。
【师生互动】这是由于橡皮筋在外力的作用下，其结构内部产生的应力已经达到其极限值。应力就是构件的单位横截面上所产生的内力，用希腊字母σ表示。内力与应力之间用公式σ=F/S表达，其中F是内力，S是受力面积，σ是应力。在相同外力的作用下，由于粗的橡皮筋的受力面积较大，根据公式可知，其应力较小，因此不容易断。
【学生活动】指出下列结构可以抵抗外界哪些方面的作用力：
建筑物的窗户
墙体的正向与侧向压力、风的作用力、自身重力等
餐桌
?桌面物体的压力，自身重力等
硬纸包装箱
??箱内物体的重力、挤压力、自身重力等
根据构件的受力和变形的形式，我们可以将构件分为受拉、受压、受剪切、受弯曲、受扭转这五种基本形式。
【学生活动】学生讨论受力，并分析。
4．教学反思
在通用技术的课堂上，学习过程是一个不断提出问题、发现问题，并不断多方案解决问题的过程。在多方案解决问题的过程中，蕴含着许多奇思妙想，也就蕴藏着许多创造和发明的契机。大家要知道：多一种设想，就多一个解决问题的方案，就多一条通往成功的途径。
第三课时 结构与力(2)
一、教学目标
1. 知识与技能目标
(1) 能从力学的角度理解结构的概念。
(2) 能够结合简单结构，分析结构的受力。
(3) 继续了解结构的类型，并对简单的结构实例进行分类。
2. 过程与方法目标
结构的构件的基本受力形式。
3. 情感态度和价值观目标。
观察和分析常见结构，激发学习激情和兴趣。
二、教学重点：结合实例进行结构的受力分析和分类。
三、教学难点：结构受力时所产生的内力和应力。
四、教学方法：讲授法、阅读法、案例分析法和提问法，组织学生共同讨论、分析、交流互动
五、教学准备：多媒体教学设备、教学课件PPT
六、教学过程
1).【回顾】对上节课的讨论结果，进行分析并总结。
提问：什么叫结构？
哪些事物存在结构？
结构会决定事物的性质吗？
从力学角度来说，结构是指什么？
根据实例说出构件的基本受力形式？
结构的基本类型？
请同学们回忆一下物理所学的稳定条件。
2).【学生活动】投影仪展示
请连线：
受拉 构件承受使之弯曲的力
受压 构件承受两个距离很近、大小相等、方向相反的平行力
受剪切 构件承受使之被挤压的力
受扭转 构件承受拉拽力
受弯曲 构件两端承受方向相反的均匀的力，使它发生扭转形变
【案例分析】
桥梁的桥面的受力
一座简易桥梁，行人和车辆通行的桥面受到的力有行人和汽车对桥面的压力P1，桥自身的重力P2，两端桥墩对桥面的支撑力N，以及风对桥面的力F等。
【马上行动】
填空：
在下图中，吊兰的支撑架承受 ，桥墩承受来自桥面、桥上负载的 ，两端被托住的桥梁受到 。
在分析简单的结构时,是将结构分成简单的结构原件, 再进行分析
3)【探究】
观察右图，说明石磨的推杆为什么要用一根绳子吊起来。
进一步挖掘：石磨在推动过程中，绳子在空间的轨迹是一个什么图形？
1.???? 保持推杆在平行于地面的一个平面上运动；
2.???? 防止推杆弯曲变形。
3. 结构的类型
通过纸板演示试验我们知道，不同的结构所能承受的力是不同的。
【投影展示】不同类型的图片。指出图片中结构的类型。
【学生回答】万里长城、水库大坝属于实体结构；头盔、国家大剧院属于壳体结构；建筑脚手架、钢架厂房属于框架结构。
4). 【学生总结】
总结三类结构的各自特点
结构类型
定义
特点
例子
实体结构
?
?
?
框架结构
?
?
?
壳体结构
?
?
?
?5)教师总结
这节课我们学习了两个基本力学概念：内力与应力，了解了五种构件的基本受力形式，通过分析讨论掌握了结构的类型。
九、教学反思
本课时对教材的内容编排加以调整，按照我们日常的思维习惯，教学过程中的顺序为：讲解相关的例子——总结概念——概念延伸——细化讲解，学生容易理解。结合许多实际的身边事例加以讲解
讲解“架构形态”和应力概念，对教材进行了适度拓宽。通过探究石磨的推杆为什么要用一根绳子吊起来，启发学生回答石磨在推动过程中，绳子在空间的轨迹是一个“圆锥形”，有意识培养学生的技术空间想象能力。
第四课时 稳固结构的探析(1)
一、教学目标
1. 知识与技能目标
(1)让学生了解稳定性的概念。
(2) 能够分析影响简单结构的稳定性的主要因。
(3) 掌握初步的技术试验的操作技能。
(4) 能进行基本的技术测试，会写简单的技术测试和技术试验报告。
2. 过程与方法目标
(1) 通过观察和动手操作等简单的技术试验过程，学会简单的技术试验方法。
(2) 形成初步的技术实验能力和表达能力。
3. 情感态度和价值观目标
(1)形成和保持对技术问题的探究欲望。
(2)培养良好的合作与交流的态度。
(3)体验解决结构稳定性问题的艰辛，感受解决结构稳定性相关困难所带来的愉悦。
二、教学重点： 分析影响一个简单结构稳定性的主要因素；
三、教学难点：分析影响结构稳定性的主要因素。
四、教学方法：教授、任务驱动、小组合作。
五、教学准备：
1. 教学资源的准备：多媒体教学设备、空矿泉水瓶、废纸、可以装入矿泉水瓶的形状相同的小铁块、可以开合的装光盘的塑料盒、形状相同的方木块、可以构成平行四边形和三角形的竹条、容易弯曲的电线（长40厘米左右）、乒乓球等若干。
2. 教学课件的准备：收集、拍摄相关图片，制作教学课件。
六、教学过程
1.新课导入
将一个两头为圆锥形的物体下端顶在左手的食指上保持平衡5秒钟。请同学（2至3人）表演一个杂技（如图一）：经过几次努力，杂技宣告失败。
“老师原来还想在顶部放置一个乒乓球的，看来难度太大，但有没有可能成功呢？”请同学们发表意见。结合同学们意见，给予引导：一切都有可能。《西游记》中孙悟空像鱼一样在海底龙宫自由穿梭，但在200多年前，只能是人们的梦想。是潜水艇的发明圆了人们的这个梦。我们的先人早就想能像嫦娥一样飞天奔月，从“神五”、“神六”到“神七”，伟大的中国航天人正在把这个愿望一步步变成现实。只要我们不懈探究，不断创新，所有美好的愿望都能实现。回到我们刚才的杂技，要表演成功比较难。是什么原因呢？引出本次课的课题——稳固结构的探析。我们今天学习第一个内容：结构与稳定性。
2.探讨新课
⑴结构稳定性的概念
请同学们观看图片：新移栽的树木（图二）与电线杆的结构（图三），提出问题：新移栽的树木的支撑和电线杆的斜拉索的主要作用是什么？请二至三个学生回答。教师进行点评与分析。
【思考一】除了上述新移栽的树木、电线杆以外，同学们还能举出一些与稳定性有关的结构和事例吗？（交通讯号灯杆、高层建筑用的塔吊，悬挂式空调、抽油烟机，幼儿走路，自行车支撑，阳台晾衣架、太阳能热水器……）
左图（图五）所示，为了摩托车的载重平衡，在左边坐一个人。这样做，摩托车的稳定性提高了，但出现了什么大问题？（请同学回答，引导同学们回答出安全问题）。进行安全教育。
由此可见，结构与稳定性是生产与生活中十分广泛的问题。
结构的稳定性：结构在外力作用下维持其原有平衡状态的能力。这种性质是结构的重要性质之一，也是一个结构能够安全、正常发挥其作用（功能）的前提。
例如，刚才显示新移栽的树木，若不加支撑，遇上刮风天，便可能翻倒，影响树木的成活与生长；交通讯号灯杆，若没有足够的稳定性，就会栽下来，压伤行人和车辆；上述头上的电线杆，若没有优良的稳定性，就有可能造成触电等严重的安全事故；我们居住的房屋，若总是摇晃，我们就会提心吊胆。中央电视台2009年9月8日《今日说法》报导了江苏省常州市江北区春江镇的圩塘新村有21幢楼房一天到晚摇晃，造成这些居民没有安全感。
3、教师总结：结构，其稳定性的好坏，用使其失去原有平衡状态的力的大小来衡量。相同的结构，使其失去原有平衡状态的力越大，就说明这个结构的稳定性好，维持稳定的能力越强；反之，则稳定性不好，维持稳定的能力越弱。（例如塑料脸盆和塑料水桶，使脸盆侧翻的水平力比水桶要大，因而我们说脸盆的稳定性比水桶要好）。
4教学反思：
通过这堂课的学习，若同学们能够自己提出问题，并自己设计试验装置来进行探究和验证，，这堂课就达到了目的。
第五课时 稳固结构的探析(2)
一、教学目标
1. 知识与技能目标
(1)让学生了解稳定性的概念。
(2) 能够分析影响简单结构的稳定性的主要因。
(3) 掌握初步的技术试验的操作技能。
(4) 能进行基本的技术测试，会写简单的技术测试和技术试验报告。
2. 过程与方法目标
(1) 通过观察和动手操作等简单的技术试验过程，学会简单的技术试验方法。
(2) 形成初步的技术实验能力和表达能力。
3. 情感态度和价值观目标
(1)形成和保持对技术问题的探究欲望。
(2)培养良好的合作与交流的态度。
(3)体验解决结构稳定性问题的艰辛，感受解决结构稳定性相关困难所带来的愉悦。
二、教学重点： 进行技术试验，并撰写试验报告。
三、教学难点：分析影响结构稳定性的主要因素。
四、教学方法：教授、任务驱动、小组合作。
五、教学准备：教学课件的准备：收集、拍摄相关图片，制作教学课件。
六、教学过程
1.旧课复习
提问：什么是结构的稳定性
结构在外力作用下维持其原有平衡状态的能力。这种性质是结构的重要性质之一，也是一个结构能够安全、正常发挥其作用（功能）的前提。
2.影响结构稳定性的主要因素
影响结构稳定性的因素有很多，同学们自己来找一找。
【马上行动一】查找影响结构稳定性的主要因素。
（将学生就近每4～6人分成一组，将全班分成8～10组，每组提供的物品：两个一样空矿泉水瓶，一些废纸，几块可以装入矿泉水瓶的形状相同的小铁块，可以开合的装光盘的塑料盒，几个形状相同的方木块，几根可以构成平行四边形和三角形的竹条，让每组学生通过这些物品构成的结构，比较其稳定性大小，自己找出影响结构稳定性的主要因素，并请几位学生代表到讲台上演示操作）。
学生操作，教师指导，学生通过对自己动手试验的结果进行总结归纳，教师引导得出结论：
①结构重心的位置；
②结构与地面接触所构成的支承面的大小；
③结构的形状。
3.运动结构的稳定性及不稳定结构的应用
①运动结构的稳定性
以上我们讨论的是静止结构的稳定性问题。稳定性既然是指结构在外力作用下维持平衡状态的能力，而由物理学我们知道，平衡状态包含静止的平衡与运动的平衡两种状态。结构在运动状态下的稳定性与静止时是不同的。例如：自行车在不骑时要有支撑（见教材P14页图）才能保持稳定，而在骑行时，只有前、后轮两点与地面接触就能保持稳定不倒。同样的事例还有（见图六）：
我们儿时玩的陀螺，静止时没有特殊措施是立不住的，但转起来后它就能立住了。军事上的枪膛、炮膛，其内孔表面加工有来复线（螺旋线）槽，也是使子弹或炮弹飞出时产生旋转，使它们在飞行过程中保持稳定，从而准确击中目标。
运动结构的稳定性问题比较复杂，有兴趣的同学课后可以去探究。
图六
②不稳定性结构的应用
并不是不稳定的结构都是不好的结构，在有些领域，人们利用不稳定的结构来实现某些功能。
【思考二】生产和生活中有哪些利用不稳定结构的事例？
（如将一枚硬币竖放在某一机械上，可以估计、判断该机械的振动情况；多米诺骨牌，是利用其不稳定性进行娱乐；杂技的平衡性表演，地震仪等）。
4.课堂探究
【马上行动二】课堂制作：两个学生为一组，每组提供的物品：长度为40厘米的电线一根，乒乓球一个，钢丝钳一把。
要求：根据刚才已学的知识，用电线做成一个结构，把乒乓球稳定地支撑起来。
完成后都摆在讲台上，由学生互评或教师点评。
5.课堂小结。
6.布置作业：
课外试验：探究结构稳定性与形状的关系，并填写试验报告
一、试验目的：探究结构的稳定性与结构形状的关系。
二、试验准备：（教师提供）尺寸为90×30×20毫米的板1块，直径为2.5毫米、长度为10毫米的铁杆1根（上端钻孔），直径为2毫米、长度为85毫米的铁杆1根，吊篮1个，配重块若干。
三、试验装置：见图七、图八和图九。
图七 图八 图九
四、试验过程与结果：
分别按图七、图八、图九装好试验装置后，按顺序分别给三个装置添加配重块，直到装置翻倒，记录翻倒时的配重块的数量（重量），填入下表（表三）试验结果一栏内，对试验结果进行科学分析，把分析内容填入表三。
表三
试验方案
试验装置
试验结果
原因分析
一
见图七
配重块加到？块时翻倒
二
见图八
配重块加到？块时翻倒
三
见图九
配重块加到？块时仍不翻倒
五、试验总结：
知识拓展
已知底板重量G1、横梁重量G2和各部分尺寸（如图十二），求图七、图八、图九几种情况下结构保持稳定的临界重量G
7.教学反思
1．使用“请”、“愿意”等商量的语言和协商的语气，造成了平等的、民主的教学氛围，课堂活跃，学生参与的积极性和参与度高；
2．采用循序渐进的教学方法把教学不断引向深入，适合学生的基础，符合这一阶段年龄的认知规律；
3．模型与幻灯片的配合使用，教学直观形象，取得了较好的教学效果；
4．“学生思考”与“马上行动”安排适当，让学生始终处于一种手脑并用的积极的思维状态；既注意培养学生独立思考，也注意培养学生合作学习；
5．不拘泥于教材，但准确把握了教学重点和教学要求；
6．还要注意差异教学，多进行个别辅导。
第六课时 简单结构的设计(1)
一、教学目标
1. 知识与技能目标
(1)了解结构设计的目标以及要求。
(2)熟悉设计简单结构应考虑的主要因素。
(3)通过简易相片架设计案例分析，熟悉设计的一般过程。
2. 过程与方法目标
通过分析案例，充分让学生参与讨论，并要求学生进行一次简单结构的设计。
3. 情感态度和价值观目标
体验结构设计的乐趣，发现结构的创意所在；
二、教学重点：结构设计应考虑的主要因素。
三、教学难点：结构设计分析。
四、教学方法：案例分析、实物展示、任务驱动、分组合作、小组讨论。
五、教学准备
多媒体教学设备、通用技术专用教室、教学课件PPT、相片架若干张、制作材料、制作工具等。
六、教学过程
1．导入
设计的一般过程包括哪些环节？
【师生互动】发现和明确问题，制定设计方案，制作模型或原型，测试、评估及优化，产品的使用和维护。
结构设计应考虑的主要因素有哪些？
【学生回答】设计时要考虑强度、安全、功能、稳定性、个性化需求等。
【投影展示】照片（激发设计相片架的兴趣）。
【师生互动】相片架的设计要求：1.能方便的取放照片。2.具有一定的稳定性和强度。相框不易变形，支架不易松动；相框与支架连接牢固。3.具有一定的装饰性。4.相框的长度、宽度、厚度的尺寸自定。
今天我们就以相片架为设计对象，介绍如何进行简单结构的设计。
2．简单结构设计的案例。
在实际生活中，人们选择相片架，不仅考虑造型、材料、稳定性等因素，还考虑相片架的颜色、造型与房间的整体是否协调一致，根据相片架的摆放方式与房间空间大小关系决定选用悬挂式还是支架式相片架。
设计分析。
分析相片架的构成。
【投影展示】经典相片架的图片。
【师生互动】讨论分析一般相片架的结构组成：框架、支架、相框与支架之间的连接
相框的设计:相框几何形状的选择，使相框不变形的措施。相框构件之间的连接。相框构件的截面形状。
支架的结构设计:支架的支撑形式的选择，使支架不易翻倒的措施。支架构件的截面形状以及连接。
相框与支架之间的连接:根据不同的设计方案，相框与支架间可以是铰连接或固定连接。在批量制作中，还可采用不需要连接的塑料整体成型的结构。
分析相片架的强度。
由于相片架在使用过程中受到外力的影响，因此在设计时要考虑结构的强度。通常，相片架的结构的几何形状采用长方形，其结构缺陷是：强度较差，在外力作用下容易挪位、变形，整个结构出现松动现象。那么，该如何解决呢？
【课堂讨论】对于增加相片架的强度，有哪些措施？
【师生互动】仔细分析教科书中的方案A，并讨论方案A的设计者是如何解决该问题的。在框架连接处加了一个小三角，既增加了强度，又不影响美观。
分析支架的结构。
支架的作用是支撑起相片框且使之不易翻到。
【问题】如何提高支架的稳定性？
【师生互动】降低重心位置、增大支撑面积或改变结构形状。
（2）课堂讨论
以小组（4人一组）为单位，根据相片架设计要求和设计分析，构思一个简易的相片架方案。
制作简易相片架应该再具体分析相框各个部件
课堂小结：
这节课，能过同学们的讨论，大家已经有了一个简要的构思，下节课呢，我们交会让大家共同来完成相片架设计报告。
5）教学反思：
第六课时 简单结构的设计(2)
一、教学目标
1. 知识与技能目标
(1)通过简易相片架设计案例分析，熟悉设计的一般过程。
(2)掌握简单结构的设计，并绘制设计图纸，做出模型或原型。
2. 过程与方法目标
通过分析案例，充分让学生参与讨论，并要求学生进行一次简单结构的设计。
3. 情感态度和价值观目标
享受团队合作的乐趣。
二、教学重点：结构设计应考虑的主要因素。
三、教学难点：结构设计分析。
四、教学方法：案例分析、实物展示、任务驱动、分组合作、小组讨论。
五、教学准备
多媒体教学设备、通用技术专用教室、教学课件PPT、相片架若干张、制作材料、制作工具等。
六、教学过程
1.导入新课：
通过上节课的讨论，我们已经有了一个基本的构思。
【学生活动】根据自己的方案构思，画出简易相片架的结构示意图。
【课堂讨论】组织讨论学生设计的方案与绘制的草图。完成相片架设计报告。
设计方案讨论要点：
结构设计的合理性。能否方便取放相片，支架与接触面的稳定性、框架结构的强度等。
结构设计的新颖性。与普通结构的相片架比较，是否具有创意的闪光点。
2．学生制作环节
相片架设计的总体要求：
能够方便地取放相片。
具有一定的稳定性和强度，相框不易变形，支架不易松动，连接件较牢固。
具有一定的装饰性。
结构设计具有创意性和新颖性。
【投影展示】展示简易纸质相片架的制作流程。
学生动手制作木质相片架。
准备材料：规格为200mm×20mm×10mm的木条2根，规格为100mm×20mm×10mm的木条2根。
准备工具：手工刨、凿子、锯子、木工尺、锤子、砂纸、钉子。
制作过程：先把4根木条用手工刨刨平整，用砂纸打磨光滑，测量计算好各工件的尺寸，用锯子、凿子等准备好榫头，连接成型，最后安装支架，可采用铰连接或者刚连接方式。
【教师指导】教师观看学生们制作，并适当指导。
3、教学反思
这是简单结构设计的第二堂课，也是设计的第二个对象。上一节课设计了简易红酒架，这节课设计的是相片架。上节课红酒架的设计让学生体会的结构设计的一般过程和应该考虑的主要因素，有了这个基础，学生完全可以把重点放在具体结构的设计上，这是这节课的优点。
当然一节课时间比较紧张，学生要分析，要构思，还要制作，有些小组学生还不能完成相片架的设计。并且思考得不够深入，制作作品还显粗糙。
附相片架设计报告：
第七课时 经典结构的欣赏(1)
一、教学目标
1. 知识与技能目标
(1)通过对典型结构的欣赏，学会观察结构的实用性和美。
(2) 能从技术和文化的角度欣赏，并评价典型结构设计的案例。
2. 过程与方法目标
(1) 经历不同地域、民族、文化等典型建筑结构的欣赏。
(2) 学会对比、类比、归纳、优化等思维方法。
3. 情感态度和价值观目标
(1) 通过典型结构的欣赏，提高自身的技术素养，拓展学生对设计文化特性的理解和评价。
(2) 增强学生对中华民族的自豪感。
二、教学重点：通过对经典结构的欣赏使学生关注结构的技术和文化特征。
三、教学难点：学生能从真正意义上学会欣赏和评价一些经典结构。同时使他们在自己的设计作品中注入更丰富的文化内涵。
四、教学方法：讲授、任务驱动、小组合作。
五、教学准备
为了吸引学生,激发学生的学习兴趣, 培养学生对技术的情感, 本课时收集不同类型的丰富的经典结构图片通过投影机播放让学生鉴赏， 引导学生赏析具有典型人文意义的结构，拓展学生对结构设计的技术和文化特性的理解和评价。
六、教学过程
1. 让学生阅读案例, 阅读案例时思考：
（1）优秀的结构设计表现在哪些方面？
（2）如何赏析结构设计作品？
赏析结构设计作品——某市海关大厦的建筑文化
2.引导学生回答： 某市海关大厦的建筑文化
（1）优秀的结构设计不仅表现在结构的实用功能上,也表现在形式上,特别是功能与形式 的统一上。古今中外许多能工巧匠把结构的功能与形式恰当地结合起来, 形成了一些经典的结构。
（2）赏析结构设计作品,可从技术与文化两个角度进行。
技术的角度主要有：结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性，工艺制造的精湛程度等。 文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。 3.师生互动“思考”问题 （1）赵州桥的“敞肩拱”设计给我们怎样的启示，还有哪些结构设计与此相比？ 从文化的角度赏析赵州桥栏板上的饕餮(仿隋朝栏板）：饕餮,最贪吃,能吃能喝,常饰于鼎的盖子上。因它能喝水,几乎在古代桥梁外侧正中都能见到,防止大水将桥淹没。
（2）你是如何赏析飞檐这一结构设计作品的？
（3）你如何从技术与文化的角度赏析蛋形椅？
4.播放视频 ①赵州桥 ②侗族的风雨桥
提示：在观看时注意
①两桥的结构特点
②两桥的受力分析
③两桥的文化寓意和民族特色 根椐教师的提示，带着问题进行思考、观看并作好记录。 通过观看经典设计，加深对结构的理解，同时感受中华民族建筑文化的高深。
结构欣赏的角度： 1、技术角度。2、文化角度
合作、探究、能力展现
a、组织学生分组讨论、交流。选派代表汇报结果。
b、提出问题
①两桥的结构各有什么特点
②对两桥进行受力分析
③两桥具有什么价值和民族特色？
学生通过观看视频讨论、回答：
a、赵州桥
结构：拱肩加拱的敞肩结构。
受力分析：压力—拱圈—拱角—基础
价值：历史价值;
艺术价值;科学价值。
b、侗族风雨桥
结构：集桥、廊、亭一体。受力特点：木板下面受拉力。
民族特色：公益性、团结性。 通过两桥的结构特点，受力分析，理解两桥文化价值、民族特色和设计的文化内涵。
5.教师总结:归纳学生的汇报结果。
6.教学反思：
在本课时中,我灵活运用文学作品欣赏知识，从文化角度欣赏赵州桥的结构。我分别提问学生赵州桥案例中所描写的文化寓意和美感,学生回答：“赵州桥弧形平拱和敞肩小拱给人以巨身轻灵、跃跃欲飞的动感”；“桥两边的栏板和望柱上,雕有各种精美图案,刀法苍劲,造型生动, 线条刚劲之中见柔和,稳重之中显轻灵,雄伟之中含隽永”；“主拱顶上有一块雕着龙头的龙门石,八瓣莲花的仰天石点缀于桥两侧。这些雕像,寄寓着大桥不受水害、长存永安的愿望”。这样一下子活跃了课堂气氛,也提高了学生的审美能力。
第八课时 经典结构的欣赏(2)
一、教学目标
1. 知识与技能目标
(1)通过对典型结构的欣赏，学会观察结构的实用性和美。
(2) 能从技术和文化的角度欣赏，并评价典型结构设计的案例。
2. 过程与方法目标
(1) 经历不同地域、民族、文化等典型建筑结构的欣赏。
(2) 学会对比、类比、归纳、优化等思维方法。
3. 情感态度和价值观目标
通过典型结构的欣赏，提高自身的技术素养，拓展学生对设计文化特性的理解和评价，增强学生对中华民族的自豪感。
二、教学重点：通过对经典结构的欣赏使学生关注结构的技术和文化特征。
三、教学难点：学生能从真正意义上学会欣赏和评价一些经典结构。同时使他们在自己的设计作品中注入更丰富的文化内涵。
四、教学方法：教授、任务驱动、小组合作。
五、教学准备：多媒体教室、课件
六、教学过程:
1.导入：播纪录片《中国古建筑掠影》
2.师生共同探究
（1）中国古建筑特点
中国古代建筑的结构多以木材为材料。请你从材料与构件的连接方式等角度, 分析中国古代建筑稳固的原因。
中国古建筑以木材、砖块为主要建筑材料, 以木构架结构为主要结构方式, 此结构式由立柱、横梁、顺模等主要构件建造而成,各个构件之间的连接点以棒卵相吻合,构成富有弹性的框架。
木构架结构有很多优点。首先,承重与围护结构分工明确, 屋顶重力由木构架来承担, 外墙起遮挡阳光、隔热防寒的作用, 内墙起分割室内空间的作用。由于墙壁不承重, 这种结 构赋予建筑物以极大的灵活性。其次, 有利于防震、抗震。木构架结构很类似今天的框架结构,由于术材具有的特性,且构架的结构所用斗拱和棒卵又都有若干伸缩余地, 因此在一定限度内可减少由地震对这种构架所引起的危害。“墙倒屋不塌”形象地表达了这种结构的特点。
斗拱也是中国木构架建筑特有的结构构件, 由方形的斗、升和矩形的拱、斜的昂组成。在结构上挑出承重, 并将屋顶的大面积荷载经斗拱传递到柱上。它有一定的装饰作用,又是 屋顶和屋身上的过渡。此外,它还是封建社会中森严的等级制度的象征和重要的建筑尺度衡 量标准。
斗拱一般使用在高级的官式建筑中,称为大式建筑。大体可分为外檐斗拱和内檐斗拱, 外檐斗拱中“斗”是最下面的构件,斗口的大小决定着整个建筑的尺寸;“拱”指木;“昂”是斗拱中斜置的构件室外为下昂, 室内为上昂。
因为斗拱的重要性, 历代建筑对它十分重视, 使它成为判断建筑时代的重要标志之一。
3、课件介绍：丹麦建筑师阿纳·雅格布森：
阿纳·雅格布森被认为是20世纪丹麦最有成就的建筑师、室内设计师、家具设计师和手工艺品设计师，也是仅有的几个将自己的名字镑刻在建筑与设计这两个领域历史里的设计师。他的作品不仅是博物馆中的经典藏品, 还有一些更成为丹麦人日常生活中不可缺少的一部分，如一只杯子或者一盏璧灯。他的作品具有适合的尺度、细节和意念。他还为自己的大部分建筑作品设计家具和配件。对作品，他注重细节和材料的选用，传统与实用的结合。
4.教材拓展
课文只从技术角度和文化角度进行了评价元素的列举, 教学中教师鼓励学生积极思考, 想出更多的评价角度和评价元素。
在教学中，教师除了引导学生从技术和文化的角度欣赏结构之外，还应结合经典结构设计者的历史背景、设计思想、设计风格等全面分析。
5.教学反思
教师要利用课件投影进行结构欣赏时可从技术和文化两个角度进行。技术角度要注意引导学生从使用功能、稳固耐用、设计创意和表现力，材料的合理使用、工艺制造的精湛程度等分析。
第九课时 结构与设计单元知识总结
一、教学目标
1、了解结构的稳定性。
2、理解影响结构稳定性的主要因素。
二、教学重点：了解结构设计的主要因素。
三、教学难点：学生能进行简单结构的设计。
四、教学方法：练习巩固
五、教学准备：投影仪 课件
六、教学过程：
知识框架 (多媒体课件展示)
结构与设计
认识结构
结构的含义
结构的类型
结构的受力
探析稳固的结构
结构与稳定性
结构与强度
结构与功能
设计简单的结构
结构设计案例
结构模型或原型的制作
欣赏经典的结构
结构设计案例的评价
复习要点
1．能从力学角度了解结构的概念，能对简单的结构实例进行分类。
2．能结合简单的结构案例，分析结构是如何承受力的。
3．理解结构的稳定性和影响结构稳定性的主要因素。
4．将结构的形状、材料、连接方式等方面对结构强度的影响运用到常见的设计，并对不同领域中的一些案例进行分析、优化和改进。
5．理解结构与功能的关系，能对一个简单的对象进行结构设计，绘出简单的设计图纸。
6．学会对结构的设计案例进行评价。
重点提示
1．结构与设计从空间和力的角度来考虑设计。从力学角度看，结构是指可承受一定应力的架构形态，结构可以抵抗能引起形状和大小改变的力。
每个物体都有其特定的架构形态，一个较复杂的结构由许多不同的部分组成、这些组成部分通常称为构件。当构件受到外力作用时，内部各质点之间的相互作用会发生改变．产生一种抵抗的力，称为内力。应力是构件的单位横截面上所产生的内力，当应力达到某一极限值时．结构就会遭到破坏。
构件的基本受力形式有拉力、压力、剪切力、扭转力、弯曲力。有时，构件可能同时受到几种不同形式的力的作用。
要注意各种实体、壳体、框架结构的受力特点，及其在设计中的仿生作用。
2．结构的稳定性是指结构在外力的作用下维持其原有平衡状态的能力。它是结构的重要性质之一，如果一个物体的结构不能有效地抵御常见外力的作用，那么该物体是很难承受负载而保持平衡的。影响结构稳定性的因素有多种，对于一个在地面可移动的物体来说，主要是重心位置的高低、结构与地面接触所形成的支撑而的大小、结构的形状等。
结构的强度是指结构具有的抵抗被外力破坏的能力。影响结构强度的主要因素是结构的形状、结构的材料、构件之问的连接方式等因素有关。
3．结构设计应考虑的主要因素有：符合使用者对设计对象的稳定性和强度的要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命。
无论是机械产品的设计还是建筑结构的设计，人们总是在满足功能要求的情况下，追求用最少(或最轻)的材料组成结构，同时追求结构的刚度或强度的最大化。
不同的结构设计．应考虑的因素各有侧重，但无论在哪一类用途的结构设计中，安全都是至关重要的因素。
4．结构欣赏主要从两个方面来考虑。从技术的角度：结构的使用功能实现，结构的稳固耐用．结构造型设计的创意和表现力，材料的使用的合理性，工艺制造的精湛程度等。从文化角度：结构的文化寓意与传达，公众认可的美学原则，反映时代、民族、习俗方面特征，结构个性特征等。
例题解析 投影仪展示例题
【例l】 吊扇在启动瞬间，吊杆的主要受力形式有( ) ①拉力 ②压力 ③剪切力 ④扭转力
A．①④ B．①② C．①③ D．②③
（分析） 本题考查“构件受力的形式”。构件基本受力形式主要有拉力、压力、剪切力和扭转力等。拉力：物体所承受的拉拽力；压力：挤压物体的力；剪切力：两个距离近、大小相等、方向相反且作用于同一物体上的平行力；扭转力：反方向对物体两端均匀施力，使物体发生扭转形变的力。很多时候，构件可能同时受到几种不同形式的力的作用，吊扇在刚刚启动的过程中，吊杆要克服吊扇的拉力、电扇启动时产生的扭转力。 答案：A
【例2】如图是钱塘江大桥，从结构的形态来看，横跨于两个桥墩之间的桥梁所属的结构类型是( )
A．实体结构 B．框架结构
C．壳体结构 D．组合结构
（分析）本题考查“结构的类型”。结构一般分为三种基本类型：实体结构、框架结构、壳体结构。大多数现代建筑物的结构是由若干种基本结构类型组合而成的。钱塘江大桥的桥墩是实体结构，横跨桥墩之间的桥梁是框架结构。答案：B
【例3】 如图所示为一张学生制作的小木凳。小木凳脚架之间采用的连接方式是( )
A．铆接 B．铰连接
C．榫接 D．焊接
答案：C
（分析）本题考查“构件连接的类型”。构件的连接类型比较多，金工有铆接、焊接、胶接等；木工有榫接、钉接等；按连接后的活动效果．可分为钢连接、铰连接。小木凳的四支脚架由几根横木段通过榫接而成。
【例4】案例分析题 如图Z-5-3，从结构强度的角度分析塑料板凳的凳脚设计成凹凸形状而不是简单的平直形状。
[提示] 塑料板凳的凳脚设计成半凹凸形，主要是为了提高凳脚强度。
(分析) 本题考查“构件的强度与结构的形状有关”。设计成凹凸形状．抗压强度提高。
自主练习
一、基本题
1．如图所示是竹、木混合材质的躺椅，其结构类型主要体现为( )
A．壳体结构 B．实体结构
C．框架结构 D．其他结构
2．一辆汽车停在一座桥上，桥梁承受来自汽车的( )
A．压力 B．拉力 Ｃ．扭转力 D．剪切力
3．一根材质匀称的木质横梁，长2．5m，截面规格为30cm×20cm，两端架在相距为2m的支撑墙上．如按竖摆和横摆两种方式(如图Z-5-5所示)摆放，则木质横梁的承重(上往下压)能力( )
A．如甲图所示竖摆方式承重大
B．如乙图所示横摆方式承重大
C．一样大
D．不确定
4．“康师傅”矿泉水的瓶子外形结构如图甲所示，A、B两处是矿泉水瓶壳的不同结构．A处有内环圈，B处没有。则A、B两处抵抗外界向内挤压(如图乙)的能力( )
A．A处比B处大
B．B处比A处大
C．不能确定
D．一样大
5．一颗高4m、树干直径约10cm的树移植到另一处，为了抵消外力对树的影响，采用细钢丝或竹竿固定，下列方法最不能达到目的是( )
A．用单根竹竿固定 B．用三根竹竿固定 Ｃ．用两根钢丝固定 D．用三根钢丝固定
6. 如图Z-5-7所示为可移动的篮球架，为了使篮球架前运动员更加安全，现需要增加稳定性，实施有效稳定性的方法有( )
A．增加底座后部面积
C. 底座后部加重
B. 减轻底座后部质量
D．减少底面积
7．古塔一般为砖木结构，其结构稳定性不是由下列因素决定的( )
A．塔基的面积 B．塔身高度
Ｃ．建造塔所用的材料 D．塔周围风的大小
8．评价题 小明设计了一种日光灯的安装方案，由于房间层高比较高．为安装方便，小明采用悬吊方案，设计图如右下图所示．只用一个挂钩，再通过尼龙绳与日光灯架连接。请指出该设计的不足之处．并提出改进方案。
9．试验题 如下图是学生用木材制作的衣帽架，连接方式有榫接、钉。根据设计要求，高度不低于lm，至少能挂四件衣服(每件约1kg)。现在要测试其稳定性，请设计一个测试方案。
教学反思： 温故而知新，这堂复习课让学生把以前的知识重新梳理了一遍，并有了更深
的理解
第十课时 了解流程
一、教学目标
1、了解流程的涵义，及其对生产、生活的意义。
2、通过对典型的工作流程和生产工艺流程的案例的分析，理解流程中的时序和环节的意义，学会阅读简单的流程图。
3、能分析流程设计中应考虑的基本因素，并画出流程的框图。
4、能解释流程的改进与设备、材料等之间的关系，能概括某种简单生产流程优化过程中应考虑的主要问题。
5、能对生活、生产中的简单对象进行流程设计或流程的改进设计，并用文字或图表说明流程设计方案的特点，或者流程改进的方案的优越之处。
二、教学重点：流程的涵义，流程作用
三、教学难点：工作流程和工艺流程的定义和区别
四、教学方法：案例教学法、试验法、发现法。
五、教学准备：投影仪 课件
六、教学过程：
1.导入：
流程与我们的日常生活紧密相关，每天我们穿衣、吃饭，学习的过程中都会自觉或不自觉地按照一定的流程进行。那到底什么是流程呢？请同学们先来思考这样两个问题
问题1：你放学回家的时候是如何开门的？
问题2：电学课上我们是怎样连接串联电路的？
学生思考讨论，教学归纳。
2．在生活学习中，我们会自觉或不自觉地按照一定的“流程”进行一件事情或完成一项工作。大家分析以下的情况，它们都需要经过那些环节？
a、煎鸡蛋
b、参加考试
c、开展研究学习
3、 设问：想一想：什么是流程？我们如何来描述流程的涵义？
流程的涵义：流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定结果的实现。
归纳：
1）流程是一系列的活动（环节）；
2）这些活动是连续有规律的（时序）；
3）以确定的发生或执行方式；
4)导致特定的结果。
4、 分析氢气还原氧化铜试验提出：
1）实验的流程如何？
2）如果改变了这个流程会有什么结果？
工农业生产中任何产品的生产都有流程,例如:炼油、炼钢、汽车生产线、电视机生产线、水稻的种植、蘑菇的栽培、选种育种等都有流程。
5、工作流程和工艺流程
流程分类：流程分为工作流程和工艺流程两大类
㈠工作流程（work process）
多媒体展示：邮寄包裹的流程
定义：工作流程反映了完成一件事情、一项任务而进行的一系列有序的工作或活动的全过程。
㈡工艺流程（technological process）
多媒体展示：蔡伦造纸流程等
定义：工艺流程反映了从原料投入到成品产出，通过一系列工艺或加工环节，顺序地进行生产或制造某种产品的全过程。
印刷板电路的设计与生产流程中，设计过程是工作流程，制作过程是工艺流程。
6．教师小结：
流程的概念及其涵义
流程的分类和它们的区别
7．教学反思：
第十一课时 生活和生产中的流程(1)
一、教学目标
1.知识与技能
（1）了解流程的含义、流程的表达方法及其对生活、生产的意义。
（2）通过对典型的工作流程和生产工艺流程案例的分析，理解流程中环节和时序的含义，能对生活中简单的流程实例的环节进行划分，能分析环节和时序关系。
2.过程与方法
通过极有感染力的视频引入、引出流程的含义，结合对典型案例的分析，说明流程的表达及其对生活、生产的意义。
3.情感、态度与价值观
理解流程在生活、生产中的作用，增强时间观念，形成运用科学合理的流程保证生活生产的质量和安全，提高生活生产的效率的思想意识以及提高产品质量的意识等。
二、教学重点：流程的含义，分析、理解流程的环节和时序及其意义。
三、教学难点：分析具体事例中的环节和时序，采用科学合理的流程解决实际问题。
四、教学方法：案例教学法、试验法、发现法。
五、教学准备：多媒体
六、教学过程
导入新课：
在生活、学习中，我们会自觉或不自觉地按照一定的“流程”进行一件事情或完成一项工作。那究竟什么是流程？我们先欣赏一小段视频（播放视频）。
教师：请结合视频及自己已有的知识经验说说你对流程的理解。
一、认识流程
1.流程的含义
流程（prosess）是一项活动或一系列连续有规律的事项或行为进行的程序。
时序(time series)是时间上的先后顺序。时序有可颠倒的，也有不可颠倒的。
任何流程反映了一定的时序，体现出一定的环节。
提问：
请列举生活中时序可颠倒和不可颠倒的事例，并说明不可颠倒时序的理由。
请学生列举时序不可颠倒的事例：
时序不可颠倒的实例
流程
1．自行车前轮装圈上轴
上钢丝—编花—上前轴—上外胎—上内胎—上气门
2．浓硫酸稀释
加水—导流—并搅拌倒酸
3．照片冲洗
曝光—显影—定影—照片
4．煎鸡蛋
烧油—放鸡蛋
5．电路故障修理
停电—维修
6．电线着火引起火灾的处理
停电—泼水救火
7．转床钻孔先要用样冲定位
准确
请学生列举可颠倒的时序事例：
1．先穿上衣，还是先穿裤子。 2．放学后，先进行体育运动还是先作业。
3．在自行车的装配中，是先装车铃还是先装鞍座。
教师：
可颠倒的时序——没有严格的先后关系 不可颠倒的时序——有严格的先后关系
不可颠倒的时序往往反映了事物或活动的内在规律或机理，我们应尊重和遵循这些规律和机理。
环节：把完成某个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节（phase）。
环节的划分是相对的，环节本身又可以是一个流程，即流程具有层次性。如P40某同学上午的活动流程中，洗漱这一环节包括刷牙、洗脸等环节，而刷牙又可细分为打水、挤牙膏、刷牙、清洗等环节。
提问：
我校新生入学手续有哪些环节？每个环节由那些具体事项组成？请根据你的理解填写下表。
学生：
序号
环 节
具体事项
1
查自己所在班级
到高一查分班表、查班级分布图……
2
到班级报名
排队、注册、交费……
3
到宿舍缴费
查找班级所在宿舍、挑床铺、排队、交费……
4
办理伙食、水票
排队、办卡……
5
购买生活用品
饭盒、牙刷、牙膏、毛巾、香皂、卫生纸……
提问：
1.请说出装配螺钉的流程。
学生：
教师：时序不仅有前后顺序，还有间隔时间长短的问题。
思考：流程与时序和环节有什么相互的联系呢？
教师：任何流程反映了一定的时序，体现出一定的环节。流程是一项活动或一系列连续有规律的事项或行为进行的程序。好流程可有效的指导生产和生活活动。
提问：
根据你的理解，从上图中选择1项～2项活动说明其基本流程。
旅游：
工程师画图：
果农嫁接：
2.流程的表达
为了使流程的描述清晰可见，我们一般采用流程图（flow chart）来表达流程。流程图的表达方式是多种多样的，有最简方框流程图、文字表达、表格表达、图示表达、模型表达、动画演示等。
请学生观察下图，分别是如何表达流程的？
从以上流程图可以看出，有的用箭头表达时序，有的用数字序号表达时序，有的还用时间表达时序。用箭头表达时序，方框表示某个事项或活动，单项箭头表示事项或活动的顺序关系。流程图中的序号或方框反映了环节、工序的具体情况。
在编制计算机程序时，经常要用程序流程图来表示算法，流程图中的方框、菱形框表示一定的环节，箭头表示程序流动的方向。
结合具体事例图片作简要的分析：
（1）方框流程图。《技术与设计1》中产品的设计过程就是一个流程。
（2）文字表达。 （3）表格表达。 （4）图示表达。 （5）模型表达。（6）动画演示（发射动画）。
分组讨论：右图是一张男子乒乓球单打比赛程序的结构图，共有16个代表队，采取单淘汰制决出冠军，请你划出环节。
学生讨论回答：八分之一淘汰赛、四分之一淘汰赛、半决赛、决赛，共四个环节。
思考：用适当的流程表达方式，描述下列你所理解的流程：
1.邮递一封信件给远方的朋友，信件从递出到对方收到的过程（学生黑板上画）。
2.为家里购置的房屋进行室内装修的过程（学生黑板上画）。
提示：
（1）地板铺设； （2）油漆地板、木制家具等；
（3）浴缸、抽水马桶的安装，地砖、墙砖的铺设；
（4）粉刷墙面； （5）水电管线（网线、电话线、电视信号线、电线、开关插座等）的安装。
3.自己动手做壁挂式简易书架的过程（学生黑板上画）。
教学反思：
第十二课时 生活和生产中的流程(2)
一、教学目标
1.知识与技能
（1） 通过对典型的工作流程和生产工艺流程案例的分析，理解流程中环节和时序的含义，能对生活中简单的流程实例的环节进行划分，能分析环节和时序关系。
（2）学会认读简单的流程图。
2.过程与方法
通过极有感染力的视频引入、引出流程的含义，结合对典型案例的分析，说明流程的表达及其对生活、生产的意义。
3.情感、态度与价值观
理解流程在生活、生产中的作用，增强时间观念，形成运用科学合理的流程保证生活生产的质量和安全，提高生活生产的效率的思想意识以及提高产品质量的意识等。通过对流程的理解，培养学生优化生活和工作流程的能力，使学生体验革新的成功感和革新可能带来的经济、环境等方面的收获。
二、教学重点：流程的含义，分析、理解流程的环节和时序及其意义。
三、教学难点：分析具体事例中的环节和时序，采用科学合理的流程解决实际问题。
四、教学方法：案例教学法、发现法。
五、教学准备：多媒体
六、教学过程
新课导入：
(一)、生活与流程：
1. 流程对于日常生活的意义
日常生活中，科学合理的流程，可以指导我们正确地做事，提高工作和学习的效率，使我们的生活变得有序、合理，为我们的安全提供保障。
下面我们通过具体的事例来说明。
2.师生共同分析案例
案例分析1：
阅读课本P44，洗衣、煮饭与烧菜的流程安排，分析案例中有哪些不同的工作流程？最多可以节省多少时间？
这里提到工作流程，补充工作流程的含义。
工作流程：反映了完成一件事情、一项任务而进行的一系列有序的工作或活动的全过程。
它是针对人或生产工具的活动过程而言。
提问：（1）有哪些不同的工作流程？
（2）给出最省时间的流程图。
该例说明了：科学合理的流程可以提高生活、工作效率。
案例分析2：青霉素注射的流程。阅读P44青霉素注射的流程的案例，青霉素注射的流程说明了什么？如何用流程图表达？
说明科学合理的流程为我们的安全提供了保障。
案例分析3：
邮寄包裹的流程：
说明科学合理的流程使我们的生活更有序。
分组讨论：
1.小黄在家吃完饭，准备骑自行车上学，突然发现车胎没气了，如果只能小黄自己修理自行车，那该如何处理？小黄在修理轮胎时，由于工具不全，就没有研磨洞周围的胎皮，用胶直接把补丁贴上去。你估计这样会出现什么后果？为什么会这样？
2.补胎过程中，用锉子将洞口周围的胎皮锉毛，是必不可少的一个环节，目的是为了增大接触面积，使补丁与胎皮的附着力更强。另外还可以除去表面粉尘颗粒，使补丁处平整。不按这样的流程，肯定会漏气。
流程：
3．教学小结。
科学合理的流程使我们的生活更有序,请同学们课后尝试更加合理地安排自己的流程。
4．教学反思：
第十三课时 生活和生产中的流程(3)
一、教学目标
1.知识与技能
（1） 通过实验，理解流程中环节和时序的含义 。
（2）学会认读简单的流程图。
2.过程与方法
通过极有感染力的视频引入、引出流程的含义，结合对典型案例的分析，说明流程的表达及其对生活、生产的意义。
3.情感、态度与价值观
理解流程在生活、生产中的作用，增强时间观念，形成运用科学合理的流程保证生活生产的质量和安全，提高生活生产的效率的思想意识以及提高产品质量的意识等。通过对流程的理解，培养学生优化生活和工作流程的能力，使学生体验革新的成功感和革新可能带来的经济、环境等方面的收获。
二、教学重点：通过组装双色圆珠笔的流程，来分析、理解流程的环节和时序及其意义。
三、教学难点：分析具体事例中的环节和时序，采用科学合理的流程解决实际问题。
四、教学方法：案例教学法、实验法。
五、教学准备：多媒体 双色圆珠笔若干
六、教学过程
新课导入：纸上得来终觉浅，这节课，我们来做个小实验，让同学们切身地体会下流程。
(一)小实验
分组配发双色圆珠笔，边组装，边书写组装流程。
(二) 、生产与流程
1. 流程对于工农业生产的意义
工农业生产中，运用科学合理的流程可以有效地组织生产提高生产效率、保证产品质量、保证安全生产、保护环境……
2. 师生共同分析案例
案例1：再生IPS塑料工艺流程（观看视频）。
讨论：
1)记录再生IPS塑料的工艺流程。
2)该流程中有哪些环节，每个环节的目的、注意事项有什么？
3)时序关系可以颠倒吗？
再生IPS塑料工艺流程串行工序.
串行工序：依次进行的工序。
特点是上一道工序完成之后才能进入下一道工序。
案例2：软皮椅的生产流程。阅读P45软皮椅的生产流程案例：
思考：软皮椅的生产流程为什么要这样安排？
原因：
1.软皮椅的生产流程安排要符合其自身的逻辑；
2.将相近的工序划分为一个环节，便于按照质量标准进行检查，保证质量。
3.在保证质量的基础之上，采用并行作业，尽可能提高生产效率。
并行工序：可以同时进行的工序。
并行工序的特点：多人或多台设备同时进行工作，这样可以大大提高生产效率。
1798年，美国发生了这样一件事情，美国政府要求工厂主惠特尼在15个月内生产1万杆滑膛枪。这比诸葛亮3天之内要造10万只箭的任务还要难完成。惠特尼采用了一种新的方法完成了任务，他把每个造枪的工作化整为零，每个工种只生产其中的一种部件，然后把每种部件都放在一个袋子里，每个袋子都编上号，最后从不同的袋子里各取出一个零件就可以组装成一杆枪。惠特尼就是靠这种方法完成了生产任务。他的这种方法为后来的流水线生产打下基础。
案例3：连续式淬火的工艺流程（阅读P47连续式淬火的工艺流程案例）。
思考：什么是工艺流程？连续式淬火的工艺流程包括哪几个环节，省略其中的某些环节行不行？
工艺流程的含义：工艺流程反映了从原材料投入到成品产出，通过一系列工艺或加工环节，顺序地进行生产或制造某种产品的全过程。它是针对产品的制造过程而言。
教师给出淬火的工艺流程的流程图。指出淬火包括六个环节。去掉任一环节都不能实现工件淬火的工艺要求，出现产品质量问题。
补充：任何一种产品的生产都需要经过从设计到制作的过程，这个过程往往既包括工作流程又含有工艺流程。
案例4： 李龙飞的庄稼为什么颗粒无收？
请从流程的角度分析，张宝田和李龙飞的庄稼为什么收获大不一样？
教师：农作物生长有其自身规律，庄稼种植和管理等环节的安排应符合农作物的生长规律。
阅读：流程型行业的特点、分布范围。
(三)教师小结：在工农业生产中，是否严格按照流程中环节和时序的要求正确地进行生产，将直接影响到安全生产和产品质量。如果违反了流程的要求，轻则造成经济损失，重则导致安全事故，造成生命财产的重大损失。
(四)教学反思：
第十四课时 流程的设计
一、教学目标
1. 知识与技能目标
能对生活、生产中的简单事项进行流程设计，画出流程设计的框图。
2. 过程与方法目标
通过小组合作探究，动手实践， 加深对流程设计中应考虑的基本因素的理解。
3. 情感态度和价值观目标
提高学生依据科学合理的流程处理问题的意识。
增强学生对技术世界的热爱，增进良好的合作交流。
二、教学重点：对生活、生产中的简单事项进行流程设计， 画出流程设计的框图。
三、教学难点：对生活、生产中的简单事项进行流程设计， 画出流程设计的框图。
四、教学方法：讲授法、案例分析教学法、探究式教学法、小组学习法。
五、教学准备
1. 教学资源的准备：多媒体教学设备、通用技术专用教室、教学课件PPT、各类工具等。
建立小组：按照课堂学习小组（事先已经组建），上课时每个小组围坐在一起。
2. 教学课件的准备：教学课件比较简洁，多以直观的图片来说明，抓住关键知识点，突出中心。
六、教学过程
（一）激趣引题，调动学生的兴趣。
谈话引出手电筒。
师：某年某月的某一天，在一个风雨交加的夜晚，家里突然断电了，屋内黑漆漆的一片，伸手不见五指，当时，老师感到十分的害怕，为了分散老师的注意，老师的母亲拿了一支蜡烛和一个盒子放在老师面前，对老师说:”利用里面的材料，你能让里面的小灯泡发光吗?”老师看了看，不到三分钟，轻轻松松让里面的小灯泡亮了，如今，老师将这些材料也拿了过来，同学们，利用这些已有的材料，你们能让里面的小灯泡发光吗？
（二）设疑探究，探索手电筒装配流程
1. 体验手电筒的装配流程
下面就请同学们利用准备的材料试着组装，看能不能使一个小灯泡发光，好吗？比比看，哪个小组组装的最快。你的手电筒亮了吗？请安装好的小组用手电筒给老师发个信号。
(1)设置疑问：试试看，你们能用流程图的方式来表达出整个组装的过程吗？现在以小组为单位，将你们小组的组装的过程写下来。
(2)分享交流：展示若干小组的流程图，引导学生理解流程中环节和时序的意义
方案1:
方案2:
方案3:
教学反思
教学中发现，学生对于他们熟悉的生活中的流程的案例会非常感兴趣，由于他们熟悉，所以分析起来容易，基本能够结合老师的情景创设，产生新的思考和设计，而且能自觉运用课本所学的思想和方法，但是基本的规范的技术表达和交流能力有限，需要我们在教学中不断地给予灌输和强调。
第十五课时 流程的优化
一、教学目标
1. 知识与技能目标
(1) 流程优化的意义及主要内容。
(2) 能对生活中和学习中的简单事项进行流程的设计和优化。
2. 过程与方法目标
学会分析流程的不足，并提出优化方案
3. 情感态度和价值观目标
培养分析问题的能力。
二、教学重点:流程优化的内容及目的。
三、教学难点:流程优化的分类。
四、教学方法:讲授、任务驱动、小组合作。
五、教学准备
为了吸引学生,激发学生的学习兴趣, 培养学生对技术的情感, 本课时收集不同类型的丰富的经典结构图片通过投影机播放让学生鉴赏， 引导学生赏析具有典型人文意义的结构，拓展学生对结构设计的技术和文化特性的理解和评价。
六、教学过程
引入：复习上节课内容：流程的设计过程
新课教学：
（一）流程改进的内容与目的
1. 工期优化——节约时间: 案例①机械设备修理的工期优化
简单介绍：网络计划技术。
马上行动：制作一只台灯的工期如何优化，改进之后可能带来什么问题？
解答：将做灯罩与买电器元件、焊底座这三件工作并行，整个工期缩短了7小时。这样改进的前提是增加人力。
工期优化——节约时间:目的——缩短加工时间。
主要手段——在不改变工艺的条件下，将某些环节的串行改为并行。
2. 工艺优化——节约材料: 案例：工件制造的工艺优化
1）切削法 2）少切削法 3）无切削法
对切削法、少切削法、无切削发作简单介绍帮助学生理解工艺优化的过程。
马上行动：比较不同加工工艺下浪费的钢材金额。
3. 成本优化——节省资金
案例：售后中心配送的成本优化
4. 提高效率
案例：餐厅结帐的流程优化
原流程：
1）确认结账要求 2）取得账单给客户过目 3）得到客户付款并询问客户是否需要发票
4）回到收款台取得零钱和发票 5）将发票和零钱交给顾客
改进流程：
1）确认结账要求 2）取得账单、零钱和发票 3）得到客户付款并将发票和零钱,交给顾客
（二）流程优化的条件：
流程优化需要一定的条件，它建立在设备和工艺水平提高的基础上，建立在对流程内在机理进一步研究的基础上。
马上行动：银行存取款流程的优化：从人工操作到自动取款机。
（三）流程优化的步骤：
1.分析流程的现状 2.确定改进的目标和要求 3.确定改进方案
案例1：银行卡挂失流程的改进
分析流程的现状：只能在银行上班时才能去挂失，失主不能及时报失；
确定改进的目标和要求：使失主能及时报失，尽可能把钱财的损失减少到最低程度；
确定改进方案：利用先进的计算机电话集成技术和现代化通讯手段，为客户提供全天24小时不间断的电话挂失服务。
案例2：【视频】汉字输入的流程改进 （根据流程改进的步骤进行分析）
分析流程的现状：汉字的快速输入是普通计算机使用者最为棘手的问题，人机交流困难限制了计算机的广泛应用。
确定改进的目标和要求：提高文字输入速度，符合使用者用笔的传统习惯，舒适方便。
确定改进方案：利用数字笔、数字纸进行书写输入，代替原来的键盘、鼠标输入。
八．教学反思
课本中的案例专业化比较强，自己理解的不够充分，学生也缺少相关知识作为铺垫，讲解较困难，感觉讲不透。学生理解不深，学生停留在一知半解的程度，强迫型记忆效果不好。
第十六课时 流程与设计复习(1)
一、教学目标
1.回顾单元所学，了解流程的定义。
2.灵活运用多种方式表达流程。
二、教学重点:流程的表达的多种形式。
三、教学难点:书写规范的流程表达。
四、教学准备：投影机 课件
五、教学过程
一 复习导入 前面我们复习了结构与设计。本节课，我们将复习流程与设计这一内容。
二、教学过程
（一）课程标准（多媒体）
1、了解流程的涵义，及其对生产、生活的意义。
2、通过对典型的工作流程和生产工艺流程的案例的分析，理解流程中的时序和环节的意义，学会阅读简单的流程图。
3、能分析流程设计中应考虑的基本因素，并画出流程的框图。
4、能解释流程的改进与设备、材料等之间的关系，能概括某种简单生产流程优化过程中应考虑的主要问题。
5、能对生活、生产中的简单对象进行流程设计或流程的改进设计，并用文字或图表说明流程设计方案的特点，或者流程改进的方案的优越之处。
（二）生活和生产中的流程
流程与我们的日常生活紧密相关，每天我们穿衣、吃饭，学习的过程中都会自觉或不自觉地按照一定的流程进行。那到底什么是流程呢？请同学们先来思考这样两个问题：
问题1：你放学回家的时候是如何开门的？
问题2：化学课上，我们是如何做H2还原CUO的实验的？
找学生回答：
那么，由此我们得出流程的概念
概念：流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定的结果的实现。
从这个概念当中，我们不难看出任何流程都包含两个组成部分，那就是，环节和时序。
环节：流程当中的每一个步骤（开门的步骤，做实验的流程步骤）
时序：各个环节之间的先后顺序关系
在实际生产和生活中有很多事物顺序是不能颠倒的，如果颠倒，重则无法完成任务，轻则不能按质按量完成任务。如：组装自行车前轮时，如先把外胎装上，就根本不可能把前轮装好。这就是时序。再比如炒鸡蛋的流程。
所以我们说不可颠倒的时序往往反映事物或活动的内在规律或机理，我们应尊重和遵循这些规律或机理。另外合理的流程使人们处理问题时能按质按量完成任务，能使生产效率提高，降低成本提高产品质量，真正做到多快好产。
（三）流程的表达
为了使流程描述的清晰可见，一般采用流程图来表达流程。
流程图（process chart or flowchart）是用图形和简单的文字来描述流程，在很多情况下比用文字表示更简洁、明了。而且是一种对流程进行交流、测试、分析和设计的有效工具。
练习：让学生用流程图画出回家开门的流程图，炒鸡蛋的流程图。
除了用流程图表示流程外，我们还可以用：
口头表达：这种表达是我们在工作生活中常见的表达方式，如：班主任要班长组织一个主题班会，首先班主任会交待班长该主题班会的活动安排。口头表达,必须是简单的流程。
文字表达：例如，开学典礼活动安排
表格表达：例如，班课程表、列车时刻表
四种表达的共同性：按时序合理安排各环节的活动内容。不同点：口头表达最直接、最简单，而图文表达最形象、最具动感，它是把复杂环节变为简单的图文，能使人一目了然。
巩固提高
1、下面哪个例子不是体现流程在生活中的应用：（ ）
A、公共汽车门上“先上后下”的牌子 B、学校教学楼顶上的大时钟
C、电脑主板生产的自动化流水线 D、十字路口的红绿灯
2、下面关于流程的叙述错误的是（ ）
A、在生产活动中，针对各种不同的生产过程和工艺要求，往往会有相应的流程
B、流程有几个或多个环节组成
C、流程中各个环节出现的时间顺序是不能改变的
D、流程是指若干环节随着时间变化，依序完成的进程
3、下列图表中，不是流程图的是（ ）。
A．列车时刻表 B．学校课程表
C．产品加工工序表 D．零件的三视图
4、人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。我们看到，它的全部过程，可以分解为若干个小的过程，每个小过程都有明确的任务。我们把这些小过程称为：（ ）
A、步骤 B、时序 C、环节 D、顺序
5、煮饭时要先洗米、添水、插电，最后按开关，这是一个简单的流程。在这种流程中，做事的时间上的先后顺序称为（ ）
A．次序 B. 先后 C. 时序 D. 顺序
6．在流程中，时序体现了具体活动内容的（ ）关系。
A. 相互作用 B .相互制约 C. 先后顺序 D .有机联系
三．教学反思：
练习在复习课中有着很重要的作用。通过练习既巩固了知识，又让学生发现了一些知识点的漏洞。
第十七课时 流程与设计复习(2)
一、教学目标
1. 了解流程设计应考虑的基本因素。
2. 理解如何进行流程的优化。
二、教学重点:流程的优化在生活和生产中的应用。
三、教学难点: 流程的优化在生活和生产中的应用。
四、教学准备：投影机 课件
五、教学过程
（一）流程的设计
1．流程设计应考虑的基本因素
学生回顾思考。
2．流程设计的步骤
学生回顾思考。
（二）流程的优化
1．流程优化的内容
1）流程优化：在流程的设计和实施过程中，要队流程进行不断的改进，以期取得最佳的效果。对流程的改进过程，称为流程的优化。
2）流程优化的主要内容有：工期优化、工艺优化、成本优化、技术优化、质量优化等。
对一个流程的优化，可以是整体全面的优化，也可以是对某一个指标进行优化。在优化的过程中经常会出现这样的情况：某一个指标得到了优化，而使另外的指标下降了。比如，技术优化，可能使成本提高。成本优化了可能使质量下降。因此，在进行流程优化时，要综合平衡，以取得整体优化的成效。
2．流程优化的条件
1）对流程内在机理的深入了解。比如对洗涤原理的了解，就会在流程中安排两次漂洗；
2）设备和工艺水平的提高。比如只有在具备锻压设备时，才可能将法兰盘的加工改为少量切削加工；
3）人员技术水平的提高。
例1：商场传统的销售模式——超市的销售模式
例2：张肖君的爸爸妈妈都在工厂上班，中午放学后她要自己做饭吃。家里只有一个煤炉，每天做饭的环节有：
淘米 3；洗菜、切菜 10；烧饭 20；炒菜 15
该如何改进其流程。
巩固提高
1、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于：（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
2、流程的改进设计必须要先分析（ ），以便确定流程的改进方案
A、流程的用途； B、流程的现状； C、流程的社会效益； D、流程的时序
4、流程设计应考虑的基本因素是（ ）
A流程的环节 B流程的时序 C流程是否已优化 D事件活动的内在属性和规律
5、在教材中，储蓄所存取款的流程的改进是通过（ ）来实现的
A增加工作人员 B增加储蓄窗口 C减少记帐手续 D减少中间环节
6、下列有可能属于流程优化目的的是（ ）。
①提高工作效率。②提高产品质量。③保护环境。④节约成本。
A ①② B ①③ C ④② D ①②③④
7、2005年山东移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让公司的决策者、管理者和流程制订者深入基层，亲身体验业务受理的全过程，查找服务流程中存在的问题，从而来推动业务流程的优化及再造。这个案例说明该公司重点在进行（ ）
A、工期优化 B、技术优化 C、成本优化 D、质量优化
（三）教学反思：
第十八课时 期末测验
一、选择题：
1． 下列关于结构的说法中正确的是（ ）
A．结构是指事物的各个组成部分之间的有序搭配和排列
B．只有人工领域的物体才具有结构
C．结构的改变不可能引起功能的变化
D．分析结构的受力时，不必知道各构件的受力情况
2． 手工攻丝时，丝锥主要承受（ ）
A．弯曲力和压力 B．扭转力和压力 C．弯曲力和拉力 D．扭转力和拉力
3． 研究表明，壳体结构的物体容易将作用在它上面的外力分散到结构体的表面上，根据这一原理，我们可以（ ）
A．设计壳体结构的头盔，让它的安全性能更好
B．设计壳体结构的人字梯，以保证施工安全
C．设计壳体结构的砖块，让建筑的强度更大
D．设计壳体结构的门框，让其不容易损坏
4． 结构体有细长的构件组成的结构，它的受力特点是，既能承受竖向重力荷载，也能承受水平方向的荷载。符合以上特点的结构是（ ）
A．实体结构 B．框架结构 C．壳体结构 D．组合结构
5． 如图所示的青铜雕像“马踏飞燕”是我国古代雕塑艺术珍品，被国家旅游局确定为中国旅游图形标志。飞奔的骏马三足腾空，只用一只马蹄稳稳地踏在飞翔的燕子上，该雕像能够稳稳地放在平面上而不倒，主要是因为（ ）
A．整体重量较轻
B．燕子与马蹄的连接强度大
C．重心位置较低
D．重心所在的垂线落在支撑面内
6． 如图所示是某设计师设计的伞形盘子，下列关于该盘子的评价不恰当的是（ ）
A．增加了制作难度和生产成本
B．盘子的拿取更加方便，增加了实用性
C．盘子的稳定性更好
D．外观漂亮，符合设计的美观原则
7． 下列选项中，不属于影响结构稳定性的主要因素的是（ ）
A．重心位置的高低 B．结构与地面接触所形成的支撑面的大小
C．结构使用的材料 D．结构的形状
8． 如图所示，手表的四个部位与表体的连接，其连接方式与其他三种不同的是（ ）
A．表针与表盘 B．表带与表盘
C．表把与表盘 D．表盘与玻璃片
9． 如图所示的轿车，其底盘高度（车身离地间隙）能够根据车速自动调节，当行驶在每小时110公里以上时，底盘高度会降低至7厘米左右。以下说法不恰当的是（ ）
A．底盘降低，在通过不平整地面时会更顺畅、更快速
B．底盘升高，重心位置上移，风阻大，对轮胎抓地能力的要求更高，所以油耗会增加
C．底盘降低，汽车行驶时更稳定，风阻小
D．底盘升高，驾驶员的视野变好，路面状况不佳时更安全
10．如图所示是超市中顾客用于搬运商品的推车，设计该推车时，下列因素不是设计时必须考虑的是（ ）
A．超市中的商品的形状和大小
B．推车的结构强度和稳定型
C．推车的高度和宽度
D．超市中商品的种类和价格
11． 如图为常见的脚手架，下列对脚手架结构的分析不正确的是（ ）
A．连接杆间采用焊接，加大强度
B．四个轮子是为了方便移动
C．两侧分别增加交叉杆连接主要是为了更稳定
D．轮子上都带有防止滚动装置，让脚手架更稳定
12．汽车GOA（碰撞能量吸收）系统是指在汽车的车头和车尾都腾出一个可以折叠的区域，这个区域用特殊金属来制造，撞车的时候，这个溃缩区折叠而吸收撞击时的能量，最后使得落到人体上的能量减少，确保乘员生存空间。以下说法正确的是
A．折叠区应该做成强度大，抗撞击型结构
B．折叠区域应该用特别软的、可溃缩的金属做成较松软的结构
C．GOA能够吸收所有碰撞能量，乘员不用担任何汽车碰撞
D．汽车保险杠只是汽车的装饰，要挑选最漂亮的
13．黄鹤楼是江南三大名楼之一，素有“天下江山第一楼”之美誉。下列不属于对其从技术角度进行描述的是（ ）
A．飞檐5层，金色琉璃瓦，通高51.4米，底层边宽30迷，顶层变宽18米
B．黄鹤楼平面设计为四边套八边形，谓之“四面八方”
C．整座楼雄浑之中不失精巧，富于变化的韵味和美感
D．黄鹤楼重修工程于1985年6月完成，主楼运用现代建筑技术施工——钢筋混凝土框架仿木结构
14．下列对流程的表述错误的是（ ）
A.有些流程的时序是可以颠倒的，不可颠倒的时序往往反映了事物的内在规律
B一个流程中的环节，不同的人可能有不同的分法，而且有时可以分解为更小的环节
C不同行业的流程设计应考虑的基本因素往往也不相同
D流程优化的目的其实就是为了节约时间
15.下列没有体现“流程”的是（ ）
A.张贴在教室的课程表 B.学校教学楼顶上的大时钟
C.汽车自动化生产流水线 D.十字路口的红绿灯
16．2010年4月16日零时起，浙江省高速公路将全面实行不停车收费。电子不停车收费系统（ETC）是目前世界上最先进的收费系统。以往，司机通过高速公路收费站时需要停车、交卡、递钱、找零、再离开，而采用不停车收费系统后，做到了读取、扣款一步到位，不用停车，只需要3秒钟就可以通过。以下说法不恰当的是（ ）
A．不停车收费系统的应用，减少了收费流程的环节
B．不停车收费系统的应用，大大提高了收费站的工作效率
C．不停车收费系统的应用，为优化收费流程创造了条件
D．不停车收费系统的应用，改变了汽车通过收费站的整个流程中的时序
17．下列图表中,属于流程图的是（ ）
A.教室多媒体配置清单
B.家庭财产明细表
C.班级学生的坐位表
D.儿童玩具的组装示意图
18． 如图所示为某套遥测系统的软件工作流程图，如果温度没有超过阈值，也没有温度查询命令，但有远端控制命令，那么最终的环节是（ ）
A．发送温度
B．控制风扇
C．温度测量、采集
D．错误处理
19．要在一块钢板的小孔（孔中心线垂直钢板面，见主视图）中通过手工攻丝制作内螺纹，下列关于操作要求的说法中错误的是（ ）
A．钢板要固定，如用台虎钳夹紧
B．攻丝时，丝锥要保持与钢板面垂直
C．顺时针方向旋进，均匀施加压力
D．攻丝完成时，垂直向上拔出丝锥
20．小李准备设计制作一个木马（如图所示），画好草图和视图后，在设计制作流程时，不必考虑的是（ ）
A．加工工具
B．加工精度
C．木料质地
D．原料成本
二、分析评价题：
21.如图所示为梁架桥， 其两个桥墩距离过大后，桥面的承受力比较差，容易产生桥面折断现象。
（1）要使梁架桥的桥面和桥墩成为合理的构件，它们各自必须具有抵抗哪些形变的能力？
（2）请在原图基础上，用示意图画出你改进该桥结构的方案。
22. Email是一种重要的现代通讯方式。但使用前，我们必须首先注册一个帐号。注册的步骤通常是打开注册页面，填写你要使用的用户名，填写完成后点击下一步，系统会通知你希望注册的用户名是否可用，可以使用的话，则进入下一步密码的设置，否则要回到前一步重新注册新的用户名。设置好密码后，我们可以进行一些个人喜好的设置。最后，用刚才注册的用户名和密码就可以登陆电子邮箱收发Email了。
请根据以上叙述，选择合适的表达方式写出改进前注册电子邮箱的流程
同课章节目录
