第五章 传感器单元复习（25张PPT）

(共25张PPT)
第五章
传感器
54传感器单元复习
知识梳理与整合

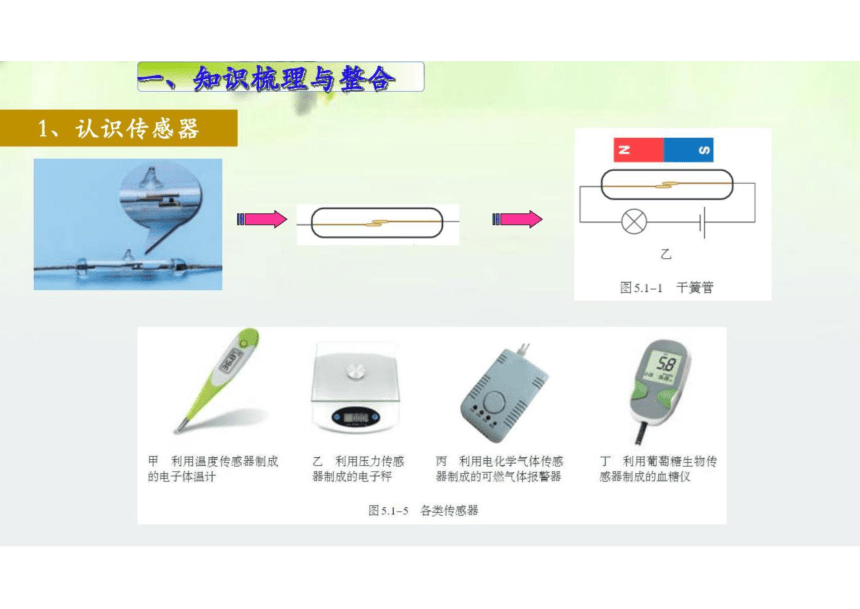

1、认识传感器
A
图5.1-1干簧管
58
a
甲利用温度传感器制成乙利用压力传感丙利用电化学气体传感丁利用葡萄糖生物传
的电子体温计
器制成的电子秤
器制成的可燃气体报警器
感器制成的血糖仪
图5.1-5各类传感器
、知识梳理与整合
2、传感器的组成与应用模式
传感器基本
电信号
执行机构
部分
显示器(指针式
被测量一敏感元件转换元件
信号调整与
转换电路
电表或数字屏)
计算机系统
知识梳理与整合

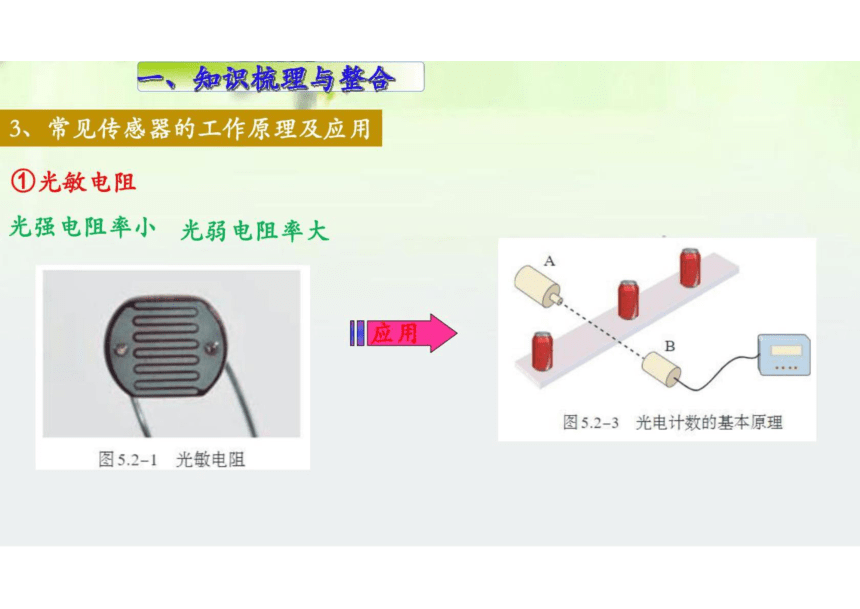

3、常见传感器的工作原理及应用
①光敏电阻
光强电阻率小光弱电阻率大
图52-3光电计数的基本原理
图5.2-1光敏电阻
知识梳理与整合
3、常见传感器的工作原理及应用

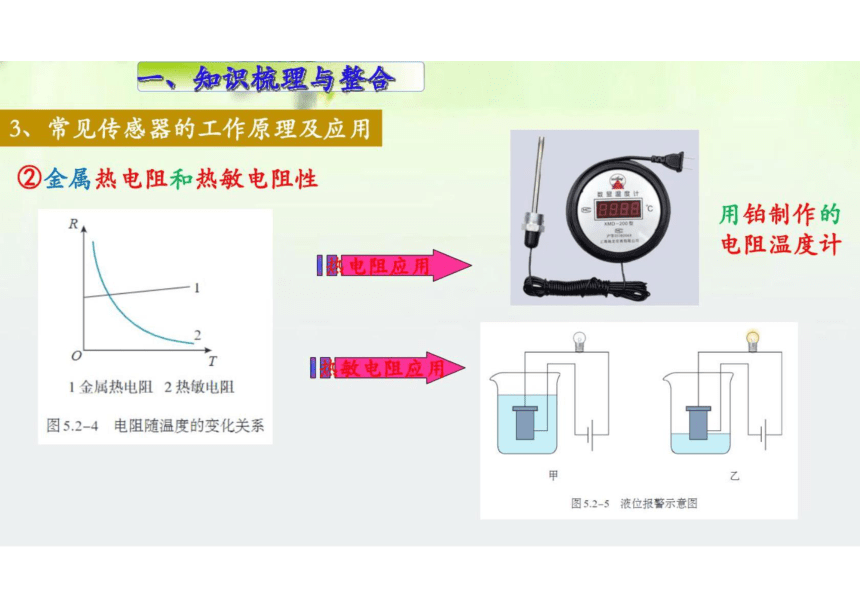

②金属热电阻和热敏电阻性
数显显度计
caBac
用铂制作的
电阻温度计
电阻应用
敏电胆应
1金属热电阻2热敏电阻
图52-4电阻随温度的变化关系
图5.2-5液位报警示意图
、知识梳理与整合
3、常见传感器的工作原理及应用

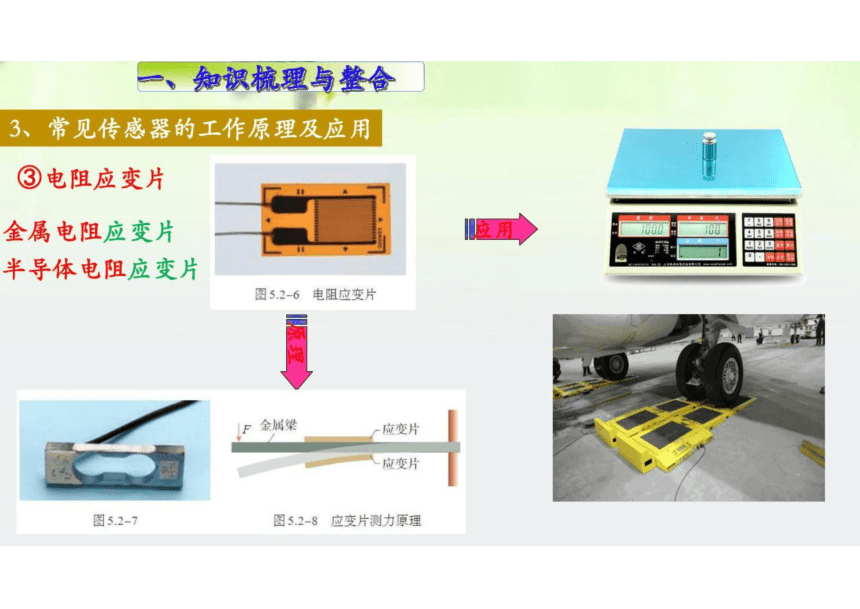

③电阻应变片
金属电阻应变片
HuU
凹B凹
半导体电阻应变片
图52-6电阻应变片
F金属梁
应变片
应变片
图
.2-7
图5.2-8应变片测力原理
、知识梳理与整合
3、常见传感器的工作原理及应用

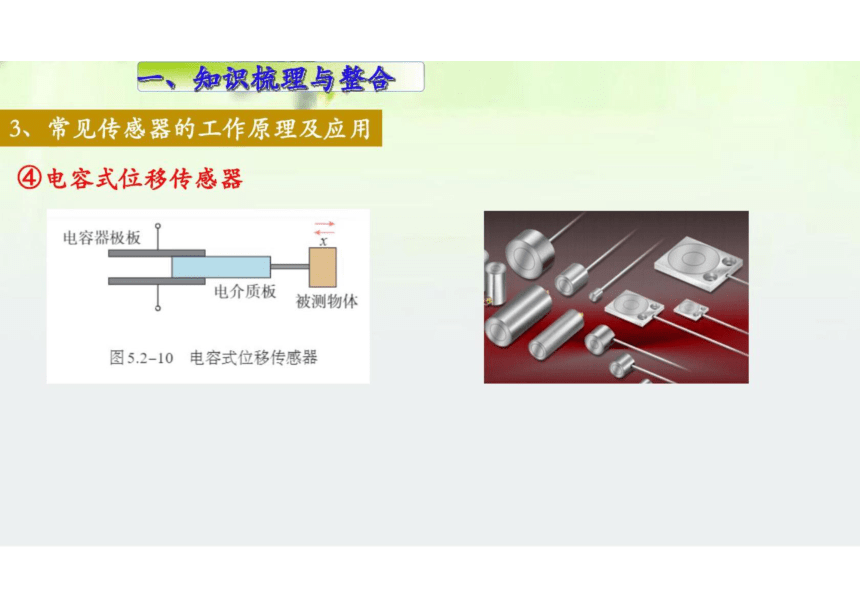

④电容式位移传感器
电容器极板
电介质板被测物体
图5.2-10电容式位移传感器
、知识梳理与整合
3、常见传感器的工作原理及应用

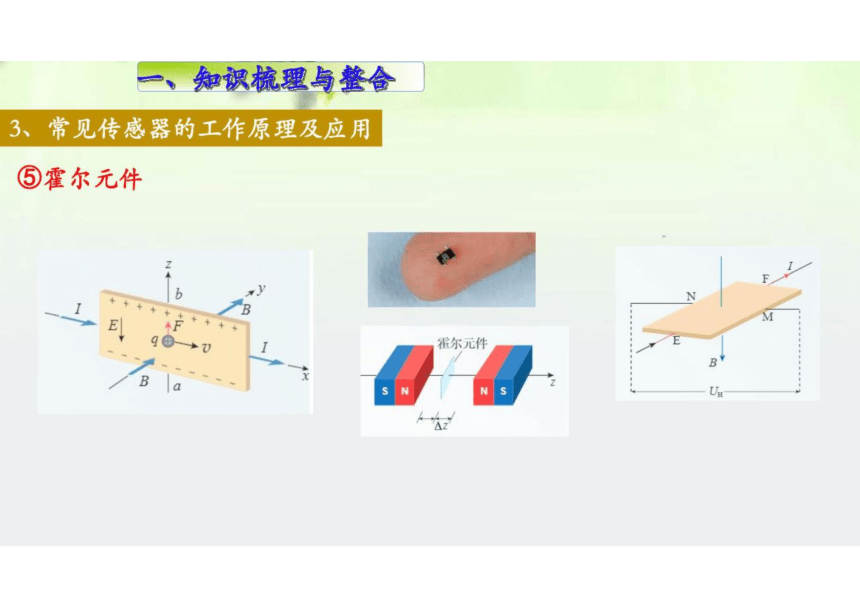

⑤霍尔元件
F
+
B
F
霍尔元件
E
B
B
N S
、知识梳理与整合
4、利用传感器制作简单的自动控制装置

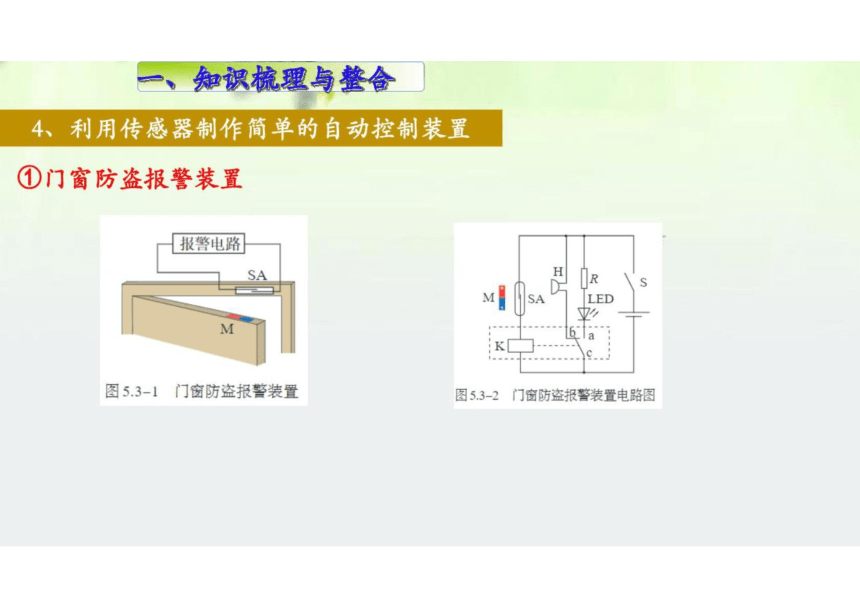

①门窗防盗报警装置
报警电路
SA
H R
S
SA
LED
a
K
图5.3-1门窗防盗报警装置
图53-2门窗防盗报警装置电路图
、知识梳理与整合
4、利用传感器制作简单的自动控制装置
②光控开关
R
R
R
S
LEDV/
VT
VT L
0V
0V
甲
图53-5光控开关电路
、教材圈片导练
命题内容
【例题1】如左图所示为某工厂成品包装车间的光传感记录器,
光敏电阻R1能接收到发光元件A发出的光,每当工件挡住A发出
的光,光传感器B就输出一个电信号,并经信号处理器处理后
B
在屏幕显示出电信号与时间的关系,如下图所示.若传送带保
图52-3光电计数的基本原理
持匀加速运动,每个工件均相对传送带静止,且相邻工件间距
依次为5、10、15、20…(单位:cm),则下述说法正确的是(不计
工件挡住的时间)(D)
R
A.工件加速度为0.1m/s2
R
B.工件加速度为04m/s2
Uu
C当无光照射R1时,光传感器就输出一次高电压
D当无光照射R时,光传感器就输出一次低电压0051015
简析:由题意知,工件做匀变速直线运动且相邻工件间距依次为5、10、15、20…,由下图知相邻
时间间隔为T=0.5s,由△x=a2得a=0.2m/s2,故A、B错误;光敏电阻的特点,有光照射电阻较小
无光照射电阻较大,根据电路连接关系知当无光照射R1时,电阻较大,分压较大,R2分压较小,故光
传感器就输出一次低电压,故C错误,D正确。故选D
