复习：
电功
公式：
W=UIt
单位：
J
kW·h（度）
测量仪表：
电能表（电度表）
W=
U2t
R
=
I2Rt
1kW.h=3.6x106J
换算
机械运动的快慢，用速度来表示
研究力对物体做功的快慢，我们引入了功率
把一个台灯和一个空调连入家庭电路中，同时工作一小时，谁消耗的电能多呢？那么电流做功有快慢之分吗？
提出问题，引入新课

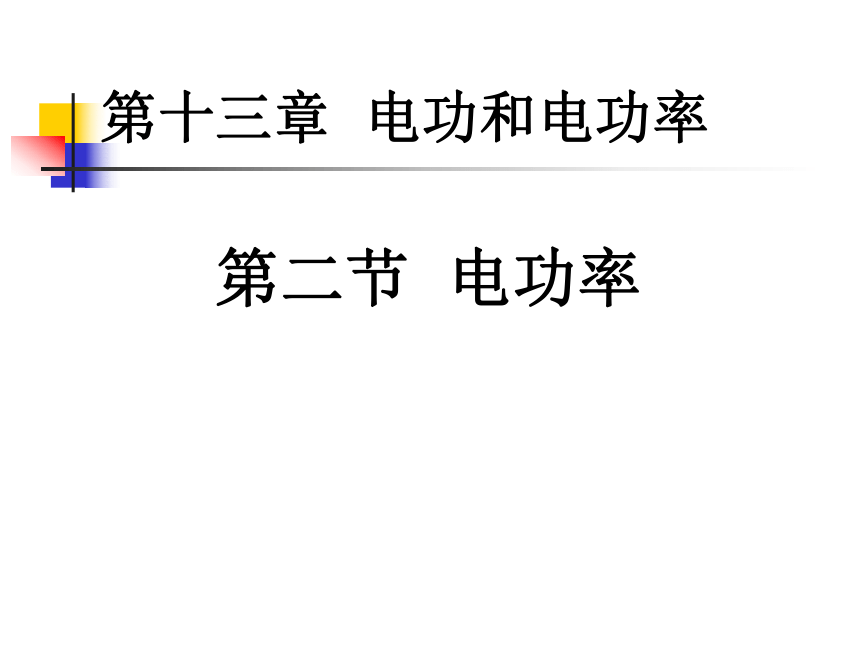

第十三章 电功和电功率
第二节 电功率
教学目标
1、知道电功率的物理意义、定义、公式、单位。
2、利用公式能进行简单计算。
自学提纲（教材108-109页）
1.电功率定义
3.单位及其换算
4.电功率的物理意义
2.电功率的公式
电功率：
电流做的功与完成这些功所用时间的比。
1.定义：
2.公式：
=UI
W=UIt
P =
W
t
P=
U2
R
P=
I2
R
（适用于所有电路）
（适用于纯电阻电路）
3.国际单位：
瓦特（W）
常用单位：
千瓦（kW）
单位换算：1kW=1000W
1W=1V·A
=1J/s
P =
W
t
W=Pt
w
p
物理量 功（w） 时间（t） 功率（p）
单位
单位
t
=
焦 J
秒 s
瓦 w
千瓦时 KW·h
时 h
千瓦 kw
计算时，单位要统一
练一练
一度电可供“220V 40W”的灯泡
正常工作-------h,----------s
25
90000
4.物理意义：表示电流做功的快慢。
P =
W
t
——
15W=15J/s
1s内电流通过灯泡做功15J
灯泡1s内消耗的电能为15J
小灯泡的功率是15W表示什么含义呢？
单位时间内，电流做功越多，表示功率越大，电流做功也就越快，所以功率是表示电流做功快慢的物理量
回忆：
电学物理量在串、并联电路中的关系
物理量 电流 电压 电阻 电功 电功率
串联电路
并联电路
I=I1+I2
I=I1=I2
U=U1+U2
U=U1=U2
R=R1+R2
W=W1+W2
W=W1+W2
P=P1+P2
P=P1+P2
回忆：
电学物理量在串、并联电路中比的关系
物理量 电流 电压 电功 电功率
串联电路
并联电路
I1:I2
U1:U2
U1:U2
W1:W2
W1:W2
I1:I2=
1:1
=R1:R2
=R1:R2
P1:P2
=R1:R2
=R2:R1
=R2:R1
=1:1
P1:P2=R2:R1
比一比，看谁快
已知定值电阻R1=10Ω,R2=5Ω，现将R1 R2串联在电路中，电源电压为3V。当开关闭合时，下列分析正确的是（ ）
A.通过R1.R2的电流之比为1:2
B.R1.R2两端的电压之比为2:1
C.R1.R2消耗的电功率之比为1：2
D.电路消耗的总电功率等于0.6W
BD
R1
R2
常见用电器的额定功率
1、电功率的大小表示（　　）
A．电流做功的多少
B．电流产生热量的多少
C．电能转化为其他形式能的多少
D．电流做功的快慢程度
2、电功和电功率的单位分别是（　　　）
A.KW.h和J B. KW 和W
C.J 和W D.KW.h和KW
C D
D
小试牛刀
3、家用的手电筒，用两节干电池作电源，正常发光时的电流为0.32A，小灯泡的电功率接近（ ）
A.1W B.10W C. 0.1W D.1kW
A
4、某段电路两端电压为3V，5s内电流做功20J，这段电路消耗的电功率是
4W
5、一盏电灯连在电压是220V的电路中，灯泡中通过的电流是68mA，这个灯泡的电功率是多少瓦？一个月总共通电100h，电流所做的功是多少焦，多少千瓦时？
P=UI=220V×0.068A＝15W
解：68mA＝0.068A
W=Pt=15W×3.6×105s＝5.4×106J
答：这个灯泡的电功率是15W，电流所做的功是5.4×106J， 1.5KW·h千瓦时。
＝1.5KW·h
大显身手
W=Pt=0.015KW x100h=1.5KW·h= 5.4×106J
6.如图所示电路中, 如图所示电路中，电源电压为9V，R1=10Ω。开关闭合后，R1 消耗的电功率为0.9W。
R1
R2
A
求：（1）电流表的示数;（2）R2的阻值；
（3）R2消耗的电功率.
（1）0.3A
(2) 20Ω
(3) 1.8W
R1
R2
S
A
7、电阻R1、R2并联后接到电源上，R1 =40Ω，R2 =60Ω。开关闭合后，电阻R1消耗的电功率为3.6W.
求：（1）电源电压；（2）R2消耗的电功率；
（3）电流表的示数.
(1) 12V
（2）2.4W
(3) 0.5A
谈谈你的收获！
1．通过本节课的学习，你学到了什么？
2．能区分电功率与上节课学习的电功吗？
课后作业
练习册导航第一课时完成
