第十五章《电流和电路》测试卷—2021—2022学年物理人教版九年级全一册（含解析）

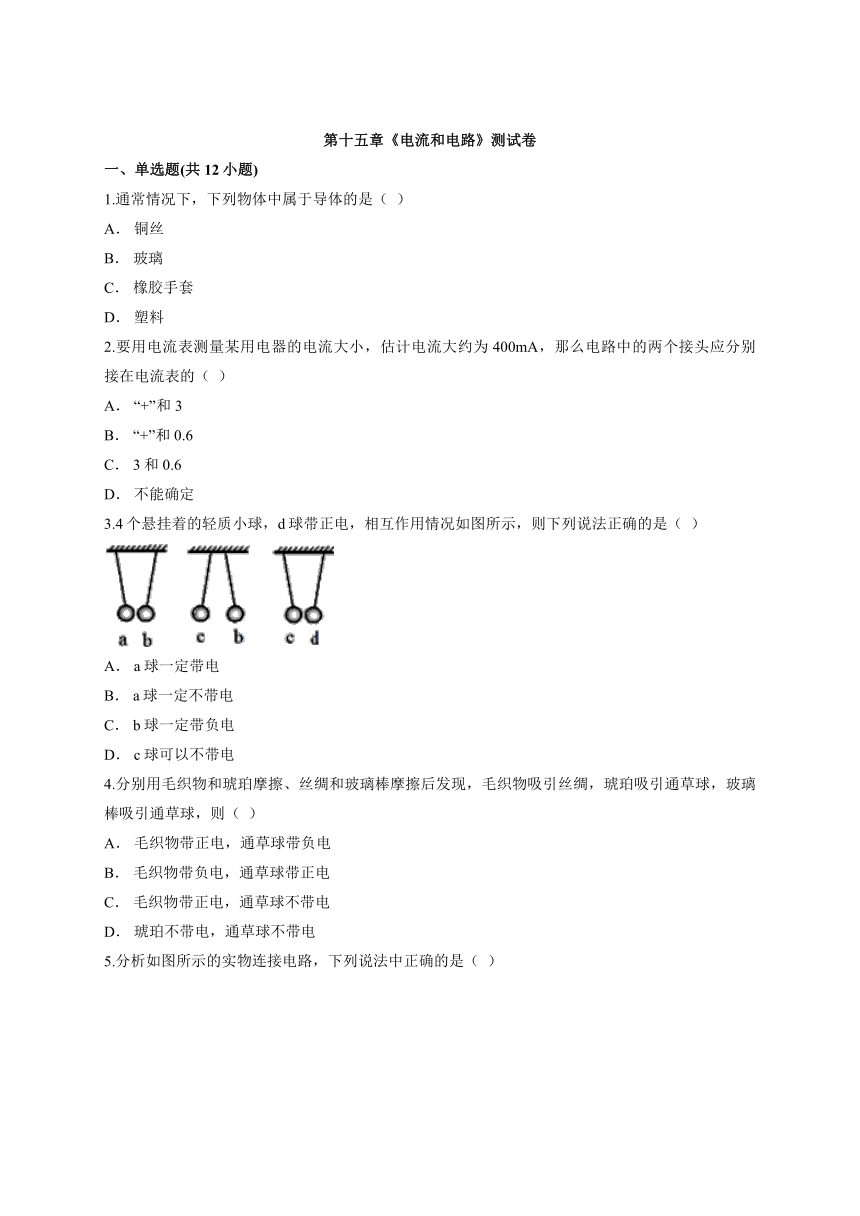

第十五章《电流和电路》测试卷
一、单选题(共12小题)
1.通常情况下，下列物体中属于导体的是（ ）
A． 铜丝
B． 玻璃
C． 橡胶手套
D． 塑料
2.要用电流表测量某用电器的电流大小，估计电流大约为400mA，那么电路中的两个接头应分别接在电流表的（ ）
A． “+”和3
B． “+”和0.6
C． 3和0.6
D． 不能确定
3.4个悬挂着的轻质小球，d球带正电，相互作用情况如图所示，则下列说法正确的是（ ）
A． a球一定带电
B． a球一定不带电
C． b球一定带负电
D． c球可以不带电
4.分别用毛织物和琥珀摩擦、丝绸和玻璃棒摩擦后发现，毛织物吸引丝绸，琥珀吸引通草球，玻璃棒吸引通草球，则（ ）
A． 毛织物带正电，通草球带负电
B． 毛织物带负电，通草球带正电
C． 毛织物带正电，通草球不带电
D． 琥珀不带电，通草球不带电

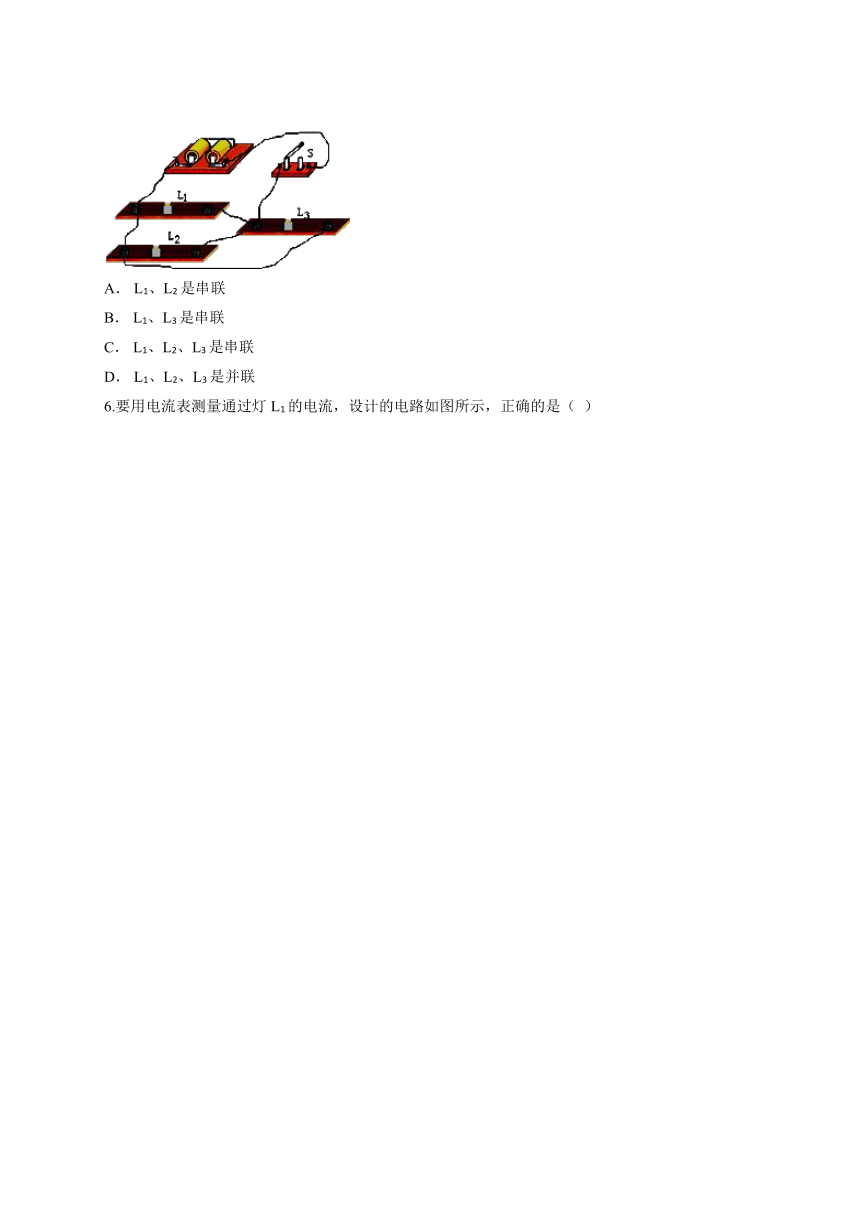

5.分析如图所示的实物连接电路，下列说法中正确的是（ ）
A． L1、L2是串联
B． L1、L3是串联
C． L1、L2、L3是串联
D． L1、L2、L3是并联
6.要用电流表测量通过灯L1的电流，设计的电路如图所示，正确的是（ ）

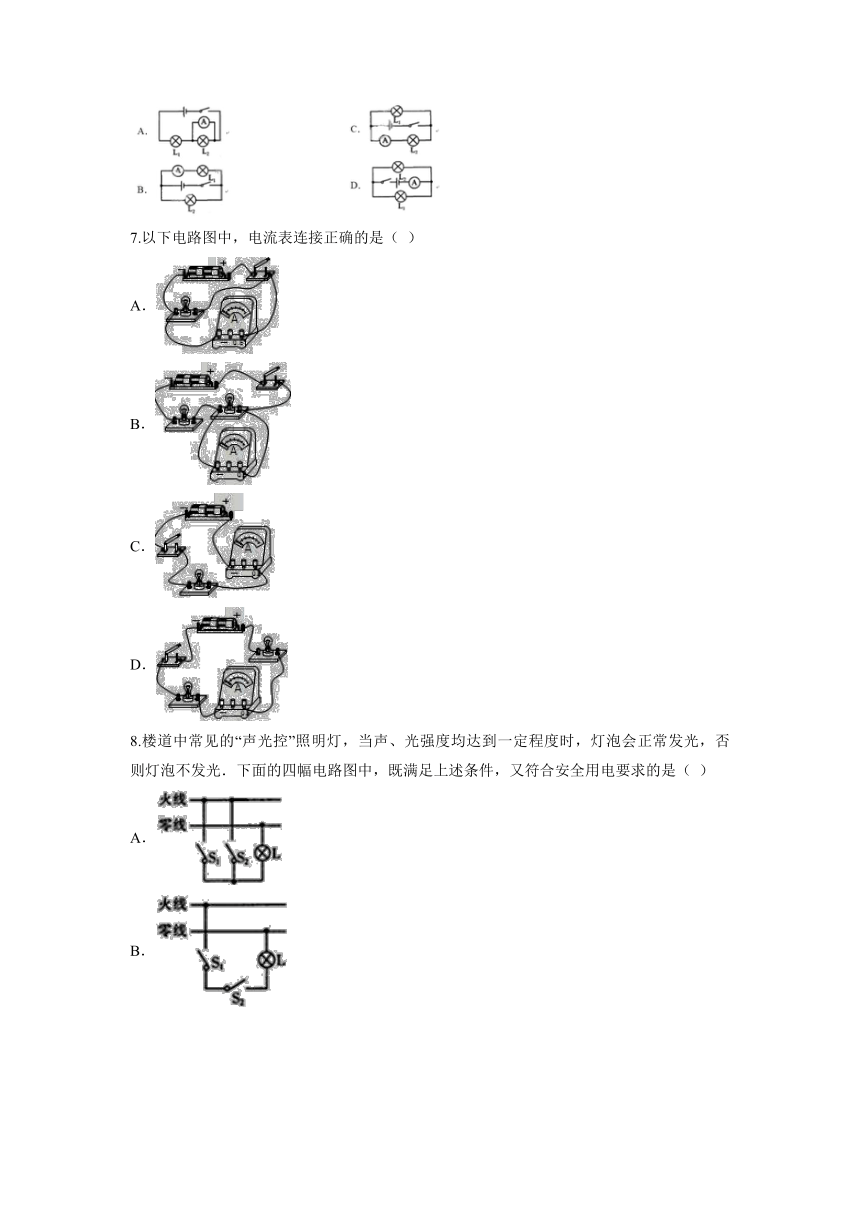

7.以下电路图中，电流表连接正确的是（ ）
A．
B．
C．
D．
8.楼道中常见的“声光控”照明灯，当声、光强度均达到一定程度时，灯泡会正常发光，否则灯泡不发光．下面的四幅电路图中，既满足上述条件，又符合安全用电要求的是（ ）
A．
B．
C．
D．

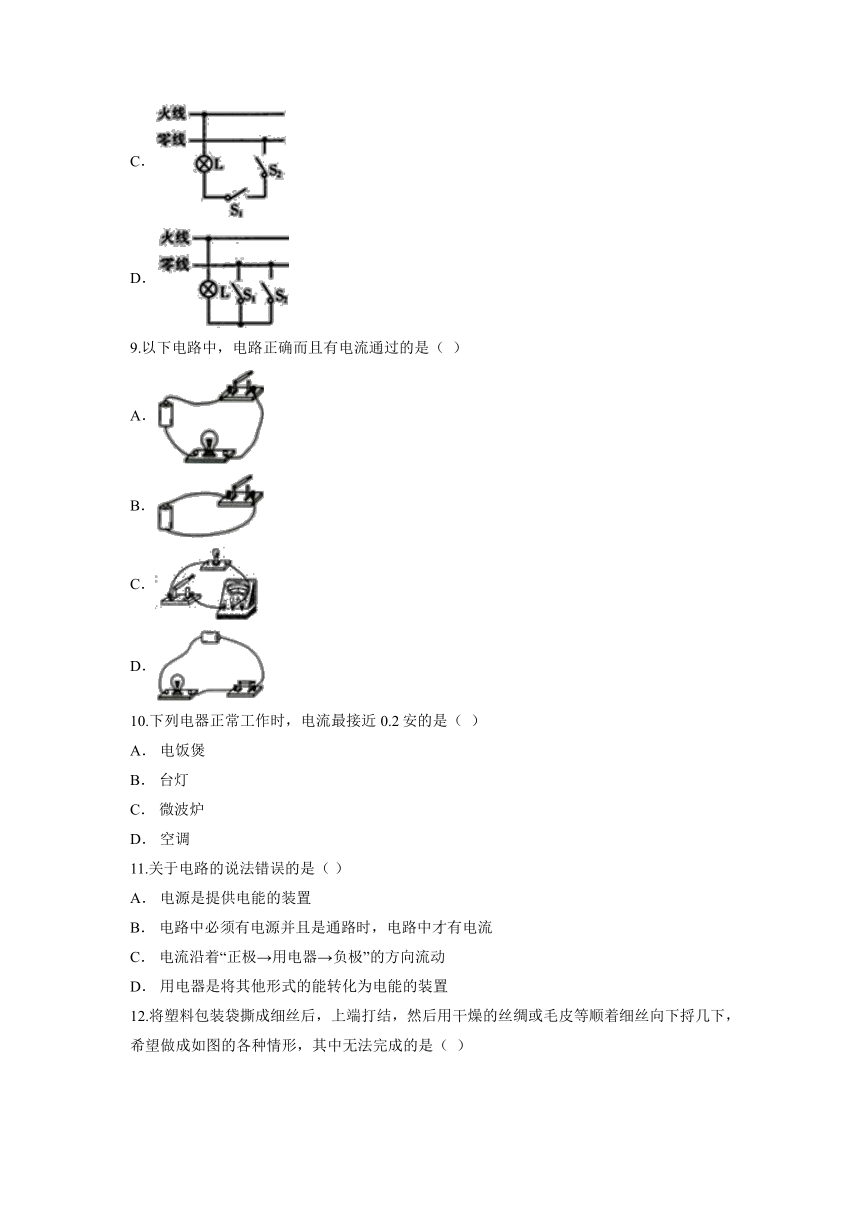

9.以下电路中，电路正确而且有电流通过的是（ ）
A．
B．
C．
D．
10.下列电器正常工作时，电流最接近0.2安的是（ ）
A． 电饭煲
B． 台灯
C． 微波炉
D． 空调
11.关于电路的说法错误的是（ ）
A． 电源是提供电能的装置
B． 电路中必须有电源并且是通路时，电路中才有电流
C． 电流沿着“正极→用电器→负极”的方向流动
D． 用电器是将其他形式的能转化为电能的装置

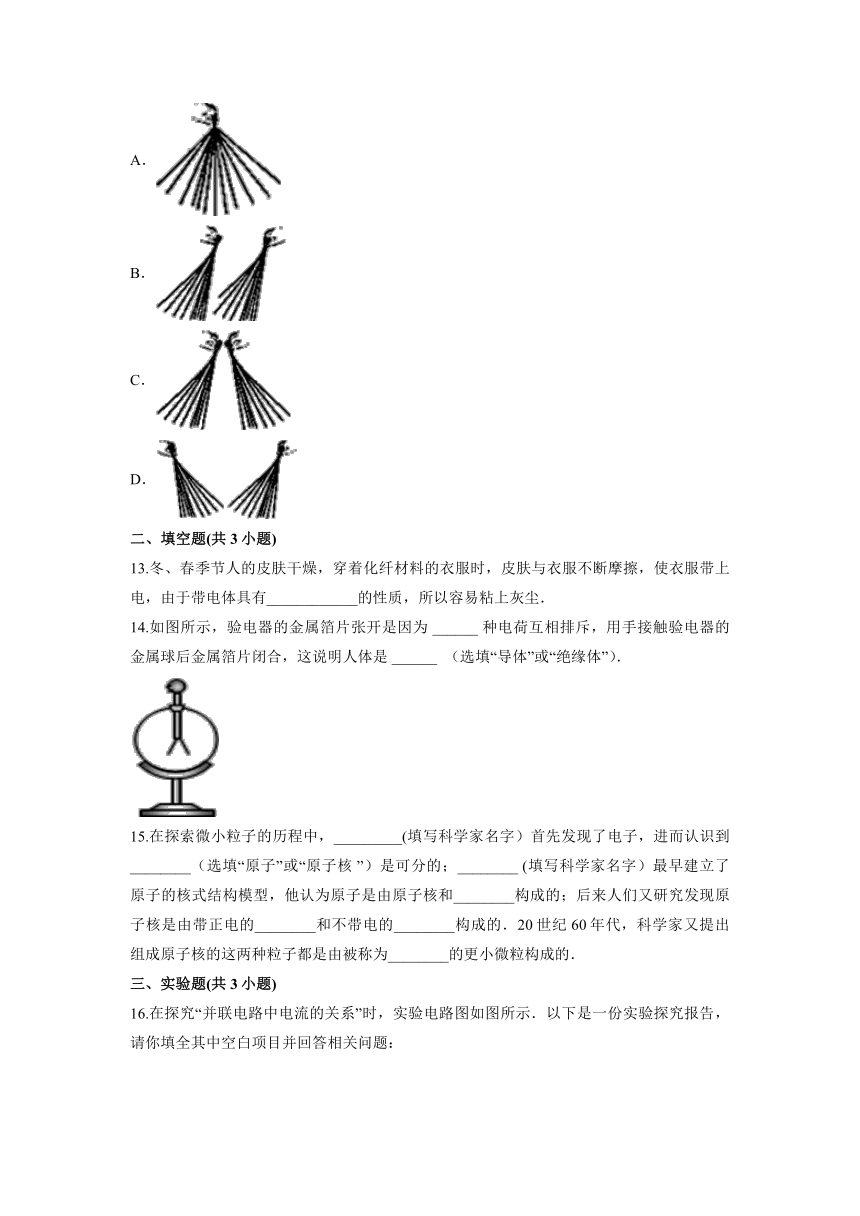

12.将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是（ ）
A．
B．
C．
D．
二、填空题(共3小题)
13.冬、春季节人的皮肤干燥，穿着化纤材料的衣服时，皮肤与衣服不断摩擦，使衣服带上电，由于带电体具有____________的性质，所以容易粘上灰尘．
14.如图所示，验电器的金属箔片张开是因为 ______ 种电荷互相排斥，用手接触验电器的金属球后金属箔片闭合，这说明人体是 ______ （选填“导体”或“绝缘体”）．
15.在探索微小粒子的历程中，_________(填写科学家名字）首先发现了电子，进而认识到________（选填“原子”或“原子核 ”）是可分的；________ (填写科学家名字）最早建立了原子的核式结构模型，他认为原子是由原子核和________构成的；后来人们又研究发现原子核是由带正电的________和不带电的________构成的．20世纪60年代，科学家又提出组成原子核的这两种粒子都是由被称为________的更小微粒构成的．
三、实验题(共3小题)
16.在探究“并联电路中电流的关系”时，实验电路图如图所示．以下是一份实验探究报告，请你填全其中空白项目并回答相关问题：
提出问题：并联电路干路电流与各支路电流有什么关系？
猜想假设： ______ ．
设计实验：
（1）实验器材有： ______ 、开关一个、若干导线、 ______ 的小灯泡若干、一个电流表．
（2）小利连好如图所示的电路后，闭合开关进行试触，发现电流表指针反偏．导致这一现象发生的错误操作可能是： ______ ．
小利检查后重新连接电路，闭合开关，用电流表分别测出A、B、C三处的电流，并将数据记录在表格中，下一步的操作应该是： ______
A．改变电流表的量程或换电流表再测几次
B．换用不同规格的小灯泡，再测出几组电流值
C．整理器材，结束实验
D．分析数据，得出结论
（3）通过对下面数据的分析，可以得出结论：
并联电路干路中的电流等于 ______ ；由此可以判断，你的猜想是 ______ （选填“正确”或“不正确”）的．
（4）小和同学通过实验，得到了如下数据，他由此得出结论：并联电路中各个支路的电流相等．其不足之处是： ______ ．
17.小刚和小强在组成串并联电路的实验中.
（1）在连接电路过程中，开关应该是__________的．
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．
（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯 __________联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路 B．灯L2开路　C．开关S开路　D．灯L2短路)
（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．
18.小海和小梅一起做“探究并联电路中电流的规律”实验．
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是 ______ （选填“A”“B”或“C”）处的电流．
（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导钱上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是 ______ （选填“A”“B”或“C”）处的电流．
（3）测出A、B、C三处的电流如表所示，由此得出初步结论： ______ （只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是： ______ ．
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．
答案解析
1.【答案】A
【解析】容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体：塑料、玻璃、陶瓷、橡胶、干木棍、干燥的空气等．
A、铜丝是金属，容易导电，是导体，符合题意．
BCD、玻璃、橡胶手套、塑料都不容易导电，是绝缘体，不合题意．
2.【答案】B
【解析】电流表的量程分别为0～3A和0～0.6A，因为估计电流为400mA=0.4A，所以选择0～0.6A量程即可，0～3A的量程太大，测量不精确．
3.【答案】C
【解析】已知d带正电，由图可知，cd相互吸引，说明c可能带负电，也可能不带电；
c与b相互排斥，说明两球均带电，且为同种电荷，即c、b均带负电；
b与a相互吸引，说明a可能带正电，也可能不带电．
综上所述，只有C的说法是正确的．
4.【答案】C
【解析】：①丝绸和玻璃棒摩擦，玻璃棒带正电，丝绸带负电；②毛织物吸引丝绸，说明毛织物带正电；③毛织物带正电，说明琥珀带负电；④琥珀和玻璃棒都吸引通草球，说明通草球不带电．故A、B、D、错误；C正确；
5.【答案】D
【解析】由电路图可知，经过开关后，在L3左端电流分成三部分，分别流过三个灯泡，然后汇合后全部流入电源负极，电流在电路中有三条路径，因此三个灯泡是并联的．
6.【答案】B
【解析】电流表要串联在电路中，A图电流表并联接法错误．B电流表测灯L1电流．C电流表测L2电流．D电流表测的是干路电流，选项B正确．
7.【答案】D
【解析】电流表的连接是否正确，要从以下三个角度考虑：要与被测电路串联；电流从正接线柱流入，负接线柱流出；选取合适的量程；不要将电流表的正负接线柱直接与电源的正负极相连接．A、图示的电流表与小灯泡并联，故A错误；B、电流表与小灯泡并联，故B错误；C、电流从电流表的负接线柱流入，正接线柱流出，故C错误；D、电流表的连接完全符合使用规则，故D正确．
8.【答案】B
【解析】家庭电路中，为了保证安全，开关应当接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光．
A、两开关并联，则只要闭合一个开关，灯即发光，不符合上述设计要求，故A错误；
B、两开关串联，则只有两开关都闭合时电路才能接通，为保证安全开关应接在火线上，故B正确；
C、两开关串联，则只有两开关都闭合时电路才能接通，但开关连在了零线上，不符合安全用电的要求，故C错误；
D、两个开关并联，只要闭合一个开关，灯即发光，不符合上述设计要求，开关连在了零线上，不符合安全用电的要求，故D错误．
9.【答案】D
【解析】A、电路是开路，无电流；B、电路中没有用电器，闭合开关会短路；
C、电路中没有电源，不会有电流；D、电路是通路，有电流．
10.【答案】B
【解析】电饭煲、微波炉的功率约1000W，所以正常工作电流约为：
；
空调的功率更大，所以正常工作电流要大于4.5A；
台灯的电功率约为40W，正常工作电流约为：
,所以选B.
11.【答案】D
【解析】A、电源是将其它形式的能转化为电能，它在电路中是提供电能的，故A正确；
B、电路中产生电流的条件有两个：一是要有电源，二是电路是通路，故B正确；
C、物理中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动，故C正确；
D、用电器是消耗电能的装置，它将电能转化为其它形式的能，故D错误．
12.【答案】B
【解析】分别用干燥的丝绸或毛皮等顺着细丝向下捋几下会使塑料包装袋撕成细丝带上不同的电荷；
A．用干燥的丝绸或毛皮的其中一种与细丝带摩擦，使整个塑料细丝带上同一种电荷，而出现相互排斥的现象，故A能完成；
B．摩擦起电后，若两束塑料细丝带异种电荷，它们应相互吸引，图B并没有表现出相互吸引的现象；若两束塑料细丝带同种电荷，它们应相互排斥，图B也没有表现出相互排斥的现象．故B不能完成，符合题意；
C．用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝，使它们带上同一种电荷，而出现相互排斥的现象，故C能完成；
D．用干燥的丝绸和毛皮分别摩擦两束塑料细丝，使它们带上异种电荷，而出现相互吸引的现象，故D能完成；
13.【答案】吸引轻小物体
【解析】穿着化纤材料的衣服时，皮肤与衣服不断摩擦，使衣服带上电，由于带电体具有吸引轻小物体的性质，所以容易粘上灰尘.
14.【答案】同；导体．
【解析】验电器的金属箔片张开是因为同种电荷互相排斥，用手接触验电器的金属球后金属箔片闭合，即人将电荷导入大地了，故该现象说明人体是导体．
15.【答案】汤姆生；原子；卢瑟福；电子；质子；中子；夸克
【解析】在探索微小粒子的历程中，汤姆生首先发现了电子，进而认识到原子是可分的；
卢瑟福最早建立了原子的核式结构模型，他认为原子是由原子核和核外电子构成的；后来人们又研究发现原子核是由带正电的质子和不带电的中子构成的；
20世纪60年代，科学家又提出组成原子核的这两种粒子都是由被称为夸克的更小微粒构成的．
16.【答案】并联电路中，干路电流等于支路电流之和；
（1）电源；规格不同；
（2）电流表正负接线柱接反了；B；
（3）各支路电流之和；正确；
（4）使用相同规格的器材进行实验且只进行了一次实验，实验结论不具有普遍性．
【解析】可以猜想：并联电路中，干路电流等于各支路电流之和；
（1）探究并联电路电流规律实验，需要的实验器材有：电源、开关一个、若干导线、规格不同的小灯泡若干、一个电流表；
（2）电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；完成一次实验后，为得出普遍结论，应换用不同规格的器材进行多次实验，故选B．
（3）由表中实验数据可知：IC=IA+IB，由此可知，在并联电路中，干路电流等于各支路电流之和，由此可以判断，你的猜想是正确的；
（4）由表中实验数据可知，两支路电流相等，实验所使用的灯泡规格相同，且只进行了一次实验，这样得出的实验结论不具有普遍性．
17.【答案】（1）断开；（2）不发光；短路；（3）串；B；（4）如图所示：
【解析】本题考查了连接电路的注意事项、故障分析、电路的状态的识别、电路的改正及短路的危害，能正确区别串并联电路．
（1）连接电路时，开关必须处于断开状态；
（2）根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光；
（3）根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接；
小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，说明电路出现了断路；
用一段导线的两端接触A、B两点时，两灯都不亮，说明开关完好；接触C、D两点时，两灯也不亮，说明灯泡L1完好；接触E、F两点时，只有灯L1亮，说明灯L2断路，故选B；
（4）使两灯成为并联的电路．从电源的正极出发，经开关分别流入两个灯泡、然后汇合流入电流表，回电源的负极，如图所示：
18.【答案】（1）C；
（2）电路连接如图：
A或B；
（3）IC=IA+IB；换上规格不同的灯泡多次实验；
（4）电路图如图所示：
【解析】（1）电流表在干路上测量干路的电流，即C点的电流；
（2）让电流表测量另一处的电流，也就是测量支路的电流，左图测量的是A点的电流，右图测量的是B点的电流，电路连接如图所示：
（3）并联电路中，干路电流等于各支路电流的和，即IC=IA+IB，为得出普遍结论，实验时应采用不同规格的灯泡进行多次实验；
（4）在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求，电路如图所示：
