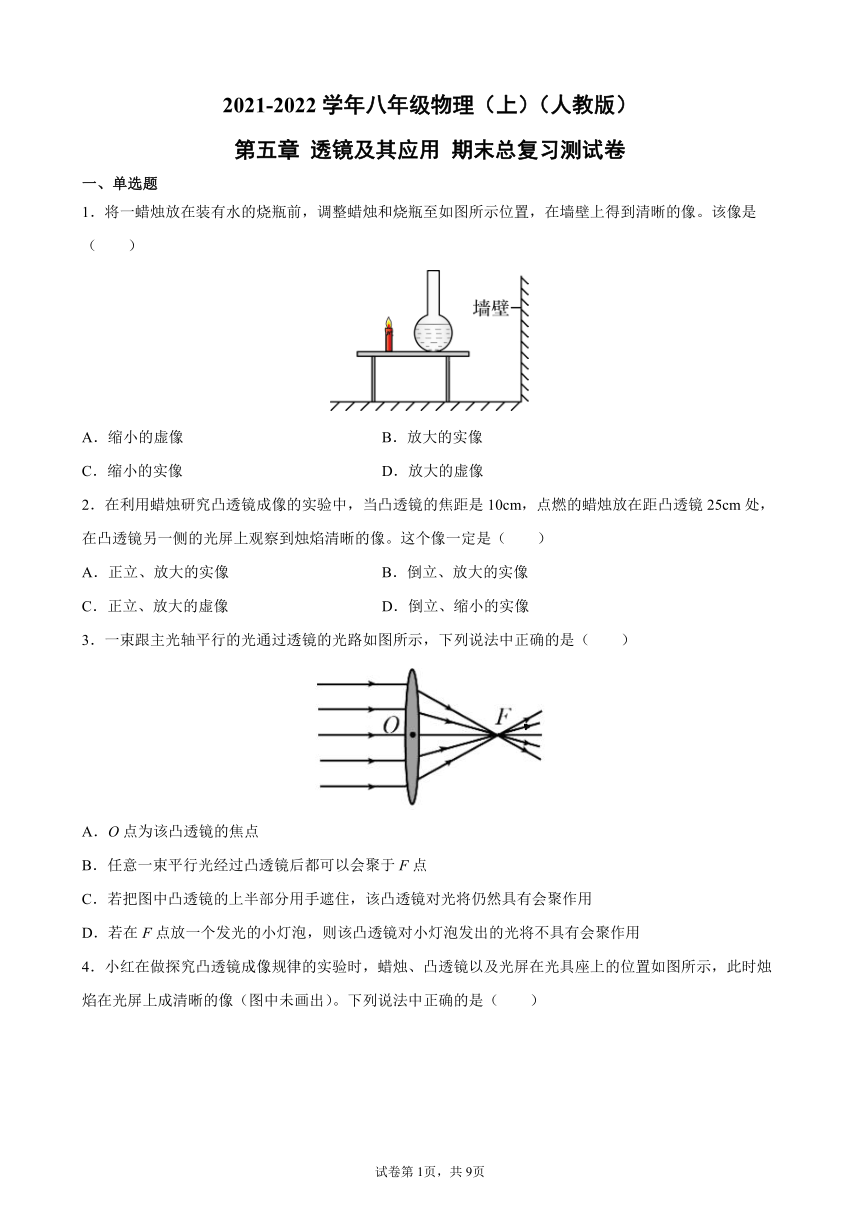

2021-2022学年八年级物理（上）（人教版）
第五章 透镜及其应用 期末总复习测试卷
一、单选题
1．将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像是（　　）
A．缩小的虚像 B．放大的实像
C．缩小的实像 D．放大的虚像
2．在利用蜡烛研究凸透镜成像的实验中，当凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜25cm处，在凸透镜另一侧的光屏上观察到烛焰清晰的像。这个像一定是（　　）
A．正立、放大的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．倒立、缩小的实像
3．一束跟主光轴平行的光通过透镜的光路如图所示，下列说法中正确的是（　　）
A．O点为该凸透镜的焦点
B．任意一束平行光经过凸透镜后都可以会聚于F点
C．若把图中凸透镜的上半部分用手遮住，该凸透镜对光将仍然具有会聚作用
D．若在F点放一个发光的小灯泡，则该凸透镜对小灯泡发出的光将不具有会聚作用
4．小红在做探究凸透镜成像规律的实验时，蜡烛、凸透镜以及光屏在光具座上的位置如图所示，此时烛焰在光屏上成清晰的像（图中未画出）。下列说法中正确的是（　　）
A．此时在光屏上成的是倒立、缩小的实像
B．此时的成像特点与照相机的成像特点相同
C．将蜡烛向远离凸透镜方向移动至某位置，并调整光屏位置，烛焰在光屏上所成的像将变小
D．保持蜡烛和凸透镜的位置不变，换用焦距小的凸透镜，则烛焰所成像的像距将变大
5．照相机和放大镜都是凸透镜成像原理的具体应用。对应图中所示，下列关于照相机、放大镜使用和成像的说法正确的是（　　）
A．照相机：被拍物体应在甲区域内，成倒立缩小实像
B．照相机：被拍物体应在丙区域内，成倒立缩小实像
C．放大镜：被观察物体应在乙区域内，成正立放大虚像
D．放大镜：被观察物体应在甲区域内，成正立放大实像
6．如图甲所示，把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙：将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像关于以上实验，下列说法正确的是（　　）
A．如图乙，人能透过空玻璃观察到铅笔是光的反射成像，此像是虚像
B．人透过装水的玻璃瓶可以观察到如图A所示的像，此像是虚像
C．人通过盛水的玻璃瓶可以观察到如图B、图D所示的像，都是实像
D．人通过盛水的玻璃瓶可以观察到如图C所示的像，此像是实像

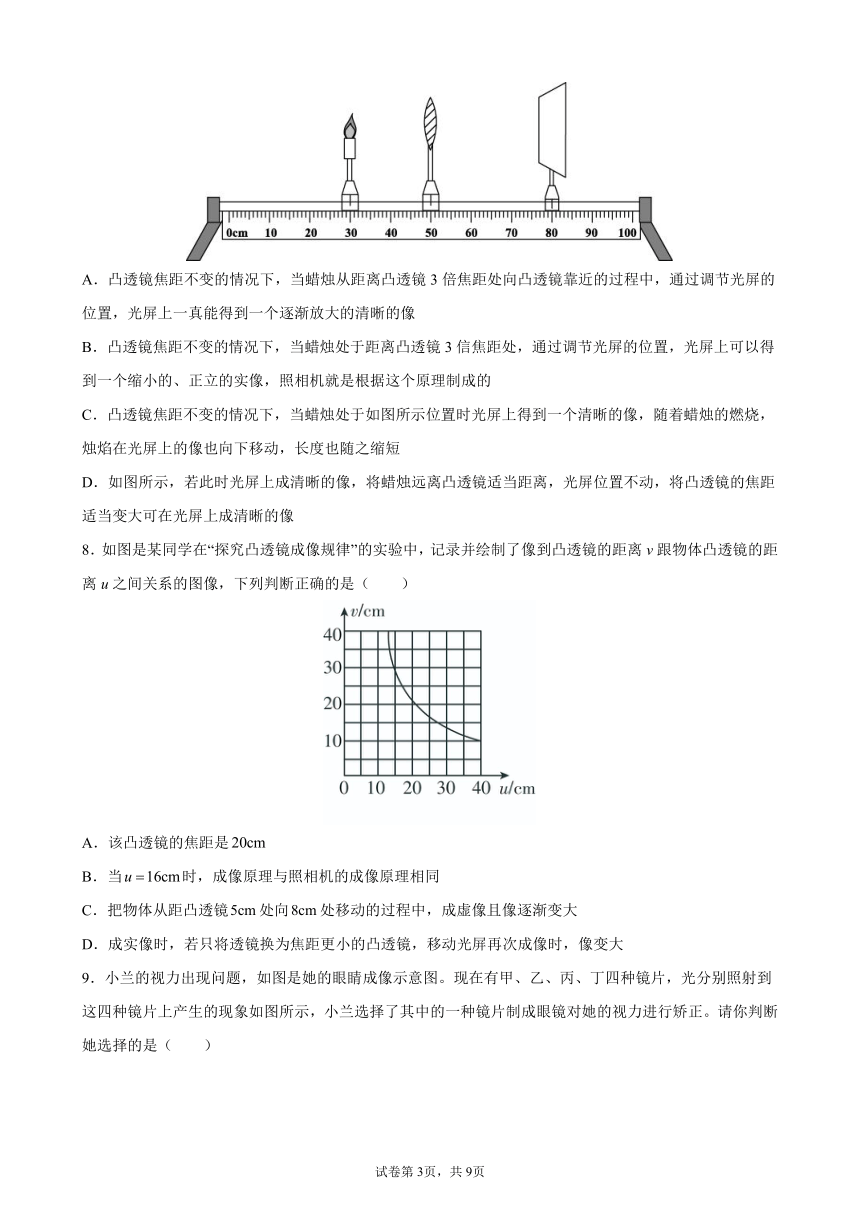

7．随着科技的不断进步，变焦镜头（焦距可在一定范围内改变的一组凸透镜）已经逐渐普遍了，小明利用一个这样的变焦镜头做下面的实验。下列说法正确的是（　　）
A．凸透镜焦距不变的情况下，当蜡烛从距离凸透镜3倍焦距处向凸透镜靠近的过程中，通过调节光屏的位置，光屏上一真能得到一个逐渐放大的清晰的像
B．凸透镜焦距不变的情况下，当蜡烛处于距离凸透镜3信焦距处，通过调节光屏的位置，光屏上可以得到一个缩小的、正立的实像，照相机就是根据这个原理制成的
C．凸透镜焦距不变的情况下，当蜡烛处于如图所示位置时光屏上得到一个清晰的像，随着蜡烛的燃烧，烛焰在光屏上的像也向下移动，长度也随之缩短
D．如图所示，若此时光屏上成清晰的像，将蜡烛远离凸透镜适当距离，光屏位置不动，将凸透镜的焦距适当变大可在光屏上成清晰的像
8．如图是某同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体凸透镜的距离u之间关系的图像，下列判断正确的是（　　）
A．该凸透镜的焦距是
B．当时，成像原理与照相机的成像原理相同
C．把物体从距凸透镜处向处移动的过程中，成虚像且像逐渐变大
D．成实像时，若只将透镜换为焦距更小的凸透镜，移动光屏再次成像时，像变大

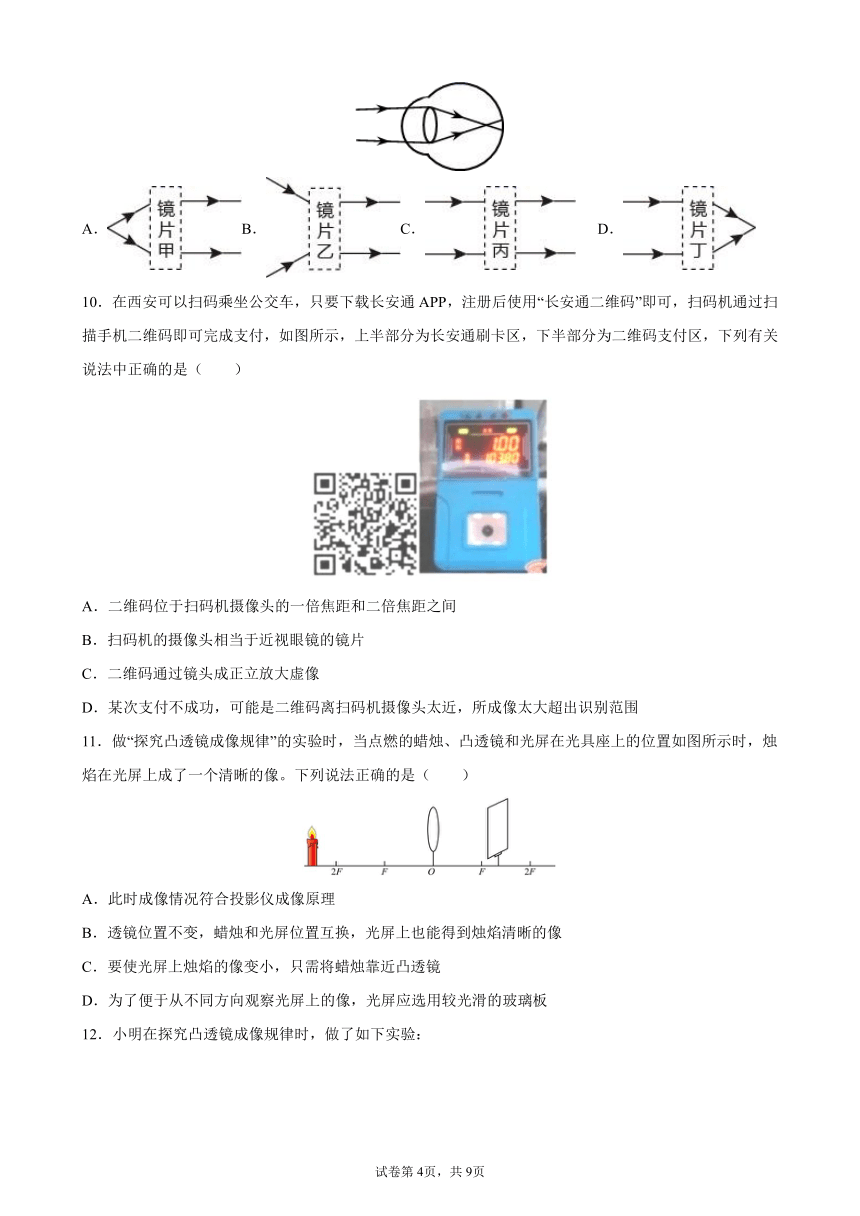

9．小兰的视力出现问题，如图是她的眼睛成像示意图。现在有甲、乙、丙、丁四种镜片，光分别照射到这四种镜片上产生的现象如图所示，小兰选择了其中的一种镜片制成眼镜对她的视力进行矫正。请你判断她选择的是（　　）
A．B．C． D．
10．在西安可以扫码乘坐公交车，只要下载长安通APP，注册后使用“长安通二维码”即可，扫码机通过扫描手机二维码即可完成支付，如图所示，上半部分为长安通刷卡区，下半部分为二维码支付区，下列有关说法中正确的是（　　）
A．二维码位于扫码机摄像头的一倍焦距和二倍焦距之间
B．扫码机的摄像头相当于近视眼镜的镜片
C．二维码通过镜头成正立放大虚像
D．某次支付不成功，可能是二维码离扫码机摄像头太近，所成像太大超出识别范围
11．做“探究凸透镜成像规律”的实验时，当点燃的蜡烛、凸透镜和光屏在光具座上的位置如图所示时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（　　）
A．此时成像情况符合投影仪成像原理
B．透镜位置不变，蜡烛和光屏位置互换，光屏上也能得到烛焰清晰的像
C．要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
12．小明在探究凸透镜成像规律时，做了如下实验：
　　

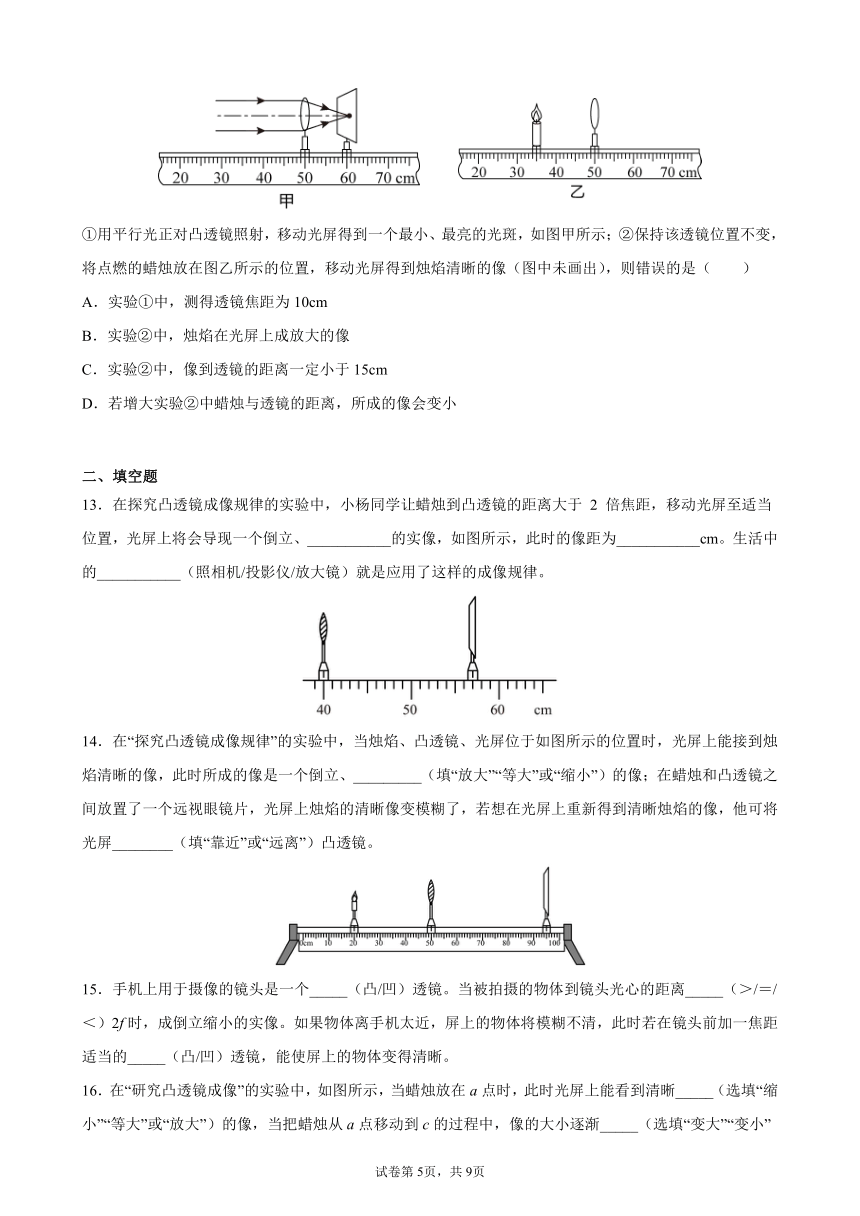

①用平行光正对凸透镜照射，移动光屏得到一个最小、最亮的光斑，如图甲所示；②保持该透镜位置不变，将点燃的蜡烛放在图乙所示的位置，移动光屏得到烛焰清晰的像（图中未画出），则错误的是（　　）
A．实验①中，测得透镜焦距为10cm
B．实验②中，烛焰在光屏上成放大的像
C．实验②中，像到透镜的距离一定小于15cm
D．若增大实验②中蜡烛与透镜的距离，所成的像会变小
二、填空题
13．在探究凸透镜成像规律的实验中，小杨同学让蜡烛到凸透镜的距离大于 2 倍焦距，移动光屏至适当位置，光屏上将会导现一个倒立、___________的实像，如图所示，此时的像距为___________cm。生活中的___________（照相机/投影仪/放大镜）就是应用了这样的成像规律。
14．在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，光屏上能接到烛焰清晰的像，此时所成的像是一个倒立、_________（填“放大”“等大”或“缩小”）的像；在蜡烛和凸透镜之间放置了一个远视眼镜片，光屏上烛焰的清晰像变模糊了，若想在光屏上重新得到清晰烛焰的像，他可将光屏________（填“靠近”或“远离”）凸透镜。
15．手机上用于摄像的镜头是一个_____（凸/凹）透镜。当被拍摄的物体到镜头光心的距离_____（＞/＝/＜）2f时，成倒立缩小的实像。如果物体离手机太近，屏上的物体将模糊不清，此时若在镜头前加一焦距适当的_____（凸/凹）透镜，能使屏上的物体变得清晰。
16．在“研究凸透镜成像”的实验中，如图所示，当蜡烛放在a点时，此时光屏上能看到清晰_____（选填“缩小”“等大”或“放大”）的像，当把蜡烛从a点移动到c的过程中，像的大小逐渐_____（选填“变大”“变小”或“不变”），当蜡烛位于d点时，光屏上_____（选填“能”或“不能”）看到清晰的像。
17．勤于动手的小聪在探究凸透镜成像规律过程中，将蜡烛、凸透镜和光屏按如图所示放置时，蜡烛通过凸透镜在光屏上形成一个倒立、______（选填“放大”、“缩小”或“等大”）的清晰的像，利用凸透镜这一成像规律制成的是______（选填“照相机”、“投影仪”或“放大镜”）；若保持透镜和光屏的位置不变，将蜡烛移到“28cm”刻度线位置，他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时，光屏上又出现了清晰的像，则小明所患的眼疾是______。（选填“近视眼”或“远视眼”）。
三、简答题
18．（1）如图所示，光源S发出的一束光经平面镜反射后射入水中（O点为入射点），在容器底形成一光斑P；
①请在图中画出S在平面镜中所成的像；
②请在图中画出题目所述现象的入射光线、反射光线以及光线射入水后在容器底形成光斑P的大致光路图；
③当容器中的水位下降到A处时，在容器底的光班将______（选填“向左移动”、“静止不动”或“向右移动”）
（2）如图所示，光源M（图中没画出）放在焦距为3cm的凸透镜前，0cm处为凸透镜光心。a、b、c是M发出的三条光线经凸透镜折射后的光线，相交于。
①c经凸透镜折射前的入射光线______（选填“经过”或“不经过”）凸透镜的焦点；
②请在图中画出确定光源M的光路图。（____）
四、作图题
19．如图所示光线是经过透镜折射后的光线，请分别画出它们的入射光线。
20．请在图中画出光源 S 发出的光线 SA 通过凸透镜后的光路图。
21．如图所示，平面镜垂直于凸透镜的主光轴，一条平行于凸透镜的主光轴的光线，经凸透镜折射和平面反射后，恰好通过凸透镜的光心。请你完成该光路，并确定凸透镜右侧焦点的位置。
五、实验题
22．如图所示，是“探究凸透镜成像规律”的实验。
（1）如图甲所示，一束与主光轴平行的光线通过凸透镜折射后，在光屏上形成一个最小最亮的光点。若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，在光屏上成倒立、______（选填“放大”“等大”或“缩小”）的实像；
（2）在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置_____（选填“远视镜”或“近视镜”），将光屏远离后，会再次在光屏上成清晰的像；
（3）当蜡烛位于45cm刻度线处时，为观察到蜡烛通过凸透镜所成的像，应该______。（选填选项前的字母）
A．上下移动光屏去接收
B．取走光屏，从右侧透过凸透镜向左观察
C．将光屏放到凸透镜左侧去接收
D．取走光屏，从左侧直接观察蜡烛
23．在“探究凸透镜成像规律”的实验中。
（1）小明同学将凸透镜正对太阳光，调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小、最亮的光斑，如图甲所示，这一操作是为了测量__。
（2）接下来，小明将器材组装完毕，如图乙所示，其中明显还需要调整的一个器材是____。调整后，恰好能在光屏上观察到清晰的像，这个像是倒立、__（选填“缩小”、“等大”或“放大”）的实像，该成像规律是__的成像原理（选填“照相机”或“投影仪”）。
（3）实验一段时间后观察到光屏上出现如图丙所示的情况，为得到完整的像，他可将凸透镜向__调节（选填“上”或“下“）。
（4）当烛焰通过凸透镜在光屏上成实像时，若透镜上落一只小虫，则光屏上所成的像__（选填“完整”或“不完整”），像的亮度将__（选填“变亮”或“变暗”或“不变”）
（5）小明取来一副近视眼镜，将其中一个镜片放在凸透镜前，且较靠近凸透镜，仅移动光屏，在光屏上获得一清晰的像（如图丁所示）。拿走眼镜，为了能在光屏上再次得到清晰的像，保持蜡烛和透镜的位置不变，仅需将光屏向__（左/右）移动适当的距离
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
【解析】烧瓶相当于一个凸透镜，从图中可以看出，此时的像距大于物距，且像能呈现在墙壁上，因此所成的像是放大的实像。故B符合题意，ACD不符合题意。
故选B。
2．D
【解析】焦距为10cm，点燃的蜡烛放在距凸透镜25cm处，物距大于两倍焦距，成的是倒立的缩小的实像，故D正确。
故选D。
3．C
【解析】A．由图可知，O点为该凸透镜的光心，故A错误；
B．任意一束平行于主光轴的光经过凸透镜后才会聚于F点，故B错误；
C．若把图中凸透镜的上半部分用手遮住，该凸透镜的焦距不变，对光将仍然具有会聚作用，故C正确；
D．凸透镜对光始终有会聚作用，若在F点放一个发光的小灯泡，根据光的可逆性，对小灯泡发出的光仍具有会聚作用，故D错误。
故选C。
4．C
【解析】A．由图可知，物距小于像距时，成倒立、放大的实像，故A错误；
B．成倒立、放大的实像是投影仪的原理，故B错误；
C．根据凸透镜成像的原理，物体远离凸透镜，像靠近凸透镜，像将会变小，故C正确；
D．换用焦距小的凸透镜，相当于增大物距，根据凸透镜成像的规律，物体远离凸透镜，像靠近凸透镜，像将会变小，烛焰所成像的像距将变小，故D错误。
故选C。
5．B
【解析】AD．当被拍物体在甲区域内时，此时物距为
u成正立、放大的虚像，应用是放大镜，故AD错误；
B．当被拍物体在丙区域内时，此时物距为
u>2f
成倒立、缩小的实像，应用是照相机，故B正确；
C．当被拍物体在乙区域内时，此时物距为
f成倒立、放大的实像，应用是投影仪，故C错误。
故选B。
6．C
【解析】A．把一支铅笔水平地放在空玻璃瓶的后方，透过玻璃瓶观察到图乙的像是光的折射成像，此像是虚像，故A错误；
B．该“水透镜”左右两侧薄，中间厚，在竖直方向上，因为凸透镜的厚度相同，所以在一倍焦距内纵向上几乎不会放大，即笔不会变粗，所以A图中的现象不会发生，故B错误；
C．当到达某一位置时，铅笔尖忽然改变方向，成倒立、放大的实像，如图B，继续移动像逐渐变短变小，成倒立、缩小的实像，如图D，故C正确；
D．玻璃瓶装满水相当于一个凸透镜。当铅笔由靠近瓶子的位置逐渐远离时，透过透镜会看到正立、放大的虚像，并且先逐渐变长，如图C，故D错误。
故选C。
7．D
【解析】A．当蜡烛距离凸透镜3倍焦距时，成倒立的、缩小的实像，当蜡烛靠近凸透镜时，光屏上所得到的像是一直在变大的，直至蜡烛到凸透镜的距离小于一倍焦距后，光屏上就得不到像了，故A错误；
B．凸透镜焦距不变的情况下，当蜡烛处于距离凸透镜3倍焦距处，光屏上得到的是缩小的、倒立的实像，故B错误；
C．因为此时凸透镜成的是倒立的像，所以随着蜡烛的燃烧，蜡烛在光屏上的像向上偏移。故 C错误；
D．当蜡烛远离凸透镜时，应该将光屏靠近凸透镜，即减小光屏与凸透镜的距离，若保持光屏不动，应该将凸透镜焦距增大。故D正确。
故选D。
8．C
【解析】A．从图中可以看出
在凸透镜中
时，凸透镜成的像是等大、倒立的实像，故
故A不符合题意；
B．照相机成的像是缩小、倒立的实像
故B不符合题意；
C．凸透镜中
时，所成的像是虚像，且成虚像时，物距越大，像距越大，像越大，把物体从距凸透镜处向处移动的过程中，成虚像且像逐渐变大，故C符合题意；
D．成实像时，若只将透镜换为焦距更小的凸透镜，移动光屏再次成像时，像变小，故D不符合题意。
故选C。
9．B
【解析】由图可知，小兰的是近视眼，近视眼需要佩戴凹透镜，凹透镜对光线有发散作用。
故选B。
10．D
【解析】AC．扫码机摄像头扫描二维码所成得像是倒立缩小的实像，故二维码应在摄像头的二倍焦距之外，故AC错误；
B．扫码机摄像头相当于凸透镜的镜片，故B错误；
D．根据凸透镜成像规律可知，物距大于一倍焦距小于二倍焦距时成倒立放大的实像，物近像远像变大，即物体离焦点距离越近，成的像越大，某次支付不成功，可能是二维码离扫码机摄像头太近，导致物距小于焦距，成正立放大的虚像，所成像太大超出识别范围，故D正确。
故选D。
11．B
【解析】A．由图可知，物距大于像距，成倒立缩小的实像，照相机应用此原理制成的，故A错误；
B．在光的折射现象中光路可逆，透镜位置不变，蜡烛和光屏位置互换，物距大于1倍焦距小于2倍焦距，光屏上也能得到烛焰清晰的像，故B正确；
C．凸透镜成实像时有物远像近像变小的特点，要使光屏上烛焰的像变小，只需将蜡烛远离凸透镜，故C错误；
D．为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板，这样反射光线可以向着各个方向。故D错误。
故选B。
12．C
【解析】A．由图像可知平行于主光轴的光线，经凸透镜会聚于一点即焦点，因此该凸透镜的焦距为10cm，故A正确，不符合题意；
B．由图乙可知，实验②中物距大于一倍焦距小于二倍焦距，由凸透镜成像规律可知，此时成倒立放大的实像，故B正确，不符合题意；
C．由图乙可知，实验②中物距大于一倍焦距小于二倍焦距，由凸透镜成像规律可知，此时像在二倍焦距之外，像距大于物距，一定大于15cm，故C错误，符合题意；
D．若增大蜡烛与透镜的距离，即增大物距，由凸透镜成像的动态变化规律，成实像时物远离像靠近像变小的规律，可知，所成的像会变小，故D正确，不符合题意。
故选C。
13．缩小 16.6 照相机
【解析】[1]根据凸透镜成像规律可知，当物距大于 2 倍焦距时，成倒立、缩小的实像。
[2]像距是像到透镜的距离，即光屏到透镜的距离，图中刻度尺分度值为1cm，则此时像距为
v=56.6cm-40.0cm=16.6cm
[3]成倒立、缩小的实像的应用是照相机。
14．放大 靠近
【解析】[1]由图可知，此时物距小于像距，根据凸透镜成像规律可知，此时物距在一倍焦距到二倍焦距之间、像距大于二倍焦距，成倒立、放大的实像。
[2]远视眼镜片是凸透镜，对光有会聚作用，在蜡烛和凸透镜之间放置一个远视眼镜片，则该镜片会将光会聚，提前成像，使像前移，故此时可将光屏靠近凸透镜，才能在光屏上重新得到清晰烛焰的像。
15．凸 ＞ 凸
【解析】[1][2]手机上用于摄像的镜头是一个凸透镜，成像原理与照相机相同，成倒立缩小实像，物距大于二倍焦距
[3]如果物体离手机太近，物距变小像距变大，为能拍摄出清晰的像，应减小像距，应装一个凸透镜，凸透镜可以使光线会聚，提前会聚成像。
16．缩小 变大 不能
【解析】[1]当蜡烛放在a点时，此时的物距大于二倍焦距，光屏上能看到清晰倒立、缩小的实像。
[2]当把蜡烛从a点移动到c的过程中，物距减小，像距变大，像变大。
[3]当蜡烛位于d点时，物距小于焦距，成正立、放大的虚像，虚像不能成在光屏上。
17．缩小 照相机 远视眼
【解析】[1][2]烛焰到凸透镜的距离是物距，光屏到凸透镜的距离是像距。由图知，物距大于像距，且光屏上能成清晰的像，由凸透镜成像规律可知，此时成倒立、缩小的实像。照相机就是利用凸透镜这一成像规律制成的。
[3]若保持透镜和光屏的位置不变，将蜡烛移到“28cm”刻度线位置，物距减小了，像距会变大，像成在光屏的后方，他将自己佩戴的眼镜放在蜡烛和透镜间适当位置时，光屏上又出现了清晰的像，这说明该眼镜对光线具有会聚作用，即该眼镜是凸透镜，能矫正远视眼。
18． 向右移动 不经过
【解析】（1）[1]过S点做平面镜的垂线，根据平面镜成像规律等距找出对称点，即为光源S'，如下图所示：
[2][3]连接S'O，与平面镜交于一点O'即入射点，用实线连接 SO’，并标上箭头，即为入射光线，连接O'O，并标上向下的箭头，即为反射光线，过O点水面的垂线，根据空气中的角大，故折射角比较小，故过O点做一条光线，靠近法线，即为折射光线，故如下图所示：
当水面降低到A点时，入射点O右偏，故折射光线右偏，故光斑向右移动。
（2）[4][5]若入射光线经过焦点则折射光线必然平行主光轴，而c不平行主光轴，故c的入射光线不经过焦点；折射光线a经过焦点，则入射光线必然平行主光轴，故过光线a的折射点过主光轴的平行线，即为入射光线，经过光心的光线传播方向不变，故延长光线b，当b与a的入射光线相交于M点，即为光源M，故如下图所示：
。
19．
【解析】平行于主光轴的光线经凸透镜折射后将过焦点，通过焦点的光线经凸透镜折射后将平行于主光轴，据此画出对应的入射光线，如下图所示：
20．
【解析】平行主光轴的光线经凸透镜折射后过焦点，过光心的传播方向不改变，两条折射光线的交点即为像点S′，由于光源S发出的光线SA的折射光线必过其像点，延长光线SA到凸透镜并连接像点，可得光源S发出的光线SA通过凸透镜后的光路图，如图所示：
21．
【解析】平面镜垂直于凸透镜的主光轴，一条平行于凸透镜的主光轴的光线，经过凸透镜后，折射光线经过平面镜反射后会照射到上，首先做出通过平面镜所处的像，则折射光线会经过，根据凸透镜对光线的作用可知，平行于主光轴的光线经过凸透镜后会过焦点，则 的像的位置即为焦点的位置；作图如下；
22．靠近 缩小 近视镜 B
【解析】（1）[1][2]由图甲可知该凸透镜的焦距为10cm，在乙图的基础上将蜡烛移至20cm刻度线处，此时物距变大，像距变小，所以需要把光屏靠近凸透镜；此时物距为30cm，时，成倒立、缩小的实像。
（2）[3]保持蜡烛、凸透镜位置不动，将光屏远离后成清晰的像，说明该透镜对光线具有发散作用，放置的透镜为凹透镜，凹透镜用来矫正近视眼。
（3）[4]当蜡烛位于45cm刻度线处时，物距小于f时，凸透镜成正立放大的虚像，虚像不能成在光屏上，应在光屏一侧透过凸透镜向左观察，可以看到一个正立放大的虚像，故选B。
23．焦距 光屏 缩小 照相机 下 完整 变暗 左
【解析】（1）[1]白纸上的最小最亮的亮斑是该凸透镜的焦点，焦点到凸透镜光心的距离为焦距，所以这一步操作的目的是为了测量凸透镜的焦距。
（2）[2]为使所成像能在光屏的中心，必须使烛焰、凸透镜、光屏的中心在同一高度上。如图所示，光屏有些高了，所以要调整光屏的高度。
[3][4]此时物距大于像距，凸透镜成像规律可知，此时的像是倒立缩小的实像；此成像特点是照相机的原理。
（3）[5]如图，像成在光屏的上方，要使像成在光屏的中央，可以使蜡烛向上移动，或把凸透镜向下移动，或把光屏向上移动。
（4）[6][7]凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，小虫落在透镜上后，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，故亮度会变暗。
（5）[8]近视眼镜是凹透镜，对光线有发散作用；拿走眼镜后，像距变小，可以向左移动光屏。
