第十九章生活用电期末总复习测试卷2021-2022学年人教版物理九年级（含解析）

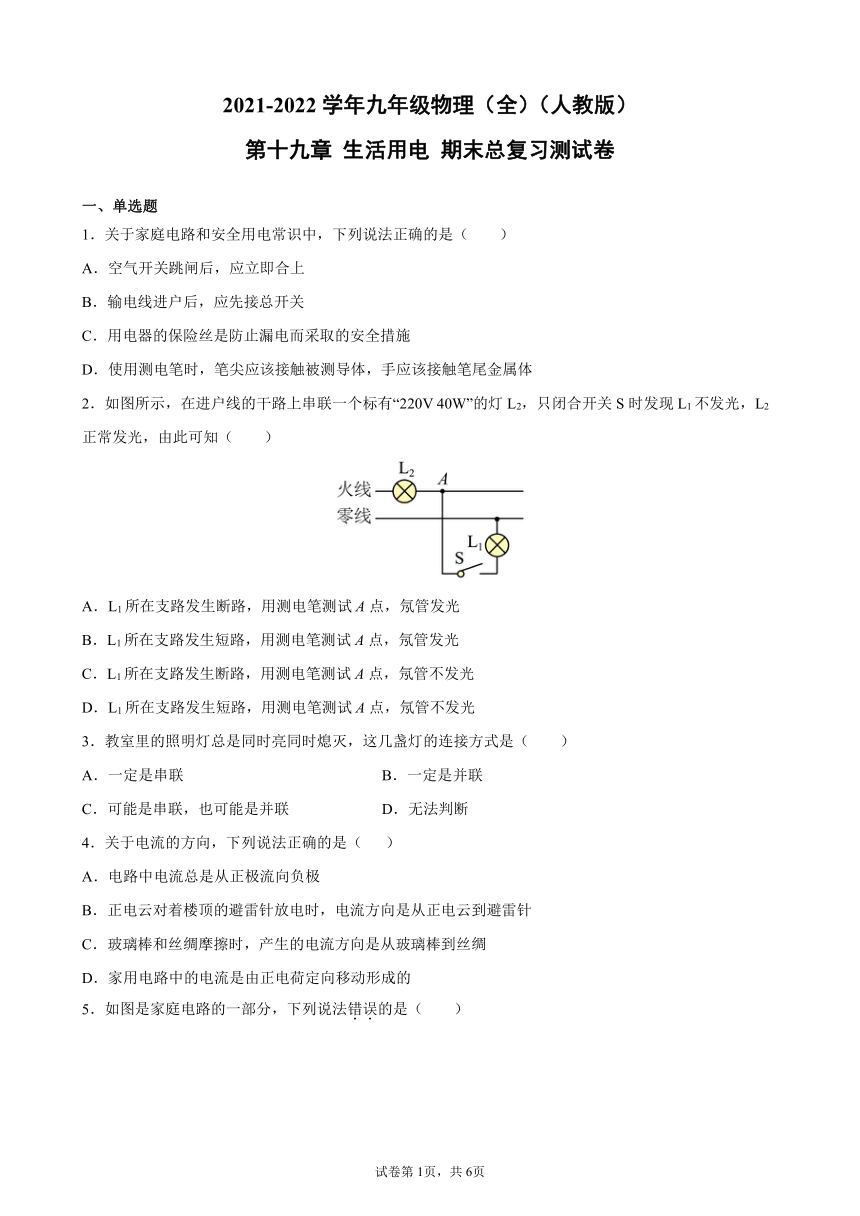

2021-2022学年九年级物理（全）（人教版）
第十九章 生活用电 期末总复习测试卷
一、单选题
1．关于家庭电路和安全用电常识中，下列说法正确的是（　　）
A．空气开关跳闸后，应立即合上
B．输电线进户后，应先接总开关
C．用电器的保险丝是防止漏电而采取的安全措施
D．使用测电笔时，笔尖应该接触被测导体，手应该接触笔尾金属体
2．如图所示，在进户线的干路上串联一个标有“220V 40W”的灯L2，只闭合开关S时发现L1不发光，L2正常发光，由此可知（　　）
A．L1所在支路发生断路，用测电笔测试A点，氖管发光
B．L1所在支路发生短路，用测电笔测试A点，氖管发光
C．L1所在支路发生断路，用测电笔测试A点，氖管不发光
D．L1所在支路发生短路，用测电笔测试A点，氖管不发光
3．教室里的照明灯总是同时亮同时熄灭，这几盏灯的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
4．关于电流的方向，下列说法正确的是（ ）
A．电路中电流总是从正极流向负极
B．正电云对着楼顶的避雷针放电时，电流方向是从正电云到避雷针
C．玻璃棒和丝绸摩擦时，产生的电流方向是从玻璃棒到丝绸
D．家用电路中的电流是由正电荷定向移动形成的

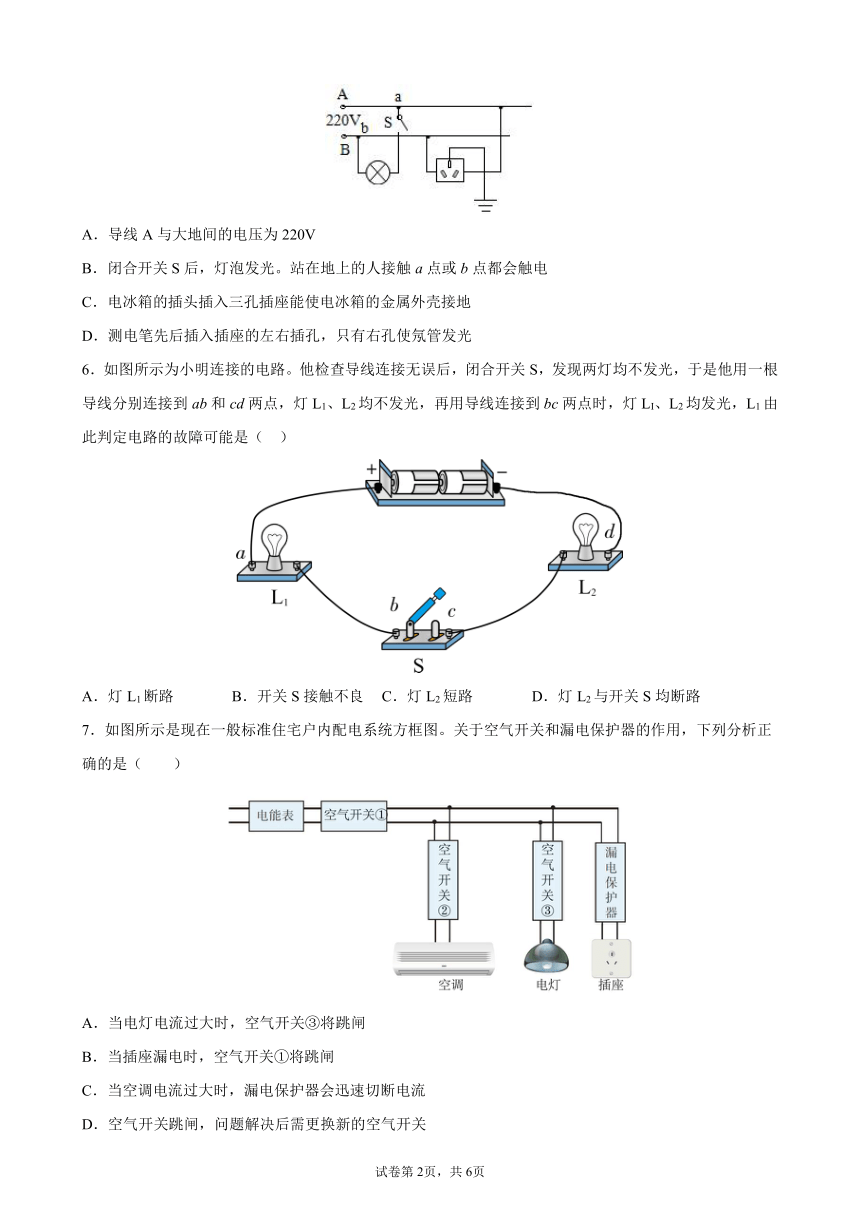

5．如图是家庭电路的一部分，下列说法错误的是（　　）
A．导线A与大地间的电压为220V
B．闭合开关S后，灯泡发光。站在地上的人接触a点或b点都会触电
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．测电笔先后插入插座的左右插孔，只有右孔使氖管发光
6．如图所示为小明连接的电路。他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab和cd两点，灯L1、L2均不发光，再用导线连接到bc两点时，灯LI、L2均发光，L1由此判定电路的故障可能是（ ）
A．灯L1断路 B．开关S接触不良 C．灯L2短路 D．灯L2与开关S均断路
7．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（　　）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关

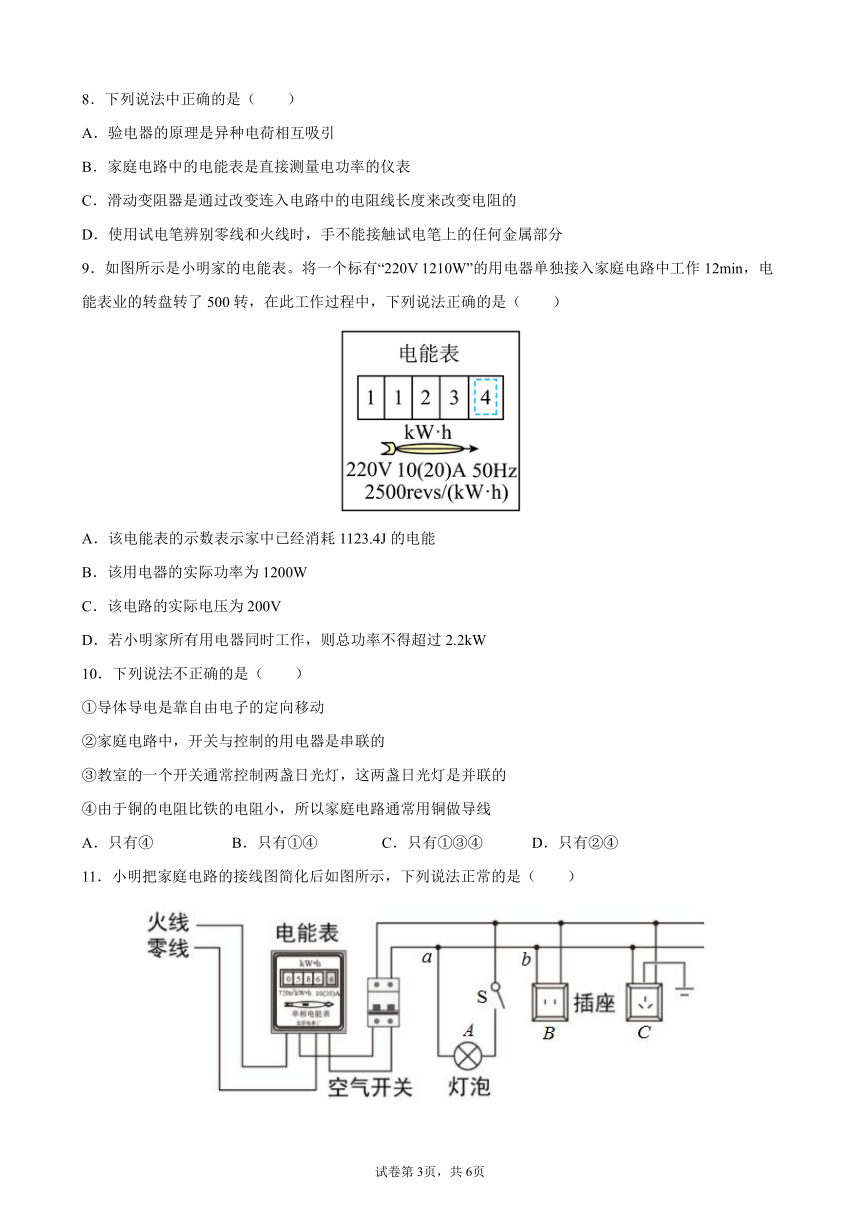

8．下列说法中正确的是（　　）
A．验电器的原理是异种电荷相互吸引
B．家庭电路中的电能表是直接测量电功率的仪表
C．滑动变阻器是通过改变连入电路中的电阻线长度来改变电阻的
D．使用试电笔辨别零线和火线时，手不能接触试电笔上的任何金属部分
9．如图所示是小明家的电能表。将一个标有“220V 1210W”的用电器单独接入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确的是（　　）
A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该电路的实际电压为200V
D．若小明家所有用电器同时工作，则总功率不得超过2.2kW
10．下列说法不正确的是（　　）
①导体导电是靠自由电子的定向移动
②家庭电路中，开关与控制的用电器是串联的
③教室的一个开关通常控制两盏日光灯，这两盏日光灯是并联的
④由于铜的电阻比铁的电阻小，所以家庭电路通常用铜做导线
A．只有④ B．只有①④ C．只有①③④ D．只有②④
11．小明把家庭电路的接线图简化后如图所示，下列说法正常的是（　　）
A．闭合开关S，灯泡A正常发光，当人触到无绝缘皮的a点时会触电，空气开关立即跳闸
B．电冰箱使用插座C更安全
C．闭合开关S，灯泡A不发光，用试电笔检测插座B左右两孔，氖管均发光，则是导线ab间有断路
D．为了保证安全，空气开关的最大电流不能超过5A

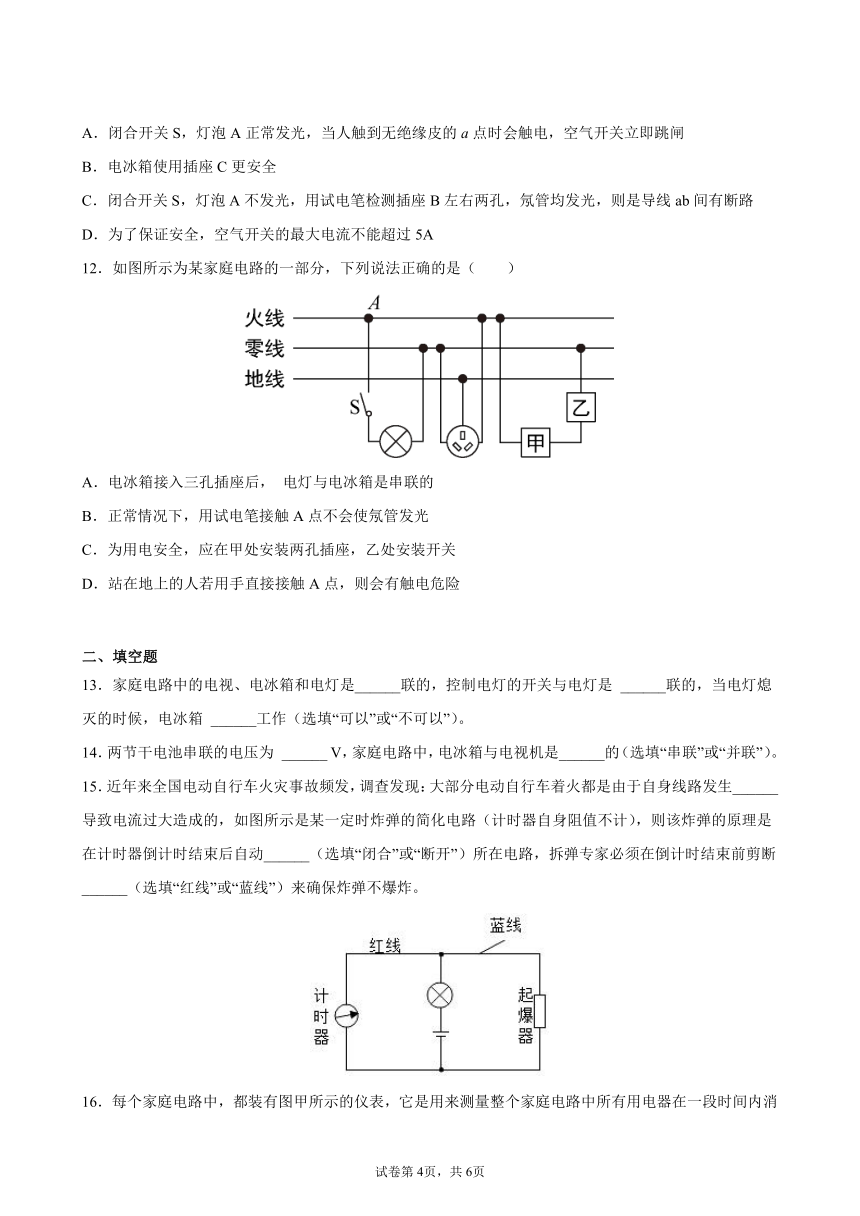

12．如图所示为某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后， 电灯与电冰箱是串联的
B．正常情况下，用试电笔接触A点不会使氖管发光
C．为用电安全，应在甲处安装两孔插座，乙处安装开关
D．站在地上的人若用手直接接触A点，则会有触电危险
二、填空题
13．家庭电路中的电视、电冰箱和电灯是______联的，控制电灯的开关与电灯是 ______联的，当电灯熄灭的时候，电冰箱 ______工作（选填“可以”或“不可以”）。
14．两节干电池串联的电压为 ______ V，家庭电路中，电冰箱与电视机是______的（选填“串联”或“并联”）。
15．近年来全国电动自行车火灾事故频发，调查发现：大部分电动自行车着火都是由于自身线路发生______导致电流过大造成的，如图所示是某一定时炸弹的简化电路（计时器自身阻值不计），则该炸弹的原理是在计时器倒计时结束后自动______（选填“闭合”或“断开”）所在电路，拆弹专家必须在倒计时结束前剪断______（选填“红线”或“蓝线”）来确保炸弹不爆炸。

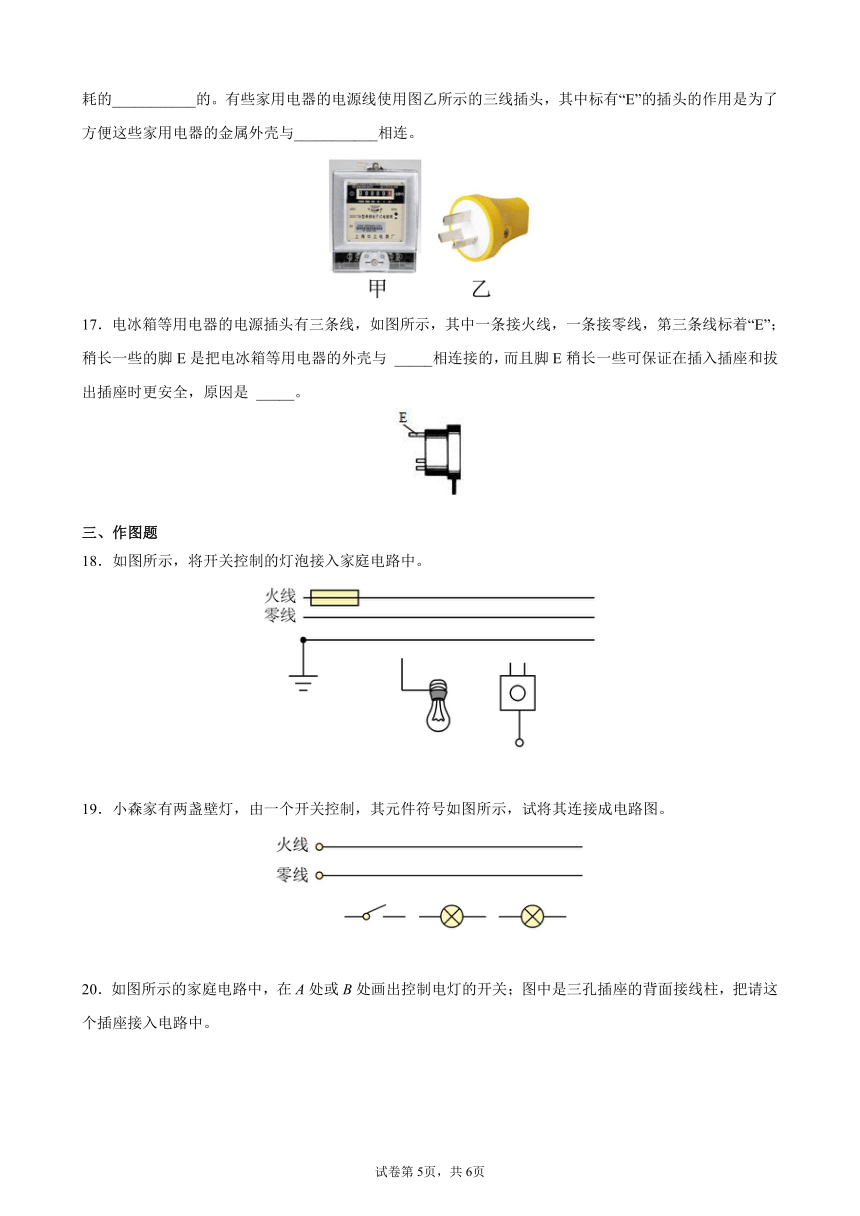

16．每个家庭电路中，都装有图甲所示的仪表，它是用来测量整个家庭电路中所有用电器在一段时间内消耗的___________的。有些家用电器的电源线使用图乙所示的三线插头，其中标有“E”的插头的作用是为了方便这些家用电器的金属外壳与___________相连。
17．电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与 _____相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是 _____。
三、作图题
18．如图所示，将开关控制的灯泡接入家庭电路中。
19．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。
20．如图所示的家庭电路中，在A处或B处画出控制电灯的开关；图中是三孔插座的背面接线柱，把请这个插座接入电路中。
四、综合题
21．如图，插线板的开关控制指示灯（即发光二极管）和插座，这种插座即使指示灯损坏后，插座上插入用电器仍然能使用。发光二极管耐压值很低，必须与电阻串联使用。为了完成该题，请你进行了下面的思考（不要求连接）：
（1）“这种插座即使指示灯损坏后，插座上插入用电器仍然能使用”告诉我们：二极管与插座是________（选填“串联”、“并联”）；
（2）因为“发光二极管耐压值很低，必须与电阻串联使用”，结合上一问（1）中的要求，应该连成下面的哪一种电路？___________
（3）“插线板的开关控制指示灯（即发光二极管）和插座”这句话要求：开关要么安装在串联电路中，要么安装在并联电路的___________（选填“干路”或“某一支路”）中；
（4）三孔插座为了实现的左孔“接零线”的要求，在中间孔已经接了“地线”情况下，三孔中的右孔就只能“接火线”了。考虑到安全用电对开关的要求，连接顺序是___________
选填下列某一个字母代号：
A．“火线-＞开关-＞右孔”
B．“火线-＞右孔-＞开关”
C．“右孔-＞火线-＞开关”
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
【解析】A．空气开关跳闸表明电路中电流过大，而导致电流过大的原因可能是因为总功率过大，也可能是短路引起的，故要先排除电路中导致过大的因素再合上空气开关，否则马上又会跳闸，甚至引发危险。故A错误；
B．输电线进户后，应先接电能表，才能保证电能表能测量所有用电器消耗的电能，故B错误；
C．用电器的保险丝是防止电路中电流过大而采取的安全措施，故C错误；
D．使用测电笔时，手应该接触笔尾金属体，笔尖应该接触被测导体，这样可以在火线与大地之间形成一个回路，氖泡才能发光，由于电流很微弱，人体没有感觉，但检测过程中手切不可直接接触笔尖，否则造成触电。故D正确。
故选D。
2．D
【解析】AC．假设L1所在支路发生断路，只闭合开关S时，根据电流的流向可知，没有电流流过L2，L2不发光，这与题意不符合，假设不成立，不是L1所在支路发生断路；故A、C不符合题意；
BD．假设L1所在支路发生短路，只闭合开关S时，根据电流的流向可知，有电流流过L2，L2发光，并且L2两端的电压为220V，灯L2的额定电压为220V，L2正常发光，L1不发光，这与题意相符合，假设成立，是L1所在支路发生短路，用测电笔测试A点，因为A点再灯泡L2的右侧与零线接触，所以氖管不发光，故B不符合题意，D符合题意。
故选D。
3．B
【解析】教室里的灯是并联的，因为当一盏灯坏了，其它灯仍然能亮，不受影响，只所以同时亮同时熄灭，是因为开关在并联电路的干路上。故ACD不符合题意，B符合题意。
故选B。
4．B
【解析】A．电路中，电源外部电流是从正极流向负极，而电源内部，电流是从负极流向正极，故A错误；
B．物理学中规定：正电荷定向移动的方向为电流方向，那么正电云对避雷针放电时，电流是从正电云流向避雷针，故B正确；
C．玻璃棒与丝绸摩擦时，玻璃棒带正电，失去电子，丝绸得到电子，即电子由玻璃棒向丝绸转移，那么这个过程电流的方向是由丝绸流向玻璃棒，故C错误；
D．家用电路中定向移动的自由电子，而不是正电荷，故D错误。
故选B。
5．B
【解析】由图知，开关接在导线A上，所以A是火线，B是零线。
A．火线和零线间的电压为220V，零线和大地之间的电压为0，导线A与大地之间的电压为220V，故A正确，不符合题意；
B．由图可知，开关S闭合时，灯泡发光，人接触a点会触电，相当于接触了火线，会触电；b在零线上，所以接触b点不会发生触电事故，故B错误，符合题意；
C．三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能，防止金属外壳的用电器漏电发生触电事故，故C正确，不符合题意；
D．插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故D正确，不符合题意。
故选B。
6．B
【解析】C．由图知道L1与L2是串联电路，在电路中任意一处断开，则灯泡都不能工作，导线分别连接到ab和cd两点，灯L1，L2均不发光，说明电路故障为开路，故C错误；
ADB．根据题意知道，再用导线连接到bd两点时，灯LI、L2均发光，说明故障是与bc并联的部分，故AD错误，B正确。
故选B。
7．A
【解析】A．当电灯电流过大时，空气开关③将跳闸，故A正确；
B．当插座漏电时，漏电保护器将会跳闸，故B错误；
C．当空调电流过大时，空气开关③将跳闸，故C错误；
D．空气开关跳闸，问题解决后不需更换新的空气开关，故D错误。
故选A。
8．C
【解析】A．验电器的原理是同种电荷相互排斥，故A错误；
B．电能表是记录用电器消耗电能多少的仪表，故B错误；
C．滑动变阻器是通过改变连入电路中的电阻线长度来改变电阻的，故C正确；
D．使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光，故D错误。
故选C。
9．C
【解析】A．该电能表的示数表示家中已经消耗1123.4kWh的电能，故A错误；
B．该用电器消耗的电能
W实=r/kWh 500r=0.2kWh
则用电器的实际功率为
P实===1kW=1000W
故B错误；
C．用电器的电阻为
R== =40
该电路的实际电压
U实===200V
故C正确；
D．若小明家所有用电器同时工作，则总功率不得超过
P总=UI=220V20A=4400W=4.4kW
故D错误。
故选C。
10．B
【解析】导体导电可能是依靠负电荷，也有可能依靠正电荷，而金属导电靠的是自由电子，所以①错误；开关与控制的用电器要串联，才能起到控制用电器的通断作用，所以②正确；教室中的日光灯的工作是互不干扰的，是并联连接，而一个开关控制两盏灯，是开关接在干路上，故③正确；由于铜的导电能力比铁的强，所以家庭电路一般有铜做导线，而不能说铜的电阻比铁的小，不知道铜和铁的长度、横截面积时，无法比较它们电阻的大小，所以④错误。故ACD不符合题意，B符合题意。
故选B。
11．B
【解析】A．由简化图可知，人触到无绝缘皮的a点时，由于a点接的是零线，所以人不会触电，故A错误；
B．电冰箱属于金属外壳的用电器，电冰箱使用三孔插座，在电冰箱漏电时，人接触电冰箱，地线把人体短路，防止触电事故发生，故B正确；
C．若闭合开关S灯泡A不发光，说明灯泡所在的电路是断开的，用试电笔检测插座B左右两孔，氖管均发光，说明插座所在电路是正常的，a、b都在零线上，插座B正常，说明ab之间没有断路，故C错误；
D．因空气开关“跳闸”和保险丝烧坏是一样的作用，应选用电流值稍大于家庭电路中电能表上标的5(20)A就跳闸的空气开关，故D错误。
故选B。
12．D
【解析】A．电冰箱连入三孔插座后，电灯与电冰箱是并联的，故A错误；
B．A点在火线上，用试电笔接触火线会使氖管发光，故B错误；
C．为用电安全，开关与插座串联时，开关控制火线，所以应在甲处安装开关，乙处安装插座，故C错误；
D．站在地上的人若用手直接接触A点，人体将火线与大地连通，有电流通过人体，会有触电危险，故D正确。
故选D。
13．并 串 可以
【解析】[1]家庭电路中，电冰箱、电灯与电视机的额定电压都是220V，它们能够独立工作，互不影响的，因此它们是并联连接。
[2][3]电灯的开关可以控制灯泡，所以是串联连接。由于并联电路各用电器工作时互不影响，则当电灯熄灭的时候，电冰箱可以工作。
14．3 并联
【解析】[1]根据串联电池组的总电压等于各节电池的电压之和可得，一节干电池的电压是1.5V，两节干电池串联后的电压是3V。
[2]家庭电路中，电冰箱与电视机工作时互不影响，因此是并联的。
15．短路 断开 蓝线
【解析】[1]由于导线绝缘皮老化龟裂，通电时发生短路，电路中的电阻几乎为零，根据欧姆定律可知，家庭电路电压一定，电阻很小时，会造成电流过大。因此大部分电动自行车着火都是由于自身线路发生短路导致电流过大造成的。
[2][3]由图可知，此时起爆器被红线短路，没有电流通过起爆器，所以起爆器不工作；在计时器倒计时结束后，自动断开在电路，则有电流通过引爆装置而发生爆炸；如果剪断蓝色，则电路处于断路状态，爆炸装置不工作，灯泡不发光。
16．电能 大地
【解析】[1] 由图甲可知，该仪器为电能表，电能表上电功的单位是千瓦时，电能表的计数器上前后两次读数之差，就是这段时间内消耗的电能。
[2大地是导体，三线插头中标有“E”的插头的作用是为了方便这些家用电器的金属外壳与大地相连，从而防止触电。
17．大地 插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线
【解析】[1]稍长些的脚E把微波炉的外壳与大地相连接，脚E稍长一些可保证在插入插座和拔出插座时更安全。可以使用电冰箱与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
[2]原因是：地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线。
18．见解析
【解析】为了避免开关断开后，人接触到灯的螺旋处而触电，故开关接在火线上；同样为了避免触电，螺旋外壳需要接触零线。所以将开关连接在火线上，从开关出来后直接连接在灯泡的金属点处，从螺线外壳出来后连接零线，故如下图所示
19．
【解析】由于家庭电路中的各个用电器是并联的，所以此电路应该是2盏灯泡并联，开关接在干路上同时控制两盏灯泡，如图所示：
20．
【解析】根据安全用电的原则，开关要控制火线，再与灯泡连接，故A处连接开关；三孔插座正面连接时，要按左孔接零线、右孔接火线、上孔接地线的原则连接，上图是三孔插座的背面接线柱，故右孔接零线，左孔接火线，上接地线，如下图所示：
21．并联 D 干路 A
【解析】（1）[1]插座指示灯损坏，插座上的用电器仍可使用，说明二者互不影响，因此二极管与插座是并联的。
（2）[2]由题意可知，二极管须与电阻串联使用，电阻起到分压的作用，因此二极管应与电阻串联后再与插座并联，故D正确。
（3）[3]二极管与插座并联，插线板的开关要控制指示灯（即发光二极管）和插座，因此开关应安装在干路中。
（4）[4]为了保证安全用电，插座接线时，应按照火线-＞开关-＞右孔的顺序进行连接，故A正确。答案第1页，共2页
答案第1页，共2页
