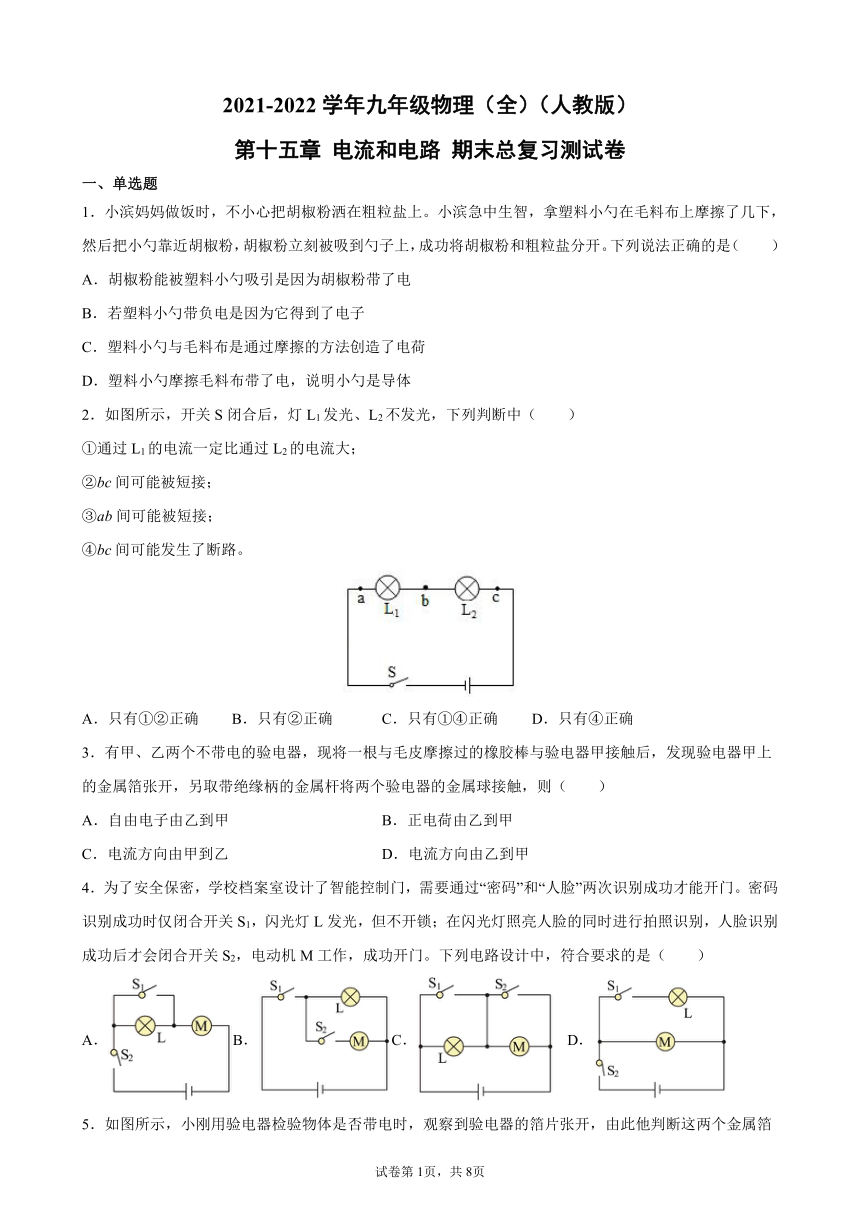

2021-2022学年九年级物理（全）（人教版）
第十五章 电流和电路 期末总复习测试卷
一、单选题
1．小滨妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小滨急中生智，拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（　　）
A．胡椒粉能被塑料小勺吸引是因为胡椒粉带了电
B．若塑料小勺带负电是因为它得到了电子
C．塑料小勺与毛料布是通过摩擦的方法创造了电荷
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
2．如图所示，开关S闭合后，灯L1发光、L2不发光，下列判断中（　　）
①通过L1的电流一定比通过L2的电流大；
②bc间可能被短接；
③ab间可能被短接；
④bc间可能发生了断路。
A．只有①②正确 B．只有②正确 C．只有①④正确 D．只有④正确
3．有甲、乙两个不带电的验电器，现将一根与毛皮摩擦过的橡胶棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则（　　）
A．自由电子由乙到甲 B．正电荷由乙到甲
C．电流方向由甲到乙 D．电流方向由乙到甲
4．为了安全保密，学校档案室设计了智能控制门，需要通过“密码”和“人脸”两次识别成功才能开门。密码识别成功时仅闭合开关S1，闪光灯L发光，但不开锁；在闪光灯照亮人脸的同时进行拍照识别，人脸识别成功后才会闭合开关S2，电动机M工作，成功开门。下列电路设计中，符合要求的是（　　）
A．B．C． D．

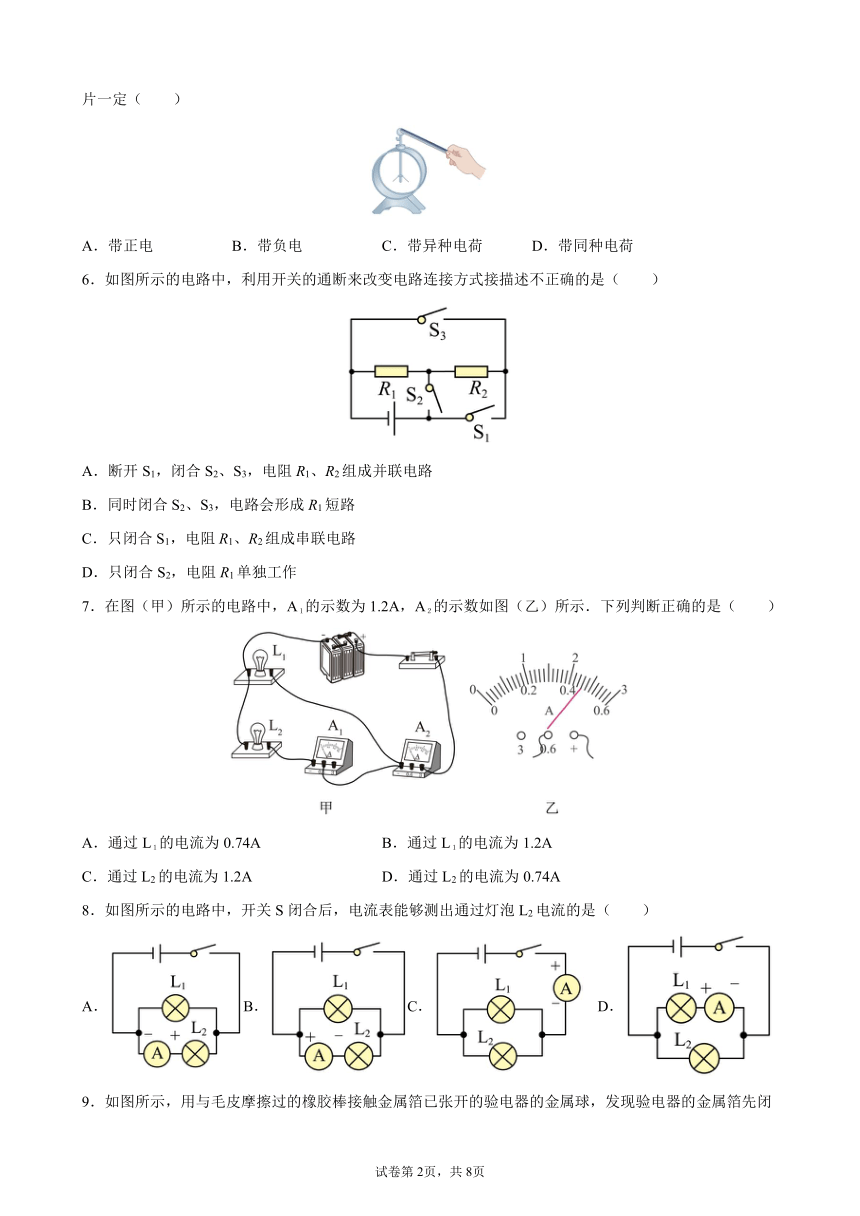

5．如图所示，小刚用验电器检验物体是否带电时，观察到验电器的箔片张开，由此他判断这两个金属箔片一定（　　）
A．带正电 B．带负电 C．带异种电荷 D．带同种电荷
6．如图所示的电路中，利用开关的通断来改变电路连接方式接描述不正确的是（　　）
A．断开S1，闭合S2、S3，电阻R1、R2组成并联电路
B．同时闭合S2、S3，电路会形成R1短路
C．只闭合S1，电阻R1、R2组成串联电路
D．只闭合S2，电阻R1单独工作
7．在图（甲）所示的电路中，A１的示数为1.2A，A２的示数如图（乙）所示．下列判断正确的是（　　）
A．通过L１的电流为0.74A B．通过L１的电流为1.2A
C．通过L2的电流为1.2A D．通过L2的电流为0.74A
8．如图所示的电路中，开关S闭合后，电流表能够测出通过灯泡L2电流的是（　　）
A．B．C． D．

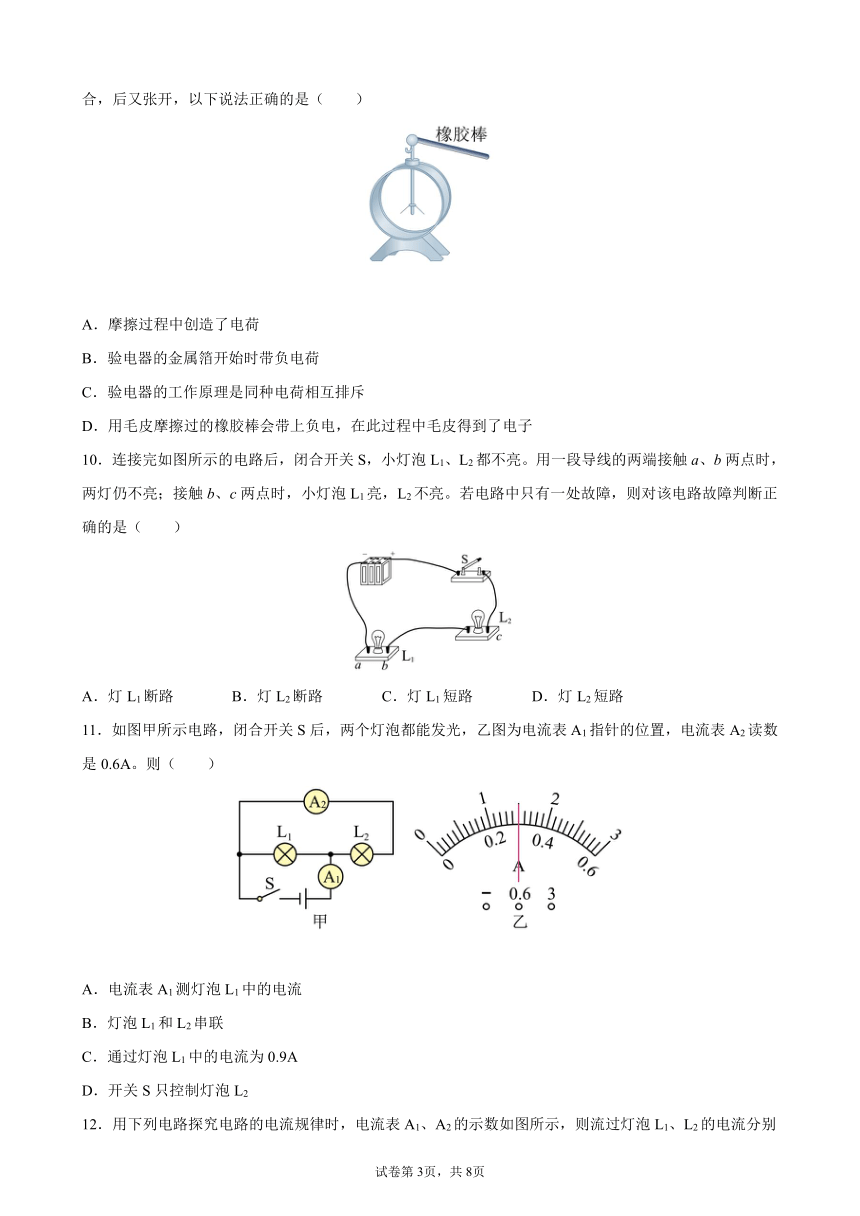

9．如图所示，用与毛皮摩擦过的橡胶棒接触金属箔已张开的验电器的金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（　　）
A．摩擦过程中创造了电荷
B．验电器的金属箔开始时带负电荷
C．验电器的工作原理是同种电荷相互排斥
D．用毛皮摩擦过的橡胶棒会带上负电，在此过程中毛皮得到了电子
10．连接完如图所示的电路后，闭合开关S，小灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯仍不亮；接触b、c两点时，小灯泡L1亮，L2不亮。若电路中只有一处故障，则对该电路故障判断正确的是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
11．如图甲所示电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A。则（　　）
A．电流表A1测灯泡L1中的电流
B．灯泡L1和L2串联
C．通过灯泡L1中的电流为0.9A
D．开关S只控制灯泡L2
12．用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是（　　）
A．0.9A 0.4A B．0.5A 0.4A C．1.3A 0.4A D．0.9A 1.3A
二、填空题
13．如图所示电路，要使小灯泡L1、L2串联，必须只闭合开关 _____；若同时闭合开关S1、S3，则小灯泡L1、L2_____（串联/并联）；若同时闭合开关S2、S3，将造成电路 _____（通路/断路/短路）
14．如图所示的电路 ___________（选填“能”或“不能”）正确测量通过灯泡L1的电流。
15．如图所示的电路中，若只想让灯亮而铃不响，应该闭合开关______。若两个用电器同时工作，应闭合开关______，此时，两个用电器是______连接的。（选填：“串联”或“并联”）
16．如图所示电路，若断开开关或取下电池，两灯泡都会熄灭；若将一根导线接在灯泡L2的两端，将会看到灯泡L1发光、L2不发光。请你从上述情景中提出一个物理问题，要求运用电流和电路知识进行解释，不得与示例重复。
（示例）问题：为什么断开开关或取下电池，两灯泡都会熄灭？
解释：电路不是闭合的或者没有电源，电路中没有电流，灯泡不发光。

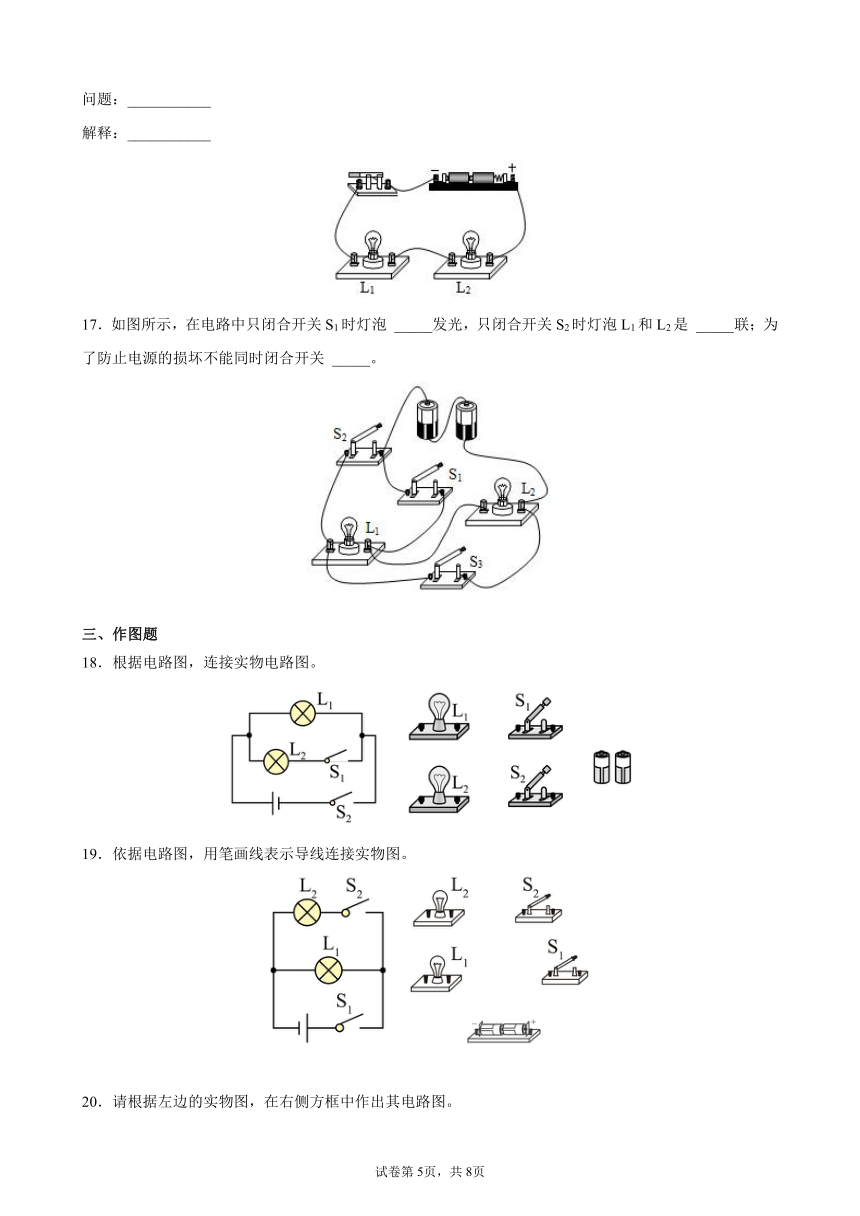

问题：___________
解释：___________
17．如图所示，在电路中只闭合开关S1时灯泡 _____发光，只闭合开关S2时灯泡L1和L2是 _____联；为了防止电源的损坏不能同时闭合开关 _____。
三、作图题
18．根据电路图，连接实物电路图。
19．依据电路图，用笔画线表示导线连接实物图。
20．请根据左边的实物图，在右侧方框中作出其电路图。
四、实验题
21．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时，开关应处于______状态。
（2）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，且两灯泡规格相同，则电流表示数为______A。
（3）在解决了以上问题后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I。根据测量结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是______（写出关系式即可），为了验证结论的普遍性，应该继续操作是______。
（4）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数______。（选填“变大”、“变小”或“不变”）。
22．实验小组用如图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量。
方法一：改变电源电压；
方法二：更换其中一条支路中的灯泡（规格不同）
（1）实验时，接好电路后，闭合开关发现两灯都亮，但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是_______的（“正确”或“错误”）；
（2）如图乙是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是_______点，测量过程中，电流表出现了图丙中的实验现象说明_______；
序号 A处的电流IA B处的电流IB C处的电流IC
第一次测量 0.10 0.12 0.22
第二次测量 0.20 0.24 0.44
第三次测量 0.25 0.30 0.55
（3）该同学表格设计中存在的不足之处是：_______；
（4）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法_______（选填“一”或“二”）进行的，可以得出结论：并联电路干路中的电流等于_______。
五、计算题
23．如图所示，电流表有两个量程为0~0.6A和0~3A。开关闭合时，Al和A2的指针偏转角度相同，且此时通过Ll、L3的电流之比为1:9；当把灯泡Ll从电路中拆除时，发现A2的示数减少了0.24A，则通过Ll的电流为多少？通过L2的电流为多少？
24．如图甲所示电路中，闭合开关，电流表A1与A2指针指示的位置均如图乙所示。
求：（1）电路中的总电流是多少？
（2）通过灯L1和L2的电流。
25．认真观察如图所示的电路图，分析解答下面的问题并说明理由。
（1）当只闭合S2时，若电流表A1的示数为0.26A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，则通过L2的电流是多少A？
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
【解析】A．塑料小勺在毛料布上摩擦了几下，塑料小勺能吸引胡椒粉是因为塑料小勺带了电，带电体有吸引轻小物体的性质，故A错误；
B．塑料小勺和毛料布在摩擦的过程中，若塑料小勺带负电是因为它得到了电子，故B正确；
C．摩擦起电的实质是电荷的转移，所以塑料小勺带电不是创造了电荷，而是发生了电荷的转移，故C错误；
D．塑料小勺不容易导电，所以塑料小勺是绝缘体，故D错误。
故选B。
2．B
【解析】由电路图知，两灯泡串联。①开关S闭合后，灯L1发光、L2不发光，有可能是两灯都无故障，即有电流通过L2，但L2的亮度太小，看不出L2发光，由串联电路的电流特点可知，此时通过两灯的电流相等，故①错误；②③④开关S闭合后，灯L1发光、L2不发光，电路是串联电路，不能是断路，若断路则两灯都不发光，则可能是L2短路，即bc间被短接，故②正确，③④错误。故ACD不符合题意，B符合题意。
故选B。
3．D
【解析】AB．毛皮擦过的橡胶棒带负电，有多余电子，当橡胶棒与验电器甲接触后，一部分多余电子会从橡胶棒转移到验电器上，使得验电器也带负电；故用带绝缘柄的金属杆将两个验电器的金属球接触时，甲验电器上自由电子向验电器乙转移，原子核带正电荷并没有发生定向移动。故AB不符合题意；
CD．电子定向移动方向与电流的方向相反，因为电子从甲流向乙，所以电流方向是由乙到甲，故C不符合题意，D符合题意。
故选D。
4．B
【解析】根据题意知，S1闭合，灯L发光；灯光照亮人脸完成人脸识别时S2闭合，即S1、S2同时闭合，电动机M才工作；
A．由图知，只闭合S1时，电路断路，灯不亮，再闭合S2时，灯泡被短路，电动机就工作，故A不符合题意；
B．由图知，只闭合S1时，灯L发光，再闭合S2时，电动机工作，故B符合题意；
C．由图知，只闭合S1时，灯被短路而不发光，同时闭合S1和S2时，电源会被短路，故C不符合题意；
D．由图知，只闭合S1时，电路断路，灯L不发光，故D不符合题意。
故选B。
5．D
【解析】金属箔因为带同种电荷互相排斥而张开，由于金属箔与物体接触后带电，说明物体是带电体，物体可能带正电也可能带负电，所以金属箔可能带正电也可能带负电。
故选D。
6．B
【解析】AB．由图可知，断开S1，闭合S2、S3，电流经开关S2后，分别流入R1、R2，则阻R1、R2组成并联电路，故A正确，不符合题意；B错误，符合题意；
C．由图可知，只闭合S1，电流只有一条路径：正极→S1→R1→R2→负极，所以电阻R1、R2组成串联电路，故C正确，不符合题意；
D．由图可知，只闭合S2，电流只有一条路径：正极→S2→R1→负极，R2没有连入电路，R1单独工作，故D正确，不符合题意。
故选B。
7．A
【解析】由图可知：两个灯泡是并联的。A1串联在干路中，所以测干路电流，A1的示数为1.2A。A2和L2串联，测L2中的电流，A2如果使用，示数是2.3A，大于干路电流，由于并联电路的干路电流等于各支路电流之和，所以A2使用，示数是0.46A，即通过L2的电流是0.46A，根据串联电路干路电流等于各支路电流之和。所以通过L1的电流为
故A正确，BCD错误。
故选A。
8．A
【解析】电流表能够测出通过灯泡L2电流的，则电流表与灯泡L2串联；电流表的使用时应符合“正进负出”的原则。
A．电流表与灯泡L2串联且电流表的使用符合“正进负出”，故A符合题意；
B．电流表与L2串联，但正负接线柱接反了，故B不符合题意；
C．电流表在干路上，测量干路电流，故C不符合题意；
D．电流表与L1串联，且正负接线柱接反了，故D不符合题意。
故选A。
9．C
【解析】A．摩擦起电过程是电荷的转移，不是创造了电荷，故A错误；
B．先闭合是由于刚开始发生了中和现象，即原来验电器带正电，后又张开是因为橡胶棒上有多余的负电荷，验电器的金属箔因带负电荷而张开，故验电器原来带正电，后来带负电，故B错误；
C．验电器的原理是同种电荷相互排斥，故C正确；
D．用毛皮摩擦过的橡胶棒会带上负电，在这过程中毛皮失电子带正电，橡胶棒得到电子而带上负电，故D错误。
故选C。
10．B
【解析】由图可知，该电路为串联电路，闭合开关时两灯均不亮，说明电路中某处断路或两灯均被短路。由于题干中提到该电路中只有一处故障，故只可能是电路中某处发生了断路。当用一根导线连接b、c两点时，小灯泡L1亮，L2不亮，说明灯L2断路发生了断路，灯L1和电路其他地方是正常的。故ACD错误，B正确。
故选B。
11．C
【解析】ABD．由电路图可知，两灯泡并联，开关S控制干路电流，电流表A1测量干路电流，电流表A2测量通过L2的电流，故ABD错误；
C．由于并联电路中，干路中的电流等于各支路电流之和，电流表A2读数是0.6A，即通过L2的电流I2＝0.6A，所以电流表A1选用的应该是大量程（0～3A），分度值为0.1A，所以电流表A1的示数为1.5A，即干路电流为I总＝1.5A，则通过灯L1的电流为
I1＝I总﹣I2＝1.5A﹣0.6A＝0.9A
故C正确。
故选C。
12．A
【解析】由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流，由于并联电路中干路电流等于各支路电流之和，则A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程（即0～3A），其示数为1.3A，即干路电流为1.3A；电流表A2选择的是小量程（即0～0.6A），其示数为0.4A，即通过灯泡L2的电流为0.4A。所以通过灯泡L1的电流为
故选A。
13．S2 并联 短路
【解析】[1]由电路图可知，开关S2闭合时，两灯泡首尾顺次连接，两灯泡串联。
[2]开关S1、S3同时闭合时，两灯泡首首相连、尾尾相连，电路有两条电流路径，两灯泡并联。
[3]同时闭合开关S2、S3时，导线与电源的正负极直接相连，造成电路短路。
14．能
【解析】由图可知，该电路为并联电路，电流表与灯泡L1串联在支路中，电流表的正负接线柱接法正确，能正确测量通过灯泡L1的电流。
15．S1、S2 S1 串联
【解析】[1]如图所示的电路中，若只想让灯亮而铃不响，应该闭合开关S1、S2，此时电铃被短路，只有灯泡发光。
[2][3]若两个用电器同时工作，应闭合开关S1，此时电流的路径只有一条，两个用电器是串联的。
16．为什么将一根导线接在灯泡L2的两端，灯泡L1发光、L2不发光？ 灯泡L2被短路，电流绕过L2而通过L1，故L1发光、L2不发光。
【解析】[1]根据题中信息，可以提问：为什么将一根导线接在灯泡L2的两端，灯泡L1发光、L2不发光？
[2]因为是串联电路，当导线接在灯泡L2的两端时，L2会被短路，电流就全都从导线流过，不会流过L2，而L1在干路上，所以电流依然会流过L1，因此L1发光、L2不发光。
17．L2 串 S2、S3
【解析】[1]当闭合S1时，电流从电源的正极出发，依次经过S1、L2回到电源的负极，即灯泡L2被单独连入电路，L2发光。
[2]当闭合开关S2，断开开关S1、S3时，电流依次经过S2、L1、L2，最后回到电源的负极，电路只有一条闭合的回路，所以灯L1、L2串联。
[3]当同时闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3。
18．
【解析】根据电流的流向，先从正极出发用导线依次串联灯泡L2、开关S1、开关S2回到负极；由于灯泡L1与灯泡L2所在支路并联，所以把灯泡L1的左端与灯泡L2的左端相连，把灯泡L1的右端和开关S1的右端相连，如下图所示
19．
【解析】原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：
【点睛】
本题考查根据电路图连接实物图，关键是分清电路连接关系，注意各元件顺序与电路图一一对应。
20．
【解析】由实物图知，两灯泡并联，开关S1在靠近电源正极的干路上，S2在L2支路上，电路图如图所示：
21．断开 电流表正负接线柱接反 0.24 I＝I1+I2 换用不同规格的灯泡多次测量 变大
【解析】（1）[1]为了保护电路，在连接电路时，开关应处于断开状态。
（2）[2]由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的。
[3]由如图丙所示电流表可知，其量程为，分度值为0.02A，所以示数为0.24A。
（3）[4]并联电路中干路电流和各支路电流的关系是
I＝I1+I2
[5]为了验证结论的普遍性，可以采用的方法是换用不同规格的灯泡多次测量。
（4）[6]当开关S由断开到闭合时，电路由灯泡L1的简单电路变为两灯泡并联接入电路，此时电流表A2测干路电流，根据并联电路电流规律可知电流表A2示数变大。
22．错误 d 电流表正负接线准接反 没有单位 一 各支路电流之和
【解析】（1）[1]随意拆下一根导线，如果电路是串联，两灯都会熄灭；如果电路是并联，拆的这根线假如是干路上的线，也会导致两个灯泡都熄灭，故小明的方法是错误的。
（2）[2]某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，那么就需要把电流表接到灯泡L1所在的支路上，a、b、c、d四个点，最方便的就是把d点的线拆开，之后直接接到电流表的正接线柱上即可。
[3]由图丙可知，电流表的指针指向了零刻度以下，这说明电流表的正负接线柱接反了。
（3）[4]从表格中我们可以看到，表格是缺少单位的，所以不足之处就是没有单位。
（4）[5]对比表格的数据，我们可以看到A处的电流和B处的电流都发生了改变，这说明并不是更换了不同规格的灯泡，更换其中一条支路中的灯泡，只会造成本条支路的电流发生改变。因此是采用了方法一，改变电源电压来进行实验的。
[6]从表格中可以得到，IC=IA+IB。因此可以得出结论并联电路干路中的电流等于各支路电流之和。
23．0.24A，0.24A
【解析】解：由电路图可知，三灯泡并联，电流表A1测L2和L3电流之和，电流表A2测L1和L2电流之和，则有
因并联电路各支路间互不影响，而当把灯泡L1从电路中拆除时，A2的示数减少了0.24A，故可知通过L1的电流为0.24A；由题意可知，通过L1、L3的电流之比为1:9，即
所以
而A1和A2的指针偏转角度相同，故可知电流表A1所选量程为0~3A，电流表A2所选量程为0~0.6A量程，且大量程是小量程的5倍，故有
即
解得I2＝0.24A。
答：通过Ll的电流为0.24A，通过L2的电流为0.24A。
24．（1）2.2A；（2）1.76A，0.44A
【解析】解：（1）由电路图可知，两灯并联，电流表A1测干路电流，A2测L2支路电流，由并联电路干路电流等于各支路电流之和可知，A1示数应大于A2示数，而两电流表指针偏转相同，所以A1使用0~3A量程，分度值0.1A，由图乙知其示数为2.2A，电路中的总电流即干路电流为
（2）A2使用0~0.6A量程，分度值0.02A，其示数为0.44A，即L2支路电流为0.44A；由并联电路的电流特点可知，通过L1电流为
答：（1）电路中的总电流是2.2A；
（2）通过灯L1和L2的电流分别为1.76A、0.44A。
25．（1）0A；（2）0.26A；（3）0.24A
【解析】解：（1）只闭合S2时，此时为灯泡L2的简单电路，灯泡L1无电流通过，故通过L1的电流是0A。
（2）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2=0.26A。
（3）若只闭合S1、S2，电流表A1的示数为0.5A，由（2）知，通过L2的电流为I2=0.26A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1=I﹣I2=0.5A﹣0.26A=0.24A
答：（1）当只闭合S2时，若电流表A1的示数为0.26A，则通过L1的电流是0A；
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。答案第1页，共2页
