第15章电流和电路章末复习2021－2022学年人教版物理九年级全一册（含答案）

2021秋人教物理九上章末练习：第15章 电流和电路含答案

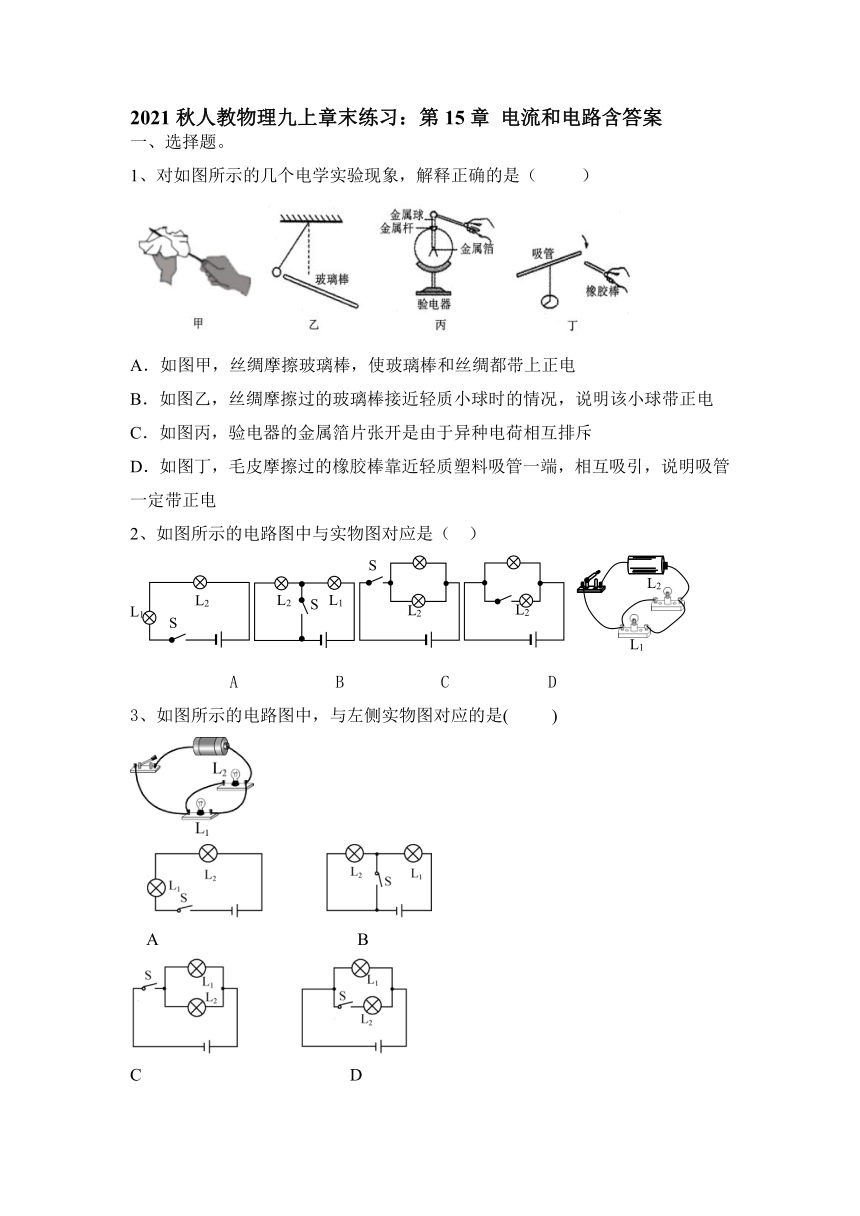

一、选择题。
1、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
2、如图所示的电路图中与实物图对应是（ ）
A B C D
3、如图所示的电路图中，与左侧实物图对应的是( )
　
A B
　
C D

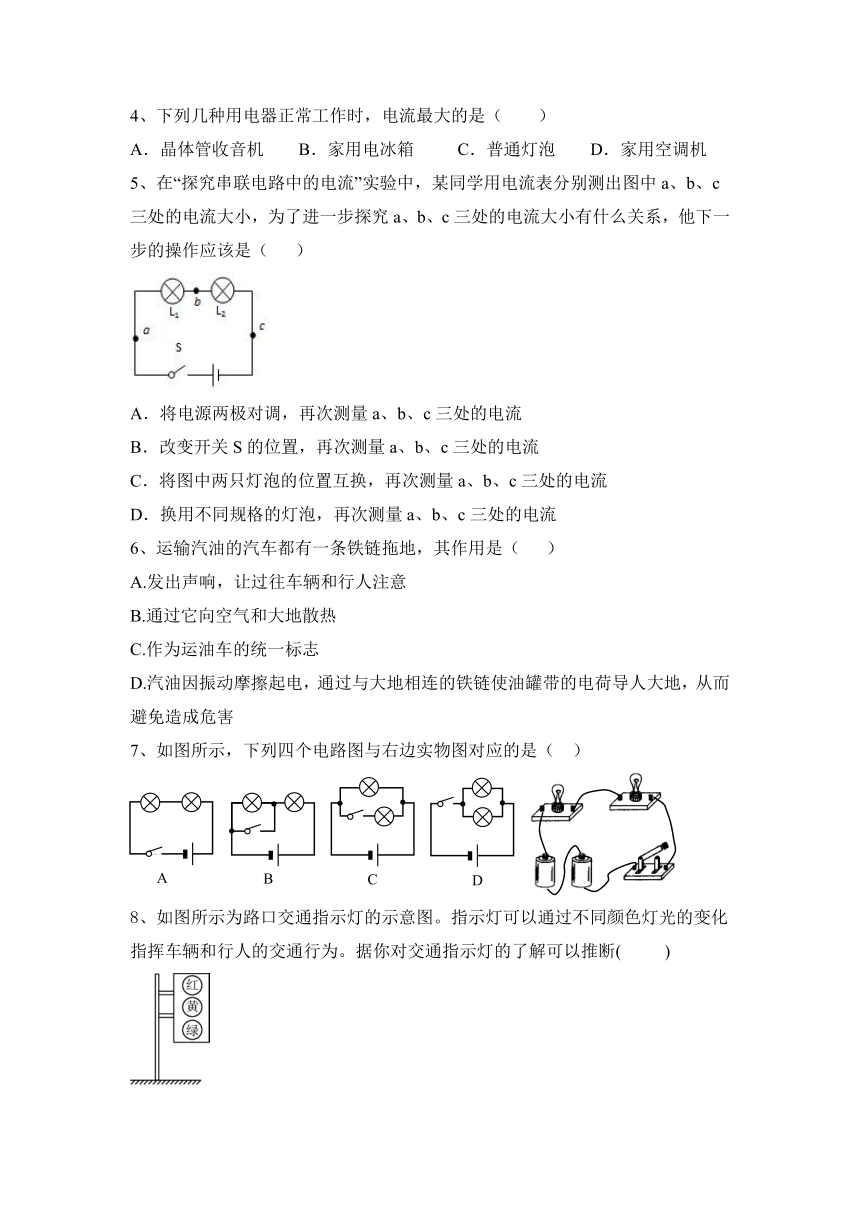

4、下列几种用电器正常工作时，电流最大的是（ 　）
A．晶体管收音机　 B．家用电冰箱 C．普通灯泡　 D．家用空调机
5、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
6、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
7、如图所示，下列四个电路图与右边实物图对应的是（ ）
8、如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联

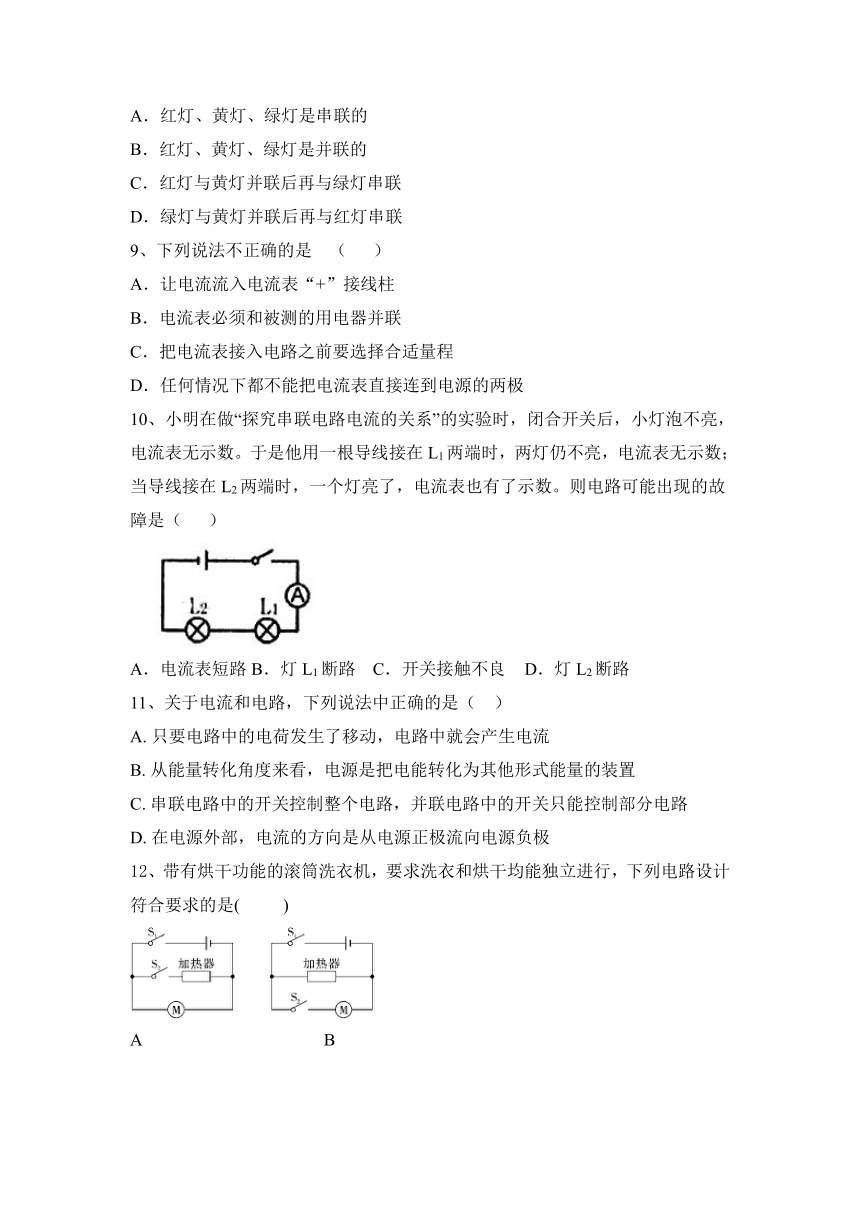

9、下列说法不正确的是 （　 ）
A．让电流流入电流表“+”接线柱
B．电流表必须和被测的用电器并联
C．把电流表接入电路之前要选择合适量程
D．任何情况下都不能把电流表直接连到电源的两极
10、小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是（ ）
A．电流表短路 B．灯L1断路 C．开关接触不良 D．灯L2断路
11、关于电流和电路，下列说法中正确的是（ ）
A. 只要电路中的电荷发生了移动，电路中就会产生电流
B. 从能量转化角度来看，电源是把电能转化为其他形式能量的装置
C. 串联电路中的开关控制整个电路，并联电路中的开关只能控制部分电路
D. 在电源外部，电流的方向是从电源正极流向电源负极
12、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是( )
　　
A B
　　　
C D

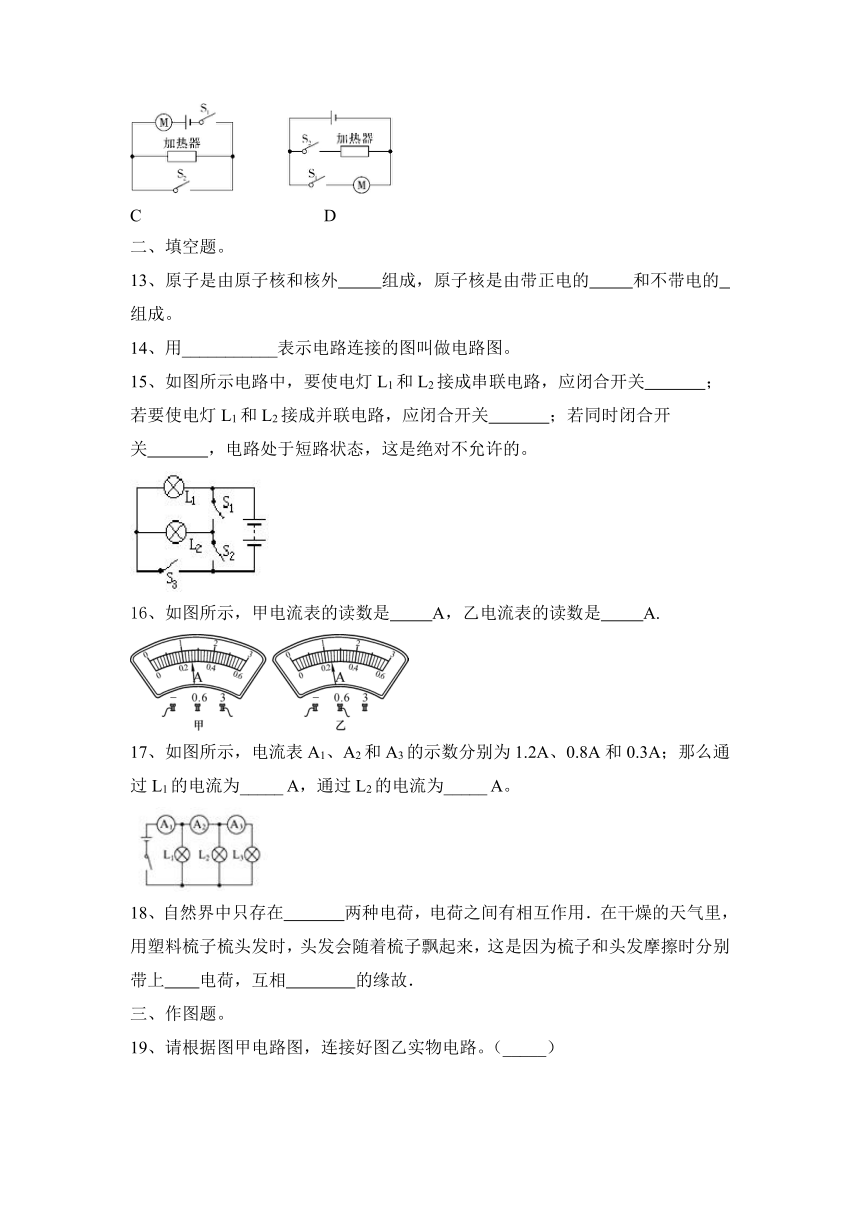

二、填空题。
13、原子是由原子核和核外 组成，原子核是由带正电的 和不带电的 组成。
14、用___________表示电路连接的图叫做电路图。
15、如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关　 　；若要使电灯L1和L2接成并联电路，应闭合开关　 　；若同时闭合开关　 　，电路处于短路状态，这是绝对不允许的。
16、如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
17、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为_____ A，通过L2的电流为_____ A。
18、自然界中只存在 两种电荷，电荷之间有相互作用．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上 电荷，互相 的缘故．
三、作图题。
19、请根据图甲电路图，连接好图乙实物电路。（_____）
四、实验题。
20、小武同学通过实验探究串联电路中电流的特点，按下图连接好电路．
（1）实验中，两个小灯泡的规格应选择_________（填“相同”或“不同”）的．
（2）下表是小武同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
上述表格所记录的数据中，明显错误的数据是____ ，错误的原因是_______________________________________________________________。
（3）改正实验数据后，进行多次实验可得到实验结论是________________________________________________________________。
五、计算题。
21、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2021秋人教物理九上章末练习：第15章 电流和电路含答案
一、选择题。
1、对如图所示的几个电学实验现象，解释正确的是（ ）
A．如图甲，丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电
B．如图乙，丝绸摩擦过的玻璃棒接近轻质小球时的情况，说明该小球带正电
C．如图丙，验电器的金属箔片张开是由于异种电荷相互排斥
D．如图丁，毛皮摩擦过的橡胶棒靠近轻质塑料吸管一端，相互吸引，说明吸管一定带正电
【答案】B
2、如图所示的电路图中与实物图对应是（ ）
A B C D
【答案】C
3、如图所示的电路图中，与左侧实物图对应的是( )
　
A B
　
C D
【答案】C
4、下列几种用电器正常工作时，电流最大的是（ 　）
A．晶体管收音机　 B．家用电冰箱 C．普通灯泡　 D．家用空调机
【答案】D
5、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡的位置互换，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流
【答案】D
6、运输汽油的汽车都有一条铁链拖地，其作用是（ ）
A.发出声响，让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电，通过与大地相连的铁链使油罐带的电荷导人大地，从而避免造成危害
【答案】D
7、如图所示，下列四个电路图与右边实物图对应的是（ ）
【答案】A
8、如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
【答案】B
9、下列说法不正确的是 （　 ）
A．让电流流入电流表“+”接线柱
B．电流表必须和被测的用电器并联
C．把电流表接入电路之前要选择合适量程
D．任何情况下都不能把电流表直接连到电源的两极
【答案】B
10、小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数。于是他用一根导线接在L1两端时，两灯仍不亮，电流表无示数；当导线接在L2两端时，一个灯亮了，电流表也有了示数。则电路可能出现的故障是（ ）
A．电流表短路 B．灯L1断路 C．开关接触不良 D．灯L2断路
【答案】D
11、关于电流和电路，下列说法中正确的是（ ）
A. 只要电路中的电荷发生了移动，电路中就会产生电流
B. 从能量转化角度来看，电源是把电能转化为其他形式能量的装置
C. 串联电路中的开关控制整个电路，并联电路中的开关只能控制部分电路
D. 在电源外部，电流的方向是从电源正极流向电源负极
【答案】D
12、带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是( )
　　
A B
　　　
C D
【答案】D
二、填空题。
13、原子是由原子核和核外 组成，原子核是由带正电的 和不带电的 组成。
【答案】电子 质子 中子
14、用___________表示电路连接的图叫做电路图。
【答案】规定的符号
15、如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关　 　；若要使电灯L1和L2接成并联电路，应闭合开关　 　；若同时闭合开关　 　，电路处于短路状态，这是绝对不允许的。
【答案】S2；S1和S3；S1和S2
16、如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
【答案】1.3 0.24
17、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为_____ A，通过L2的电流为_____ A。
【答案】0.4 0.5
18、自然界中只存在 两种电荷，电荷之间有相互作用．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上 电荷，互相 的缘故．
【答案】正、负 异种 吸引
三、作图题。
19、请根据图甲电路图，连接好图乙实物电路。（_____）
【答案】如图所示：
四、实验题。
20、小武同学通过实验探究串联电路中电流的特点，按下图连接好电路．
（1）实验中，两个小灯泡的规格应选择_________（填“相同”或“不同”）的．
（2）下表是小武同学实验中的一组数据：
电流表的位置 A B C
电流I/A 0.3 0.3 1.5
上述表格所记录的数据中，明显错误的数据是____ ，错误的原因是_______________________________________________________________。
（3）改正实验数据后，进行多次实验可得到实验结论是________________________________________________________________。
【答案】（1）不同 （2）1.5 读数时看错量程
（3）串联电路中电流处处相等
五、计算题。
21、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】解：(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
