第十九章生活用电章末测试卷2021—2022学年人教版九年级物理全一册（含答案）

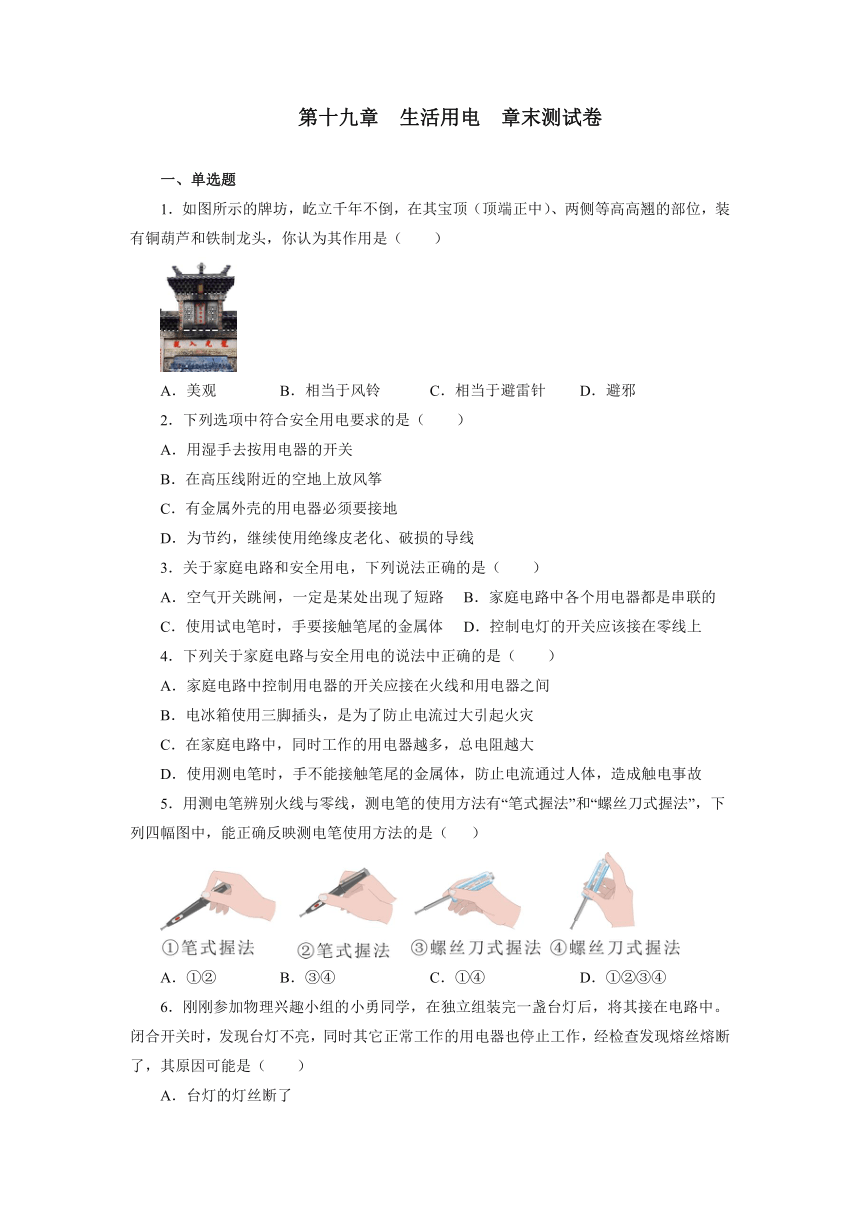

第十九章 生活用电 章末测试卷
一、单选题
1．如图所示的牌坊，屹立千年不倒，在其宝顶（顶端正中）、两侧等高高翘的部位，装有铜葫芦和铁制龙头，你认为其作用是（　　）
A．美观 B．相当于风铃 C．相当于避雷针 D．避邪
2．下列选项中符合安全用电要求的是（　　）
A．用湿手去按用电器的开关
B．在高压线附近的空地上放风筝
C．有金属外壳的用电器必须要接地
D．为节约，继续使用绝缘皮老化、破损的导线
3．关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸，一定是某处出现了短路 B．家庭电路中各个用电器都是串联的
C．使用试电笔时，手要接触笔尾的金属体 D．控制电灯的开关应该接在零线上
4．下列关于家庭电路与安全用电的说法中正确的是（　　）
A．家庭电路中控制用电器的开关应接在火线和用电器之间
B．电冰箱使用三脚插头，是为了防止电流过大引起火灾
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故
5．用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（ ）
A．①② B．③④ C．①④ D．①②③④
6．刚刚参加物理兴趣小组的小勇同学，在独立组装完一盏台灯后，将其接在电路中。闭合开关时，发现台灯不亮，同时其它正常工作的用电器也停止工作，经检查发现熔丝熔断了，其原因可能是（　　）
A．台灯的灯丝断了
B．台灯的开关短路
C．台灯灯座的两个接线柱相碰了
D．进户线的火线和零线原来就接在一起
7．下列说法中正确的是（　　）
A．使用测电笔时，人体一定要接触笔尾金属体
B．根据可知，当电阻两端的电压为零时，电阻也为零
C．电流做了多少做功，就有多少其他形式的能转化为电能
D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作
8．做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（　　）
A．不能将电火锅的金属外壳和大地相连 B．会造成家庭电路中的电流过大，空气开关跳闸
C．电火锅可以工作，没有安全隐患 D．会使两孔插座短路
9．若家中每多使用一盏照明灯，则家庭电路的（　　）
A．总电流变小 B．总电流变大 C．总电压变小 D．总电阻不变
10．关于生活中安全用电原则，下图中解释错误的是（　　）
A．多个大功率用电器同时使用一个插线板会有安全隐患
B．发现有人触电时，可立即用绝缘棒拨开通电导线

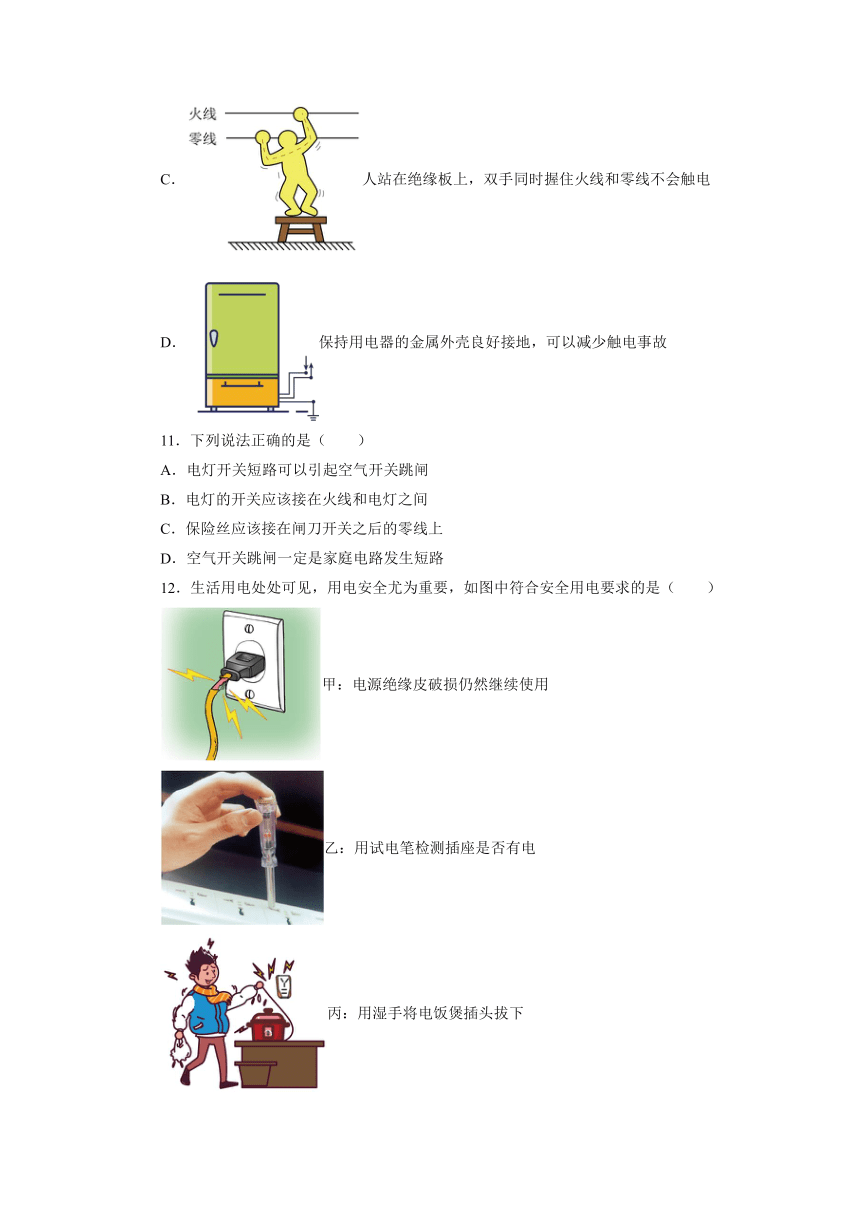

C．人站在绝缘板上，双手同时握住火线和零线不会触电
D．保持用电器的金属外壳良好接地，可以减少触电事故
11．下列说法正确的是（　　）
A．电灯开关短路可以引起空气开关跳闸
B．电灯的开关应该接在火线和电灯之间
C．保险丝应该接在闸刀开关之后的零线上
D．空气开关跳闸一定是家庭电路发生短路
12．生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）
甲：电源绝缘皮破损仍然继续使用
乙：用试电笔检测插座是否有电
丙：用湿手将电饭煲插头拔下

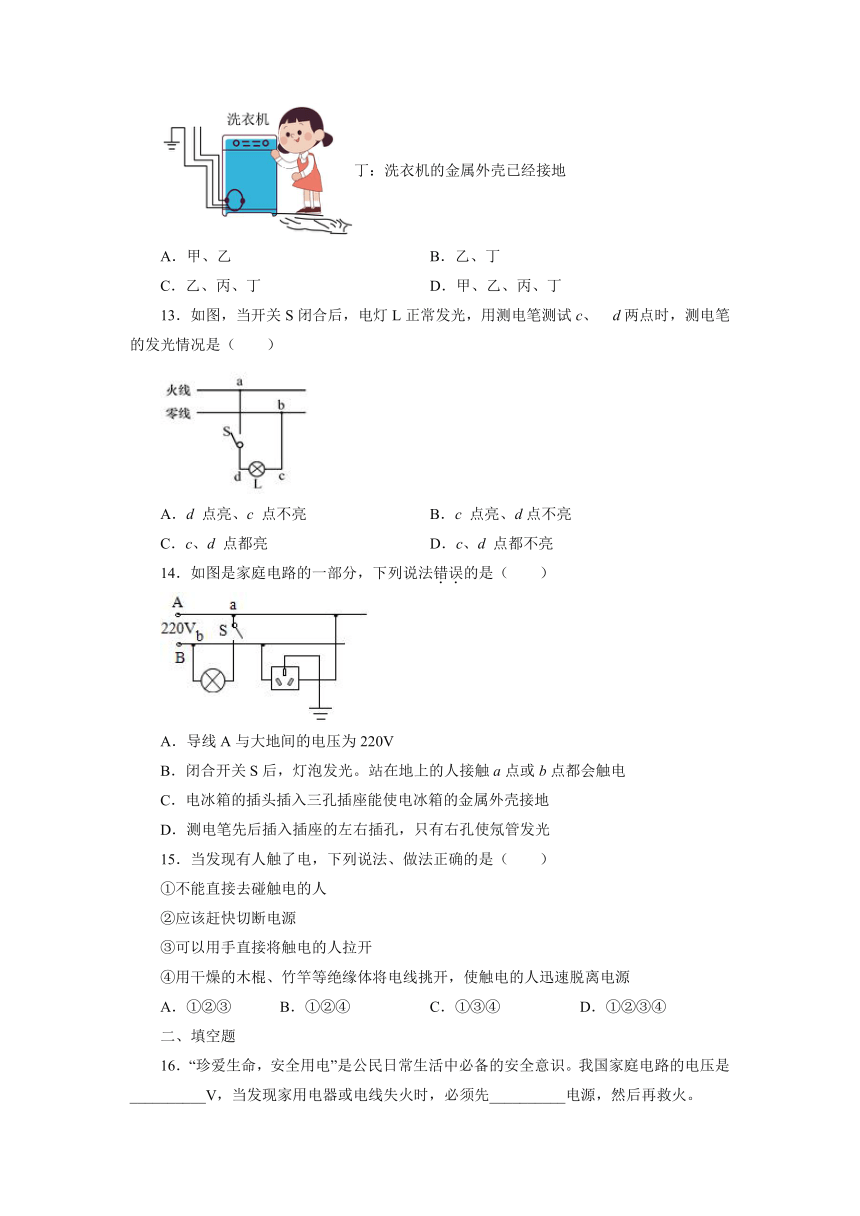

丁：洗衣机的金属外壳已经接地
A．甲、乙 B．乙、丁
C．乙、丙、丁 D．甲、乙、丙、丁
13．如图，当开关S闭合后，电灯L正常发光，用测电笔测试c、 d两点时，测电笔的发光情况是（ ）
A．d 点亮、c 点不亮 B．c 点亮、d点不亮
C．c、d 点都亮 D．c、d 点都不亮
14．如图是家庭电路的一部分，下列说法错误的是（　　）
A．导线A与大地间的电压为220V
B．闭合开关S后，灯泡发光。站在地上的人接触a点或b点都会触电
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．测电笔先后插入插座的左右插孔，只有右孔使氖管发光
15．当发现有人触了电，下列说法、做法正确的是（　　）
①不能直接去碰触电的人
②应该赶快切断电源
③可以用手直接将触电的人拉开
④用干燥的木棍、竹竿等绝缘体将电线挑开，使触电的人迅速脱离电源
A．①②③ B．①②④ C．①③④ D．①②③④
二、填空题
16．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是__________V，当发现家用电器或电线失火时，必须先__________电源，然后再救火。
17．如图所示，闭合开关后家里的空气开关“跳闸”了，分析原因可能是___________引起的；此时正确使用试电笔金属笔尖接触处导线，试电笔氖管___________（选填“发光”或“不发光”）。
18．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是 _______体，云层与大地之间的_______很大；若云层带正电，则电流的方向是 _____________（选填“从云层到大地”或“从大地到云层”）。
19．电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与 _____相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是 _____。
20．如图所示是小明设计的照明电路。虚线框1和2应连入开关和电灯，则开关应装在虚线框_______中；安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，则电路的故障为_______。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，小代通过研究说明书，明白了其中的道理。没有安装配件导致小射灯被烧坏的原因是小射灯两端的实际电压_______正常工作电压（选填“大于”“小于”或“等于”）；该配件是一个阻值为_______Ω的定值电阻，需要与小射灯_______联使其正常工作。
21．如图所示是家庭电路的一部分。当用电器正常工作时，电路中A处和B处的电流大小关系是IA______IB；图中的漏电保护器在某些情况下会切断电路，分析：当站在地上的人不小心接触到C处裸露的电线时，漏电保护器______切断电路。
22．如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生________（选填“断路”或“短路”）故障，当只闭合S、S2时，L0和L2都呈暗红色，此时电路的总功率为________W。
23．现在生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部______（选填“断路”或“短路”）；插入插座的各用电器构成______电路。在线材规格方面，如果最大工作电流为16A的插座，导线的横截面积由原来的1mm2增加到1.5mm2，请你根据所学物理知识解释增加导线横截面积的好处______。
24．周末，小明在家帮妈妈做家务，家里开着空调，妈妈正在用电饭锅做饭，当小明接通电水壶烧水时，家里所有的用电器都停止工作。小明分析可能是同时使用的大功率用电器过多，导致家里的___________跳闸了。妈妈告诉小明要注意用电安全，例如电水壶用三脚插头就是为了将金属外壳接___________，防止发生触电事故。
三、作图题
25．图中已经正确连接好了部分电路，将其余部分连接完整。
26．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路。
四、实验题
27．为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝。通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路。保险丝安装在玻璃管中，称为保险管。实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道:熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管。
（1）根据图甲电路图，在图乙的实物图中，用笔代替导线把电源接入电路。
（_____）
（2）连接好电路之前，开关应保持 ___________ （选填“闭合”或“断开”）。
（3）若想用此电路测出各保险管的具体电阻值，还缺一实验仪器: __________ 。
（4）在图甲中，若电压表V2的读数为2.7V，电压表V1读数如图丙所示，则保险管A两端的电压为 ____ V，保险管B两端的电压为 ________ V。
（5）根据测量数据可知:保险管A的熔断电流为 _________ A。
28．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：
（1）检验灯法
如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。
①闭合S、S1，L0正常发光，则说明__________；
②闭合S、S2，L0不亮，则说明__________；
③闭合S、S3，L0、L3发光都较暗，则说明__________；
（2）测电笔法
如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。
①如图2所示，测电笔使用正确的是__________（选填“A或B”）。
②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”）
③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”）
（3）保护元件法
李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”）
五、计算题
29．随着现代化学校创建工作的深入开展，各中小学对多媒体硬件运用越来越多。某校共有15个教室，每个教室配有40 W的照明灯10盏，300 W的投影仪一台，100 W的教学扩音系统一套，300 W的电脑一台。(该校的供电电压为220 V)
(1)学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时内该校会浪费多少度电____？
(2)随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电时的最大安全电流)，从安全角度考虑，该校应选择哪种导线作为干路导线___？请通过计算后说明。
30．炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
参考答案
1．C
2．C
3．C
4．A
5．C
6．C
7．A
8．A
9．B
10．C
11．B
12．B
13．A
14．B
15．B
16．220 断开/切断
17．短路 不发光
18．导 电压 从云层到大地
19．大地 插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线
20．2 a、b间断开 大于 1000 串
21．＝ 不会
22．短路 20
23．短路 并联
24．空气开关 地线
25．
26．
27． 断开 电流表 0.6 2.1 4
28．L1短路 L2断路 电路连接正常 B CD 右 漏电
29．8.25度 16 mm2的导线作为干路导线
30．(1) 4.55 A；(2)允许．
